Niceboy ION CHARLES i7 User manual

1
CHARLES i7
User Manual / Robotic Vacuum

2
CZ
OBSAH
1. Bezpečnostní pokyny
2. Bezpečnostní opatření
3. Schéma výrobku
4. Návod k obsluze
4.1. Nabíjení
4.2. Zapnutí zařízení
4.3. Dálkový ovladač
4.4. Válcový kartáč
4.5. Nádrž na vodu
5. Propojení smobilní aplikací
6. Údržba
6.1. Prachová schránka
6.2. Nádrž na vodu
6.3. Boční kartáče
6.4. Ostatní montáž
7. Řešení problémů
8. Seznam balení
9. Parametry
10. Často kladené dotazy

3
BEZPEČNOSTNÍ POKYNY
Před použitím produktu dodržujte následující bezpečnostní opatření:
• Výrobky nemohou používat děti mladší 8 let. Pokud je to nutné, musí tak být učiněno pod
dohledem opatrovníka. Nedovolte dětem, aby na výrobku jezdily.
• Problémy, které mohou vzniknout při čištění zařízení, by měly být co nejdříve odstraněny
nebo opraveny.
• Ukliďte napájecí kabely a drobné předměty na podlaze, abyste zabránili zablokování
zařízení během čištění.
• Okraje koberce ohněte ke spodní straně koberce a zabraňte tomu, aby se zavěšené záclo-
ny, ubrusy apod. dotýkaly země.
• Na okraji vyvýšeného prostoru by měly být nainstalovány ochranné zábrany, které zabrání
pádu výrobků.
• Při používání výrobku postupujte podle návodu k použití. Používejte pouze příslušenství
doporučené nebo prodávané výrobcem.
• Ujistěte se, že napájecí napětí odpovídá napětí uvedenému na podstavci.
• Používejte pouze ve vnitřním domácím prostředí. Nepoužívejte ve venkovních, komerčních
nebo průmyslových prostorách.
• Používejte pouze originální dobíjecí baterie a nabíjecí dokovací stanice, které jsou specic-
ké pro daného výrobce.
• Před použitím výrobků se ujistěte, že je nainstalována prachová schránka a ltrační
materiály.
• Použití výrobku v prostředí s otevřeným ohněm nebo křehkými předměty je zakázáno.
• Nepoužívejte výrobek v extrémním horku (nad 40 °C) nebo ve velkém chladu (pod 5 °C).
• Udržujte vlasy, oblečení, prsty a jiné části těla mimo dosah otevíracích a provozních částí
výrobku.
• Nepoužívejte výrobek na mokré nebo podmáčené půdě.
• Vyhněte se jakýmkoli předmětům, jako např:
- kameny, odpadní papír.
- Hořlavým materiálům, jako je toner do tiskáren nebo kopírek.
- Cigaretám, zápalkám, popelu nebo jiným předmětům, které mohou způsobit požár.

4
• Nepokládejte předměty k výstupu sání. Nepoužívejte zařízení, pokud je sání zabloková-
no. U sacího otvoru odstraňte prach, vatu, vlasy apod. a zajistěte tak plynulou cirkulaci
vzduchu v sacím otvoru.
• Napájecí kabel používejte opatrně, aby nedošlo k jeho poškození. Nepoužívejte napájecí
kabel k tahání nebo přitahování zařízení anebo nabíjecího stojanu výrobku.
• Nepoužívejte napájecí kabel jako úchyt.
• Nezavírejte napájecí kabel do švu dveří.
• Netahejte napájecí kabel za ostré rohy a záhyby.
• Nepoužívejte výrobek, pokud je poškozený napájecí kabel, zásuvka nebo nabíjecí dok.
• Nepoužívejte výrobek, pokud nefunguje správně v důsledku pádu, poškození, venkovního
použití nebo vniknutí vody. Aby nedošlo ke zranění, měl by výrobek opravit výrobce nebo
jeho poprodejní servis.
• Před čištěním a údržbou výrobku vypněte spínač výrobku.
BEZPEČNOSTNÍ OPATŘENÍ
Před použitím čističe si prosím přečtěte následující pokyny.
Střapce koberců sro-
lujte nebo pracujte na
kobercích s krátkým
vláknem.
Elektrická vedení a
další elektrozařízení
rozptýlené na zemi
mohou způsobit
poškození výrobku.
Před použitím je třeba
je odstranit.
Na okraji schodiště
by mělo být umístěno
ochranné zábradlí,
aby byl zajištěn
bezpečný provoz
výrobku.
Mezera menší než 8
cm na spodní straně
nábytku může výrobek
zachytit. Pokud potře-
bujete vysát prostor
pod nábytkem, nábytek
odstraňte

5
PŘEDSTAVENÍ VÝROBKU
1. Wi-Fi dioda
2. Tlačítko vypnutí/zapnutí
3. Středové kolečko
4. Nabíjecí elektrody
5. Pravá štětinka
6. Levá štětinka
7. Hnací kola
8. Sestava válcového kartáče
9. Prachová schránka
10. Prachová schránka
11. Spínač
12. Infračervené senzory
13. Konektor pro napájecí adaptér

6
14. Základní ltr
15. Horní kryt prachové schránky
16. Filtrační houba
17. Spodní kryt prachové schránky
18. Klíč od prachové nádoby
19. Vysoce účinný ltr (HEPA)
20. Nádrž na vodu
21. Tlačítko zásobníku na prach
22. Těsnicí zátka nádrže na vodu
23. Hadr na vodu
24. Tlačítko zapnutí/vypnutí
25. Doleva
26. Zastavení/spuštění
27. Režim okrajů
28. Sání
29. Dopředu
30. Vpravo
31. Zpátky
32. Bodové čištění
33. Režim koberce
34. Zpětné nabíjení
35. Čisticí nástroje
36. Nabíjecí základna
37. Napájecí adaptér
38. Kontrolka
39. Konektor pro napájecí adaptér

7
NÁVOD K OBSLUZE
Provoz nabíjení
Připojte adaptér k nabíjecímu stojanu.
Umístěte nabíjecí stojan naplocho ke stěně. Neumisťujte předměty na levou a pravou stranu
v okolí 1m a před přední stranu vokolí 2 m. Základna by se neměla nacházet u předmětů se
silným odrazovým povrchem. (zrcadla)
Zapnutí stroje
Stisknutím tlačítka start/pauza zapnete zařízení.
Doporučujeme po každém použití ponechat zařízení
v nabíjecím stojanu namísto jeho okamžitého vypnutí,
abyste měli jistotu, že bude příště plně nabitý pro
další úklid.
Nabíjecí stanice
Umístěte robota do nabíjecí základny. Robota zapnete pomocí
zapínacího tlačítka na horní straně zařízení, robot přejde
do pohotovostního režimu. (^) Blikání červené kontrolky
signalizuje, že je třeba nabít baterii. (O) Modré blikající světlo
signalizuje nabíjení. Vpřípadě, že modré světlo již nebliká, je
nabíjení dokončeno. Při prvním použítí nabíjejte zařízení déle
než 6 hodin.

8
Ovladač
Spusťte nebo zastavte vysavač stisknutím tlačítka
zapnutí/vypnutí na vysavači nebo tlačítka zapnutí/vypnutí/
pauzy na dálkovém ovladači. Pokud potřebujete zvolit jiný
režim, přečtěte si část „Volba režimu“.
Volba režimů
Aby se zařízení přizpůsobilo různým terénním podmínkám a dosáhlo důkladného čištění, využí-
vá sadu režimů čištění, které lze podle potřeby zvolit pomocí dálkového ovládání.
Dálkovým ovladačem lze přímo přepínat libovolný režim. Před spuštěním režimu se ujistěte, že
je vnější kroužek tlačítka ⑥ modrý a že je hlavní jednotka ve stavu probuzení. Pokud se hlavní
jednotka neprobudí, krátkým stisknutím hlavní jednotky (S) ji probudíte.
Režim pevného bodu
Je vhodné pro vysávání prostředí, ve kterém se
nepořádek nachází v koncentrovaných místech.
Vysavani je centralizováno na výrazně znečiště-
ná místa, odkud vysavac pokračuje ve spirále.
Režim okrajů
Je vhodný pro úklid v rozích místnosti. Stroj čistí
po obvodu pevného předmětu (např. stěny) a
čistí se zpět k nabíjecímu stojanu. podle trasy.

9
Režim domů
Během procesu čištění může zařízení dojít
energie vbaterii. Zařízení se tak samo vrátí do
nabíjecí stanice.
Pokud chcete sami poslat zařízení do nabíjecí
stanice, můžete stisknout tlačítko „Domov“ nebo
dvakrát stisknout tlačítko „ napájení*“ na horní
straně zařízení, aby se přístroj vrátil do nabíjecího
stojanu pro nabíjení.
Nastavení sacího výkonu
Stiskněte tlačítko „Turbo“ na dálkovém ovladači.
Se třemi režimy sání (Silný/Standardní/Slabý).
Standardní režim lze použít pro každodenní úklid,
zatímco Silný režim by zvýšil sací výkon a Slabý
režim by snížil hlučnost.
Režim slabého sání lze použít pro čištění dře-
věných podlah a dlaždic, standardní režim pro
běžný úklid v domácnosti, zatímco Silný režim lze
použít pro čištění koberců.

10
Válcový kartáč
Odstraňte krycí desku válcového kartáče, vyjměte válcový kartáč, odstraňte na něm navinuté
vlasy a poté jej vyčistěte pomocí čisticího kartáče.
Nádrž na vodu
Zařízení je vybaveno sestavou nádrže na vodu pro vytírání. Po skončení po skončení vysávání
lze prachovou schránku vyměnit za sestavu s nádržkou na vodu. Způsob čištění naleznete v
části „Údržba“ této příručky.
Sestavu nádržky na vodu nepoužívejte na koberci. Při čištění s funkcí hadru ohněte okraj
koberce, aby nedošlo k znečištění koberce cizími látkami na hadru.
Při čištění dávejte pozor, přidávejte vodu nebo včas ukliďte, při přidávání vody vyjměte nádobu
na vodu.
Při nabíjení nezapomeňte vyjmout sestavu stěrače propouštějící vodu.

11

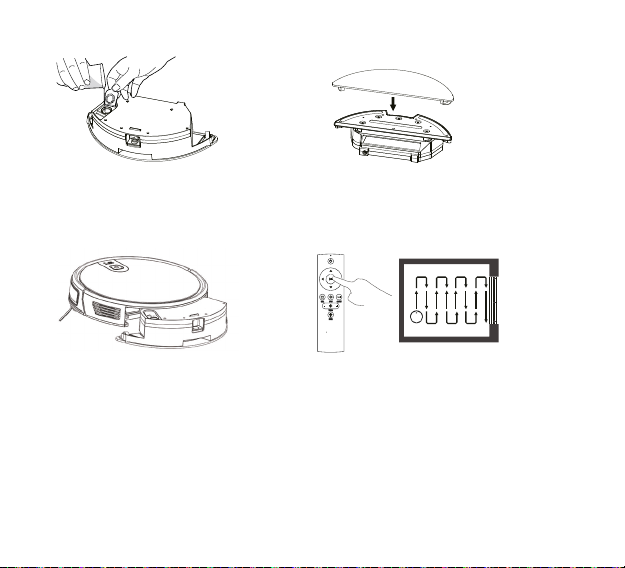

Přidejte vodu
Otevřete kryt přívodu vody a naberte
dostatečné množství vody.
Nainstalujte sestavu vodní nádrže
Stisknutím tlačítka pro uvolnění prachové
schránky v zadní části hlavního přístroje
vyjměte prachovou schránku a vyměňte ji za
sestavu vodní nádrže.
Připevněte hadr na vodu
Zavřete kryt přívodu a připevněte hadr.
Vytírání
Spusťte libovolný režim čištění podle potřeby
a stroj provede čištění a vytírání

12
PŘIPOJENÍ K APLIKACI
1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte
„Niceboy ION“ na trhu mobilních aplikací a stáhněte si aplikaci. Před použitím této funkce
se ujistěte, že je váš mobilní telefon připojen k Wi-Fi.
2. Otevřete aplikaci „Niceboy ION“ a zaregistrujte nový účet nebo použijte stávající účet.
3. Po nastavení hesla přejděte k dalšímu kroku „Přidat zařízení“
4. Vyberte a klikněte na „Malé domácí spotřebiče“
5. Vyberte a klikněte na „Niceboy ION Charles i7“.
6. Zapněte tlačítko napájení na boku přístroje (1 - ZAPNUTO; 0 - VYPNUTO), jak je znázorněno
na obrázku.
7. Po doznění startovacího tónu dlouze stiskněte tlačítko zapnutí/vypnutí na panelu na dobu
delší než 3 s, dokud nezazní zvukový signál a nezačne blikat LED indikátor WiFi.
8. Ujistěte se, že znáte název vaší domácí WiFi, zadejte heslo WiFi a klikněte na DALŠÍ (po-
známka: k dispozici je pouze 2,4G WiFi), jak je znázorněno na obrázku.
9. Ujistěte se, že indikátor LED WiFi bliká, a zaškrtněte „ Potvrzení indikátoru rychle blikající“
a po úspěšném přidání zařízení klikněte na DALŠÍ pro připojení k síti a na DOKONČIT. 10.
Připojení zařízení k síti WiFi může trvat několik nebo desítky sekund v závislosti na síle
signálu. Po úspěšném připojení zařízení se zobrazí ovládací rozhraní.
Resetování WiFi: V případě vypršení doby připojení nebo před připojením jiného
mobilního telefonu nejprve zapněte zařízení a během 10 sekund dlouze stiskněte tla-
čítko Start/Stop na 5 sekund, dokud nezazní zvukový signál, a poté jej znovu připojte k
síti WiFi. Po nastavení hesla přejděte k dalšímu kroku „Přidat zařízení“

13
ÚDRŽBA
Prachová schránka a ltr
Před čištěním a údržbou zařízení a jeho příslušenství vypněte vysavač a odpojte nabíjecí stojan.
Vyjměte prachovou schránku, otevřete kryt prachové schránky a vyhoďte odpadky.
Vyjměte prachový ltr. Filtr HEPA se nedoporučuje mýt. Poklepejte a odstraňte prach.
Propláchněte prachovou schránku a základní ltr, následně vše pečlivě vysušte. Při používání
udržujte schránku v suchu.

14
Nádrž na vodu
Čištění hadru na vodu
Odstranění: Po dokončení vytírání vyjměte nádržku na vodu a vyjměte hadr
Údržba: Opláchněte a vysušte hadr na vodu
Čištění vodní nádrže
Odstranění: Po vytření podlahy vyjměte nádržku na vodu, vyjměte hadřík propouštějící vodu a
vylijte zbývající vodu z nádrže na vodu.
Údržba: Vysušte nádržku a nechte ji vyschnout.

15
Postranní štětiny
Čištění postranních štětinek
Vyjměte postranní štětinky a otřete je čistým hadříkem.
Ostatní součásti
V případě abnormálního pohybu vysavače vyčistěte středového kolečka od vlasů a jiných
nečistot. Vyčistěte senzor, abyste zajistili jeho citlivost. K čištění nabíjecích elektrod použijte
suchý hadr.

16
ŘEŠENÍ PROBLÉMŮ
Příčina
problému Světlo displeje Obsah aplikace Řešení
Boční kartáč Červené
světlo svítí Zkontrolujte, zda jsou boční kartáče zaseknuté Čistý boční kartáč
Porucha venti-
látoru Červené světlo svítí Chyba chlazení motoru Před použitím počkejte hodinu
Válcový kartáč Červené
světlo svítí Zkontrolujte, zda jsou válcové kartáče správně
nainstalovány
Zkontrolujte, zda je
odpadkový koš umístěn
na správném místě
Uvnitř není
žádný zásobník
na prach
Červené
světlo svítí Zkontrolujte, zda je správ- ně nainstalován zásobník
na prach
Zkontrolujte, zda je
odpadkový koš umístěn
na svém místě
Porucha detekce
země Červené světlo bliká Zkontrolujte prosím, zda jsou kolečka na podlaze Vyčistěte zemní de- tektor a ujistěte se, že
nejsem zvednutý.
Mimo poruchu Červené
světlo bliká Prosím, pomozte mi, zasekl jsem se Prosím, odveďte mě na volné prostranství
Vybitá baterie Červené
světlo bliká Baterie je vybitá, prosím, nabijte mi ji Ručně přemístěte čistič zpět do dobíjecí stanice
Nesprávné
nabíjení Červené světlo bliká Prosím, zapněte spínač napájení pro nabíjení Prosím, zapněte spínač pro nabíjení
Selhání
gyroskopů Červené světlo bliká Porucha navigace, prosím, restartujte mě Znovu zapněte spínač

17
SEZNAM BALENÍ
1. Robotický vysavač
2. Nabíjecí základna
3. Dálkové ovládání
4. Napájecí adaptér
5. Postranní štětiny 4x
6. HEPA lter 2x
7. Čistý kartáč
8. Magnetický pásek
9.Nádrž na vodu
10. Návod k použití
1
6
2
7
3
8
4
9
5
10

18
PARAMETRY
Model výrobku Charles i7
Vstup DC 14.8V
Výkon 30W
Kapacita baterie DC 14.8V Li-ion 2600mAh
Objem prachové schránky 0.6L
Doba čištění 120 min
Doba nabíjení 300 min
Baterie DC 3V(AAA)
Způsob dálkového ovládání Infračervené
Vzdálenost vysílání a příjmu <5M
Vstup 100-240V/50-60HZ
Výstup 19V/0.6A

19
ČASTO KLADENÉ DOTAZY
Pravou postranní štětinu nainstalujte do pravého spodního nasazovacího otvoru stroje, levou
štětinu do levého spodního nasazovacího otvoru stroje a ujistěte se, že jsou obě štětiny na
svém místě.
Otázka: Co když je síla vysávání slabá?
Odpověď: Nejprve zkontrolujte, zda není plný zásobník na prach a zda je robot plně nabitý.
Pokud je schránka prázdná a baterie plně nabitá, můžete vysavač zkusit přepnout do vyššího
režimu sání. U odpadků, které se obtížně sbírají, zkuste uklidit v režimu bodového úklidu.
Otázka: Co když má moje nabíječka potíže s nabíjením robota?
Odpověď: Před nabíjením se ujistěte, že jste zapojili nabíjecí stojan do elektrické sítě a zkontro-
lujte, zda je elektrický kabel připojen k nabíjecímu stojanu.
Otázka: Co když robot nemůže najít nabíjecí stojan?
Odpověď: Nabíjecí stojan by měl být umístěn u zdi s volným prostorem alespoň 1 metr na
každé straně a 2 metry vpředu. Někdy jej stačí postavit zpět ručně.
Otázka: Co mám dělat, když je dálkový ovladač nefunkční?
Odpověď:
1. Dálkový ovladač má efektivní vzdálenost ovládání 5 metrů. Ujistěte se, že dálkový ovladač
míří na stroj.
2. Pokud se vybije baterie, vyměňte ji za novou.
3. Ujistěte se, že je spínač stroje zapnutý a má dostatečný výkon pro dokončení operace.
4. Otřete prosím infračervený vysílač dálkového ovladače a infračervený přijímač hlavního
ovladače čistým hadrem.
Otázka: Proč se přístroj po čištění opět nabíjí?
Odpověď: Pracovní doba stroje se liší v závislosti na složitosti místnosti, množství odpadu a
režimu čištění.

20
INFORMACE PRO UŽIVATELE KLIKVIDACI ELEKTRICKÝCH
AELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI)
Uvedený symbol na výrobku nebo vprůvodní dokumentaci znamená,
že použité elektrické nebo elektronické výrobky nesmí být likvidovány
společně skomunálním odpadem. Za účelem správné likvidace výrobku
jej odevzdejte na určených sběrných místech, kde budou přijata zdarma.
Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní
zdroje anapomáhá prevenci potenciálních negativních dopadů na životní
prostředí alidské zdraví, což by mohly být důsledky nesprávné likvidace
odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího
sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být
vsouladu snárodními předpisy uděleny pokuty. Informace pro uživatele klikvidaci elektrických
aelektronických zařízení
(remní apodnikové použití).
Za účelem správné likvidace elektrických aelektronických zařízení pro remní apodnikové
použití se obraťte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace
ozpůsobech likvidace výrobku avzávislosti na datu uvedení elektrozařízení na trh vám sdělí,
kdo má povinnost nancovat likvidaci tohoto elektrozařízení.Informace klikvidaci vostatních
zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze vzemích Evropské unie.
Pro správnou likvidaci elektrických aelektronických zařízení si vyžádejte podrobné informace
uVašich úřadů nebo prodejce zařízení.
