Aquarius Fountain Set Eco
5500, 7500, 9500
DE
Gebrauchsanleitung
HU
Használati útmutató
EN
Operating instructions
PL
Instrukcja użytkowania
FR
Notice d'emploi
CS
Návod k použití
NL
Gebruiksaanwijzing
SK
Návod na použitie
ES
Instrucciones de uso
SL
Navodila za uporabo
PT
Instruções de uso
HR
Uputa o upotrebi
IT
Istruzioni d'uso
RO
Instrucţiuni de folosinţă
DA
Brugsanvisning
BG
Упътване за употреба
NO
Bruksanvisning
UK
Посібник з експлуатації
SV
Bruksanvisning
RU
Руководство по эксплуатации
FI
Käyttöohje
ZH
使用说明书

2
Original-Anleitung.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehler-
strom von maximal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

DE
3
Sicherer Betrieb
•Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten.
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma-
cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat
und Magnet einen Abstand von mindestens 0,2 m ein.
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-
leitung kann nicht ersetzt werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.
•Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Zum Pumpen von normalem Teichwasser für Springbrunnen und Fontänen.
•Unter Einhaltung der technischen Daten. (→ Gerätedaten)
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.

4

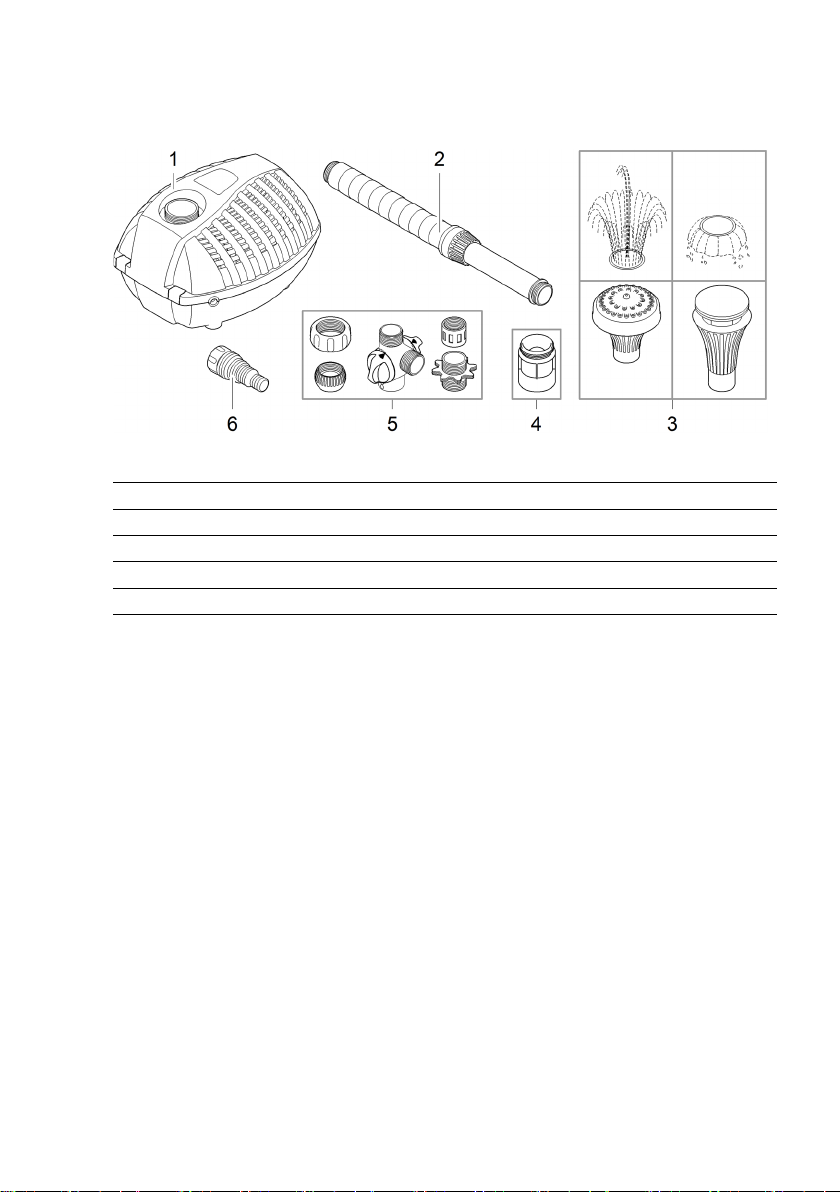

Produktbeschreibung
Übersicht
ARS0014
Aquarius Fountain Set Eco 5500, 7500, 9500
1
Wasserspielpumpe
2
Teleskopverlängerung
3
Düsen
4
Übergangsstück mit Feinfiltersieb
5
Durchflussregler, Kugelgelenk mit Überwurfmutter, Übergangsstück, Muffe, Doppelnippel
6
Stufenschlauchtülle
Eigenschaften
Aquarius Fountain Set Eco 5500, 7500, 9500 ist eine Wasserspielpumpe für Gartenteiche, Zier-
brunnen und Bachläufe.
•Temperaturschutz durch eingebauten Temperaturwächter.
•Schwenkbare Teleskopverlängerung mit verschiedenen Düsen.
•Zweiter, separat regulierbarer Ausgang.

DE
5
Symbole auf dem Gerät
Das Gerät ist staubdicht und wasserdicht bis 2 m.
D
einstallieren Sie das Gerät bei Frost.
Gefahr für Personen mit Herzschrittmachern. Das Gerät enthält einen starken
Magneten.
E
ntsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Lesen
Sie die Gebrauchsanleitung.
Aufstellen und Anschließen

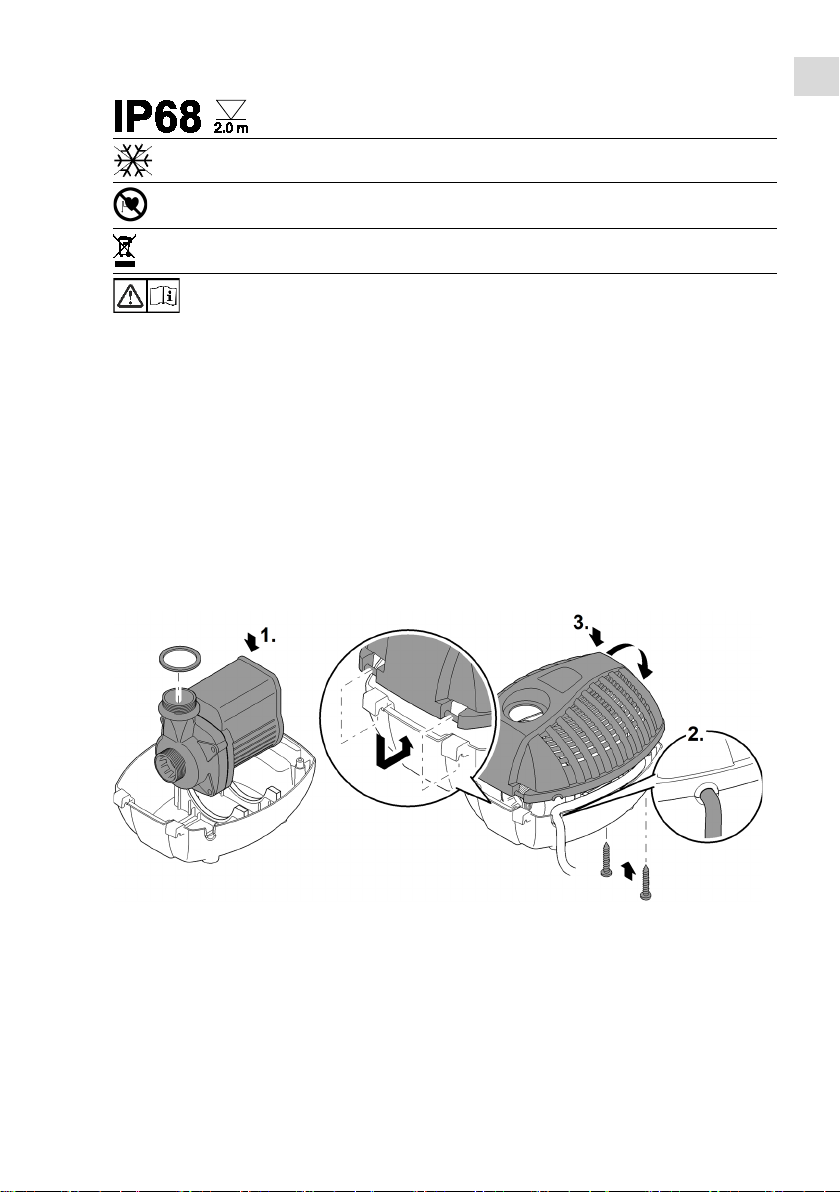

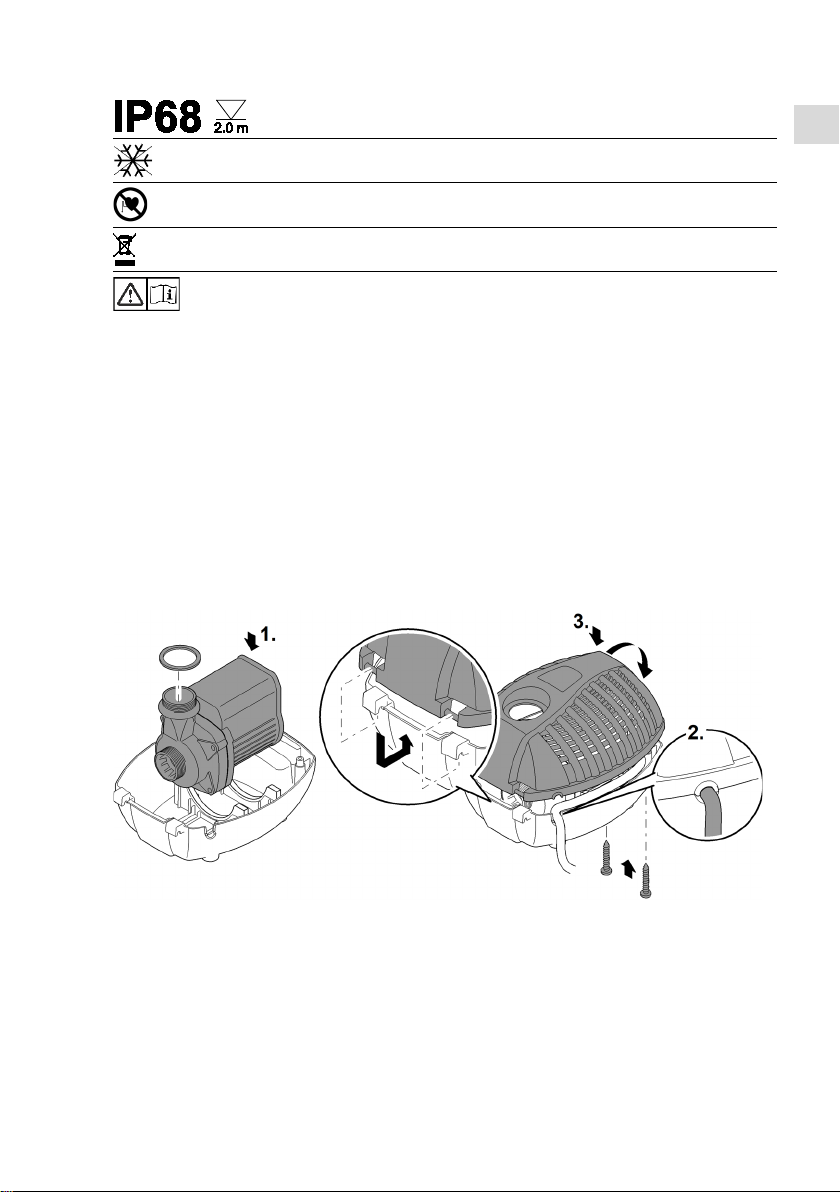

Gerät zusammenbauen
So gehen Sie vor:
1. Muffe, Durchflussregler, Doppelnippel, Überwurfmutter, Kugelgelenk und Übergangsstück zu-
sammenbauen und auf den Pumpenausgang schrauben.
2. Die Teleskopverlängerung mit gewünschter Düse auf den Durchflussregler schrauben.
3. Die Stufenschlauchtülle auf den Durchflussregler schrauben, falls ein Bachlauf gespeist werden
soll.
4. Die Teleskopverlängerung ausrichten und Überwurfmutter am Kugelgelenk handfest anziehen.
ARS0019

6
Gerät aufstellen

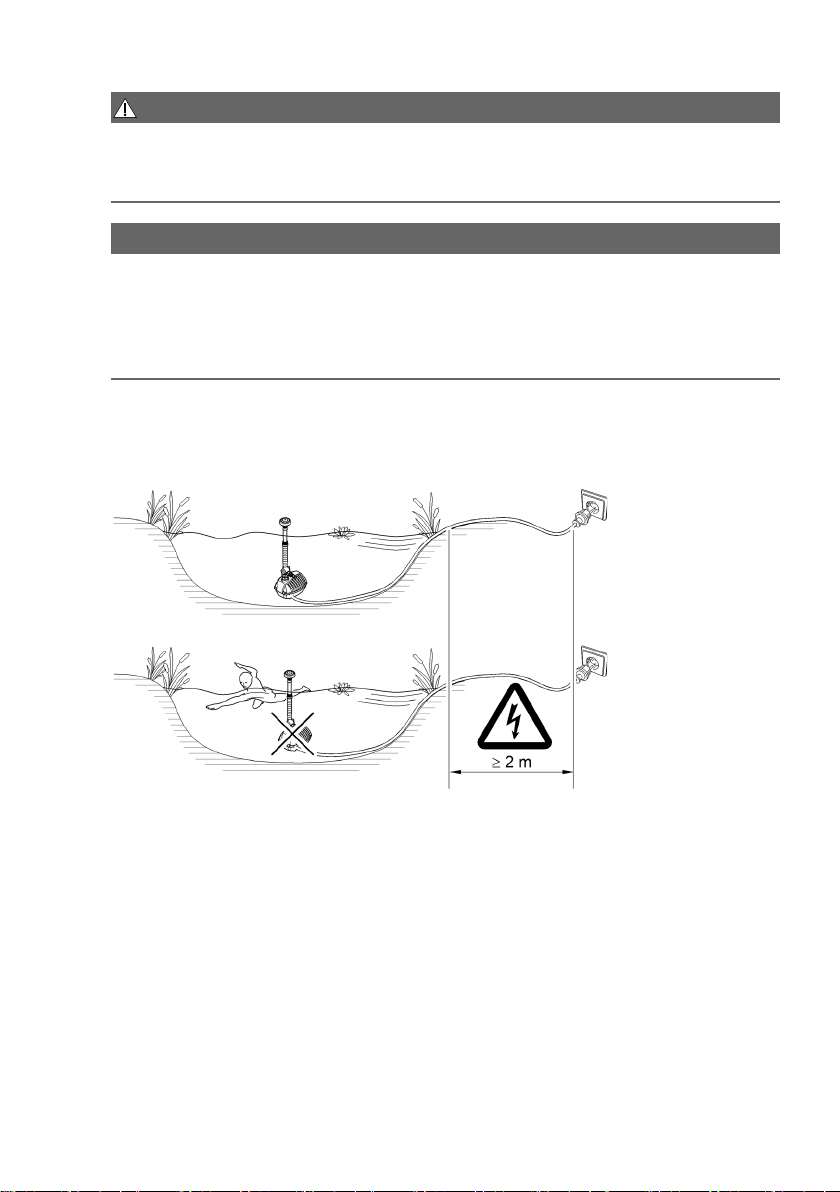

WARNUNG
Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte
elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.
Gerät nicht im Schwimmteich verwenden.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf.
schneller und muss vorzeitig ersetzt werden.
Reinigen Sie den Teich bzw. das Becken gründlich, bevor Sie die Pumpe aufstellen.
Stellen Sie die Pumpe erhöht über den Boden auf. Dadurch wird das Ansaugen von ver-
schlammtem Wasser verringert.
So gehen Sie vor:
•Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen,
dass es komplett mit Wasser bedeckt ist.
ARS0015

DE
7
Inbetriebnahme
VORSICHT
Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen
können das Gerät abschalten und selbsttätig wieder einschalten.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektri-
sche Bauteile.
Gerät nicht an eine dimmbare Stromversorgung anschließen.
Einschalten / Ausschalten
•Einschalten: Stecken Sie den Netzstecker in die Steckdose.
– Das Gerät schaltet sich sofort ein.
•Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.
Environmental Function Control (EFC)
Die Pumpe vollzieht bei Inbetriebnahme und anschließend im Betrieb alle 20 ... 40 Minuten auto-
matisch einen vorprogrammierten Selbsttest (Environmental Function Control (EFC)). Die
Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im
Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach 60 bis 120 Sekunden
aus. Unterbrechen Sie im Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie
das Hindernis. Danach können Sie das Gerät wieder in Betrieb nehmen.

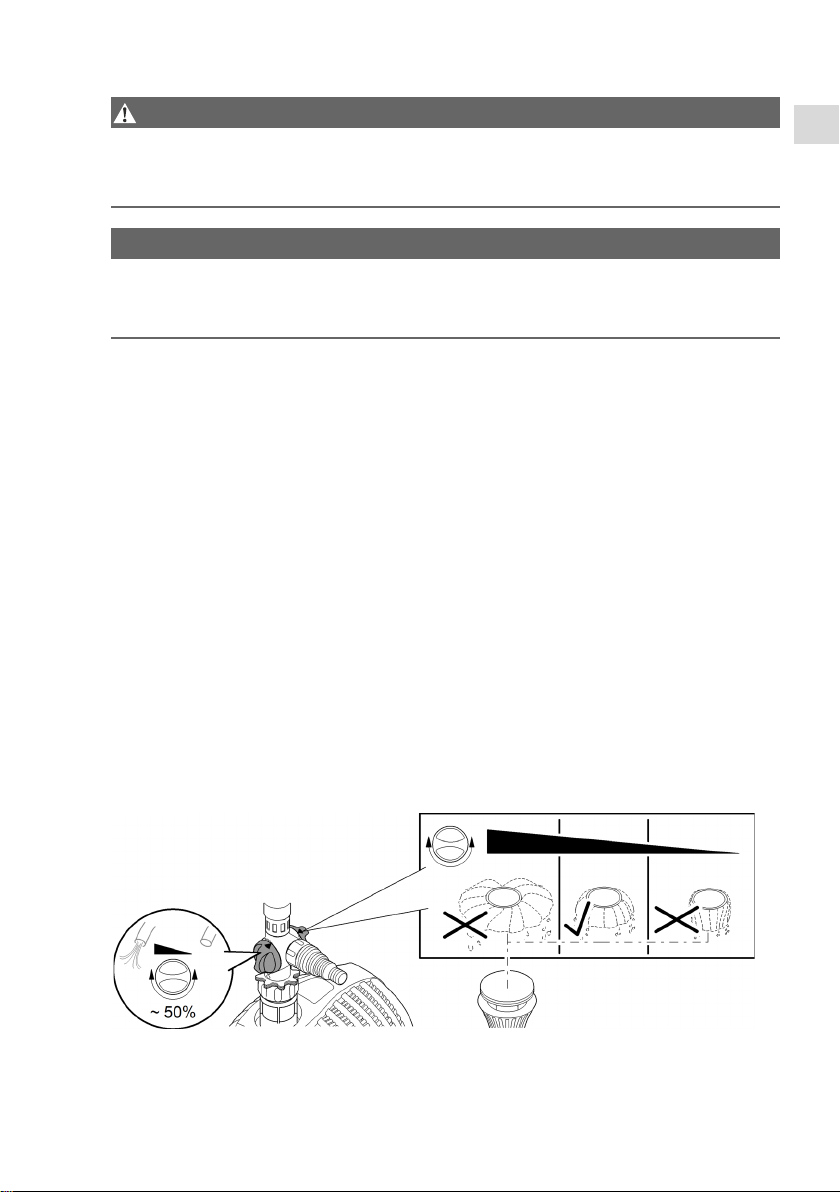

Durchflussmenge einstellen
Wasserbild und Durchflussmenge einstellen:
•Am Durchflussregler drehen, bis die Düse das gewünschte Wasserbild darstellt.
•Am Durchflussregler drehen, bis die gewünschte Durchflussmenge für den Bachlauflauf er-
reicht ist.
ARS0022

8
Reinigung und Wartung
VORSICHT
Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen
können das Gerät abschalten und selbsttätig wieder einschalten.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem
Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini-
gungsmittel.
Gerät reinigen
Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.
−Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

DE
9

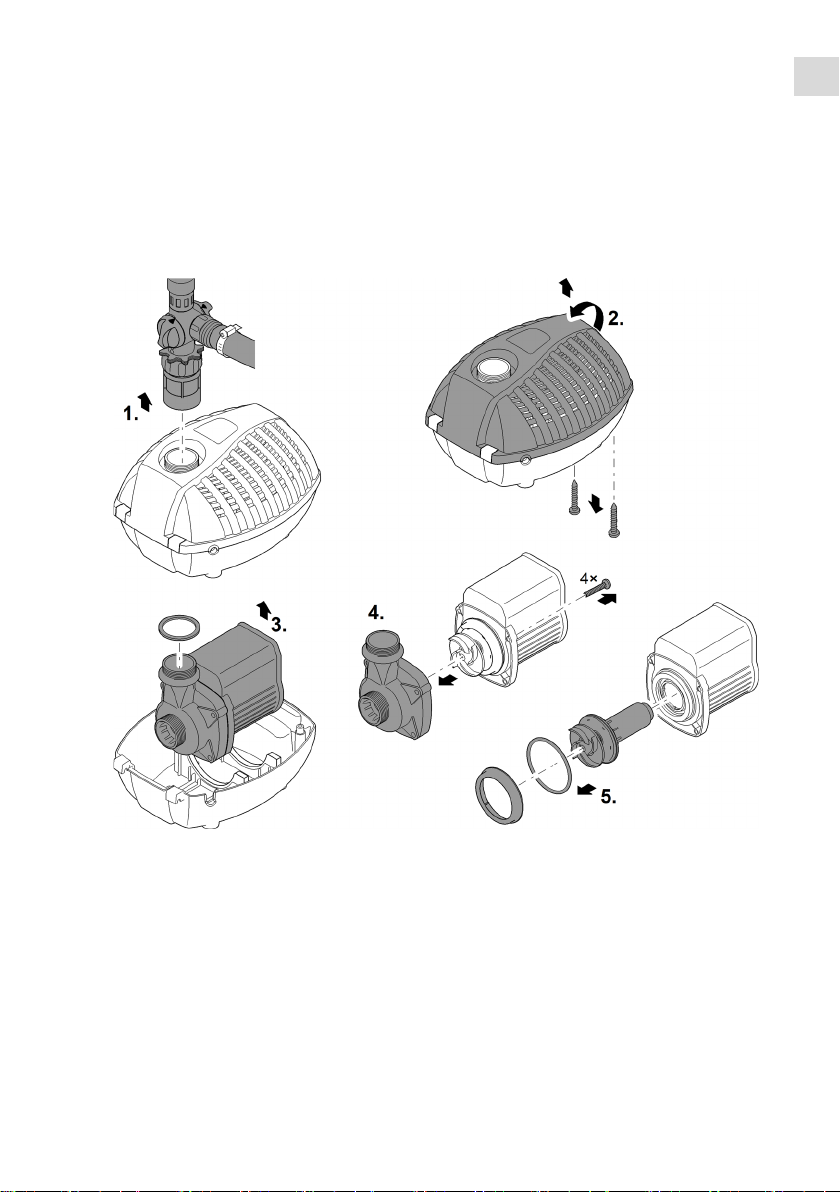

Pumpe reinigen
So gehen Sie vor:
1. Das Übergangsstück abschrauben.
2. Die beiden Schrauben entfernen und die Filtergehäuse öffnen.
3. Die Pumpe entnehmen.
4. Die Schrauben des Pumpengehäuses entfernen und das Pumpengehäuse abziehen.
5. Die Laufeinheit herausziehen (Magnetwiderstand).
6. Alle Teile reinigen.
ARS0018

10
Gerät zusammenbauen
So gehen Sie vor:
1. Die Pumpe in die Filterschale setzen.
2. Die Anschlussleitung durch die Kabelöffnung im Filtergehäuse führen.
3. Den Filterdeckel aufsetzen, die beiden Schrauben eindrehen und handfest anziehen.
4. Das Übergangsstück mit Flachdichtung aufschrauben.
ARS0019
Lagern/Überwintern
Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert
werden.
So lagern Sie das Gerät richtig:
•Reinigen Sie das Gerät gründlich.
•Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.
•Pumpe getaucht und frostfrei lagern.
•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.

DE
11
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
•
Netzspannung überprüfen
•
Zuleitungen kontrollieren
Pumpe fördert nicht
Filtergehäuse verstopft
Filterschalen reinigen
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen
des Motors schaltet sich die
Pumpe automatisch wieder ein.
Laufeinheit ist blockiert
Netzstecker ziehen
und Hindernis
entfernen
. Anschließend Pumpe
wieder einschalten.
Fontänenhöhe ungenü
gend oder
unregelmäßig
Filter/Sieb verschmutzt
oder ver-
stopft
Filter/Sieb reinigen
Hauptstromregler zu weit zuge-
dreht
Hauptstromregler einstellen
Düse verstopft
Düse/Sieb reinigen
Laufeinheit
verschmutzt
Reinigen
Schlauch verstopft
oder defekt
Schlauch reinigen
/ersetzen
Zuleitung
geknickt
Zuleitung prüfen ggf. ersetzen
Z
u hohe Verluste in der Zuleitung
Schlauchlänge auf
nötiges Mini-
mum reduzieren
Rotor verschlissen
Rotor austauschen
Pumpe schaltet nach kurzer Lauf-
zeit ab
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen
des Motors schaltet sich die
Pumpe automatisch wieder ein.
Wassertemperatur zu hoch
Maximale Wassertemperatur von
+35
°C einhalten. Nach Abkühlen
des Motors schaltet sich die
Pumpe automatisch wieder ein.
Laufeinheit ist blockiert
Netzstecker ziehen
und Hindernis
entfernen
. Anschließend Pumpe
wieder einschalten.
Pumpe ist trocken gelaufen
Netzstecker ziehen und Pumpe flu-
ten. Bei Betrieb im Teich das Gerät
vollständig untertauchen. An-
schließend Pumpe wieder einschal-
ten.

12
Technische Daten
Gerätedaten
Aquarius Fountain Set Eco
5500
7500
9500
Anschlussspannung
AC V
220 … 240
220 … 240
220 … 240
Netzfrequenz
Hz
50
50
50
Leistungsaufnahme
W
70
85
125
Schutzart
IP 68
IP 68
IP 68
Max. Förderleistung
l/h
5500
7500
9500
Max. Wassersäule
m
3,8
4,0
5,2
Max. Tauchtiefe Pumpe
m
2
2
2
Anschluss Druckseite
G1½
G1½
G1½
Anschluss Saugseite
G1½
G1½
G1½
Anschluss für Schlauch
mm
19, 25, 32, 38
13/19/25
13/19/25
Teleskop
-Düsenverlängerung
mm
300 … 520
300 … 520
300 … 520
Filterzulauffläche
cm²
400
400
400
Länge Netzkabel
m
10
10
10
Abmessungen
Länge
mm
290
290
290
Breite
mm
230
230
230
Höhe
mm
180
180
180
Gewicht
kg
5,0
5,0
5,9
Zulässige Wasserwerte
Frischwasser, Teichwasser
pH
-Wert
6,8 … 8,5
Härte
°dH
8 … 15
Freies Chlor
mg/l
<0,3
Chloridgehalt
mg/l
<250
Salzgehalt
%
<0,4
Gesamttrockenrückstand
mg/l
<50
Temperatur
°C
+4 … +35

DE
13
Verschleißteile
•Laufeinheit
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor-
mationen über die ordnungsgemäße Entsorgung des Geräts.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

14
Original manual.
EN
WARNING
WARNING
Disconnect all electrical devices in the water from the power supply
before reaching into the water. Otherwise there is a risk of severe in-
juries or death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.
Safety information
Electrical connection
•Special regulations apply for electrical installation in outdoor spaces. Only a qualified electri-
cian may perform the electrical installation.
– The qualified electrician has the necessary professional training, knowledge and experience
to perform electrical installation in outdoor spaces. The electrician can detect potential
dangers and knows how to adhere to regional and national standards, regulations and direc-
tives.
– For your own safety, please consult a qualified electrician.
•Only connect the unit if the electrical data of the unit and the power supply match.
•Only plug the unit into a correctly installed outlet.
•The device is to be supplied through a residual current device (RCD) having a rated residual op-
erating current not exceeding 30 mA.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
•Protect open plugs and sockets from moisture.

EN
15
Safe operation
•Operate the unit only when there are no people in the water.
•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect
the operation of pacemakers or implantable cardioverter defibrillators (ICDs). Keep a distance
of at least 0.2 m between the implant and the magnet.
•Do not use the unit, if electrical lines or the housing are damaged.
•The supply cord cannot be replaced. If the cord is damaged, the appliance should be scrapped.
•Do not carry or pull the unit by its power cable.
•Route lines in such a way that they are protected from damage and do not present a tripping
hazard.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual.
•Only use original spare parts and accessories.
•Should problems occur, please contact the authorised customer service or OASE.
Intended use
Only use the product described in this manual as follows:
•For pumping normal pond water for water features and fountains.
•While adhering to the technical specifications. (→ Unit data)
•Adherence to the permissible water quality. (→ Permissible water quality)
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit with fluids other than water.
•Never run the unit without water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.

16
Product Description
Overview
ARS0014
Aquarius Fountain Set Eco 5500, 7500, 9500
1
Fountain pump
2
Telescopic extension
3
Nozzles
4
Transition piece with fine filter screen
5
Flow regulator, ball joint with union nut, transition piece,
sleeve, double nipple
6
Stepped hose adapter
Properties
Aquarius Fountain Set Eco 5500, 7500, 9500 is a fountain pump for garden ponds, ornamental
fountains and water courses.
•Temperature protection by integrated temperature monitor.
•Pivoting telescopic extension with various nozzles.
•Second, separately adjustable outlet.

EN
17
Symbols on the unit
The unit is dust-tight and water-tight down to 2 m.
Remove the unit in the event of freezing temperatures.
Danger for persons with pacemakers. The unit contains a strong magnet.
Do not dispose of the unit with the normal household waste.
Read the operating instructions.
Installation and connection
Reassembling the unit
How to proceed:
1. Fit the sleeve, flow regulator, double nipple, union nut, ball joint and transition piece together
and screw onto the pump outlet.
2. Screw the telescopic extension with the desired nozzle onto the flow regulator.
3. Screw the stepped hose adapter onto the flow regulator for feeding a water course if applica-
ble.
4. Align the telescopic extension and hand tighten the union nut on the ball joint.
ARS0019

18
Installing the unit
WARNING
Severe injuries or death due to operation of this unit in a swimming pond. Defective electrical
components will electrify the water with dangerous electrical voltage.
Never operate the unit in a swimming pond.
NOTE
If the pump is used for conveying excessively soiled water, the impeller unit will be subject to in-
creased wear and will require earlier replacement.
Thoroughly clean the pond or pool before installing the pump.
Install the pump at a raised level above the bottom. This reduces intake of muddy water.
How to proceed:
•Install the unit in the pond in a horizontal position on firm, sludge-free ground and ensure that
it is completely covered with water.
ARS0015

EN
19
Commissioning/start-up
CAUTION
Risk of injury due to unexpected start-up. Internal monitoring functions may switch off the unit
and automatically reactivate it.
Disconnect the power plug before carrying out any work on the unit.
NOTE
The unit will be destroyed if it is operated with a dimmer. It contains sensitive electrical compo-
nents.
Do not connect the unit to a dimmable power supply.
Switching ON/OFF
•Switching on: Plug the power plug into the outlet.
– The unit switches on immediately.
•Switching off: Pull the power plug from the outlet.
Environmental Function Control (EFC)
When started up and then every 20 ... 40 minutes the pump automatically performs a pre-pro-
grammed self-test (Environmental Function Control (EFC)). The pump detects if it is running dry
/ clogged or submerged. The pump shuts down automatically after 60 to 120 seconds if it runs
dry/is blocked. In the event of a malfunction, disconnect the power supply and “flood the pump”
or remove the obstacle. Afterwards, the unit can be restarted.
Setting the flow rate
Setting the spray pattern and flow rate:
•Adjust the flow regulator so that the nozzle produces the desired spray pattern.
•Adjust the flow regulator to achieve the desired flow rate for the water course.
ARS0022

20
Maintenance and cleaning
CAUTION
Risk of injury due to unexpected start-up. Internal monitoring functions may switch off the unit
and automatically reactivate it.
Disconnect the power plug before carrying out any work on the unit.
NOTE
Do not use aggressive cleaning agents or chemical solutions. These agents can damage the
housing, impair the function of the device and harm animals, plants and the environment.
If possible, clean the unit with clear water and a soft brush or a sponge; remove stubborn dirt
with the aid of the recommended cleaning agents.
Cleaning the device
Clean the unit as required but at least twiceper year.
−When cleaning the pump, pay particular attention to the impeller unit and the pump
housing.
•Recommended cleaning agent for removing stubborn limescale deposits:
– Pump cleaning agent PumpClean from OASE.
– Vinegar- and chlorine-free household cleaning agent.
•After cleaning, thoroughly rinse all parts in clean water.
