Oase 320 User manual

Fountain Pump 320
Operating instructions
Notice d’emploi
Instrucciones de uso

2
- English -
REMINDER
CALL 1-866-627-3435
BEFORE RETURNING TO STORE.

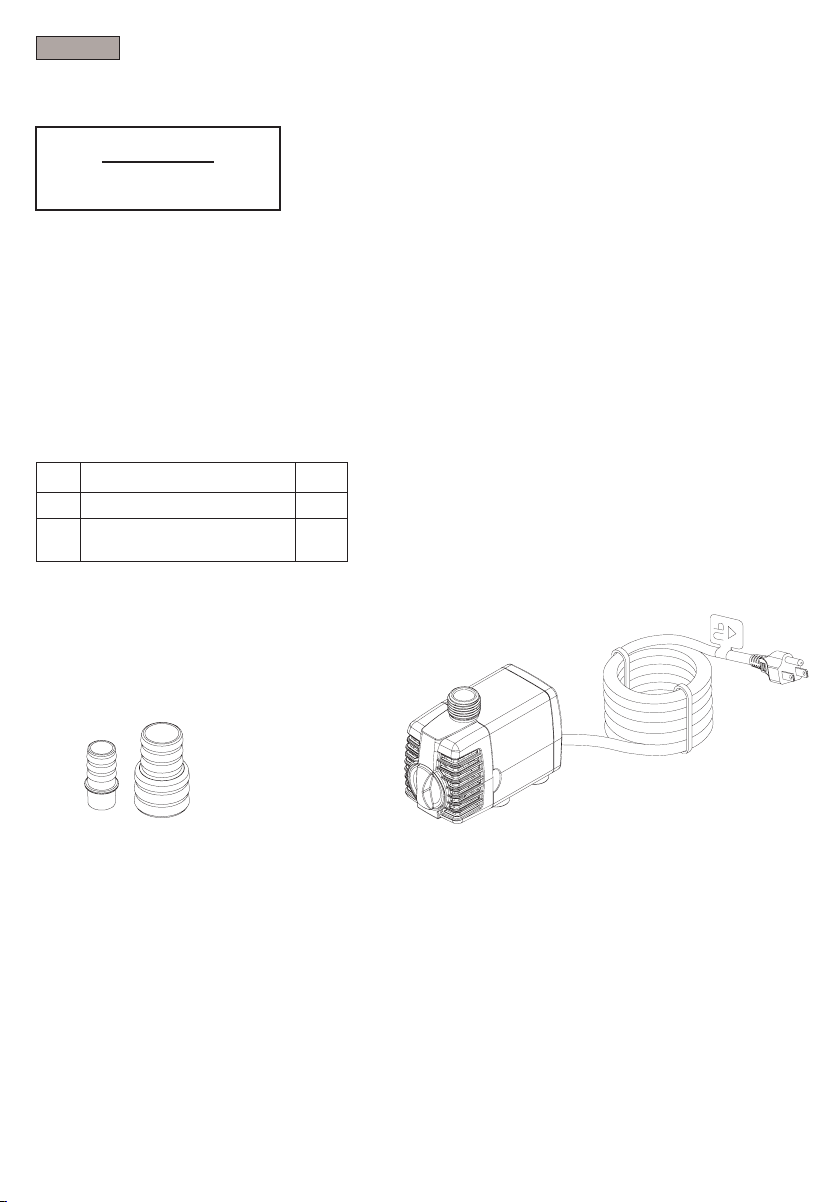

Part Description QTY
APump with ow control 1
B1/2 in. and 3/4 in. ID tubing
adapter 1
Information about these operating instructions
Welcome to OASE Living Water. You made a great choice with the purchase of this product Fountain Pump 320. Prior
to operating the unit, please read the instructions of use carefully and fully familiarize yourself with the unit. Ensure that
all work on and with this unit is only carried out in accordance with these instructions. Please strictly follow the enclosed
instructions to ensure safe and correct handling of the product. Keep these instructions in a safe place. Please also hand
over the instructions when passing the unit on to a new owner.
A.
B.

- English -
3
2
Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
WARNINGS AND CAUTIONS SYMBOLS
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Risk of personal injury caused by a general source of danger.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Important! The unit is equipped with a permanent magnet. The magnetic eld may affect the function of pacemakers.
Important information for trouble-free operation.
!
Intended use
Fountain Pump 320, referred to in the following as “unit”, may only be used as specied in the following:
• For pumping clean water in indoor and outdoor fountains, table fountains, and statues.
• Operation under observance of the technical data.
The following restrictions apply to the unit:
• Do not use in swimming pools.
• CAUTION - this pump has been evaluated for use with water only.
• Never run the unit without water.
• Do not use for commercial or industrial purposes.
• Do not use in conjunction with chemicals, food products, easily ammable or explosive substances.
• Do not connect to the domestic water supply.
• Do not exceed the voltage shown on the pump.
• Do not remove the grounding pin from the power cord plug.
• Inspect the power cord for damage before installation and maintenance.
• WARNING - To reduce the risk of an electric shock, use only on portable self-contained fountains no larger than 5 feet in
any direction.
Use other than that intended
This unit can be dangerous and cause harm if not used in accordance with these instructions. Any use not in accordance
with these instructions or modication(s) to the unit will void the limited warranty.
!

4
- English -
Installation
WARNING
Risk of electric shock – This pump is supplied with a grounding conductor and grounding-type attachment plug. To
reduce the risk of electric shock, be certain that it is connected only to a properly grounded, grounding-type
receptacle.
1. Attach the adapter to the pump rst, then connect the
appropriate tubing to the adapter.
NOTE: Tubing is NOT INCLUDED.
2. Attach the other end of tubing to desired fountain feature.
1.
1.
Start-up
Attention! The pump must never run dry.
Possible consequences: The pump will be destroyed.
Protective measures: Check the water level at regular intervals. Always place the unit below water level.
Attention! The installed temperature sensor automatically turns the pump off, if it is overloaded. The pump
automatically switches on again once the motor has cooled down. Risk of accident!
Install the unit so that it is not exposed to direct sun radiation (max. 104 ºF - 40 ºC).
!
Important:
● The unit switches on automatically when power connection
is established.
1. Switching on: Connect power plug to the socket.
2. Adjust the ow control to the preferred setting.
3. Switching off: Disconnect the power plug.
Important:
● Always place the unit below water level.
● It is recommened to place the unit horizontally on the ground ensuring its stable position.
● Do not lift the pump by its power cord.
Tubing
Adapter
Pump
2.+
-
!

- English -
5
4
Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
1.

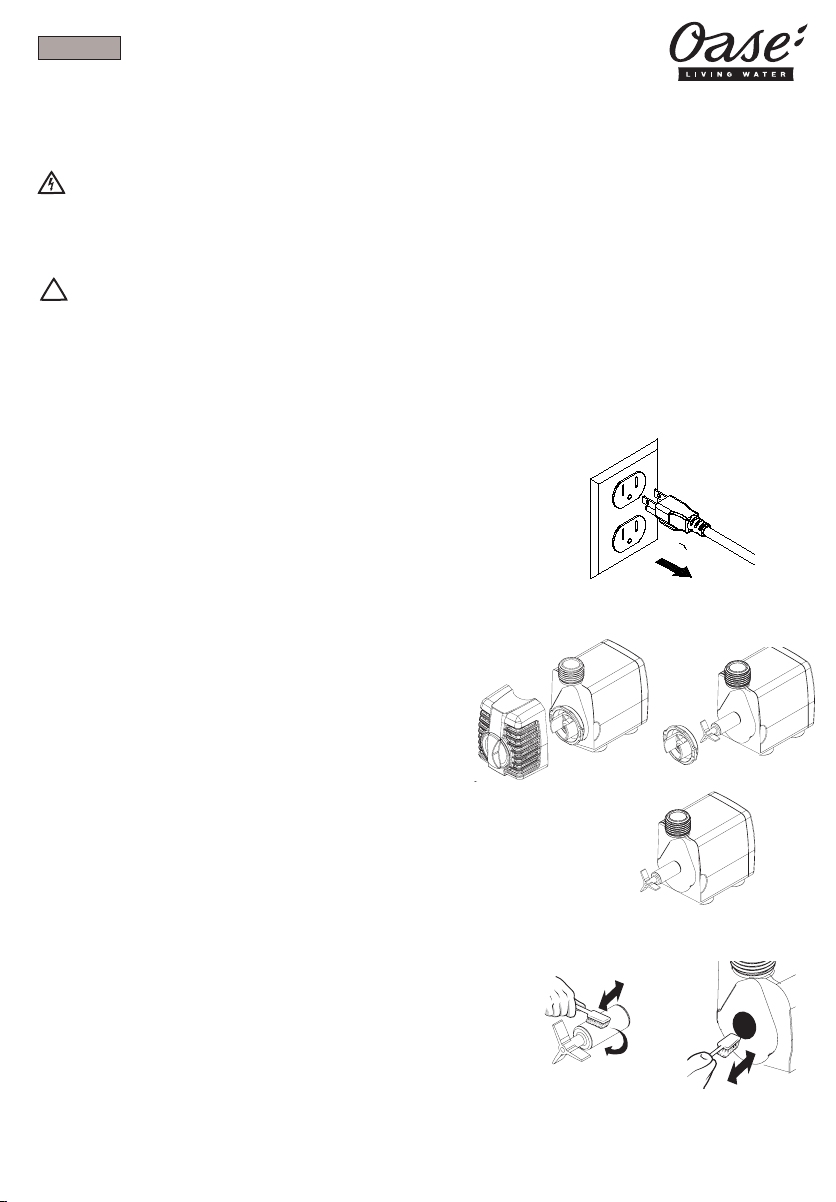

Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or serious injuries.
Protective measures:
• Electrical units and installations with a rated voltage of U > 12 V AC or U >30 V DC located in the water: Isolate the
units and installations (switch off and disconnect from the power supply) before reaching into the water.
• Isolate the unit before starting any work.
• Secure the unit to prevent unintentional switching on.
WARNING
This pump uses a very strong magnet to achieve superior performance. When removing the impeller assembly there
will be considerable magnetic force resisting the extraction of the impeller assembly. This is normal. Likewise when
replacing the impeller assembly there will be a strong magnetic force pulling the assembly into the pump to potentially
cause injury to ngers and in rare cases damaging the ceramic shaft or rear bearing. Use thick gloves when replacing
the impeller assembly.
Cleaning the unit
●Regular cleaning of the pump may be necessary depending
upon the environment in which it is operated. Clean the pump
when it is visibly soiled or when a drop in performance is
detected. Clean the unit with warm water using a soft brush.
●Never use aggressive cleaning agents or chemical solutions.
These could attack the housing surface or impair the function.
●In the event of stubborn furring (calcium deposits), a common
household cleaner free from vinegar and chlorine can be used.
Subsequently, clean the pump thoroughly using warm water.

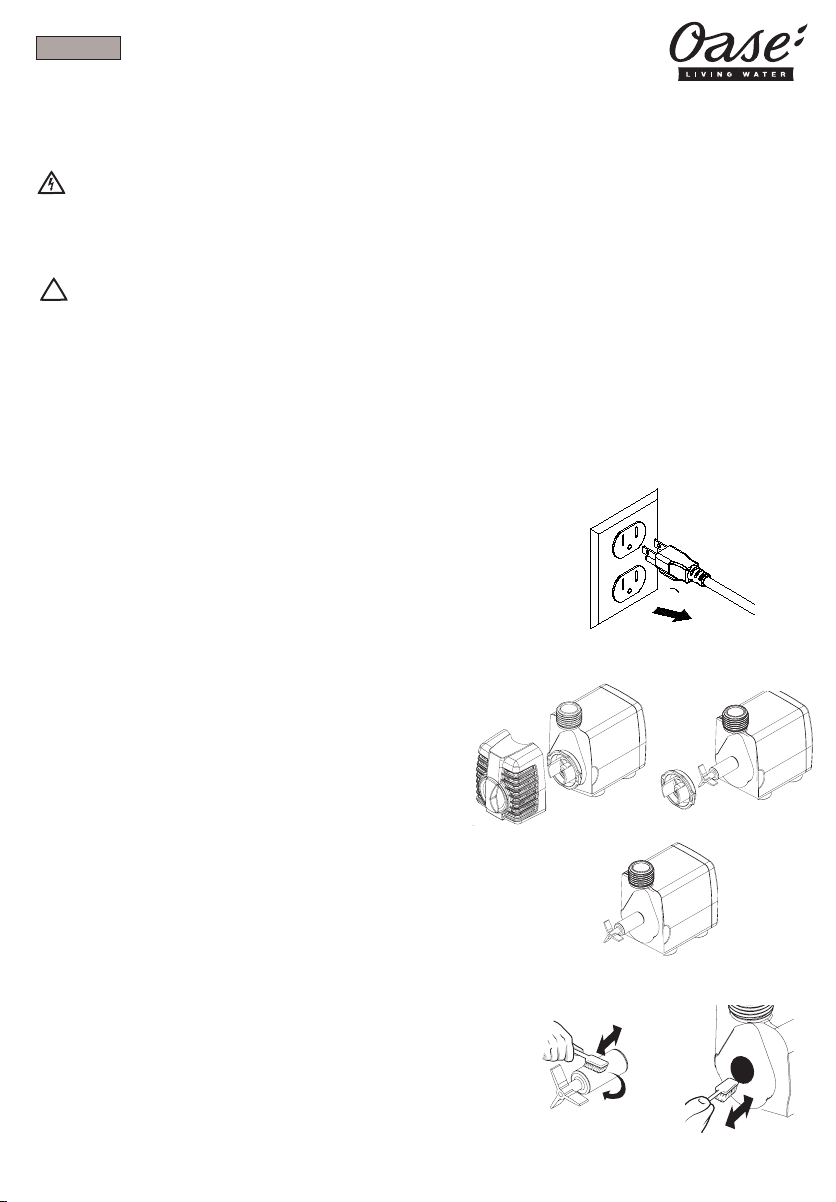

Cleaning the pump
1. Disconnect the pump from the power source.
○ Disconnect the tubing.
2. Remove the front cover and disassemble the impeller
cover to expose the impeller assembly.
3. Remove the impeller assembly by gently pulling on
the impeller blades.
4. Use a soft cloth or brush to clean the impeller assembly
and the inside of the impeller housing.
●Check parts for damages such as cracked rotor, shaft
or bearing, cracks in the magnet, and broken plastics.
Replace parts if necessary.
5. Reassemble in the reverse order.
2.
3.
4.
!

6
- English -
Storage/Winterization
● Put the unit out of operation at water temperatures below 46 °F (8 °C) or, at the latest, when freezing temperatures are
to be expected.
● Thoroughly clean the unit, check for damage.
● Ensure that the storage place is inaccessible to children.
Wear parts
The impeller unit is a wear part and is excluded from the warranty.
Disposal
Do not dispose of this unit with domestic waste! Disable the unit beforehand by cutting off the cables. Further
information about the recycling of this product can be obtained from your local municipal authority.
Issue Cause Solution
The unit is not
performing its
suction function
Power supply not connected Connect pump power supply, check the supply lines to make sure
the voltage is correct
Impeller blocked, shaft broken Remove the front cover, and impeller cover to expose the
impeller. Turn the impeller to ensure that it is not broken or
jammed by debris. Also check to make sure that the ceramic
shaft or bearings are not broken.
Fountain or spitter clogged Check for kinks or obstructions in tubing or spitter.
Pump is not completely
submerged
Completely submerge pump in the water
Insufcient ow Flow control closed too far Adjust ow control
Screen clogged Clean
Tubing blocked Clean or replace tubing
Tubing kinked Eliminate kink, replace tubing if it is damaged
Excessive ow loss in the
tubing due to friction
○ Reduce tubing length to reduce frictional loss
○ Select larger adapter and hose diameter.
Pump overload. The ow is
automatically stopped to protect
the pump.
○ Clean the pump housing and impeller assembly
○ Reduce the ambient temperature (e.g. ensure that the specied
water temperature is adhered to, avoid direct sunlight)
Pump is not completely submerged Completely submerge pump in the water
Impeller worn Replace impeller assembly
Unit switches
off after a short
running period
Excessive soiled water Clean impeller housing, bearing and impeller assembly on pump
and clean fountain water
Impeller blocked, shaft broken Remove the front cover, and impeller cover to expose the
impeller. Turn the impeller to ensure that it is not broken or
jammed by debris. Also check to make sure that the ceramic
shaft or bearings are not broken.
Water temperature too high Maximum water temperature: +95° F (+35 °C)
Troubleshooting

7
6
Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com 7
Model Model No. Rated
voltage Power consumption Max. ow rate
Max. head
height
cord
length
connection for
hoses Dimensions
320 45414 120V /
60 Hz 0.4 A / 23 W 320 GPH 6.2 ft. 16 ft. 1/2″, 3/4″ 3.97 x 2 x 3.09 in.
Fountain Pump
- English -

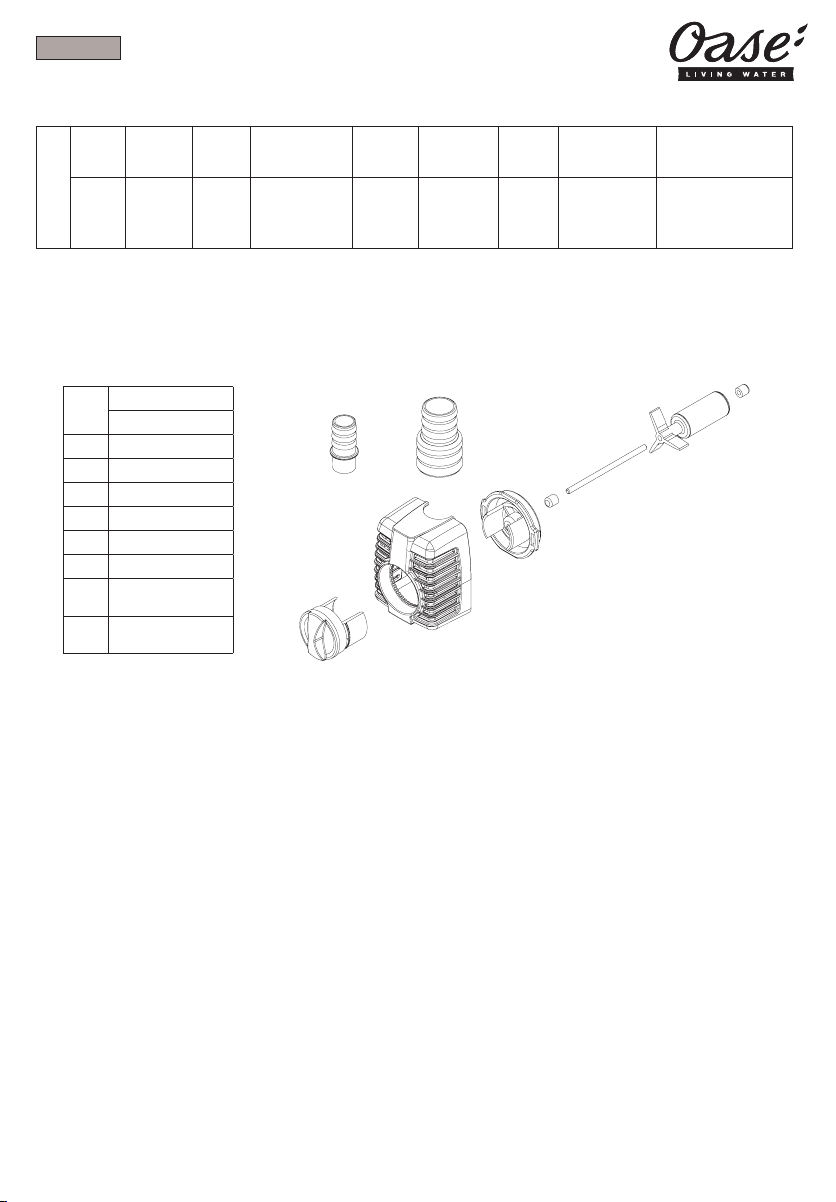

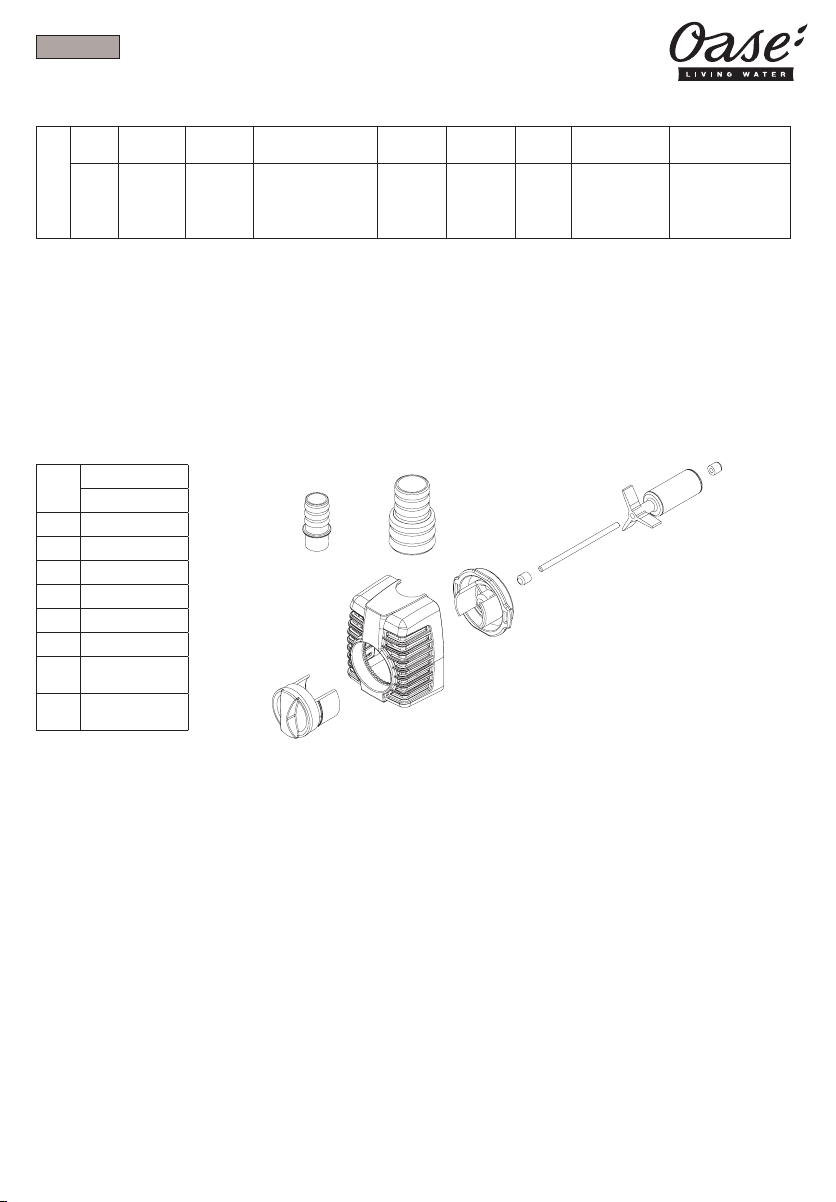

Pos.
Fountain Pump
320
1Front cover
2Flow control
3Impeller cover
4Shaft support
5Shaft
6Impeller assembly
71/2 in. ID tubing
adapter
83/4 in. ID tubing
adapter
1
2
34
5
6
87
4

- Français -
8

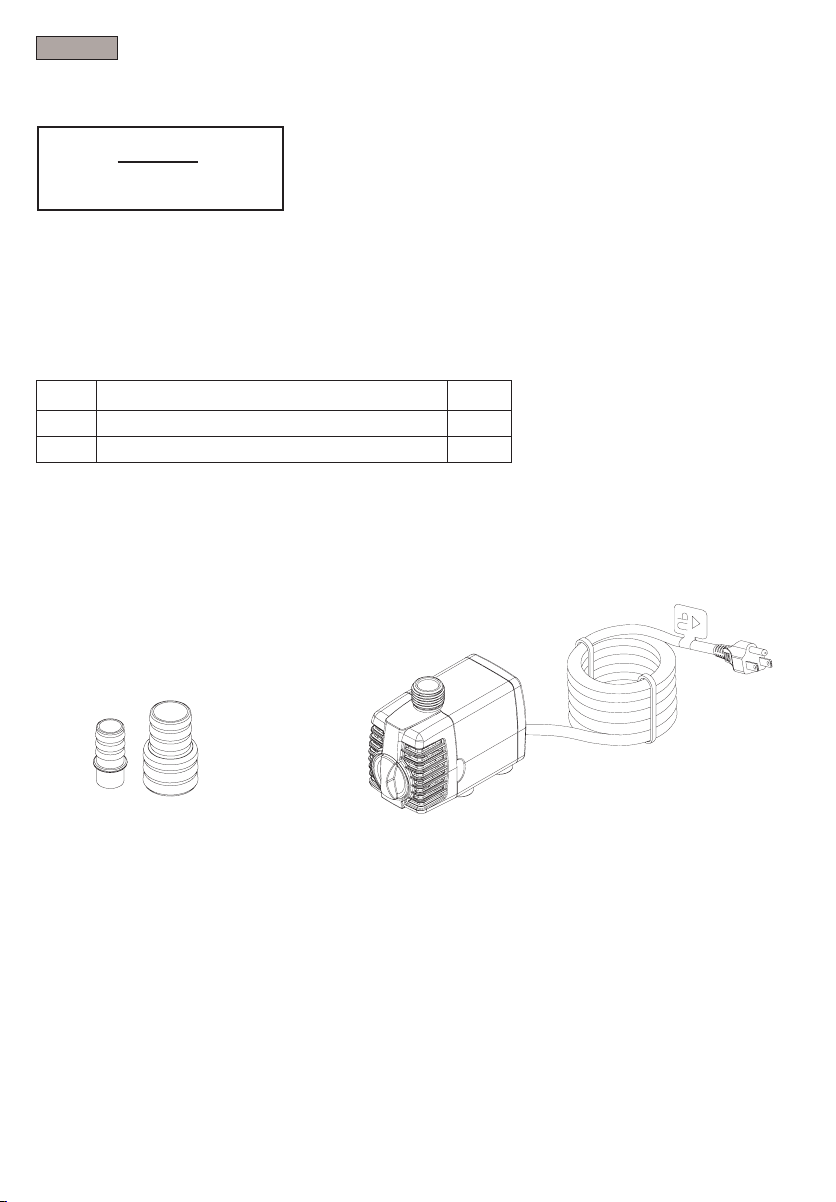

Pièce Description Quant.
Apompe dotée d’un contrôle de débit 1
B2 adaptateur pour tuyaux de 13 / 19 mm de diamètre 1
A.
B.
RAPPEL
APPELEZ LE 1-866-627-3435
AVANT DE RETOURNER AU MAGASIN.
Informations sur le mode d’emploi
Bienvenue à OASE Living Water. L’achat de votre pompe pour fontaine 320 constitue un excellent choix. Avant d’utiliser
la pompe, lisez les instructions attentivement et familiarisez-vous parfaitement avec l’appareil. Assurez-vous que tout
travail effectué sur cet appareil et toute utilisation est conforme aux instructions qui suivent. Suivez ces instructions à la
lettre an de vous assurer d’une manutention de l’appareil adéquate et sans risque. Conservez ces instructions dans un
endroit sûr et remettez-les au nouveau propriétaire si vous transmettez l’appareil.

- Français -
9
8
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Utilisation prévue
Les pompes pour fontaine 320, désignées ci-après comme « l’appareil », peuvent être utilisées seulement comme indiqué
dans les points suivants :
• Pour le transport de l’eau claire pour les pompes de fontaines intérieures et extérieures et les pompes de fontaines de
table et statuaires.
• Fonctionnement en respect avec les données techniques.
Les restrictions suivantes s’appliquent à l’appareil :
• Ne pas utiliser dans une piscine.
• Attention - Cette pompe a été évaluée pour une utilisation avec de l’eau seulement.
• Ne jamais faire fonctionner l’appareil sans eau.
• Ne pas utiliser à des ns commerciales ou industrielles.
• Ne pas utiliser avec des produits chimiques, des aliments ou des substances facilement inammables ou explosives.
• Ne pas relier au système d’approvisionnement en eau domestique.
• Ne pas dépasser le voltage indiqué sur la pompe.
• Avant l’installation ou l’entretien, inspectez le cordon d’alimentation pour vous assurer qu’il n’est pas endommagé.
• Ne pas retirer la broche de terre de la che du cordon d’alimentation.
• Avertissement - Pour réduire le risque de choc électrique, n’utiliser que sur des fontaines autonome portable aucun plus
grand que 1,5 mètres dans n’importe quelle direction.
Utilisation non conforme
Cet appareil peut être dangereux et causer des dommages s’il n’est pas utilisé conformément aux instructions qui suivent.
Toute utilisation non conforme à ces instructions ou toute modication à l’appareil annulera la garantie.
PICTOGRAMMES DE PRÉCAUTIONS ET MISES EN GARDE
Pictogrammes utilisés dans ces instructions
Les pictogrammes utilisés dans ce manuel d’utilisation ont les signications suivantes :
Risque de blessures aux personnes en raison de la tension électrique dangereuse.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Situation dangereuse pour les personnes en raison d’un danger d’ordre général.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Important ! L’appareil est doté d’un aimant permanent. Le champ magnétique peut inuencer le fonctionnement des
stimulateurs cardiaques.
Renseignements importants pour un bon fonctionnement.
!
!

- Français -
10
Installation
AVERTISSEMENT
Risque de décharge électrique. Cette pompe est fournie avec un conducteur de terre et une che de terre. An de
réduire le risque de décharge électrique, assurez-vous qu’elle est uniquement connectée à une prise avec mise à la
terre, bien mise à la terre.
1.
1.
!
Important :
●Toujours placer l’appareil sous le niveau de l’eau.
● Il est recommandé de placer l’appareil horizontalement sur le sol an d’assurer sa stabilité.
● Ne soulevez pas la pompe par son cordon d’alimentation.
2.+
-
1. Reliez d’abord l’adaptateur à la pompe, puis le tuyau à
l’adaptateur.
REMARQUE : le tuyau n’est PAS INCLUS.
2. Reliez l’autre extrémité du tuyau à l’élément de fontaine
désiré.
Important :
● L’appareil se met en marche automatiquement lorsque la
connexion électrique est établie.
1. Mise en marche : branchez la che dans la prise de
courant.
2. Ajustez le débit d’eau selon vos préférences.
3. mise hors circuit : retirez la che de la prise de courant.
Démarrage
Attention ! La pompe ne doit jamais fonctionner à sec.
Conséquences possibles : la pompe sera détruite.
Mesures de protection : Vérifiez le niveau d’eau à intervalles réguliers. Placez toujours l’appareil sous le niveau de l’eau.
Attention ! Le capteur de température arrête automatiquement la pompe si elle est surchargée. La pompe repartira
automatiquement lorsque le moteur sera refroidi. Risque d’accident !
Installez l’appareil de façon à ce qu’il ne soit pas exposé directement aux rayons du soleil (max. 40 °C — 104 °F).
tuyau
adaptateur
pompe
!

- Français -
11
10
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
1.
Nettoyage de la pompe
1. Débranchez la pompe de la source d’alimentation.
○ Débranchez le tuyau.
2. Retirez le couvercle et démontez le couvercle du rotor
pour exposer l’assemblage du rotor.
3. Retirez l’assemblage du rotor en tirant doucement sur
les pales.
4. Utilisez une brosse ou un chiffon doux pour nettoyer
l’ensemble rotor et l’intérieur du boîtier du rotor.
● Vériez que des pièces, telles que le rotor, l’arbre,
l’aimant ou le roulement ne sont pas fêlés, et que les
pièces de plastique ne sont pas brisées.
Remplacez les pièces au besoin.
5. Remontez dans l’ordre inverse.
!
Entretien et nettoyage
Attention ! Tension électrique dangereuse.
Conséquences possibles : mort ou risque de blessures.
Mesures de protection :
• Les appareils et équipements électriques situés dans l’eau dont la tension nominale est U > 12 V AC ou U >30 V
DC : isolez les appareils et équipements électriques (mettez hors circuit et retirez la fiche de la prise électrique)
avant de pénétrer dans l’eau.
• Isolez l’appareil avant d’y effectuer tout travail.
• Sécurisez l’appareil dans le but d’empêcher une mise en marche involontaire.
AVERTISSEMENT
Cette pompe utilise un aimant très puissant pour atteindre un rendement supérieur. Le retrait de l’ensemble rotor
entraînera une force magnétique considérable. C’est normal. De même, lorsque vous replacerez l’ensemble rotor,
une forte force magnétique tirera l’ensemble dans la pompe, causant potentiellement des blessures aux doigts et
même, dans de rares cas, des dommages à l’arbre en céramique ou au roulement arrière..
Nettoyage de l’appareil
● Un nettoyage régulier de la pompe peut être nécessaire en fonction de
l’environnement dans lequel elle est utilisée. Nettoyez la pompe lorsque
la saleté est visible ou que vous notez une baisse de performance.
Utilisez une brosse douce et de l’eau claire pour nettoyer l’appareil.
● N’utilisez jamais de produits nettoyants corrosifs ou de solutions
chimiques, qui pourraient endommager la surface du boîtier ou nuire à
la fonction de l’appareil.
● En cas d’entartrage tenace (dépôts de calcium), vous pouvez utiliser un
nettoyant domestique sans vinaigre ni chlore.
Ensuite, nettoyez la pompe à fond avec de l’eau claire.
2.
3.
4.

- Français -
12
Entreposage/hivernage
● Cessez le fonctionnement de l’appareil lorsque la température de l’eau atteint 8 °C (46 °F) ou, au plus tard, lorsque des
températures sous le point de congélation sont prévues.
● Nettoyez l’appareil à fond et vériez s’il présente des dommages.
● Assurez-vous que l’endroit où l’appareil sera entreposé est hors d’atteinte des enfants.
Pièces d’usure
L’ensemble rotor est une pièce d’usure et est exclu de la garantie.
Élimination
Ne jetez pas cet appareil avec les déchets domestiques ! Désactivez préalablement l’appareil en coupant les câbles.
Vous pouvez obtenir plus d’informations sur le recyclage de ce produit auprès des autorités municipales.
Problème Cause Solution
L’appareil ne
remplit pas
sa fonction
d’aspiration
Le cordon d’alimentation n’est
pas branché
Branchez le cordon d’alimentation, Vérier les conduites
d’alimentation pour s’assurer que la tension est correcte
Le rotor est bloqué, Rupture
de l’arbre
Retirez le ltre d’entrée et/ou le couvercle de la pompe, de même
que le boîtier du rotor pour exposer le rotor. Tournez le rotor pour
vous assurer qu’il n’est pas brisé ou bouché par des débris. De
plus, assurez-vous que l’arbre de céramique ou les roulements ne
sont pas brisés .
Fontaine ou cracheur encrassé Vérifiez la présence d’obstructions ou de nœuds dans la tubulure
ou spitter.
La pompe n’est pas
complètement immergée
Immergez complètement la pompe dans l’eau
Débit
insufsant
Contrôle de débit trop fermé Ajustez le contrôle du débit
Filtre bouché Nettoyez
Tuyau bouché Nettoyez ou remplacez le tuyau
Tuyau plié Éliminez la pliure, remplacez le tuyau s’il est endommagé
Perte de débit excessive dans
le tuyau à cause de la friction
○ Réduisez la longueur du tuyau pour réduire la perte par friction
○ choisissez plus grand diamètre de l’adaptateur et le exible.
Pompe surchargée. Le débit
s’arrête automatiquement pour
protéger la pompe
○ Nettoyez le boîtier de la pompe, le roulement et le rotor.
○ Réduisez la température ambiante (assurez-vous que la
température de l’eau recommandée est respectée; évitez les
rayons de soleil direct)
La pompe n’est pas
complètement immergée
Immergez complètement la pompe dans l’eau
Le rotor est usé Remplacez le assemblage du rotor
L’appareil
s’éteint après
une courte
période de
fonctionnement
Trop de l’eau souillée Nettoyer le carter du rotor, le roulement et le rotor sur la pompe et
les nettoyer l’eau de la fontaine
Le rotor est bloqué, Rupture
de l’arbre
Retirez le ltre d’entrée et/ou le couvercle de la pompe, de même
que le boîtier du rotor pour exposer le rotor. Tournez le rotor pour
vous assurer qu’il n’est pas brisé ou bouché par des débris. De
plus, assurez-vous que l’arbre de céramique ou les roulements ne
sont pas brisés .
Température de l’eau trop
élevée
Température maximale de l’eau : +35 °C (+95 °F)
Dépannage

- Français -
13
12
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Modèle Numéro
de modèle
Tension
nominale
Consommation
électrique
Capacité
de débit
Hauteur
maximale de
la tête
Longueur
du cordon
Branchement
pour exibles Dimension
320 45414 120V /
60 Hz 0.4 A / 23 W 1211 LPH 1.9 m 5 m 13 / 19 mm 101 x 50.8 x 78.5 mm
pompe pour fontaine
Pos.
pompe pour fontaine
320
1Couvercle
2Contrôle du débit
3Couvercle du rotor
4Support d’arbre
5Arbre
6Assemblage du rotor
7adaptateur pour tuyaux
de 13 mm de diamètre
8adaptateur pour tuyaux
de 19 mm de diamètre
1
2
34
5
6
87
4

- Español -
14
Parte Descripción Cant.
ABomba con control de ujo 1
BAdaptador de tubería DI 13mm y 19mm 1
A.
B.
RECORDATORIO
LLAME AL 1-866-627-3435
ANTES DE REGRESAR A LA TIENDA.
Información sobre estas instrucciones de operación
Bienvenido a Agua Viva de OASE. Hizo una excelente decisión al comprar este producto de Bomba para Fuentes 320.
Antes de poner la unidad en operación, por favor lea las instrucciones de uso cuidadosamente y completamente para
conocer la unidad. Asegúrese que cualquier trabajo en y con esta unidad esté en concordancia con estas instrucciones.
Por favor, sigue estrictamente las instrucciones incluidas para lograr manejo seguro y adecuado del producto. Mantenga
estas instrucciones en un lugar seguro. Por favor, incluye las instrucciones al pasar la unidad a un dueño nuevo.

- Español -
15
14
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
Uso previsto
Bomba para Fuentes 320, llamada a continuación “unidad”, se puede usar solamente según lo especicado a continuación:
• Para bombear agua limpia en bombas de fuente interiores y exteriores, bombas de fuente de mesa y estatuas.
• Para operar en cumplimiento de datos técnicos.
Aplican las siguientes restricciones de uso de la unidad:
• No usar en piscinas.
• Precaución: esta bomba ha sido evaluado para su uso sólo con agua.
• No correr la unidad sin agua.
• No usar para propósitos comerciales o industriales.
• No usar en conjunto con químicos, comestibles, sustancias inamables o explosivas.
• No conectar al suministro de agua doméstica.
• No exceder el voltaje indicado en la bomba.
• Inspeccionar si el cable de corriente está dañado antes de instalar y mantener la unidad.
• No remover la clavija de puesta a tierra del enchufe del cable eléctrico.
• ADVERTENCIA: Para reducir el riesgo de un choque eléctrico, utilice únicamente en portátil autocontenido fuentes no
mayores de 1.5 metros en cualquier dirección.
Uso diferente del uso previsto
Esta unidad puede ser peligrosa y causar daños si no se usa en concordancia con estas instrucciones. Cualquier uso que
no esté en concordancia con estas instrucciones o modicaciones de la unidad anulará la garantía limitada..
SÍMBOLOS DE ADVERTENCIA Y PRECAUCIÓN
Símbolos utilizados en estas instrucciones
Los símbolos usados en este manual de operación tienen los siguientes signicados:
Riesgo de lesión en personas a razón de voltaje eléctrico peligroso.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
Riesgo de lesión personal causado por una fuente general de peligro.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
¡Importante! La unidad está equipada con un imán permanente. El campo magnético puede afectar el
funcionamiento de marcapasos cardíacos.
Información importante para garantizar operación sin problemas.
!
!

- Español -
16
1. Adjunte el adaptador a la bomba primero, luego conecte
la tubería al adaptador.
NOTA: La tubería NO ESTÁ INCLUIDA
2. Adjunte el otro lado de la tubería a la fuente
arquitectónica deseada.
1.
1.
!
2.+
-
Instalación
PRECAUCIÓN
Riesgo de descarga eléctrica - Esta bomba está equipada con un conductor de puesta a tierra y un enchufe con
descarga a tierra. Para reducir el riesgo de descarga eléctrica, asegúrese de conectar la unidad a una base del
enchufe con conexión a tierra.
Importante:
● Siempre coloque la unidad debajo del nivel de agua.
● Se recomienda colocar la unidad en posición horizontal en el piso para lograr posicionamiento estable.
● No alce la bomba con el cable eléctrico.
Tubería
Adaptador
Bomba
Inicio
¡Atención! La bomba nunca debe operar en seco.
Posibles consecuencias: La bomba será destruida.
Medidas de protección: Revise el nivel de agua regularmente. Siempre coloque la bomba debajo del nivel de agua.
¡Atención! ! El sensor de temperatura instalado apaga la bomba automáticamente si se sobrecarga. La bomba se
prende automáticamente de nuevo una vez se enfría el motor. ¡Riesgo de accidente!
Instale la unidad de tal forma que no quede expuesta a la radiación directa del sol (máx. 104º F - 40º C).
Importante:
● La unidad se prende automáticamente al establecer
conexión a la corriente.
1. Para encender: Conecte el cable eléctrico en el enchufe.
2. Ajuste el control de ujo al nivel preferido.
3. Para apagar: Desenchufe el cable eléctrico.
!

- Español -
17
16
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
1.
Limpieza de la bomba
1. Desconecte la bomba del suministro de la corriente.
○ Desconecte la tubería.
2. Remueva el cobertor del frente y desarme el cobertor
del impulsor para exponer.
3. Remueva el montaje del impulsor al jalar las palas del
impulsor.
4. Use un trapo o cepillo suave para limpiar el montaje del
impulsor y el interior del alojamiento del impulsor.
●Revise los componentes para ver si no hay daños, tales
como rotor agrietado, grietas en el imán y plástico roto.
Reemplace los componentes según sea necesario.
5. Arme la unidad en orden reverso.
!PRECAUCIÓN
Esta bomba usa un imán muy fuerte para lograr un desempeño superior. Al remover el montaje del impulsor
notará una fuerza magnética considerable que estará resistiendo la extracción del montaje del impulsor. Esto es
normal. Asimismo, al colocar el montaje del impulsor devuelta habrá fuerza magnética fuerte que estará jalando
el montaje hacia dentro de la bomba. Esto podría causar heridas a los dedos y en casos aislados podría dañar la
varilla cerámica o el soporte trasero. Utilice guantes gruesos al reemplazar el montaje del impulsor
Limpieza de la unidad
●Podría ser necesario realizar limpieza regular de la bomba, dependiendo
del ambiente en el cual está operando. Limpie la bomba cuando está
visiblemente sucia o cuando detecta pérdida de desempeño. Limpie la
unidad con agua limpia y un cepillo suave.
● Nunca use productos de limpieza fuertes o soluciones químicas.
Estos podrían atacar la supercie del alojamiento o afectar el funcionamiento.
●En el caso de incrustaciones de sarro persistentes (depósitos de calcio)
puede usar un producto de limpieza de hogar común, libre de vinagre y cloro.
Luego, limpie la bomba cuidadosamente con agua limpia.
Mantenimiento y Limpieza
¡Atención! Voltaje eléctrico peligroso.
Posibles consecuencias: Muerte o lesiones graves.
Medidas de protección:
• Unidades eléctricas e instalaciones con tensión nominal de U > 12 V AC o U >30 V DC ubicadas en el agua: Aísle
las unidades e instalaciones (apague o desconecte del suministro de la corriente) antes de meter la mano en el agua.
• Aísle la unidad antes de iniciar cualquier tipo de trabajo.
• Proteja la unidad previniendo que se encienda por error.
2.
3.
4.

- Español -
18
Almacenamiento/Acondicionamiento para el invierno
● Deje de operar la unidad cuando la temperatura del agua baja a menos de 46 °F (8 °C) o, a más tardar cuando se
esperan temperaturas bajo cero.
● Limpie la unidad completamente, revise si hay daños.
● Asegúrese que el lugar de almacenamiento no esté accesible por niños.
Componentes de desgaste
La unidad del impulsor es un componente de desgaste y está excluido de la garantía.
Desecho
¡No deseche esta unidad en conjunto con la basura doméstica! Primero deshabilite la unidad al cortar los cables.
Puede obtener información adicional sobre el reciclaje de este producto de su autoridad municipal local.
Problema Causa Solución
La unidad
no hace la
función de
succión
El suministro de la corriente no está
conectado
Conecte la bomba al suministro de la corriente, Vericar las
líneas de alimentación para asegurarse de que la tensión es
correcta
Impulsor está bloqueado, la varilla
roto
Remueva la malla de entrada y/o el cobertor de la bomba y
el alojamiento del impulsor para exponer el impulsor. Gire
el impulsor para ver si está roto o atascado por residuos.
Asegúrese también que la varilla cerámica y los soportes no
están quebrados.
Fuente o vaciador tapados Revise si hay retorceduras u obstrucciones los tubos o escupe.
La bomba no está completamente
sumergida
Sumerge la bomba completamente en el agua
Flujo
insuciente
Control de ujo demasiado cerrado Ajuste el control de ujo
La pantalla está obstruida Limpie
Las tuberías están bloqueadas Limpie o reemplace la tubería
Hay un pliegue en la tubería Elimine el pliegue, reemplace la tubería de ser necesario
Pérdida de ujo excesivo en la
tubería causada por fricción
○ Reduzca el largo de la tubería para reducir pérdida de fricción
○ Seleccione mayor diámetro de manguera y adaptador.
Sobrecarga de la bomba. El ujo
será detenido automáticamente para
proteger la bomba
○ Limpie el alojamiento de la bomba
○ Reduzca la temperatura del ambiente (p.ej., asegúrese que
está cumpliendo con las especificaciones de la temperatura del
agua, evite la exposición a la luz del sol directa)
La bomba no está completamente
sumergida
Sumerge la bomba completamente en el agua
Impulsor desgastado Reemplace el montaje del impulsor
La unidad
se apaga
después
de un corto
periodo de
operación
Excesivo de agua sucia Limpie la caja del impulsor, rodamiento y del impulsor de la
bomba y limpiar el agua de la fuente
Impulsor está bloqueado, la varilla
roto
Remueva la malla de entrada y/o el cobertor de la bomba y
el alojamiento del impulsor para exponer el impulsor. Gire
el impulsor para ver si está roto o atascado por residuos.
Asegúrese también que la varilla cerámica y los soportes no
están quebrados.
La temperatura del agua está
demasiado alta
Temperatura del agua máxima: +95 F° (+35 °C)
Resolución de problemas

- Español -
19
18
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
Modelo No. de
modelo
Tensión
nominal
Consumo
eléctrico
Tasa
de ujo
máxima
Columna de
agua
Longitud
de cable
Conexiones
para tubería Dimensiones
320 45414 120V /
60 Hz 0.4 A / 23 W 1211 LPH 1.9 m 5 m 13 / 19 mm 101 x 50.8 x 78.5 mm
Bomba para Fuentes
Pos.
Bomba para Fuentes
320
1Cobertor del frente
2Control de ujo
3Cobertor del impulsor
4Soporte de varilla
5Varilla
6Montaje del impulsor
7Adaptador de tubería
DI 13mm
8Adaptador de tubería
DI 19mm
1
2
34
5
6
87
4

OASE North America INC. · www.oase-livingwater.com
46603/09-16
