OEZ BD250NE305-250-V User manual

BD250NE305-250-V OD-BHD-KS02
OD-BD-MS01
2x CS-BD-A011
ENGLISH
ČESKY
INSTRUCTIONS FOR USE, NÁVOD K POUŽITÍ
1
Montáž, obsluhu a údržbu smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací.
Installation, service and maintenance of the electrical equipment may be carried out by
an authorized person only.
SWITCH-DISCONNECTOR
ODPÍNAČ
BD250NE305-250-V
991183c Z00
OEZ s.r.o., edivská 339, 561 51 Letohrad, Czech Republic, www.oez.czŠ

- 2 -

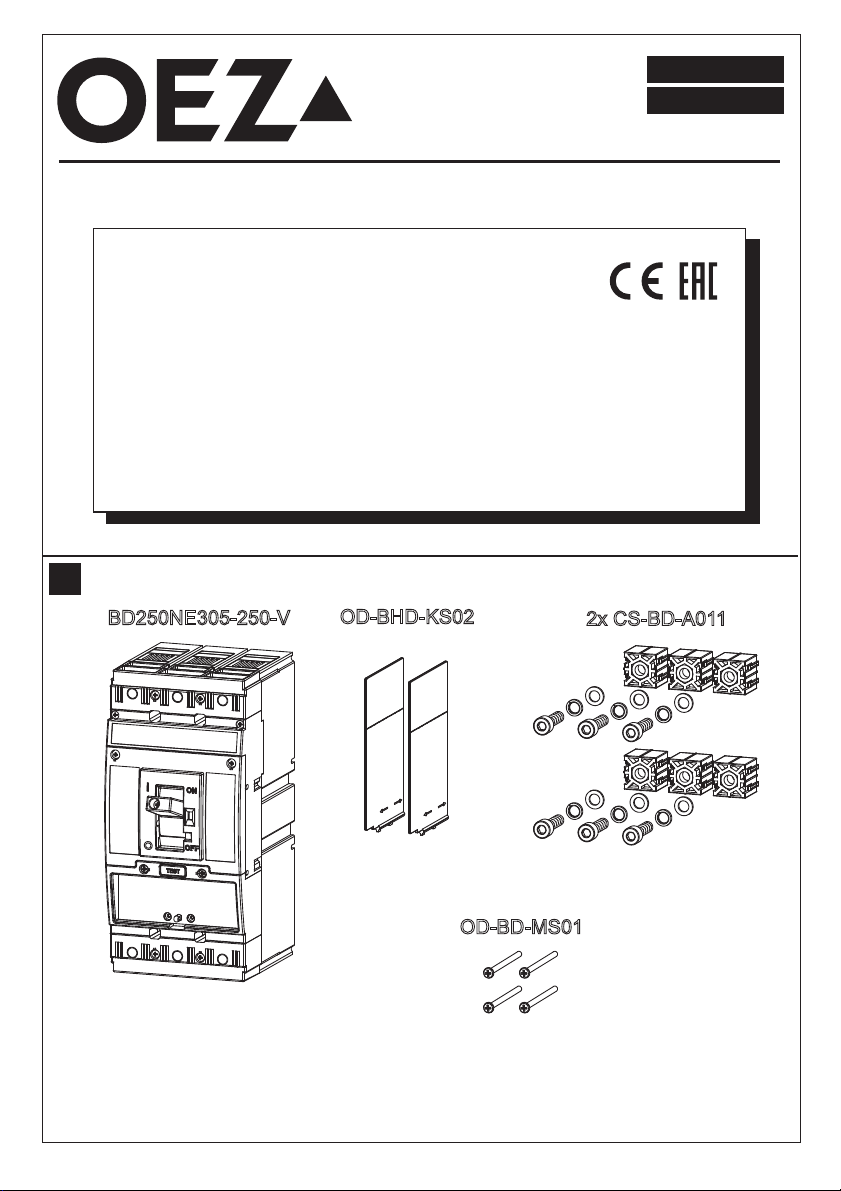

MOUNTING
MONTÁŽ
2
!
Removal of the blinding block is forbidden!!!
Vyjmutí zaslepovacího bloku odpínače je zakázáno!!!
3
1 Nm
991183c Z00

- 3 -
1
23
PS-BHD-...
10
SP-BHD-...
SV-BHD-...
Test !
F
Auxiliary releases
Pomocné spouště
Signal switch
Návěstní spínač
Relative switch
Relativní spínač
Auxiliary switch
Pomocný spínač
1
2
10
3
MP-B...
PS-BHD-2000 PS-BHD-0200 PS-BHD-1100
1
0
0
0
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
0
1
1
1
PS-BHD-0010
1
1
0
1
0
0
1
0
SP-BHD-0002 PS-BHD-0010
0
0
1
1
1
1
0
0
PS-BHD-0010
1
0
0
0
0
1
1
1
1232
3
2
3
2
3
.2 .4
.1
.1-.2
.1-.4
.2 .4
.1
.1-.2
.1-.4
.2 .4
.1
.1-.2
.1-.4
.3 .3
.4.4
.1 .3
.4.2
.1 .1
.2.2
.3
.4
.1
.2
.3
.4
.1
.2
.3
.4
.1
.2
10
1=closed
0
sepnuto
=open
rozepnuto
State of
switch-disconnector
Stav odpínače
1)*
2)*
4
991183c Z00

- 4 -
3.3
A2
J
10.Y4
10.Y2
1.4
1.2
2.2
2.4
3.4
2.4
3.2
3.4
6
4
2
10.Y2
ZV-BD ZO-BD
6
4
2
F2
F1
1.PS-BHD-0100
1.PS-BHD-1000
TEST
V
3.PS-BHD-0100
3.PS-BHD-1000
2.PS-BHD-0100
2.PS-BHD-1000
T3
T2
T1
Q
ZV-BD ZO-BD
1.3
10.Y3
10.Y1
10.Y1
SE-BD-...
1.1
135
2.3
2.1
3.3
3.1
2.3
135
3.2
2.2
3.4
2.2
PS-BHD-0200
PS-BHD-1100
PS-BHD-2000
2.1
2.1
3.3
3.1
B1
A1
F12
B2
SP
A1
A2
2.PS-BHD-0010
1.PS-BHD-0010
3.1
3.2
3.4
2.1
2.2
2.4
SO3
142
SO2
142
SO1
241X2
3
1246
510
8
7912
11 13 15
14
3
X1
1246
510
8
7912
11 13 15
14
3.PS-BHD-0010
MP
MP
PE N -
6
X3 82X4 21
NC
L +
X3 5
1
4
3
97
C
S5
NO
OFF
B
Q3
ON
S
SWITCH-DISCONNECTOR BD250NE305-250-V WITH ACCESSORIES ODPÍNAČ BD250NE305-250-V S PŘÍSLUŠENSTVÍM
5
991183c Z00

- 5 -

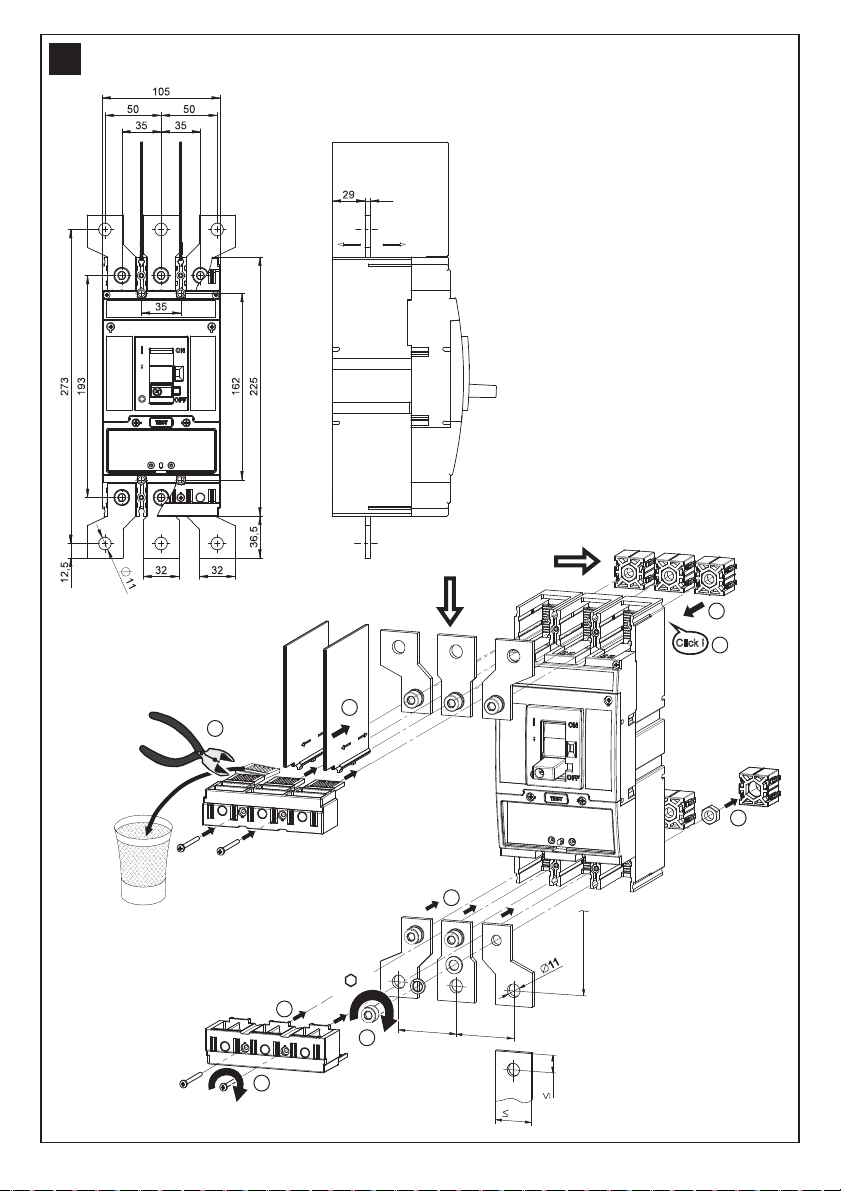

FIXED DESIGN, FRONT CONNECTION
PEVNÉ PROVEDENÍ, PŘEDNÍ PŘÍVOD
6
4xM4
100 ÷ 150
35,5
91,5
DRILLING DIAGRAM
VRTACÍ PLÁN
OD-BHD-KS02
CS-BD-A011
M8
F
0,8 Nm
Click !
8.
1.
2.
3.
4.
5.
6.
9.
7.
15 Nm ... 6
193
BD250NE305-250-V
991183c Z00
25
12,5

- 6 -

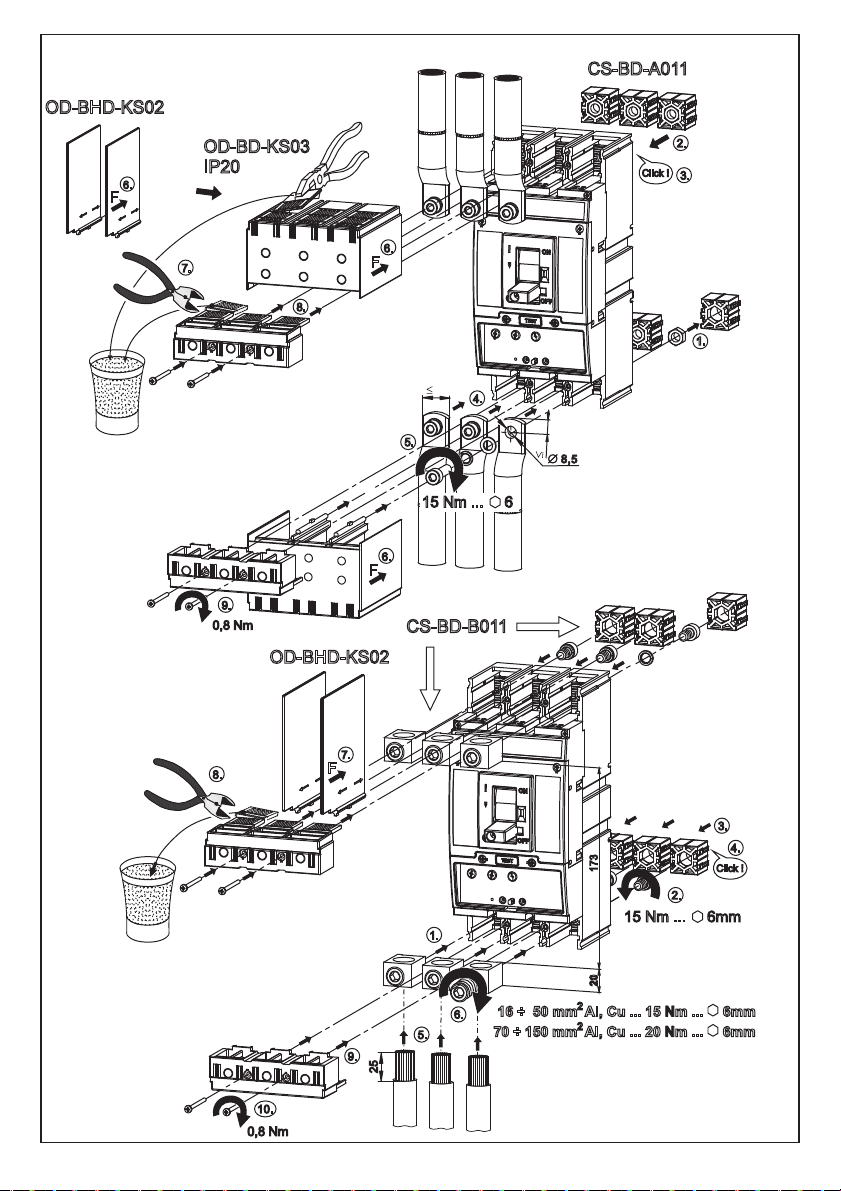

CS-BD-B011
Click !
4.
0,8 Nm
3.
1.
2.
9.
6.
5.
OD-BHD-KS02
F7.
8.
10.
15 Nm ... 6mm
16 ÷ 50 mm Al, Cu ... 15 Nm ... 6mm
2
70 ÷ 150 mm Al, Cu ... 20 Nm ... 6mm
2
25
173
20
BD250NE305-250-V
991183c Z00
OD-BD-KS03
IP20
CS-BD-A011
Click !
2.
3.
M8
1.
5.
4.
15 Nm ... 6
6.
F
6.
F
7.
0,8 Nm
9.
25 ÷ 150 mm Cu ( Klauke )
2
25 ÷ 120 mm Al ( Klauke )
2
OD-BHD-KS02
F6.
8.
or
nebo
BD250NE305-250-V
13
25

- 7 -
0,8 Nm
Click !
2.
3.
M8
1.
4.
5.
15 Nm ... 6
16 ÷ 50 mm Al, Cu ... 15 Nm ... 6mm
2
70 ÷ 150 mm Al, Cu ... 20 Nm ... 6mm
2
25
6.
43
7.
8.
F
10.
11.
CS-BD-B021
OD-BD-KS03
IP20
8.
F
OD-BHD-KS02
F
8.
9.
301
or
nebo
BD250NE305-250-V
991183c Z00

193 225
271
248 319
35 35
162
35
105
335
30
25
219 269
22 22
42 28
105
- 8 -
8.
F
0,8 Nm
10.
11.
OD-BD-KS03
IP20
F
OD-BHD-KS02
F
8.
9.
Click !
2.
3.
M8
1.
4.
5.
15 Nm ... 6
30
6.
55
8.
319
7.

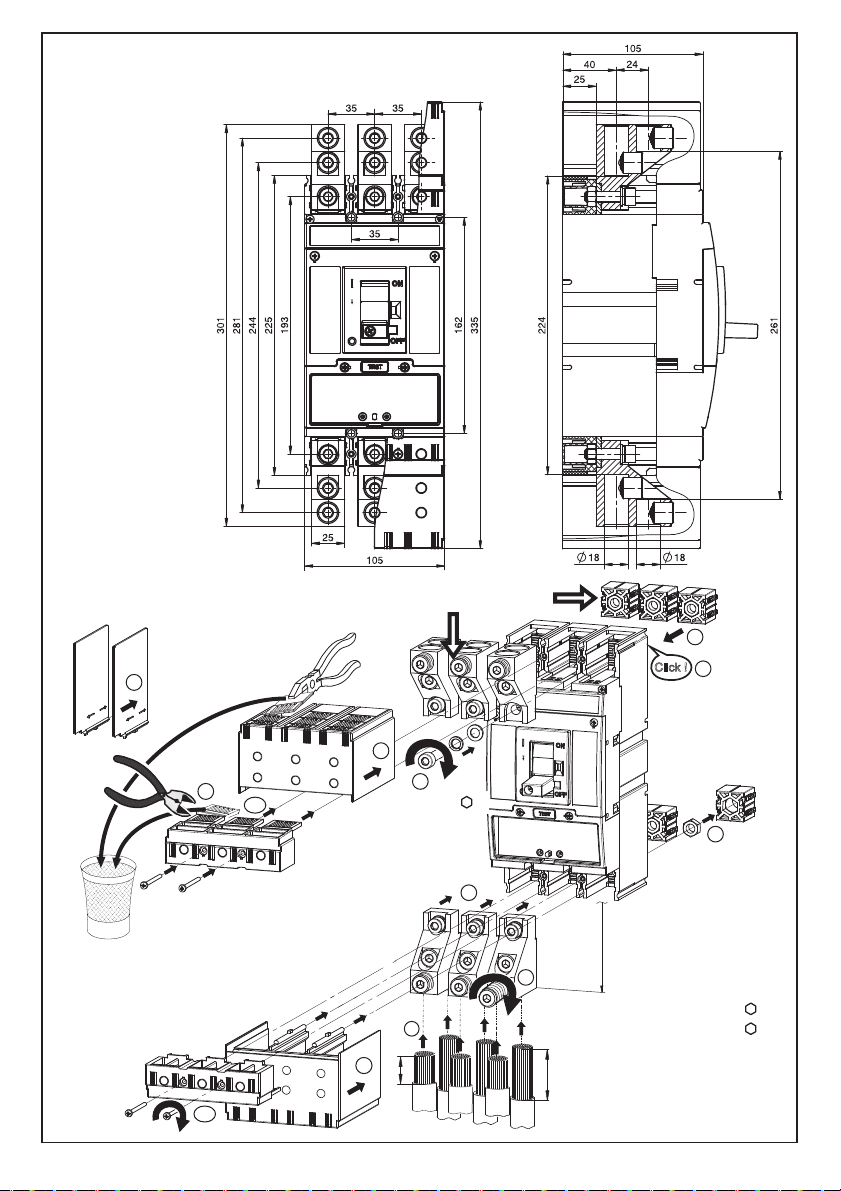

CS-BD-B022
120 ÷ 150 mm Al, Cu ... 25 Nm ... 8mm
2
185 ÷ 240 mm Al, Cu ... 30 Nm ... 8mm
2
or
nebo
BD250NE305-250-V
991183c Z00

- 9 -
Click !
3.

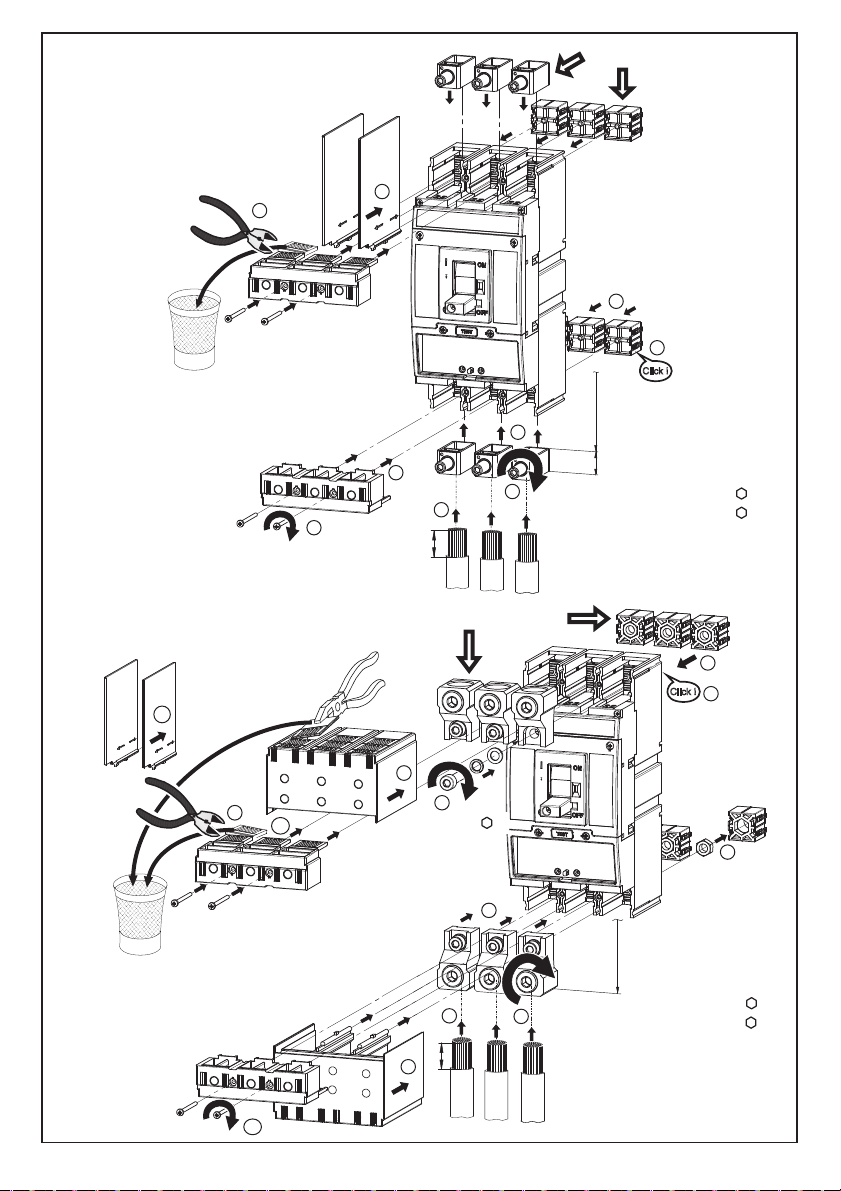

CS-BD-T011
4.
OD-BHD-KS02
F6.
7.
0,8 Nm
8.
1.
2.
5.
9.
10 ÷ 50 mm Cu ... 15 Nm ... 5 mm
2
70 ÷ 150 mm Cu ... 20 Nm ... 5 mm
2
25
173
20
BD250NE305-250-V
Click !
2.
3.
M8
1.
4.
5.
15 Nm ... 6
8.
F
0,8 Nm
10.
11.
OD-BD-KS03
IP20
8.
F
OD-BHD-KS02
9.
273
F
8.
7.
CS-BD-B012
120 ÷ 150 mm Al, Cu ... 25 Nm ... 8mm
2
185 ÷ 240 mm Al, Cu ... 30 Nm ... 8mm
2
30
6.
or
nebo
BD250NE305-250-V
991183c Z00

- 10 -
DRILLING DIAGRAM
VRTACÍ PLÁN
FIXED DESIGN, REAR CONNECTION
PEVNÉ PROVEDENÍ, ZADNÍ PŘÍVOD
7
BD250NE305-250-V
991183c Z00

- 11 -
4
OD-BHD-KS02
M8
F
0,8 Nm
8.
1.
5.
6.
9.
7.
15 Nm ... 6
Click !
2.
3.
4.
CS-BD-A037
273
50
50
BD250NE305-250-V
FIXED DESIGN, CONNECTING SET CS-BD-A037 - pole spacing 50mm (substitute for BA5...37)
PEVNÉ PROVEDENÍ, PŘIPOJOVACÍ SADA CS-BD-A037 - roztečpólů 50mm (náhrada za BA5...37)
8
991183c Z00
16
32

- 12 -
M8
5.
15 Nm ... 6
Click !
2.
3.
1.
4.
0,8 Nm
8.
9.
OD-BHD-KS02
F6.
7.
CS-BD-A039
25 308
70
70
BD250NE305-250-V
FIXED DESIGN, CONNECTING SET CS-BD-A039 - pole spacing 70mm (substitute for BA5...39, J2UX)
PEVNÉ PROVEDENÍ, PŘIPOJOVACÍ SADA CS-BD-A039 - roztečpólů 70mm (náhrada za BA5...39, J2UX)
9
991183c Z00
22
44

- 13 -

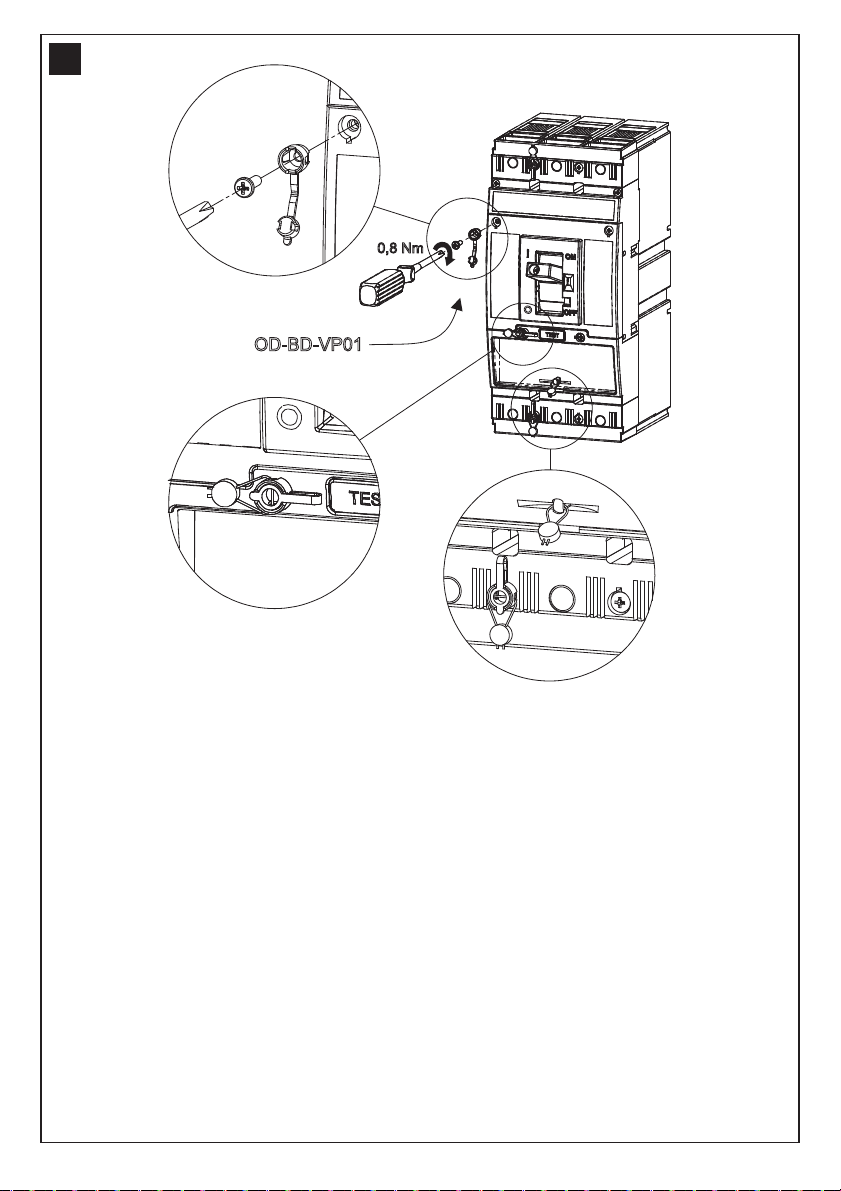

Sealing
Plombování
10
991183c Z00
OD-BD-VP01
0,8 Nm
BD250NE305-250-V

- 14 -

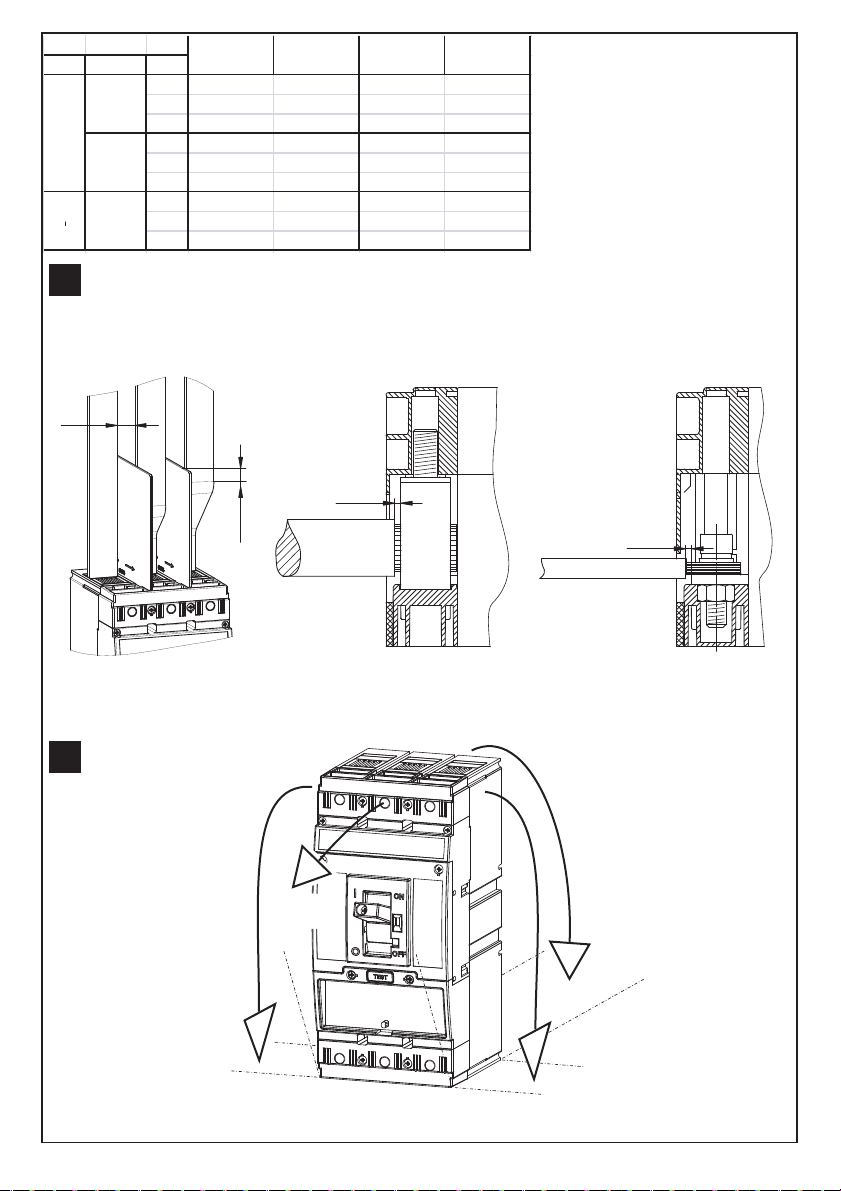

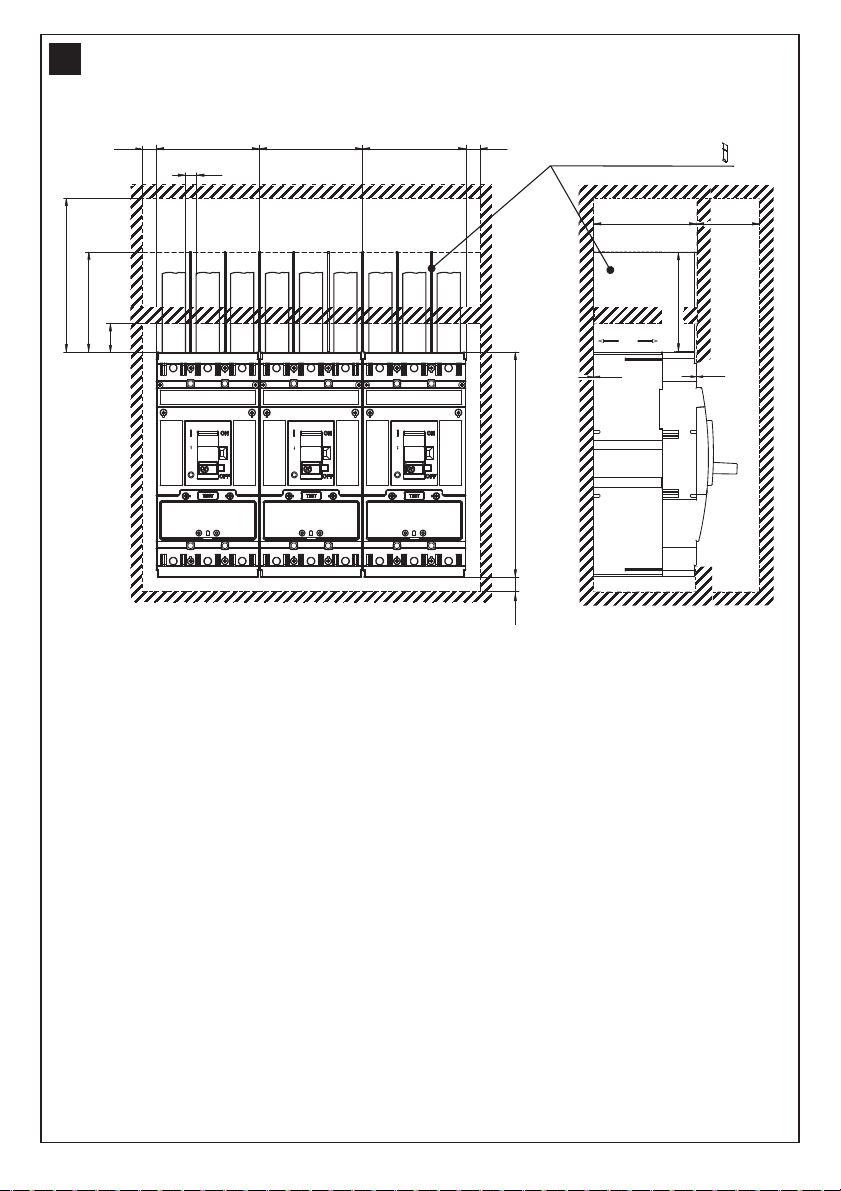

MINIMUM DEIONIZATION SPACE WITHOUT EARTHED METALLIC CONSTRUCTIONS
MINIMÁLNÍ DEIONIZAČNÍ PROSTOR BEZ KOVOVÝCH UZEMNĚNÝCH KONSTRUKCÍ
11
A - minimum distance between the switch-disconnector and bare wall (this is valid for insulated conductors, cables, flexi bars or
rear connection)
A1 - minimum length of insulation of bare conductors (with use of insulating barriers OD-BHD-KS02 from 100 mm to max.
150 mm, possibly with additional insulation of conductors above the barriers to A1 level)
A2 - minimum distance between the switch-disconnector and bare wall (this is valid for bare conductors and busbars), ... between
the switch-disconnector and busbar, ... between two switch-disconnectors installed vertically above each other, ... between
bare leads of two switch-disconnectors above each other
C, D, E, F, G - minimum distance between switch-disconnector and bare earthed wall
H - minimum distance between bare conductors
- minimální vzdálenost mezi odpínačem a neizolovanou uzemněnou stěnou (platí pro izolované vodiče, kabely, flexibary nebo zadní
přívod)
- minimální délka izolace holých vodičů (použitím izolačních přepážek OD-BHD-KS02 od 100 mm do max. 150 mm, případně
doplňkovou izolací vodičů nad přepážkami minimálně na hodnotu A1)
- minimální vzdálenost mezi odpínačem a neizolovanou uzemněnou stěnou (platí pro neizolované vodiče a sběrnice), ... mezi
odpínačem a sběrnicí, ... mezi dvěmi odpínači umístěnými vertikálně nad sebou, ... mezi neizolovanými přívody dvou odpínačů
nad sebou
- minimální vzdálenost mezi odpínačem a neizolovanou uzemněnou stěnou
- minimální vzdálenost mezi neizolovanými vodiči
G=0
225
H
C=20
B=105
C=20 B=105 B=105
D=20
E=105
F=0
G
A
A1
A2
100 ÷ 150
OD-BHD-KS02 2x
991183c Z00

- 15 -
max.3
max.3
Flexibar
H
> 15 mm
G H
A
A1
A2
A
A1
A2
A
A1
A2
> 80 mm
150 mm
50 mm
50 mm
100 mm
200 mm
BD250
< 80 mm
?10 mm
?30 mm
100 mm
150 mm
50 mm
100 mm
U=230 V AC
?10 mm
50 mm
150 mm
200 mm
50 mm
150 mm
200 mm
U=415 V AC U=500 V AC U=690 V AC
50 mm
150 mm
250 mm
In use of insulated conductors, cables, flexi bars or rear connection, it is not necessary to use OD-BHD-KS02 insulating barriers
for U 415V AC.
Při použití izolovaných vodičů, kabelů, flexibarů nebo zadního přívodu není nutné do U 415V AC použít izolační přepážky OD-BHD-KS02.
12
Operating positions
Pracovní polohy
13
≤
≤
90°
90°
90°
25°
991183c Z00

- 16 -
F
0,8 Nm
1. 5.
CONDUCTOR HOLDER
DRŽÁK VODIČŮ
OD-BD-DV01
OD-BD-DV01
Extraction
Vyjmutí
Insert
Vložení
14
15 Only materials which have low adverse environmental impact and which do not contain dangerous
substances as specified in ROHS directive have been used in the product. According to WEEE directive,
the product becomes electric waste after the end of its life cycle, to which rules for collection,
recycling and further use apply.
Ve výrobku jsou použity materiály s nízkým negativním dopadem na životní prostředí, které neobsahují
zakázané nebezpečné látky dle ROHS. Podle směrnice WEEE se výrobek stává po skon ení jeho
ivotního cyklu elektroodpadem, na který se vztahují pravidla pro sběr, recyklaci a dal í vyu ití.
č
žš ž
F
F
Click !
3.
2.
4.
991183c Z00

- 1 - 991183c Z00
ESPAÑOL SLOVENSKY
FRANÇAIS ПО-РУССКИ
ROMANA PO POLSKU
DEUTSCH
BD250NE305-250-V

- 2 - 991183c Z00
Návod k použitiu
SLOVENSKY
Odpínač- BD250NE305-250-V
1
Montáž, obsluhu a údržbu môže vykonávaťiba osoba s odpovedajúcou elektrotechnickou
kvalifikáciou.
2
Montáž
3
Odňatie zaslepovacieho bloku je zakázané!!!
4
(1) PS-BHD-... Návestný spínač
(2) PS-BHD-... Relatívny spínač
(3) PS-BHD-... Pomocný spínač
(10) SP-BHD-..., SV-BHD-... Pomocné spúšte
1)* 1= zopnuté
0= rozopnuté
2)* Stav odpínača
5
OdpínačBD250NE305-250-V s príslušenstvom
6
Pevné prevedenie
Predný prívod
7
Zadný prívod
8
Pripájacia sada CS-BD-A037
Rozstup pólov 50 mm
( Náhrada za BA5..37)
9
Pripájacia sada CS-BD-A039
Rozstup pólov 70 mm
( Náhrada za BA5..39)
10
Plombovanie
11
Minimálny deionizačný priestor bez kovových uzemnených konštrukcií
A - Minimálna vzdialenosťmedzi odpínačom a neizolovanou uzemnenou stenou (platí pre
izolované vodiče, káble, flexibary alebo zadný prívod)
A1 - Minimálna dĺžka izolácie holých vodičov (použitím izolačných prepážok OD-BHD-KS02
od 100 mm do max. 150 mm, prípadne doplnkovou izoláciou vodičov nad prepážkami
minimálne na hodnotu A1)
A2 - Minimálna vzdialenosťmedzi odpínačom a neizolovanou uzemnenou stenou (platí pre
neizolované vodiče a zbernice),
... medzi odpínačom a zbernicou
... Medzi dvoma odpínačmi umiestnenými vertikálne nad sebou
... medzi neizolovanými prívodmi dvoch odpínačov nad sebou
C,D,E,F,G - Minimálna vzdialenosťmedzi odpínačom a neizolovanou uzemnenou stenou
H - Minimálna vzdialenosťmedzi neizolovanými vodičmi
12
Pri použití izolovaných vodičov, káblov, flexibarov lebo zadného prívodu nie je potreba do
U ≤415 V AC použiťizolačné prepážky OD-BHD-KS02.
13
Pracovné polohy
14
Držiak vodičov OD-BD-DV01
Vloženie
Vyňatie
15
Vo výrobku sú použite materiály s nízkym negatívnym dopadom na životné prostredie, ktoré
neobsahujú zakázané látky podľa ROHS.
Podľa smernice WEEE sa výrobok stáva po skončení jeho životného cyklu elektroodpadom,
na ktorý sa vzťahujú pravidlá pre zber, recykláciu a ďalšie využitie.

- 3 - 991183c Z00
Инструкция по эксплуатации
ПО-РУССКИ
Разъединитель нагрузки - BD250NE305-250-V
1
Установку, обслуживание иуход может проводить только лицо ссоответствующей
лектротехнической квалификацией.
2
Установка
3
Извлечение блока разъединителя нагрузки из коммутационного блока запрещено!!!
4
(1) PS-BHD-... Сигнальный выключатель
(2) PS-BHD-... Относительный выключатель
(3) PS-BHD-... Вспомогательный выключатель
(10) SP-BHD-..., SV-BHD-... Вспомогательные расцепители
1)* 1= включен
0= разомкнутый
2)* Состояние разъединителя нагрузки
5
Разъединитель нагрузки BD250NE305-250-V спринадлежностями
6
Стационарное исполнение
Передний подвод
7
Задний подвод
8
Присоединительный комплект CS-BD-A037
Межполюсное расстояние 50 mm
( Замена BA5..37)
9
Присоединительный комплект CS-BD-A039
Межполюсное расстояние 70 mm
( Замена BA5..39)
10
Пломбирование
11
Мин. деионизационное пространство без металлических заземленных конструкций
A - Mинимальное расстояние между разъединителем нагрузки инеизолированной
заземленной стенкой (действительно для изолированных проводников, кабелей, гибких шин
или заднего подвода)
A1 - Минимальная длина изоляции неизолированных проводников (используя изоляционные
перегородки OD-BHD-KS02 от 100 mm до максимум 150 mm или дополнительную изоляцию
проводников над перегородками как минимум на величину А1)
A2 - Mинимальное расстояние между разъединителем нагрузки инеизолированной
заземленной стенкой (действительно для неизолированных проводников ишин),
… между разъединителем нагрузки ишиной
… между двумя разъединителями нагрузки, размещенными вертикально друг над другом
… между неизолированными вводами двух разъединителей нагрузки друг над другом
C,D,E,F,G - Mинимальное расстояние между разъединителем нагрузки инеизолированной
заземленной стенкой
H - Минимальное расстояние между неизолированными проводниками
12
При использовании изолированных проводников, кабелей, гибких шин или заднего подвода
до U ≤415 Впеременного тока нет необходимости применять изоляционные перегородки OD-
BHD-KS02.
13
Рабочие положения
14
Держатель проводников OD-BD-DV01
Установка
Извлечение
15
Визделии применены материалы смалым негативным влиянием на окружающую среду,
которые не содержат запрещенные опасные вещества, указанные вдирективе ROHS.
Согласно директиве WEEE изделие после истечения его срока службы становится
лектроотходом, на который распространяются правила для сбора, рециклирования идругого
использования.

- 4 - 991183c Z00
Instrukcja obsługi
PO POLSKU
Rozłącznik - BD250NE305-250-V
1
Montaż, obsługęi konserwacjęwykonywaćmoże wyłącznie odpowiednio wykwalifikowana
osoby z branży elektrotechnicznej.
2
Montaż
3
Odebranie modułu zaślepiającego jest zabronione!!!
4
(1) PS-BHD-... Wyłącznik sygnalizacyjny
(2) PS-BHD-... Wyłącznik stosunkowy
(3) PS-BHD-... Wyłącznik pomocniczy
(10) SP-BHD-..., SV-BHD-... Wyzwalacze pomocnicze
1)* 1= włączone
0= rozłączone
2)* Stan rozłącznika
5
Rozłącznik BD250NE305-250-V z akcesoriami
6
Wykonanie stałe
Przyłacza przednie
7
Przyłacza tylne
8
Zestaw przyłączy CS-BD-A037
Odległości 50 mm
( Zaztępczo za BA5..37)
9
Zestaw przyłączy CS-BD-A039
Odległości 70 mm
( Zaztępczo za BA5..39)
10
Plombowanie
11
Minimalna wartośc strefy dejonizacyjnej bez uziemionej metalowej konstrukcji
A - Minimalny odstęp między rozłącznikiem a scianą(zależnie od przyłaczy, kabli, przyłacza
bocznego)
A1 - Minimalna długosc izolacji na odsłoniętych złączach (z użyciem przegród
miedzyfazowych OD-BHD-KS02 od 100 mm do 150 mm, możliwe z dodatkowąizolacją
złączy po obu stronach barier do poziomu A1)
A2 - Minimalny odstęp między rozłącznikiem a scianą(zalezny od złączy i szyn),
… między rozłącznikem a szyną
… instalujemy pionowo między dwoma rozłącznikami
… pomiędzy odsłonientymi przewodami dwuch rozłączników umieszczonych obok siebie
C,D,E,F,G - Minimalny odstęp między rozłącznikiem a scianą
H - Minimalny odstęp pomiędzy przyłaczami
12
Używając izolowanych złaczy, kable, złącza elastyczne lub tylne, niema konieczności
używania przegród międzyfazowych OD-BHD-KS02 U ≤415 V AC.
13
Pozycja pracy
14
Wspornik wiązki przewodów pomocniczych OD-BD-DV01
Wsówanie
Wyciąganie
15
W wyrobie zastosowane zostały materiały z niskim negatywnym oddziaływaniem na
środowisko naturalne, które nie zawierajązakazanych niebezpiecznych substancji zgodnie z
ROHS.
Zgodnie z dyrektywąWEEE wyrób po zakończeniu cyklu żywotności staje sięodpadem
elektrycznym, który objęty jest regułami dot. zbioru, recyklingu i kolejnego wykorzystania.
