RANGER®7000
2nd Scale Interface
Instruction Manual
Manual de instrucciones del
2ºinterfaz de la báscula
Interface de 2ebalance
Manuel d’instructions
Schnittstelle für 2. Waage
Bedienungsanleitung
2ainterfaccia bilancia
Manuale di istruzioni
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2nd Scale Interface EN-1
INTRODUCTION
This Second Scale interface Kit is for use with the Ohaus Ranger®7000.
Through this kit you can connect an additional platform to the Ranger®7000.

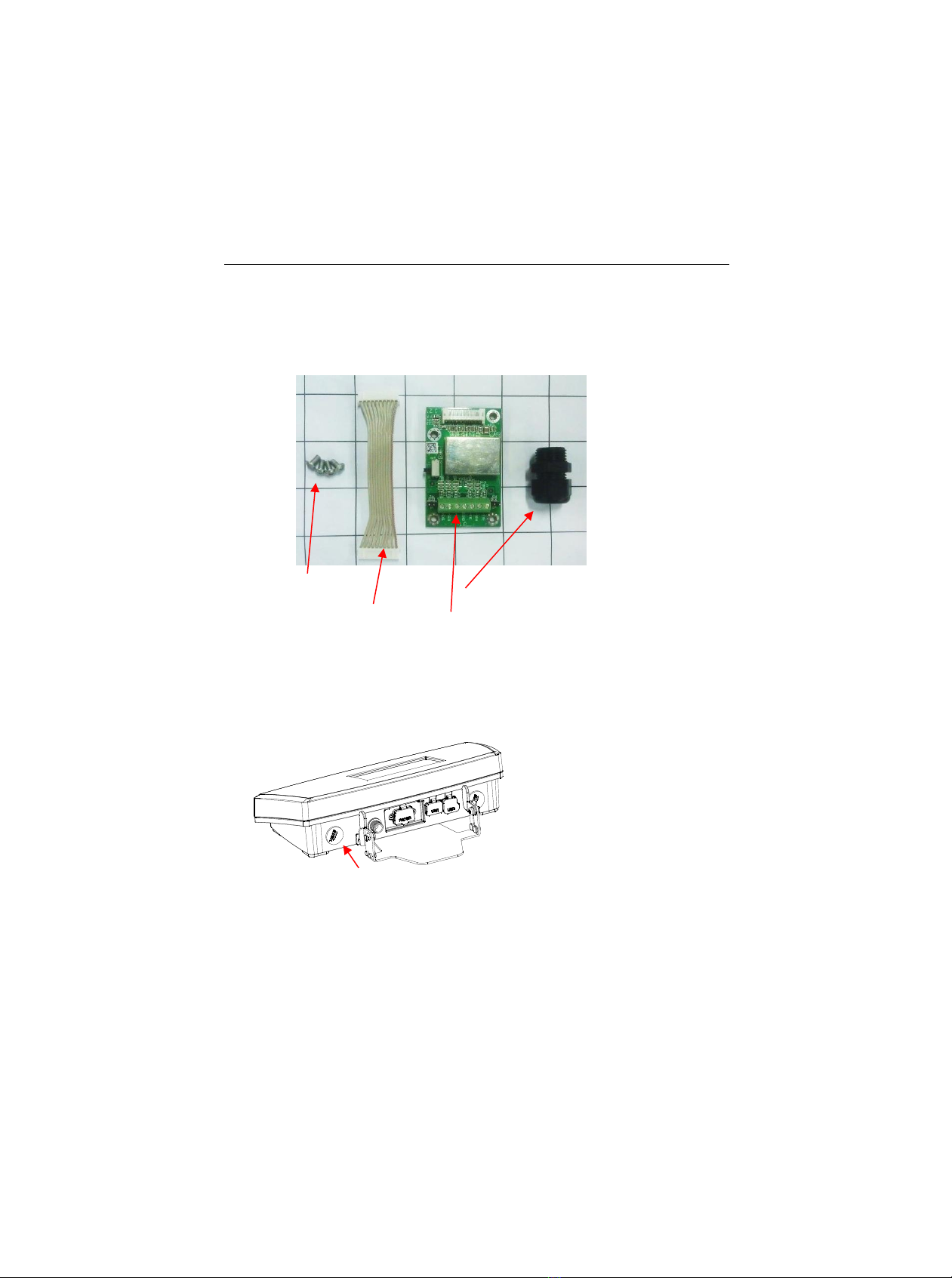

KIT CONTENTS
Screws (4)
Cable to mainboard
M16 Cable Gland
2nd Scale PC Board
INTERFACE INSTALLATION
Install the Interface module inside the terminal as shown.
1. Release the plastic plug by using a Slotted screwdriver
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

EN-2 2nd Scale Interface

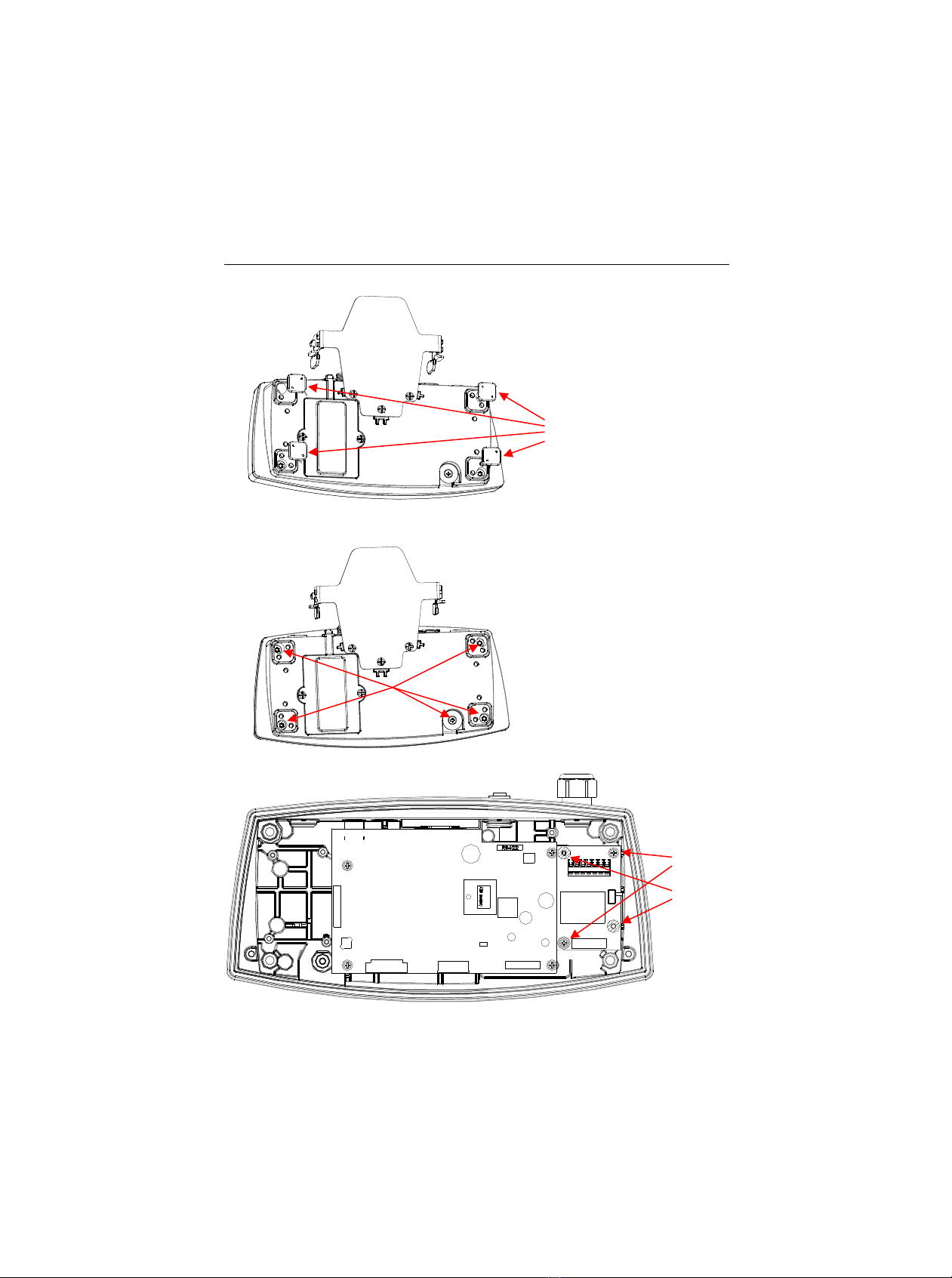

2. Remove the four rubber pads.
3. Release the five screws
4. Install the Interface PCB. Push it through the pins and secure it with the 2 screws.
Pins
Screws
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2nd Scale Interface EN-3

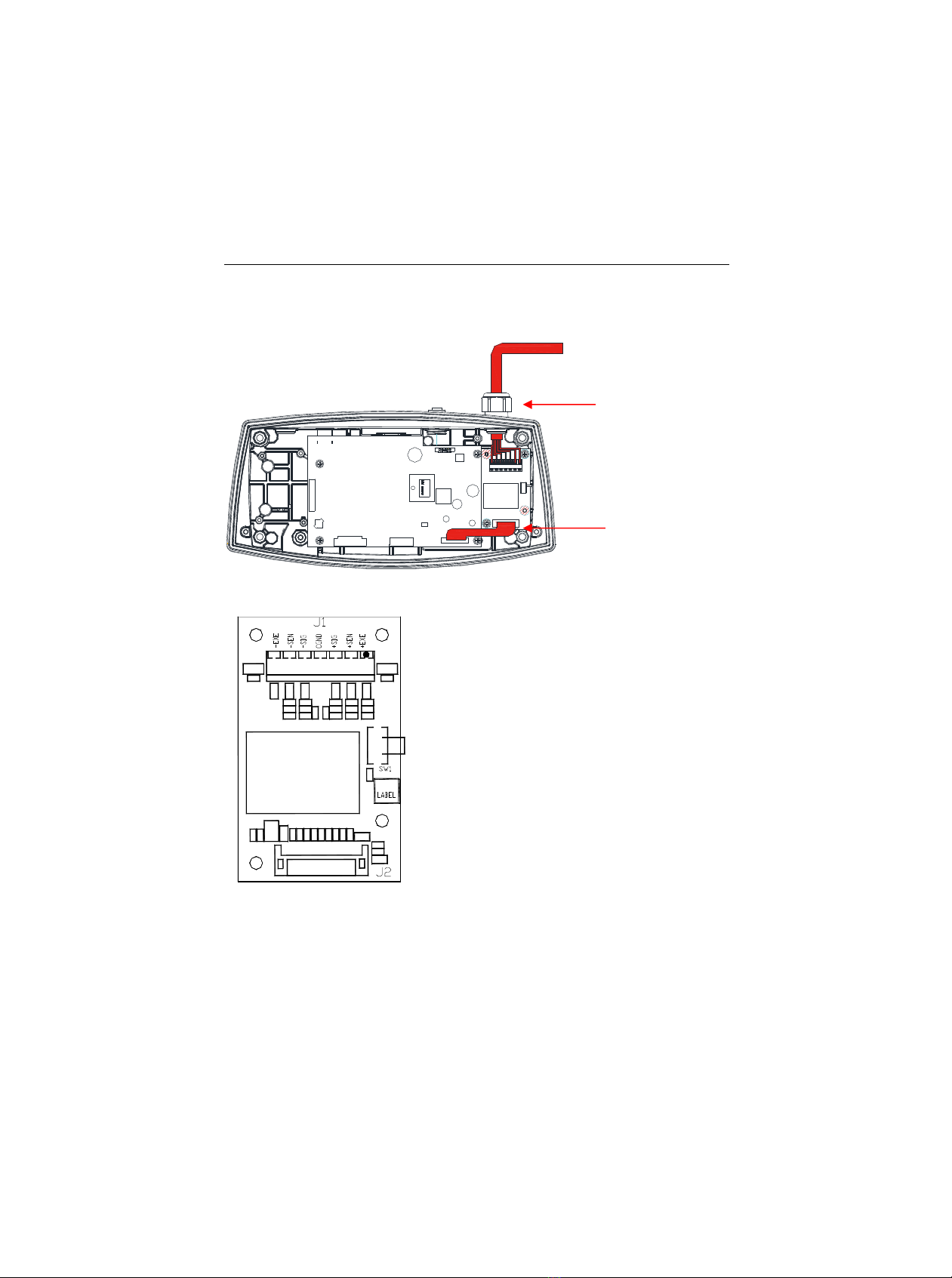

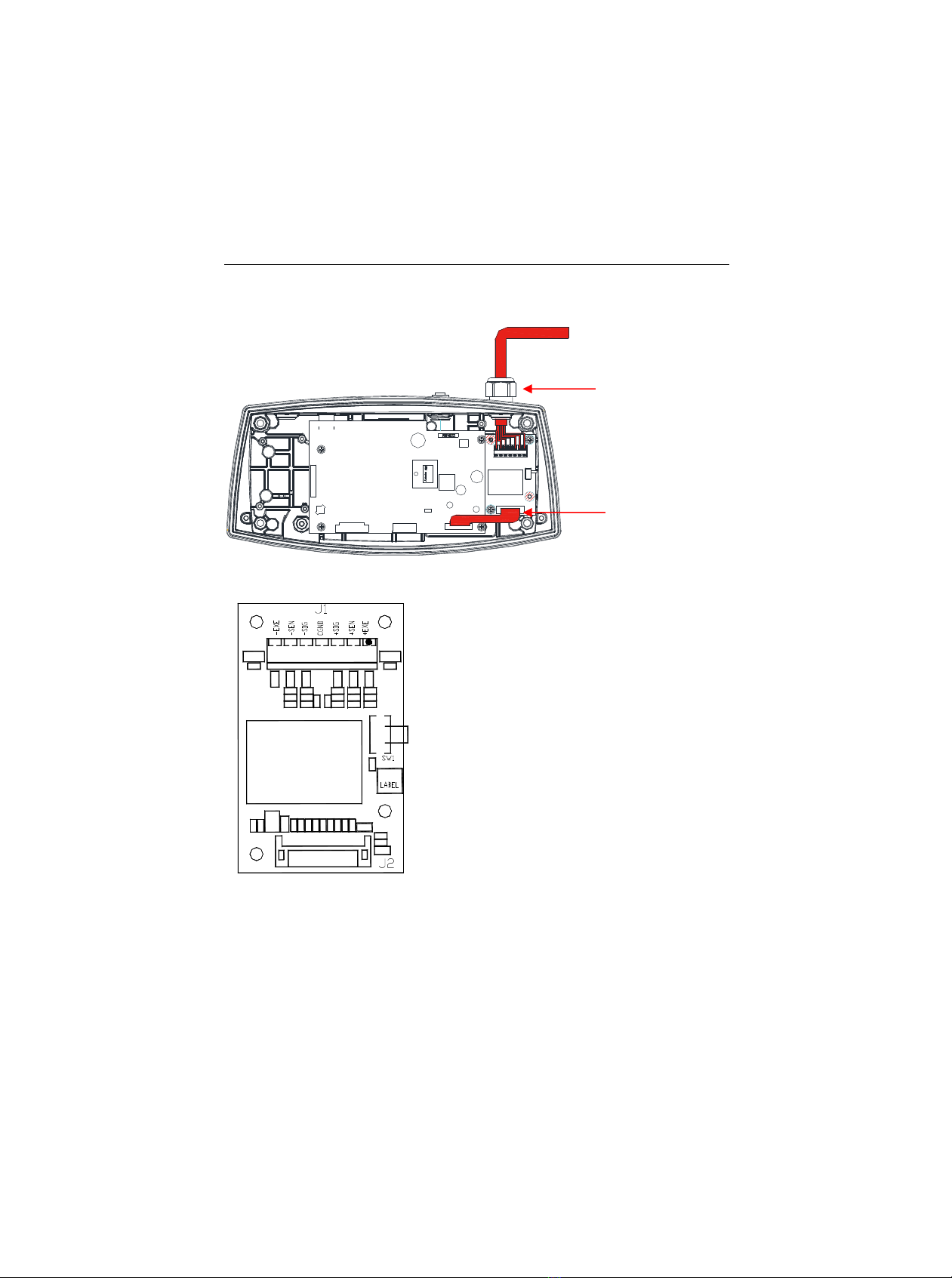

5. Install the cable gland, and pass the load cell cable through it.
Connect the cable between the A/D board and Main board.
6. Connect the load cell cable to the terminal block (J1).
7. Secure the cable gland and put the housing cover back on.
Cable Gland
Cable to Main board
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

EN-4 2nd Scale Interface
SETUP
After connecting to the 2nd weighing platform, go to menu setup to set the 2nd Plat.Capacity, 2nd
Plat.Cap.Unit and 2nd Plat.Grad and then perform a calibration.
2nd Plat.Capacity
Set the Capacity of Scale 2 using the numerical keypad
3 kg
…
30 kg
…
10000 kg
2nd Plat.Cap.Unit
Use this menu to set the primary weighing unit for Scale2:
Kilogram
Pound
2nd Plat. Grad.
Use this menu to set the readability of scale 2
Note: When the scale2 is used in Legal for trade, Resolution <= 3000e.
Press and hold the key on the overlay to switch between the main platform and the secondary
platform.
Note: Make sure to perform a calibration of the scale before using the 2nd weighing platform.
0.0005
0.001
0.002
0.005
0.01
0.02
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2nd Scale Interface EN-5

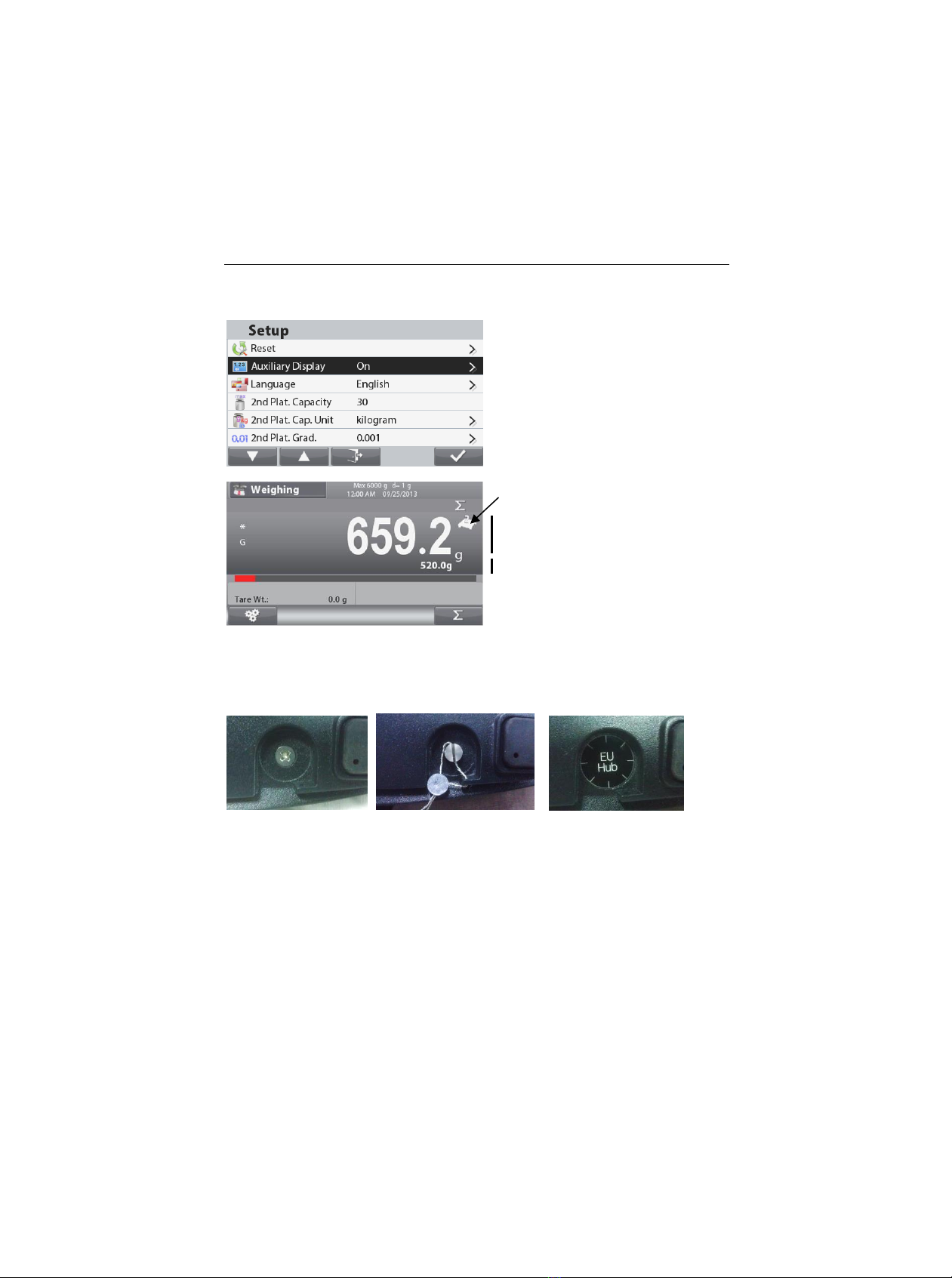

To display the weighing results of both platforms, turn on the Auxiliary Display function in the SETUP
menu (see menu structure below).
When the scale is used in trade or a legally controlled application, it must be set up, verified and
sealed in accordance with local weights and measures regulations. It is the responsibility of the
purchaser to ensure that all pertinent legal requirements are met.
Un-locked Locked with Wire Seal Locked with Paper Seal
Note: The Terminal only needs to be sealed if a second scale is attached to the optional 2nd A/D
board.
Current platform weighing result
Other platform weighing result
Current platform icon
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

EN-6 2nd Scale Interface
COMPLIANCE
Disposal
In conformance with the European Directive 2002/96 EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic waste.
This also applies to countries outside the EU, per their specific requirements.
Please dispose of this product in accordance with local regulations at the collecting
point specified for electrical and electronic equipment. If you have any questions,
please contact the responsible authority or the distributor from which you purchased
this device.
Should this device be passed on to other parties (for private or professional use), the
content of this regulation must also be related.
For disposal instructions in Europe, refer to www.ohaus.com/weee.
Thank you for your contribution to environmental protection.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2ª Interfaz de la bá scula ES-1
INTRODUCCIÓ N
Este kit de la 2ª interfaz de la bá scula se utiliza con la Ranger®7000 de Ohaus.
Mediante este kit podrá conectar una plataforma adicional a la Ranger®7000.

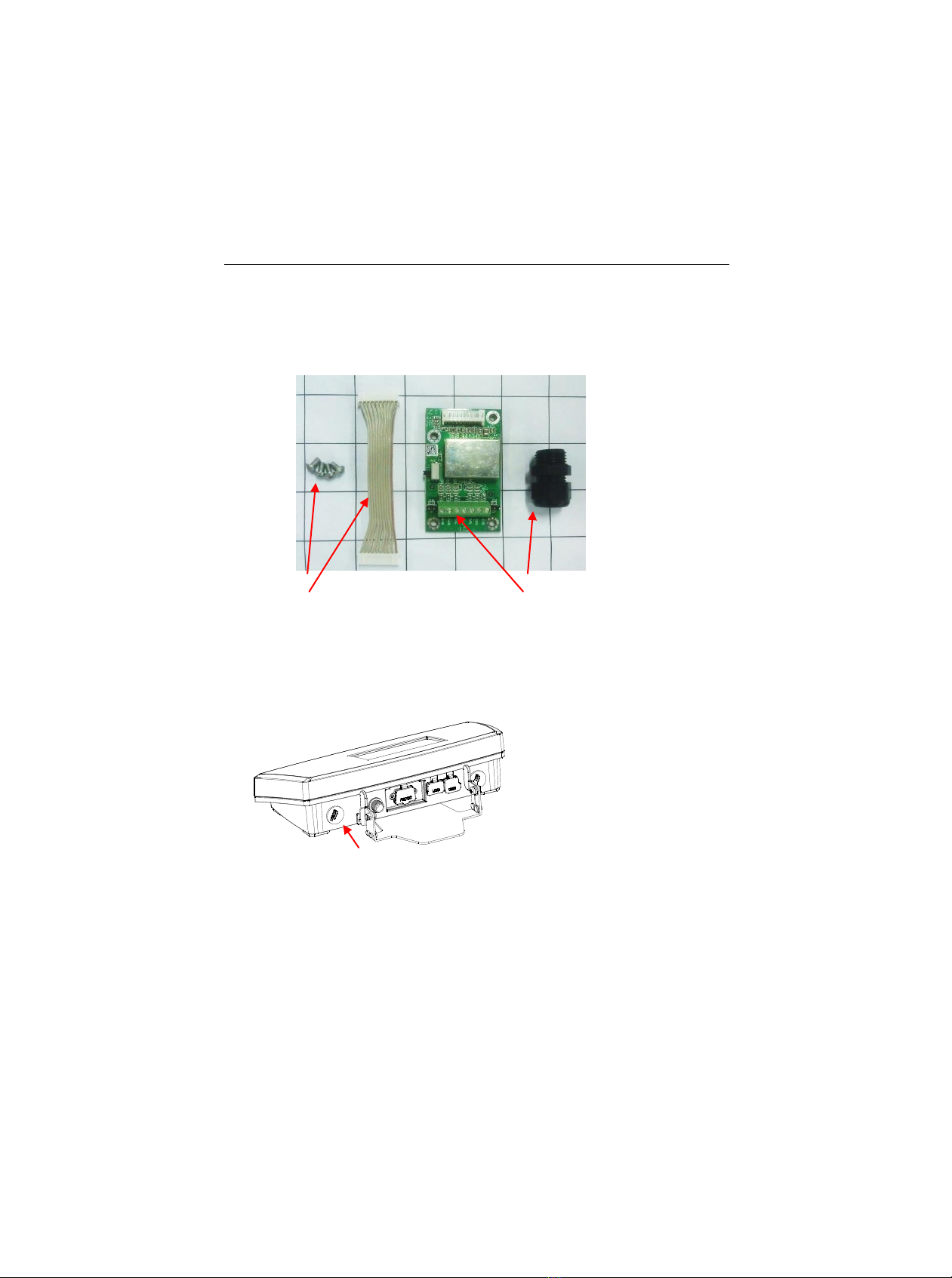

CONTENIDO DEL KIT
Tornillos (4)
Cable a la placa base
Entrada de cable M16
Placa de la 2º bá scula para el ordenador
INSTALACIÓ N DE LA INTERFAZ
Instale el mó dulo de la interfaz en el interior del terminal como se muestra.
1. Libere el enchufe de plá stico mediante un destornillador de pala plana
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

ES-2 2ª Interfaz de la bá scula
2. Quite las cuatro almohadillas de goma.
3. Quite los cinco tornillos
4. Instale el PBC de la interfaz. Empú jelo contra las patillas y asegú relo con los 2
tornillos.
Patillas
Tornillos
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2ª Interfaz de la bá scula ES-3
5. Instale la entrada de cable y pase el cable de la cé lula de carga a travé s del
mismo.
Conecte el cable entre el tablero A/D y la placa base.
6. Conecte el cable de la cé lula de carga a la regleta de terminales (J1).
7. Asegure la entrada del cable y vuelva a colocar la tapa.
Entrada del cable
Cable a placa base
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

ES-4 2ª Interfaz de la bá scula

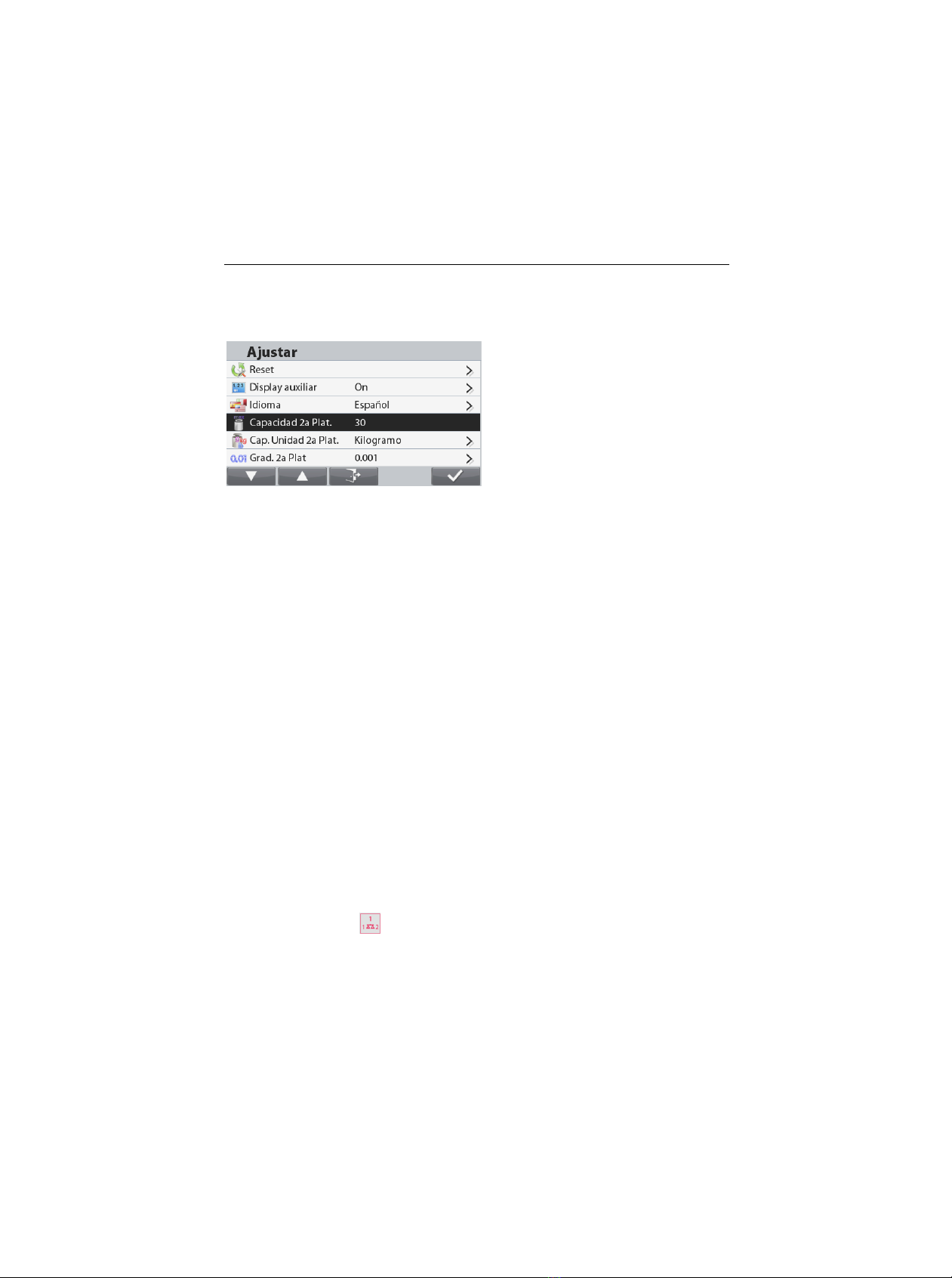

CONFIGURACIÓ N
Despué s de conectar la 2ª plataforma de pesaje, vaya a la configuració n del menú para configurar la
2nd Plat.Capacity (2ª capacidad de la plat.), la 2nd Plat.Cap.Unit (2ª unid. de Cap. de la Plat.) y 2nd
Plat.Grad (2ª Grad. de la Plat.) y despué s realice una calibració n.
2ª capacidad de la Plat.
Ajusta la capacidad de la bá scula 2 mediante el teclado numé rico.
3 kg
…
30 kg
…
10.000 kg
2ª unid. de cap. de la Plat.
Utilice este menú para establecer la unidad de pesaje primaria para la Bá scula2:
Kilogram (Kilogramo)
Pound (Libra)
2ª Grad. de la Plat.
Utilice este menú para establecer la legibilidad de la bá scula 2
Nota: Cuando se utiliza la bá scula2 en el comercio legal, la resolució n <= 3000e.
Mantenga pulsada la tecla en la cubierta para cambiar entre la plataforma principal y la
secundaria.
Nota: Asegú rese de realizar una calibració n de la bá scula antes de utilizar la 2ª plataforma de
pesaje.
0,0005
0,001
0,002
0,005
0,01
0,02
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2ª Interfaz de la bá scula ES-5
Para mostrar los resultados de pesaje de ambas plataformas, active la funció n de pantalla auxiliar en
el menú SETUP (AJUSTE) (consulte la estructura del menú a continuació n.
Si la bá scula se utiliza en el comercio o una aplicació n controlada legalmente, se debe ajustar,
verificar y sellar segú n las normas de medició n y pesaje locales. Es responsabilidad del comprador
garantizar que se cumplan todos los requisitos legales pertinentes.
Desbloqueado Bloqueado con sello de alambre Bloqueado con sello de papel
Nota: Solo necesita sellar el terminal si conecta una segunda bá scula al segundo tablero A/D
opcional.
Resultado de pesaje de la
plataforma actual
Resultado de pesaje de la otra plataforma
Icono de la plataforma actual
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

ES-6 2ª Interfaz de la bá scula
CUMPLIMIENTO
Eliminació n
En cumplimiento con la Directiva europea 2002/96 de la CE sobre residuos
de aparatos elé ctricos y electró nicos (WEEE), este dispositivo no se puede
eliminar como residuo domé stico. Tambié n se aplica en países fuera de la
UE, segú n sus requisitos específicos.
Elimine este producto segú n las normativas locales en el punto de
recolecció n especificado para equipos elé ctricos y electró nicos. Si tiene
alguna pregunta, pó ngase en contacto con la autoridad responsable o el
distribuidor del que adquirió este dispositivo.
En caso de que este dispositivo se entregara a un tercero (para uso privado
o profesional), se debe hacer referencia al contenido de esta regulació n.
Para obtener instrucciones de eliminació n en Europa, consulte
www.ohaus.com/weee.
Gracias por su contribució n a la protecció n del medioambiente.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Interface de la deuxiè me balance FR- 1
INTRODUCTION
Ce kit d'interface de la deuxiè me balance est destiné à ê tre utilisé avec la Ranger®7000 d'Ohaus.
Avec ce kit, vous pouvez connecter une plateforme supplé mentaire à la Ranger®7000.
CONTENU DU KIT
Vis (4)
Câ ble vers la carte principale
Presse-é toupe M16
Carte de la deuxiè me balance
INSTALLATION DE L'INTERFACE
Installer le module d'interface dans le terminal selon la pré sentation.
1. Dé monter la prise en plastique en utilisant un tournevis plat
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

FR-2 Interface de la deuxiè me balance

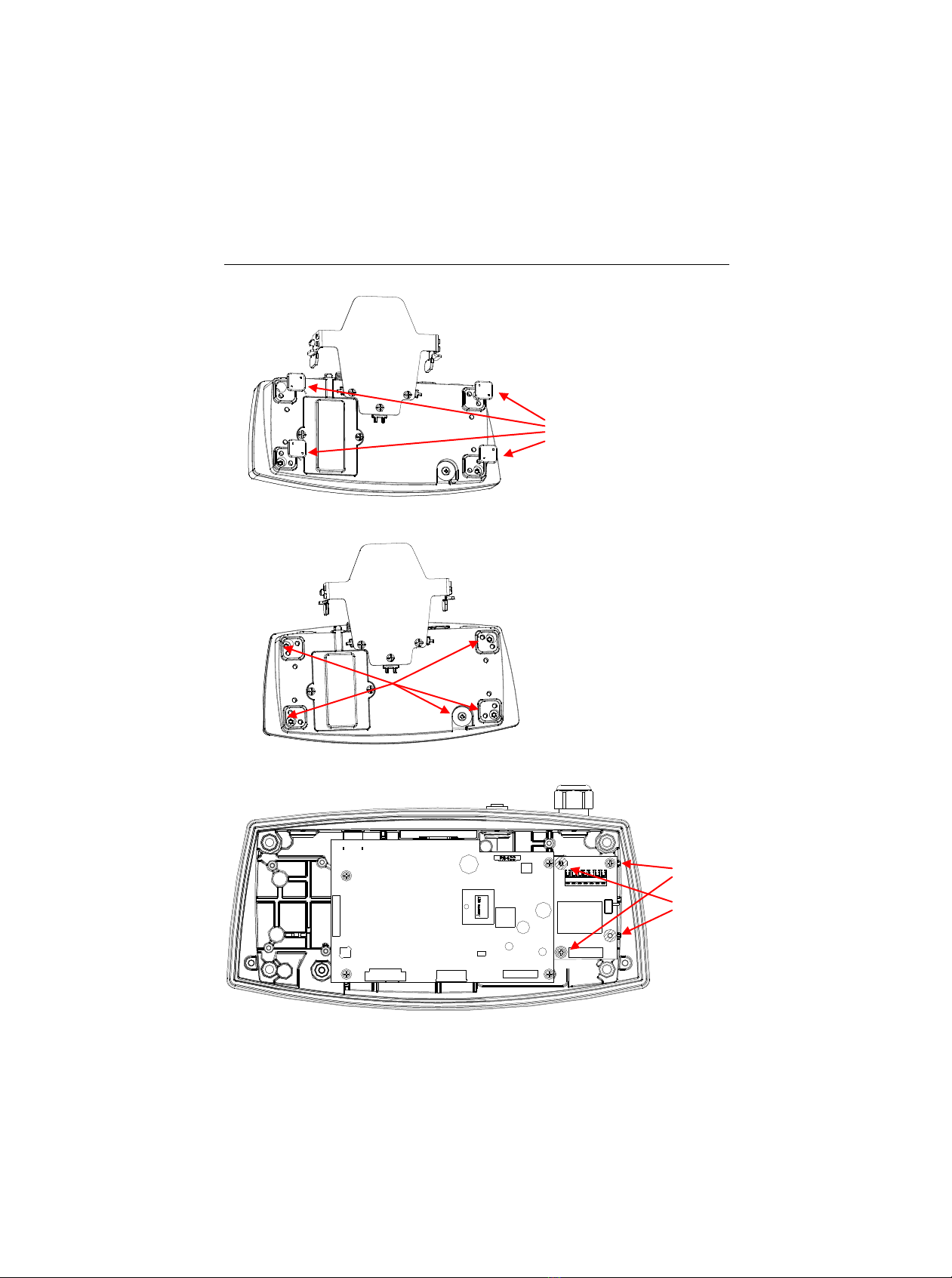

2. Dé monter les quatre patins en caoutchouc.
3. Dé monter les cinq vis.
4. Installation de la carte d'interface. Pousser celle-ci sur les broches et la maintenir
avec les 2 vis.
Broches
Vis
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Interface de la deuxiè me balance FR- 3
5. Installer le presse-é toupe et lui faire passer le câ ble du capteur au travers.
Connecter le câ ble entre la carte Analogique/Numé rique et la carte principale.
6. Connecter le câ ble du capteur au bornier (J1).
7. Fixer le presse-é toupe et remettre en place le couvercle du boîtier.
Presse-é toupe
Câ ble vers la carte
principale
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

FR-4 Interface de la deuxiè me balance
CONFIGURATION
Aprè s la connexion à la deuxiè me plateforme de pesage, se rendre sur le menu de configuration pour
dé finir la 2e Plat.Capacity, son unité et le 2e Plat.Grad, pour ensuite ré aliser un é talonnage.
2e Plat.Capacity
Dé finir la capacité de la balance 2 en utilisant le clavier numé rique.
3 kg
…
30 kg
…
10 000 kg
2e Plat.Cap.Unit
Utiliser ce menu pour dé finir l'unité principale de pesage de la Balance2.
Kilogramme
Livre
2e Plat. Grad.
Utiliser ce menu pour dé finir la lisibilité de la balance 2.
Remarque : Lorsque la balance2 est utilisé e en Mé trologie lé gale, la ré solution est <= 3000e.
Enfoncer et maintenir la touche appuyé e pour commuter entre la plateforme principale et la
plateforme secondaire.
Remarque : S'assurer de ré aliser un é talonnage de la balance avant d'utiliser la deuxiè me
plateforme de pesage.
0,0005
0,001
0,002
0,005
0,01
0,02
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Interface de la deuxiè me balance FR- 5
Pour afficher les ré sultats du pesage des deux plateformes, activer la fonction d'affichage auxiliaire
dans le menu CONFIGURATION (voir la structure du menu ci-dessous).
Lorsque la balance est utilisé e dans une application commerciale ou lé galement contrô lé e, elle doit
ê tre configuré e, inspecté e et scellé e conformé ment à la ré glementation locale des poids et mesures.
Il incombe à l'acheteur de s'assurer que toutes les conditions lé gales pertinentes sont satisfaites.
Dé verrouillé Verrouillé avec un sceau en papier Verrouillé avec un sceau filaire
Remarque : Seul le terminal doit ê tre scellé si une deuxiè me balance est attaché e à la deuxiè me
carte A/D en option.
Ré sultats du pesage de la plateforme actuelle
Ré sultats du pesage de l'autre plateforme
Icô ne de la plateforme actuelle
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

FR-6 Interface de la deuxiè me balance
CONFORMITE
Mise au rebut
Conformément à la directive européenne 2002/96/ CE sur l’équipement
é lectronique et é lectrique des dé chets (WEEE), cet appareil ne peut pas ê tre
é liminé dans des dé chets mé nagers. Ceci est é galement valable pour les pays
en dehors de l’UE, selon leurs impératifs spécifiques.
Mettre au rebut ce produit conformé ment à la ré glementation locale au point de
collecte spé cifié pour les é quipements é lectriques et é lectroniques. Pour de plus
amples informations, contacter l’autorité responsable ou le distributeur auprès
duquel vous avez acheté cet appareil.
Si cet appareil change de proprié taire (pour des raisons personnelles ou
professionnelles), cette consigne doit lui ê tre communiqué e.
Pour les instructions sur la mise au rebut en Europe, voir
www.ohaus.com/weee.
Merci de votre contribution à la protection de l’environnement.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Schnittstelle fü r 2. Waage DE-1
EINLEITUNG
Das Schnittstellen-Set fü r eine zweite Waage ist fü r die Verwendung mit der Waage Ranger®7000
von Ohaus vorgesehen.
Mit diesem Set kö nnen Sie eine weitere Plattform an der Waage Ranger®7000 anschließ en.
SET-INHALT
Schrauben (4)
Kabel zur
Hauptplatine
M16 Kabeldurchfü hrung
Platine fü r 2. Waage
INSTALLATION DER SCHNITTSTELLE
Installieren Sie das Schnittstellenmodul im Terminal wie abgebildet.
1. Nehmen Sie die Kunststoffabdeckung mit einem Schlitzschraubendreher
heraus.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]
