OHAUS RS232 User manual

2nd RS232 Serial Interface Kit
P/N 80850092
Instruction Manual
Segundo paquete de interfaz serial RS232
N/P 80850092
Manual de instrucciones
Kit de la 2e interface série RS232
Ref. 80850092
Manuel d’instructions
Satz mit 2. serieller RS232-Schnittstelle
Teilenr. 80850092
Bedienungsanleitung
Kit seconda interfaccia seriale RS232
N/P 80850092
Manuale di istruzioni

2nd RS232 Serial Interface Kit EN-1
1. INTRODUCTION
This RS232 Serial Interface Kit P/N 80850092 provides a second RS232 serial
interface for the Adventurer Pro balances. Please read this manual completely
before installation and operation.
READ ALL SAFETY WARNINGS BEFORE INSTALLING,
MAKING CONNECTIONS, OR SERVICING THE BALANCE.
FAILURE TO COMPLY WITH THESE WARNINGS COULD
RESULT IN PERSONAL INJURY AND/OR PROPERTY
DAMAGE. RETAIN ALL INSTRUCTIONS FOR FUTURE
REFERENCE.
1.1 Contents
•RS232 Printed Circuit Board (PCB)
•PCB Cable
•RS232 Cable
•Protective Cone Cover
•Screws (2) to secure the RS232
PCB
2. INSTALLATION
2.1 Safety Precautions
•Disconnect the balance from the mains power supply and remove any installed
batteries before beginning installation.
•Internal components, such as the load cell and printed circuit boards (PCB), are
delicate and need to be handled with care.
•Do not subject the internal components to static electricity discharge.
•The PCB’s should be handled by grasping the edges only and never placing
fingers on any of the runs or traces.
2.2 Installation

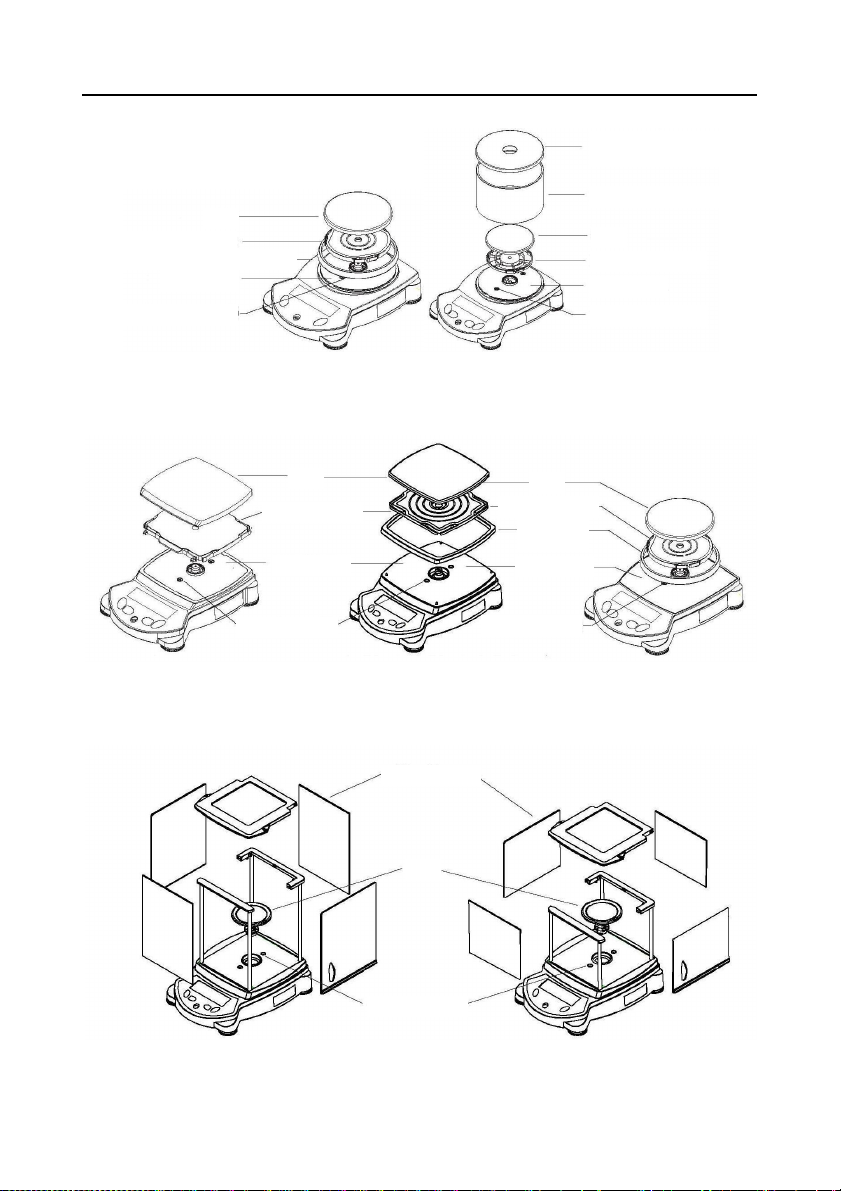

The Adventurer Pro series comes in different configurations (see Figures 1A-B-C).
Disassemble/assemble the balance according to the configuration that matches
your model.
Tools required (depending on model): Philips screwdriver or Torx driver T10 & T20.

EN-2 2nd RS232 Serial Interface Kit
Figure 1A.
Figure 1B.
Figure 1C.

2nd RS232 Serial Interface Kit EN-3
1. With power removed from the balance, remove any draft shield or draft shield
glass panels, the pan, pan support and any wind ring or adapter ring (sizes and
shapes vary) to fully expose the EMC plate on the top of the balance.
2. Remove the 2 screws and the EMC plate.
NOTE: On some models with angular wind rings, be careful not to lose the 4
corner plastic locating pins where the EMC plate slots over. These are marked
“F” (front) or “B” (back) with the markings facing inwards (note their positions in
case dislodged and needing to be re-installed).
3. Disassemble the top from the bottom housing (depending on model):
a) Small frame models: Remove the 4 feet, then remove the 4 screws inside
the openings uncovered by the removal of each foot.
NOTE: While removing the feet, avoid resting the balance on its top side
(over the load cell cone assembly). If needing to do so, place the
protective plastic cone cover from the kit over the load cell cone assembly
to minimize risk of damage to the load cell (See Figure 2A).
b) Large frame models: Remove the 2 screws (and any grounding clip) on
the top of the balance that were exposed by the removal of the EMC plate.
NOTE: If the balance was trade approved, any sealing sticker covering the
housing screws will need to be removed. In effect, the balance will have to be
re-approved and re-sealed.
4. Carefully lift the top cover from the bottom housing, mindful of the cable
connected to the main PCB assembly.
5. Unplug the cable from the main PCB assembly, then set aside the top cover.
6. Remove the 2 screws securing the COM2 cover plate towards the back and
right of the bottom housing (See Figure 2B). Discard the cover plate and 2
screws.
7. Mount the 2nd RS232 PCB over the corresponding stands, then secure with the
2 screws provided (See Figure 2C).
8. Connect the PCB cable to a) the 2nd RS232 PCB, and b) to connector CN6 on
the main PC board on the front of the balance (see Figure 2D). Route the PCB
cable towards the left side of the bottom housing.
9. Re-assemble the balance in the reverse order of the disassembly process,
being careful not to pinch any cables within or between the top and bottom
housing.

EN-4 2nd RS232 Serial Interface Kit

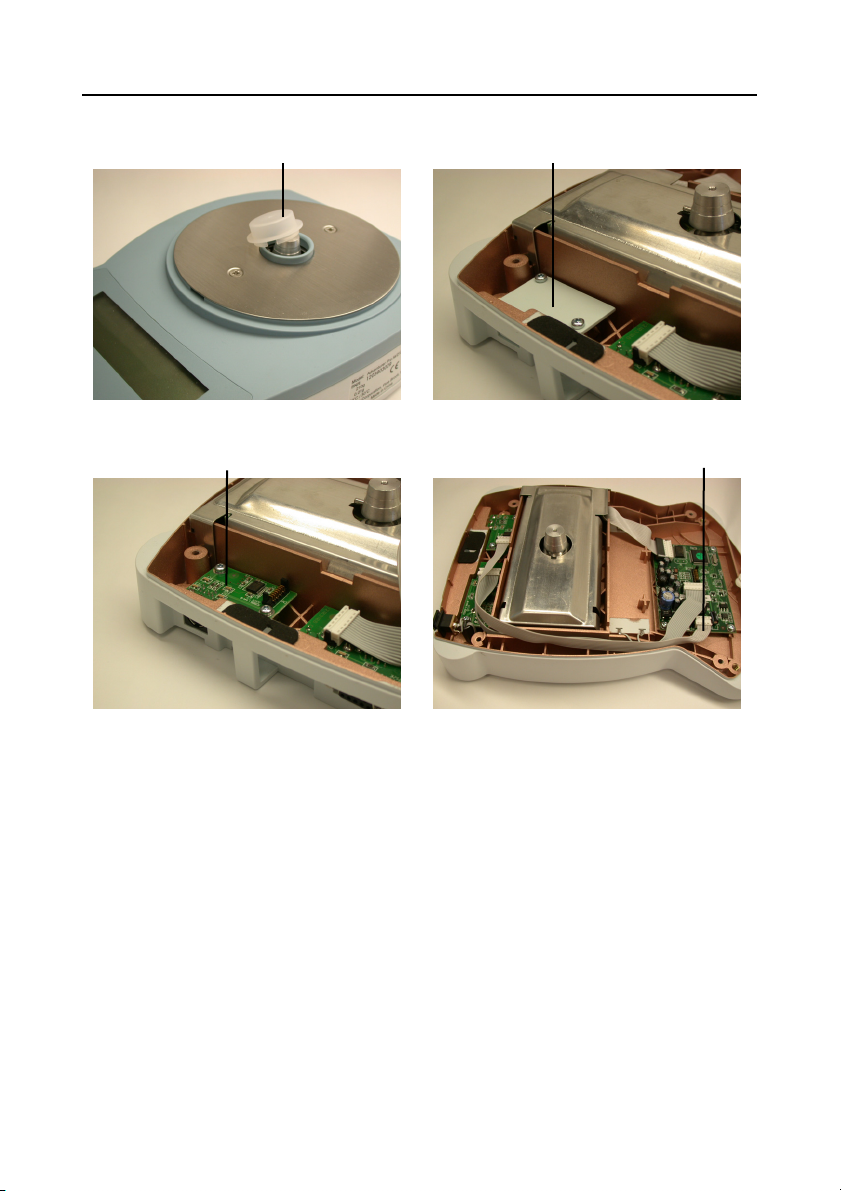

Figure 2A. Figure 2B.
Figure 2C. Figure 2D.
3. OPERATION
Refer to the instruction manual supplied with the Adventurer Pro balance. Set up
the RS232 communication and printing parameters as described in the RS232-2
and Print-2 submenus (enabled when this kit is installed).
4. MAINTENANCE
4.1 Service Information
For service assistance in the United States, call toll-free 1-800-526-0659 between
8:00 AM and 5:00 PM Eastern Standard Time. An Ohaus Product Service
Specialist will be available to assist you. Outside the USA, please visit our website
at www.ohaus.com to locate the Ohaus office nearest you.
2n
d
RS232 PCB PCB Cable
Cone Cover (for small-frame models) COM2 Cover Plate

Segundo paquete de interfaz serial RS232 ES-1
1. INTRODUCCIÓN
Este paquete de interfaz serial RS232 N/P 80850092 proporciona una segunda
interfaz serial RS232 para las balanzas Adventurer Pro. Lea completamente este
manual antes de instalar y trabajar con su dispositivo.
LEA TODAS LAS ADVERTENCIAS DE SEGURIDAD ANTES
DE INSTALAR, HACER CONEXIONES O DAR SERVICIO A LA
BALANZA. LA FALTA DE CUMPLIMIENTO DE ESTAS
ADVERTENCIAS PODRÍA RESULTAR EN LESIONES
PERSONALES O DAÑOS MATERIALES. CONSERVE TODAS
LAS INSTRUCCIONES PARA REFERENCIA FUTURA.
1.1 Contenido
•Tarjeta de circuito impreso (PCB) RS232
•Cable PCB
•Cable RS232
•Cubierta protectora del cono
•Tornillos (2) para fijar la PCB
RS232
2. INSTALACIÓN
2.1 Precauciones de seguridad
•Desconecte la balanza de la toma de corriente eléctrica y retire cualquier
batería instalada antes de comenzar la instalación.
•Los componentes internos como la célula de carga y las tarjetas de circuito
impreso (PCB) son delicados y necesitan manejarse con cuidado.
•No exponga los componentes internos a descarga eléctrica estática.
•La PCB debe manejarse solamente tomándola por los bordes y nunca se
deben colocar los dedos sobre los conductores o tramas.
2.2 Instalación
La serie Adventurer Pro viene en diferentes configuraciones (vea las figuras 1A-B-
C). Desensamble y ensamble la balanza de acuerdo con la configuración que
corresponda a su modelo.
Herramientas requeridas (dependiendo del modelo): destornillador Philips o llave
Torx T10 y T20.

ES-2 Segundo paquete de interfaz serial RS232
Figura 1A.
Figura 1B.
Figura 1C.
Plato de pesaje
Soporte del plato de pesaje
A
ro indicador de viento / Aro adaptado
r
Placa EMC
Tornillos de la cubierta (2)
Placa EMC
Soporte del plato de pesaje
Plato de pesaje
Cubierta de la pantalla contra
corrientes de aire
Pantalla contra corrientes
de
a
ir
e
Tornillos de la cubierta (2)
Plato de pesaje Plato de pesaje
Soporte del plato
de pesaje
Soporte del plato
de pesaje
Placa EMC Placa EMC
Tornillos de la
cubierta (2)
Tornillos de la
Cubierta (2)
Aro indicador
de viento
Plato de
pesaje
Tornillos de la
cubierta
(
2
)
Puertas de
cristal

Segundo paquete de interfaz serial RS232 ES-3
1. Con la energía de la balanza interrumpida, retire cualquier pantalla contra
corrientes de aire o paneles de cristal de pantalla contra corrientes de aire, el
plato de pesaje, el soporte del plato de pesaje y cualquier aro indicador de
viento o aro adaptador (los tamaños y formas varían) para exponer
completamente la placa EMC en la parte superior de la balanza.
2. Retire los dos tornillos y la placa EMC.
NOTA: algunos modelos con aro rectangular indicador de viento incluyen 4
pasadores para alinear la placa EMC. Tenga cuidado de no perder esos
pasadores. Éstos están marcados “F” (anteriores) o “B” (posteriores) con las
marcas hacia el lado interno (observe su colocación en caso que salgan de su
lugar y necesite volver a colocarlos).
3. Desensamble la parte superior del gabinete inferior (dependiendo del modelo):
a) Modelos de bastidor pequeño: retire las cuatro patas, y luego los cuatro
tornillos que están dentro de las aberturas que quedan expuestas al quitar
cada pata.
NOTA: al retirar las patas, evite apoyar la balanza sobre su parte superior
(sobre el conjunto del cono de la célula de carga). Si es necesario hacerlo,
coloque la cubierta protectora de plástico del cono del paquete sobre el
conjunto del cono de la célula de carga para minimizar el riesgo de dañar
la célula de carga (vea la Figura 2A).
b) Modelos de bastidor grande: retire los dos tornillos (y la pinza de conexión
a tierra) de la parte superior de la balanza que quedaron expuestos al
retirar la placa EMC.
NOTA: Si la balanza está aprobada para comercio, es necesario retirar la
etiqueta adhesiva que cubre los tornillos del gabinete. De hecho, la balanza
deberá ser aprobada y sellada nuevamente.
4. Levante con cuidado la cubierta superior del gabinete inferior, tomando en
cuenta el cable que está conectado con el conjunto de la PCB principal.
5. Desenchufe el cable del conjunto de la PCB principal y luego aparte la cubierta
superior.
6. Retire los dos tornillos que sujetan la placa del puerto COM2 hacia la parte
anterior y posterior del gabinete inferior (vea la Figura 2B). Deseche la placa y
los dos tornillos.
7. Instale la segunda PCB RS232 sobre las bases correspondientes con los dos
tornillos incluidos (vea la Figura 2C).
8. Conecte el cable de la PCB en, a) la segunda PCB RS232, y, b) en el conector
CN6 en la tarjeta para PC principal en la parte anterior de la balanza (vea la
Figura 2D). Corra el cable PCB hacia el lado izquierdo del gabinete inferior.
9. Reensamble la balanza en orden inverso del proceso de desensamble,
teniendo cuidado de no prensar ningún cable dentro o entre la parte superior e
inferior del gabinete.

ES-4 Segundo paquete de interfaz serial RS232
Figura 2A. Figura 2B.
Figura 2C. Figura 2D.
3. OPERACIÓN
Consulte el manual de instrucciones incluido con la balanza Adventurer Pro.
Configure los parámetros de comunicación e impresión del RS232 como se
describe en los submenús RS232-2 y Print-2 (habilitados al instalar el paquete).
4. MANTENIMIENTO
4.1 Información de servicio
Para asistencia de servicio en los Estados Unidos, llame gratis al 1-800-526-0659
entre las 8:00 a.m. y las 5:00 p.m. hora del este. Un especialista en servicio de
productos de Ohaus estará disponible para ayudarle. Fuera de los Estados Unidos,
visite nuestra página web en www.ohaus.com para encontrar la oficina de Ohaus
más cercana a usted.
Segunda PCB RS232 Cable PCB
Cubierta del cono (para modelos de bastidor pequeño) Placa de cubierta del COM2

Kit de la 2e interface série RS232 FR-1
1. INTRODUCTION
Ce kit d’interface série RS232, référencé 80850092 fournit une deuxième interface
série RS232 pour les balances Adventurer Pro. Veuillez lire entièrement ce manuel
avant l’installation et la mise en fonctionnement.
VEUILLEZ LIRE TOUS LES AVERTISSEMENTS DE
SÉCURITÉ AVANT D'INSTALLER, DE CONNECTER OU DE
PROCÉDER À L'ENTRETIEN DE LA BALANCE. SI CES
AVERTISSEMENTS NE SONT PAS RESPECTÉS, DES
BLESSURES ET/OU DES DOMMAGES MATÉRIELS
PEUVENT EN RÉSULTER. CONSERVEZ TOUTES LES
INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
1.1 Contenu
•Circuit imprimé RS232
•Câble de circuit imprimé
•Câble RS232
•Couvercle du cône de protection
•2 vis de fixation du circuit
imprimé RS232
2. INSTALLATION
2.1 Précautions de sécurité
•Déconnectez la balance de son alimentation secteur et retirez les piles en
place avant de commencer l'installation.
•Les composants internes, comme le capteur et les circuits imprimés, sont
fragiles et doivent être manipulés avec soin.
•N'exposez pas les composants internes à des décharges d'électricité statique.
•Les circuits imprimés doivent être manipulés uniquement par les bords ; ne
placez jamais les doigts sur les circuits ou sur les composants.
2.2 Installation
La série Adventurer Pro se présente sous différentes configurations (reportez-vous
aux figures 1A-B-C). Démontez/remontez la balance conformément à la
configuration qui correspond à votre modèle.
Outils nécessaires (en fonction du modèle) : Tournevis Philips ou tournevis Torx
T10 et T20.

FR-2 2nd RS232 Serial Interface Kit
Figure 1A.
Figure 1B.
Figure 1C.
Plateau
Support plateau
Virole renforcée/Anneau d'adaptation
Plaque EMC
2 vis du couvercle
Couvercle du pare-vent
Pare-vent
Plateau
Support plateau
Plaque EMC
2 vis du couvercle
Plateau Plateau
Support plateau Support plateau
Plaque EMC Plaque EMC
2 vis du couvercle 2 vis du couvercle
Virole
renforcée
Plateau
2 vis du couvercle
Portes en verre

Kit de la 2e interface série RS232 FR-3
1. La balance étant déconnectée du secteur, retirez les pare-vent ou les pare-vent
en verre, le plateau, le support du plateau, la virole renforcée ou l'anneau
d'adaptation (les dimensions et les formes varient) afin d'exposer
complètement la plaque EMC en partie supérieure de la balance.
2. Dévissez les 2 vis et la plaque EMC.
REMARQUE : Certains modèles avec une virole renforcée rectangulaire
comprennent 4 broches d'alignement de la plaque EMC. Veillez à ne pas
perdre ces broches. Elles portent la marque F (avant) ou B (arrière) avec les
inscriptions orientées vers l'intérieur (veuillez noter leurs positions si elles sont
délogées et si elles doivent être réinstallées).
3. Démontez la partie supérieure sur le logement inférieur (en fonction du
modèle):
a) Modèles à petite armature : Démontez les 4 pieds et ensuite les 4 vis à
l'intérieur des ouvertures révélées en démontant chaque pied.
REMARQUE : Lors du démontage du pied, évitez de laisser reposer la
balance sur sa partie supérieure (sur le cône du capteur). Si cela s'avère
nécessaire, placez le couvercle du cône de protection en plastique
provenant du kit sur le cône du capteur afin de minimiser les risques de
détérioration du capteur (reportez-vous à la figure 2A).
b) Modèles à grande armature : Dévissez les 2 vis (et les agrafes de masse)
en partie supérieure de la balance, révélées par le démontage de la
plaque EMC.
REMARQUE : Si la balance a été commercialement approuvée, les
autocollants d'authenticité recouvrant les vis du logement devront être décollés.
De ce fait, la balance devra être à nouveau approuvée et scellée.
4. Soulevez avec précaution le capot supérieur du logement inférieur en prenant
garde au câble connecté au circuit imprimé principal.
5. Débranchez le câble du circuit imprimé principal et mettez ensuite de côté le
capot supérieur.
6. Dévissez les 2 vis fixant la plaque du couvercle COM2 vers l'arrière et à droite
du logement inférieur (reportez-vous à la figure 2B). Mettez au rebut les 2 vis
et la plaque du couvercle.
7. Montez le circuit imprimé de la deuxième interface RS232 dans les
emplacements correspondants et fixez l'ensemble avec les 2 vis fournies
(reportez-vous à la figure 2C).
8. Connectez le câble du circuit imprimé sur a) le circuit imprimé de la deuxième
interface RS232 et b) au connecteur CN6 du circuit imprimé principal sur la
partie avant de la balance (reportez-vous à la figure 2D). Faites cheminer le
câble du circuit imprimé vers le côté gauche du logement inférieur.
9. Remontez la balance dans l'ordre inverse du démontage en veillant à ne pas
coincer un câble entre les logements supérieurs et inférieurs.

FR-4 2nd RS232 Serial Interface Kit
Figure 2A. Figure 2B.
Figure 2C. Figure 2D.
3. FONCTIONNEMENT
Reportez-vous au manuel d'instructions fourni avec la balance Adventurer Pro.
Configurez le port de communication RS232 ainsi que les paramètres d'impression
conformément à la description des sous-menus RS232 et Print-2 (activés lorsque
ce kit est installé).
4. MAINTENANCE
4.1 Informations d'entretien
Pour toute assistance aux États-Unis, composez le numéro gratuit : +1 (800) 526-
0659 de 8h00 à 17h00 (heure de l'Est). Un expert des produits Ohaus se tient à
votre disposition pour répondre à vos questions. En dehors des États-Unis, visitez
le site Web à l’adresse suivante : www.ohaus.com pour localiser le bureau Ohaus
le plus proche de chez vous.
Circuit imprimé de la deuxième interface RS232 Câble du circuit imprimé
Couvercle du cône de protection en plastique
(modèles à petite armature) Plaque du couvercle COM2

Satz mit 2. serieller RS232-Schnittstelle DE-1
1. EINLEITUNG
Dieser serielle RS232-Schnittstellensatz, Teile-Nr. 80850092, bietet eine zweite
serielle RS232-Schnittstelle für die Adventurer Pro-Waagen. Bitte lesen Sie dieses
Handbuch vor der Installation und Inbetriebnahme vollständig durch.
VOR DER INSTALLATION, DEM HERSTELLEN VON
ANSCHLÜSSEN ODER DER DURCHFÜHRUNG VON
WARTUNGSARBEITEN AN DER WAAGE MÜSSEN SIE ALLE
SICHERHEITSHINWEISE LESEN. DIE NICHTBEFOLGUNG
DIESER WARNHINWEISE KÖNNTE ZU VERLETZUNGEN
UND/ODER SACHSCHÄDEN FÜHREN. BEWAHREN SIE ALLE
ANWEISUNGEN FÜR ZUKÜNFTIGE NACHSCHLAGEZWECKE
AUF.
1.1 Inhaltsverzeichnis
•RS232-Platine (PCB)
•Platinenkabel
•RS232-Kabel
•Schutzabdeckung für Kegel
•Schrauben (2) zum Sichern der RS-232-
Platine
2. INSTALLATION
2.1 Sicherheitsvorkehrungen
•Die Waage von der Netzstromzufuhr abtrennen und alle eingelegten Batterien
herausnehmen, bevor Sie mit der Installation beginnen.
•Interne Komponenten, wie beispielsweise die Wägezelle und Platinen (PCB),
sind empfindlich und müssen vorsichtig behandelt werden.
•Die internen Komponenten keiner statischen Entladung aussetzen.
•Die Platinen sollten nur an den Kanten angefasst werden. Auf keinen Fall
irgendwelche Drähte oder Leiterbahnen mit den Fingern berühren.
2.2 Installation
Die Adventurer Pro-Serie ist in unterschiedlichen Konfigurationen erhältlich (siehe
Abbildungen 1A-B-C). Die Waage gemäß der Konfiguration, die für Ihr Modell
passend ist, auseinander- und zusammenbauen.
Erforderliche Werkzeuge (je nach Modell): Kreuszschlitzschraubendreher oder
Torx-Schraubendreher T10 u. T20.

DE-2 Satz mit 2. serieller RS232-Schnittstelle
Abbildung 1A
Abbildung 1B
Abbildung 1C
Schale
Schale
Schale Schale
Schale
Schalenträger
Schalenträger
Schalenträger Schalenträger
Windring/Adapterring
EMV-Platte EMV-Platte
EMV-Platte
EMV-Platte
A
bdeckungsschrauben
(2)
Abdeckungsschrauben
(2)
Abdeckungsschrauben
(2)
Abdeckungsschrauben
(2)
Abd
ec
k
ungssc
h
rau
b
e
n
(2)
Zugluftschutz
Zugluftschutzabdeckung
Windring
Zugluftschutz-
Glasplatten

Satz mit 2. serieller RS232-Schnittstelle DE-3
1. Während die Stromzufuhr zur Waage unterbrochen ist, alle installierten
Zugluftschutzvorrichtungen oder Zugluftschutz-Glasplatten, die Schale, den
Schalenträger und eventuell angebrachte Windringe oder Adapterringe
ausbauen (Größen und Formen variieren), um die EMV-Platte oben auf der
Waage vollständig freizulegen.
2. Die zwei Schrauben und die EMV-Platte ausbauen.
HINWEIS: Für bestimmte Modelle mit einem rechteckigen Windring werden 4
Stifte zur Ausrichtung der EMV-Platte mitgeliefert. Bitte darauf achten, dass
diese Stifte nicht verloren gehen. Diese sind mit „F“ (front - vorne) oder „B“
(back - hinten) so markiert, dass die Markierungen nach innen weisen (achten
Sie auf die entsprechenden Positionen für den Fall, dass sie sich lösen und
wieder angebracht werden müssen).
3. Das Oberteil vom unteren Gehäuse abmontieren (je nach Modell):
a) Modelle mit kleinem Rahmen: Die 4 Füße ausbauen, dann die 4
Schrauben in den Öffnungen, die jetzt nach dem Ausbauen der Füße
freiliegen, entfernen.
HINWEIS: Beim Ausbauen der Füße die Waage nicht auf den Kopf stellen
(auf die Baugruppe mit Wägezelle/Kegel). Wenn dies jedoch unvermeidlich
ist, die Kegelschutzabdeckung aus Kunststoff aus dem Satz über die
Baugruppe aus Wägezelle und Kegel stülpen, um eine Beschädigung der
Wägezelle nach Möglichkeit zu vermeiden (siehe Abbildung 2A).
b) Modelle mit großem Rahmen: Die 2 Schrauben (und alle Erdungslaschen)
oben auf der Waage entfernen, die durch das Ausbauen der EMV-Platte
freigelegt wurden.
HINWEIS: Wenn die Waage für eichpflichtige Anwendungen zugelassen war,
müssen alle Aufklebersiegel, die die Gehäuseschrauben abdecken, entfernt
werden. Danach muss die Waage neu zugelassen und neu versiegelt werden.
4. Die obere Abdeckung vorsichtig vom unteren Gehäuse abheben. Dabei auf das
Kabel achten, das an der Hauptplatinenbaugruppe angeschlossen ist.
5. Das Kabel von der Hauptplatinenbaugruppe entfernen und die obere
Abdeckung beiseite legen.
6. Die 2 Schrauben, mit denen die COM2-Abdeckplatte hinten und rechts vom
unteren Gehäuse befestigt ist, entfernen (siehe Abbildung 2B). Die
Abdeckplatte und 2 Schrauben entsorgen.
7. Die zweite RS232-Platine über den entsprechenden Ständern montieren, dann
mit den zwei mitgelieferten Schrauben befestigen (siehe Abbildung 2C).
8. Das Platinenkabel a) mit der zweiten RS232-Platine und b) mit dem Anschluss
CN6 auf der Hauptplatine auf der Vorderseite der Waage verbinden (siehe
Abbildung 2D). Das Platinenkabel in Richtung linke Seite des unteren
Gehäuses führen.
9. Die Waage in umgekehrter Reihenfolge wieder zusammenbauen. Dabei darauf
achten, dass keine Kabel im oder zwischen dem oberen und unteren Gehäuse
gequetscht werden.

DE-4 Satz mit 2. serieller RS232-Schnittstelle
Abbildung 2A Abbildung 2B
Abbildung 2C Abbildung 2D
3. BETRIEB
Beziehen Sie sich auf die mit der Adventurer Pro-Waage gelieferte
Bedienungsanleitung. Richten Sie die RS232-Kommunikations- und
Druckparameter gemäß der Beschreibung in den RS232-2- und Druck-2-
Untermenüs ein (diese sind nach Installation des Satzes aktiviert).
4. WARTUNG
4.1 Wartungsinformationen
Wenn Sie in den Vereinigten Staaten Hilfe benötigen, rufen Sie bitte die folgende (in
den USA) gebührenfreie Nummer an: 1-800-526-0659 zwischen 8.00 und 17 Uhr
amerikanischer Ostküstenzeit. Ein Produktservice-Spezialist von Ohaus wird Ihnen
dann weiterhelfen. Außerhalb der USA besuchen Sie unsere Website unter
www.ohaus.com, um die für Sie am nächsten gelegene Ohaus-Geschäftsstelle zu
finden.
Platine 2. RS232 Platinenkabel
Kegelabdeckung (für Modelle mit kleinem Rahmen) COM2-Abdeckplatte

Kit seconda interfaccia seriale RS232 IT-1
1. INTRODUZIONE
Questo kit interfaccia seriale RS232 con N/P 80850092, fornisce una seconda
interfaccia seriale RS232 per le bilance Adventurer Pro. Leggere integralmente il
manuale prima dell'installazione e della messa in funzione.
LEGGERE TUTTE LE AVVERTENZE DI SICUREZZA PRIMA DI
PROCEDERE ALL'INSTALLAZIONE, ALLA REALIZZAZIONE
DEI COLLEGAMENTI ALLA MANUTENZIONE DELLA
BILANCIA. IL MANCATO RISPETTO DI QUESTA
AVVERTENZA PUÒ COMPORTARE DANNI ALLA PROPRIETÀ
E/O LESIONI PERSONALI. CONSERVARE TUTTE LE
ISTRUZIONI PER RIFERIMENTI FUTURI.
1.1 Indice
•Scheda a circuiti stampati (PCB) RS232
•Cavo PCB
•Cavo RS232
•Copertura conica di protezione
•Viti (2) per fissare il PCB RS232
2. INSTALLAZIONE
2.1 Misure di sicurezza
•Prima di effettuare l’installazione, scollegare la bilancia dall'alimentazione
elettrica e rimuovere le batterie eventualmente installate.
•I componenti interni, quali la cella di carico e le schede a circuiti stampati
(PCB), sono delicati e vanno maneggiati con cura.
•Non esporre i componenti interni alle scariche elettrostatiche.
•I PCB devono essere maneggiati afferrando solo le estremità e i percorsi o le
tracce non vanno mai toccati con le dita.
2.2 Installazione
I prodotti della serie Adventurer Pro sono caratterizzati da configurazioni diverse
(vedere Figure 1A-B-C). Smontare/montare la bilancia seguendo la configurazione
corrispondente al modello che si possiede.
Attrezzi richiesti (a seconda del modello): cacciavite Philips o Torx T10 e T20.

IT-2 Kit seconda interfaccia seriale RS232
Figura 1A.
Figura 1B.
Figura 1C.
Piatto
Piatto
Piatto Piatto
Piatto
Supporto del piatto
Supporto del piatto
Supporto del piatto Supporto del piatto
A
nello per correnti d'aria / Anello adattatore
Anello per
correnti d'aria
Piastra EMC
Piastra EMC Piastra EMC
Piastra EMC
Viti di copertura (2) Viti di copertura (2)
Viti di copertura (2) Viti di copertura (2)
Viti di copertura (2)
Sportelli in vetro
Scudo per correnti d'aria
Coperchio dello scudo per le
correnti d'aria
