OHAUS Defender 3000 Series User manual

DEFENDER 3000 Series Floor Scale
Instruction
Manual
Báscula para piso serie DEFENDER 3000
Manual
de instrucciones
Balance au sol Série DEFENDER 3000
Manuel d’instructions
Bodenwaage der DEFENDER 3000-Serie
Bedienungsanleitung
Bilancia da pavimento serie DEFENDER 3000
Manuale
di istruzioni
Manual_DF_V1

DEFENDER 3000 Series Floor ScaleEN-2

DEFENDER 3000 Series Floor Scale EN-3
INTRODUCTION
This manual contains installation, operation and maintenance instructions for the DEFENDER 3000 Series Floor
Scale.
SAFETY PRECAUTIONS
Please follow these safety precautions:
•Never operate in hazardous areas.
•The foundation at the installation site must be capable of safely supporting the weight of the
floor scale plus the weight of the maximum load.
•Ensure that vibrations due to machines near the installation site are kept to a minimum. This
applies also when the floor scale is integrated into conveying systems.
INSTALLATION
CAUTION: THE FLOOR SCALE IS VERY HEAVY.
ALWAYS USE AN APPROPRIATE HOIST TO LIFT IT FROM THE PACKAGING
OR TO MOVE IT INTO THE REQUIRED POSITION.
Unpacking
1. Remove the outer packaging
materials from the top and sides
of the floor scale.
2. Install the two included eye bolts
into holes in top of platform.
(See Figure 1.)
3. Lift the floor scale from the
packaging material, see caution
notice.
EYE BOLT
LOAD CELL FEET
SHIPPING FEET (IF INSTALLED)

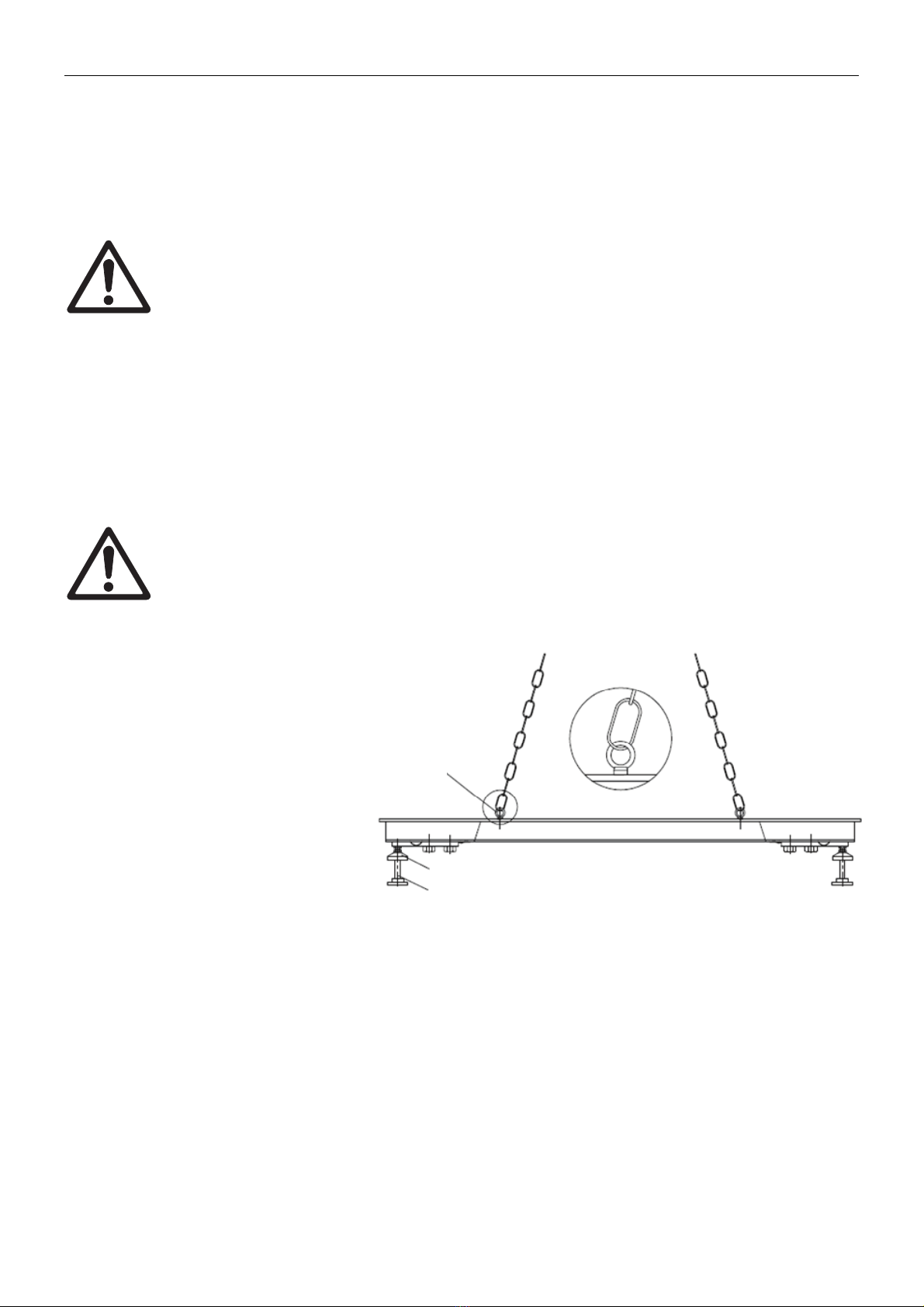

Figure 1. Hoisting Method.

DEFENDER 3000 Series Floor ScaleEN-4
Positioning
Ensure the surface is flat in the area where the scale will be positioned, especially in the region of the load cell feet.
Small differences in height can be compensated by adjusting the load cell feet.
1. If an Indicator is included with the floor scale, ensure that it is kept with the floor scale during positioning as
there may be an attached connecting cable.
2. With the floor scale positioned over the final work area, remove the 4 shipping feet (if installed).
3. Install the 4 load cell feet (if not already installed).
4. Lower the scale on to the final work area.
5. Check that the floor scale is level; check that the 4 feet are in contact with the floor; make adjustments by
rotating the nuts on the load cell feet. Use an external level.
6. Ensure that the floor scale’s output cable does not become trapped or crushed during lifting or positioning.
Connecting an Indicator
Certain Floor Scale systems will have an Indicator already attached to the cable end. If the Indicator is not
attached or if the Indicator is purchased separately follow the steps listed below to make the proper connections.
1. Route the Floor Scale cable to the position where
the Indicator will be mounted.
2. Consult the installation instructions of the Indicator
to properly attach the cable connections inside the
Indicator,
3. The Signal names of the Floor Scale wires are
shown in Table 1, Floor Scale Wiring Color Code.
Caution: Ensure that the cable is protected against
possible damage when routed to the
Indicator.
TABLE 1. FLOOR SCALE WIRING COLOR CODE
Indicator Signal Name Floor Scale Wire Color
EXC+ (IN+) Green
SEN+ Yellow
SIG+ (OUT+) White
SIG– (OUT–) Red
SEN– Blue
EXC– (IN–) Black
Shield (GND) Yellow/Green

DEFENDER 3000 Series Floor Scale EN-5
OPERATION
For setup, calibration and proper operation, refer to the instruction manual supplied with the indicator. Refer to the
specifications section of the floor scale for capacity, and readability information.
For continued best operating performance:
•Avoid falling loads, shocks and hard lateral impacts
•When weighing, all items should be centrally located on the floor scale and not
over hanging the sides or the ramps.
•Verify the calibration of the floor scale system at regular intervals.
Operating Limits
Although the floor scales have extremely rugged construction, certain load limits must not be exceeded. Depending
on the type of loading, the maximum safe static load, i.e. the maximum admissible loading, is shown in Table 2.

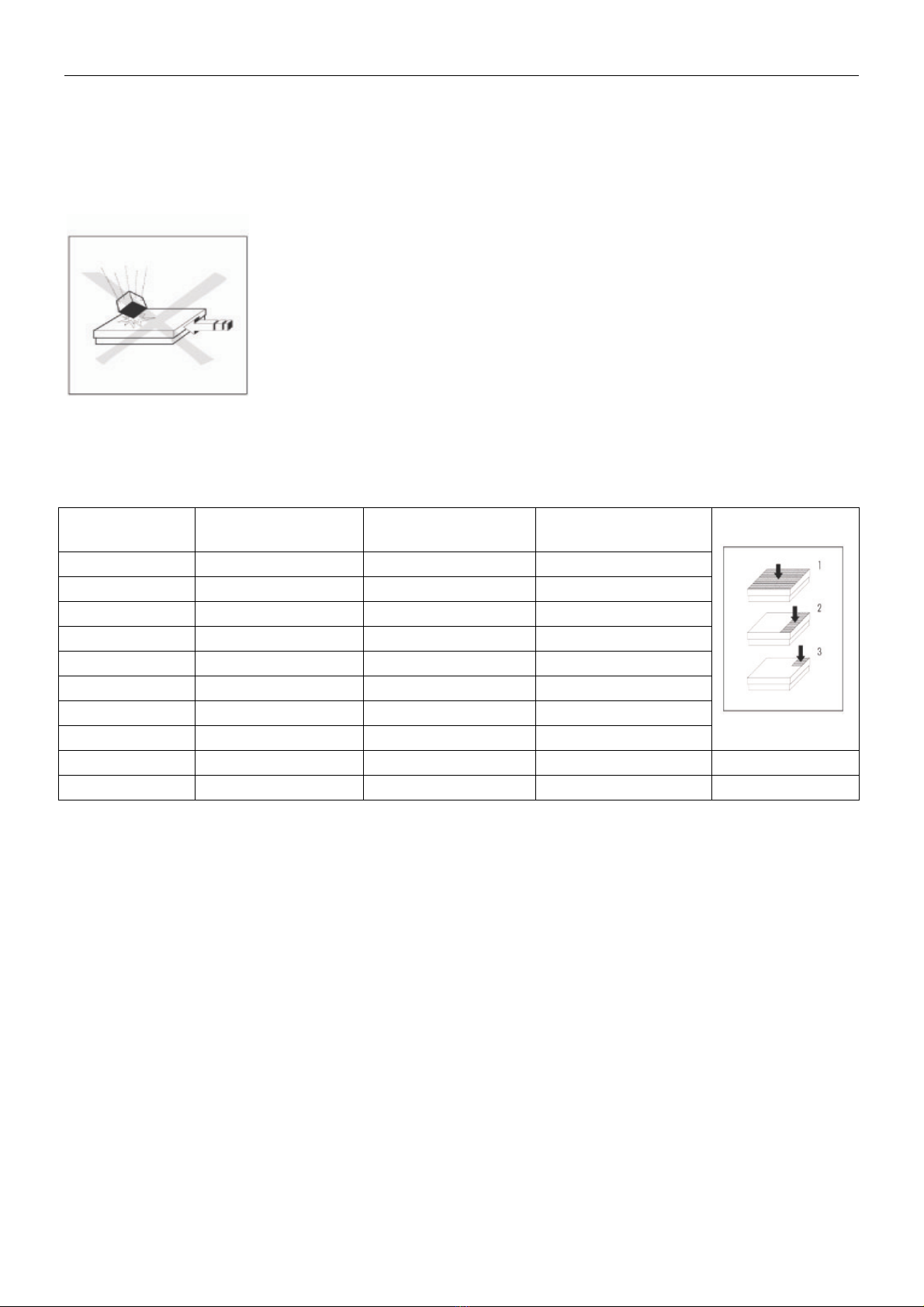

TABLE 2. MAX ADMISSIBLE LOADING
Model Maximum Central Load 1
(80% Surface Area)
Maximum side Load 2
(30% Surface Area)
One Side corner load 3
(10% Surface Area)
DF1500BS 2500 kg 1500 kg 1000 kg
DF1500BR 2500 kg 1500 kg 1000 kg
DF1500BL 2500 kg 1500 kg 1000 kg
DF3000BL 3800 kg 1800 kg 1200 kg
DF1500BX 2500 kg 1500 kg 1000 kg
DF3000BX 3800 kg 1800 kg 1200 kg
DF3000BV 3800 kg 1800 kg 1200 kg
DF1500BRL 2500 kg 1500 kg 1000 kg
DF1500BLX 2500 kg 1500 kg 1000 kg
DF3000BLX 3800 kg 1800 kg 1200 kg

DEFENDER 3000 Series Floor ScaleEN-6
MAINTENANCE
Daily Checks
•Check that the rocker feet are properly seated in the holes of each load cell.
•Check that the 4 feet are in contact with the floor.
•Check that the scale is free from debris, especially under the edges of the scale.
•Check that there is no damage to the connecting cable.
Cleaning
Risk of Electrical Shock
Disconnect the power source before cleaning the scale with any liquids.
Maintenance of the floor scale is limited to regular cleaning.
– Wipe surfaces with a damp cloth.
– Use only common household cleaning agents.
– Never use water spray or high pressure cleaners.
When using optional Ramps or Foot Plates:
– Keep the air gap at the edge of the Floor Scale free of debris.

DEFENDER 3000 Series Floor Scale EN-7
TECHNICAL DATA
Specifications
TABLE 3. FLOOR SCALE SPECIFICATIONS
Floor Scale Models DF1500BS DF1500BR DF1500BRL DF1500BL
DF3000BL
DF1500BLX
DF3000BLX
DF1500BX
DF3000BX DF3000BV
Dimensions (mm) 800 x 800 x 110 1,000 x 1,000 x 110 1,000 x 1,200 x 110 1,200 x 1,200 x 110 1,200 x 1,500 x 110 1,500 x 1,500 x 110 2,000 x 2,000 x 110
Capacity (kg) 1500 1500 1500 1500 / 3000 1500 / 3000 1500 / 3000 3000
Operating tempera-
ture/ Humidity –10°to 40°/ 0% to 95% Relative Humidity, Non-condensing
Emin (kg) 0.5 0.5 0.5 0.5 / 1 0.5 / 1 0.5 / 1 1
Material Painted carbon steel, black painted, treaded surface, fixed top plate 5 mm thick
Platform net wt (kg) 72 90 105 122 209 249 375
Feet 4 x swivel design, screw-in, carbon steel with rubber bottom cap, adjustable height
Load Cell Model /
Material 4 x OIML C3, IP67 alloy steel, shear beam
Load Cell Capacity
Emax (kg) 1,000 1,000 / 1,500 1,500
Load Cell Safe
Overload Limit 150% of Emax
Load Cell Output
Impedance 350 Ω± 1 Ω
Load Cell Excitation
Voltage 5V ~ 15V, DC/AC
Junction Box Top access, IP65, Stainless steel, with 5m long cable

DEFENDER 3000 Series Floor ScaleEN-8
DRAWINGS

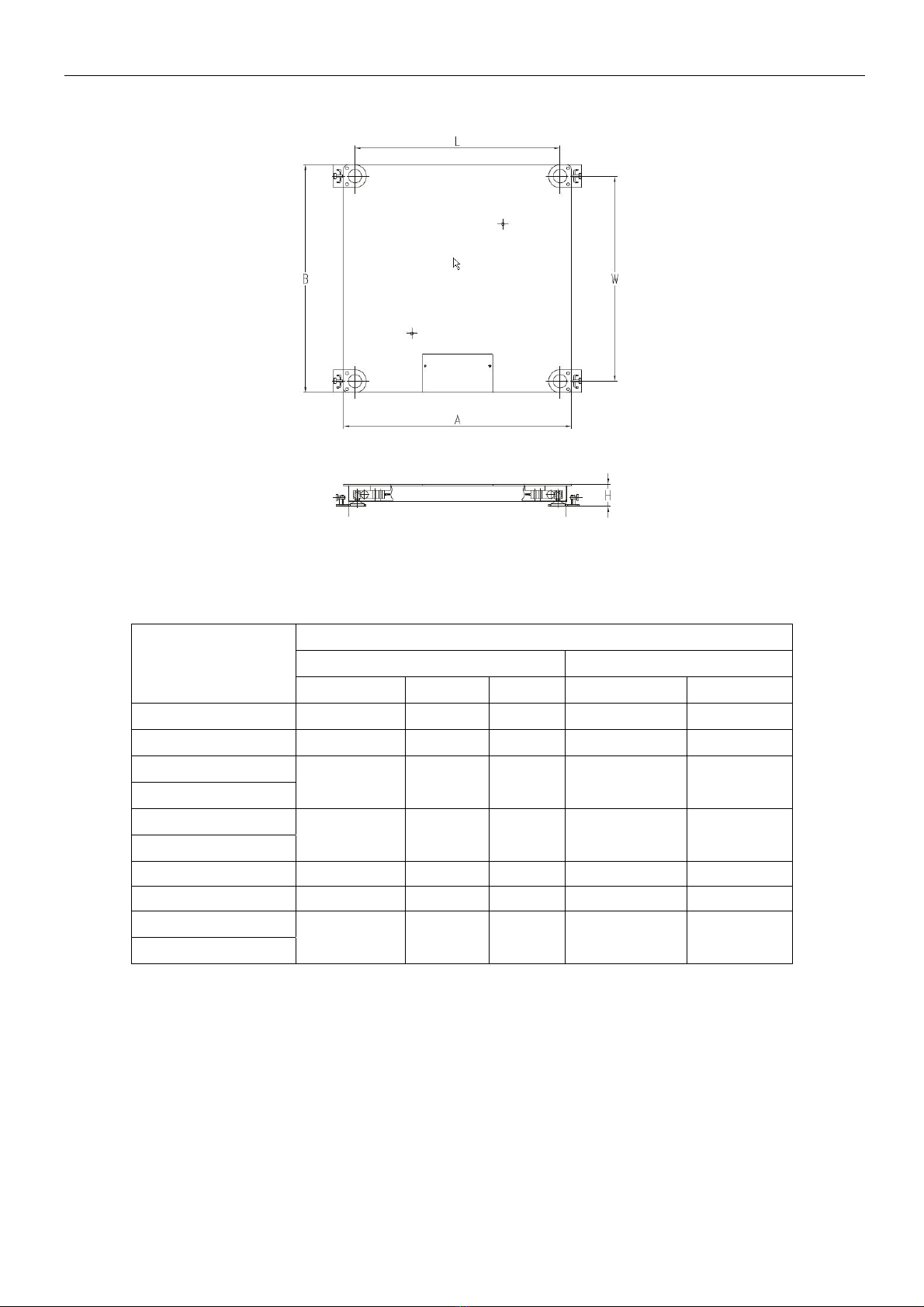

Figure 2. Floor Scale Dimensions, (Shown with optional Foot Plates)
TABLE 4. FLOOR SCALE DIMENSIONS
DIMENSIONS(mm)
FLOOR SCALE PLATFORM FOOT CENTERS
MODELS
A B H W L
DF1500BS 800 800 110 700 700
DF1500BR 1000 1000 110 900 900
DF1500BL
DF3000BL 1200 1200 110 1100 1100
DF1500BX
DF3000BX 1500 1500 110 1400 1400
DF3000BV 2000 2000 110 1900 1900
DF1500BRL 1200 1000 110 900 1100
DF1500BLX
DF3000BLX 1500 1200 110 1100 1400

DEFENDER 3000 Series Floor Scale EN-9
ACCESSORIES
TABLE 5. LIST OF ACCESSORIES
ITEM PART NUMBER
Foot Plate Kit, Painted steel, DF-B 72225239
Ramp Kit, Painted steel, 0.8m, DF-B 80252722
Ramp Kit, Painted steel, 1.0m, DF-B 80252723
Ramp Kit, Painted steel, 1.2m, DF-B 80252724
Ramp Kit, Painted steel, 1.5m, DF-B 80252725
Ramp Kit, Painted steel, 2m, DF-B 80252726
Pit Frame Kit, Painted steel, 0.8m, DF-B 83033708
Pit Frame Kit, Painted steel, 1.0m, DF-B 83033709
Pit Frame Kit, Painted steel, 1.2m, DF-B 83033710
Pit Frame Kit, Painted steel, 1.5m, DF-B 83033711
Pit Frame Kit, Painted steel, 2.0m, DF-B 83033712
Pit Frame Kit, Painted steel, 1.0m x 1.2m, DF-B 83033713
Pit Frame Kit, Painted steel, 1.2m x 1.5m, DF-B 83033714

DEFENDER 3000 Series Floor ScaleEN-10
DEFENDER 3000 SERIES FLOOR SCALE,
Installation of Optional Foot Plates and Ramps
Plates are required for certifiable installations. Installation of each Ramp also requires the installation of one set of
Foot Plates. Foot Plates are available separately and are included with the Ramp accessory kit. Refer to Figure 3
for mounting of the Foot Plates and Ramps. Installation of Floor Plates and Ramps must be done before final
placement of the Floor Scale.

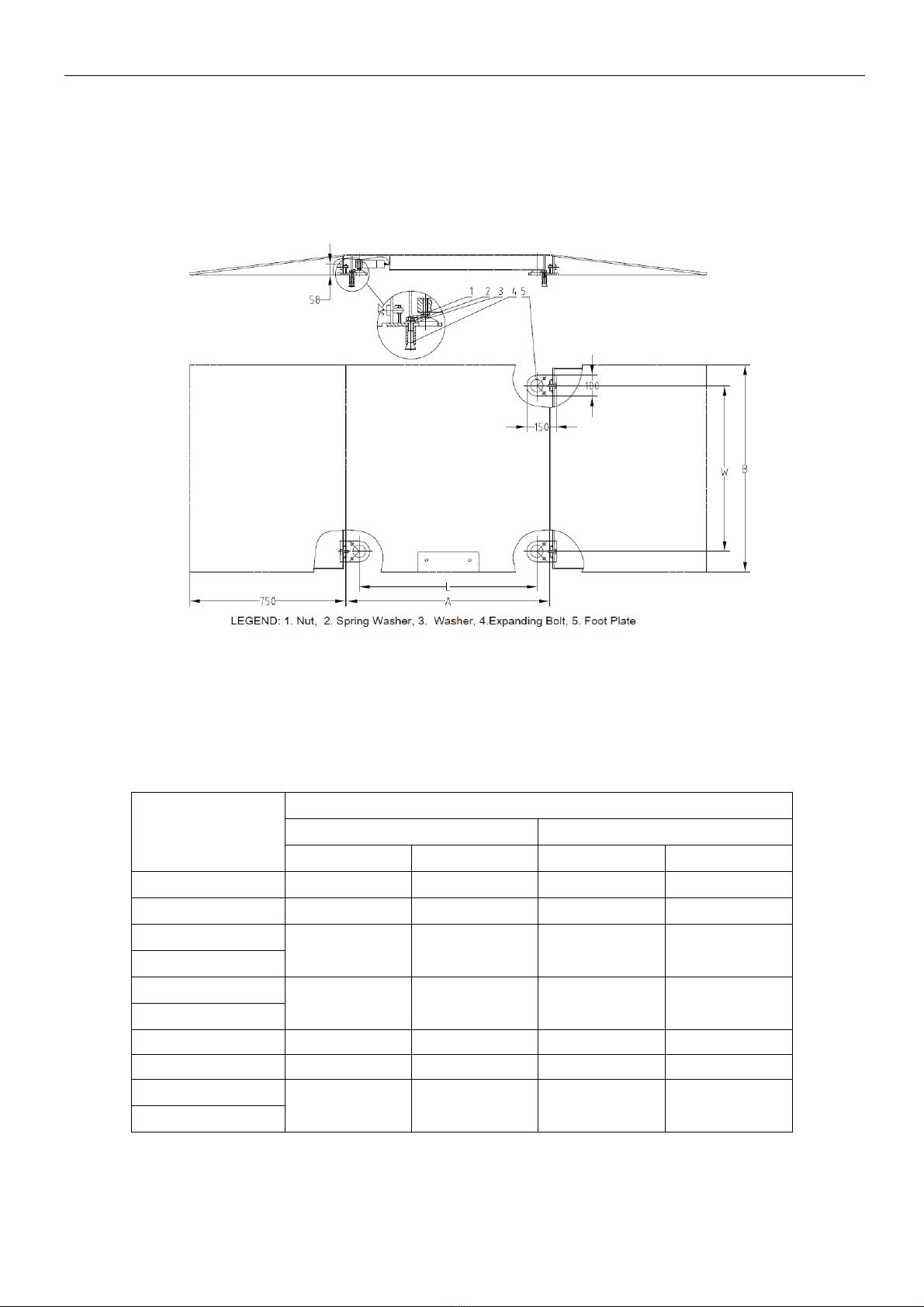

Figure 3. Optional Foot Plate and Ramp Installation
Notes: 1. Expanding bolts require 12.5mm diameter holes drilled 60mm deep into the floor surface.
2. Foot Plate center to center dimensions W and L are shown in Table 6.
3. The Floor Scale must be positioned so the load cell feet rest within the large holes of the Foot Plates.
4. Ensure that a free air gap exists between the sides of the Floor Scale and the edges of the Ramps.
TABLE 6. DIMENSIONS FOR FLOOR PLATE AND RAMP INSTALLATION
DIMENSIONS (mm)
RAMP FOOT PLATE CENTERS
MODELS
A B W L
DF1500BS 800 800 700 700
DF1500BR 1000 1000 900 900
DF1500BL
DF3000BL 1200 1200 1100 1100
DF1500BX
DF3000BX 1500 1500 1400 1400
DF3000BV 2000 2000 1900 1900
DF1500BRL 1200 1000 900 1100
DF1500BLX
DF3000BLX 1500 1200 1100 1400

DEFENDER 3000 Series Floor Scale EN-11
DEFENDER 3000 SERIES FLOOR SCALE,
Installation and Dimensions of Pit Frame
Figure 4. Pit Frame Installation
TABLE 7. DIMENSIONS OF PIT FRAME
DIMENSIONS(mm)
SCALE MODEL MATCHED PIT
FRAME MODEL A B C D
DF1500BS Pit Frame 0.8m 810 810 940 940
DF1500BR Pit Frame 1.0m 1010 1010 1140 1140
DF1500BL
DF3000BL Pit Frame 1.2m 1210 1210 1340 1340
DF1500BX
DF3000BX Pit Frame 1.5m 1510 1510 1640 1640
DF3000BV Pit Frame 2.0m 2010 2010 2140 2140
DF1500BRL Pit Frame 1.0 x 1.2m 1210 1010 1340 1140
DF1500BLX
DF3000BLX Pit Frame 1.2 x 1.5m 1510 1210 1640 1340

DEFENDER 3000 Series Floor ScaleEN-12
Compliance
This product conforms to the EMC directive 2004/108/EC and the Low Voltage Directive 2006/95/EC.
The complete declaration of Conformity is available from Ohaus Corporation.
Disposal
In conformance with the European Directive 2002/96/EC on Waste Electrical and Electronic
Equipment (WEEE) this device may not be disposed of in domestic waste. This also applies to
countries outside the EU, per their specific requirements.
Please dispose of this product in accordance with local regulations at the collecting point specified for
electrical and electronic equipment.
If you have any questions, please contact the responsible authority or the distributor from which you
purchased this device.
Should this device be passed on to other parties (for private or professional use), the content of this
regulation must also be related.
For disposal instructions in Europe, refer to www.ohaus.com.
Thank you for your contribution to environmental protection.
ISO 9001 Registration
In 1994, Ohaus Corporation, USA, was awarded a certificate of registration to ISO 9001 by Bureau Veritus Quality
International (BVQI), confirming that the Ohaus quality management system is compliant with the ISO 9001
standard’s requirements. On May 15, 2003, Ohaus Corporation, USA, was re-registered to the ISO 9001:2000
standard.
Warranty
Ohaus products are warranted against defects in materials and workmanship from the date of delivery through the
duration of the warranty period. During the warranty period Ohaus will repair, or, at its option, replace any
component(s) that proves to be defective at no charge, provided that the product is returned, freight prepaid, to
Ohaus.
This warranty does not apply if the product has been damaged by accident or misuse, exposed to radioactive or
corrosive materials, has foreign material penetrating to the inside of the product, or as a result of service or
modification by other than Ohaus. In lieu of a properly returned warranty registration card, the warranty period shall
begin on the date of shipment to the authorized dealer. No other express or implied warranty is given by Ohaus
Corporation. Ohaus Corporation shall not be liable for any consequential damages.
As warranty legislation differs from state to state and country to country, please contact Ohaus or your local Ohaus
dealer for further details.

Báscula para piso serie DEFENDER 3000 ES-1
INTRODUCCIÓN
Este manual contiene instrucciones para la instalación, operación y mantenimiento de la báscula para piso de la
serie DEFENDER 3000.
PRECAUCIONES DE SEGURIDAD
Siga estas precauciones de seguridad:
•Nunca opere en áreas peligrosas.
•Para los modelos que terminan en S, M o L (Defender 3000rsiones en acero pintado): estos
modelos sólo pueden usarse en ambientes secos.
•Para los modelos que terminan en SW, MW o LW (Defender 3000rsiones en acero
inoxidable): estos modelos pueden usarse en ambientes secos o húmedos.
•El cimiento del lugar donde se va a instalar debe ser capaz de soportar con seguridad el peso
de la báscula para plataformas de carga en U además del peso de la carga máxima.
•Asegúrese de que las vibraciones causadas por las máquinas que se encuentren cerca de la
báscula se mantengan al mínimo. Esto también aplica si la báscula está integrada en
sistemas de transporte con correas.
INSTALACIÓN
PRECAUCIÓN: LA BÁSCULA PARA PISO ES MUY PESADA; USE SIEMPRE UN ELEVADOR
ADECUADO PARA LEVANTARLA DEL EMBALAJE O MODEFENDER 3000RLA A LA
POSICIÓN REQUERIDA.
Desembalaje
1. Retire los materiales de embalaje
externo de la parte superior y lados
de la báscula de piso.
2. Instale los dos pernos de argolla
incluidos en lados opuestos de la
báscula como en la Figura 1.
3. Levante la báscula del material de
embalaje; lea la nota de precaución.
Figura 1. Método de levantamiento.

Báscula para piso serie DEFENDER 3000ES-2
Posicionamiento
Cerciórese de que la superficie sea plana en el área donde va a colocar la báscula, especialmente en el área de
las patas para la celda de carga. Las pequeñas diferencias en altura pueden ajustarse con las patas para la celda
de carga.
1. Si la báscula de piso contiene un indicador, cerciórese de que se mantenga con la báscula durante el
posicionamiento, ya que puede haber un cable de conexión fijado.
2. Con la báscula colocada en el área definitiva de trabajo, retire las cuatro patas de transporte (si están
instaladas).
3. Instale las cuatro patas para celda de carga (si no están instaladas ya).
4. Baje la báscula al área definitiva de trabajo.
5. Verifique que la báscula de piso esté nivelada; revise que las cuatro patas hagan contacto con el piso; haga
ajustes mediante las tuercas que están en las patas de la celda de carga. Utilice un nivelador externo.
6. Cerciórese de que el cable de salida de la báscula no quede atrapado o aplastado durante el levantamiento
o el posicionamiento.
Conexión del indicador
Ciertos sistemas de básculas para piso cuentan con un indicador ya fijo en el extremo del cable. Si el indicador
no está fijo o si se compra por separado, siga los pasos indicados a continuación para hacer las conexiones
correspondientes.
1. Instale el cable de la báscula hasta la posición donde
el indicador será montado.
2. Consulte las instrucciones de instalación para fijar
correctamente las conexiones del cable dentro del
indicador.
3. Los nombres de las señales de los cables de la
báscula se muestran en la Tabla 1, Códigos de color
de los cables de la báscula para piso.
PRECAUCIÓN: Verifique que el cable quede protegido
contra posibles daños cuando lo instale
en el trayecto hacia el indicador.
TABLA 1. CÓDIGOS DE COLOR DE LOS
CABLES DE LA BÁSCULA PARA PISO
Nombre de la señal
del indicador
Color de cable de
la báscula
EXC+ (IN+) Verde
SEN + Amarillo
SIG+ (OUT+) Blanco
SIG– (OUT–) Rojo
SEN– Azul
EXC– (IN–) Negro
Blindaje (GND) Verde/amarillo

Báscula para piso serie DEFENDER 3000 ES-3
OPERACIÓN
Consulte las instrucciones de configuración, calibración y operación adecuada en el manual proporcionado con el
indicador. Consulte en la sección de especificaciones información sobre la capacidad y capacidad de lectura de la
báscula para piso.
Para el mejor desempeño de operación continua:
•Evite dejar caer cargas, los golpes y los impactos laterales
•Cuando pese, todos los artículos deben estar centrados en el marco de la
báscula y no sobresalir de los lados de las rampas.
•Verifique la calibración del sistema de la báscula periódicamente.
Límites de operación
Las básculas para piso tienen una construcción extremadamente fuerte, pero hay ciertos límites de carga que no
deben excederse. Dependiendo del tipo de carga, la carga estática máxima segura, es decir, la carga máxima
permitida, se muestra en la Tabla 2.
TABLA 2. CARGA MÁXIMA PERMITIDA.
Modelo Carga central máxima 1
(80% Área Superficial)
Carga lateral máxima 2
(30% Área Superficial)
Carga de la esquina
maxima 3
(10% Área Superficial)
DF1500BS 2500 kg 1500 kg 1000 kg
DF1500BR 2500 kg 1500 kg 1000 kg
DF1500BL 2500 kg 1500 kg 1000 kg
DF3000BL 3800 kg 1800 kg 1200 kg
DF1500BX 2500 kg 1500 kg 1000 kg
DF3000BX 3800 kg 1800 kg 1200 kg
DF3000BV 3800 kg 1800 kg 1200 kg
DF1500BRL 2500 kg 1500 kg 1000 kg
DF1500BLX 2500 kg 1500 kg 1000 kg
DF3000BLX 3800 kg 1800 kg 1200 kg

Báscula para piso serie DEFENDER 3000ES-4
MANTENIMIENTO
Revisiones diarias
•Revise que las patas de balanceo estén sentadas correctamente en los orificios de cada celda
de carga.
•Revise que las cuatro patas hagan contacto con el piso.
•Revise que la báscula esté libre de residuos, especialmente debajo de sus bordes.
•Revise que el cable de conexión no esté dañado.
Limpieza
Riesgo de descarga eléctrica
Desconecte la fuente de energía antes de limpiar la báscula con cualquier líquido.
El mantenimiento de la báscula para piso se limita a la limpieza normal.
– Limpie las superficies con una tela húmeda.
– Utilice agentes de limpieza domésticos comunes.
– Nunca utilice rocío de agua ni limpiadores a alta presión.
Cuando use rampas o placas para patas opcionales:
– Mantenga el espacio de aire en el borde de la báscula para piso libre de residuos.

Báscula para piso serie DEFENDER 3000 ES-5
DATOS TÉCNICOS
Especificaciones
TABLE 3. ESPECIFICACIONES DE LA BÁSCULA PARA PISO
Modelos DF1500BS DF1500BR DF1500BRL
DF1500BL
DF3000BL
DF1500BLX
DF3000BLX
DF1500BX
DF3000BX DF3000BV
Dimensiones 800 x 800 x 110 1,000 x 1,000 x 110 1,000 x 1,200 x 110 1,200 x 1,200 x 110 1,200 x 1,500 x 110 1,500 x 1,500 x 110 2,000 x 2,000 x 110
Capacidad 1500 1500 1500 1500 / 3000 1500 / 3000 1500 / 3000 3000
Temperatura y
humedad
de operación
–10 °C a 40 °C / Humedad relativa de 0% a 95%, no condensante
Capacidad mínima 0.5 0.5 0.5 0.5 / 1 0.5 / 1 0.5 / 1 1
Material Acero al carbono pintado, superficie tratada, placa superior fija de 5 mm
Peso neto 72 90 105 122 209 249 375
Patas 4 con diseño giratorio, extremo inferior de goma, altura ajustable
Celdas de carga 4 con rayo cortante, acero de aleación, OIML C3
Capacidad máxima
de la celda de carga 1,000 1,000 / 1,500 1,500
Límite de
sobrecarga de la
celda de carga
150% de la capacidad máxima de seguridad
Impedancia de
salida de celda de
carga
350 Ω± 1 Ω
Voltaje de excitación
de la celda de carga 5V ~ 15V, DC/AC
Caja de conexiones Acceso por panel posterior, IP65, acero inoxidable, cable de 5 m

Báscula para piso serie DEFENDER 3000ES-6
DIBUJOS
Figura 2. Dimensiones de la báscula para piso (se muestran con placas para patas opcionales)
TABLA 4. DIMENSIONES DE LA BÁSCULA PARA PISO
DIMENSIONES(mm)
PLATAFORMA DE
BÁSCULA PARA PISO CENTROS DE PATA
MODELOS
A B H W L
DF1500BS 800 800 110 700 700
DF1500BR 1000 1000 110 900 900
DF1500BL
DF3000BL 1200 1200 110 1100 1100
DF1500BX
DF3000BX 1500 1500 110 1400 1400
DF3000BV 2000 2000 110 1900 1900
DF1500BRL 1200 1000 110 900 1100
DF1500BLX
DF3000BLX 1500 1200 110 1100 1400

Báscula para piso serie DEFENDER 3000 ES-7
ACCESORIOS
TABLA 5. LISTA DE ACCESORIOS
Artículo No. de parte
Juego de placas para patas, acero pintado, DF-B 72225239
Juego de rampa, acero pintado, 0.8m, DF-B 80252722
Juego de rampa, acero pintado, 1.0m, DF-B 80252723
Juego de rampa, acero pintado, 1.2m, DF-B 80252724
Juego de rampa, acero pintado, 1.5m, DF-B 80252725
Juego de rampa, acero pintado, 2.0m, DF-B 80252726
Juego de pozo de marco, acero pintado, 0.8m, DF-B 83033708
Juego de pozo de marco, acero pintado, 1.0m, DF-B 83033709
Juego de pozo de marco, acero pintado, 1.2m, DF-B 83033710
Juego de pozo de marco, acero pintado, 1.5m, DF-B 83033711
Juego de pozo de marco, acero pintado, 2.0m, DF-B 83033712
Juego de pozo de marco, acero pintado, 1.0m x 1.2m, DF-B 83033713
Juego de pozo de marco, acero pintado, 1.2m x 1.5m, DF-B 83033714

Báscula para piso serie DEFENDER 3000ES-8
BÁSCULA PARA PISO SERIE DEFENDER 3000
Instalación de Placas para Patas y Rampas Opcionales
Las placas se requieren en instalaciones certificables. La instalación de cada rampa también requiere de la
instalación de un juego de placas para patas. Esas se venden en forma separada y se incluyen en el juego de
accesorios de la rampa. Consulte en la Figura 3 la instalación de las placas para patas y rampas. La instalación
de las placas para patas y rampas debe hacerse antes de la colocación definitiva de la báscula para piso.
LEYENDA: 1. Tuerca, 2. Roldana con resorte, 3. Roldana, 4. Perno de expansión, 5. Placa para pata
Figura 3. Instalación de placas para patas y rampas opcionales
Notas: 1. Los pernos de expansión requieren orificios de 12.5 mm de diámetro perforados a 60 mm de
profundidad en el piso.
2. Las dimensiones ancho (W) y largo (L) de centro a centro de las placas para piso se muestran en
la Tabla 4.
3. La báscula para piso debe colocarse de manera tal que las patas de las celdas de carga se apoyen
dentro de los orificios grandes de las placas para patas.
4. Cerciórese de que exista un espacio de aire libre entre los lados de la báscula y los bordes de
las rampas.
TABLA 6. DIMENSIONES PARA LA INSTALACIÓN DE PLACAS PARA PATAS Y RAMPAS
DIMENSIONES (mm)
RAMPA CENTROS DE LAS PLACAS
PARA PATAS
MODELOS
A B W L
DF1500BS 800 800 700 700
DF1500BR 1000 1000 900 900
DF1500BL
DF3000BL 1200 1200 1100 1100
DF1500BX
DF3000BX 1500 1500 1400 1400
DF3000BV 2000 2000 1900 1900
DF1500BRL 1200 1000 900 1100
DF1500BLX
DF3000BLX 1500 1200 1100 1400
