Oki C3200n Quick start guide

1
Commande de fournitures . . . . . . . . . . . . . . . . . . . . . . . . . 2
Paramètres de support . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Défaults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Paramètres de grammage . . . . . . . . . . . . . . . . . . . . . . . . . 4
Modification des paramètres de support . . . . . . . . . . . . . . . . 5
Défaut : Bac MF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Spécifications de support . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bac 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bac MF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Supports d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Transparents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Étiquettes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Papier épais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Enveloppes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Oki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Fonctions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rapports intégrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Gestion énergétique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Boutons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Témoins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Dégagement des bourrages . . . . . . . . . . . . . . . . . . . . . . . 22
Bourrages 370, 373, 383 . . . . . . . . . . . . . . . . . . . . . . . . . 22
Bourrage 371 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bourrages 372 & 380. . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Bourrage 381 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Bourrage 382 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Bourrage 390 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Bourrage 391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Messages d’erreur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Service et support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Table des matières
59370801

2
Comment s’y prendre
• Voyez le revendeur qui vous a
vendu votre imprimante.
• Voyez un revendeur ou un
service après-vente Oki Data
agréé. (Pour connaître le
revendeur le plus proche,
composez le 1 800 654-3282.)
•É.-U., Porto Rico, Guam, Îles
Vierges des É.-U. seulement :
commandez sur Internet à
l’adresse
WWW.OKIPRINTINGSOLUTIONS
.COM/US .
•É.-U. seulement : Commande
sans frais par téléphone en
composant le 1 800 654-3282,
avec VISA
®
, MasterCard
®
ou
AMEX
®
.
• Voyez les catalogues de
fournitures de bureau.
Numéros de
commande
Toners/Tambours, type C6
Autres consommables
Installation
Les consommables de l'imprimante
comprennent tous des directives de
remplacement.
Couleur Num. de réf. Oki
Cartouches de toner seulement
Noir 43034804
Cyan 43034803
Magenta 43034802
Jaune 43034801
Tambours d'impression,
avec cartouche de toner
Noir 42126661
Cyan 42126660
Magenta 42126659
Jaune 42126658
Item Oki Part No.
Fuser, 120V
Fuser, 230V
42625501
42625502
Transfer Belt 42158711
Commande de fournitures

3
Pourquoi modifier les
paramètres de
support?
Des paramètres de support erronés :
• entraînent une impression de
qualité médiocre
• provoquent un écaillement
• peuvent endommager
l’imprimante
Paramètres de
support par défaut
Paramètre par défaut
Le paramètre par défaut de
grammage du support pour tous les
bacs est Moyen.
Modification des
paramètres par défaut
Pour modifier les paramètres par
défaut de l'imprimante, voyez les
pages 5 and 6.
Restauration des valeurs
par défaut d’origine
Remarque : … = appuyer à
plusieurs reprises sur
la touche jusqu’à ce
que s’affiche le
message indiqué.
Pour restaurer le menu
d’imprimante à ses
paramètres par
défaut d’origine :
1. Appuyez sur pour accéder
au mode Menu.
2. Appuyez sur
…
MENU MAINTENANCE
3. Appuyez sur .
RÉINIT MENU
EXÉCUTER
4. Appuyez sur .
L’imprimante est remise à l’état
initial et se met en ligne.
Paramètres de
support pour les
travaux d’impres-
sion individuels
Si vous effectuez un travail
d’impression sur un support
spécial, vous pouvez charger
provisoirement le support dans un
bac et modifier les paramètres de
support de ce bac dans le pilote
d’imprimante.
ENTER
ENTER
Paramètres de support
Défaults

4
Plage de paramètres
de grammage des
supports pour
l’imprimante
Remarque :
Pour déterminer si un
grammage de papier est bond
US ou Index, vérifiez
l’équivalent métrique, p. ex.,
bond US de 35 lb = 132 g/m
2
Index de 35 lb = 64 g/m
2
Pour plus d’information, visitez
WWW.PAPER-PAPER.COM/
WEIGHT.HTML .
Param. de grammage, bond US
Paramètre Bond US
(métrique)
Light (Léger) 16 à 19 lb.
(60 à 71 g/m
2
)
Medium (Moyen) 20 à 27 lb.
(75 à 101 g/m
2
)
Heavy (Lourd) 28 à 32 lb.
(105 à 120 g/m
2
)
Ultra Heavy (Très
lourd)
33 à 54 lb.
(124 à 203 g/m
2
)
Paramétres de grammage, Index
Paramètre Bond US
(métrique)
Light (Léger) 33 à 40 lb.
(60 à 71 g/m
2
)
Medium (Moyen) 42 à 56 lb.
(75 à 101 g/m
2
)
Heavy (Lourd) 58 à 67 lb.
(105 à 120 g/m
2
)
Ultra Heavy (Très
lourd)
69 à 113 lb.
(124 à 203 g/m
2
)
Paramètres de support
Paramètres de grammage

5
Pour modifier les
paramètres de support
par défaut pour le
bac 1
Remarque : Le paramètre par
défaut de grammage
de support pour le bac
1 est Moyen.
Remarque : … = appuyer à
plusieurs reprises sur
la touche jusqu’à ce
que s’affiche le
message indiqué.
1. Appuyez sur
pour
accéder au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
BAC1 FORMAT SUPPORT
LETTRE
4. Appuyez sur …
GRAMMAGE BAC1
MOYEN
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur
…
GRAMMAGE BAC1
YYYY*
7. Appuyez sur , puis
.
* *YYYY = Paramètres de
grammage de support (voyez la
page 4): Léger, Moyen, Lourd.
ENTER
ENTER
ENTER
OLN INE
Paramètres de support
Modification des paramètres de support

6

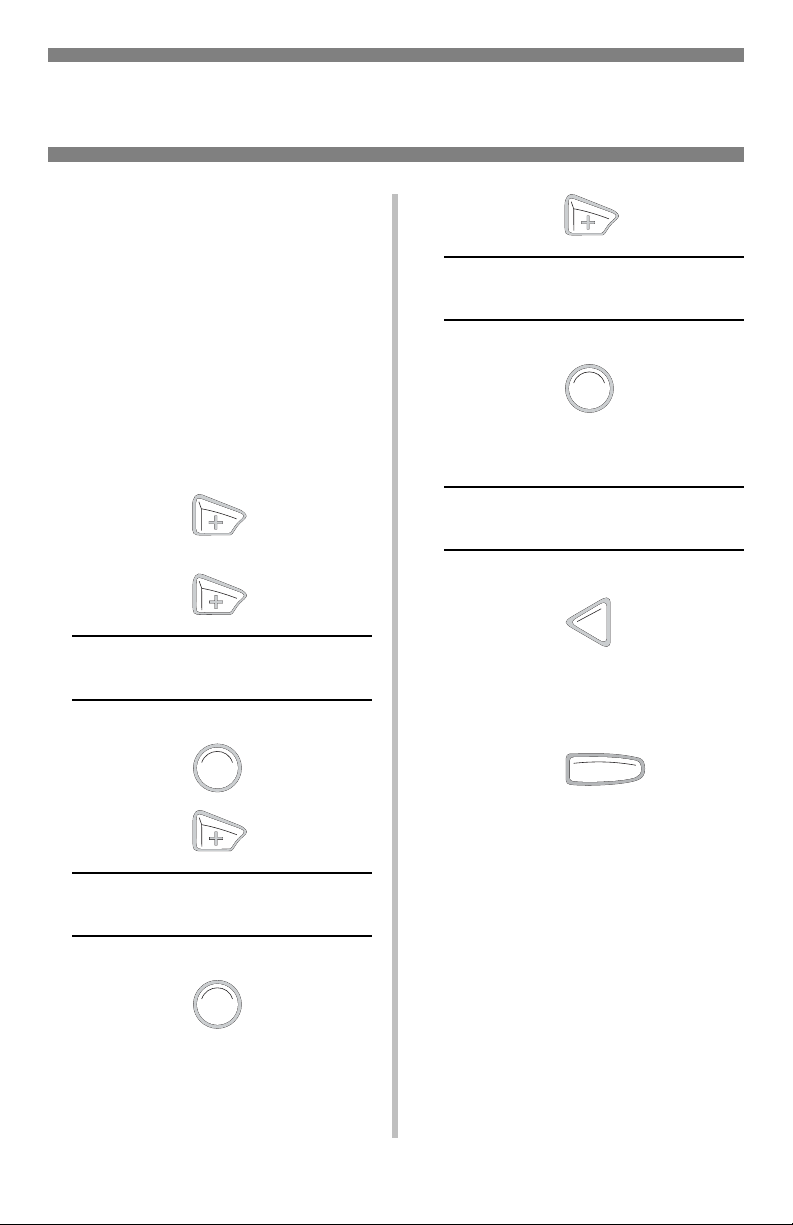

Pour paramétrer des
transparents comme
support par défaut :
Remarque : Le paramètre par
défaut de grammage
de support pour le bac
MF est Standard.
Remarque : … = appuyer à
plusieurs reprises sur
la touche jusqu’à ce
que s’affiche le
message indiqué.
1. Appuyez sur
pour
accéder au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
4. Appuyez sur
…
TYPE PAP. BACMF
STANDARD *
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur
…
TYPE PAP. BACMF
TRANSPARENT
7. Appuyez sur .
Un astérisque (*) s’affiche à côté
du paramètre sélectionné.
TYPE PAP. BACMF
TRANSPARENT *
8. Appuyez sur .
Le paramètre est validé et la
deuxième ligne de l'affichage
cesse de clignoter.
9. Appuyez sur
.
ENTER
ENTER
ENTER
BACK
OLN INE
Paramètres de support
Défaut : Bac MF

7

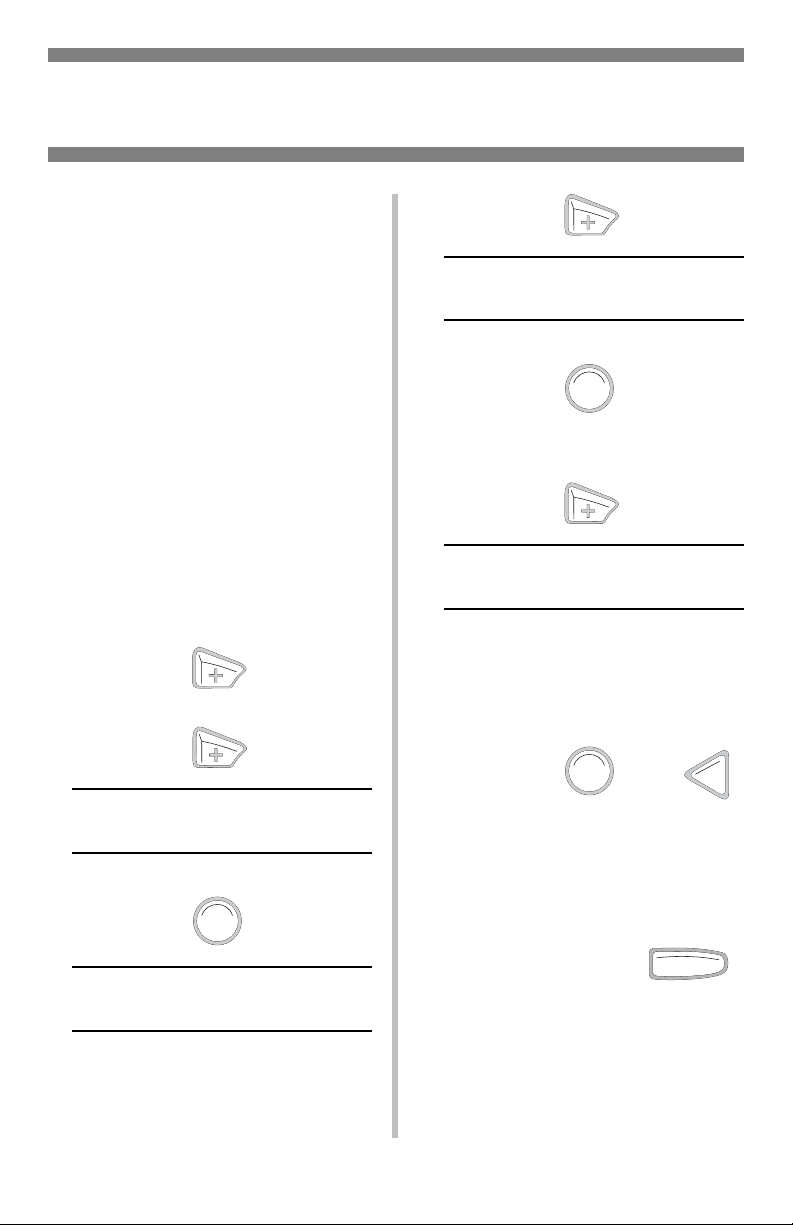

Pour définir les
étiquettes, le papier
épais, les
enveloppes, etc.
comme support par
défaut :
Remarque : Le format de support
par défaut pour le bac
MF est Lettre et le
type est Standard.
En premier lieu, configurez
le format de support
Remarque : … = appuyer à
plusieurs reprises sur
la touche jusqu’à ce
que s’affiche le
message indiqué.
1. Appuyez sur
pour
accéder au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
BAC1 FORMAT SUPPORT
LETTRE *
4. Appuyez sur …
FORMAT PAPIER BMF
LETTRE *
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur
…
FORMAT PAPIER BAC MF
XXXX†
† XXXX indique votre sélection
de format de support
(enveloppes =
ENVELOPPES
COM-10
).
7. Appuyez sur
, puis .
Le paramètre est validé et la
deuxième ligne de l'affichage
cesse de clignoter.
8.
Enveloppes : Pour imprimer sur
des enveloppes:
Il suffit d'appuyer sur .
Supports lourds/étiquettes :
Pour imprimer sur des supports
lourds ou des étiquettes, passez
aux étapes suivantes.
ENTER
ENTER
ENTER BACK
OLN INE
Paramètres de support
Défaut : Bac MF

8
Puis, configurez le
type de support
(Supports lourds et
étiquettes
uniquement)
Remarque : … = appuyer à
plusieurs reprises sur
la touche jusqu’à ce
que s’affiche le
message indiqué.
1. Appuyez sur
.
TYPE SUPPORT BMF
STANDARD *
2. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
3. Appuyez sur
…
TYPE SUPPORT BMF
YYYY†
† YYYY = ÉTIQUETTES ou
CARTONNÉ .
4. Appuyez sur
, puis
sur .
Le paramètre est validé et la
deuxième ligne de l'affichage
cesse de clignoter.
5. Appuyez sur
.
L’imprimante se remet en ligne.
6. Vous avez terminé!
ENTER
ENTER
BACK
OLN INE
Paramètres de support
Défaut : Bac MF

9
1
2
3
4
5
Grammage du support :
Bond US de 16 à 32 lb (60 à 120 g/m
2
)
Plage de formats de
support :
Lettre, légal 14, légal 13,5, légal 13, A4, A5, A6, B5,
Executive, personnalisé (min. 3,94 x 5,83 po
[100 x 148 mm], max. 8,5' x 14' po
[215,9 x 355,6 mm]). Les formats personnalisés doivent
d’abord être définis dans le pilote d’imprimante.
Capacité :
300 feuilles de 20 lb (75 g/m²)
Spécifications de support
Bac 1

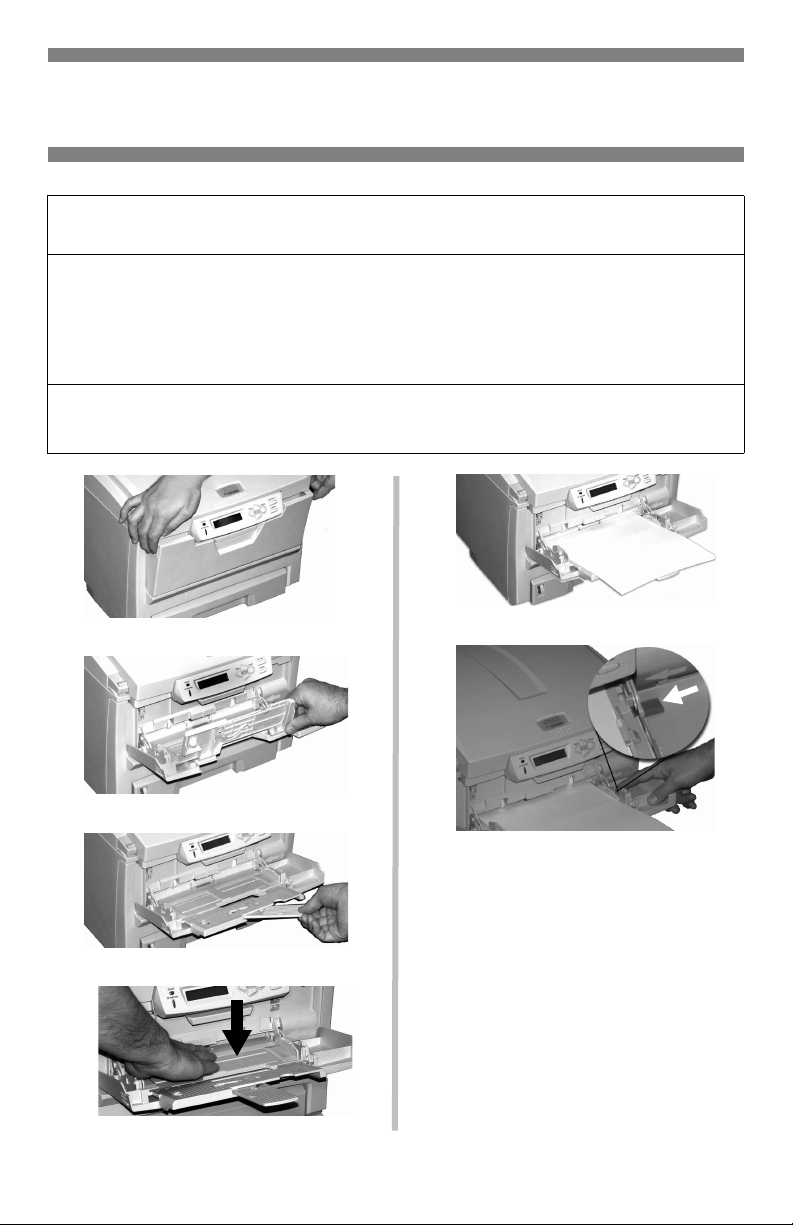

10
1
2
3
4
5
6
Papier à en-tête :
• Impression recto (un côté) :
charger la face d'impression vers
le haut, partie supérieure dans
l'imprimante.
• Impression recto verso (2 côtés)
: charger la face d'impression
vers le bas, partie supérieure
vers l'extérieur de l'imprimante.
Plage de
grammages :
Bond US de 20 à 54 lb (42 à 203 g/m
2
), jusqu’à Index de 113 lb.
Plage de
formats :
Min. = 3,94 x 5,83 po [100 x 148 mm]; max.= 8,5 x 14 po
[216 x 356 mm] (Les formats non standard doivent être définis dans le
pilote avant l'impression : voyez le Guide de l’utilisateur en ligne pour
plus d’information.)
Bannières : 8,25 à 8,5 po [210 à 216 mm] de largeur, jusqu'à 47,25 po
(1,2 m) de longueur. Alimenter les bannières une à la fois.
Capacités :
100 feuilles de 20 lb (75 g/m²), 50 transparents, 10 enveloppes
Étiquettes : alimentation d’une pile d’environ 3/8 po (1 cm) de hauteur
max.
Spécifications de support
Bac MF

11

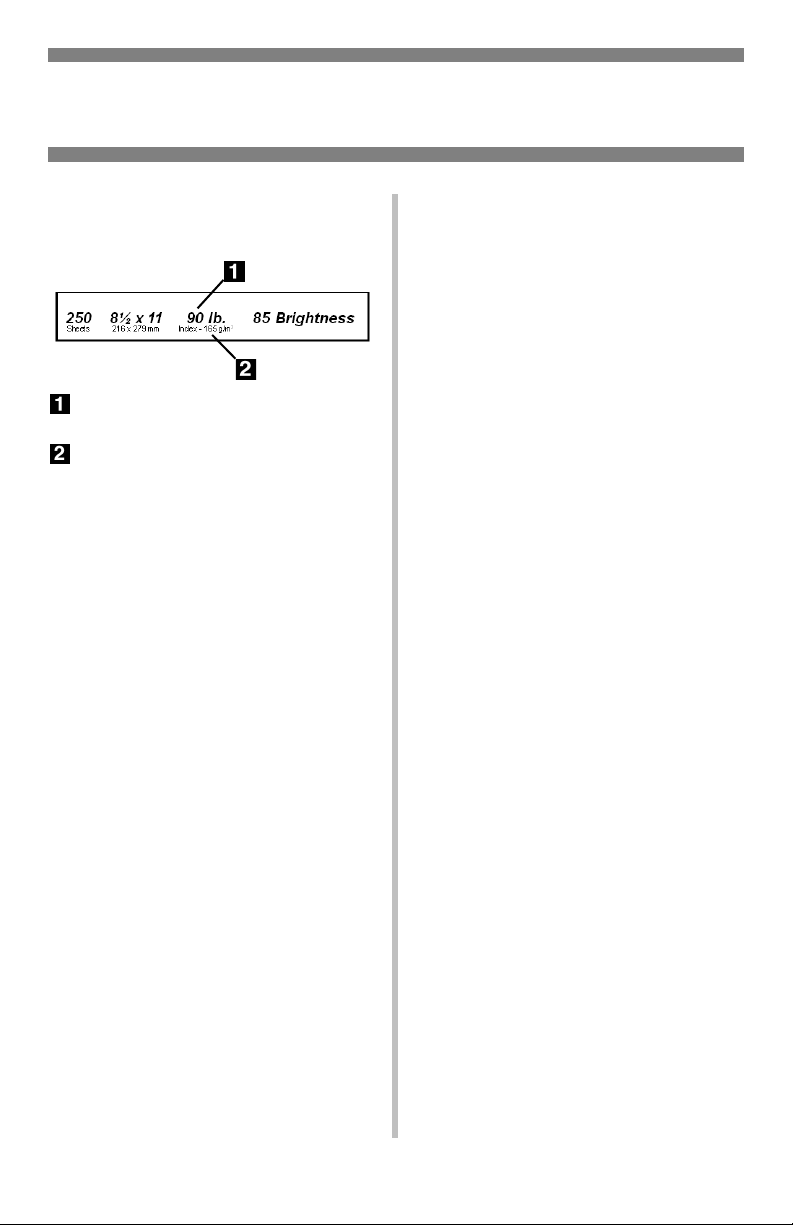

Exemple d’étiquette de rame :
Paramètres de grammage de support, bond US (voyez la page 4)
Grammage, métrique : Recherchez cela pour reconnaître bond US et
Index
Spécifications
Mise en garde!
L'encre du papier à en-tête doit pouvoir résister à une chaleur de 446 °F
(230 °C) pendant 0,2 seconde et à des pressions mécaniques de 25 lb/
po
2
(1,8 kg/cm
2
).
Important!
Si le papier se gondole lorsque vous imprimez recto verso, utilisez du papier
bond US de 28 lb.
Formats Bac d’alim. Bac de
sortie Grammage Supports recommandés
1
1. Les grammages de cette colonne sont bond US.
•Lettre
• Executive
•Légal14
•Légal13,5
•Légal13
• A4, A5, A6
•B5
•Personn.
2
2. Minimum = 3,94 x 5,83 po, maximum = 8,5 x 14 po.
Bac MF uniquement : bannières, une à la fois, 8,25 à 8,5 po [210 à 216 mm] de
largeur, jusqu'à 47,25 po (1,2 m) de longueur.
Les formats personnalisés doivent d’abord être définis dans le pilote d’impri-
mante.
Bac 1 Dessus
Arrière
• Léger
•Moyen
•Lourd
• Papier à épreuve blanc
brillant Oki 52206101,
32 lb (voyez la page 16)
pour plus d'information)
• Papier blanc radiant pour
imprimante laser
Hammermill, 24 lb
• Xerox 4024, 20 lb
Bac MF Arrière
uniqu.
•Moyen
•Lourd
Supports d'impression
Papier

12
Spécifications
Mise en garde!
Les transparents doivent pouvoir résister à une chaleur de 446 °F
(230 °C) pendant 0,2 seconde et à des pressions mécaniques de 25 lb/
po
2
(1,8 kg/cm
2
).
Important!
N’utilisez que les transparents recommandés.
Impression de
transparents
Travaux d’impression
individuels
Effectuez les réglages suivants
dans le pilote d’imprimante au
moment d’imprimer :
•Source=BacMF
• Format = Lettre ou A4
• Type de support = Transparent
Configuration des
transparents comme
support par défaut
Si le bac multifonction est
normalement utilisé pour le
chargement des transparents,
configurez le menu d'impression
comme suit (voyez la page 6) :
• Format de support bac MF =
Lettre (défaut) ou A4
• Type papier bac MF =
Transparent
Formats
utilisables
Bac
de sortie
Bac
de sortie
Type de
support Grammage Recommandé
•Lettre
•A4
Bac MF
uniqu.
Arrière
uniqu.
Transparent Ignoré • Oki 52205701
(voyez la page 16)
• 3M CG3720
Supports d'impression
Transparents

13
Spécifications
Insérez les étiquettes dans le bac multifonction :
• Côté d’impression vers le haut.
• Bord supérieur vers l'intérieur de l’imprimante.
Mise en garde!
Les transparents doivent pouvoir résister à une chaleur de 446 °F
(230 °C) pendant 0,2 seconde et à des pressions mécaniques de 25 lb/
po
2
(1,8 kg/cm
2
).
Impression
d’étiquettes
Travaux d’impression
individuels
Effectuez les réglages suivants
dans le pilote d’imprimante au
moment d’imprimer :
•Source=BacMF
• Format = Lettre ou A4
• Type de support = Étiquettes
Configuration des
étiquettes comme
support par défaut
Si le bac multifonction est
normalement utilisé pour le
chargement des étiquettes,
configurez le menu d'impression
comme suit (voyez la page 7) :
• Format de support du bac MF -
Lettre ou A4
• Type de support du bac MF =
Étiquettes
Formats
utilisables
Bac
d’alim.
Bac de
sortie Support Grammage Recommandé
•Lettre
•A4
Bac MF Arrière
uniqu.
Étiquettes • Moyen
•Lourd
•Trèslourd
• Étiquette laser
blanche Avery 5161,
format lettre
• Étiquette laser
blanche Avery 7162,
7664, 7666, format
A4
Supports d'impression
Étiquettes

14
Exemple d’étiquette
de rame :
Grammage, Index (voyez la
page 4).
Grammage, métrique :
Recherchez cela pour reconnaître
bond US et Index (voyez page 4)
Mise en garde!
Pour ne pas endommager
l’imprimante, N’OUBLIEZ JAMAIS
DE MODIFIER LES PARAMÈTRES
LORSQUE VOUS IMPRIMEZ SUR
UN SUPPORT ÉPAIS.
Spécifications
Formats
• Lettre, Executive
• Légal 14, légal 13,5, légal 13
•A4,A5,A6,B5
• Personnalisé (les formats
personnalisés doivent d’abord
être définis dans le pilote
d’imprimante).
Bac d’alim.
•Bac1
•BacMF
Bac de sortie
• Arrière uniquement
Type de support
• Cartonné
Grammage
•Bac1:Lourd
• Bac MF : Lourd, Très lourd
Recommandé
• Carte Oki Premium (voyez la
page 16)
Impression sur du
papier épais
Impression de travaux
indi-viduels sur du papier
épais
Effectuez les réglages suivants
dans le pilote d’imprimante au
moment d’imprimer :
• Source = Bac 1 (bond US de
17
à 32 lb
) ou bac MF (bond US de
20 à 54 lb )
• Format = Voyez les formats à
gauche
• Type = Lourd ou Très lourd
(voyez la page 4).
Configuration du papier
épais comme support par
défaut
Configurez le menu d'impression
comme suit (voyez le page 7):
• Format (bac 1 ou bac MF) =
Voyez les formats à gauche.
• Type de support :
–Bac1=Lourd
– Bac MF = Lourd ou Très lourd
Supports d'impression
Papier épais

15
Spécifications
Mise en garde!
Les enveloppes doivent pouvoir
résister à 446 °F (230 °C)
pendant 0,2 seconde et à des
pressions mécaniques de 25 lb/
po
2
(1,8 kg/cm
2
).
Important!
Pour les meilleurs résultats
d’impression, utilisez uniquement
les enveloppes recommandées.
N’utilisez jamais des enveloppes
avec agrafes métalliques, fenêtres
ou fermetures à rabat en V :
Impression des
enveloppes
Travail d’impression
individuel sur des
enveloppes
Effectuez les réglages suivants
dans le pilote d'imprimante au
moment d’imprimer :
•Source=BacMF
•Format=COM-10
Configuration des
enveloppes comme
support
d’impression par
défaut pour le bac
MF
Configurez le menu de l’imprimante
comme suit (voyez la page 7):
• Format = ENVELOPPE COM-10
No!
Format Bac
d’alim.
Bac de
sortie
Type de
support
Grammag
eRecommandé
COM-10 Bac MF
uniqu.
Arrière uniqu. N’importe
quel
réglage
N’importe
quel
réglage
OKI 52206301
OKI 52206302
(see page 16)
Supports d'impression
Enveloppes

16
Oki
®
Synflex
MC
 Étanche, Résistant à la déchirure
 Blanc, 8,5 x 11 po (216 x 279 mm )
Papier à épreuve blanc
brillant Oki
 Blanc, 32-lb.
 8,5 x 11 po ( 216 x 279 mm)
Enveloppes Oki
Premium
 COM-10 (nº 10), vélin blanc
 Teinture de sécurité, Redi-Strip
Transparents couleur
Oki Premium
 8,5 x 11 po (216 x 279 mm)
Bannière Oki
 Index de 70 lb. (128 g/m
2
)
 8½' x 35.4 po (216 x 899 mm)
Carte Oki Premium
 Qualité archives sans acide
 Blanc, 8,5 x 11 po (216 x 279 mm )
* Pour obtenir les meilleurs
résultats :
N° de réf. OKI Quantité
52205901 100 feuilles/boîte
N° de réf. OKI Quantité
52206101 500/boite
N° de réf. OKI Quantité
52206301 100/boite
52206302 500/boite
N° de réf. OKI Quantité
52205701 50/boite
N° de réf. OKI Quantité
52206002 100/boite
N° de réf.
OKI Grammage Quantité
52205601 60 lb.
couverture
250/boite
52205602 90 lb. Index 250/boite
52205603 110 lb. Index 250/boite
Plage de
températures Humidité
65 °F à 77 °F
(18 °C à 25 °C)
RH de 40 % à
65 %
Pour commander des supports
Oki, communiquez avec le
revendeur Oki de votre région ou
visitez notre site Web à
WWW.OKIPRINTINGSOLUTIONS.COM
/US .
Supports d'impression
Oki

17
Impression de la liste
des paramètres
courants des menus
Remarque: … = d'appuyer à
plusieurs reprises sur
la touche jusqu'à ce
que s'affiche le
message indiqué.
Pour imprimer une liste des
paramètres courants des menus :
1. Appuyez sur
…
MENU INFORMATIONS
2. Appuyez sur …
IMPRIMER MAPPE MENU
EXÉCUTER
3. Appuyez sur .
La liste des paramètres courants de
menu s’imprime et l’imprimante se
remet en ligne.
Impression d'une
page de
démonstration
1. Appuyez sur …
MENU INFORMATIONS
2. Appuyez sur …
IMPRIMER MAPPE MENU
EXÉCUTER
3. Appuyez sur …
DÉMO1
EXÉCUTER
4. Appuyez sur .
La page de démonstration
s’imprime et l’imprimante se remet
en ligne.
ENTER
ENTER
ENTER
ENTER
Fonctions
Rapports intégrés

18
La gestion énergétique permet de
configurer le délai requis pour
l’imprimante avant de passer en
mode d’attente. Cela permet
d’économiser de l’énergie, mais
l’imprimante requiert un délai de
préchauffage lorsqu’elle reçoit un
travail d’impression ou si vous
accédez au menu et modifiez des
paramètres.
Configuration du
délai d’attente
Remarque:… = d'appuyer à
plusieurs reprises sur la
touche jusqu'à ce que
s'affiche le message indiqué.
1. Appuyez sur
…
MENU CONFIG SYSTÈME
2. Appuyez sur …
DÉLAI ÉCONOMIE ÉNERGIE
60 MIN *
3. Appuyez sur …
La deuxième ligne de l'affichage
clignote.
4. Appuyez sur
…
DÉLAI ÉCONOMIE ÉNERGIE
XX†MIN
† XX = 5, 15, 30, 60 (défaut) ou
240 minutes.
5. Appuyez sur
, puis .
Le paramètre est validé et la
deuxième ligne de l'affichage
cesse de clignoter.
6. Appuyez sur .
Activation/
désactivation de la
gestion énergétique
1. Appuyez sur pour
accéder au mode Menu.
2. Appuyez sur
…
MENU MAINTENANCE
3. Appuyez sur .
ENTER
ENTER
ENTER BACK
OLN INE
ENTER
Fonctions
Gestion énergétique

19
4. Appuyez sur …
ÉCONOMIE ÉNERGIE
ACTIVɆ
5. Appuyez sur .
ÉCONOMIE ÉNERGIE
DÉSACTIVɆ
† Appuyez sur le bouton + pour
permuter entre Activé et
Désactivé.
6. Appuyez sur
, puis .
Le paramètre est validé et la
deuxième ligne de l'affichage
cesse de clignoter.
7. Appuyez sur .
ENTER BACK
OLN INE
Fonctions
Gestion énergétique
