Olympus ZUIKO Digital ED 14-42mm f3.5-5.6 User manual

© 2014
ED 14-42mm f3.5-5.6 EZ
4 -
JP
取扱説明書
6 -
EN
INSTRUCTIONS
8 -
FR
MODE D’EMPLOI
10 -
ES
INSTRUCCIONES
12 -
KR
취급설명서
14 -
CHT
使⽤說明書
16 -
CHS
使⽤说明书
19 -
TH
คําแนะนําการใชงาน
WC391101
Printed in China
00L1047JUABcoverjp.indd100L1047JUABcoverjp.indd1 2013/12/0420:38:572013/12/0420:38:57

4JP
取扱説明書
このたびは当社製品をお買い上げいただきあり
がとうございます。
ご使用前に本説明書の内容をよくご理解の上、
安全に正しくご使用ください。この説明書はご
使用の際にいつでも見られるように大切に保管
してください。
レンズの取り付け、取り外しはカメラの電源を
切ってから行ってください。
1レンズは自動的に繰り出されます。
•カメラの電源をオフにしたとき (1)
•カメラの電源をオンにしたとき (2）
2ズームの操作
ズームリング（A）を 1の方向へ回すと望遠
に、2の方向へ回すと広角にズーミングしま
す。回す角度によってズーミングの速度が 2
段階に変わります。
別売の自動開閉キャップ（LC-37C）を装着できま
す。フィルターと同時に使用する事はできません。
注意：レンズ繰り出し中など、動作しているとき
にレンズ本体に無理な力をかけないでください。
撮影時の注意
•フィルターを 2 枚以上重ねたり、厚みがある
種類を使用したときには、画面にケラレが発生
することがあります。
•フラッシュ使用時、フラッシュ光がケラレる場
合があります。
主な仕様
マウント :マイクロフォーサーズマウント
焦点距離 :14 〜 42mm
（
35mmフィルム換算 28 〜 84mm ）
最大口径比 :F3.5 〜 5.6
画角 :75°〜 29°
レンズ構成 :7群8枚
絞り制御 :F3.5 〜 22
撮影距離 :0.2m 〜 )（14mm 時）
  0.25m 〜 )（42mm 時）
ピント調整方式 :AF/MF 切り換え
質量 :93g( キャップをのぞく )
大きさ（最大径×長さ）:φ 60.6 × 22.5mm
（沈胴時）
レンズフード取り付け :非対応
フィルター取り付けネジ径 :37mm
※外観・仕様は改善のため予告なく変更するこ
とがありますので、ご了承ください。
JP
MEMO
1
2
1 2
A
00L1047JUABcoverjp.indd200L1047JUABcoverjp.indd2 2013/12/0420:38:582013/12/0420:38:58

JP 5
ご注意必ずお読みください
警告安全上のご注意
• レンズで太陽を見ないでください。失明や視
力障害を起こすことがあります。
• レンズキャップを付けずに放置しないでくだ
さい。太陽光が焦点を結んで故障や火災の原
因になることがあります。
• カメラに取り付けた状態でレンズを太陽に向
けないでください。太陽光が焦点を結んで故
障や火災の原因になることがあります。
MicroFourThirds及びMicroFourThirds
ロゴマークはオリンパスイメージング（株）の商標
または登録商標です。
ホームページ
http://www.olympus.co.jp/
電話でのご相談窓口
カスタマーサポートセンター
0120-084215
携帯電話・PHS からは
TEL:[phone]
FAX:[phone]
オンライン修理受付のご案内
インターネットを利用して修理のお申し込みや
修理の状況をご確認いただけます。上記ホーム
ページから「お客様サポート」のページを
ご参照ください。
ピックアップサービス（引取修理）のご案内
弊社指定の運送業者が、梱包資材を持って
お客様ご指定の日時にご自宅へ伺います。
オリンパス修理ピックアップ窓口
0120-971995
フリーダ イヤ ル
01L1047JUABjp.indd501L1047JUABjp.indd5 2013/11/0117:47:552013/11/0117:47:55

6EN
INSTRUCTIONS
Thank you for purchasing this Olympus product.
To ensure your safety, please read this
instruction manual before use, and keep it
handy for future reference.
Turn off the camera before attaching or removing
the lens.

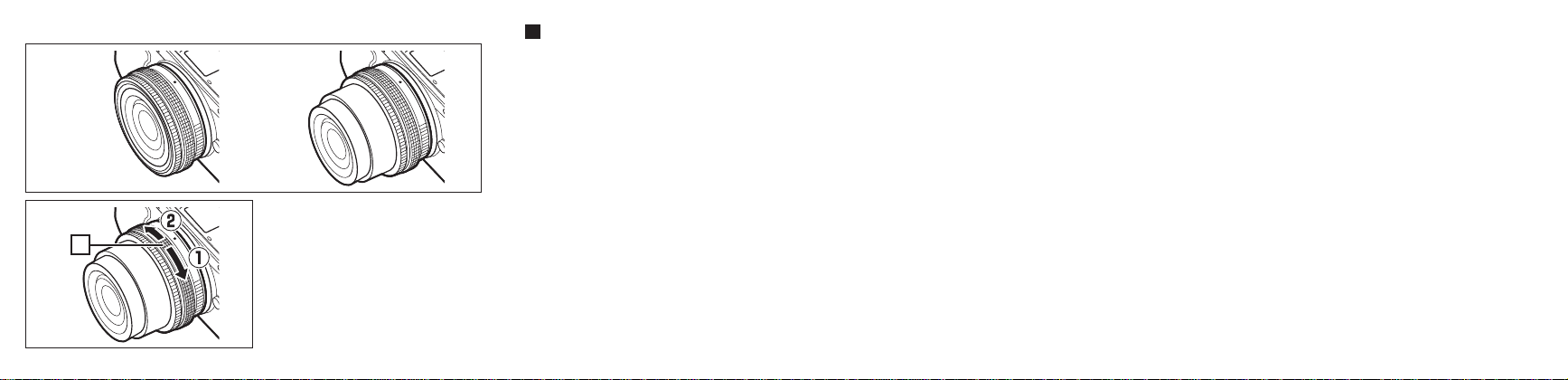

1The lens extends automatically.
• Camera off (1)
• Camera on (2)
2Rotate the zoom ring (A) in direction 1to
zoom in or in direction 2to zoom out. Select
from two speeds: zoom speed is determined
by the angle of rotation.
The lens can be used with an optional LC-37C
auto lens cap. The lens cap can not be used
when a filter is attached.
Note: Do not attempt to forcibly prevent the lens
from extending or retracting or otherwise apply
excessive force to the lens while moving parts
are in operation.
Notes on Shooting
• Edges of pictures may be cut off if more than
one filter is used or if a thick filter is used.
• The lens may cast shadows in pictures taken
with a flash.
Main Specifications
Mount :
Micro Four Thirds mount
Focal distance : 14 – 42 mm (0.6 – 1.7 in.)
(equivalent to 28 to 84 mm on a 35 mm camera)
Max. aperture :f3.5 – 5.6
Image angle :75° – 29°
Lens configuration :7 groups, 8 lenses
Iris control :f3.5 to f22
Shooting range :0.2 m (7.9 in.) to )
(14 mm focal length)
0.25 m (9.8 in.) to )
(42 mm focal length)
Focus adjustment :AF/MF switching
Weight :
93 g (3.3 oz.) (excluding cap)
Dimensions :Max. dia. Ø 60.6 (2.4 in.) ×
length 22.5 mm (0.9 in.)
(lens retracted)
Lens hood mount :
None
Filter mount thread
diameter :37 mm (1.5 in.)
* Specifications are subject to change without any
notice or obligation on the part of the manufacturer.
EN
02L1047JUABen.indd602L1047JUABen.indd6 2013/12/0420:39:482013/12/0420:39:48

EN 7
Precautions: Be Sure to Read the Following
Warnings: Safety Precautions
• Do not view the sun through the lens. It may
cause blindness or vision impairment.
• Do not leave the lens without the cap. If solar
light is converged through the lens, a fire may
result.
• Do not point the camera lens at the sun.
Sunlight will converge in the lens and focus
inside the camera, possibly causing a
malfunction or fire.
Micro Four Thirds and the Micro Four Thirds
logo are trademarks or registered trademarks of
OLYMPUS IMAGING Corporation.
For customers in USA
FCC Notice
This device complies with part 15 of the
FCC rules. Operation is subject to the
following two conditions:
(1) This device may not cause harmful
interference, and (2) this device must accept
any interference received, including
interference that may cause undesired
operation.
Any unauthorized changes or modifications
to this equipment would void the user’s
authority to operate.
For customers in CANADA
This Class B digital apparatus complies with
Canadian ICES-003. CAN ICES(B)/NMB-3(B)
Technical Support (U.S.A./Canada)
24/7 online automated help :
http://www.olympusamerica.com/support
Phone customer support :
Tel.[phone] (Toll-free)
Our phone customer support is available
from 9 am to 9 pm (Monday to Friday) ET
E-Mail : [email protected]
02L1047JUABen.indd702L1047JUABen.indd7 2013/12/0420:39:482013/12/0420:39:48

8FR
MODE D’EMPLOI
Nous vous remercions pour l’achat de ce produit
Olympus. Veuillez lire ce mode d’emploi avant
utilisation pour votre sécurité et conserver ces
instructions à portée de main pour un usage ultérieur.
Éteignez l’appareil photo avant de fixer ou de
retirer l’objectif.
1L’objectif sort automatiquement.
• Appareil photo éteint (1)
• Appareil photo allumé (2)
2Tournez la bague de zoom (A) dans la
direction 1pour effectuer un zoom avant
ou dans la direction 2pour effectuer un
zoom arrière. Vous avez le choix entre deux
vitesses de zoom : cette dernière dépend de
l’angle de rotation.
Cet objectif peut être utilisé avec un bouchon
d’objectif automatique LC-37C (en option). Ce
bouchon ne peut pas être utilisé lorsqu’un filtre
est fixé sur l’objectif.
Remarque : N’essayez pas d’empêcher
l’objectif de sortir ou de se rétracter, n’exercez
pas non plus de pression excessive sur celui-ci
lorsque les pièces mobiles sont en cours de
fonctionnement.
Remarques sur la prise de vue
• Les bords des images risquent d’être coupés
si plusieurs filtres sont utilisés ensemble ou
en utilisant un filtre épais.
• L’objectif peut projeter des ombres sur les
photos prises avec un flash.
Caractéristiques principales
Monture : montage avec Micro
Four Thirds
Longueur focale : 14 à 42 mm (équivalent
à 28 à 84 mm sur un
appareil photo 35 mm)
Ouverture maximale : f3,5 – 5,6
Angle de vue : 75°– 29°
Configuration de
l’objectif
: 7 groupes, 8 lentilles
Commande de
diaphragme : f3,5 à f22
Plage de prise de vue : 0,2 m à )(focale de
14 mm)
0,25 m à )(focale de
42 mm)
Réglage de la mise
au point : Commutation AF/MF
Poids :
93 g (sans le bouchon)
FR
03L1047JUABfr.indd803L1047JUABfr.indd8 2013/12/0420:40:212013/12/0420:40:21

FR 9
Dimensions : Dia. max. Ø 60,6 ×
longueur 22,5 mm
(objectif rétracté)
Monture de pare-soleil : Aucune
Diamètre de filetage du
montage du filtre
: 37 mm
* Caractéristiques modifiables sans préavis ni
obligations de la part du fabricant.
Précautions : Bien lire la suite
Avertissements : Précautions de sécurité
• Ne pas regarder le soleil à travers l’objectif.
Cela pourrait causer des troubles ou la perte
de la vue.
• Ne pas laisser l’objectif sans le bouchon. Si
des rayons du soleil sont concentrés à travers
l’objectif, un incendie risque de se produire.
• Ne pas pointer l’objectif monté sur l’appareil
sur le soleil. Les rayons du soleil seraient
concentrés dans l’appareil photo, pouvant
provoquer un mauvais fonctionnement ou un
incendie.
Micro Four Thirds et le logo Micro Four Thirds
sont des marques commerciales ou déposées
de OLYMPUS IMAGING Corporation.
Pour les utilisateurs aux États-Unis
Notice FCC
Cet appareil est conforme aux normes de la
Section 15 des directives FCC. Son
utilisation est soumise aux deux conditions
suivantes : (1) Cet appareil ne doit pas
causer de brouillage radioélectrique, et (2)
cet appareil doit pouvoir résister à toutes les
interférences, y compris celles susceptibles
d’entraver son bon fonctionnement.
Toute modification non autorisée peut
annuler la permission accordée à
l’utilisateur de se servir de ce matériel.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.
CAN ICES(B)/NMB-3(B)
Support technique ( États-Unis/Canada )
Aide en ligne 24/24h, 7/7 jours :
http://www.olympusamerica.com/DSLR/
Ligne téléphonique de support :
Tél. [phone] (appel gratuit)
Notre centre d’appels clients est ouvert de
9h à 21 heures (du lundi au vendredi) ET
Email : [email protected]
03L1047JUABfr.indd903L1047JUABfr.indd9 2013/12/0420:40:212013/12/0420:40:21

10 ES
INSTRUCCIONES
Muchas gracias por comprar este producto
Olympus. Antes de usarlo, lea este manual de
instrucciones para proteger su seguridad, y
guárdelo en un lugar práctico para usarlo como
referencia futura.
Apague la cámara antes de instalar o extraer la
lente.
1El objetivo se extiende automáticamente.
• Cámara desactivada (1)
• Cámara activada (2)
2Gire el anillo del zoom (A) en la dirección
1para acercar o en la dirección 2para
alejar. Seleccione entre dos velocidades: La
velocidad del zoom está determinada por el
ángulo de rotación.
Puede utilizar el objetivo con una tapa de lente
automática LD-37C. La tapa de la lente no
puede utilizarse cuando se instala un filtro.
Nota: No intente evitar la extensión o el
retroceso del objetivo a la fuerza, ni aplique una
fuerza excesiva al objetivo cuando las piezas
móviles están en funcionamiento.
Notas sobre la realización de fotografías
• Los bordes de las imágenes pueden cortarse
si se usa más de un filtro o un filtro grueso.
• El objetivo puede producir sombras en las
fotografías tomadas con flash.
Especificaciones principales
Montura :
Montaje Micro Four Thirds
Distancia focal : 14 – 42 mm
(equivalente a 28 a 84 mm
en una cámara de 35 mm)
Apertura máx. : f3,5 – 5,6
Ángulo de imagen : 75°– 29°
Configuración de objetivo : 8 lentes en 7 grupos
Control de diafragma:f3,5 a f22
Distancia de toma : 0,2 m a )(distancia
focal 14 mm)
0,25 m a )(distancia
focal 42 mm)
Ajuste de enfoque : Cambio AF/MF
Peso : 93 g (excluyendo la tapa)
Medidas :
Diámetro máximo Ø 60,6 ×
longitud 22,5 mm
(objetivo retraído)
Montura de parasol
de objetivo :
Ninguno
ES
04L1047JUABes.indd1004L1047JUABes.indd10 2013/12/0420:40:552013/12/0420:40:55

ES 11
Diámetro de rosca de
montura de filtro
: 37 mm
* Las especificaciones están sujetas a cambios sin
previo aviso ni obligación por parte del fabricante.
Precauciones: Asegúrese de leer lo siguiente
Advertencias: Precauciones de seguridad
• No observe el sol a través del objetivo. Puede
causar ceguera o daños en la vista.
• No deje el objetivo sin la tapa. Si la luz solar
se concentra a través del objetivo, puede
producir un incendio.
• Evite que el objetivo montado en la cámara
apunte hacia el sol, ya que los rayos solares
incidirán directamente en la cámara, lo que
puede causar su mal funcionamiento o fuego.
Micro Four Thirds y el logotipo Micro Four Thirds
son marcas comerciales o marcas registradas
de OLYMPUS IMAGING Corporation.
Para los clientes de Estados Unidos
Aviso FCC
Este dispositivo cumple con la parte 15 de
los reglamentos FCC. La operación está
sujeta a las siguientes dos condiciones:
(1) Este dispositivo no puede ocasionar
interferencias que ocasionen daños, y
(2) este dispositivo puede aceptar cualquier
interferencia, incluida una interferencia que
pueda ocasionar una operación no
deseada. Cualquier cambio o modificación
sin autorización a este equipo anulará el
derecho del usuario a operarlo.
Para los clientes de Canadá
Este aparato digital de Clase B cumple con
la norma canadiense ICES-003.
CAN ICES(B)/NMB-3(B)
Asistencia técnica (EE.UU./Canada)
24/7 Ayuda automatizada en línea:
http://www.olympusamerica.com/support
Soporte telefónico al cliente:
Tel. [phone] (Llamada gratuita)
Nuestro teléfono de atención al cliente esta
disponible de 9 am a 9 pm (de lunes a
viernes)
Correo electrónico: [email protected]
04L1047JUABes.indd1104L1047JUABes.indd11 2013/12/0420:40:552013/12/0420:40:55

12 KR
취급설명서
당사 제품을 구입해 주셔서 감사합니다.
사용 전 본 설명서의 내용을 잘 이해하고
안전하게 사용해 주십시오. 이 설명서는
사용시 늘 참조할 수 있도록 잘 보관하여
주십시오.
렌즈를 부착하거나 제거하기 전에 카메라를
끄십시오.
1 렌즈가 자동으로 펼쳐집니다.
• 카메라 꺼짐(1)
• 카메라 켜짐(2)
2 줌 기능 조작
줌링 (A)를 1 방향으로 돌리면 망원으로,
2 방향으로 돌리면 광각으로 주밍합니다.
돌리는 정도에 따라 주밍 속도를 2단계로
조절할 수 있습니다.
렌즈는 별매 LC-37C 자동 렌즈 캡과 함께
사용할 수 있습니다. 필터가 부착되었을 때에는
렌즈 캡을 사용할 수 없습니다.
주의: 렌즈가 펼쳐지거나 수납되는 것을 강제로
막지 마시고 움직이는 부품이 작동 중일 때
렌즈에 지나친 힘을 가하지 마십시오.
촬영시 주의사항
• 필터를 2장 이상 겹치거나 두꺼운 종류를
사용할 때에는 사진 가장자리가 잘릴 수
있습니다.
• 렌즈가 플래시로 촬영된 사진에 그림자를
드리우게 할 수 있습니다.
주요 사양
마운트 : Micro Four Thirds 마운트
초점 거리 :
14 - 42 mm
(35 mm 카메라에서
28 - 84 mm 와 동일)
최대 조리개 값 : F3.5 - 5.6
화각 : 75°~ 29°
렌즈 구성 : 7군 8매
조리개 제어 : F3.5 ~ F22
촬영 범위 : 0.2 m ~ ) (14 mm 초점
거리)
0.25 m에서 ) (42 mm
초점 거리)
초점 조정 : AF/MF전환 가능
무게 : 93 g (캡 제외)
최대 직경 x 길이 :
Ø 60.6 x 22.5 mm (렌즈
수납된 상태)
KR
05L1047JUABkr.indd1205L1047JUABkr.indd12 2013/12/1816:42:282013/12/1816:42:28
