Omer B6.35 Guide

Caricamento - Loading
Disinceppamento macchina - Jammed nails clearance
omers.p.a.
Tecnika carakthristika
Diastaseis se mm
Dvnatothta gemistera, svndeteres
Piesh leitovrgias atm.
Katanalosh aera l/xtvphma
Baros kg
Dvnatothta gemistera , svndeteres
Akoustikh piesh sth qesh ceiristou
Dati tecnici Donnèes techniques Dados tècnicos
Technical data Datos tècnicos Technischengegevens
Technische daten Tekniske data
Misure impiegabili mm Mesures utilisable mm Medidas que se podem utilizar mm
Usable lenghts mm Medidas que se pueden amplear mm Te gebruiken engtes in mm
Gebrauchliche Längen mm Brugbare laengder i mm
Capacità caricatore n° punti Capacitè chargeur n° de points Capacitade carregador n° pontos
Magazine capacity No. of fasteners Capacidad cargador n° puntos Capaciteit magazijn in aantal spijkers
Magazinkapazität Nägel Kapacitet af magasin antal klemmme
Pressione d’esercizio Pression de fonctionnement Pressao de trabalho
Working pressure Presiòn de trabajo Werkdruk
Betriebsdruck Arbejds tryk bar
Consumo aria litri/colpo Consommation air litre/coup Consumo ar litro/golpe
Air consumption litres/shot Consumo aire-litros/golpe Luchtverbruik liter/schot
Luftverbrauch Liter/Schlag Luftforbrug liter/skud
Peso kg Poids kg Peso kg
Weight kg Peso kg Gewicht in kg
Gewicht kg Vaegt kg
Dimensioni (AxBxH) mm Dimension mm Dimencoes mm
Dimensions mm Dimensiones mm Afmetingen in mm
Große mm Dimensioner mm
EN 12549 :1999 ISO 11201 :1995
Pressione sonora in pos. operatore Pression acoustique près de l’opérateur Intensidade sonora perto do operador
Sound pressure at the workstation Presiòn sonora en posición encargado Geluidssterkte op de werkplek
Lärmintensität am Arbeitsplatz Lydstyrke på operatorposten
EN 12549 :1999 ISO 3744 :1994
Potenza sonora emessa Puissance acoustique émise Potência sonora emitida
Emitted sound power Potencia sonora emitida Uitgestraalde geluidssterkte
Ausgestrahlte Lärmintensität Udsendt lydstryrke
EN 28662 :1992 ISO 5349 :1986 ISO 8662 -11
Valore medio ponderato di vibrazione Valeur moyenne pondèrèe de vibration Valor medio ponderado de vibracao
sull’impugnatura mesurèe sur la poignèe medida no punho
Weighted mean value of vibration Valor medio ponderado de vibracion Gewogen gemiddelde vibratiewaarde
on the grip medida en la empunadura
Mitteler Vibrationswert, am Griff Middelvaerdi af vibrationer pa
Gemessen handtaget
Akoustikh iscu
12÷35
200
4,5÷6 bar
65÷90 psi
0,15
1,07
240x43x192
80 dB(A)
84,0 dB(A)
2
<2,5 m/s
Via Foresto 42 - 31058 SUSEGANA TV ITALY Tel.[phone] Fax [phone] E-mail: [e-mail] www.omer.it
B6.35
cod. 1140240
1140240_B635_1 091015 IV
Egceiridio crhshV, sunthrhshV kai antallaktikwn 2° MeroV
TupoV karfiou
Tipo di punto
Type of fastener
Befestigungselement
Type d’agrafe
Tipo de punto
Tipo de ponto
Type nietjes
Tilspændingstype
Manuale d’uso, manutezione e parti di ricambio Parte 2
Use, maintenance and spare parts manual Part 2
Gebrauchsanweisung, Instandhaltungsrichtlinien und Ersatzteile Teil 2
Manuel d’utilisation, entretien et pièces de rechange Partie 2
Manual de uso, mantenimiento y repuestos Part 2
Manual de utiliza o, manuten o e partes sobresselentes Parte 2çã çã
Handleiding voor gebruik, onderhoud en reservedelslite Deel 2
Brugsanvisning, vedligeholdelse og reservedelslite Del 2
Mesos oros metrhshs kradasmon
sth xeirolabh
0,64
Brads B6
35 --1-3/8“
12 - - 1/2”
Head width: .035”
Shank dia: .025"
Gauge: 23
0,90
15 - - 5/8”
22 - - 7/8”
18 - - 11/16”
25 - - 1”
28 - - 1-1/8”
30 - - 1-3/16”

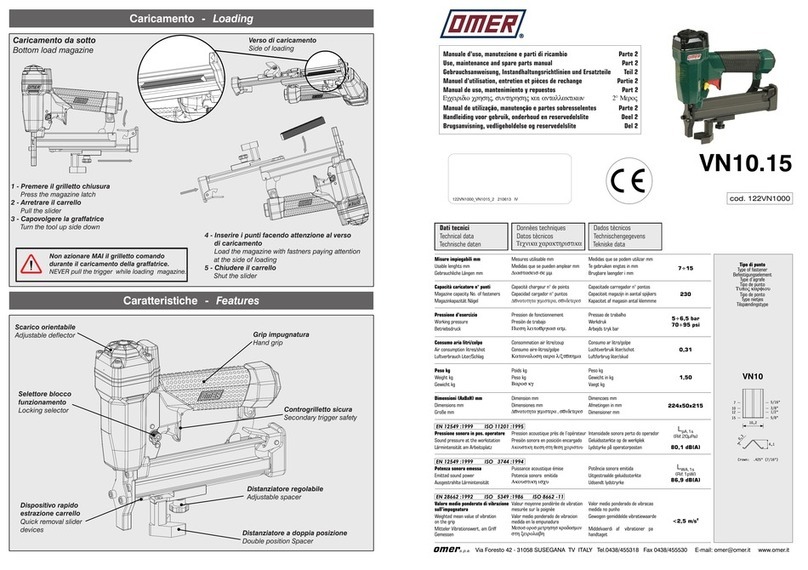

Caratteristiche - Features
- Aprire il carrello
Open the slider
- Inserire i punti appoggiandoli
sul fondo della guida
Load the nails by inserting them carefully
on the bottom of the guide
- Richiudere lentamente il carrello
Shut the slider slowly
Non azionare MAI il grilletto comando durante :
- Il caricamento della chiodatrice
- L’ apertura-chiusura del carrello
NEVER pull the trigger while:
- Loading fasteners
- Opening-closing the slider
- Aprire il carrello
Open the slider
- Rimuovere la testina
Remove the nose plate
- Rimuovere il punto inceppato
Remove the jammed nail
Clearing air button
Empty magazine warning device
Puntale di protezione
( The tool will stop working with about 8 nails )
Thin nose
Punta sottile
Protecting contact tip
Pulsante soffio aria
Dispositivo blocco a fine punti
( La macchina si blocca con circa 8 punti nel caricatore )
Grip
Silenced rear exhaust
Scarico posteriore silenziato
Grip
Trigger safety
Controgrilletto sicura
Hanging-hook
Gancio
Hex. bar wrench
Chiave esagonale
®

00.13
00.05
00.24
10.91
28.00
00.26
00.35
01.19.3
01.13
00.22
01.27 00.06
Cod. Descrizione Description
00.05 O-Ring O-Ring
00.06 O-Ring O-Ring
00.13 O-Ring O-Ring
00.14 O-Ring O-Ring
00.22 O-Ring O-Ring
00.24 O-Ring O-Ring
00.26 O-Ring O-Ring
00.35 O-Ring O-Ring
01.13 O-Ring O-Ring
01.19.3 Guarnizione Gasket
01.27 O-Ring O-Ring
03.10 Vite Screw
04.00 Dado Nut
04.06 Vite Screw
04.08 Vite Screw
04.08.1 Vite Screw
04.10.2 Vite Screw
04.14 Vite Screw
04.20 Vite Screw
04.25 Vite Screw
04.30 Vite Screw
05.16 Vite Screw
07.05 Sfera Ball
07.25 Chiave esagonale Hex. bar wrench
07.30 Chiave esagonale Hex. bar wrench
07.40 Chiave esagonale Hex. bar wrench
09.02 Anello elastico Elastic ring
09.14 Rondella Washer
10.91 O-Ring O-Ring
12.16.1 Spina Pin
13.08.3 Spina Pin
20.04 Corpo Body
22.08 Testa Head
24.00 Silenziatore Silencer
26.13 Cilindro Cylinder
28.00 Guarnizione Gasket
32.06 Ammortizzatore Bumper
39.03 Guarnizione scarico Exhaust gasket
40.05 Valvola completa Valve ass’y
43.09 Rondella Washer
45.05 Anello valvola Ring
54.03 Pulsante sparo Trigger valve
54.05 Pulsante soffio Air button
55.06 Raccordo Bush
59.03 Distanziale Spacer
64.07 Fondello Cap
64.09 Carter Carter
64.12 Gancio Hanging-Hook
70.01 Puntale Contact tip
70.03 Supporto puntale Contact tip support
72.08 Reggicaricatore Support
72.22 Fermo carrelo Slider-stop
74.05 Fermo perno Pin-stop
75.07 Blocco grilletto Trigger lock
76.04 Perno Pin
76.14 Perno Pin
77.08 Guida sicura Safety guide
80.07 Grilletto chiusura Trigger lock
81.15 Controgrilletto Safety
81.18 Grilletto comando Trigger
87.07 Portamolla Spring bearing
88.03 Supporto Support
90.10 Molla Spring
90.13 Molla Spring
91.02 Molla Spring
91.03X Molla Spring
91.06 Molla Spring
91.09 Molla Spring
91.10 Molla Spring
93.11 Molla Spring
94.03 Perno Pin
95.00 Scatola molle Spring box
20.03.05 Battente Driver
31.00.05 Rondella Washer
50.03.05 Caricatore Magazine
60.03.05 Carrello Slider
70.03.05 Spingipunto Pusher
80.03.05 Controtestina Nose
90.03.05 Testina Nose plate
D01 Boccetta olio Oiler
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
Dotazioni - Equipment - Ausrüstung - Équipements - Equipamiento - Parecomena
Equipamento - Uitrusting - Udstyr
B6.35
cod. 1140240
D0107.4007.3007.25
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
cod. 1140240 Indice di modifica
Upgrade number
B6.35 1
00.14
Guarnizioni - O-Rings - Dichtungen - Joints - Kit O-Rings - Lasticakia - Kit O-R ings - O-ringen - Pakninger
00.70.9
60.03.05
05.16
91.02
12.16.1
80.07
95.00
72.22
72.08
70.03.05
70.03
87.07
50.03.05
80.03.05
04.14
70.01
04.20
90.03.05
04.06
74.05
04.10
04.08
59.03
90.13
94.03
64.07
88.03
04.10.2
91.10
03.10
75.07
64.09
04.08.1
13.08.3
93.11
04.25
43.09
64.12
04.00
40.05
00.22
01.13
01.27
00.24
45.05
00.14
91.06
39.03
31.00.05
32.06
10.91
20.03.05
00.26
26.13
00.35
01.19.3
01.19.3
54.05
22.08
28.00
20.04
00.05
24.00
00.14
76.14
90.10
09.02
81.15
77.08
76.04
09.02 81.18
91.09
76.04
09.02
00.14
55.06
07.05
91.03X
00.13
00.06
54.03
04.30
09.14
12 18 09 4
1140240_B635_1 091015 IV
