Omron 3G3RX-A2004-V1 User manual

形 3G3RX-□-V1
高機能型汎用インバータ
取扱説明書
このたびは、インバータ形 3G3RX シリーズ V1 タイプをお買い求
めいただきまして、誠にありがとうございます。
この製品を安全に正しくご使用いただくために、お使いになる前に、
この取扱説明書と安全上のご注意および下記のマニュアルを熟読し、
機器の知識、安全上の情報、注意事項のすべてについて習熟してから
使用してください。また、お読みになったあとも、いつも手元におい
て使用してください。
オムロン株式会社
©OMRON Corporation 2012 All Rights Reserved. NT205G
UL対応に関するご注意
■安全に使用していただくための表示と意 味
安全上のご注意
■警告表示の意味
■警告表示
万一の場合、感電による重度の傷害が起こるおそれがあります。
入力電源 OFF を確認してから正しく配線してください。
万一の場合、感電による重度の傷害が起こるおそれがあります。
配線作業は、電気工事の専門家が行ってください。
万一の場合、感電による重度の傷害が起こるおそれがあります。
配線変更、スライドスイッチ (SW1) の変更、オペレータ・オプ
ション類の脱着、冷却ファンの交換はインバータの入力電源を
OFF にしてから行ってください。
万一の場合、感電・発火による重度の傷害が起こるおそれがあり
ます。
接地端子は必ずアースしてください。
（200V 級：D種接地、400V 級：C種接地）
万一の場合、感電による重度の傷害が起こるおそれがあります。
通電中および電源遮断後 10 分以内は端子台カバーを外さないで
ください。
万一の場合、感電による重度の傷害が起こるおそれがあります。
濡れた手でオペレータ、スイッチ類を操作しないでください。
万一の場合、感電による重度の傷害が起こるおそれがあります。
緊急遮断入力機能が働いた状態になっても、主電源が遮断された
わけではありません。製品の確認は、インバータの入力電源を
OFF にしてから行ってください。
やけどのおそれがあります。
通電中や電源遮断後のしばらくの間は、インバータのフィン、制
動抵抗器、モータなどは高温になる場合がありますので触れない
でください。
取り扱いを誤った場合に、危険な状況が起こりえて、
中程度の傷害や軽傷を受ける可能性が想定される場合
および物的損害だけの発生が想定される場合。
注意
取り扱いを誤った場合に、危険な状況が起こりえて、
死亡または重傷を受ける可能性が想定される場合、
および深刻な物的損害の発生が想定される場合。
軽度の発火、発熱、機器破損がまれに起こるおそれがあります。
端子（+1、P/＋2、N/-）に抵抗器を直接接続しないでください。
軽度の傷害がまれに起こるおそれがあります。
安全を確保するための停止装置を設置してください。
※保持ブレーキは安全を確保するための停止装置ではありません。
制動抵抗器や回生制動ユニットの発熱により、中程度のやけどが
まれに起こるおそれがあります。
必ず指定された制動抵抗器や回生制動ユニットを使用し、制動抵抗
器を使用する場合には、抵抗器の温度を監視するサーマルリレーを
設置してください。また、制動抵抗器や回生制動ユニットの異常過
熱時にインバータの電源を
OFF するシーケンスを組んでください。
製品内部には高電圧部分があり、短絡させると製品の破損や物的損
害がまれに起こるおそれがあります。設置や配線時には切り粉やリ
ード線くずなどの金属物が製品内部に入らないようにカバーをつけ
るなどの処置を行ってください。
負荷の短絡により物的損害がまれに起こるおそれがあります。
インバータの電源側にはインバータ容量に応じた配線用遮断器
(MCCB) を設置するなどの安全対策を施してください。
けがのおそれがあります。
分解や修理、改造は行わないでください。
注 意
この取扱説明書では、インバータ形 3G3RX シリーズ V1 タイプ
を安全にご使用いただくために、注意事項を次のような表示と記
号で示しています。
ここで示した注意事項は、安全に関する重大な内容を記載してい
ます。
必ず守ってください。表示と記号は次のとおりです。
■輸送・設置・配線
・部品の故障、製品故障の原因となります。強い衝撃を与えたり、落下
させたりしないでください。
・運搬時は、フロントカバー・端子台カバーを持たずにフィンを持って
ください。
・インバータの入力電源定格電圧と交流電源の電圧が一致していること
を確認してください。
・製品が破損しますので、制御入出力端子に交流電源を接続しないでく
ださい。
・端子台のねじは確実に締め付けてください。また、配線は本体を据え
付けてから行ってください。
・本製品の出力 (U、V、W) に三相誘導モータ以外の負荷を接続しない
でください。
・次のような場所で使用する際は、遮断対策を十分に行ってください。
機器破損の原因となります。
静電気などによるノイズが発生する場所
強い磁界が生じる場所
電源線が近くを通る場所
・立上げ時、調整時、メンテナンス時、交換時にパラメータを誤って設
定すると予期せぬ動作が起きるおそれがあります。
十分な確認を行った後、運転に移行してください。
・DriveProgramming を使用する場合は、プログラムデータが正常に
ダウンロードできたことを確認してから動作を開始してください。
安全上の要点
■設置・保管
下記環境下での保管および使用は避けてください。
・日光が直接当たる場所
・周囲温度が仕様を超える場所
・相対湿度が仕様を超える場所
・温度の変化が急激で結露するような場所
・腐食性ガス、可燃性ガスのある場所
・可燃物またはその近くの場所
・ちり、ほこり、塩分、鉄粉が多い場所
・水、油、薬品などの飛まつがかかる場所
・本体に直接振動や衝撃が伝わる場所
■保守・点検
・保守や点検、部品交換を行う際は、安全を確保したあとで行ってくだ
さい。
・コンデンサの寿命は周囲温度に影響されます。ユーザーズマニュアル
に記載されている製品寿命カーブをご覧ください。コンデンサが寿命
に達し、製品として機能を果たさなくなった場合には、本体の交換が
必要となります。
■運転・調整
・本製品は低速から高速までの設定ができますので、使用するモータ設
備の許容範囲を十分に確認したあとで運転を行ってください。
・保持ブレーキが必要な場合は、別に用意してください。
・多機能出力が出力中に、DriveProgramming が停止すると、出力状
態を保持したままになりますので、周辺機器を停止させるなど安全対
策を施してください。
・DriveProgramming で時刻機能を使用して制御する場合、LCD デジ
タルオペレータの電池消耗で予期せぬ動作が起きるおそれがあります。
電池消耗は、時刻データが初期値に戻ったことで検出し、インバータ
またはプログラムを停止させるなどの対策を行ってください。LCD デ
ジタルオペレータが取り外されたり、断線したりした場合、
DriveProgramming は時刻機能で待機状態になります。
■再始動選択機能
■瞬停・不足電圧減速停止機能
■運転停止指令
■保守・部品の交換
■製品の廃棄
・再始動選択機能 (b001, b008) を使用すると、アラーム停止時に突然
始動しますので、近寄らないでください。
・運転信号を入れたままアラームリセットを行うと突然始動しますので、
運転信号が切れていることを確認してからアラームリセットを行って
ください。
・瞬停・不足電圧減速停止機能選択 (b050) で再始動を選択した場合、
電源復帰後に突然再始動しますので注意してください。
・オペレータのストップボタンは機能設定したときだけ有効ですので、
緊急停止スイッチは別に用意してください。
・通電中に信号チェックを行い、誤って制御入力端子に電圧が印加され
るとモータが突然動き出すことがあります。信号チェックを行う際は
安全を確かめて行ってください。
・インバータは多数の部品で構成されており、これらの部品が正常に
動作することによって本来の機能を発揮します。電子部品の中には、
使用条件によっては保守が必要なものがあります。長期間にわたって
インバータを正常に動作させるためには、これらの部品の耐用年数に
合わせた定期点検。部品交換が必要です。
（JEMA 発行「汎用インバータの定期点検のお勧め」から引用）
・冷却ファンが寿命に達したときは、ファンを交換してください。
・本製品を廃棄する際は、条例などの規則に従ってください。
・本インバータの入力（R/L1,S/L2,T/L3）、出力（U/T1,V/T2,W/T3）端
子の配線は、UL 認定の 60/75℃の銅電線をご使用ください。
（適用機種：3G3RX-A4055-V1, A4075-V1,A4110-V1 以外の機種）
・本インバータの入力（R/L1,S/L2,T/L3）、出力（U/T1,V/T2,W/T3）端
子の配線は、 UL 認定の 75 ℃の銅電線をご使用ください。
（適用機種：3G3RX-A4055-V1, A4075-V1,A4110-V1）
・本インバータは、電流実効値が 100kA 以下に制限されている最大電圧
240V の回路にて、ブレーカを使用することによって UL 規格の出力短
絡試験を実施しており、この回路に適合しています。（200V 級）
・本インバータは、電流実効値が 100kA 以下に制限されている最大電圧
480V の回路にて、ブレーカを使用することによって UL 規格の出力短
絡試験を実施しており、この回路に適合しています。（400V 級）
・本インバータの据え付けは汚染度 2の環境下としてください。
使用上の注意
■取り付け
・取付方向は縦長方向で壁取り付けとしてください。
また、取り付け壁の材質は金属板等の不燃材としてください。
危険
危 険
・LCD デジタルオペレータおよび不要になった電池の廃棄については、
地方自治体により規制を受ける場合があります。それぞれの自治体規
制に従って廃棄してください。
電池を廃棄する際は、電池をテープなどで絶縁してから廃棄してくだ
さい。
・電池は液漏れ、破裂、発熱、発火などのおそれがありますので、+、-
の短絡、充電、分解、加熱、火への投入、強い衝撃を与えることなど
は絶対に行わないでください。また、床に落下させるなどして強い衝
撃を与えてしまった電池は、液漏れするおそれがありますので絶対に
使用しないでください。
・電池の交換は熟練した技術者によって行われることが UL 規格で定め
られています。
交換作業は熟練した技術者がご担当ください。また、本マニュアルに
記載した方法で交換してください。
・LCD デジタルオペレータの表示が寿命で認識できなくなった場合は、
LCD デジタルオペレータを交換してください。
リチウム一次電池（過塩素酸塩含有率が 6ppb 以上）を組み込んだ製
品が米国・カリフォルニア州へ輸出・経由される場合、次の表示が義
務化されています。
形3G3AX-OP05 はリチウム一次電池（過塩素酸塩含有率が 6ppb 以
上）を搭載しています。
形3G3AX-OP05 が組み込まれた貴社製品を米国・カリフォルニア州
へ輸出される場合は、貴社製品の梱包箱または輸送箱などに上記表示
を行っていただくようお願いします。
Perchlorate Material - special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate
・ 本インバータの使用周囲温度は最大 50℃としてください（VT 定格は 40℃）。
・ 電解コンデンサの放電時間は最低でも 10 分です。感電のおそれがあります。
・各機種につき適切なモータ過負荷保護 (最大 FLA120%) を使用してく
ださい。
・インバータに搭載されている短絡保護は、分岐回路の保護をするわけで
はありません。National Electric Code や、ほかの相当する規格に基づ
いた分岐回路の保護回路をご使用ください。
・モータの加熱保護機能は、本製品にはありません。
■締め付けトルクと電 線サイズ
締め付けトルクと配線サイズは下記表を適用してください。
入力電圧 出力
(kW) 適用インバータ形式 （形 3G3RX-）
主回路端子台
配線サイズ
(AWG)
締め付け
トルク
(N・m)
0.4
0.75 A2004-V1 A2007-V1
1.5 A2015-V1
2.2 A2022-V1
3.7 A2037-V1
350 (kcmil) または
2/0 並列
14
10
5.5 A2055-V1 8
7.5 A2075-V1 6
11 A2110-V1 6 または 4
15 A2150-V1 2
22 A2220-V1 1 または 1/0
30 A2300-V1 2/0 または 1/0 並列
37 A2370-V1
45 A2450-V1
55 A2550-V1
4/0 または 1/0 並列
18.5 A2185-V1 1
1.8
4.0
4.9
8.8
20.0
19.6
200V 級
400V 級
0.4
0.75 A4004-V1 A4007-V1
1.5 A4015-V1
2.2 A4022-V1
3.7 A4037-V1
14
5.5 A4055-V1 12
7.5 A4075-V1 10
11 A4110-V1 8
15 A4150-V1 6
22 A4220-V1 6 または 4
30 A4300-V1 3
37 A4370-V1
45 A4450-V1
55 A4550-V1
1
2/0
75 B4750-V1 1/0 並列
3/0 並列
90 B4900-V1
110 B411K-V1
132 B413K-V1
18.5 A4185-V1
1.8
4.0
4.9
20.0
35.0
制御回路端子台
制御入出力端子
リレー出力端子
配線サイズ
(AWG) 締め付けトルク
30 〜16
30 〜14
Ft・Ibs (N・m)
0.16 〜0.19 0.22 〜0.25
0.5 〜0.60.37 〜0.44
■圧着端子
配線に使用する圧着端子は、電線サイズに合ったものを使用し、UL
および CSA 認定の丸型圧着端子を使用してください。
また、圧着する際はメーカ指定の工具を使用してください。
丸端子 電線カバー
電線
0194437-6C
3G3RX ユーザーズマニュアル
マニュアル番号
マニュアル名称
SBCE-367

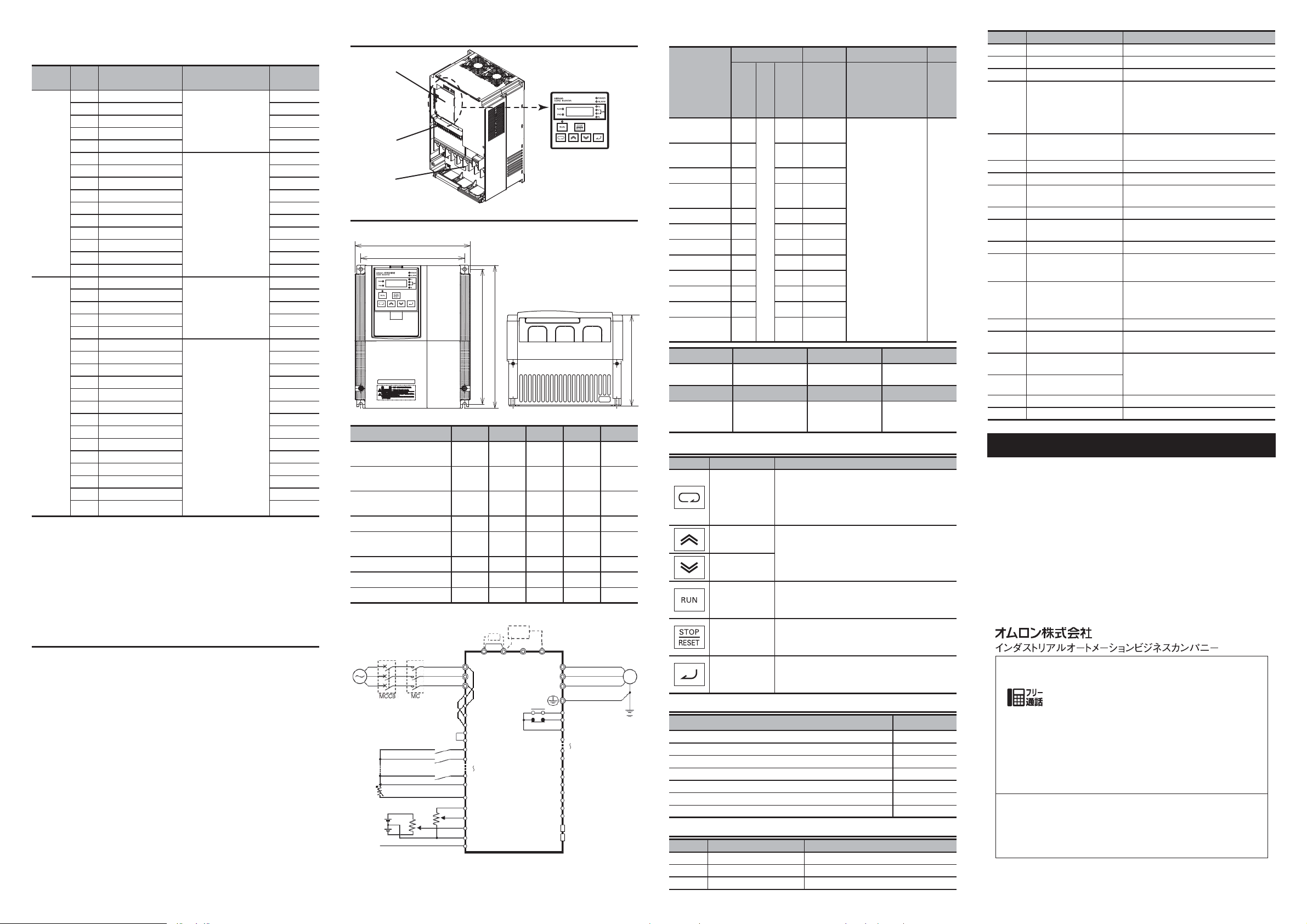

EU指令対応
取付と配線
各部の名称
■モータ過負荷保護
■外形寸法
■標準接続図
■端子記号、ねじサイズ 、締め付けトルク
■製造者およびEU代理人
■本インバータの規格
製造者 ：OMRON Corporation
京都市下京区塩小路堀川東入
EU 代理人：Omron Europe B.V.
Wegalaan 67-69, NL-2132 JD Hoofddorp,
The Netherlands
■ブレーカとヒューズ
UL 規格に対応される場合は、必ず電源側に UL 規格品のクラス Jタイ
プのヒューズまたはブレーカを使用してください。
入力電圧 出力
(kW) 適用インバータ形式 （形 3G3RX-）
ブレーカまたは
ヒューズ
定格
(A)
0.4
0.75 A2004-V1 A2007-V1
1.5 A2015-V1
2.2 A2022-V1
3.7 A2037-V1
ヒューズ (Type J)
または
逆時限回路ブレーカ
ヒューズ (Type J)
または
逆時限回路ブレーカ
ヒューズ
(Type J)
5.5 A2055-V1
7.5 A2075-V1
11 A2110-V1
15 A2150-V1
22 A2220-V1
30 A2300-V1
37 A2370-V1
45 A2450-V1
55 A2550-V1
18.5 A2185-V1
30
30
30
30
30
100
100
100
125
125
125
225
225
250
300
20
20
20
20
20
40
40
40
75
75
75
100
100
150
150
225
225
300
350
200V 級
400V 級
0.4
0.75 A4004-V1 A4007-V1
1.5 A4015-V1
2.2 A4022-V1
3.7 A4037-V1
ヒューズ
(Type J)
5.5 A4055-V1
7.5 A4075-V1
11 A4110-V1
15 A4150-V1
22 A4220-V1
30 A4300-V1
37 A4370-V1
45 A4450-V1
55 A4550-V1
75 B4750-V1
90 B4900-V1
110 B411K-V1
132 B413K-V1
18.5 A4185-V1
本インバータは、モータ過負荷保護機能を搭載しています。
本機能は、以下のパラメータを適切に設定することにより機能します。
・b012：第 1電子サーマルレベル設定
・b212：第 2電子サーマルレベル設定
・
b312：第 3電子サーマルレベル設定
また、2台以上のモータをインバータに接続する場合は、上記の電子
サーマルでモータを保護できません。それぞれのモータに外部サーマル
リレーを設置してください。
・EMC 指令に適合するための、接地・ケーブル選定・その他の条件に
ついては、該当するマニュアルを参照ください。
・この商品は「class A」（工業環境商品）です。住宅環境でご利用される
と電波妨害の原因となる可能性があります。その場合には、電波妨害に
対する適切な対策が必要となります。
本インバータは以下の規格に適合しています。
・200V 級：EN61800-3 category C3
・400V 級：EN61800-3 category C3
三相AC200V
三相AC400V
P/+2 N/-
DCリアクトル
+1
制動抵抗器
(22kW以下の機種は
回生制動回路内蔵)
RB
R/L1
S/L2
T/L3
R
T
Ro
To
P24
PSC
FW
S1
S8
SC コモン
TH
FE 周波数指令補助(電圧)
FV 周波数指令（電圧）
FI 周波数指令(電流)
FC コモン
正転指令
周波数
指令
(500〜2kΩ)
サーミスタ
多機能入力
S1〜S8
U/T1
W/T3
V/T2
P1
PC
コモン
多機能出力
P1〜P5 P5
〜
）RS485通信
RS+
RS-
RP
RS-）終端抵抗用
AM
AM
MP
MA
MC
MB多機能
リレー出力
アナログモニタ（電圧）
デジタルモニタ
アナログモニタ（電流）
コモン
）オプショ ン
M
（PWM出力）
〜
FS 周波数指令電源
デジタルオペレータ
オプション基板
取付位置
制御回路
端子台
主回路
端子台
W1
H1
H
W
D
形3G3RX-□-V1
A2004 〜A2037
A4004 〜A4037
A2055, A2075, A2110
A4055, A4075, A4110
A2150, A2185, A2220
A4150, A4185, A4220
A2300, A4300
A2370, A2450
A4370, A4450, A4550
A2550
B4750, B4900
B411K, B413K
WW1H H1 D
150 130 255 241 140
210 189 260 246 170
250 229 390 376 190
310 265 540 510 195
390 300 550 520 250
480 380 700 670 250
390 300 700 670 270
480 380 740 710 270
※多機能リレー出力の工場出荷時設定は、MA がb接点、
MB がa接点です。
形式
（形 3G3RX-
□-V1）
A2004 〜A2037
A4004 〜A4037
A2055, A2075
A4055, A4075
A2110, A4110
A2150, A2185
A4150 〜A4220
A2220
主回路
R/L1,
S/L2,
T/L3,
U/T1,
V/T2,
W/T3
Ro,
To アース
（記号）
制御回路 リレー
AM,AMI,FS,FV,FE,
FI,FC,MP,FW,S8,
S7,S6,S5,S4,S3,S2,
S1,SC,PSC,P24,PC,
P5,P4,P3,P2,P1,TH
MA,
MB,
MC
M4 M4 M4
M5 M5 M5
M6 M5 M6
M6 M6 M6
M8 M6 M8
A2300 M8 M6 M8
A4300 M6 M6 M6
A2370 M8 M8 M8
A4370 M8 M8 M8
A2450 M8 M8 M8
A4450, A4550 M8 M8 M8
A2550
B4750 〜B413K M10 M8 M10
オプション
N/-,
P/+2,
+1,RB
M4 M3 M3
ねじサイズ
締め付けトルク
ねじサイズ
締め付けトルク
M3 M4 M5
M6 M8 M10
0.7N・m
(max. 0.8) 1.2N・m
(max. 1.4) 2.4N・m (max. 4.0)
4.5N・m
(max. 4.9) 8.1N・m
(max. 8.8)
*(max. 20.0) 20.0N・m
(max. 22.0)
キーの 説 明
名称 内容
モードキー
インクリメント
キー
デクリメント
キー
RUN キー
STOP/RESET
キー
エンターキー
各機能モード間を移行します。
また、変更途中の設定データをキャンセルし
てパラメータ No. の表示に移行します。
※モードキーを 3秒間押し続けると、d001
にジャンプします。
パラメータ No. や設定データの変更を行いま
す。
オペレータでの運転を選択時に、運転を開始
します。
正転・逆転は、F004 の設定に従います。
STOP/RESET キーが有効設定時、運転を停
止します。
異常発生時はリセットキーになります。
パラメータ No. から設定データ表示に移行し
ます。
また、設定データを確定し記憶します。
関連マニュアル
名称 マニュアル番号
回生制動ユニット 形3G3AX-RBU □□ ユーザーズマニュアル
PG ボード 形3G3AX-PG □□ ユーザーズマニュアル
CX-Drive オペレーションマニュアル
LCD デジタルオペレータ 形 3G3AX-OP05 ユーザーズマニュアル
DriveProgramming ユーザーズマニュアル
DeviceNet 通信ユニットユーザーズマニュアル
CompoNet 通信ユニット ユーザーズマニュアル
SBCE-350
SBCE-351
SBCE-375
SBCE-368
SBCE-369
SBCE-370
SBCE-371
パラメータ No. 機能名称
多機能入力 S1 〜S8 選択
モニタまたはデータ範囲
F002
F003
F004
A001
A002
A003
A004
A019
A020
A021 〜
A035
b012
b037
b084
b180
C001 〜
C008
C021 〜
C025
C026
H003
H004
第1加速時間 10.01〜3600.
0.01 〜3600.第1減速時間 1
運転方向選択 00：正転 /01：逆転
周波数指令選択
00 ：オペレータ （ボリューム） 形 3G3AX-OP01
接続時に有効）／ 01 ：制御回路端子台／
02 ：オペレータ（ F001 ）／ 03 ： Modbus 通信
04 ：オプション 1 ／ 05 ：オプション 2 ／
06 ：パルス列周波数／ 07 ： DrivePrograming
10
：周波数演算結果
運転指令選択
01 ：制御回路端子台／ 02 ：オペレータ（ F001 ）
03 ： Modbus 通信／ 04 ：オプション 1
05
：オプション 2
第1基底周波数 30. 〜最高周波数 [A004]
第1最高周波数 30. 〜400.
多段速選択 00：バイナリ（4端子で 16 段可）
01：ビット（7端子で 8段可）
第1多段速指令 0 0.0, ／始動 [b082] 〜最高周波数 [A004]
多段速指令 1〜15 0.0, ／始動 [b082] 〜最高周波数 [A004]
第1 電子サーマルレベル 0.00 〜定格出力電流
表示選択 00：全表示／ 01：機能個別表示／ 02：ユ
ーザ設定 +b037 ／03：データコンペア表
示／ 04：ベーシック表示
パラメータ一覧
パラメータ No.
機能名称 モニタまたはデータ範囲
d001 出力周波数モニタ 0.0〜400.0
d002
F001
出力電流モニタ 0.0 〜9999
出力周波数設定／モニタ 始動 [b082] 〜最高周波数 [A004]
初期化選択
00：初期化無効／ 01：異常モニタクリア
02：データ初期化／ 03：異常モニタクリア
+データ初期化／ 04：異常モニタクリア +
データ初期化 +DriveProgramming クリア
初期化実行
00 ：機能無効／ 01 ：初期化・モード選択実行
01：RV（逆転）/02 〜05：CF1 〜4（多
段速バイナリ 1〜4）など
多機能出力 P1 〜P5 選択
多機能リレー出力
(MA,MB) 機能選択
00：RUN（運転中）／ 01：FA1（定速到
達時）／ 02：FA2（設定周波数以上到達）
03：OL（過負荷予告）／ 04：OD（PID
偏差過大）／ 05：AL（アラーム）など
第1 モータ容量選択
第1モータ極数選択
0.20 〜160.0
2/4/6/8/10
NT205G
[mm]
お断りなく仕様などを変更することがありますのでご了承ください。
ご承諾事項
当社商品は、一般工業製品向けの汎用品として設計製造されています。従いまして、
次に掲げる用途での使用を意図しておらず、お客様が当社商品をこれらの用途に使用
される際には、当社は当社商品に対して一切保証をいたしません。ただし、次に掲げる
用途であっても当社の意図した商品用途の場合や特別の合意がある場合は除きます。
（a） 高い安全性が必要とされる用途（例：原子力制御設備、燃焼設備、航空・宇宙設備、鉄道設備、
昇降設備、娯楽設備、医用機器、安全装置、その他生命・身体に危険が及びうる用途）
（b）高い信頼性が必要な用途（例：ガス・水道・電気等の供給システム、24 時間
連続運転システム、決済システムほか権利・財産を取扱う用途など）
（c）厳しい条件または環境での用途（例：屋外に設置する設備、化学的汚染を被る
設備、電磁的妨害を被る設備、振動・衝撃を受ける設備など）
（d）カタログ等に記載のない条件や環境での用途
* (a) から (d) に記載されている他、本カタログ等記載の商品は自動車（二輪車含む。以下同じ）
向けではありません。自動車に搭載する用途には利用しないで下さい。自動車搭載用商品に
ついては当社営業担当者にご相談ください。
* 上記は適合用途の条件の一部です。当社のベスト､総合カタログ､データシート等最新版の
カタログ、マニュアルに記載の保証･免責事項の内容をよく読んでご使用ください。
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
●製品に関するお問い合わせ先
■営業時間：8:00〜21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
携帯電話・PHS・IP電話などではご利用いただけませんので、下記の電話番号へおかけください 。
電話055-982-5015 （通話料がかかります）
FAX055-982-5051/www.fa.omron.co.jp
お客様相談室 クイック オムロン
0120-919-066
0194437-6C

TYPE 3G3RX--V1
High-function General-purpose Inverter
NT205XG
Cat.No.Manual Name
INSTRUCTION MANUAL
Thank you for purchasing 3G3RX, V1 type Inverter.
To ensure safe operation, please be sure to read the safety precautions
provided in this document along with all of the user manuals for the
inverter. Please be sure you are using the most recent versions of the
user manuals. Keep this instruction manual and all of the manuals in a
safe location and be sure that they are readily available to the final user
of the products.
OMRON Corporation
3G3RX User’s Manual
Safety Precautions
I578-E1
OMRON Corporation 2012 All Rights Reserved.
Indications and Meanings of Safety Information
Meanings of Signal Words
Alert Symbols in this Document
In this user’ s manual, the following precautions and signal words are
used to provide information to ensure the safe use of the 3G3RX, V1 type
Inverter.The information provided here is vital to safety. Strictly observe
the precautions provided.
WARNING
Indicates a potentially hazardous situation which,
if not avoided, may result in minor or moderate
injury or in property damage.
CAUTION
Indicates an imminently hazardous situation which,
if not avoided, is likely to result in serious injury or
may result in death. Additionally there may be severe
property damage.
Turn off the power supply and implement wiring correctly.
Not doing so may result in a serious injury due to an electric shock.
WARNING
Be sure to ground the unit. Not doing so may result in a serious injury
due to an electric shock or fire.
(200V class:type-D grounding, 400V class:type-C grounding)
Do not remove the terminal cover during the power supply and 10
minutes after the power shut off.
Doing so may result in a serious injury due to an electric shock.
Do not operate the Operator or switches with wet hands.
Doing so may result in a serious injury due to an electric shock.
Inspection of the Inverter must be conducted after the power supply has
been turned off. Not doing so may result in a serious injury due to an
electric shock.
The main power supply is not necessarily shut off even if the emergency
shut off function is activated.
Wiring work must be carried out only by qualified personnel.
Not doing so may result in a serious injury due to an electric shock.
Do not touch the Inverter fins, braking resistors and the motor, which
become too hot during the power supply and for some time after the
power shut off. Doing so may result in a burn.
Do not change wiring and slide switches (SW1), put on or take off
Operator and optional devices, replace cooling fans while the input
power is being supplied. Doing so may result in a serious injury due to
an electric shock.
CAUTION
The Inverter has high voltage parts inside which, if short-circuited, might
cause damage to itself or other property. Place covers on the openings
or take other precautions to make sure that no metal objects such as
cutting bits or lead wire scraps go inside when installing and wiring.
Be sure to use a specified type of braking resistor/regenerative braking
unit. In case of a braking resistor, install a thermal relay that monitors
the temperature of the resistor. Not doing so might result in a moderate
burn due to the heat generated in the braking resistor/regenerative
braking unit. Configure a sequence that enables the Inverter power to
turn off when unusual over heating is detected in the braking resistor/
regenerative braking unit.
Do not connect resistors to the terminals (+1, P/+2, N/-) directly. Doing
so might result in a small-scale fire, heat generation or damage to the
unit.
Do not dismantle, repair or modify the product.
Doing so may result in an injury.
Take safety precautions such as setting up a molded-case circuit breaker
(MCCB) that matches the Inverter capacity on the power supply side.
Not doing so might result in damage to property due to the short circuit
of the load.
Install a stop motion device to ensure safety. Not doing so might result in
a minor injury. (A holding brake is not a stop motion device designed to
ensure safety.)
Do not store or use the product in the following places.
Locations subject to direct sunlight.
Locations subject to ambient temperature exceeding the specifications.
Locations subject to relative humidity exceeding the specifications.

Locations subject to condensation due to severe temperature fluctuations.
Locations subject to corrosive or flammable gases.
Locations subject to exposure to combustibles.
Locations subject to dust (especially iron dust) or salts.
Locations subject to exposure to water, oil, or chemicals.
Locations subject to shock or vibration.
Installation and Storage
Precautions for Safe Use
Do not drop or apply strong impact on the product. Doing so may result
in damaged parts or malfunction.
Do not hold by the front cover and terminal cover, but hold by the fins
during transportation.
Confirm that the rated input voltage of the Inverter is the same as AC
power supply voltage.
Do not connect an AC power supply voltage to the control input/ output
terminals. Doing so may result in damage to the product.
Be sure to tighten the screws on the terminal block securely.
Wiring work must be done after installing the unit body.
Do not connect any load other than a three-phase inductive motor to
the U, V, and W output terminals.
Take sufficient shielding measures when using the product in the
following locations. Not doing so may result in damage to the product.
Locations subject to static electricity or other forms of noise.
Locations subject to strong magnetic fields.
Locations close to power lines.
If a parameter is set incorrectly when starting up, adjusting, maintaining,
or replacing, an unexpected operation may occur.
Perform the operation after enough confirmation.
When using DriveProgramming, confirm that the program data is
downloaded normally before starting the operation.
Operation and Adjustment
Maintenance and Inspection
Transporting, Installation, and Wiring

Be sure to confirm the permissible range of motors and machines before
operation because the inverter speed can be changed easily from low to
high.
Provide a separate holding brake if necessary.

If DriveProgramming stops during multi-function output, the output status
is held. Take safety precautions such as stopping peripheral devices.
If the clock command is used in DriveProgramming, an unexpected
operation may occur due to weak battery or removal of the LCD digital
operator.
Take measures such as detecting a weak battery or removal of the LCD
digital operator (the clock data detects the initial setting and all zero),
stopping the
Inverter or programs.
Be sure to confirm safety before conducting maintenance, inspection or
parts replacement.
The capacitor service life is influenced by the ambient temperature.
Refer to "Product Life Curve" described in the manual. When a capacitor
reaches the end of its service life and does not work as the product, you
need to replace the capacitor.
When disposing of LCD digital operators and wasted batteries, follow
the applicable ordinances of your local government.
When disposing of the battery, insulate it using tape.
The following display must be indicated when products using lithium
primary batteries (with more than 6 ppb of perchlorate) are transport to
or through the State of California, USA.
Perchlorate Material - special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate
The 3G3AX-OP05 has the lithium primary battery (with more than 6 ppb
of perchlorate).Label or mark the above display on the exterior of all
outer shipping packages of your products when exporting your products
which the 3G3AX-OP05 are installed to the State of California, USA.
Do not short + and -, charge, disassemble, heat, put into the fire, or
apply strong impact on the battery. The battery may leak, explode,
produce heat or fire. Never use the battery which was applied strong
impact due to such as fall on the floor, it may leak.
UL standards establish that the battery shall be replaced by an expert
engineer.
The expert engineer must be in charge of the replacement and also
replace the battery according to the method described in this manual.
When the display of LCD digital operator can not be recognized due to
the service life, replace the LCD digital operator.
Precautions for Safe Use
Installation
Restart Selection Function
Deceleration Stop Function
Operation Stop Command
Maintenance and Parts Replacement
Product Disposal

Mount the product vertically on a wall the product’ s longer sides upright.
The material of the wall has to be noninflammable such as a metal plate.
Do not come close to the machine when using the Restart Selection
function (b001, b008) because the machine may abruptly start when
stopped by an alarm.
Be sure to confirm the RUN signal is turned off before resetting the
alarm because the machine may abruptly start.
Do not come close to the machine when selecting reset in the
Deceleration Stop Function (b050) because the machine may abruptly
start after the power is turned on.
Provide a separate emergency stop switch because the STOP Key on
the Operator is valid only when function settings are performed.
When checking a signal during the power supply and the voltage is
erroneously applied to the control input terminals, the motor may start
abruptly. Be sure to confirm safety before checking a signal.
Inverters contain components and will operate properly only when each
component operates normally. Some of the electrical components
require maintenance depending on application conditions.
Periodic inspection and replacement are necessary to ensure proper
long-term operation of Inverters. (Quoted from The Recommendation for
Periodic Maintenance of a General-purpose Inverter published by JEMA.)
When a cooling fan reaches the end of its service life, replace it.
Comply with the local ordinance and regulations when disposing of the
product.
UL Cautions
The warnings and instructions in this section summarize the procedures
necessary to ensure an inverter installation complies with Underwriters
Laboratories guidelines.
These devices are open type AC Inverters with three phase input and
three phase output. They are intended to be used in an enclosure. They
are used to provide both an adjustable
voltage and adjustable frequency to
the AC motor. The inverter automatically
maintains the required voltage-Hz
ration allowing the capability through the
motor speed range.
Use 60/75°C Cu wire only. For models 3G3RX-V1 series except for
models 3G3RX-A4055-V1, 3G3RX-A4075, 3G3RX-A4110-V1.
Use 75°C Cu wire only. For models 3G3RX-V1 series for
3G3RX-A4055-V1, 3G3RX-A4075, 3G3RX-A4110-V1.
Suitable for use on a circuit capable of delivering not more than 100k rms
symmetrical amperes, 240 V maximum. (For models: 200 V class)
Suitable for use on a circuit capable of delivering not more than 100k rms
symmetrical amperes, 480 V maximum. (For models: 400 V class)
Install device in pollution degree 2 environment.
Maximum Surrounding Air Temperature 50°C (VT rating is 40°C).
Caution -Risk of Electric Shock- Capacitor discharge time is at least 10
minutes.
Solid state motor overload protection reacts with max. 120% of FLA.
Integral solid state short circuit protection dose not provide branch circuit
protection.
Branch circuit protection must be provided in accordance with the NEC
and any additional local codes.
Motor over temperature protection is not provided by the drive.
Terminal Tightening Torque and Wire Size
The wire size range and tightening torque for field wiring terminals are
presented in the tables below.
Input
Voltage Motor Output
(kW)
Inverter Model
3G3RX- Power Terminal Wiring Size Range
(AWG)
Torque
(N·m)
0.4
0.75 A2004-V1 A2007-V1
1.5 A2015-V1
2.2 A2022-V1
3.7 A2037-V1
350 kcmil (Prepared
wire only) or Parallel
of 2/0 (Prepared wire
only)
14(Stranded only)
10(Stranded only)
5.5 A2055-V1 8
7.5 A2075-V1 6
11 A2110-V1 6 or 4
15 A2150-V1 2
22 A2220-V1 1 or 1/0
30 A2300-V1 2/0 or Parallel of 1/0
37 A2370-V1
45 A2450-V1
55 A2550-V1
4/0 (Prepared wire
only) or Parallel of 1/0
18.5 A2185-V1 1
1.8
4.0
4.9
8.8
20.0
19.6
200V
Class
400V
Class
0.4
0.75 A4004-V1 A4007-V1
1.5 A4015-V1
2.2 A4022-V1
3.7 A4037-V1
14(Stranded only)
5.5 A4055-V1 12
7.5 A4075-V1 10
11 A4110-V1 8
15 A4150-V1 6
22 A4220-V1 6 or 4
30 A4300-V1 3
37 A4370-V1
45 A4450-V1
55 A4550-V1
1
2/0
75 B4750-V1 Parallel of 1/0
Parallel of 3/0
90 B4900-V1
110 B411K-V1
132 B413K-V1
18.5 A4185-V1
1.8
4.0
4.9
20.0
35.0
Terminal
Connector
Logic and Analog
connectors
Wiring Size
Range(AWG) Torque
30~16
30~14
0.16~0.19 0.22~0.25
0.5~0.60.37~0.44
Ft·Ibs (N·m)
Relay connector
Wire Connectors
Field wiring connections must be made by a UL Listed and CSA certified
closed-loop terminal connector sized for the wire gauge involved.
Connector must be fixed using the crimp tool specified by the connector
manufacturer.
Terminal Cable support
Cable
0194437-6C
AVERTISSEMENT: ne retirez pas le capot avant pendant l’alimentation
et 10 minutes après l’arrêt de l’alimentation. Cela peut entraîner de
grave blessure due à un choc électrique.

Names of Parts
Installation and Wiring
Dimensions
Keys
Related Manuals
Related Manuals

Terminal symbols, Screw size and Tightening Torque
NT205XG
Circuit breaker and Fuse Size
The device shall be connected with a Listed inverse time circuit breaker, rated
600 V with the current ratings or UL Listed fuses as shown in the table below.
Inverter Model
3G3RX- Circuit Breaker/
Fuse Ratings
(A)
0.4
0.75 A2004-V1 A2007-V1
1.5 A2015-V1
2.2 A2022-V1
3.7 A2037-V1
Fuse (Type J) or
Inverse time
circuit Breaker
Fuse (Type J)
5.5 A2055-V1
7.5 A2075-V1
11 A2110-V1
15 A2150-V1
22 A2220-V1
30 A2300-V1
37 A2370-V1
45 A2450-V1
55 A2550-V1
18.5 A2185-V1
30
30
30
30
30
100
100
100
125
125
125
225
225
250
300
20
20
20
20
20
40
40
40
75
75
75
100
100
150
150
225
225
300
350
200V
Class
400V
Class
0.4
0.75 A4004-V1 A4007-V1
1.5 A4015-V1
2.2 A4022-V1
3.7 A4037-V1
5.5 A4055-V1
7.5 A4075-V1
11 A4110-V1
15 A4150-V1
22 A4220-V1
30 A4300-V1
37 A4370-V1
45 A4450-V1
55 A4550-V1
75 B4750-V1
90 B4900-V1
110 B411K-V1
132 B413K-V1
18.5 A4185-V1
Input
Voltage
Motor
Output
(kW)
Fuse (Type J) or
Inverse time
circuit Breaker
Fuse (Type J)
Motor Overload Protection
RX Inverters provide solid state motor overload protection, which depends
on the proper setting of the following parameters:
b012 : electronic overload protection
b212 : electronic overload protection, 2nd motor
b312 : electronic overload protection, 3rd motor
Set the rated current [Amperes] of the motor(s) with the above parameters.
The setting range is 0.2 rated current to 1.0 rated current.
When two or more motors are connected to the Inverter, they cannot be
protected by the electronic overload protection. Install an external thermal
relay on each motor.
Conformance to EU Directives
For earthing, selection of cable, and any other conditions for EMC-
compliance, please refer to the manual for installation.

This is a class A product in residential areas it may cause radio interference, in which
case the user may be required to take adequate measures to reduce interference.

RX series Inverter has integrated EMC filter as shown
below
200V class: EN61800-3 category C3
400V class: EN61800-3 category C3
OMRON Corporation
Omron Europe B.V.
Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530, Japan
Wegalaan 67-69, NL-2132 JD Hoofddorp, The Netherlands
Digital Operator
Position to mount
optional board
Control circuit
terminal block
Main circuit
terminal block
W1
H1
H
W
D
3G3RX-Ƒ-V1
A2004~A2037
A4004~A4037
A2055, A2075, A2110
A4055, A4075, A4110
A2150, A2185, A2220
A4150, A4185, A4220
A2300, A4300
A2370, A2450
A4370, A4450, A4550
A2550
B4750, B4900
B411K, B413K
WW1H H1 D
150 130 255 241 140
210 189 260 246 170
250 229 390 376 190
310 265 540 510 195
390 300 550 520 250
480 380 700 670 250
390 300 700 670 270
480 380 740 710 270
[mm]
Standard Connection Diagram
3-phase 200V AC
3-phase 400V AC P/+2 N/-
DC reactor
+1
Braking resistor
(A built-in regenerative braking
circuit for 22kW or less models.)
RB
R/L1
S/L2
T/L3
R
T
Ro
To
P24
PSC
FW
S1
S8
SC Common
TH
FE
FV Frequency
FI
FC Common
Forwardreference
Frequency
reference
(500~2kȍ)
Thermistor
Multi-function input
S1~S8
U/T1
W/T3
V/T2
P1
PC
Common
Multi-function
output P1~P5 P5
RS485
RS+
RS-
RP
RS- For terminating resistor
AMI
AM
MP
MA
MC
MB Multi-function relay output
Digital monitor
Analog monitor (current)
Common
Option
M
(PWM output)
FS Analog monitor (voltage)
* Factory default settings for multi-function relay output are NC contact for
MA and NO contact for MB.
TYPE
3G3RX-Ƒ-V1
A2004~A2037
A4004~A4037
A2055, A2075
A4055, A4075
A2110, A4110
A2150, A2185
A4150~A4220
A2220
Main Circuit
R/L1,
S/L2,
T/L3,
U/T1,
V/T2,
W/T3
Ro,
To Ground
(symbol)
Control Circuit Relay
AM,AMI,FS,FV,FE,
FI,FC,MP,FW,S8,
S7,S6,S5,S4,S3,S2,
S1,SC,PSC,P24,PC,
P5,P4,P3,P2,P1,TH
MA,
MB,
MC
M4 M4 M4
M5 M5 M5
M6 M5 M6
M6 M6 M6
M8 M6 M8
A2300 M8 M6 M8
A4300 M6 M6 M6
A2370 M8 M8 M8
A4370 M8 M8 M8
A2450 M8 M8 M8
A4450, A4550 M8 M8 M8
A2550
B4750~B413K M10 M8 M10
Option
N/-,
P/+2,
+1,RB
M4 M3 M3
Screw Size
Torque
Torque
Screw Size
M3 M4 M5
M6 M8 M10
0.7N·m
(max. 0.8) 1.2N·m (max. 1.4) 2.4N·m (max. 4.0)
4.5N·m
(max. 4.9) 8.1N·m (max. 8.8)
*(max. 20.0)
20.0N·m
(max. 22.0)
Name Description
Mode key
Increment key
Decrement key
RUN key
STOP/RESET
key
Enter key
Switches between each function mode.
Also cancels the set data in process of change and
displays a parameter No.
* Hold down the Mode key for 3 seconds to jump to
‘d001’ .
Changes a parameter No., set data, etc.
Starts the operation when Digital Operator is selected
in RUN Command Selection.
Forward/Reverse rotation depends on the ‘F004’
setting.
Stops the operation when STOP/RESET key is
enabled. Functions as the Reset key if an error occurs.
Switches the display from parameter No. to set data.
Enters and stores the set data.
Name Manual No.
Regenerative Braking Unit 3G3AX-RBU User’s Manual
Encoder Feedback Board 3G3AX-PG User’s Manual
CX-Drive Operation Manual
LCD Digital Operator 3G3AX-OP05 User’s Manual
DriveProgramming User’s Manual
DeviceNet Communication Unit User’s Manual
CompoNet Communication Unit User’s Manual
I563-E1
I564-E1
W453-E1
I579-E1
I580-E1
I581-E1
I582-E1
Parameter
No. Function name Monitor or data range
d001 Output Frequency Monitor 0.0 to 400.0
d002
F001 Output Current Monitor 0.0 to 9999
Output Frequency Setting/
Monitor Starting frequency [b082] to
maximum frequency [A004]
F002 Acceleration Time 1 0.01 to 3600.
0.01 to 3600.F003 Deceleration Time 1
Parameter
No. Function name Monitor or data range
A001 Frequency Reference
Selection 00: Digital Operator (volume) (Enabled when 3G3AX-OP01 is used.) / 01: Control
circuit terminal block / 02: Digital Operator
(F001) / 03: ModBus communication
04: Option 1/05: Option 2 / 06: Pulse train
frequency / 07: DrivePrograming
10: Operation function resul
A002 RUN Command Selection
01: Control circuit terminal block / 02: Digital
Operator (F001) / 03: ModBus
communication / 04: Option 1 / 05: Option 2
A003 1st Base Frequency 30. to maximum frequency [A004]
A004 1st Maximum Frequency 30. to 400.
A019 Multi-step Speed Selection
00: Binary (16-step selection with 4 terminals)
01: Bit (8-step selection with 7 terminals)
A020 1st Multi-step Speed
Reference 0
0.0, /Starting frequency [b082] to maximum
frequency [A004]
A021 to
A035
Multi-step Speed Reference
1 to 15
0.0, /Starting frequency [b082] to maximum
frequency [A004]
b012
1st Electronic Thermal Level 0.00 to Rated current
b037 Display Selection
00: Complete display / 01: Individual display
of functions / 02: User setting + b037
03: Data comparison display / 04: Basic
display
b084 Initialization Selection
00: Initialization disabled / 01: Fault monitor
clear / 02: Initializes data / 03: Fault monitor
clear + Data initialization / 04: Fault monitor
clear + Data initialization + DriveProgramming
clear
b180 Perform Initialization /
Mode Selection 00: Initialization disabled 01: Perform initialization/mode selection
C001 to
C008 Multi-function Input S1 to S8 Selection 01: RV (reverse) / 02 to 05: CF1 to 4 (multi-step speed setting binary 1 to 4), etc.
C021 to
C025 Multi-function Output
Terminal P1 to P5 Selection
00: RUN (signal during RUN) / 01: FA1
(constant speed arrival signal) / 02: FA2
(over set frequency arrival signal) / 03: OL
(overload warning) / 04: OD (excessive PID
deviation) / 05: AL (alarm output), etc.
C026
Multi-function Relay Output
(MA, MB) Function Selection
H003
1st Motor Capacity 0.20 to 160.0
H004 1st Motor Pole Number 2/4/6/8/10
F004 Operator Rotation
Direction Selection 00: (Forward)/ 01: (Reverse)
0194437-6C
For KC Marking Only
஛ἽGὤὤஂ㛹ⱨ㟝Gⵝ㋕䋩㐔ὤ㣄㣠ஃG
㢨Gὤὤ⏈G㛹ⱨ㟝O஛ἽPG㤸㣄䑀㤵䚝ὤὤ⦐㉐G䑄⬘㣄G❄⏈G㇠㟝㣄⏈G㢨G
㥄㡸G㨰㢌䚌㐐ὤGⵈ⢰⮤SGᴴ㥉㞬㢌G㫴㜡㜄㉐G㇠㟝䚌⏈Gᶷ㡸G⯝㤵㡰⦐G
䚝⏼␘U
SUITABILITY FOR USE
Omron Companies shall not be responsible for conformity
with any standards, codes or regulations which apply to
the combination of the product in the buyer’s application
or use of the product.
At buyer’s request, Omron will provide applicable third party certification
documents identifying ratings and limitations of use which apply to the product.
This information by itself is not sufficient for a complete determination of the
suitability of the product in combination with the end product, machine, system,
or other application or use. Buyer shall be solely responsible for determining
appropriateness of the particular product with respect to Buyer’s application,
product or system. Buyer shall take application responsibility in all cases.
NEVER USE THE PRODUCT FOR AN APPLICATION INVOLVING SERIOUS
RISK TO LIFE OR PROPERTY OR IN LARGE QUANTITIES WITHOUT
ENSURING THAT THE SYSTEM AS A WHOLE HAS BEEN DESIGNED TO
ADDRESS THE RISKS, AND THAT THE OMRON PRODUCT(S) IS PROPERLY
RATED AND INSTALLED FOR THE INTENDED USE WITHIN THE OVERALL
EQUIPMENT OR SYSTEM.
Regional Headquarters
OMRON EUROPE B.V.
Wegalaan 67-69, NL-2132 JD
Hoofddorp
The Netherlands
Tel: [phone]
Fax: [phone]
OMRON ASIA PACIFIC PTE. LTD.
No. 438A Alexandra Road # 05-05/08
(Lobby 2), Alexandra Technopark,
Singapore 119967
Tel: [phone]
Fax: [phone]
OMRON ELECTRONICS LLC
One Commerce Drive Schaumburg,
IL 60173-5302 U.S.A.
Tel: [phone]
Fax: [phone]
OMRON (CHINA) CO., LTD.
Room 2211, Bank of China Tower,
200 Yin Cheng Zhong Road,
Pu Dong New Area, Shanghai,
200120, China
Tel: [phone]
Fax: [phone]
OMRON Corporation Industrial Automation Company
moc.normo.ai.www:tcatnoC
Tokyo, JAPAN
Note: Specifications subject to change without notice.
