Omron F3SG-*RR Series Operating and maintenance instructions

Safety Light Curtain
F3SG-□RR□□□□P□□-02TS
© OMRON Corporation 2017 All Rights Reserved.
Original instructions 9309529-9B
Quick Installation Manual
http://www.ia.omron.com/f3sg-r
Document Title Cat. No.
Safty Light Curtain F3SG-RR Series User's Manual Z383-E1

1F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
Introduction
Thank you for purchasing the F3SG- □ RR □□□□ P □□ -02TS Series Safety Light Curtain (hereinafter referred
to as the "F3SG-RR"). This document contains simple instructions to install the F3SG-RR.
Please download the F3SG-RR User's Manual for full contents of the instructions from our website at:
http://www.ia.omron.com/f3sg-r
Table of Contents
1. What is Included ................................................................................................................................1
2. System Components .........................................................................................................................2
3. F3SG-RR Setup Procedure Example................................................................................................2
4. Setting with Rotary Switch.................................................................................................................3
5.Wiring Examples ................................................................................................................................4
5-1. EDM enabled, Auto Reset Mode, External Test in 24 V Active (not used) and PNP Outputs ............................4
5-2. EDM disabled, Auto Reset Mode, External Test in 24 V Active (not used), Reduced Wiring Connector and PNP Outputs... 4
6. Mounting and Beam Alignment .........................................................................................................5
6-1. Mounting with Free-Location Brackets (F39-LGRA) .................................................................5
6-2. Mounting with Top/Bottom Brackets (F39-LGRTB)...................................................................7
6-3. Mounting with Top/Bottom Brackets (F39-LGRTB-2) ...............................................................8
6-4. Mounting with Top/Bottom Brackets (F39-LGRTB-3) ...............................................................9
7. Operation Check .............................................................................................................................12
Suitability for Use/Contact Information ................................................................................................12

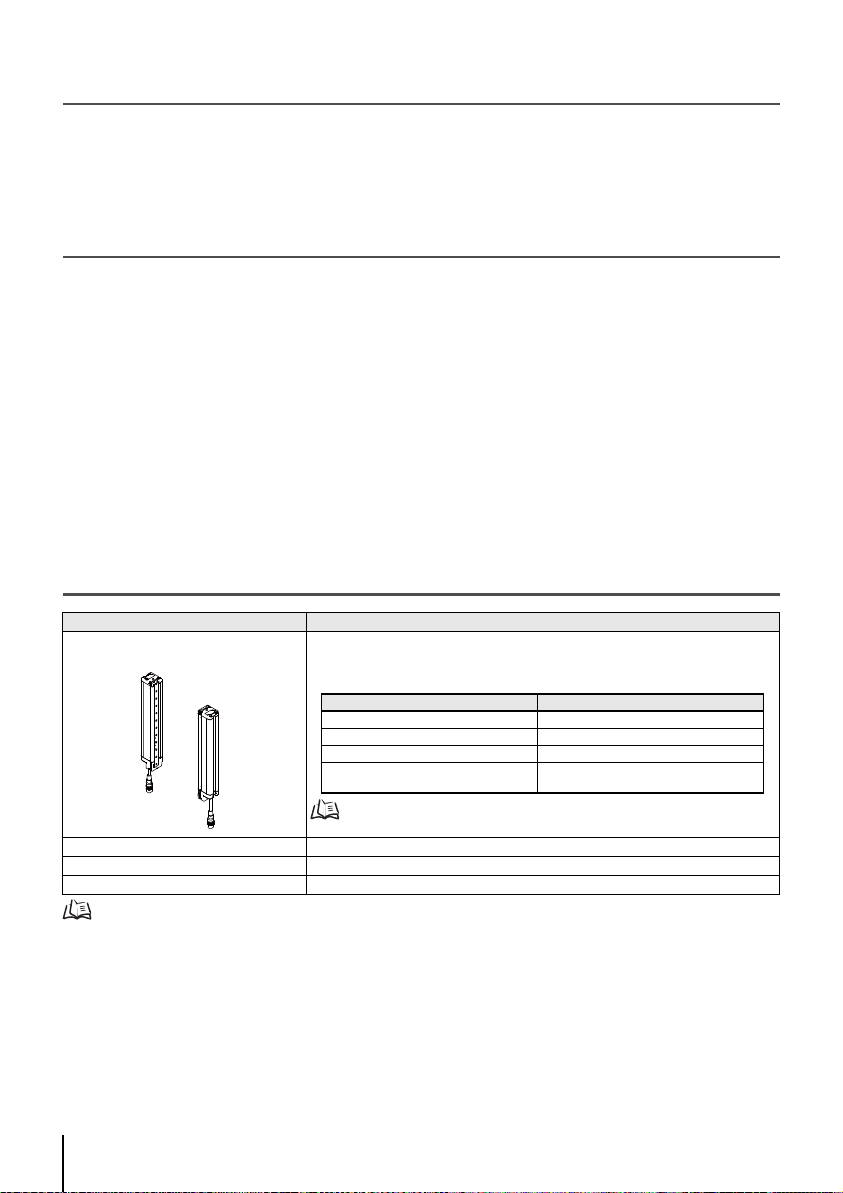

1. What is Included
For ratings/specifications, input/output circuit, LED indicator status and troubleshooting, refer to Safety Light Curtain F3SG-RR
Series User's Manual.
Product Quantity
F3SG-4RRP-02TS main unit Emitter x 1, Receiver x 1
Refer to F3SG-RR Series User's Manual for more information.
Troubleshooting Guide Sticker 1
Safety Precautions 1
Quick Installation Manual 1
Factory Default Settings
Feature Factory Default Setting
External Test 24 V Active
Interlock Auto Reset Mode enabled
EDM (External Device Monitoring) Enabled
Auxiliary Output Safety output information
(Inverted signal output: Enable)

2
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual

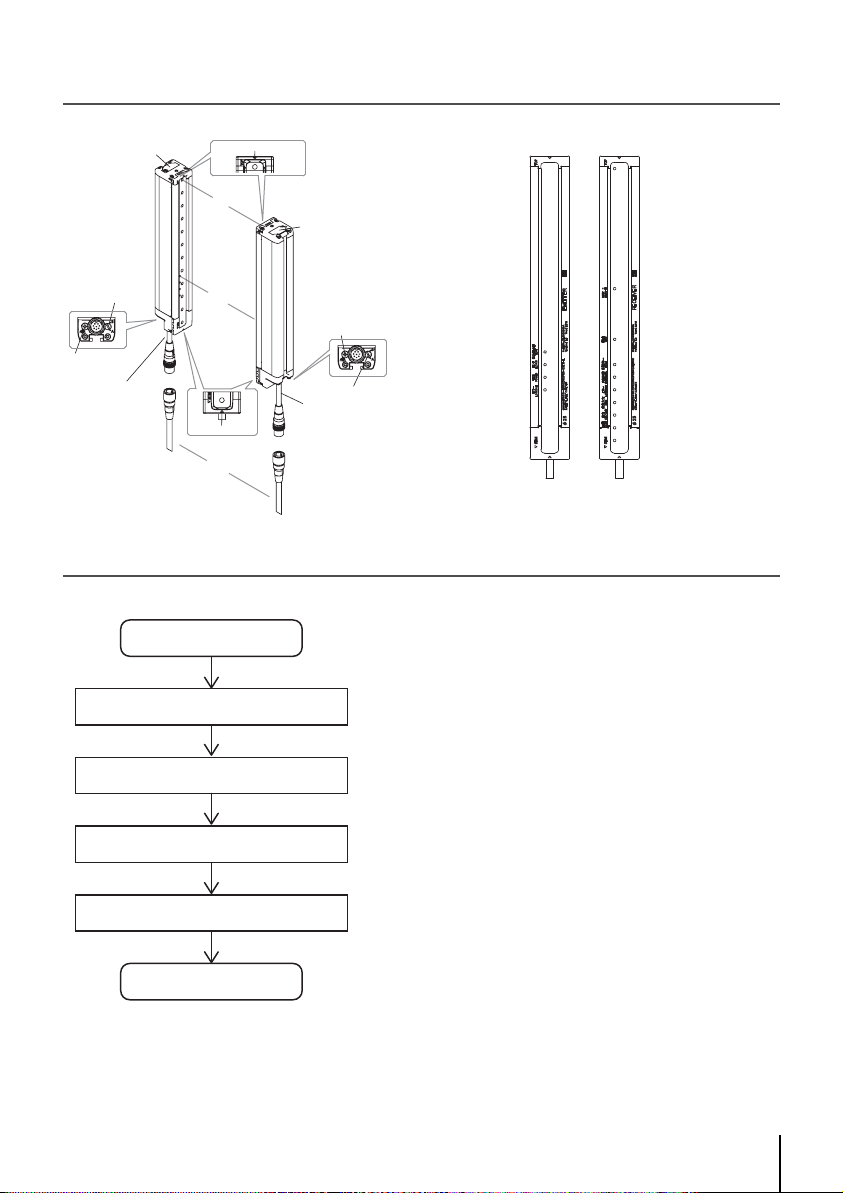

2. System Components
3. F3SG-RR Setup Procedure Example
* Setting with Rotary Switch may be necessary according to your application.
Indicator
Beam
Emitter
Receiver
Power Cable
(Black)
Extension cable
Power Cable
(Gray)
End cap
End cap
Beam center-line mark
Rotary Switch
Functional
earth terminal
Beam center-line mark
Rotary Switch
Functional
earth terminal
1. Test indicator (Green)
2. LONG indicator (Green)
3. Power indicator (Green)
4. Lockout indicator (Red)
1. TOP indicator (Blue)
2. NPN indicator (Green)
3. CFG indicator (Green)
4. EDM indicator (Green)
7. STB indicator (Green)
5. INTERNAL indicator (Red)
8. ON/OFF indicator (Green/Red)
6. LOCKOUT indicator (Red)
9. COM indicator (Green)
10. BTM indicator (Blue)
<Emitter> <Receiver>
Setup
Setting with Rotary Switch*
Wiring
Mounting/Beam Alignment
Operation check
Done
. . . . . . page 3
. . . . . . page 4
. . . . . . page 5
. . . . . . page 12

3F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
4. Setting with Rotary Switch
F3SG-RR series has the Rotary Switches to configure functions near the power cable. Configure functions
with the Rotary Switches before installing F3SG-RR in your site. Make sure to turn the power of the F3SG-
RR on after the setting with the Rotary Switches is complete.
Cascaded sensors are operated based on the Rotary Switches setting of the primary sensor. The Rotary
Switch setting of a secondary sensor does not affect the operation.
- Operate the Rotary Switches before turning the power of the F3SG-RR on.
- Both the emitter and receiver units must be set to the same code.
- A change of the Rotary Switches setting is activated upon power-on or lockout reset.
- If the Rotary Switch is operated during operation of the F3SG-RR, the F3SG-RR transitions to lockout.
Function Position Description
Scan Code Selection
Code A
(factory default setting)
Code B
Rotary Switch
Rotary Switch
Mounting/Beam Alignment Wiring
Setting
Operation check

4
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual

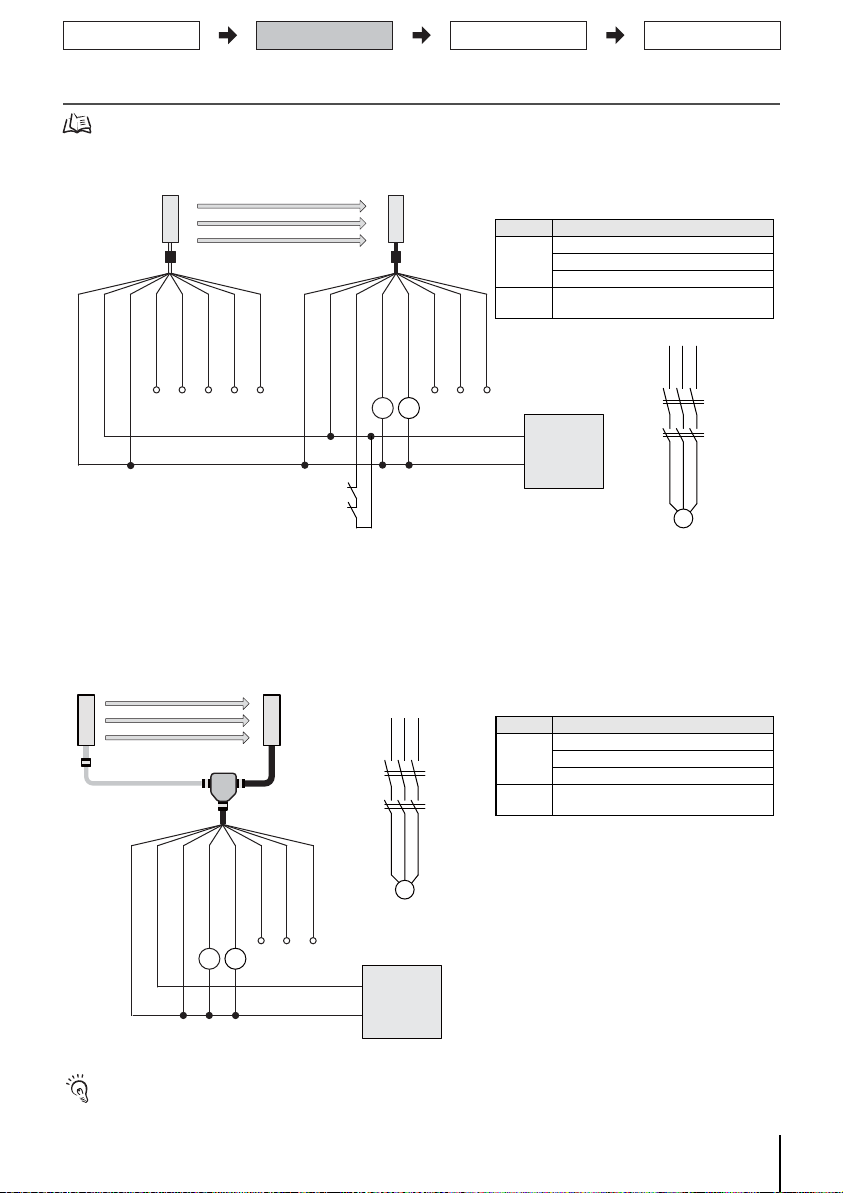

5.Wiring Examples
For input/output circuit and other examples than below, refer to Safety Light Curtain F3SG-RR Series User's Manual.
5-1. EDM enabled, Auto Reset Mode, External Test in 24 V Active (not
used) and PNP Outputs
5-2. EDM disabled, Auto Reset Mode, External Test in 24 V Active (not used),
Reduced Wiring Connector and PNP Outputs
The F3SG-RR meets IP67 (IEC 60529) when it is correctly connected with the Cable for Reduced Wiring (F39-JD□BA) and
Reduced Wiring Connector (F39-CN5). Keep the F3SG-RR from cutting oils when using these cables and connector.
KM1, KM2: Safety relay with forcibly guided contacts (G7SA)
M: 3-phase motor
+24 VDC (Brown) Not used (Yellow) *3 TEST (Black) *1 Not used (White) *3 Not used (Red) *3 Not used (Pink) Not used (Gray) 0 VDC (Blue) OSSD 1 (Black) OSSD 2 (White) +24 VDC (Brown) 0 VDC (Blue)
AUX (Yellow)
PC COM (-) (Pink) PC COM (+) (Gray) RESET (Red) *2
F39-JD□□A-L*4 F39-JD□□A-D *4
KM1
KM2
M
KM1 KM2
KM1
KM2
Power Supply
+24 VDC
0 VDC
Receiver
Emitter
*1. Connect the line to 24 V via a test switch (N.O. contact) if External Test is used.
*2. Connect a lockout reset switch (N.C. contact) to this line in series with the KM1 and KM2 if Lockout Reset is used.
*3. The F39-JD □ RA-L Single-Ended Cable for Emitter (Oil-Resistant Extension Cable) does not have the red, white and yellow wires.
*4. For the F39-JD□A-□Single-Ended Cable, connect the shield line to 0 V.
[Settings]
Function
Receiver
EDM Enabled (factory default setting)
Auto Reset (factory default setting)
PNP (factory default setting)
Emitter External Test: 24 V Active (factory
default setting)
F39-JD□B-L
F39-CN5
F39-JD□A-D *1
KM1
KM2
M
+24 VDC
0 VDC
Power Supply
+24 VDC (Brown) TEST (Red) OSSD 1 (Black) OSSD 2 (White) Not Used (Yellow)
COM(+) (Gray) COM(-) (Pink)
0 VDC (Blue)
KM1 KM2
KM1, KM2: Safety relay with forcibly guided contacts (G7SA)
M: 3-phase motor
Emitter
Receiver
*1. For the F39-JD□A-□Single-Ended Cable, connect the shield line to 0 V.
[Settings]
Function
Receiver
EDM Enabled (factory default setting)
Auto Reset (factory default setting)
PNP (factory default setting)
Emitter External Test: 24 V Active (factory
default setting)
The reduced wiring system can be achieved by using the Reduced Wiring Cables (F39-JD□BA) and the Reduced Wiring Connector
(F39-CN5).
Mounting/Beam Alignment Wiring
Setting
Operation check

5F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
6. Mounting and Beam Alignment

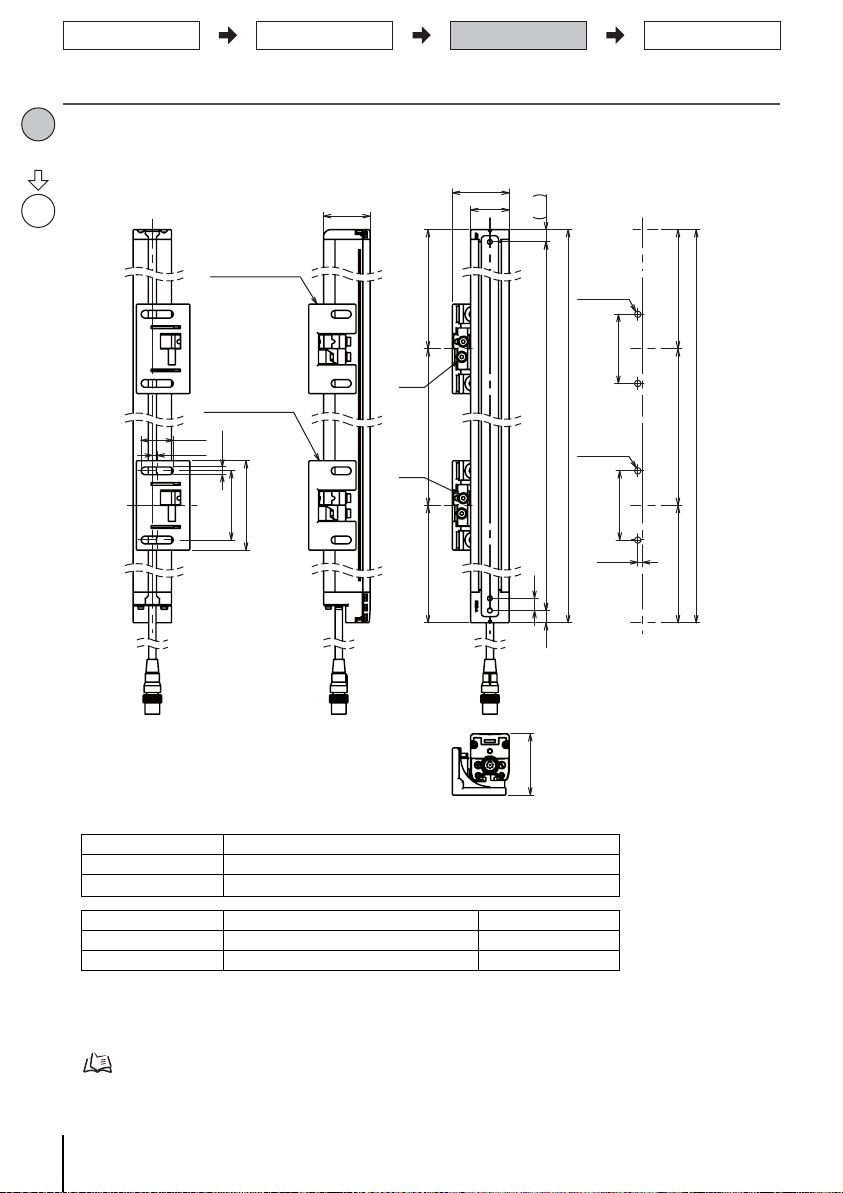

6-1. Mounting with Free-Location Brackets (F39-LGRA)
■Dimensions (Check position)
31.4
46.35
1010 P D
C(Protective height)
150 max.150 max. F
56.5
56.5
150 max.
F
150 max.
C
3.95
2-M4
2-M4
2-M5 or M6
<Screw: M5 or M6>
2-M5 or M6
38
Free-Location Bracket
(F39-LGRA)
Free-Location Bracket
(F39-LGRA)
26.3
73
6.3
3.95
56.5
50
[ Unit : mm ]
[Backside mounting]
*1.The number of brackets required to mount either one of emitter and receiver.
*2.Mounting an emitter or receiver with one bracket is possible for the model of protective height of 0240. In this case, locate this
bracket at half the Dimension C (or at the center of the sensor length).
Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting.
Dimension C 4-digit number of the type name (Protective height)
Dimension D C-20
Dimension P 20
Protective height (C) Number of Free-Location Brackets *1 Dimension F
0240 to 1200 2 *2 1000 mm max.
1280 to 1920 3 1000 mm max.
Check
position
Step1
Mount
Step2
Mounting/Beam Alignment
Wiring
Setting
Operation check

6
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual

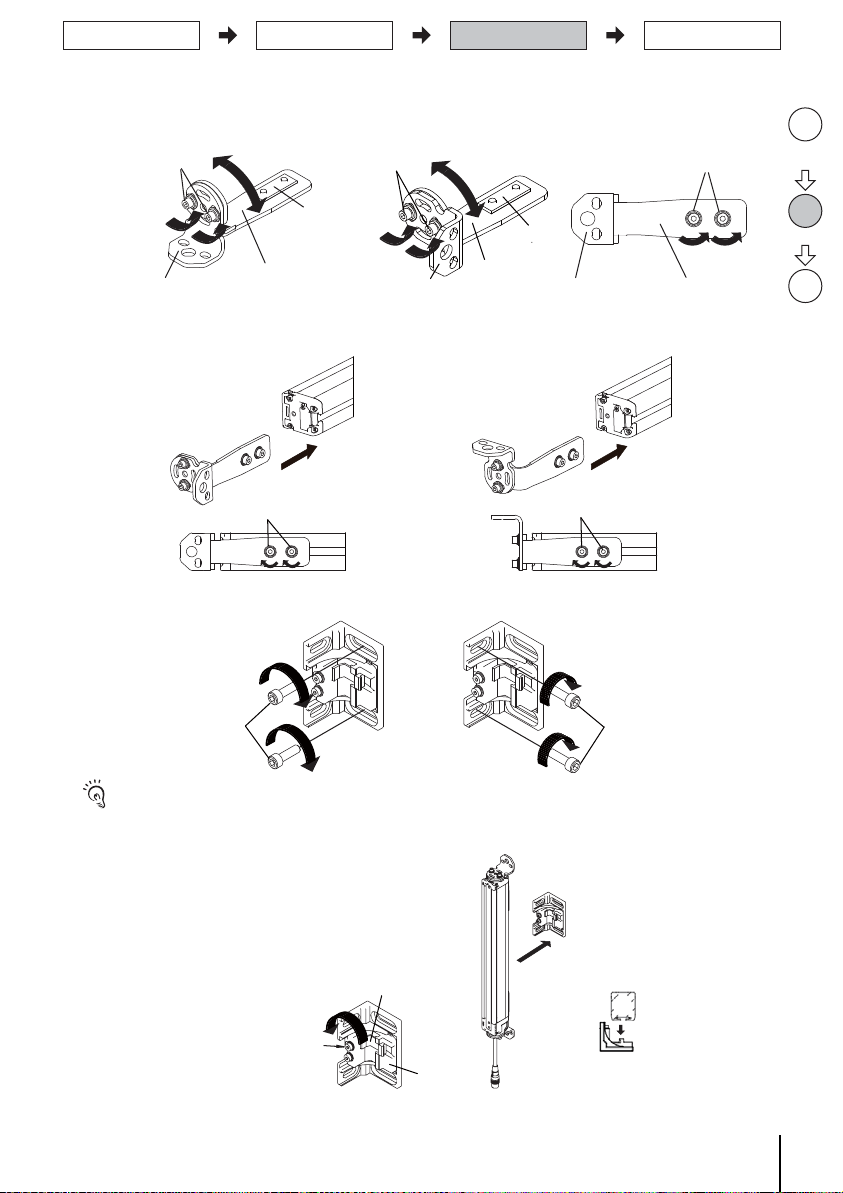

■Mounting
1. Secure the brackets to the wall.
Screws to mount the brackets to the wall are not included.
2. Loosen the Mounting Screws. Then fit the F3SG-RR housing to the brackets.
3. Securely tighten the Mounting Screws. Tightening torque: 3.0 N•m (recommended)
Then loosen the Alignment Screws.
4. Perform beam alignment according to the indicators.
Then securely tighten the Alignment Screws. Tightening torque: 3.0 N•m (recommended)
The angle adjustment range of the Free-Location Brackets is ±15°.
<Backside mounting> <Side mounting>
M5/M6 M5/M6
Mounting Screw
(hexagon socket head
cap screw (M4×22))
Bracket (1)
Bracket (2)
Mounting Screw
A
lignment Screw
(hexagon socket
head cap screw
(M4×22))
A
lignment Screw
(hexagon socket
head cap screw
(M4×22))
Mounting Screw
Mounting Screw
Alignment Screw
<Receiver>
RECEIVER
TOP(Blue)
STB(Green)
BTM(Blue)
Mounting Screw
A
lignment Screw
(hexagon socket head
cap screw (M4×22))
Alignment Screw
(hexagon socket head
cap screw (M4×22))
Mounting Screw
Check
position
Step1
Mount
Step2
Mounting/Beam Alignment
Wiring
Setting
Operation check

7F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
6-2. Mounting with Top/Bottom Brackets (F39-LGRTB)
■Dimensions (Check position)
31.4
10
10
P
D
N1
7.5
N2
46.35
H
I
56.5
C
3.95
F
F
19
5.5
G
19
19
G
56.5
C
3.95
F
H
2-M4
φ9
<Screw for Top/Bottom
Bracket: M5>
<Screw for Top/Bottom
Bracket: M8>
4-M5 2-M8
50
2-M4
12
3
38
Intermediate Bracket
(F39-LGRA)
Top/Bottom Bracket
(F39-LGRTB)
Top/Bottom Bracket
(F39-LGRTB)
26.3
73
6.3
3.95
56.5
Backside:2-M4
C(Protective height)
2-M5 or M6 2-M5 or M6
[ Unit : mm ]
[Backside mounting]
Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting.
*The number of brackets required to mount either one of emitter and receiver.
Dimension C 4-digit number of the type name (Protective height)
Dimension DC-20
Dimension G C+27.2+N1+N2
Dimension HC+38+N1+N2
Dimension IC+58+N1+N2
Dimension N1 0 to 30
Dimension N2 0 to 13
Dimension P20
Protective height (C) Number of Top/Bottom Brackets * Number of Intermediate Brackets * Dimension F
0240 to 1040 2 0 -
1120 to 1920 2 1 1000 mm max.
Check
position
Step1
Mount
Step2
Align
beams
Step3
Mounting/Beam Alignment
Wiring
Setting
Operation check

8
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual

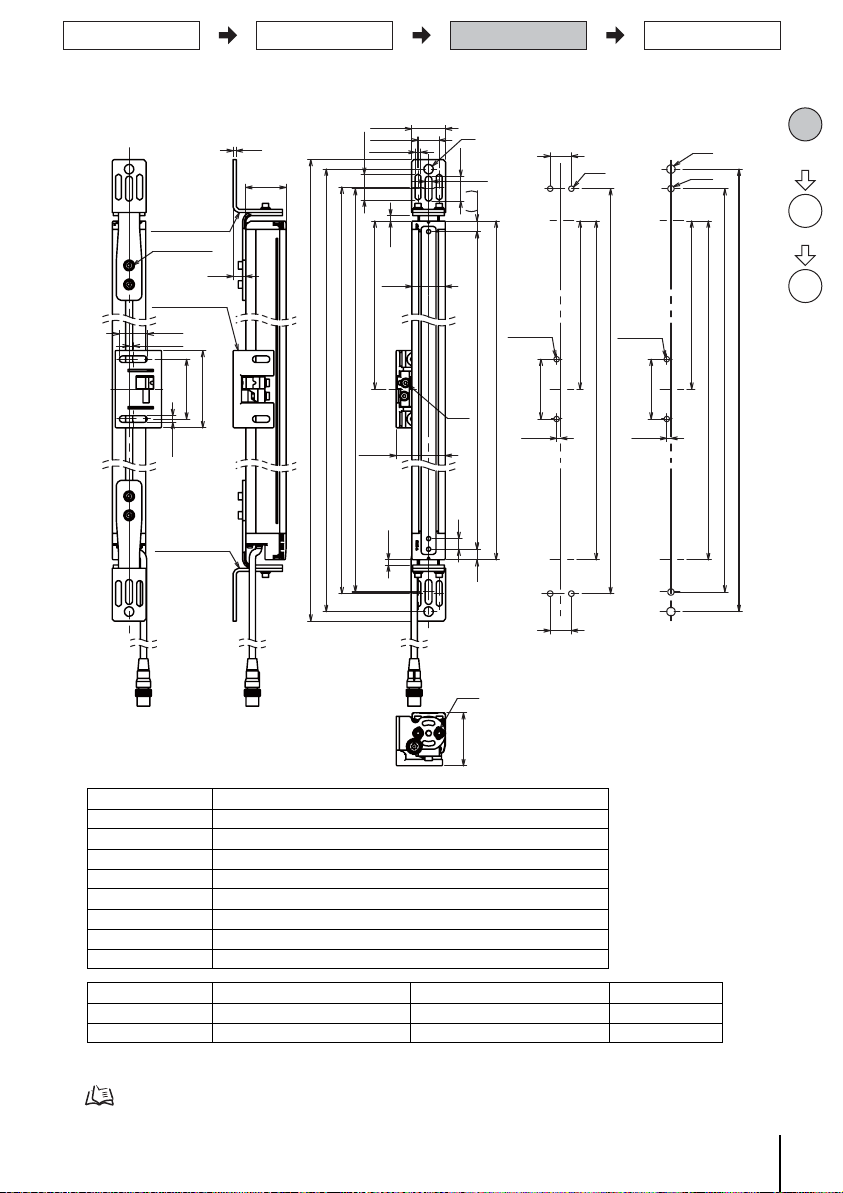

6-3. Mounting with Top/Bottom Brackets (F39-LGRTB-2)
■Dimensions (Check position)
10
10
P
D
N1
N2
46.35
I
J
23.5
24.5
32
31.4
5.5
6.5
56.5
C
3.95
F
F
20
20
H
56.5
C
3.95
F
I
G
H
20
G
2-M4
Φ9
4-M5
2-M8
2-M6
50
2-M4
38
3
12
(F39-LGRTB-2)
(F39-LGRA)
(F39-LGRTB-2)
26.3
73
6.3
3.95
56.5
<Screw for Top/Bottom
Bracket: M5>
<Screw for Top/Bottom
Bracket: M6 or M8>
Intermediate Bracket
Top/Bottom Bracket
Top/Bottom Bracket
Backside:2-M4
C(Protective height)
2-M5 or M6 2-M5 or M6
[ Unit : mm ]
[Backside mounting]
Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting.
*The number of brackets required to mount either one of emitter and receiver.
Dimension C 4-digit number of the type name (Protective height)
Dimension DC-20
Dimension GC+51+N1+N2
Dimension HC+54+N1+N2
Dimension IC+88+N1+N2
Dimension J C+106+N1+N2
Dimension N1 0 to 30
Dimension N2 0 to 13
Dimension P20
Protective height (C) Number of Top/Bottom Brackets * Number of Intermediate Brackets * Dimension F
0240 to 1040 2 0 -
1120 to 1920 2 1 1000 mm max.
Check
position
Step1
Mount
Step2
Align
beams
Step3
Mounting/Beam Alignment
Wiring
Setting
Operation check

9F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
6-4. Mounting with Top/Bottom Brackets (F39-LGRTB-3)
■Dimensions (Check position)
31.4
1010
P
D
N1
N2
46.35
I
35
23.2
26.5
6.5 8.2
56.5
C
3.95
F
F
G
19
G
56.5
C
3.95
F
H
H
2-M4
2-M8
50
2-M4
38
4
(F39-LGRA)
(F39-LGRTB-3)
(F39-LGRTB-3)
26.3
73
6.3
3.95
56.5
<Screw for Top/Bottom
Bracket: M5 or M6>
<Screw for Top/Bottom
Bracket: M8>
Intermediate Bracket
Top/Bottom Bracket
Top/Bottom Bracket
Backside:2-M4
C(Protective height)
2-M5 or M6 2-M5 or M6
2-M5 or M6
[ Unit : mm ]
[Backside mounting]
Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting.
*The number of brackets required to mount either one of emitter and receiver.
Dimension C 4-digit number of the type name (Protective height)
Dimension DC-20
Dimension G C+39.5+N1+N2
Dimension HC+65+N1+N2
Dimension IC+84+N1+N2
Dimension N1 0 to 30
Dimension N2 0 to 13
Dimension P20
Protective height (C) Number of Top/Bottom Brackets * Number of Intermediate Brackets * Dimension F
0240 to 1040 2 0 -
1120 to 1920 2 1 1000 mm max.
Check
position
Step1
Mount
Step2
Align
beams
Step3
Mounting/Beam Alignment
Wiring
Setting
Operation check

10
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
■Mounting and Beam Alignment
1. Loosen the Alignment Screws and adjust the angle. Then loosen the Mounting Screws of Top/Bottom Bracket (2).
2. Position the whole body of the Top/Bottom Bracket (1) within the yellow area of the F3SG-RR housing.
Then securely tighten the Mounting Screws. Tightening torque: 3.0 N•m (recommended)
3. (For Intermediate Bracket) Secure the Intermediate Bracket to the wall.
Screws to mount the brackets to the wall are not included.
4. (For Intermediate Bracket) Loosen the Mounting Screw of the Intermediate Bracket. Then fit the F3SG-RR
housing to the bracket.
Top/Bottom
Bracket (1)
Top/Bottom
Bracket (1)
Top/Bottom Bracket (3)
(1)
(1)
(2)
(2)
(3)
Top/Bottom Bracket (3)
Top/Bottom
Bracket (2)
Top/Bottom
Bracket (2)
<Side mounting><Backside mounting>
A
lignment Screws
(hexagon socket
head cap screw (M4×7))
Alignment Screws
(hexagon socket
head cap screw (M4×7))
Mounting Screws
(hexagon socket head
cap screw (M4×7))
Top/Bottom
Bracket (2)Top/Bottom Bracket (3)
<Backside mounting> <Side mounting>
Mounting ScrewsMounting Screws
<Backside mounting> <Side mounting>
M5/M6 M5/M6
Mounting Screw
(hexagon socket head
cap screw (M4×22))
Bracket (2)
Bracket (1)
Check
position
Step1
Mount
Step2
Align
beams
Step3
Mounting/Beam Alignment
Wiring
Setting
Operation check

11 F3SG-□RR□□□□P□□-02TS
Quick Installation Manual
5. (For Intermediate Bracket) Securely tighten the Mounting Screw. Tightening torque: 3.0 N•m (recom-
mended) Then loosen the Alignment Screw.
6. Secure the Top/Bottom Brackets to the wall.
7. Perform beam alignment according to the indicators.
Then securely tighten the Alignment Screws. Tightening torque: 3.0 N•m (recommended)
- The angle adjustment range is ±22.5° when using the Top/Bottom Brackets only.
- The angle adjustment range is ±15° when using the Top/Bottom Brackets and Intermediate Bracket together.
Mounting Screw
Alignment Screw
(hexagon socket head
cap screw (M4×22))
Mounting Screw
(1)
(2)
A
lignment Screw
<Backside mounting> <Side mounting>
M5/M6 M5/M6
<Receiver>
RECEIVER
TOP(Blue)
STB(Green)
BTM(Blue)
Alignment Screws
(Top/Bottom
Bracket)
Alignment Screws
(Intermediate
Bracket)
Alignment Screws
(Top/Bottom Bracket)
Check
position
Step1
Mount
Step2
Align
beams
Step3
Mounting/Beam Alignment
Wiring
Setting
Operation check

12
F3SG-□RR□□□□P□□-02TS
Quick Installation Manual

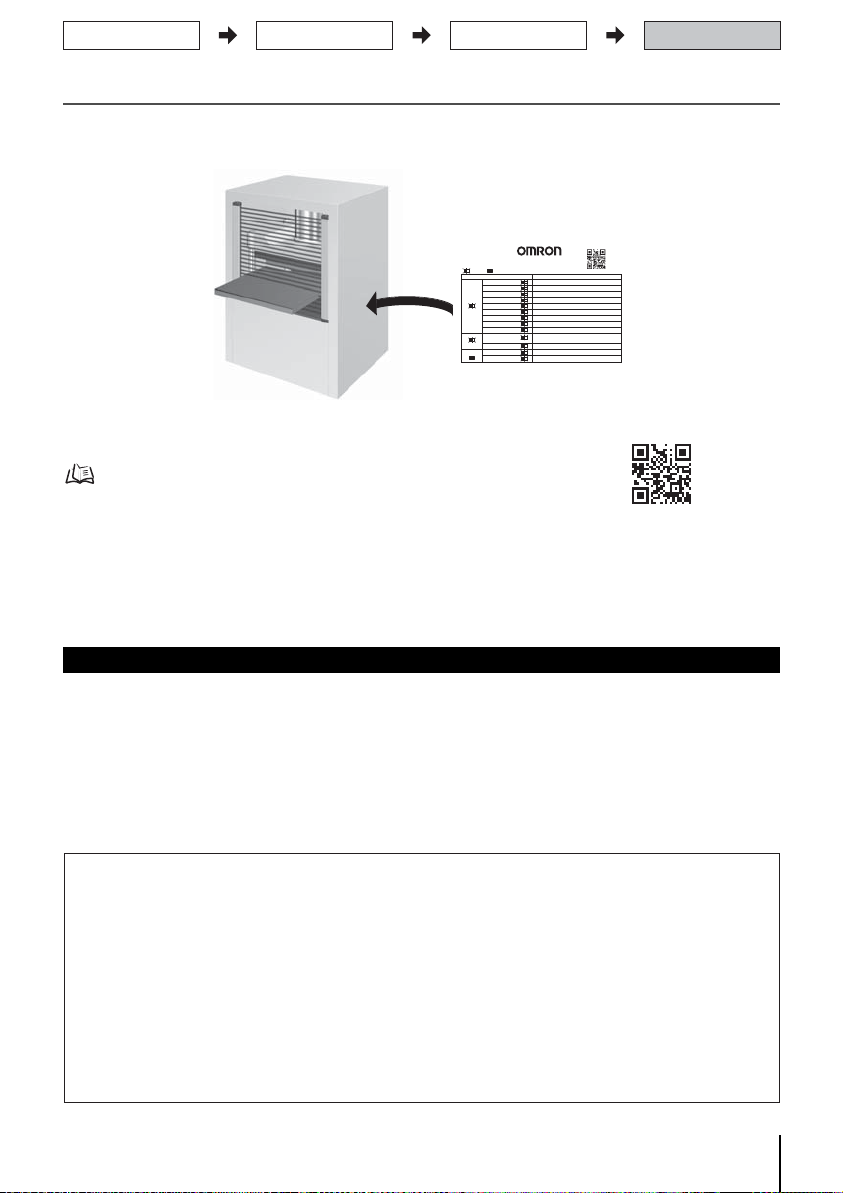

7. Operation Check
After setting with Rotary Switch, wiring, mounting and beam alignment are done, check the operation of the
F3SG-RR. Attach the included Troubleshooting Guide Sticker nearby, if necessary.
For more information, visit
TROUBLESHOOTING [EN]
http://www.ia.omron.com/f3sg-r
Blinking OFF
LED INDICATOR MAJOR CAUSE
LOCKOUT
Blinking Once
TOP
BLANK
CFG
EDM
INTERNAL
ON/OFF
COM
BTM or LONG
POWER
LOCKOUT
Blinking Twice
POWER
LOCKOUT STB
SEQ
Cap is not attached. Error of other F3SG in cascade.
Error is detected due to Blanking Monitoring
Error of model combination in cascade
Error of EDM
Error of internal circuit
Error of OSSD lines
Error of communication
Error of DIP-SW setting
Error of emitter
Error due to abnormal power supply or noise
Error due to noise
Error due to vibration or ambient light
Wrong sequence of Muting or Interlock input
ON/OFF, COM, or
INTERNAL
http://www.ia.omron.com/f3sg-r
Refer to Safety Light Curtain F3SG-RR Series User's Manual or the website for troubleshooting.
Omron Companies shall not be responsible for conformity with any standards, codes or regulations which apply to the
combination of the Product in the Buyer’s application or use of the Product. At Buyer’s request, Omron will provide applicable
third party certification documents identifying ratings and limitations of use which apply to the Product. This information by
itself is not sufficient for a complete determination of the suitability of the Product in combination with the end product,
machine, system, or other application or use. Buyer shall be solely responsible for determining appropriateness of the
particular Product with respect to Buyer’s application, product or system. Buyer shall take application responsibility in all
cases.
NEVER USE THE PRODUCT FOR AN APPLICATION INVOLVING SERIOUS RISK TO LIFE OR PROPERTY WITHOUT
ENSURING THAT THE SYSTEM AS A WHOLE HAS BEEN DESIGNED TO ADDRESS THE RISKS, AND THAT THE
OMRON PRODUCT(S) IS PROPERLY RATED AND INSTALLED FOR THE INTENDED USE WITHIN THE OVERALL
EQUIPMENT OR SYSTEM.
See also Product catalog for Warranty and Limitation of Liability.
Suitability for Use
In the interest of product improvement, specifications are subject to change without notice.
Regional Headquarters
OMRON EUROPE B.V.
(Representative and Importer in EU)
Wegalaan 67-69, NL-2132 JD Hoofddorp
THE NETHERLANDS
Tel: [phone] / FAX: [phone]
OMRON ELECTRONICS LLC
2895 Greenspoint Parkway, Suite 200
Hoffman Estates, IL 60169 U.S.A.
Tel: [phone]/Fax: [phone]
OMRON ASIA PACIFIC PTE. LTD.
No. 438A Alexandra Road # 05-05/08 (Lobby 2),
Alexandra Technopark,
Singapore 119967
Tel: [phone] / Fax: [phone]
OMRON (CHINA) CO., LTD.
Room 2211, Bank of China Tower,
200 Yin Cheng Zhong Road,
PuDong New Area, Shanghai, 200120, China
Tel: [phone] / Fax: [phone]
OMRON Corporation Industrial Automation Company (Manufacturer)
Contact: www.ia.omron.com
Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530 JAPAN




Suitability for Use /Conta ct Info rma tion
Mounting/Beam Alignment Wiring
Setting
Operation check

䝉䞊䝣䝔䜱䝷䜲䝖䜹䞊䝔䞁
F3SG-䕕RR䕕䕕䕕䕕P䕕䕕-02TS
© OMRON Corporation 2017 All Rights Reserved.
Original instructions
䜽䜲䝑䜽䜲䞁䝇䝖䞊䝹䝬䝙䝳䜰䝹
http://www.ia.omron.com/f3sg-r
䝬䝙䝳䜰䝹ྡ⛠ 䝬䝙䝳䜰䝹␒ྕ
䝉䞊䝣䝔䜱䝷䜲䝖䜹䞊䝔䞁㻌㻲㻟㻿㻳㻙㻾㻾㻌䝅䝸䞊䝈
䝴䞊䝄䞊䝈䝬䝙䝳䜰䝹 㻿㻳㻲㻹㻙㻣㻞㻝

1
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
はじめに
このたびはセー フ テ ィ ラ イ ト カーテ ン形 F3SG- □ RR □□□□ P □□ -02TS シ リ ーズ ( 以下 F3SG-RR と 呼
びます ) をお買い上げいただき、 ありがと う ございます。
本書は F3SG-RR の設置についての簡易説明書です。
F3SG-RR の取扱説明書の全文は下記の当社ウ ェ ブサイ ト よ り ダウ ン ロー ド し て く だ さ い。
http://www.ia.omron.com/f3sg-r
目次
1. 同梱物のご確認.................................................................................................................................................................................. 1
2. 各部の名称............................................................................................................................................................................................ 2
3. ラ イ ト カーテ ン セ ッ ト ア ッ プ手順例 ..................................................................................................................................... 2
4. ロー タ リ ー SW 設定......................................................................................................................................................................... 3
5. 配線例...................................................................................................................................................................................................... 4
5-1. EDM 有効、 オー ト リ セ ッ ト モー ド 、 外部テス ト 24V ア ク テ ィ ブ ( 機能未使用時 )、 PNP 出力..................................................... 4
5-2. EDM 無効、 オー ト リ セ ッ ト モー ド 、 外部テス ト 24V ア ク テ ィ ブ ( 機能未使用時 )、 省配線コネ ク タ使用時、 PNP 出力..... 4
6. 取 り つけ ・ 光軸調整........................................................................................................................................................................ 5
6-1. フ リ ーロ ケーシ ョ ン金具 ( 形 F39-LGRA) を取 り つける場合........................................................................ 5
6-2. 上下取付金具 ( 形 F39-LGRTB) を取 り つける場合 ............................................................................................. 7
6-3. 上下取付金具 ( 形 F39-LGRTB-2) を取り つける場合........................................................................................ 8
6-4. 上下取付金具 ( 形 F39-LGRTB-3) を取り つける場合........................................................................................ 9
7. 動作チ ェ ッ ク .....................................................................................................................................................................................12
ご承諾事項 / お問い合わせ先 .......................................................................................................................................................12
1. 同梱物のご確認
定格/性能、 入出力回路、 LED表示灯の点灯パタ ーン、 ト ラ ブルシ ューテ ィ ン グについては、 F3SG-RRシ リ ーズユーザーズマ
ニュアル を参照して く ださい。
製品 数量
セーフ テ ィ ラ イ ト カーテン
形F3SG-4RR□□□□P□□-02TS本体 投光器×1、 受光器×1
詳細については
F3SG-RRシ リ ーズユーザーズマニ ュ アル を参照し て く ださい。
トラブルシューティングステッカ 1
安全上のご注意 1
クイックインストールマニュアル 1
出荷時設定
機能 出荷時設定
外部テス ト 24Vア ク テ ィ ブ
インターロック オート リセッ トモード
外部 リ レ ー モニ タ (EDM) 有効
補助出力 制御出力情報
(出力反転機能 ： 有効)

2
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
2. 各部の名称
3. ラ イ ト カーテンセ ッ ト ア ッ プ手順例
* ロー タ リ ー SW の設定は必要に応 じ て実施 し て く だ さい。
㟁※䜿䞊䝤䝹
㻔⅊㻕
㟁※䜿䞊䝤䝹
㻔㯮㻕
ග㍈
⾲♧ⅉ
ᘏ㛗䜿䞊䝤䝹
⤊➃䜻䝱䝑䝥
⤊➃䜻䝱䝑䝥
ග㍈䝉䞁䝍䞊䝷䜲䞁䝬䞊䜽
䝻䞊䝍䝸䞊㻿㼃
ᶵ⬟᥋ᆅ➃Ꮚ
ග㍈䝉䞁䝍䞊䝷䜲䞁䝬䞊䜽
䝻䞊䝍䝸䞊㻿㼃
ᶵ⬟᥋ᆅ➃Ꮚ
ᢞගჾ
ཷගჾ
䠘ᢞගჾ䠚 䠘ཷගჾ䠚
㻝㻚䚷ᢞග೵Ṇ୰⾲♧ⅉ㻔⥳㻕
㻞㻚䚷䝻䞁䜾⾲♧ⅉ㻔⥳㻕
㻟㻚䚷㟁※⾲♧ⅉ㻔⥳㻕
㻠㻚䚷䜶䝷䞊⾲♧ⅉ㻔㉥㻕
㻝㻚䚷㼀㻻㻼⾲♧ⅉ㻔㟷㻕
㻞㻚䚷㻺㻼㻺タᐃ⾲♧ⅉ㻔⥳㻕
㻟㻚䚷ᵓᡂ⾲♧ⅉ㻔⥳㻕
㻠㻚䚷እ㒊䝸䝺䞊䝰䝙䝍⾲♧ⅉ㻔⥳㻕
㻣㻚䚷Ᏻᐃධග⾲♧ⅉ㻔⥳㻕
㻡㻚䚷ෆ㒊␗ᖖ㻛䝜䜲䝈⾲♧ⅉ㻔㉥㻕
㻤㻚䚷ฟຊ⾲♧ⅉ㻔⥳㻛㉥㻕
㻢㻚䚷䜶䝷䞊⾲♧ⅉ㻔㉥㻕
㻥㻚䚷ྠᮇ⾲♧ⅉ㻔⥳㻕
㻝㻜㻚䚷㻮㼀㻹⾲♧ⅉ㻔㟷㻕
䝉䝑䝖䜰䝑䝥
䝻䞊䝍䝸䞊 㻿㼃 設定 㻖
㓄⥺
ྲྀ䜚䛴䛡 䞉 ග㍈ㄪᩚ
ືస䝏䜵䝑䜽
䛚䜟䜚
. . . . 3 ページ
. . . . 4 ページ
. . . . 5 ページ
. . . . 12 ページ

3
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
4. ロー タ リ ー SW 設定
本体の電源ケーブル側に、 機能設定を行 う ためのロー タ リ ー SW があ り ます。 F3SG-RR を設置する前に事
前にロー タ リ ー SW の設定を行っ て く だ さ い。
ロー タ リ ー SW の設定完了後に電源を入れて く だ さ い。
連結し たセ ンサはプ ラ イ マ リ センサのロー タ リ ー SW 設定に基いて動作し ます。 セ カ ンダ リ センサのロー
タ リ ー SW 設定は動作に影響し ません。
・ ロ ー タ リ ー SWの操作はF3SG-RRの電源投入前に行 っ て く だ さ い。
・ 投光器お よび受光器の両方を 同 じ コ ー ド に設定す る必要があ り ます。
・ ロ ー タ リ ー SWの設定変更は電源投入後、 も し く は ロ ッ ク ア ウ ト リ セ ッ ト 後に反映 さ れます。
・ F3SG-RR動作中に ロー タ リ ー SW を操作 し た場合、 F3SG-RRはロ ッ ク ア ウ ト し ま す。
機能 設定 概要
スキャン コー ド切り替え
スキ ャ ン コ ー ド A （出荷時設定）
スキャ ンコードB
䝻䞊䝍䝸䞊㻿㼃
䝻䞊䝍䝸䞊㻿㼃
ྲྀ䜚䛴䛡 䞉 ග㍈ㄪᩚ
㓄⥺
䝻䞊䝍䝸䞊 㻿㼃 タᐃ ືస䝏䜵䝑䜽

4
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
5. 配線例
入出力回路および下記以外の配線例については、 F3SG-RRシ リ ーズユーザーズマ ニ ュ アル を参照して く ださい。
5-1. EDM 有効、 オー ト リ セ ッ ト モー ド 、 外部テ ス ト 24V ア ク テ ィ ブ ( 機能未使
用時 )、 PNP 出力
5-2. EDM 無効、 オー ト リ セ ッ ト モー ド 、 外部テ ス ト 24V ア ク テ ィ ブ ( 機能未使
用時 )、 省配線 コ ネ ク タ 使用時、 PNP 出力
省配線用ケーブル(形F39-JD□BA) と 省配線コ ネク タ (形F39-CN5)かん合時の保護構造(IEC60529 )はIP67等級にな り ます。
使用す る際には切削油がかから ないよ う 保護 し て く だ さ い。
㻷㻹㻝㻘㻷㻹㻞㻦ᙉไ䜺䜲䝗᥋Ⅼ௜䛝䝉䞊䝣䝔䜱䝸䝺䞊㻔㻳㻣㻿㻭㻕
㻹㻦୕┦䝰䞊䝍
㻗㻞㻠㻌㼂㻰㻯
㻜㻌㼂㻰㻯
㟁※
ᮍ౑⏝㻔᱈䠅 ᮍ౑⏝㻔㉥䠅㻖㻟 ᮍ౑⏝㻔ⓑ䠅㻖㻟 ᮍ౑⏝㻔㯤䠅㻖㻟 䝔䝇䝖ධຊ䠄㯮䠅㻖㻝 ᮍ౑⏝㻔⅊䠅 㻞㻠㼂㻔Ⲕ䠅 㻞㻠㼂㻔Ⲕ䠅 䝸䝉䝑䝖ධຊ䠄㉥䠅㻖㻞 ไᚚฟຊ㻝䠄㯮䠅 ไᚚฟຊ㻞䠄ⓑ䠅 ⿵ຓฟຊ㻔㯤㻕
㻼㻯㏻ಙ⥺䠄䠇䠅䠄⅊䠅 㻼㻯㏻ಙ⥺䠄䠉䠅䠄᱈䠅
㻜㼂䠄
㟷䠅
㻜㼂䠄
㟷䠅
ᢞගჾ
ཷගჾ
ᙧ㻲㻟㻥㻙㻶㻰䕕䕕㻭㻙㻸㻌㻖㻠 ᙧ㻲㻟㻥㻙㻶㻰䕕䕕㻭㻙㻰㻌㻖㻠
㻷㻹㻝
㻷㻹㻞
㻹
㻷㻹㻝 㻷㻹㻞
㻷㻹㻝
㻷㻹㻞
*1. 外部テス ト 機能を使用する場合は、 テス ト ス イ ッ チ(a接点)を介 し て24Vへ接続 し て く だ さ い。
*2. ロ ッ ク アウ ト リ セ ッ ト 機能を使用する場合は、 ロ ッ ク アウ ト リ セ ッ ト ス イ ッ チ(b接点)を リ セ ッ ト 入力線にKM1/KM2接
点と直列に接続して く ださい。
*3. 形F39-JD□RA-L投光器用片側コ ネク タ ケーブル(耐油延長ケーブル)の場合は、 赤色 ・ 白色 ・ 黄色のケーブル芯線は出てい
ません。
*4. 形F39-JD□A-□片側コ ネク タ ケーブルを使用する場合は、 シール ド 線を0Vへ接続 し て く だ さ い。
[ 各機能の設定 ]
機能
受光器
外部 リ レー モニ タ 有効 （出荷時設定）
オー ト リ セ ッ ト （出荷時設定）
PNP (出荷時設定)
投光器
外部テス ト ： 24Vア ク テ ィ ブ (出荷時設定)
ᙧ㻲㻟㻥㻙㻯㻺㻡
ᙧ㻲㻟㻥㻙㻶㻰䕕㻭㻙㻰㻌㻖㻝
ᙧ㻲㻟㻥㻙㻶㻰䕕㻮㻙㻸
㻷㻹㻝
㻷㻹㻞
㻹
㻗㻞㻠㻌㼂㻰㻯
㻜㻌㼂㻰㻯
㟁※
㻞㻠㼂㻔Ⲕ䠅 䝔䝇䝖ධຊ䠄㉥䠅 ไᚚฟຊ㻝䠄㯮䠅 ไᚚฟຊ㻞䠄ⓑ䠅 ᮍ౑⏝㻔㯤㻕
㻼㻯㏻ಙ⥺䠄䠇䠅䠄⅊䠅 㻼㻯㏻ಙ⥺䠄䠉䠅䠄᱈䠅
㻜㼂䠄
㟷䠅
㻷㻹㻝 㻷㻹㻞
㻷㻹㻝㻘㻷㻹㻞㻦ᙉไ䜺䜲䝗᥋Ⅼ௜䛝䝉䞊䝣䝔䜱䝸䝺䞊㻔㻳㻣㻿㻭㻕
㻹㻦୕┦䝰䞊䝍
*1. 形F39-JD□A-□片側コ ネ ク タ ケーブルを使用する場合は、 シール ド 線を0Vへ接続 し て く ださ い。
[ 各機能の設定 ]
機能
受光器
外部 リ レーモニ タ 有効(出荷時設定)
オー ト リ セ ッ ト (出荷時設定)
PNP (出荷時設定)
投光器 外部テ ス ト ： 24Vア ク テ ィ ブ (出荷時設定)
省配線用ケ ーブ ル （形F39-JD□BA） と 省配線 コ ネ ク タ （形F39-CN5） と を 組み合わせて配線する こ と で、 省配線 コ ネ ク タ シ ス
テムと して使用できます。
ྲྀ䜚䛴䛡 䞉 ග㍈ㄪᩚ
㓄⥺
䝻䞊䝍䝸䞊 㻿㼃 タᐃ ືస䝏䜵䝑䜽

5
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
6. 取 り つけ ・ 光軸調整
6-1. フ リ ーロケーシ ョ ン金具 ( 形 F39-LGRA) を取り つける場合
■外形寸法図 （取 り つけ位置確認）
㻌㻟㻝㻚㻠㻌
㻌㻠㻢㻚㻟㻡㻌
㻌㻝㻜㻌㻌㻝㻜㻌 㻌㻼㻌 㻌㻰㻌
㻌㻯䠄᳨ฟᖜ䠅㻌
㻌㻝㻡㻜௨ୗ㻌㻌㻝㻡㻜௨ୗ㻌 㻌㻲㻌
㻌㻡㻢㻚㻡㻌
㻌㻡㻢㻚㻡㻌
㻌㻝㻡㻜௨ୗ㻌
㻌㻲㻌
㻌㻝㻡㻜௨ୗ㻌
㻌㻯㻌
㻌㻟㻚㻥㻡㻌
㻞㻙㻹㻠
㻞㻙㻹㻠
㻞㻙㻹㻡㻌䜎䛯䛿
㻹㻢
䠘㻹㻡䜎䛯䛿㻹㻢ᅛᐃ䠚
㻞㻙㻹㻡㻌䜎䛯䛿
㻹㻢
㻌㻟㻤㻌
䝣䝸䞊䝻䜿䞊䝅䝵䞁㔠ල
㻔ᙧ㻲㻟㻥㻙㻸㻳㻾㻭㻕
䝣䝸䞊䝻䜿䞊䝅䝵䞁㔠ල
㻔ᙧ㻲㻟㻥㻙㻸㻳㻾㻭㻕
㻌㻞㻢㻚㻟㻌
㻌㻣㻟㻌
㻌㻢㻚㻟㻌
㻌㻟㻚㻥㻡㻌
㻌㻡㻢㻚㻡㻌
㻌㻡㻜㻌
[ 単位 : mm ]
[ 背面取 り つけ時 ]
*1. セ ンサ片側(投光器ま たは受光器)の取 り つけに必要な数量で す。
*2. 検出幅が0240の場合、 セ ンサ片側につ き1個で も 取 り つけ可能で す。 こ の場合、 寸法Cの2分の1の位置 （セ ンサ縦方向の中央）
に本金具 を取 り つけ て く だ さ い。
側面取 り つけ時の外形寸法図に ついて は、 F3SG-RRシ リ ーズユーザーズマ ニ ュ アル を参照して く ださい。
寸法C 形式中の4桁の数字 （検出幅）
寸法D C-20
寸法P 20
検出幅(C) フ リ ーロ ケーシ ョ ン金具の数 *1 寸法F
0240～1200 2 *2 1000mm以下
1280～1920 3 1000mm以下
ྲྀ䜚䛴䛡
఩⨨☜ㄆ
㻿㼠㼑㼜㻝
ྲྀ䜚䛴䛡
㻿㼠㼑㼜㻞
ྲྀ䜚䛴䛡 䞉 ග㍈ㄪᩚ
㓄⥺
䝻䞊䝍䝸䞊 㻿㼃 タᐃ ືస䝏䜵䝑䜽

6
F3SG-□RR□□□□P□□-02TS
クイックインストールマニュアル
■取 り つけ方法
1. 金具を壁面に取 り つけます。
壁面への取 り つけネ ジは付属 し て いません。
2. 本体固定用ボル ト を緩め、 本体をはめて く だ さ い。
3. 本体固定用ボル ト を固定 し ( 締め付け ト ルク ： 3.0N ・ m)、 光軸調整用ボル ト を緩めます。
4. 表示灯を参考に光軸を調整 し 、 光軸調整ボル ト を固定 し ます。 ( 締め付け ト ルク ： 3.0N ・ m)
フ リ ーロ ケーシ ョ ン金具の角度調整範囲は±15°です。
㻨⫼㠃ྲྀ䜚䛴䛡㻪 㻨ഃ㠃ྲྀ䜚䛴䛡㻪
㻹㻡㻛㻹㻢 㻹㻡㻛㻹㻢
ᮏయᅛᐃ⏝䝪䝹䝖
㔠ල㻔㻞㻕
㔠ල㻔㻝㻕
㻔භゅ✰௜䝪䝹䝖㻔㻹㻠㽢㻞㻞㻕㻕
ᮏయᅛᐃ⏝䝪䝹䝖
ග㍈ㄪᩚ⏝䝪䝹䝖
㻔භゅ✰௜䝪䝹䝖㻔㻹㻠㽢㻞㻞㻕㻕
ග㍈ㄪᩚ⏝䝪䝹䝖
㻔භゅ✰௜䝪䝹䝖㻔㻹㻠㽢㻞㻞㻕㻕
ᮏయᅛᐃ⏝䝪䝹䝖
ᮏయᅛᐃ⏝䝪䝹䝖
ග㍈ㄪᩚ⏝䝪䝹䝖
䠘ཷගჾ䠚
㻾㻱㻯㻱㻵㼂㻱㻾
㻔ཷගჾ㻕
㼀㻻㻼㻔㟷㻕
㻿㼀㻮㻔⥳㻕
㻮㼀㻹㻔㟷㻕
ᮏయᅛᐃ⏝䝪䝹䝖
ග㍈ㄪᩚ⏝䝪䝹䝖
㻔භゅ✰௜䝪䝹䝖㻔㻹㻠㽢㻞㻞㻕㻕
ග㍈ㄪᩚ⏝䝪䝹䝖
㻔භゅ✰௜䝪䝹䝖㻔㻹㻠㽢㻞㻞㻕㻕
ᮏయᅛᐃ⏝䝪䝹䝖
ྲྀ䜚䛴䛡
఩⨨☜ㄆ
㻿㼠㼑㼜㻝
ྲྀ䜚䛴䛡
㻿㼠㼑㼜㻞
ྲྀ䜚䛴䛡 䞉 ග㍈ㄪᩚ
㓄⥺
䝻䞊䝍䝸䞊 㻿㼃 タᐃ ືస䝏䜵䝑䜽
