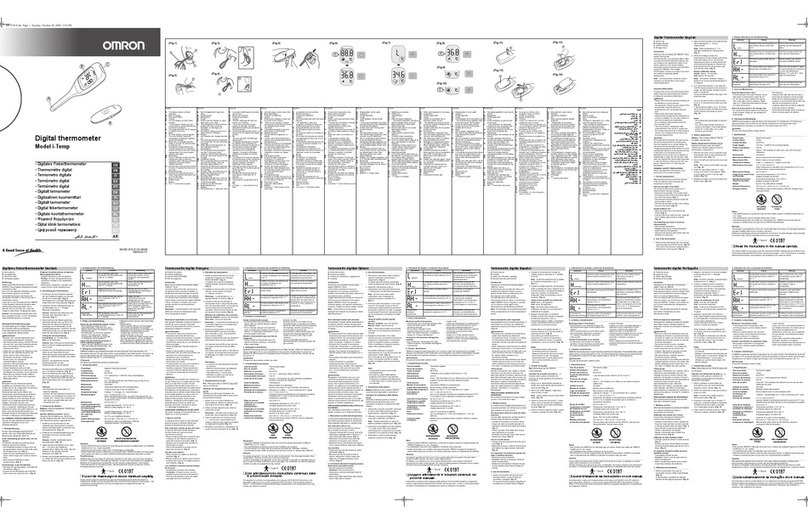

Omron I-temp User manual

Digital Thermometer English

A. Sensor Tip

B. Display Window

C. ON/OFF Button

D. Storage Case

Introduction

Thank you for purchasing the OMRON i-Temp

Digital Thermometer.

The thermometer you purchased offers a safe,

accurate and quick temperature reading. You

can measure your temperature either in the

mouth (orally) or in the armpit (axillary).

Thoroughly read this instruction manual before

using your OMRON i-Temp Digital

Thermometer. Contact your doctor if you have

any questions regarding specific

temperatures.

Note: The thermometer cannot be used to

measure your temperature in the rectum

(rectal temperature).

Important Safety Notes

To assure the correct use of the product basic

safety measures should always be followed

including the precautions listed below.

Warning

• Please note that the temperature reading can

be affected by various physical

circumstances. Please consult a doctor if the

thermometer measures abnormal

temperatures over a prolonged period of

time.

• Please keep still during measuring.

• Keep the thermometer and its small parts out

of reach of children. Do not allow children to

take their temperatures unattended.

• Do not attempt measurements when the

thermometer is wet.

• This thermometer is designed to take

measurements in the mouth or armpit only.

Do not take measurements in other locations

(rectum, etc.) Doing so will not result in an

accurate measurement.

Caution

Do handle the thermometer with care and do

not use the thermometer for anything else

than the intended use on human beings. Do

not expose the thermometer to shocks.

Changing and disposal of the battery has to be

handled with reference to this manual and has

to take place in accordance with the

regulations of the country. Do not attempt to

disassemble or repair the thermometer. After

each use, disinfect the thermometer especially

in case the device is used by more than one

person. Please refer to “6. Cleaning and

Disinfecting”.

GENERAL SAFETY PRECAUTIONS

Never submerge this thermometer in any

liquid since it is not water resistant.

1. Correct measurement

Measurement accuracy cannot be assured

when the method used to measure the

temperature is incorrect.

Oral use (for ages 4 and older):

The mouth should remain closed up to 5

minutes before starting a reading.

• Place the thermometer in the mouth under

the tongue so that it rests to the left or right of

the root of the tongue. (Fig. 1)

• Use downward tongue pressure to hold the

thermometer in place.

• Hold the thermometer to keep it from sliding

around in the mouth. (Fig. 2)

Armpit (axillary) use:

• Place the sensor tip in the centre of the

armpit. (Fig. 3)

• Lock the sensor tip under the arm, using the

arm to slightly apply pressure inwards.

(Fig. 4)

The following may result in incorrect

measurements.

• Heavy armpit perspiration

Correct: Wipe off any armpit perspiration

before taking the temperature.

• Taking the temperature after being under the

blankets for a long time.

2. Use of the thermometer

1. Remove the thermometer from the storage

case and press the ON/OFF button. (Fig. 5)

The result of the previous measurement is

displayed for a few seconds. (Fig. 6)

2. Apply the thermometer to the measurement

site as described in “1. Correct

measurement”.

Note: Either temperature or “L” is

displayed while taking a measurement.

(Fig. 7)

3. When the reading is ready, the

thermometer will emit a [beep] sound three

times after approx. 60 to 120 seconds

(depending on place of measurement and

environmental temperature). Remove the

thermometer from the measurement site

and read the result. (Fig. 8)

Buzzer notification timing

Armpit: approx. 120 seconds /

Oral: approx. 60 seconds

Note: The buzzer notification timing is

based on an environmental temperature of

23 degrees.

4. Turn off the thermometer. If you keep the

ON/OFF button pressed for two seconds or

longer, the thermometer will beep and the

power is turned off.

Clean and disinfect before returning it to its

protective case.

You can continue to take a measurement

for up to 10 minutes from the time you start.

(Fig. 9)

If measurement is taken over a 10-minute

span, the thermometer will beep three times

and the display will change as shown.

(Fig. 10)

Notes:

• The reading will automatically be stored in

memory.

• Turn off the thermometer manually to

conserve the battery. It will automatically

switch off 1 minute after use or when

turned on but not used.

3. Battery replacement

Battery: Lithium Button Battery CR2016

(available commercially)

Battery Replacement Indicator ( )

Replace the battery when the battery

replacement indicator appears when the

thermometer is switched on.

1. Remove the screw on the underside of the

thermometer with a small screwdriver and

take off the cover. (Fig. 11)

2. Use a thin stiff rod to remove the cover and

battery.

Note: Take caution as the battery may pop

out. (Fig. 12)

3. Insert the new battery with the “+” pole

facing up as shown in the diagram. Make

sure the battery is put in with the right

polarity. (Fig. 13)

4. Replace the battery cover and reinsert and

fasten screw. (Fig. 14)

4. Display Indications and Troubleshooting

5. Care and Maintenance

Keep the thermometer clean.

• The thermometer is not water resistant. Do not

allow water or other liquids to enter the unit.

• Do not use any other method than wiping

with a soft clean cloth for cleaning. Please

refer to “6. Cleaning and Disinfecting” section

for further instructions.

Store the thermometer in its storage case.

• Do not store the thermometer in the following

types of places. Doing so may damage the

thermometer.

- Wet locations.

- Locations with high heat and humidity or

those that are exposed to direct sunlight.

Areas close to heating equipment, dusty

locations, or environments where there are

high salt concentrations in the air.

- Locations where the unit will be subjected

to leaning, shock or vibration.

- Pharmaceutical storage areas or locations

where corrosive gases are present.

6. Cleaning and Disinfecting

OMRON recommends to wipe the device with damp cloth. For disinfection, 70% Ethanol or

Isopropyl alcohol can be used. Do not attempt to disinfect the sensing section of the

thermometer by immersing it in alcohol or in hot water (water over 50°C).

Caution

The tip of the thermometer contains Nickel.

7. Specifications

Notes:

• This OMRON product is produced under the strict quality system of OMRON Healthcare Co.

Ltd., Japan.

• The specifications may be changed without prior notice.

• This thermometer does not contain any serviceable part. OMRON recommends that the

accuracy is verified every two years by an OMRON representative.

Warranty

This product is guaranteed by Omron for 3 years after date of purchase. Any damage caused by

improper handling shall not be covered by warranty.

Batteries and packaging are also excluded from the warranty. All other damage claims excluded.

A warranty claim must be submitted with the purchase receipt.

Read the Instructions in this manual carefully.

This device fulfills the provisions of the EC directive 93/42/EEC (Medical Device Directive) and

the European Standard EN12470:2000, Clinical thermometers - Part 3: Performance of compact

electrical thermometers (non-predictive and predictive) with maximum device.

Indicator Cause Remedy

(low)

Displayed when the temperature of

the sensing section is less than

32°C.

This is not an error so it may be

ignored and the temperature

taken.

(high)

Displayed when the temperature of

the sensing section is higher than

42°C.

Cool the sensing section and

then take the temperature.

The thermometer (itself) may be

damaged.

Please contact your nearest

authorized OMRON dealer.

The thermometer was stored at a

temperature exceeding 40°C.

Allow the thermometer to adjust

to room temperature by leaving it

in room at a temperature

between 10°C and 40°C. Then

take the temperature.

The thermometer was stored at a

temperature below 10°C.

Air Temperature

Displayed

Displayed when the surrounding

temperature exceeds 32°C.

Cool the sensing section and

then take the temperature.

Product type: Digital thermometer

Product Name: i-Temp

Product Number: MC-670-E

Power Supply: 3.0V DC, 1 CR2016 Lithium Button Battery

Power Consumption: 0.02 W

Battery Life: Approx. 1100 readings (If used once a day until the buzzer

notification)

Sensing Unit: Thermistor

Measurement Method: Actual measurement (non-predictive)

Measurement Site: Mouth (orally) or armpit (axillary)

Temperature Display: 3-digit, +°C display in 0.1 degree increments

Measurement Accuracy: ± 0.1°C (32.0 to 42.0°C)

(when measured at a standard room temperature of 23°C in a

test tank held at constant temperature)

Measurement Range: 32.0 to 42.0°C

Usage Environment Temp

and Humidity: Surrounding temperature +10 to +40°C,

Relative Humidity 30-85%RH

Storage Environment

Tem p and Humidity: Surrounding temperature -20 to +60°C,

Relative Humidity 10-95%RH

Weight: Approx. 27g (with battery installed)

External Dimensions: 34.0 mm (w) × 125.2 mm (l) × 15.0 mm (d)

Package Content: Test Battery (Lithium Button Battery CR2016), Storage Case,

Instruction Sheet.

= Type B

Digitales Fieberthermometer Deutsch

A. Sensorspitze

B. Anzeigefenster

C. EIN-/AUS-Taste

D. Aufbewahrungsbox

Einführung

Danke, dass Sie sich für den Kauf eines

OMRON i-Temp Digitalen Fieberthermometers

entschieden haben.

Das von Ihnen gekaufte Fieberthermometer

bietet sichere, genaue und schnelle

Temperaturmessungen. Sie können die

Temperatur entweder im Mund (oral) oder in

Achselhöhle messen.

Lesen Sie vor der Verwendung Ihres OMRON

i-Temp Digitalen Fieberthermometers diese

Gebrauchsanweisung gründlich durch.

Wenden Sie sich an Ihren Arzt, wenn Sie

Fragen zu bestimmten Temperaturen haben.

Hinweis: Das Fieberthermometer kann nicht

dazu verwendet werden, um Ihre Temperatur

rektal (Rektaltemperatur) zu messen.

Wichtige Sicherheitsanweisungen

Zur Sicherstellung der richtigen Anwendung

des Produkts sollten grundsätzliche

Sicherheitsmaßnahmen einschließlich der

unten aufgeführten befolgt werden.

Warnhinweis

• Beachten Sie, dass die Messwerte durch

verschiedene physikalische Umstände

beeinflusst werden können. Wenden Sie sich

an einen Arzt, wenn das Fieberthermometer

über einen längeren Zeitraum abnorme

Temperaturen misst.

• Halten Sie sich während der Messung ruhig.

• Halten Sie das Fieberthermometer und

dessen kleinen Teile außerhalb der

Reichweite von Kindern. Erlauben Sie

Kindern nicht, ihre Temperatur

unbeaufsichtigt zu messen.

• Versuchen Sie keine Messungen, wenn das

Fieberthermometer nass ist.

• Dieses Fieberthermometer ist dafür

konzipiert, nur Messung im Mund oder in der

Achselhöhle vorzunehmen. Führen Sie keine

Messungen an anderen Stellen (Rektum,

usw.) durch. Dies würde nicht zu genauen

Messungen führen.

Vorsicht

Behandeln Sie das Fieberthermometer

sorgfältig und verwenden Sie es für nichts

anderes als für die vorgesehene Verwendung

bei Menschen. Setzen Sie das

Fieberthermometer keinen Stößen aus.

Auswechseln und Entsorgung der Batterien

sollten entsprechend den Anweisungen in

diesem Handbuch und im Einklang mit den

jeweils vor Ort geltenden Bestimmungen

erfolgen. Versuchen Sie nicht, das

Fieberthermometer auseinanderzunehmen

oder zu reparieren. Desinfizieren Sie das

Fieberthermometer nach jedem Gebrauch, vor

allem, wenn das Fieberthermometer von

mehreren Personen verwendet wird. Beachten

Sie bitte „6. Reinigung und Desinfektion“.

ALLGEMEINE VORSICHTSMAßNAHMEN

Tauchen Sie das Fieberthermometer nie in

irgendeine Flüssigkeit, da es nicht

wasserbeständig ist.

1. Richtige Messung

Es kann keine Messgenauigkeit erreicht

werden, wenn die verwendete Methode zur

Messung der Temperatur falsch ist.

Orale Anwendung (ab einem Alter von vier

Jahren):

Vor Ablesen der Messung sollte der Mund

5 Minuten geschlossen bleiben.

• Das Fieberthermometer im Mund unter der

Zunge platzieren, sodass es links oder rechts

der Zungenwurzel ruht. (Fig. 1)

• Halten Sie das Fieberthermometer durch

Druck mit der Zunge nach unten an seinem

Platz.

• Nicht auf dem Fieberthermometer

herumlutschen. (Fig. 2)

Anwendungen in der Achselhöhle:

• Platzieren Sie die Messspitze in der Mitte der

Achselhöhle. (Fig. 3)

• Fixieren Sie die Messspitze durch leichten

Druck nach innen unter dem Arm. (Fig. 4)

Folgende Umstände können zu falschen

Messergebnissen führen.

• Heftiges Schwitzen in der Achselhöhle

Richtig: Vor einer Temperaturmessung

sämtlichen Schweiß in der Achselhöhle

abwischen.

• Messung der Temperatur, nachdem man

lange mit einer Decke zugedeckt war.

2. Anwendung des Thermometers

1. Entnehmen Sie das Fieberthermometer

aus der Aufbewahrungsbox und drücken

Sie den Ein-/Ausschalter. (Fig. 5)

Das Ergebnis der vorherigen Messung wird

einige Sekunden lang angezeigt. (Fig. 6)

2. Platzieren Sie das Fieberthermometer an

der Messstelle, wie in „1. Richtige

Messung“ beschrieben.

Hinweis: Während einer Messung wird

entweder eine Temperatur oder „L“

angezeigt. (Fig. 7)

3. Nach Abschluss der Messung gibt das

Fieberthermometer nach ca. 60 bis 120

Sekunden drei Mal einen Piepston ab

(abhängig von der Messstelle und der

Umgebungstemperatur). Entfernen Sie das

Fieberthermometer von der Messstelle und

lesen Sie das Ergebnis ab. (Fig. 8)

Timing der Summermeldung

Achselhöhle: ca. 120 Sekunden /

Oral: ca. 60 Sekunden

Hinweis: Das Timing der Summermeldung

basiert auf einer Umgebungstemperatur

von 23 Grad.

4. Schalten Sie das Fieberthermometer aus.

Wenn Sie die Taste EIN/AUS zwei

Sekunden lang oder länger gedrückt halten,

piepst das Fieberthermometer und schaltet

sich aus.

Säubern und desinfizieren Sie das

Fieberthermometer vor dem

Wiedereinlegen in die Schutzhülle.

Sie können eine Messung vom Messbeginn

bis zu 10 Minuten fortführen. (Fig. 9)

Falls eine Messung über einen Zeitraum

von 10 Minuten hinaus ausgedehnt wird,

piepst das Fieberthermometer dreimal und

die Anzeige ändert sich, wie dargestellt.

(Fig. 10)

Hinweise:

• Der Messwert wird automatisch im

Speicher abgelegt.

• Schalten Sie das Fieberthermometer von

Hand aus, um die Batterie zu schonen. Es

schaltet sich 1 Minute nach Anwendung,

oder wenn es angeschaltet aber nicht

verwendet wird, aus.

3. Austausch der Batterie

Batterie: Lithium-Knopfbatterie, CR2016 (im

Handel erhältlich)

Symbol „Batterie wechseln“ ( )

Tauschen Sie die Batterie aus, wenn das

Symbol „Batterie wechseln“ beim Einschalten

des Fieberthermometers angezeigt wird.

1. Entfernen Sie die Schraube auf der

Unterseite des Thermometers mit einem

kleinen Schraubenzieher und nehmen Sie

die Abdeckung ab. (Fig. 11)

2. Entfernen Sie die Batterieabdeckung und

die Batterie mit einem dünnen steifen

Stäbchen.

Hinweis: Vorsicht, die Batterie könnte

herausspringen. (Fig. 12)

3. Legen Sie die neue Batterie so ein, dass

der „+“ Pol wie in der Abbildung

ausgerichtet ist. Stellen Sie sicher, dass die

Batterie mit der richtigen Polarität

eingesetzt wird. (Fig. 13)

4. Bringen Sie die Batterieabdeckung wieder

an, setzen Sie die Schraube wieder ein und

ziehen Sie sie an. (Fig. 14)

4. Anzeigesymbole und Fehlerbehebung

5. Pflege und Instandhaltung

Halten Sie das Fieberthermometer sauber.

• Das Fieberthermometer ist nicht

wasserbeständig. Verhindern Sie, dass

Wasser oder andere Flüssigkeiten in das

Gerät eindringen.

• Zum Reinigen nur mit einem sauberen

weichen Tuch abwischen. Weitere

Anweisungen finden Sie im Abschnitt

„6. Reinigung und Desinfektion“.

Lagern Sie das Fieberthermometer in

seiner Aufbewahrungsbox.

• Lagern Sie das Fieberthermometer nicht

unter den folgenden Bedingungen, das

Fieberthermometer könnte sonst beschädigt

werden:

- Nasse Stellen.

- Orte mit großer Wärme und Feuchtigkeit

oder solche, die direktem Sonnenlicht

ausgesetzt sind. Bereiche in der Nähe von

Heizgeräten, staubige Bereiche oder

Umgebungen mit einer hohen

Salzkonzentration in der Luft.

- Stellen, an denen die Gefahr besteht, dass

man sich darauflehnt, und wo es Stößen

oder Vibrationen ausgesetzt sein könnte.

- Pharmazeutische Lagerbereiche oder Orte,

an denen korrosive Gase vorhanden sind.

6. Reinigung und Desinfektion

OMRON empfiehlt, das Fieberthermometer mit einem feuchten Tuch abzuwischen. Zur

Desinfektion können 70%-ges Ethanol bzw. Isopropylalkohol verwendet werden. Versuchen Sie

nicht den Messabschnitt des Fieberthermometers durch Eintauchen in Alkohol oder heißes

Wasser (Wasser über 50 °C) zu desinfizieren.

Vorsicht

Die Spitze des Fieberthermometers enthält Nickel.

7. Technische Daten

Hinweise:

• Dieses OMRON-Produkt wurde unter Anwendung des strengen Qualitätssystem von OMRON

Healthcare Co. Ltd., Japan hergestellt.

• Änderung der technischen Daten ohne Vorankündigung vorbehalten.

• Dieses Fieberthermometer enthält keine zu wartenden Teile. OMRON empfiehlt, die Genauigkeit

nach jeweils zwei Jahren von einem OMRON-Kundendienstmitarbeiter überprüfen zu lassen.

Gewährleistung

OMRON übernimmt für dieses Produkt eine Garantie für drei Jahre nach dem Kauf. Schäden,

die durch unsachgemäße Handhabung entstehen, werden durch die Garantie nicht abgedeckt.

Batterien und Verpackung sind ebenfalls von der Garantie ausgeschlossen. Alle anderen

Garantieansprüche sind ausgeschlossen. Garantieansprüche müssen zusammen mit dem

Kaufbeleg eingereicht werden.

Lesen Sie Anweisungen in diesem Handbuch sorgfältig.

Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EWG (Richtlinie für

medizinische Geräte) und der europäischen Norm EN12470:2000, Klinische Thermometer - Teil

3: Elektrische (extrapolierende und nicht extrapolierende) Kompaktthermometer mit

Maximumsvorrichtung.

Symbol Ursache Behebung

(niedrig)

Wird angezeigt, wenn die

Temperatur des Messabschnitts

unter 32 °C beträgt.

Dies ist kein Fehler, daher kann

es ignoriert werden und die

Temperatur kann gemessen

werden.

(hoch)

Wird angezeigt, wenn die

Temperatur des Messabschnitts

über 42 °C beträgt.

Kühlen Sie den Messeabschnitt

und messen Sie die

Temperaturen.

Möglicherweise ist das

Fieberthermometer beschädigt. Wenden Sie sich an Ihren

nächstgelegenen autorisierten

OMRON-Händler.

Das Fieberthermometer war bei

einer Temperatur über 40 °C

gelagert.

Geben Sie dem

Fieberthermometer die

Gelegenheit sich der

Raumtemperatur anzupassen,

indem Sie es in einem Raum mit

einer Temperatur zwischen

10 °C und 40 °C liegen lassen.

Messen Sie dann die

Temperatur.

Das Fieberthermometer war bei

einer Temperatur unter 10 °C

gelagert.

Angezeigte

Lufttemperatur Wird angezeigt, wenn die

Umgebungstemperatur mehr als

32 °C beträgt.

Kühlen Sie den Messeabschnitt

und messen Sie die

Temperaturen.

Produkttyp: Digitales Fieberthermometer

Produktname: i-Temp

Artikelnummer: MC-670-E

Stromversorgung: 3,0 V Gleichstrom,1 CR2016 Lithium-Knopfbatterie

Leistungsaufnahme: 0,02 W

Batterielebensdauer: Ca. 1100 Messwerte (bei einer Benutzung pro Tag, bis zur

Summermeldung)

Messeinheit: Thermistor

Messmethode: Tatsächliche Messung (nicht extrapolierend)

Messstelle: Im Mund (oral) oder in der Achselhöhle

Temperaturanzeige: 3-stellig, +°C Anzeige in 0,1-Grad-Schritten

Messgenauigkeit: ± 0,1 °C (32,0 bis 42,0 °C)

(Wenn die Messung bei einer normalen Raumtemperatur von

23 °C in einem auf konstanter Temperatur gehaltenen Testtank

vorgenommen wird)

Messbereich: 32,0 bis 42,0 °C

Umgebungstemperatur

und Luftfeuchtigkeit bei

der Anwendung:

Umgebungstemperatur +10 bis +40 °C,

Relative Luftfeuchtigkeit 30 - 85 %

Umgebungstemperatur

und Luftfeuchtigkeit bei

der Lagerung:

Umgebungstemperatur -20 bis +60 °C,

Relative Luftfeuchtigkeit 10 - 95 %

Gewicht: Ca. 27 g (mit installierter Batterie)

Äußere Abmessungen: 34,0 mm (B) × 125,2 mm (L) × 15,0 mm (T)

Packungsinhalt: Testbatterie (Lithium-Knopfbatterie, CR2016),

Aufbewahrungsbox, Anleitungsblatt.

NICHT ZUM MESSEN DER

REKTALTEMPERATUR GEEIGNET

NICHT WASSER-

BESTÄNDIG

= Typ B

Thermomètre digital Français

A. Embout du capteur

B. Fenêtre d'affichage

C. Bouton MARCHE/ARRÊT

D. Étui de rangement

Introduction

Merci d'avoir acheté le thermomètre digital

OMRON i-Temp.

Ce thermomètre prend des mesures de la

température sûres, précises et rapides. La

température peut être prise dans la bouche

(voie orale) ou sous l'aisselle (voie axillaire).

Lire attentivement le présent mode d'emploi

avant d'utiliser le thermomètre digital OMRON

i-Temp. Consulter un médecin pour toute

question portant sur des températures

spécifiques.

Remarque : Le thermomètre ne peut pas être

utilisé pour mesurer la température dans

l'anus (température rectale).

Remarques importantes sur la sécurité

Pour garantir l'utilisation correcte du produit, il

importe de suivre à chaque instant des

mesures fondamentales de sécurité, dont les

précautions indiquées ci-dessous.

Avertissement

• Il convient de noter que la mesure de la

température peut être influencée par

diverses circonstances physiques. Consulter

un médecin si le thermomètre indique des

températures anormales sur une période de

temps prolongée.

• Rester parfaitement immobile pendant la

mesure.

• Garder le thermomètre et ses petits

composants hors de portée des enfants. Ne

pas laisser les enfants prendre leur

température sans surveillance.

• Ne pas prendre de mesures lorsque le

thermomètre est mouillé.

• Ce thermomètre est conçu pour prendre la

température dans la bouche ou sous

l'aisselle uniquement. Ne pas prendre de

mesures à d'autres endroits (rectum, etc.).

Les mesures risqueraient de ne pas être

précises.

Attention

Manipuler le thermomètre avec prudence et

ne pas l'utiliser pour un usage autre que celui

prévu pour des êtres humains. Ne pas

soumettre le thermomètre à des chocs. Le

remplacement et l'élimination de la pile doivent

être effectués conformément aux instructions

indiquées dans le présent mode d'emploi ainsi

qu'aux réglementations en vigueur dans le

pays. Ne pas tenter de démonter ou de

réparer le thermomètre. Après chaque

utilisation, désinfecter le thermomètre, plus

particulièrement lorsqu'il est utilisé par

plusieurs personnes. Consulter la section

« 6. Nettoyage et désinfection ».

CONSIGNES GÉNÉRALES DE SÉCURITÉ

Ne jamais immerger le thermomètre dans un

liquide car il n'est pas étanche.

1. Mesure correcte

La précision de la mesure ne peut pas être

garantie lorsque la méthode utilisée pour

prendre la température est incorrecte.

Voie orale (pour enfants de plus de 4 ans) :

La bouche doit rester fermée pendant 5

minutes maximum avant de pouvoir

commencer la mesure.

• Placer le thermomètre dans la bouche sous

la langue afin qu'il repose à gauche ou à

droite de la racine de la langue. (Fig. 1)

• Appuyer avec la langue pour maintenir le

thermomètre en place.

• Tenir le thermomètre pour éviter qu'il ne

glisse dans la bouche. (Fig. 2)

Aisselle (voie axillaire) :

• Placer l'embout du capteur au centre de

l'aisselle. (Fig. 3)

• Bloquer l'embout du capteur sous le bras en

le serrant pour exercer une légère pression

vers l'intérieur. (Fig. 4)

Les conditions suivantes peuvent fausser

les mesures.

• Transpiration excessive des aisselles

Correction : Essuyer la sueur sous les

aisselles avant de prendre la température.

• Prise de la température après une station

prolongée sous les couvertures.

2. Utilisation du thermomètre

1. Retirer le thermomètre de son étui de

rangement et appuyer sur le bouton

MARCHE/ARRÊT. (Fig. 5)

Le résultat de la mesure précédente

s'affiche pendant quelques secondes.

(Fig. 6)

2. Appliquer le thermomètre sur le site de

mesure, comme décrit à la section

« 1. Mesure correcte ».

Remarque : La température ou « L »

apparaît pendant la mesure. (Fig. 7)

3. Lorsque la mesure est terminée, le

thermomètre émet un [bip] trois fois après

60 à 120 secondes environ (en fonction du

site de mesure et de la température

ambiante). Retirer le thermomètre du site

de mesure et lire le résultat. (Fig. 8)

Minuterie de notification de la sonnerie

Sous les aisselles : environ 120 secondes /

Voie orale : environ 60 secondes

Remarque : La minuterie de notification de

la sonnerie s'appuie sur une température

ambiante de 23 degrés.

4. Éteindre le thermomètre. Si le bouton

MARCHE/ARRÊT est enfoncé pendant

deux secondes ou plus, le thermomètre

émet un bip et s'éteint.

Nettoyer et désinfecter avant de remettre le

thermomètre dans son étui protecteur.

Les mesures peuvent être prises dans les

10 minutes à partir de l'heure de début.

(Fig. 9)

Si la mesure est prise après un intervalle de

10 minutes, le thermomètre émet trois bips

et l'affichage se modifie comme illustré.

(Fig. 10)

Remarques :

• La mesure est automatiquement stockée

en mémoire.

• Éteindre le thermomètre manuellement

pour préserver la pile. Il s'éteint

automatiquement 1 minute après

utilisation ou après avoir été mis en

marche sans être utilisé.

3. Remplacement de la pile

Pile : Pile bouton lithium CR2016 (disponible

dans le commerce)

Indicateur de remplacement de la pile

()

Remplacer la pile lorsque l'indicateur de

remplacement de la pile s'affiche alors que le

thermomètre est allumé.

1. Retirer la vis sur la face inférieure du

thermomètre en utilisant un petit tournevis,

puis enlever le couvercle. (Fig. 11)

2. Utiliser une tige rigide fine pour retirer le

couvercle et la pile.

Remarque : Procéder avec prudence car

la pile peut sortir brusquement. (Fig. 12)

3. Insérer la pile neuve en tournant le pôle

« + » vers le haut, comme illustré sur le

schéma. S'assurer que la pile est introduite

en respectant la polarité. (Fig. 13)

4. Remettre le couvercle du compartiment de

la pile en place et resserrer la vis. (Fig. 14)

4. Indications et résolution des problèmes de l'affichage

5. Entretien et maintenance

Garder le thermomètre propre.

• Le thermomètre n'est pas étanche. Ne pas

laisser d'eau ou d'autres liquides s'infiltrer

dans l'appareil.

• Pour le nettoyer, essuyer exclusivement

avec un chiffon doux et propre. Consulter la

section « 6. Nettoyage et désinfection » pour

de plus amples instructions.

Stocker le thermomètre dans son étui de

rangement.

• Ne pas stocker le thermomètre dans les

endroits indiqués ci-dessous. Il risquerait

d'être endommagé.

- Endroits mouillés.

- Endroits soumis à une chaleur et une

humidité élevées ou exposés à la lumière

directe du soleil. Zones proches d'appareils

de chauffage, endroits poussiéreux ou

environnements soumis à des

concentrations salines élevées dans l'air.

- Endroits dans lesquels l'appareil sera

incliné ou soumis à des chocs ou des

vibrations.

- Zones de stockage de produits

pharmaceutiques ou endroits abritant des

gaz corrosifs.

6. Nettoyage et désinfection

OMRON recommande d'essuyer l'appareil avec un chiffon humide. Utiliser de l'éthanol ou de

l'alcool isopropyle à 70 % pour la désinfection. Ne pas tenter de désinfecter la section de

détection du thermomètre en l'immergeant dans de l'alcool ou dans de l'eau chaude (eau de

plus de 50 °C).

Attention

L'embout du thermomètre contient du nickel.

7. Caractéristiques techniques

Remarques :

• Ce produit OMRON a été fabriqué selon les normes de qualité rigoureuses d’OMRON

Healthcare Co. Ltd., Japon.

• Les caractéristiques techniques peuvent être modifiées sans préavis.

• Ce thermomètre ne contient pas de composant réparable par l'utilisateur. OMRON

recommande de faire vérifier la précision tous les deux ans par un représentant OMRON.

Garantie

Ce produit est garanti 3 ans par Omron après la date d'achat. Tout dommage résultant d'une

manipulation incorrecte ne sera pas couvert par la garantie.

La pile et l'emballage sont également exclus de la garantie. La garantie ne s'applique pas non

plus à toutes les autres réclamations pour dommages. Une réclamation au titre de la garantie

doit être envoyée accompagnée du reçu d'achat.

Lire attentivement les instructions contenues dans

le présent mode d'emploi.

Cet appareil est conforme aux dispositions de la directive CE 93/42/CEE (Directive sur les

dispositifs médicaux) et à la norme européenne EN12470:2000, Thermomètres médicaux -

Partie 3 : Thermomètres compacts électroniques (extrapolants et non-extrapolants) avec une

fonction de mesure à maxima.

Indicateur Cause Solution

(bas)

S'affiche lorsque la température de

la section de détection est inférieure

à 32 °C.

Il ne s'agit pas d'une erreur ; cet

indicateur peut être ignoré et la

température peut être prise.

(élevé)

S'affiche lorsque la température de

la section de détection est

supérieure à 42 °C.

Refroidir la section de détection,

puis prendre la température.

Le thermomètre peut être

endommagé.

Contacter le revendeur OMRON

agréé le plus proche.

Le thermomètre a été stocké à une

température supérieure à 40 °C.

Laisser le thermomètre s'adapter

à la température ambiante en le

posant dans une pièce dont la

température est comprise entre

10 et 40 °C. Puis, prendre la

température.

Le thermomètre a été stocké à une

température inférieure à 10 °C.

Température de l'air

affichée

S'affiche lorsque la température

ambiante dépasse 32 °C.

Refroidir la section de détection,

puis prendre la température.

Type de produit : Thermomètre digital

Nom du produit : i-Temp

Référence du produit : MC-670-E

Alimentation électrique : 3,0 V CC, 1 pile bouton lithium CR2016

Consommation électrique : 0,02 W

Durée de vie de la pile : Environ 1 100 mesures (en cas d'utilisation quotidienne

jusqu'à la minuterie de notification)

Unité de détection : Thermistance

Méthode de mesure : Mesure réelle (à comparaison)

Modes de mesure : Bouche (voie orale) ou sous l’aisselle (voie axillaire)

Affichage de la température : Affichage à 3 chiffres, + °C par incréments de 0,1 degré

Précision de la mesure : ± 0,1°C (32,0 à 42,0 °C)

(lorsque la mesure est effectuée à la température ambiante

standard de 23 °C dans un bac de test maintenu à

température constante)

Plage de mesure : 32,0 à 42,0 °C

Température et humidité

ambiantes de

fonctionnement :

Température ambiante de +10 à +40 °C,

Humidité relative de 30 à 85 % HR

Température et humidité

ambiantes de stockage :

Température ambiante de -20 à +60 °C,

Humidité relative de 10 à 95 % HR

Poids : Environ 27 g (avec la pile)

Dimensions externes : 34,0 mm (l) × 125,2 mm (L) × 15,0 mm (P)

Contenu de l'emballage : Pile test (pile bouton lithium CR2016), étui de rangement,

fiche d'instructions.

USAGE

NON RECTAL

NON

ETANCHE

= Type B

Termometro digitale Italiano

A. Punta del sensore

B. Finestra del display

C. Pulsante di accensione e spegnimento

D. Custodia

Introduzione

Grazie per aver acquistato il termometro

digitale OMRON i-Temp.

Il termometro consente di misurare la

temperatura con sicurezza, precisione e

rapidità. Il termometro può essere usato per la

misurazione orale o ascellare.

Leggere attentamente il presente manuale di

istruzioni prima di utilizzare il termometro

digitale OMRON i-Temp. Per qualsiasi

domanda legata a una specifica temperatura

corporea, rivolgersi al proprio medico curante.

Nota: Il termometro non può essere

impiegato per eseguire la misurazione rettale

della temperatura.

Note importanti relative alla sicurezza

Per garantire il corretto utilizzo del prodotto, è

necessario attenersi sempre alle opportune

misure di sicurezza, comprese quelle elencate

di seguito.

Attenzione

• Si tenga presente che il valore misurato della

temperatura può essere influenzato da varie

condizioni fisiche. Se il termometro registra

temperature anomale per un periodo di

tempo prolungato, rivolgersi a un medico.

• Rimanere fermi durante la misurazione.

• Conservare il termometro e i componenti di

piccole dimensioni lontano dalla portata dei

bambini. Far misurare la temperatura ai

bambini soltanto sotto la sorveglianza di un

adulto.

• Non eseguire misurazioni se il termometro è

bagnato.

• Questo termometro è progettato

esclusivamente per l’esecuzione di

misurazioni orali o ascellari. Non eseguire le

misurazioni su altri punti del corpo (retto,

ecc.). Ciò può determinare misurazioni

imprecise.

Avvertenza

Maneggiare il termometro con cura e non

usarlo per scopi diversi da quelli indicati

(misurazione della temperatura di esseri

umani). Non esporre il termometro a urti

violenti. La sostituzione e lo smaltimento della

batteria devono essere eseguiti secondo le

istruzioni contenute nel presente manuale e in

osservanza della normativa locale. Non

tentare di smontare né riparare il termometro.

Disinfettare il termometro dopo ciascun

utilizzo, in particolare nel caso in cui venga

utilizzato da più persone. Fare riferimento alla

sezione “6. Pulizia e disinfezione”.

PRECAUZIONI GENERALI RELATIVE ALLA

SICUREZZA

Non immergere il termometro in sostanze

liquide, in quanto non è resistente all’acqua.

1. Misurazione corretta della temperatura

La precisione della temperatura rilevata non

può essere garantita quando la misurazione

viene eseguita utilizzando un metodo errato.

Uso orale (dai 4 anni in su):

Prima di eseguire la misurazione la bocca

deve rimanere chiusa per 5 minuti.

• Collocare il termometro in bocca, al di sotto

della lingua, appoggiandolo a sinistra o a

destra della base della stessa. (Fig. 1)

• Mantenere il termometro fermo facendo

pressione con la lingua verso il basso.

• Mantenere fermo il termometro per evitare

che si muova all’interno della bocca. (Fig. 2)

Uso ascellare:

• Posizionare la punta del sensore al centro

dell’ascella. (Fig. 3)

• Bloccare la punta del sensore sotto al

braccio, utilizzando il braccio stesso per

applicare una leggera pressione verso

l’interno. (Fig. 4)

Le circostanze elencate di seguito possono

determinare misurazioni errate.

• Elevata traspirazione ascellare

Soluzione: Prima di misurare la

temperatura, eliminare eventuali tracce di

sudorazione.

• Misurazione della temperatura dopo essere

stati a lungo sotto le coperte.

2. Uso del termometro

1. Rimuovere il termometro dalla custodia e

premere il pulsante di accensione e

spegnimento. (Fig. 5)

Il risultato della misurazione precedente

viene visualizzato per alcuni istanti. (Fig. 6)

2. Applicare il termometro al sito di

misurazione come descritto nella sezione

“1. Misurazione corretta della temperatura”.

Nota: Durante l’esecuzione della

misurazione viene visualizzata la

temperatura oppure l’indicazione “L”.

(Fig. 7)

3. Al termine della misurazione, ovvero dopo

circa 60-120 secondi (in base al sito di

misurazione e alla temperatura ambiente) il

termometro emette per tre volte un segnale

acustico [bip]. Rimuovere il termometro dal

sito di misurazione e controllare il risultato.

(Fig. 8)

Tempi di notifica tramite segnale

acustico

Misuraz. ascellare: circa 120 secondi /

Misuraz. orale: circa 60 secondi

Nota: I tempi sopra indicati sono calcolati

sulla base di una temperatura ambiente di

23 gradi.

4. Spegnere il termometro. Se si tiene

premuto per due o più secondi il pulsante di

accensione e spegnimento, il termometro

emette un segnale acustico e si spegne.

Pulire e disinfettare il dispositivo prima di

riporlo nella custodia protettiva.

È possibile continuare a eseguire

misurazioni fino ai 10 minuti successivi alla

misurazione iniziale. (Fig. 9)

Se la misurazione viene eseguita entro 10

minuti, il termometro emette tre segnali

acustici e il display cambia come indicato.

(Fig. 10)

Note:

• La misurazione viene memorizzata

automaticamente.

• Per evitare lo spreco della batteria,

spegnere il termometro manualmente.

Il dispositivo si spegne automaticamente

1 minuto dopo l’uso o se viene acceso ma

non utilizzato.

3. Sostituzione della batteria

Batteria: Batteria al litio a bottone CR2016

(comunemente disponibile in commercio)

Indicatore di sostituzione della batteria

()

Sostituire la batteria quando al momento

dell’accensione del termometro viene

visualizzato l’indicatore di sostituzione della

batteria.

1. Utilizzando un piccolo cacciavite, rimuovere

la vite sul lato inferiore del termometro,

quindi estrarre il coperchio. (Fig. 11)

2. Utilizzare un bastoncino rigido sottile per

rimuovere il coperchio e la batteria.

Nota: Prestare attenzione, in quanto la

batteria potrebbe schizzare fuori. (Fig. 12)

3. Inserire la nuova batteria con il polo positivo

(“+”) rivolto verso l’alto, come indicato

nell’illustrazione. Accertarsi di aver inserito

la batteria con la polarità corretta. (Fig. 13)

4. Richiudere il coperchio della batteria,

reinserire e serrare la vite. (Fig. 14)

4. Indicazioni del display e risoluzione dei problemi

5. Cura e manutenzione

Mantenere pulito il termometro.

• Il termometro non è resistente all’acqua. Non

lasciar penetrare acqua o altri liquidi

all’interno dell’unità.

• Per la pulizia, detergere l’unità

esclusivamente con un panno morbido

pulito. Per ulteriori istruzioni, consultare la

sezione “6. Pulizia e disinfezione”.

Conservare il termometro nell’apposita

custodia.

• Non conservare il termometro nei luoghi

indicati di seguito. Ciò potrebbe danneggiare

il termometro.

- Luoghi umidi.

- Luoghi con temperatura e umidità elevate o

esposti alla luce diretta del sole. Aree in

prossimità di apparecchiature per il

riscaldamento, luoghi polverosi o ambienti

con elevata concentrazione salina

nell’atmosfera.

- Luoghi in cui l’unità potrebbe essere

soggetta a cadute, forti urti o vibrazioni.

- Luoghi in cui sono conservati medicinali o

sono presenti gas corrosivi.

6. Pulizia e disinfezione

OMRON consiglia di pulire il dispositivo con un panno umido. Per la disinfezione è possibile

utilizzare una soluzione al 70% di etanolo o alcol isopropilico. Non tentare di disinfettare il sensore

del termometro immergendolo nell’alcol o in acqua calda (temperatura superiore a 50 °C).

Avvertenza

La punta del termometro contiene nichel.

7. Caratteristiche tecniche

Note:

• Questo prodotto OMRON è realizzato in conformità al rigoroso sistema di qualità adottato da

OMRON Healthcare Co. Ltd., Giappone.

• Le caratteristiche tecniche sono soggette a modifiche senza preavviso.

• Questo termometro non contiene componenti riparabili. OMRON consiglia di richiedere la

verifica della precisione di misura, con cadenza biennale, presso un rappresentante OMRON.

Garanzia

Il prodotto è garantito da Omron per 3 anni a partire dalla data di acquisto. Eventuali danni

causati da utilizzi impropri non sono coperti dalla garanzia.

Le batterie e la confezione non sono coperte dalla garanzia. Sono escluse richieste di

risarcimento per danni di altro genere. Per usufruire della garanzia è necessario che le relative

richieste siano accompagnate dalla ricevuta d’acquisto.

Leggere attentamente le istruzioni contenute nel

presente manuale.

Il dispositivo è conforme alle indicazioni della direttiva CE 93/42/CEE (Direttiva sui dispositivi

medici) e agli standard europei EN12470:2000, Termometri clinici - Parte 3: Termometri elettrici

compatti (a comparazione e estrapolazione) aventi un dispositivo di massimo.

Indicatore Causa Soluzione

(bassa)

Visualizzato quando la temperatura

del sensore risulta inferiore a 32 °C.

Non si tratta di un errore; è

possibile ignorare l’indicazione

ed effettuare la misurazione

della temperatura.

(alta)

Visualizzato quando la temperatura

del sensore risulta superiore a

42 °C.

Raffreddare la sezione del

sensore, quindi effettuare la

misurazione della temperatura.

Il termometro potrebbe essere

guasto.

Contattare un rivenditore

autorizzato OMRON.

Il termometro è stato conservato a

una temperatura superiore a 40 °C.

Attendere che il termometro torni

a temperatura ambiente

lasciandolo a una temperatura

compresa tra 10 °C e 40 °C,

quindi eseguire la misurazione.

Il termometro è stato conservato a

una temperatura inferiore a 10 °C.

Temperatura

ambiente

visualizzata

Visualizzato quando la temperatura

ambiente è superiore a 32 °C.

Raffreddare la sezione del

sensore, quindi effettuare la

misurazione della temperatura.

Tipo di prodotto: Termometro digitale

Nome del prodotto: i-Temp

Codice prodotto: MC-670-E

Alimentazione: 1 Batteria al litio a bottone CR2016 da 3,0 V DC

Assorbimento: 0,02 W

Durata della batteria: Circa 1.100 misurazioni (con un utilizzo pari a una misurazione

al giorno fino alla notifica tramite segnale acustico)

Unità sensore: termistore

Metodo di misurazione: misurazione effettiva (a comparazione)

Luogo della misurazione: Bocca (orale) o ascella (ascellare).

Display della temperatura: display a 3 cifre in +°C con incrementi di 0,1 gradi

Accuratezza di

misurazione: ± 0,1 °C (da 32,0 a 42,0 °C)

(per misure eseguite a temperatura ambiente standard di 23°C

in una cabina di test mantenuta a temperatura costante)

Intervallo di misurazione: da 32,0 a 42,0 °C

Temperatura e umidità

ambientali di utilizzo: Temperatura ambiente da +10 a +40 °C,

Umidità relativa dal 30 all’85%

Temperatura e umidità

ambientali di

conservazione:

Temperatura ambiente da -20 a +60 °C,

Umidità relativa dal 10 al 95%

Peso: circa 27 g (compresa la batteria)

Dimensioni esterne: 34,0 mm (larghezza) × 125,2 mm (lunghezza) × 15,0 mm

(altezza)

Contenuto della

confezione: Batteria di prova (batteria al litio a bottone CR2016), custodia,

istruzioni

NON ADATTO

PER USO RETTAL

NON RESISTENTE

ALL’ACQUA

= Tipo B

Termómetro digital Español

A. Punta sensora

B. Pantalla

C. Botón de encendido y apagado

D. Estuche para almacenamiento

Introducción

Gracias por comprar el termómetro digital

OMRON i-Temp.

El termómetro que ha adquirido ofrece una

medida de temperatura segura, exacta y

rápida. Puede medir su temperatura en la

boca (bucal) o en la axila (axilar).

Lea detenidamente este manual de

instrucciones antes de utilizar su termómetro

digital OMRON i-Temp. Póngase en contacto

con su médico si tiene alguna duda

relacionada con temperaturas específicas.

Nota: El termómetro no se puede utilizar para

medir la temperatura en el recto (temperatura

rectal).

Notas importantes sobre seguridad

Para garantizar el uso correcto del producto, a

continuación se enumeran las medidas de

seguridad y precauciones básicas que deben

seguirse.

Advertencia

• Recuerde que la medida de la temperatura

puede verse afectada por diferentes

circunstancias físicas. Consulte a un médico

si el termómetro registra temperaturas

anómalas durante un periodo prolongado de

tiempo.

• Debe mantenerse inmóvil durante la medida.

• Mantenga el termómetro y sus piezas fuera

del alcance de los niños. No deje solos a los

niños durante la toma de su temperatura.

• No intente realizar medidas con el

termómetro húmedo.

• Este termómetro está diseñado para realizar

medidas sólo en la boca o en la axila. No

realice medidas en otros lugares (recto, etc.).

Si lo hace, no obtendrá una medida exacta.

Precaución

Maneje el termómetro con cuidado y utilícelo

sólo para el uso previsto en personas. No

debe sufrir golpes. El cambio y desecho de las

pilas debe realizarse según este manual y de

acuerdo con la normativa del país. No intente

desmontar ni reparar el termómetro. El

termómetro debe desinfectarse después de

cada uso, especialmente si lo utilizan varias

personas. Remítase a “6. Limpieza y

desinfección”.

PRECAUCIONES GENERALES DE

SEGURIDAD

No sumerja el termómetro en ningún líquido

ya que no es resistente al agua.

1. Medida correcta

La exactitud de la medida de temperatura no

se puede garantizar si el método que se utiliza

para realizarla no es el correcto.

Uso bucal (para niños de 4 años de edad o

mayores):

La boca debe permanecer cerrada durante 5

minutos antes de iniciar una medida.

• Coloque el termómetro en la boca, bajo la

lengua, de modo que quede apoyado a la

izquierda o derecha de la base de la lengua.

(Fig. 1)

• Utilice la presión hacia abajo de la lengua

para mantenerlo en su lugar.

• Sostenga el termómetro para evitar que se

deslice por la boca. (Fig. 2)

Uso en la axila (axilar):

• Coloque la punta sensora en el centro de la

axila. (Fig. 3)

• Déjela bajo el brazo y utilice el mismo brazo

para aplicar una ligera presión sobre éste.

(Fig. 4)

Las siguientes circunstancias pueden dar

lugar a medidas inexactas.

• Sudoración axilar abundante

Correcto: Elimine la sudoración antes de

tomar la temperatura.

• Medida de la temperatura después de que

se haya estado mucho tiempo debajo de

mantas.

2. Uso del termómetro

1. Saque el termómetro del estuche para

almacenamiento y pulse el botón de

encendido y apagado. (Fig. 5)

Se mostrará durante algunos segundos el

resultado de la medida anterior. (Fig. 6)

2. Coloque el termómetro en el lugar de

medida, según se describe en “1. Medida

correcta”.

Nota: Durante la realización de la medida

se muestra la temperatura o una “L”.

(Fig. 7)

3. Cuando la medida está lista, el termómetro

emite un [pitido] tres veces, después de un

intervalo entre 60 y 120 segundos (según el

lugar de la medida y la temperatura

ambiental). Retire el termómetro y lea el

resultado. (Fig. 8)

Tiempo hasta el pitido de notificación

Axila: aprox. 120 segundos /

Oral: aprox. 60 segundos

Nota: El tiempo hasta el pitido de

notificación se basa en una temperatura

ambiente de 23 grados.

4. Apague el termómetro. Si mantiene

pulsado el botón de encendido y apagado

durante dos segundos o más, el

termómetro emitirá un pitido y se apagará.

Limpie y desinféctelo antes de volver a

colocarlo en su estuche protector.

Puede realizar una medida durante un

intervalo máximo de 10 minutos desde el

momento de inicio. (Fig. 9)

Si se realiza una medida durante un

intervalo de 10 minutos, el termómetro

emitirá un pitido tres veces y la pantalla

cambiará tal y como se muestra. (Fig. 10)

Notas:

• La medida quedará almacenada

automáticamente en la memoria.

• Apague el termómetro de forma manual

para conservar la pila. Se apagará

automáticamente 1 minuto después del

uso o si está encendido, pero sin

utilizarse.

3. Cambio de las pilas

Pila: Pila de botón de litio CR2016

(comercializada)

Indicador de recambio de la pila ( )

Cambie la pila cuando el indicador de

recambio de la pila aparezca al encender el

termómetro.

1. Retire con un destornillador pequeño el

tornillo de la parte inferior del termómetro y

retire la tapa. (Fig. 11)

2. Utilice una varilla delgada y rígida para

retirar la tapa y la pila.

Nota: Tenga cuidado ya que la pila puede

saltar. (Fig. 12)

3. Inserte la nueva pila con el polo “+” hacia

arriba, como se muestra en el diagrama.

Compruebe que la pila tiene la polaridad

correcta. (Fig. 13)

4. Vuelva a colocar la tapa de la pila y vuelva

a insertar y apretar el tornillo. (Fig. 14)

4. Indicaciones en pantalla y resolución de problemas

5. Cuidado y mantenimiento

Mantenga limpio el termómetro.

• El termómetro no es resistente al agua. No

permita que entre agua ni otros líquidos en la

unidad.

• Utilice exclusivamente un paño limpio suave

para su limpieza. Remítase a la sección

“6. Limpieza y desinfección” para más

instrucciones.

Guarde el termómetro en su estuche.

• No almacene el termómetro en lugares

similares a los que se indican a continuación.

Si lo hace, puede dañar el termómetro.

- Lugares húmedos.

- Lugares con calor y humedad elevados o

expuestos a la luz solar directa. Áreas

cercanas a sistemas de calefacción,

lugares con polvo o ambientes con

concentraciones elevadas de sal en el aire.

- Lugares donde la unidad se encuentre

sometida a inclinación, choques o

vibración.

- Áreas o lugares de almacenamiento de

productos farmacéuticos donde haya gases

corrosivos.

6. Limpieza y desinfección

OMRON recomienda pasar un paño húmedo para limpiar el dispositivo. Para desinfectarlo, puede

utilizar etanol o alcohol isopropílico al 70%. No intente desinfectar la parte sensora del termómetro

sumergiéndola en alcohol o en agua caliente (agua a más de 50 °C de temperatura).

Precaución

La punta del termómetro contiene níquel.

7. Especificaciones

Notas:

• Este producto de OMRON se ha fabricado bajo un estricto sistema de calidad de OMRON

Healthcare Co. Ltd., Japón.

• Las especificaciones pueden cambiarse sin previo aviso.

• El termómetro no incluye ninguna pieza que necesite mantenimiento. OMRON recomienda

que un representante de OMRON compruebe la exactitud cada dos años.

Garantía

Omron ofrece una garantía de 3 años a partir de la fecha de compra. La garantía no cubrirá

ningún daño causado por uso incorrecto.

Quedan excluidos de la garantía las pilas y el embalaje. Se excluye cualquier otra reclamación

por daños. La reclamación de garantía debe presentarse acompañada del recibo de compra.

Lea detenidamente las instrucciones en este manual.

Este dispositivo cumple con las disposiciones de la directiva 93/42/EEC de la CE (directiva

sobre dispositivos médicos) y con la norma europea EN12470:2000, Termómetros clínicos -

Parte 3: Funcionamiento de los termómetros eléctricos compactos (predictivos y no predictivos)

con dispositivo máximo.

Indicador Causa Remedio

(bajo)

Aparece cuando la temperatura del

sensor está por encima de 32 °C.

No es un error, puede hacerse

caso omiso y tomar la

temperatura.

(elevada)

Aparece cuando la temperatura del

sensor está por debajo de 42 °C.

Enfríe la parte sensora y tome la

temperatura.

Es posible que el propio termómetro

esté dañado.

Póngase en contacto con su

distribuidor autorizado OMRON

más cercano.

El termómetro ha estado

almacenado a una temperatura

superior a 40 °C.

Permita que el termómetro se

ajuste a la temperatura ambien-

tal, dejándolo en un lugar que

esté a una temperatura de entre

10 ºC y 40 °C. A continuación,

tome la temperatura.

El termómetro ha estado

almacenado a una temperatura

inferior a 10 °C.

Se muestra la

temperatura del aire

Aparece cuando la temperatura

circundante supera los 32 °C.

Enfríe la parte sensora y, a conti-

nuación, tome la temperatura.

Tipo de producto: Termómetro digital

Nombre del producto: i-Temp

Número del producto: MC-670-E

Fuente de alimentación

eléctrica: 1 pila de botón de litio CR2016, de 3,0 V de CC

Consumo de energía: 0,02 W

Vida útil de la pila: Aprox. 1.100 medidas (si se utiliza una vez hasta el pitido de

notificación)

Unidad sensora: Ter m i s t or

Método de medida: Medida real (no predictiva)

Lugar de medición: Boca (bucal) o axila (axilar)

Pantalla de temperatura: pantalla de 3 dígitos + °C en incrementos de 0,1 grados

Exactitud de la medida: ± 0,1 °C (de 32,0 a 42,0 °C)

(realización de medidas a una temperatura ambiental estándar

de 23 °C en un depósito de pruebas que se mantiene a

temperatura constante)

Rango de medida: de 32,0 a 42,0 °C

Temperatura y humedad

del ambiente de uso: Temperatura circundante de +10 a +40 °C,

Humedad relativa de 30-85% HR

Temperatura y humedad

del ambiente de

almacenamiento:

Temperatura circundante de -20 a +60 °C,

Humedad relativa de 10-95% HR

Peso: Aprox. 27g (con la pila instalada)

Medidas exteriores: 34,0 mm (a) × 125,2 mm (l) × 15,0 mm (p)

Contenidos del paquete: Pila de prueba (pila de botón de litio CR2016), estuche para

almacenamiento, hoja de instrucciones.

NO APTO PARA

USO RECTAL

NO RESISTENTE

AL AGUA

= Tipo B

Termómetro digital Português

A. Ponta do sensor

B. Janela do visor

C. Botão Ligar/Desligar

D. Estojo de arrumação

Introdução

Obrigado por ter adquirido o Termómetro

digital i-Temp da OMRON.

O termómetro adquirido oferece uma leitura

de temperatura segura, precisa e rápida. Pode

medir a sua temperatura na boca (medição

oral) ou na axila (medição axilar).

Leia com atenção este manual de instruções

antes de utilizar o seu Termómetro digital i-

Temp da OMRON. Contacte o seu médico se

tiver dúvidas relativamente a temperaturas

específicas.

Nota: O termómetro não pode ser utilizado

para medir a temperatura no recto

(temperatura rectal).

Notas de segurança importantes

Para garantir a utilização correcta do produto,

deve seguir sempre medidas básicas de

segurança, incluindo as precauções indicadas

a seguir.

Advertência

• Note que a leitura da temperatura pode ser

afectada por diversas circunstâncias físicas.

Consulte um médico se o termómetro medir

temperaturas anormais durante um período

de tempo prolongado.

• Permaneça imóvel durante a medição.

• Mantenha o termómetro e as respectivas

peças pequenas fora do alcance das

crianças. Não deixe as crianças sozinhas

durante a medição da temperatura.

• Não tente efectuar medições quando o

termómetro estiver molhado.

• Este termómetro foi concebido para efectuar

medições apenas na boca e nas axilas. Não

efectue medições noutros locais (recto, etc.).

Se o fizer, a medição não será correcta.

Precaução

Manuseie o termómetro com cuidado e não o

utilize para outras finalidades que não a

utilização prevista em seres humanos. Não

submeta o termómetro a choques. A troca e

eliminação da pilha têm que ser efectuadas de

acordo com este manual e com as

regulamentações do país. Não tente

desmontar nem reparar o termómetro. Após

cada utilização, desinfecte o termómetro,

especialmente se o dispositivo for utilizado em

mais que uma pessoa. Consulte "6. Limpeza e

desinfecção".

PRECAUÇÕES GERAIS DE SEGURANÇA

Não submerja este termómetro em líquidos,

este não é resistente à água.

1. Medição correcta

Não é possível garantir a precisão da medição

se o método utilizado para medir a

temperatura for incorrecto.

Utilização oral (a partir dos 4 anos):

A boca deve permanecer fechada até 5

minutos antes de efectuar a leitura.

• Coloque o termómetro na boca, debaixo da

língua de modo que fique no lado esquerdo

ou direito da parte inferior da língua. (Fig. 1)

• Faça pressão na língua para baixo para

manter o termómetro em posição.

• Segure o termómetro para impedir que

deslize na boca. (Fig. 2)

Utilização na axila (medição axilar):

• Coloque a ponta do sensor no meio da axila.

(Fig. 3)

• Prenda a ponta do sensor debaixo do braço,

aplicando pressão ligeira para dentro com o

braço. (Fig. 4)

As seguintes situações podem provocar

medições erradas.

• Transpiração intensa da axila

Correcto: Limpe o suor da axila antes de

medir a temperatura.

• Medir a temperatura depois de ter estado

muito tempo debaixo de cobertores.

2. Utilização do termómetro

1. Retire o termómetro do estojo de

arrumação e prima o botão Ligar/Desligar.

(Fig. 5)

É apresentado o resultado da medição

anterior durante alguns segundos. (Fig. 6)

2. Aplique o termómetro no local da medição

conforme descrito em "1. Medição

correcta".

Nota: Durante a medição, é apresentada a

temperatura ou "L". (Fig. 7)

3. Quando a medição estiver concluída, o

termómetro irá emitir um som [bip] três

vezes após cerca de 60 a 120 segundos

(conforme o local de medição e a

temperatura ambiente). Retire o

termómetro do local de medição e leia o

resultado. (Fig. 8)

Tempo de notificação do sinal

Axila: cerca de 120 segundos /

Oral: cerca de 60 segundos

Nota: O tempo de notificação do sinal

baseia-se numa temperatura ambiente de

23 graus.

4. Desligue o termómetro. Se mantiver o

botão Ligar/Desligar premido durante dois

ou mais segundos, o termómetro irá emitir

um som (bip) e desligar-se.

Limpe e desinfecte antes de o voltar a

colocar no estojo de protecção.

Pode continuar a efectuar medições até

10 minutos a partir do momento em que o

liga. (Fig. 9)

Se a medição for efectuada num intervalo

de 10 minutos, o termómetro emitirá um

som (bip) três vezes e o visor mudará

conforme a figura. (Fig. 10)

Notas:

• A leitura será automaticamente guardada

na memória.

• Desligue o termómetro manualmente para

poupar a pilha. O termómetro desligar-se-

á automaticamente 1 minuto após a

utilização ou quando estiver ligado mas

não for utilizado.

3. Substituição da pilha

Pilha: Pilha botão de lítio CR2016 (disponível

no comércio)

Indicador de substituição da pilha ( )

Substitua a pilha quando o indicador de

substituição da pilha aparecer enquanto o

termómetro está ligado.

1. Retire o parafuso no lado inferior do

termómetro com uma chave de fendas

pequena e retire a tampa. (Fig. 11)

2. Utilize uma ponta fina e dura para retirar a

tampa e a pilha.

Nota: Proceda com cuidado porque a

pilha poderá saltar. (Fig. 12)

3. Introduza a nova pilha com o símbolo "+"

para cima, conforme indicado no diagrama.

Certifique-se de que a pilha é colocada

com a polaridade correcta. (Fig. 13)

4. Volte a colocar a tampa da pilha e, depois,

introduza e aperte o parafuso. (Fig. 14)

4. Indicações do visor e resolução de problemas

5. Cuidado e manutenção

Mantenha o termómetro limpo.

• O termómetro não é impermeável. Não

permita que água ou outros líquidos entrem

no aparelho.

• Efectue a limpeza apenas com um pano

macio e limpo, nunca limpe de outra forma.

Consulte a secção "6. Limpeza e

desinfecção" para mais instruções.

Guarde o termómetro no respectivo estojo.

• Não guarde o termómetro nos seguintes

locais. Caso contrário, poderá danificar o

termómetro.

- Locais húmidos.

- Locais com calor e humidade elevados ou

que estejam expostos à luz directa do sol.

Áreas perto de equipamento de

aquecimento, locais com pó ou ambientes

em que existam concentrações elevadas

de sal no ar.

- Locais onde o aparelho esteja sujeito a

inclinação, choques ou vibrações.

- Áreas de armazenamento farmacêutico ou

locais onde existam gases corrosivos.

6. Limpeza e desinfecção

A OMRON recomenda que limpe o dispositivo com um pano húmido. Para desinfectar, pode uti-

lizar etanol a 70% ou álcool isopropílico. Não tente desinfectar a secção do sensor do termómetro

mergulhando-a em álcool ou água quente (água com uma temperatura superior a 50 °C).

Precaução

A ponta do termómetro contém níquel.

7. Especificações

Notas:

• Este produto OMRON é fabricado de acordo com o sistema de qualidade rigoroso da OMRON

Healthcare Co. Ltd., Japão.

• As especificações podem ser alteradas sem aviso prévio.

• Este termómetro não contém nenhuma peça que possa reparar. A OMRON recomenda que

verifique a precisão de dois em dois anos num representante da OMRON.

Garantia

Este produto tem garantia Omron durante 3 anos após a data de aquisição. Qualquer dano

provocado pelo manuseamento incorrecto não será abrangido pela garantia.

As pilhas e a embalagem estão também excluídas da garantia. Estão excluídas todas as outras

reclamações por danos. Uma reclamação de garantia tem que ser efectuada com o recibo de compra.

Leia cuidadosamente as instruções deste manual.

Este dispositivo está em conformidade com as disposições da directiva europeia 93/42/CEE

(directiva relativa aos dispositivos médicos) e a norma europeia EN12470:2000, Termómetros

clínicos - Parte 3: Desempenho de termómetros eléctricos compactos (não preditivos e

preditivos) com dispositivo de máximo.

Indicador Causa Solução

(baixo)

Apresentado quando a temperatura

da secção do sensor é inferior a

32 °C.

Não se trata de um erro, pode

ser ignorado e pode medir a

temperatura.

(elevado)

Apresentado quando a temperatura

da secção do sensor é superior a

42 °C.

Arrefeça a secção do sensor e,

em seguida, meça a

temperatura.

O (próprio) termómetro pode estar

danificado.

Contacte o seu revendedor

autorizado OMRON mais

próximo.

O termómetro foi guardado a uma

temperatura superior a 40 °C.

Aguarde que o termómetro se

ajuste à temperatura ambiente

colocando-o numa divisão com

temperaturas entre os 10 °C e os

40 °C. Depois efectue a medição

da temperatura.

O termómetro foi guardado a uma

temperatura inferior a 10 °C.

Temperatura do ar

apresentada

Apresentado quando a temperatura

ambiente excede os 32 °C.

Arrefeça a secção do sensor e,

em seguida, meça a temperatura.

Tipo de produto: Termómetro digital

Nome do produto: i-Temp

Número do produto: MC-670-E

Fonte de alimentação: 3,0 V CC, 1 Pilha botão de lítio CR2016

Consumo de energia: 0,02 W

Vida útil da pilha: Cerca de 1.100 medições (Se utilizado uma vez por dia até à

notificação do sinal)

Unidade de sensor: Termístor

Método de medição: Medição actual (não preditiva)

Local de medição: Boca (medição oral) ou axila (medição axilar)

Visualização da

temperatura: 3 dígitos, + apresentação em °C com incrementos de 0,1 grau

Precisão de medição: ± 0,1°C (32,0 a 42,0°C)

(quando medido à temperatura ambiente normal de 23 °C num

compartimento de teste mantido a uma temperatura constante)

Intervalo de medição: 32,0 a 42,0 °C

Temperatura ambiente e

humidade de utilização: Temperatura ambiente +10 a +40 °C,

Humidade relativa 30 a 85% HR

Temperatura ambiente e

humidade de

armazenamento:

Temperatura ambiente -20 a +60 °C,

Humidade relativa 10 a 95% HR

Peso: Cerca de 27 g. (com a pilha instalada)

Dimensões externas: 34,0 mm (l) × 125,2 mm (c) × 15,0 mm (p)

Conteúdo da embalagem: Pilha de teste (pilha botão de lítio CR2016), estojo de

arrumação, folha de instruções.

NÃO ADMINISTRAR

POR VIA RECTAL

NÃO É RESISTENTE

À ÁGUA

= Tipo B

English

A. The display section is faced

upwards.

B. Root of Tongue

C. Placement Points

D. Tongue

E. Turn the display so that it faces

inwards.

F. * In the case of infants and very

young children, gently hold the arm

to prevent movement.

G. The angle should be 35-45 degrees

in relation to the arm.

H. Beep

I. All of the display symbols appear.

J. The most recently measured

temperature is displayed together

with the M indicator.

K. When the [°C] indicator symbol

blinks on and off, the thermometer

is ready for use.

L. Temperature measurement will

commence and the [°C] indicator

symbol will blink on and off. During

measurement, the round display

indicator will rotate.

M. Beep-beep

N. The [°C] indicator symbol will stop

blinking and stay on when the

reading is ready. After the reading is

displayed, the round display

indicator will blink.

O. Display when measurement is taken

for up to 10 minutes from the time

you start.

P. Beep-beep-beep

Q. Example of measurement result

when measurement was taken over

a 10-minute span.

R. Remove the screw.

S. Battery Cover

T. Battery

U. The “+” mark faces upwards

Deutsch

A. Der Anzeigebereich zeigt nach

oben.

B. Zungenwurzel

C. Messpunkte

D. Zunge

E. Drehen Sie die Anzeige so, dass

diese nach innen zeigt.

F. * Bei Säuglingen und sehr kleinen

Kindern den Arm vorsichtig

festhalten, um Bewegung zu

verhindern.

G. Der Winkel in Bezug auf den Arm

sollte 35 bis 45° betragen.

H. Piepton

I. Alle Symbole der Anzeige leuchten

auf.

J. Die zuletzt gemessene Temperatur

wird zusammen mit dem M-Symbol

angezeigt.

K. Wenn das [°C]-Symbol blinkt, ist

das Fieberthermometer

einsatzbereit.

L. Die Temperaturmessung beginnt

und das [°C]-Symbol blinkt

weiterhin. Während der Messung

dreht sich das runde Symbol in der

Anzeige.

M. zweifacher Piepton

N. Das [°C]-Symbol hört auf zu blinken

und leuchtet ständig, wenn die

Messung abgeschlossen ist.

Nachdem der Messwert angezeigt

wurde, blinkt das runde Symbol in

der Anzeige.

O. Anzeige, wenn eine Messung vom

Beginn der Messung bis zu 10

Minuten fortgeführt wird.

P. Piep-Piep-Piep

Q. Beispielmessergebnisse, wenn die

Messung über einen Zeitraum von

10 Minuten erfolgte.

R. Entfernen Sie die Schraube.

S. Batterieabdeckung

T. Batterie

U. Die Markierung „+“ zeigt nach oben

Français

A. La section d'affichage est orientée

vers le haut.

B. Racine de la langue

C. Points de placement

D. Langue

E. Orienter l'affichage afin qu'il soit

tourné vers l'intérieur.

F. * Pour des nourrissons et des

enfants en bas âge, maintenir

délicatement le bras pour empêcher

tout mouvement.

G. Le thermomètre doit être placé à un

angle de 35 à 45 degrés par rapport

au bras.

H. Bip

I. Tous les symboles de l'affichage

apparaissent.

J. La dernière température mesurée

est affichée avec l'indicateur M.

K. Lorsque le symbole [°C] clignote, le

thermomètre est prêt à l'emploi.

L. La mesure de la température

commence et le symbole [°C]

clignote. L'indicateur d'affichage

rotatif tourne pendant la mesure.

M. Bip-bip

N. Le symbole [°C] cesse de clignoter

et reste allumé en continu lorsque la

mesure est terminée. Une fois la

mesure indiquée, l'indicateur

d'affichage rotatif clignote.

O. Affichage lorsque la mesure est

prise dans les 10 minutes à partir de

l'heure de début.

P. Bip-bip-bip

Q. Exemple de résultat de mesure

prise après un intervalle de 10

minutes.

R. Retirer la vis.

S. Couvercle du compartiment de la

pile

T. Pile

U. Le signe « + » est orienté vers le

haut

Italiano

A. Lato del display rivolto verso l’alto.

B. Base della lingua

C. Posizioni da utilizzare

D. Lingua

E. Posizionare il display in modo che

sia rivolto verso l’interno.

F. * Nell’uso con neonati o bambini

molto piccoli, tenere fermo il braccio

con delicatezza per evitare

movimenti.

G. L’angolazione rispetto al braccio

deve essere di 35-45 gradi.

H. Segnale acustico

I. Tutti gli indicatori appaiono sul

display.

J. L’ultimo valore della temperatura

rilevato viene visualizzato assieme

all’indicatore M.

K. Quando l’indicatore [°C] lampeggia,

il termometro è pronto per l’uso.

L. La misurazione della temperatura

ha inizio e l’indicatore [°C]

lampeggia. Durante la misurazione,

l’indicatore circolare sul display

ruota.

M. Due segnali acustici

N. Al termine della misurazione,

l’indicatore [°C] smette di

lampeggiare e rimane fisso. Una

volta visualizzato il risultato,

l’indicatore circolare lampeggia.

O. Aspetto del display quando la

misurazione viene eseguita entro

un intervallo di tempo massimo di

10 minuti dall’inizio della

misurazione.

P. Tre segnali acustici

Q. Esempio di risultato nel caso in cui

la misurazione venga eseguita dopo

un intervallo di 10 minuti.

R. Rimuovere la vite.

S. Coperchio della batteria

T. Batteria

U. Il simbolo “+” deve essere rivolto

verso l’alto

Español

A. La pantalla mira hacia arriba.

B. Base de la lengua

C. Lugares de colocación

D. Lengua

E. Gire la pantalla para que mire hacia

adentro.

F. * En lactantes y niños muy

pequeños, sostenga el brazo con

cuidado para que no se mueva.

G. El ángulo debería ser de entre

35-45 grados respecto al brazo.

H. Pitido

I. Se muestran todos los símbolos en

pantalla.

J. Se muestra la temperatura medida

inmediatamente antes junto con el

indicador M.

K. El termómetro está listo para el uso

cuando el símbolo indicador [°C]

parpadea.

L. Comenzará la medida de

temperatura y el indicador [°C]

parpadeará. Durante la medición, el

indicador circular de la pantalla

girará.

M. Pip-pip

N. El indicador [°C] dejará de

parpadear y permanecerá

encendido cuando la medida esté

lista. Una vez mostrada la medida,

el indicador circular de la pantalla

parpadeará.

O. Aparece la pantalla cuando se

realiza una medida durante un

máximo de 10 minutos desde la

hora de inicio.

P. Pip-pip-pip

Q. Ejemplo del resultado de una

medida tomada durante un intervalo

de 10 minutos.

R. Retire el tornillo.

S. Tapa de las pilas

T. Pila

U. La marca “+” mira hacia arriba

Português

A. O visor está virado para cima.

B. Parte inferior da língua

C. Pontos de colocação

D. Língua

E. Rode o visor para que fique virado

para dentro.

F. * Quando usar em bebés e crianças

muito pequenas, segure

cuidadosamente o braço para

impedir movimentos.

G. O ângulo deverá situar-se entre 35

e 45 graus relativamente ao braço.

H. Bip

I. Aparecem todos os símbolos no

visor.

J. A temperatura medida mais

recentemente é apresentada

juntamente com o indicador M.

K. Quando o símbolo indicador [°C]

piscar, o termómetro está pronto a

ser utilizado.

L. A medição da temperatura começa

e o símbolo indicador [°C] pisca.

Durante a medição, o indicador

redondo do visor roda.

M. Bip-bip

N. O símbolo indicador [°C] pára de

piscar e fica aceso quando a leitura

está concluída. Depois da leitura

ser apresentada, o indicador

redondo do visor pisca.

O. Apresentação quando a medição é

efectuada até 10 minutos a partir do

momento em que liga.

P. Bip-bip-bip

Q. Exemplo do resultado da medição

quando é efectuada num intervalo

de 10 minutos.

R. Retire o parafuso.

S. Tampa da pilha

T. Pilha

U. O símbolo "+" está virado para cima

Dansk

A. Displaydelen vender opad.

B. Tungerod

C. Placeringssteder

D. Tunge

E. Vend displayet, så det vender

indad.

F. * Ved brug på spædbørn og meget

små børn holdes armen forsigtigt for

at forhindre bevægelse.

G. Vinklen skal være 35-45 grader i

forhold til armen.

H. Bip

I. Alle displayets symboler vises.

J. Den senest målte temperatur vises

sammen med M-indikatoren.

K. Når [°C]-indikatorsymbolet blinker,

er termometeret klar til brug.

L. Temperaturmålingen begynder, og

[°C] indikatorsymbolet blinker. Den

runde displayindikator drejer rundt.

M. Bip-bip

N. [°C]-indikatorsymbolet holder op

med at blinke og lyser vedvarende,

når aflæsningen er klar. Efter

aflæsning blinker den runde

displayindikator

O. Display, når målingen foretages i op

til 10 minutter efter starttidspunktet.

P. Bip-bip-bip

Q. Eksempel på måleresultat, når

målingen foretages over et tidsrum

på 10 minutter.

R. Fjern skruen.

S. Batteridæksel

T. Batteri

U. Mærket "+" vender opad

Suomi

A. Näyttöosa on ylöspäin.

B. Kielen juuri

C. Asetuskohdat

D. Kieli

E. Käännä näyttö sisäänpäin.

F. * Jos mittaria käytetään vauvoilla ja

pienillä lapsilla, pitele varovasti

käsivarresta kiinni, ettei mittari

pääse liikkumaan.

G. Kulman tulee olla 35–45 astetta

käsivarteen nähden.

H. Äänimerkki

I. Kaikki näytön symbolit tulevat

näkyviin.

J. Viimeksi mitattu lämpötila ja

M-merkki näkyvät yhdessä.

K. Kun [°C]-merkki vilkkuu näkyviin ja

pois, kuumemittari on valmiina

käyttöön.

L. Lämpötilan mittaus alkaa ja [°C]

-merkki vilkkuu näkyviin ja pois.

Pyöreä näytön merkki pyörii

mittauksen aikana.

M. Kaksi äänimerkkiä

N. [°C]-merkki lakkaa vilkkumasta ja

jää näkyviin, kun lukema on valmis.

Kun lukema näkyy näytössä,

pyöreä näytön merkki vilkkuu.

O. Näyttö mittausta tehtäessä enintään

10 minuuttia aloitushetken jälkeen.

P. Kolme äänimerkkiä

Q. Esimerkki mittaustuloksesta, joka

saatiin yli 10 minuuttia kestäneen

mittauksen aikana.

R. Poista ruuvi.

S. Paristolokeron kansi

T. Paristo

U. ”+”-merkki on ylöspäin

Norsk

A. Siden med displayet er vendt opp.

B. Tungeroten

C. Plasseringspunkter

D. Tunge

E. Plasser termometeret slik at

displayet vender innover.

F. * På spedbarn og svært små barn

må armen holdes forsiktig fast for å

hindre bevegelse.

G. Vinkelen skal være 35–45 grader i

forhold til armen.

H. En pipelyd

I. Alle symbolene i displayet vises.

J. Den sist målte temperaturen vises

sammen med indikatoren M.

K. Når indikatorsymbolet [°C] blinker,

er termometeret klar til bruk.

L. Målingen av temperaturen starter,

og indikatorsymbolet [°C] blinker.

Mens målingen pågår, roterer den

runde indikatoren i displayet.

M. To pipelyder

N. Indikatorsymbolet [°C] slutter å

blinke og lyser fast når resultatet er

klart. Etter at resultatet er vist,

blinker den runde indikatoren i

displayet.

O. Display når målingen gjøres i løpet

av 10 minutter fra starttidspunktet.

P. Tre pipelyder

Q. Eksempel på måleresultat når

målingen ble gjort i løpet av et

tidsrom på 10 minutter.

R. Skru løs skruen.

S. Batterideksel

T. Batteri

U. Kryssmerket vender opp

Svenska

A. Displaysidan är vänd uppåt.

B. Tungrot

C. Placeringspunkt

D. Tunga

E. Vrid displayen så att den pekar inåt.

F. * Vid användning på spädbarn eller

mycket små barn, håll försiktigt i

armen för att förhindra rörelse.

G. Vinkeln skall vara 35-45 grader i

förhållande till armen.

H. Beep

I. Alla symboler i displayen visas.

J. Den senast uppmätta temperaturen

visas tillsammans med M-

indikatorn.

K. När [°C]-indikatorns symbol blinkar

till och från, är febertermometern

klar för användning.

L. Mätning av temperaturen startar

och [°C]-indikatorns symbol blinkar

till och från. Den runda indikatorn i

displayen roterar under mätning.

M. Beep-beep

N. [°C]-indikatorns symbol slutar blinka

och lyser när avläsningen är klar.

Den runda indikatorn i displayen

blinkar efter att avläsningen har

visats.

O. Display när mätningen sker i upp till

10 minuter från den tid du startade.

P. Beep-beep-beep

Q. Exempel på mätningsresultat när

mätningen sker i över 10 minuters

tid.

R. Ta bort skruven.

S. Batterilucka

T. Batteri

U. "+" märket är uppåt

Nederlands

A. Het displaygedeelte is naar boven

gericht.

B. Tongwo rtel

C. Plaatsingspunten

D. Tong

E. Draai het display zo dat het naar

binnen wijst.

F. * Houd bij baby's en heel jonge

kinderen de arm voorzichtig vast,

zodat deze niet kan bewegen.

G. De hoek ten opzichte van de arm

moet 35 tot 45 graden zijn.

H. Piepsignaal

I. Alle symbolen zijn zichtbaar op het

display.

J. De laatst gemeten temperatuur

wordt op het display weergegeven,

samen met de indicator “M”.

K. Als het indicatorsymbool [°C]

knippert, is de thermometer klaar

voor gebruik.

L. De temperatuurmeting begint en het

indicatorsymbool [°C] knippert.

Tijdens de meting draait de

voortgangsindicator op het display.

M. Piep-piep

N. Het indicatorsymbool [°C] stopt met

knipperen en blijft branden wanneer

de meting is voltooid. Als de

meetwaarde wordt weergegeven,

knippert de ronde indicator op het

display.

O. Display tijdens de meting, tot

maximaal 10 minuten vanaf het

begin van de meting.

P. Piep-piep-piep

Q. Voorbeeld van meetresultaat

wanneer gedurende 10 minuten

een meting is uitgevoerd.

R. Verwijder de schroef.

S. Kapje van batterijvak

T. Batterij

U. Het “+”-teken wijst naar boven

Ελληνική

A. Το τμήμα της οθόνης είναι

στραμμένο προς τα επάνω.

B. Ηρίζα της γλώσσας

C. Σημεία τοποθέτησης

D. Γλώσσα

E. Γυρίστε την οθόνη ώστε να είναι

στραμμένη προς τα μέσα.

F. * Στην περίπτωση των βρεφών και

των πολύ μικρών παιδιών, κρατήστε

μαλακά τον βραχίονα για να

αποτρέψετε την κίνηση.

G. Ηγωνία πρέπει να είναι 35-45

μοίρες σε σχέση με τον βραχίονα.

H. Μπιπ

I. Εμφανίζονται όλα τα σύμβολα της

οθόνης.

J. Ηθερμοκρασία που μετρήθηκε πιο

πρόσφατα εμφανίζεται μαζί με την

ένδειξη Μ.

K. Όταν το ενδεικτικό σύμβολο [°C]

αναβοσβήσει, το θερμόμετρο είναι

έτοιμο να χρησιμοποιηθεί.

L. Ημέτρηση της θερμοκρασίας θα

ξεκινήσει και το ενδεικτικό σύμβολο

[°C] θα αναβοσβήσει. Κατά τη

διάρκεια της μέτρησης, ηστρογγυλή

οθόνη ένδειξης θα περιστραφεί.

M. Ηχητικό σήμα (μπιπ-μπιπ)

N. Το ενδεικτικό σύμβολο [°C] θα

σταματήσει να αναβοσβήνει και θα

παραμείνει αναμμένο όταν η

μέτρηση είναι έτοιμη. Μετά την

προβολή της μέτρησης,, η

στρογγυλή οθόνη ένδειξης θα

αναβοσβήσει.

O. Προβολή όταν ημέτρηση

πραγματοποιείται έως και 10 λεπτά

μετά τον χρόνο έναρξης.

P. Ηχητικό σήμα (μπιπ-μπιπ-μπιπ)

Q. Παράδειγμα αποτελέσματος

μέτρησης όταν ημέτρηση

πραγματοποιείται εντός

διαστήματος 10 λεπτών.

R. Αφαίρεση της βίδας.

S. Κάλυμμα Μπαταρίας

T. Μπαταρία

U. Το σύμβολο «+» είναι στραμμένο

προς τα επάνω

Türkçe

A. Ekran bölümü yukarıbakar.

B. Dil Kökü

C. Yerleştirme Noktaları

D. Dil

E. Ekranıiçeriye bakacak şekilde

döndürün.

F. * Bebeklerde ve çok küçük

çocuklarda kullanırken, hareket

etmemesi için kolu hafifçe tutun.

G. Kola göre 35-45 derece açıyla

tutulmalıdır.

H. Bip sesi

I. Tüm ekran simgeleri görüntülenir.

J. En son ölçülen ateşdeğeriM

göstergesiyle birlikte görüntülenir.

K. [°C] göstergesi simgesi açık ve

kapalıolarak yanıp söndüğünde

termometre kullanıma hazırdır.

L. Ateşölçüm işlemi başlar ve [°C]

göstergesinin simgesi yanıp söner.

Ölçüm işlemi sırasında yuvarlak

ekran göstergesi döner.

M. Bip-bip

N. [°C] göstergesinin simgesi yanıp

sönmeyi durdurur ve ölçüm değeri

hazır olduğunda yanık kalır. Ölçüm

değeri görüntülendiğinde yuvarlak

ekran göstergesi yanıp söner.

O. Başladığınız zamandan itibaren

10 dakikaya kadar ölçüm değeri

alındığında görünür.

P. Bip-bip-bip

Q. Ölçüm değerinin 10 dakikadan daha

uzun sürede alınmasıdurumunda

ölçüm sonucu.

R. Vidayıçıkarın.

S. Pil Kapağı

T. Pil

U. “+” işareti yukarıbakar

Русский

A. Дисплей должен быть обращен

вверх.

B. Корень языка

C. Места измерения

D. Язык

E. Поверните термометр так, чтобы

дисплей смотрел внутрь.

F. * При измерении температуры у

младенца или маленького

ребенка необходимо мягко

придерживать его руку, чтобы не

допускать движений.

G. По отношению кплечу угол

должен составлять 35–45

градусов.

H. Звуковой сигнал

I. На дисплее отображены все

символы.

J. Символ «M» обозначает

последнее измеренное значение

температуры.

K. Мигание символа [°C] на дисплее

означает, что термометр готов к

использованию.

L. После начала измерения

температуры символ [°C]

продолжит мигать. Впроцессе

измерения на дисплее будет

вращаться кружок.

M. Два звуковых сигнала подряд

N. После получения результата

измерения, символ [°C] перестает

мигать иотображается

статически на дисплее. После

отображения результата

измерения кружок на дисплее

будет мигать.

O. Отображается, если результат

измерения получен менее чем за

10 минут.

P. Три звуковых сигнала подряд.

Q. Пример результата измерения,

полученного более чем за

10 минут.

R. Выкрутите винт.

S. Крышка батареи

T. Батарея

U. Знак «+» должен быть обращен

вверх

(Fig.6) (Fig.7) (Fig.8)(Fig.1)

(Fig.2)

(Fig.3)

(Fig.4)

(Fig.11)

(Fig.12)

(Fig.13)

(Fig.14)

(Fig.5)

(Fig.9)

(Fig.10)

ΔϴΑήόϟ΍

.ϰϠϋϷ ϪΠΘϣ νήόϟ΍ ΔηΎη ˯ΰΟ .A

.ϥΎδϠϟ΍ έάΟ .B

.ϊοϮϟ΍ ρΎϘϧ .C

.ϥΎδϠϟ΍ .D

ϮΤϧ ΔΠΘϣ ΢ΒμΗ ΚϴΤΑ νήόϟ΍ ΔηΎη έΩ΃ .E

.ϞΧ΍Ϊϟ΍

ϝΎϔσϷ΍ϭ ϊοήϟ΍ ϊϣ ϡ΍ΪΨΘγϻ΍ ΔϟΎΣ ϲϓ *.F

ϪόϨϤϟ ϖϓήΑ ω΍έάϟ΍ Ϛδϣ΃ ˬέΎϐμϟ΍

.ΔϛήΤϟ΍ Ϧϣ

Δϳϭ΍ΰϟ ΎϧϮϜϣ ω΍έάϟ΍ ϊοϭ ϥϮϜϳ ϥ΃ ϲϐΒϨϳ .G

.ΔΟέΩ ˽˾-˼˾ ΎϬγΎϴϗ

.ΔϴΗϮλ ΓέΎη· .H

.νήόϟ΍ ΔηΎη ίϮϣέ ΔϓΎϛ ήϬψΗ .I

ϊϣ Γέ΍ήΣ ΔΟέΪϟ αΎϴϗ ήΧ΁ νήϋ ϢΘϳ .J

.M ήηΆϤϟ΍

ϥ΃ ϰϠϋ ϚϟΫ ϝΪϴϓ [°C] ήηΆϤϟ΍ ξϣϮϳ ΎϣΪϨϋ

.ϡ΍ΪΨΘγϼϟ ΰϫΎΟ ήΘϣϮϣήΘϟ΍

Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϗ ΔϴϠϤϋ ΃ΪΒΗ ϑϮγ .L

ΔϴϠϤϋ ˯ΎϨΛ΃ϭ [°C] ήηΆϤϟ΍ ΰϣέ ξϣϮϳϭ

.ϱή΋΍Ϊϟ΍ νήόϟ΍ ήηΆϣ έϭΪϳ ϑϮγ αΎϴϘϟ΍

.ϥΎΘϴΗϮλ ϥΎΗέΎη· .M

ξϴϣϮϟ΍ Ϧϋ [°C] ήηΆϤϟ΍ ΰϣέ ϒϗϮΘϳ ϑϮγ .N

.ΓΰϫΎΟ Γ˯΍ήϘϟ΍ ΢ΒμΗ ΎϣΪϨϋ ˱

˯Ύπϣ Ϟψϳϭ

νήόϟ΍ ήηΆϣ ξϣϮϴγ Γ˯΍ήϘϟ΍ νήϋ ΪόΑ

.ϱή΋΍Ϊϟ΍

ϰϟ· ϞμΗ ΓΪϤϟ αΎϴϘϟ΍ άΧ΃ ΪϨϋ νήόϟ΍ ϢΘϳ .O

.˯ΪΒϟ΍ Ζϗϭ Ϧϣ ϖ΋ΎϗΩ ˺˹

.ΔϴΗϮλ Ε΍έΎη· ΙϼΛ .P

ϰϠϋ αΎϴϘϟ΍ άΧ΃ ϢΘϳ ΎϣΪϨϋ αΎϴϘϟ΍ ΔΠϴΘϨϟ ϝΎΜϣ .Q

.ϖ΋ΎϗΩ ˺˹ ώϠΒΗ ΔϴϨϣί ΓήΘϓ έ΍Ϊϣ

.ϰΒϟϮϠϟ΍ έΎϤδϤϟ΍ Δϟ΍ί ·.R

.ΔϳέΎτΒϟ΍ ˯ΎτϏ .S

.ΔϳέΎτΒϟ΍ .T

.ϰϠϋϷ "+" Δϣϼϋ ΔΠΘΗ .U

Digital thermometer

Model i-Temp

• Digitales Fieberthermometer

• Thermomètre digital

• Termometro digitale

• Termómetro digital

• Digitalt termometer

• Digitaalinen kuumemittari

• Digitalt termometer

• Digital febertermometer

• Digitale koortsthermometer

• Ψηφιακό θερμόμετρο

• Dijital klinik termometresi

• Цифровой термометр

IM-MC-670-E-06-05/2012

1664438-7F

12D0976

MC-670-E.fm Page 1 Wednesday, May 9, 2012 11:32 AM

Digitalt termometer Dansk

A. Følerspids

B. Displayvindue

C. Tænd/sluk-knap

D. Opbevaringsetui

Indledning

Tak fordi du har købt et OMRON i-Temp

digitalt termometer.

Dette termometer har en sikker, nøjagtig og

hurtig temperaturaflæsning. Du kan måle din

temperatur enten i munden (oralt) eller i

armhulen (aksillært).

Læs denne brugsanvisningen omhyggeligt, før

du bruger OMRON i-Temp digitalt termometer.

Kontakt lægen, hvis du har spørgsmål

vedrørende specifikke temperaturer.

Bemærk: Termometeret kan ikke bruges til

måling af temperaturen i endetarmen (rektal

temperatur).

Vigtige sikkerhedsoplysninger

For at sikre korrekt brug af produktet skal

grundlæggende sikkerhedsforanstaltninger

altid følges, herunder de nedenfor anførte

forholdsregler.

Advarsel

• Bemærk at temperaturaflæsningen kan

påvirkes af forskellige fysiske forhold.

Konsulter en læge, hvis termometeret måler

unormale temperaturer i længere tid.

• Hold dig i ro under målingen.

• Hold termometeret og dets små dele uden

for børns rækkevidde. Lad ikke børn tage

deres temperatur uden opsyn.

• Foretag ikke målinger, når termometeret er

vådt.

• Dette termometer er kun beregnet til

temperaturmåling i munden eller i armhulen.

Mål ikke temperaturen andre steder

(endetarm etc.). Det vil ikke give en nøjagtig

måling.

Forsigtig

Termometeret skal behandles med omhu, og

det må ikke bruges til andet end den tilsigtede

brug på mennesker. Termometeret må ikke

udsættes for stød. Udskiftning og bortskaffelse

af batteriet skal ske ifølge denne vejledning og

i overensstemmelse med landets forskrifter.

Skil ikke termometeret, og forsøg ikke at

reparere det. Efter hver brug skal

termometeret desinficeres, især hvis det

bruges af mere end én person. Se

"6. Rengøring og desinfektion".

GENERELLE SIKKERHEDSFORHOLDS-

REGLER

Dyp aldrig termometeret i væske, det er ikke

vandtæt.

1. Korrekt måling

Målingens nøjagtighed kan ikke sikres, når

den metode, der bruges til måling af

temperaturen, er forkert.

Oral brug (for 4 år og opefter):

Munden skal være lukket i op til 5 minutter, før

der udføres en aflæsning.

• Anbring termometeret i munden under

tungen, så det hviler til venstre eller højre for

tungeroden. (Fig. 1)

• Tryk nedad med tungen for at holde

termometeret på plads.

• Hold termometeret, så det ikke glider rundt i

munden. (Fig. 2)

Brug i armhule (aksillært):

• Placer følerspidsen i midten af armhulen.

(Fig. 3)

• Lås følerspidsen under armen, brug armen til

at udøve let tryk indad. (Fig. 4)

Følgende kan resultere i forkerte målinger.

• Stærk svedafsondring i armhulen

Korrekt: Tør sveden i armhulen af, før

temperaturen tages.

• Hvis man tager temperaturen efter at have

ligget længe under dynen.

2. Brug af termometeret

1. Tag termometeret ud af dets

opbevaringsetui, og tryk på tænd/sluk-

knappen. (Fig. 5)

Den foregående målings resultat vises et

par sekunder. (Fig. 6)

2. Anvend termometeret på målingsstedet

som beskrevet i "1. Korrekt måling".

Bemærk: Der vises enten temperatur eller

"L", når der udføres en måling. (Fig. 7)

3. Når aflæsningen er klar, udsender

termometeret en [bip]-lyd tre gange efter

ca. 60 til 120 sekunder (afhængigt af

målingssted og den omgivende

temperatur). Fjern termometeret fra

målingsstedet, og aflæs resultatet. (Fig. 8)

Tidsindstilling med brummevarsel

Armhule: ca. 120 sekunder /

Oralt: ca. 60 sekunder

Bemærk: Tidsindstillingen med

brummevarsel er baseret på en omgivende

temperatur på 23 grader.

4. Sluk for termometeret. Når du trykker på

tænd/sluk-knappen i to sekunder eller

længere, bipper termometeret, og det

slukkes.

Rengør og desinficer det før det lægges i

beskyttelsesetuiet.

Du kan fortsætte med at foretage målinger i

op til 10 minutter, efter at du er startet.

(Fig. 9)

Hvis målingen foretager over en 10

minutters periode, bipper termometeret tre

gange, og displayet ændres som vist.

(Fig. 10)

Bemærkninger:

• Aflæsningen lagres automatisk i

hukommelsen.

• Sluk manuelt for termometeret for at spare

på batteriet. Det slukker automatisk

1 minut efter brug, eller når det er blev

tændt, men ikke brugt.

3. Udskiftning af batteri

Batteri: Litium knapbatteri CR2016 (fås i

handlen)

Batteriudskiftningsindikator ( )

Udskift batteriet, batteriudskiftningsindikatoren

vises, når der tændes for termometeret.

1. Fjern skruen på termometerets underside

med en lille skruetrækker, og tag dækslet

af. (Fig. 11)

2. Brug en tynd, stiv pind til at fjerne dækslet

og udtage batteriet.

Bemærk: Vær forsigtig, da batteriet kan

springe ud. (Fig. 12)

3. Indsæt det nye batteri med "+" polen opad

som vist i diagrammet. Vend batteriet

korrekt, når det sætte i. (Fig. 13)

4. Sæt batteridækslet på igen, sæt skruen i

igen, og spænd den. (Fig. 14)

4. Displayindikationer og fejlfinding

5. Pleje og vedligeholdelse

Hold termometeret rent.

• Termometeret er ikke vandtæt. Pas på, at der

ikke kommer vand eller anden væske ind i

enheden.

• Må kun rengøres ved aftørring med en blød,

ren klud. Se afsnittet "6. Rengøring og

desinfektion" for yderligere instruktioner.

Opbevar termometeret i dets

opbevaringsetui.

• Termometeret må ikke opbevares på

følgende steder. Det kan beskadige

termometeret.

- Våde steder.

- Steder med høj varme og luftfugtighed eller

som er udsat for direkte sollys. Områder

tæt på varmekilder, støvede steder eller

omgivelser, hvor der er høj

saltkoncentration i luften.

- Steder, hvor enheden vil blive udsat for

hældning, stød eller vibration.

- Farmaceutiske opbevaringsområder eller

steder, hvor der findes korrosive luftarter.

6. Rengøring og desinfektion

OMRON anbefaler at aftørre anordningen med en fugtig klud. Der kan anvendes 70%

husholdningssprit eller isopropylalkohol til desinfektion. Forsøg ikke at desinficere følerdelen på

termometeret ved at nedsænke det i alkohol eller i varmt vand (vand over 50°C).

Forsigtig

Temometerets spids indeholder nickel.

7. Specifikationer

Bemærkninger:

• Dette OMRON-produkt er fremstillet i henhold til det strenge kvalitetssystem hos OMRON

Healthcare Co. Ltd., Japan.

• Specifikationerne kan ændres uden forudgående varsel.

• Dette termometer indeholder ikke servicerbare dele. OMRON anbefaler, at nøjagtigheden

kontrolleres hvert andet år af OMRONs repræsentant.

Garanti

Omron yder garanti på dette produkt i 3 år efter købsdatoen. Skader, der er forårsaget af forkert

behandling, er ikke dækket af garantien.

Batterier og emballage er ikke omfattet af garantien. Andre erstatningskrav accepteres ikke. Et

garantikrav skal fremsendes sammen med købskvitteringen.

Læs vejledningen i denne manual omhyggeligt.

Denne enhed opfylder bestemmelserne i EF Direktiv 93/42/EØF (Direktiv om medicinsk udstyr) og

den europæiske standard EN12470:2000, kliniske termometre - Kapitel 3: Kompakte elektriske

termometres ydeevne (ikke-forudsigende og forudsigende) med den maksimale enhed.

Indikator Årsag Afhjælpning

(lav)

Vises, når følerdelens temperatur er

mindre end 32°C.

Dette er ikke en fejl, så det kan

ignoreres, og temperaturen kan

tages.

(høj)

Vises, når følerdelens temperatur er

højere end 42°C.

Afkøl følerdelen, og tag derefter

temperaturen.

Selve termometeret kan tage skade. Kontakt den nærmeste

autoriserede OMRON-

forhandler.

Termometeret har været opbevaret

ved en temperatur på over 40°C.

Lad termometeret tilpasse sig til

stuetemperatur ved at lade det

ligge i et rum ved en temperatur

på mellem 10° og 40°C. Tag

derefter temperaturen.

Termometeret har været opbevaret

ved en temperatur på under 10°C.

Lufttemperaturen

vises

Vises, når den omgivende

temperatur overstiger 32°C.

Afkøl følerdelen, og tag derefter

temperaturen.

Produkttype: Digitalt termometer

Produktnavn: i-Temp

Produktnummer: MC-670-E

Strømforsyning: 3,0 V DC, 1 CR2016 litium knapbatteri

Strømforbrug: 0,02 W

Batteriets levetid: Ca. 1100 målinger (hvis det anvendes en gang om dagen, til

brummevarslet lyder)

Følerenhed: Te rmist or

Målemetode: Faktisk måling (ikke-forudsigende)

Målingssted: Mund (oralt) eller armhule (aksillært)

Temperaturvisning: 3 cifre, +°C visning i gradintervaller på 0,1

Målingens nøjagtighed: ± 0,1°C (32,0 til 42,0°C)

(ved måling ved en standardrumtemperatur på 23°C i en

testtank, der holdes på konstant temperatur)

Måleinterval: 32,0 til 42,0°C

Omgivende temperatur og

luftfugtighed ved brug: Omgivende temperatur +10 til +40°C,

relativ luftfugtighed 30-85%

Omgivende temperatur og

luftfugtighed ved

opbevaring:

Omgivende temperatur -20 til +60°C,

relativ luftfugtighed 10-95%

Vægt: Ca. 27g (med batteriet isat)

Udvendige mål: 34,0 mm (b) x 125,2 mm (l) x 15,0 mm (d)

Pakkens indhold Testbatteri (litium knapbatteri CR2016), opbevaringsetui,

instruktionsark.

IKKE TIL

REKTAL BRUG

IKKE

VANDTÆT

= Type B

Digitaalinen kuumemittari Suomi

A. Anturin kärki

B. Näyttöikkuna

C. Päälle/pois-painike

D. Säilytyskotelo

Johdanto

Kiitämme digitaalisen OMRON i-Temp

-kuumemittarin hankkimisesta.

Hankkimasi kuumemittari antaa tarkan

lämpötilalukeman turvallisesti ja nopeasti.

Lämpötila voidaan mitata joko suusta tai

kainalosta.

Lue tämä ohjekirja huolellisesti ennen

digitaalisen OMRON i-Temp -kuumemittarin

käyttöä. Kysy neuvoa lääkäriltä, jos sinulla on

kysyttävää eri lämpötiloista.

Huomautus: Kuumemittaria ei voi käyttää

lämpötilan mittaamiseen peräaukosta.

Tärkeitä turvallisuustietoja

Jotta tuotteen oikea käyttö voidaan varmistaa,

käyttäjän tulee aina noudattaa

turvatoimenpiteitä mukaan lukien seuraavat

varotoimet.

Varoitus

• Eri olosuhteet ja tekijät voivat vaikuttaa

lämpötilalukemaan. Mene lääkäriin, jos

kuumemittari antaa epätavallisia lukemia

pitemmän ajan kuluessa.

• Pysy liikkumatta mittauksen aikana.

• Kuumemittari ja sen pienet osat on pidettävä

poissa lasten ulottuvilta. Lasten ei saa antaa

mitata omaa lämpöään ilman valvontaa.

• Älä yritä mitata lämpöä märällä

kuumemittarilla.

• Tämä kuumemittari on tarkoitettu lämpötilan

mittaamiseen vain suusta tai kainalosta. Älä

mittaa lämpötilaa muista paikoista

(peräaukko jne.). Niistä ei saada tarkkaa

mittaustulosta.

Huomio

Kuumemittaria on käsiteltävä varoen, eikä sitä

saa käyttää mihinkään muuhun kuin

ilmoitettuun tarkoitukseen. Kuumemittariin ei

saa kohdistaa iskuja. Paristo on vaihdettava ja

hävitettävä tämän ohjekirjan ohjeiden

mukaisesti, ja siinä on noudatettava paikallisia

säädöksiä. Älä yritä purkaa tai korjata

kuumemittaria. Desinfioi kuumemittari jokaisen

käytön jälkeen, etenkin, jos laitetta käyttää

useampi kuin yksi henkilö. Katso ”6. Puhdistus

ja desinfiointi”.

YLEISET TURVAVAROTOIMET

Kuumemittaria ei saa upottaa nesteisiin, koska

se ei ole vedenkestävä.

1. Oikea mittaus

Mittaustarkkuutta ei voida varmistaa, jos

lämpötilan mittaus tehdään väärällä tavalla.

Mittaus suusta (vähintään 4-vuotiaille)

Suu on pidettävä kiinni 5 minuuttia ennen

mittauksen aloittamista.

• Aseta kuumemittari kielen alle siten, että se

on kielen juuren vasemmalla tai oikealla

puolella. (Fig. 1)

• Pidä mittari paikallaan painamalla sitä kielellä

alaspäin.

• Pidä kuumemittaria siten, ettei se pääse

liikkumaan suussa. (Fig. 2)

Mittaus kainalosta:

• Aseta mittarin kärki kainalokuopan keskelle.

(Fig. 3)

• Paina käsivarrella hiukan vartaloon päin,

jotta kuumemittari pysyy paikallaan

kainalossa. (Fig. 4)

Väärät mittaustulokset saattavat johtua

mm. seuraavista syistä:

• Erittäin hikinen kainalo

Korjaa: Pyyhi hiki pois kainalosta ennen

lämmön mittaamista.

• Lämmön mittaaminen, kun potilas on ollut

pitkän aikaa peittojen alla.

2. Kuumemittarin käyttö

1. Ota kuumemittari säilytyskotelosta ja paina

Päälle/pois-painiketta. (Fig. 5)

Edellisen mittauksen tulos näkyy

muutaman sekunnin ajan. (Fig. 6)

2. Aseta kuumemittari mittauskohtaan, kuten

”1. Oikea mittaus” osoittaa.

Huomautus: Mittauksen aikana näkyy

joko lämpötila tai ”L”. (Fig. 7)

3. Kun lukema on valmis, kuumemittarista

kuuluu kolme äänimerkkiä noin 60–120

sekunnin kuluttua (riippuen

mittauskohdasta ja ympäristön

lämpötilasta). Poista kuumemittari

mittauskohdasta ja tarkista lukema. (Fig. 8)

Summerin ilmoittama aika

Kainalo: noin 120 sekuntia /

Suu: noin 60 sekuntia

Huomautus: Summerin ilmoittamat ajat on

saatu ympäristön lämpötilan ollessa

23 astetta.

4. Kytke kuumemittari pois päältä. Jos Päälle/

pois-painiketta painetaan vähintään kaksi

sekuntia, kuumemittarista kuuluu

äänimerkki ja sen virta kytkeytyy pois.

Puhdista ja desinfioi mittari ennen koteloon

palauttamista.

Voit jatkaa mittausta enintään 10 minuuttia

aloitushetken jälkeen. (Fig. 9)

Jos mittaus tehdään 10 minuutin aikana,

kuumemittarista kuuluu kolme äänimerkkiä

ja näyttö muuttuu kuvatulla tavalla.

(Fig. 10)

Huomautuksia:

• Lukema tallennetaan automaattisesti

muistiin.

• Sammuta kuumemittari manuaalisesti

pariston säästämiseksi. Se sammuu

automaattisesti 1 minuutti käytön jälkeen

tai päälle kytkemisen jälkeen, jos sitä ei

sen jälkeen käytetä.

3. Pariston vaihto

Paristo: Litiumnappiparisto CR2016

(saatavissa kaupoista)

Pariston vaihdon merkkivalo ( )

Vaihda paristo, jos pariston vaihdon

merkkivalo näkyy, kun kuumemittari kytketään

päälle.

1. Irrota kuumemittarin pohjassa oleva ruuvi

pienellä ruuvimeisselillä ja irrota kansi.

(Fig. 11)

2. Poista kansi ja paristo ohuella, jäykällä

tangolla.

Huomautus: Toimi varovasti, sillä paristo

voi ponnahtaa ulos. (Fig. 12)

3. Aseta uusi paristo ”+”-napa ylöspäin

kaavion mukaisesti. Varmista, että pariston

navat ovat oikein päin. (Fig. 13)

4. Aseta paristolokeron kansi takaisin ja

kiinnitä se ruuvilla. (Fig. 14)

4. Näytön merkit ja vianetsintä

5. Hoito ja ylläpito

Pidä kuumemittari puhtaana.

• Kuumemittari ei ole vedenkestävä. Älä

päästä vettä tai muita nesteitä laitteeseen.

• Älä puhdista sitä mitenkään muuten kuin

pyyhkimällä pehmeällä, puhtaalla liinalla.

Katso lisätietoja luvusta ”6. Puhdistus ja

desinfiointi”.

Säilytä kuumemittaria säilytyskotelossa.

• Älä säilytä kuumemittaria

seuraavantyyppisissä paikoissa. Muuten

kuumemittari voi vaurioitua.

- Märissä paikoissa.

- Erittäin kuumissa tai kosteissa paikoissa tai

suorassa auringonvalossa. Lähellä

lämmityslaitteita, pölyisissä paikoissa tai

ilmakehässä, jonka suolapitoisuus on

korkea.

- Paikoissa, joissa laite joutuu kallelleen,

tärisee tai siihen kohdistuu iskuja.

- Lääkkeiden säilytysalueilla tai paikoissa,

joissa on syövyttäviä kaasuja.

6. Puhdistus ja desinfiointi

OMRON suosittelee laitteen pyyhkimistä kostealla liinalla. Desinfiointiin voidaan käyttää 70-

prosenttista etanolia tai isopropanolia. Älä yritä desinfioida kuumemittarin anturiosaa

upottamalla sitä alkoholiin tai kuumaan veteen (veden lämpötila yli 50 °C).

Huomio

Kuumemittarin kärki sisältää nikkeliä.

7. Tekniset tiedot

Huomautuksia:

• Tämä OMRON-tuote on valmistettu OMRON Healthcare Co. Ltd., Japan -yrityksen tarkan

laatujärjestelmän mukaisesti.

• Tekniset tiedot saattavat muuttua ilman ennakkoilmoitusta.

• Kuumemittarissa ei ole huollettavia osia. OMRON suosittelee, että OMRON:in edustaja

varmentaa tarkkuuden kerran kahdessa vuodessa.

Takuu

Omron antaa tuotteelle kolmen (3) vuoden takuun ostopäivästä lähtien. Takuu ei kata väärästä

käsittelystä aiheutuvia vaurioita.

Takuu ei myöskään kata paristoa ja pakkausta. Kaikki muut vauriovaateet hylätään.

Takuunalainen vaade on toimitettava ostokuitin kanssa.

Lue tämän ohjekirjan ohjeet huolellisesti.

Laite täyttää EY-direktiivin 93/42/ETY (lääkintälaitedirektiivi) sekä eurooppalaisen standardin

EN12470:2000 vaatimukset (kliiniset kuumemittarit – osa 3: kompaktien sähköisten

kuumemittarien toiminta (ei ennustavat ja ennustavat) maksimilaitteella.

Merkki Syy Korjaus

(alhainen)

Näkyy, kun anturin havaitsema

lämpötila on alle 32 °C.

Tämä ei ole virhe, ja lämpö

voidaan mitata.

(korkea)

Näkyy, kun anturin havaitsema

lämpötila on yli 42 °C.

Jäähdytä anturiosa ja mittaa

sitten lämpö.

Kuumemittari saattaa olla

vaurioitunut.

Ota yhteys lähimpään

valtuutettuun OMRON-

jälleenmyyjään.

Kuumemittaria on säilytetty yli

40 °C:n lämpötilassa.

Anna kuumemittarin sopeutua

huoneenlämpötilaan jättämällä

se huoneeseen 10–40 °C:n

lämpötilaan. Mittaa sitten

lämpötila.

Kuumemittaria on säilytetty alle

10 °C:n lämpötilassa.

Ilman lämpötila

näkyvissä

Näkyy, kun ympäristön lämpötila on

yli 32 °C.

Jäähdytä anturiosa ja mittaa

sitten lämpö.

Tuotetyyppi Digitaalinen kuumemittari

Tuotteen nimi: i-Temp

Tuotenumero: MC-670-E

Virtalähde: 3,0 VDC, 1 CR2016 litiumnappiparisto

Tehonkulutus: 0,02 W

Pariston kesto: Noin 1100 lukemaa (käytettäessä kerran päivässä summeri-

ilmoitukseen saakka)

Anturiosa: Termistori

Mittausmenetelmä: Varsinainen mittaus (ei ennustava)

Mittauskohta: Suu tai kainalo

Lämpötilanäyttö: 3-numeroinen, +°C näyttö 0,1 asteen portain

Mittaustarkkuus: ± 0,1 °C (32,0–42,0 °C)

(mitattuna vakiohuoneenlämmössä 23 °C:ssa testaussäiliössä,

jonka lämpötilaa pidetään vakiona)

Mittausalue: 32,0–42,0 °C

Käyttöympäristön

lämpötila ja kosteus: Ympäristön lämpötila +10 – +40 °C,

Suhteellinen kosteus 30–85 %

Säilytysympäristön

lämpötila ja kosteus: Ympäristön lämpötila -20 – +60°C,

Suhteellinen kosteus 10–95 %

Paino: Noin 27 g (paristo asennettuna)

Ulkomitat: 34,0 mm (l) × 125,2 mm (p) × 15,0 mm (s)

Pakkauksen sisältö: Koeparisto (litiumnappiparisto CR2016), säilytyskotelo,

ohjelehtinen.

EI MITTAUKSEEN

PERÄAUKOSTA

VEDENKESTÄVÄ

= Tyyppi B

Digitalt termometer Norsk

A. Sensortupp

B. Display

C. På/av-knapp

D. Oppbevaringsetui

Innledning

Takk for at du kjøpte et OMRON i-Temp digitalt

termometer.

Termometeret gir en sikker, nøyaktig og rask

temperaturmåling. Du kan måle temperaturen

enten i munnen eller i armhulen.

Les denne bruksanvisningen nøye før du

bruker OMRON i-Temp digitalt termometer.

Kontakt lege hvis du har spørsmål om

spesifikke temperaturer.

Merk: Termometeret kan ikke brukes til å

måle temperaturen i rektum

(endetarmsåpningen).

Viktige merknader om sikkerhet

For å sikre at du bruker produktet riktig må du

alltid følge sikkerhetstiltakene, inkludert

forholdsreglene, som er angitt nedenfor.

Advarsel

• Vær oppmerksom på at ulike fysiske forhold

kan påvirke måleresultatet. Oppsøk lege hvis

termometeret måler unormal temperatur over

lengre tid.

• Sitt eller ligg stille under målingen.

• Oppbevar termometeret og de små delene

utilgjengelig for barn. Ikke la barn ta

temperaturen på seg selv uten tilsyn.

• Ikke bruk termometeret når det er vått.

• Dette termometeret skal bare brukes til å

måle temperaturen i munnen eller armhulen.

Det skal ikke brukes til å måle temperaturen

andre steder (rektum osv.). Dette vil føre til

unøyaktig måling.

Forsiktig

Håndter termometeret med forsiktighet, og

ikke bruk det til noe annet enn den tiltenkte

bruken på mennesker. Ikke utsett

termometeret for støt. Utskiftning og kassering

av batteriet må gjøres i henhold til

retningslinjene i denne bruksanvisningen og

nasjonale bestemmelser. Ikke forsøk å

demontere eller reparere termometeret. Etter

bruk må termometeret desinfiseres, spesielt

hvis det brukes av flere enn en person. Se

"6. Rengjøring og desinfisering".

GENERELLE SIKKERHETSFORHOLDS-

REGLER

Termometeret er ikke vanntett, det må derfor

ikke legges i vann eller annen væske.

1. Riktig måling

Målenøyaktigheten kan ikke garanteres hvis

du bruker feil metode for å måle temperaturen.

I munnen (for personer over 4 år):

Munnen må være lukket i opptil 5 minutter før

målingen starter.

• Plasser termometeret under tungen, slik at

det hviler mot venstre eller høyre side av

tungeroten. (Fig. 1)

• Trykk tungen ned over termometeret for å

holde det på plass.

• Hold i termometeret for å hindre at det

beveger seg rundt i munnen. (Fig. 2)

I armhulen:

• Plasser sensortuppen midt i armhulen.

(Fig. 3)

• Trykk armen innover mot kroppen (lett trykk)

for å holde termometeret på plass. (Fig. 4)

Det følgende kan føre til feil måleresultat:

• Kraftig svetting i armhulen

Korriger: Tørk av eventuell svette i

armhulen før måling av temperaturen.

• Måling av temperaturen etter at man har

ligget under dynen i lang tid.

2. Bruke termometeret

1. Ta termometeret ut av oppbevaringsetuiet

og trykk på på/av-knappen. (Fig. 5)

Resultatet fra forrige måling vises i et par

sekunder. (Fig. 6)

2. Bruk termometeret i munnen eller i

armhulen i henhold til det som er beskrevet

under "1. Riktig måling".

Merk: Når du foretar en måling, vises

enten temperaturen eller L. (Fig. 7)

3. Når målingen er ferdig, piper termometeret

tre ganger etter cirka 60–120 sekunder

(avhengig av hvor målingen foretas og

omgivelsestemperaturen). Ta termometeret

vekk fra målestedet og les av resultatet.

(Fig. 8)

Lydsignalvarsling

I armhulen: cirka 120 sekunder /

I munnen: cirka 60 sekunder

Merk: Denne tiden er basert på en

omgivelsestemperatur på 23 grader.

4. Slå av termometeret. Hvis du holder nede

på/av-knappen i to sekunder eller mer,

høres det en pipelyd, og termometeret slås

av.

Termometeret må rengjøres og desinfiseres

før det legges inn i etuiet igjen.

Du kan fortsette å foreta målinger i opptil

10 minutter etter at du startet. (Fig. 9)

Hvis du foretar målinger i løpet av et

tidsrom på 10 minutter, piper termometeret

tre ganger og displayet endres som vist i

illustrasjonen. (Fig. 10)

Merk:

• Måleresultatet lagres automatisk i minnet.

• Slå av termometeret manuelt for å spare

batteriet. Termometeret slår seg av

automatisk etter 1 minutt når det er brukt,

eller når det er slått på, men ikke brukt.

3. Skifte batteriet

Batteri: Litium knappebatteri CR2016 (kjøpes

i vanlige butikker)

Indikator for utskiftning av batteri ( )

Skift batteriet når denne indikatoren vises når

termometeret slås på.

1. Skru løs skruen på undersiden av

termometeret med en liten skrutrekker, og

fjern dekselet. (Fig. 11)

2. Ta av dekselet og ta ut batteriet ved hjelp av

en tynn, stiv gjenstand.

Merk: Vær forsiktig, batteriet kan sprette

ut. (Fig. 12)

3. Sett inn det nye batteriet med siden merket

med + vendt opp (se diagrammet).

Kontroller at du setter inn batteriet på riktig

måte. (Fig. 13)

4. Sett på plass batteridekselet og skru fast

skruen igjen. (Fig. 14)

4. Indikasjoner i displayet og feilsøking

5. Stell og vedlikehold

Hold termometeret rent.

• Termometeret er ikke vanntett. Unngå at det

kommer vann eller andre væsker inn i

termometeret.

• Rengjør termometeret med en myk, ren klut,

ikke bruk andre metoder. Se "6. Rengjøring

og desinfisering".

Oppbevar termometeret i

oppbevaringsetuiet.

• Ikke oppbevar termometeret på følgende

steder. Det kan skade det.

- Våte steder.

- Svært varme og fuktige steder, og steder

der termometeret utsettes for direkte sollys.

Steder i nærheten av oppvarmingsanlegg,

støvete steder eller steder der

saltkonsentrasjonen i luften er høy.

- Steder der termometeret vil bli liggende

skrått eller bli utsatt for støt eller

vibrasjoner.

- Steder der det oppbevares farmasøytiske

produkter eller etsende gasser.

6. Rengjøring og desinfisering

OMRON anbefaler at termometeret tørkes av med en fuktig klut. Til desinfisering kan 70 %

etanol eller isopropylalkohol brukes. Sensordelen på termometeret må ikke desinfiseres ved å

legge den i alkohol eller varmt vann (vann over 50 °C).

Forsiktig

Termometertuppen inneholder nikkel.

7. Spesifikasjoner

Merk:

• Dette OMRON-produktet er produsert i henhold til det strenge kvalitetssystemet til OMRON

Healthcare Co. Ltd., Japan.

• Spesifikasjonene kan endres uten forhåndsvarsel.

• Dette termometeret inneholder ingen deler det kan utføres service på. OMRON anbefaler at

nøyaktigheten kontrolleres annethvert år av en representant for OMRON.

Garanti

Dette produktet garanteres av Omron i 3 år etter innkjøpsdatoen. Skader som skyldes feil

håndtering, omfattes ikke av garantien.

Batterier og emballasje omfattes heller ikke av garantien. Alle andre skadeerstatningskrav

utelukkes. Et garantikrav må ledsages av kjøpskvitteringen.

Les instruksjonene i denne bruksanvisningen nøye.

Dette utstyret oppfyller bestemmelsene i EU-direktiv 93/42/EØF om medisinsk utstyr og den

europeiske standarden EN12470:2000 om kliniske termometre, del 3: Ytelse til kompakte

elektriske termometre (ikke-prediktive og prediktive) med maksimal enhet.

Indikator Årsak Løsning

(lav)

Vises når temperaturen i

sensordelen er lavere enn 32 °C.

Dette er ikke en feil, du trenger

derfor ikke å ta hensyn til dette.

Temperaturen kan måles.

(høy)

Vises når temperaturen i

sensordelen er høyere enn 42 °C.

Avkjøl sensordelen og mål

temperaturen.

Termometeret kan være skadet. Kontakt nærmeste autoriserte

OMRON-forhandler.

Termometeret er blitt oppbevart ved

en temperatur over 40 °C.

La termometeret tilpasse seg

romtemperatur ved å la det ligge

i romtemperatur (mellom 10 °C

og 40 °C). Deretter kan

temperaturen måles.

Termometeret er blitt oppbevart ved

en temperatur under 10 °C.

Visning av

lufttemperaturen

Vises når omgivelsestemperaturen

er over 32 °C.

Avkjøl sensordelen og mål

temperaturen.

Produkttype: Digitalt termometer

Produktnavn: i-Temp

Produktnummer: MC-670-E

Strømforsyning: 3,0 VDC, 1 CR2016 litium knappebatteri

Strømforbruk: 0,02 W

Batteriets levetid: Cirka 1100 målinger (hvis det brukes en gang daglig til

lydsignalvarslingen)

Sensor: Te rm i s to r

Målemetode: Faktisk måling (ikke-prediktiv)

Målesteder: Munn (oralt) eller armhule

Temperaturvisning: 3-sifret, visning av +°C i trinn på 0,1 grad

Målenøyaktighet: ± 0,1 °C (32,0 til 42,0 °C)

(måling ved en standard romtemperatur på 23 °C i en testtank

med konstant temperatur)

Måleområde: 32,0 til 42,0 °C

Omgivelsestemperatur og

-fuktighet (bruk): Omgivelsestemperatur +10 til +40 °C,

relativ fuktighet 30-85 % RH

Omgivelsestemperatur og

-fuktighet (oppbevaring): Omgivelsestemperatur -20 til +60 °C,

relativ fuktighet 10-95 % RH

Vekt: Cirka 27 g (med batteri)

Utvendige mål: 34,0 mm (b) × 125,2 mm (l) × 15,0 mm (d)

Innholdet i pakken: Testbatteri (litium knappebatteri CR2016), oppbevaringsetui,

bruksanvisning.

SKAL IKKE BRUKES

I REKTUM

IKKE

VANNTETT

= Type B

Digital febertermometer Svenska

A. Avkänningsspets

B. Displayfönster

C. PÅ/AV-knapp

D. Fodral

Inledning

Tack för att du har köpt OMRON i-Temp Digital

febertermometer.

Febertermometern du har köpt erbjuder en

säker, korrekt och snabb temperaturavläsning.

Du kan mäta temperaturen antingen i munnen

(oralt) eller i armhålan.

Läs instruktionsboken noggrant innan du

använder din OMRON i-Temp Digitala

febertermometer. Kontakta läkare om du har

några frågor gällande speciella temperaturer.

Anmärkning: Febertermometern kan inte

användas för att mäta temperaturen i

ändtarmen (rektal temperatur).

Viktiga säkerhetsanmärkningar

För att säkerställa korrekt användning av

produktens grundläggande funktion, skall

säkerhetsåtgärder inklusive

försiktighetsåtgärderna som listas nedan alltid

följas.

Varning

• Vänligen observera att

temperaturavläsningen kan påverkas av

olika fysiska förhållanden. Vänligen kontakta

en läkare om febertermometern mäter

onormala temperaturer under en längre

tidsperiod.

• Vänligen var stilla under mätningen.

• Förvara febertermometern och dess små

delar utom räckhåll för barn. Tillåt inte barn

att ta temperaturen ensamma.

• Försök inte utföra mätningar när

febertermometern är våt.

• Denna febertermometer är endast utformad

att mäta temperaturen i munnen eller i

armhålan. Mät inte temperaturen på andra

ställen (ändtarmen etc). Om så sker blir

mätningen inte korrekt.

Försiktighet

Hantera febertermometern försiktigt och

använd den inte för annat än den avsedda

användningen på människor. Utsätt inte

febertermometern för stötar. Byte och avyttring

av batteriet måste ske enligt handboken och i

enlighet med lokal lagstiftning. Försök inte ta

isär eller reparera febertermometern. Efter

varje användning, desinficera

febertermometern speciellt om enheten

används av mer än en person. Vänligen se

"6. Rengöring och Desinfektion".

ALLMÄNNA SÄKERHETSANMÄRKNINGAR

Sänk aldrig ned febertermometern i vätska

eftersom den inte är vattentät.

1. Korrekt mätning

Mätningens precision kan inte säkerställas om

metoden som används för att mäta

temperaturen är inkorrekt.

Oral användning (från 4 år och uppåt):

Munnen skall vara stängd upp till 5 minuter

innan du läser av mätningen.

• Placera febertermometern i munnen under

tungan så att den vilar till vänster eller höger

om tungroten. (Fig. 1)

• Använd tungan för att trycka ned

febertermometern på plats.

• Håll i febertermometern för att hindra den

från att åka runt i munnen. (Fig. 2)

Användning i armhålan:

• Placera avkänningsspetsen i mitten av

armhålan. (Fig. 3)

• Fäst avkänningsspetsen under armen, och

använd armen för att trycka lätt inåt. (Fig. 4)

Följande kan resultera i inkorrekta

mätningar.

• Omfattande transpiration i armhålan

Korrigera: Torka bort eventuell svett i

armhålan innan du mäter temperaturen.

• Om du tar temperaturen efter att du har legat

under filtar en längre stund.

2. Användning av febertermometern

1. Ta ur febertermometern ur fodralet och

tryck på PÅ/AV-knappen. (Fig. 5)

Resultatet från den tidigare mätningen

visas några sekunder. (Fig. 6)

2. Placera febertermometern i

mätningsposition enligt beskrivningen i

"1. Korrekt mätning".

Anmärkning: Antingen visas

temperaturen eller "L" när en mätning

genomförs. (Fig. 7)

3. När avläsningen är klar, sänder

febertermometern ett ljud [beep] tre gånger

efter cirka 60 till 120 sekunder (beroende

på mätningsplatsen och den omgivande

temperaturen). Flytta febertermometern

från mätningsplatsen och läs resultatet.

(Fig. 8)

Tiden för ljudsignalmeddelande

Armhåla: cirka 120 sekunder /

Oralt: cirka 60 sekunder

Anmärkning: Tiden för

ljudsignalmeddelande är baserad på en

omgivande temperatur på 23 grader.

4. Koppla från febertermometern. Om du

håller PÅ/AV-knappen nedtryckt i två

sekunder eller mer, sänder

febertermomentern ett ljud och stängs av.

Rengör och desinficera innan du sätter

tillbaka febertermometern i fodralet.

Du kan fortsätta att mäta en temperature i

upp till 10 minuter från den tid du startade.

(Fig. 9)

Om mätningen sker i 10 minuter, sänder

febertermometern ett ljud tre gånger och

displayen ändras enligt bilden. (Fig. 10)

Anmärkningar:

• Avläsningen lagras automatiskt i minnet.

• Koppla från febertermometern manuellt

för att spara batteriet. Den kopplas från

automatiskt 1 minut efter användning eller

när den kopplas på men inte används.

3. Batteribyte

Batteri: Lithium knappbatteri CR2016

(tillgängligt i handeln)

Indikator för batteribyte ( )

Byt batteriet när indikatorn för batteribyte visas

när febertermometern kopplas på.

1. Ta bort skruven på undersidan av

febertermometern med en liten skruvmejsel

och ta bort luckan. (Fig. 11)

2. Använd en tunn stel stav för att ta bort

luckan och batteriet.

Anmärkning: Var försiktig eftersom

batteriet kan hoppa upp. (Fig. 12)

3. Sätt i det nya batteriet med "+" polen uppåt

enligt bilden i diagrammet. Kontrollera att

batteriet sätts i med korrekt polaritet.

(Fig. 13)

4. Sätt tillbaka batteriluckan och sätt tillbaka

och skruva fast skruven. (Fig. 14)

4. Display-indikationer och Felsökning

5. Skötsel och underhåll

Håll febertermometern ren.

• Febertermometern är inte vattentät. Tillåt inte

att vatten eller annan vätska kommer in i

enheten.

• Använd ingen annan metod för rengöring än

avtorkning med en mjuk ren tygtrasa.

Vänligen se avsnittet "6. Rengöring och

Desinfektion" för mer instruktioner.

Förvara febertermometern i fodralet.

• Förvara inte febertermometern på följande

platser. Om så sker kan febertermometern

skadas.

- Våta platser.

- Platser med hög värme och luftfuktighet

eller platser som är utsatta för direkt solljus.

Platser nära ett värmeelement, dammiga

platser eller miljöer med hög

saltkoncentration i luften.

- Platser där enheten utsätts för lutning,

stötar eller vibration.

- Farmaceutiska lagringsutrymmen eller

platser där det finns frätande gas.

6. Rengöring och Desinfektion

OMRON rekommenderar att enheten torkas av med en fuktig tygtrasa. För desinfektion kan

70% etanol eller isopropylalkohol användas. Försök inte desinficera febertermometerns

avkänningsdel genom att sänka ned den i alkohol eller hett vatten (vatten över 50°C).

Försiktighet

Termometerns spets innehåller nickel.

7. Specifikationer

Anmärkningar:

• Denna OMRON-produkt tillverkas enligt det strikta kvalitetssystemet för OMRON Healthcare

Co. Ltd., Japan.

• Specifikationerna kan ändras utan föregående meddelande.

• Denna febertermometer innehåller inte några servicedelar. OMRON rekommenderar att

precisionen kontrolleras vartannat år av en OMRON-representant.

Garanti

Denna produkt har garanti via Omron i 3 år efter inköpsdatum. Eventuell skada orsakad av

inkorrekt hantering täcks inte av garantin.

Batterier och förpackning är också exkluderade från garantin. Alla andra skadekrav exkluderas.

Inköpskvittot måste medfölja garantikravet.

Läs instruktionerna i denna handbok noggrant.

Denna enhet uppfyller kraven i EU-direktivet 93/42/EEC (Medical Device Directive) och den

europeiska standarden EN12470:2000, Kliniska febertermometrar - Del 3: Prestanda för

kompakta elektriska febertermometrar (icke-förutsägbara och förutsägbara) med högsta enhet.

Indikator Orsak Åtgärd

(låg)

Visas när temperaturen i

avkänningsdelen är lägre än 32°C.

Detta är inget fel varför det kan

ignoreras och temperaturen kan

mätas.

(hög)

Visas när temperaturen i

avkänningsdelen är högre än 42°C.

Kyl ned avkänningsdelen och

mät sedan temperaturen.

Febertermometern (i sig själv) kan

skadas.

Vänligen kontakta din närmaste

auktoriserade OMRON-

återförsäljare.

Febertermometern förvarades i en

temperatur över 40°C.

Anpassa febertermometern till

rumstemperatur genom att låta

den ligga i ett rum med en

temperatur mellan 10°C och

40°C. Mät sedan temperaturen.

Febertermometern förvarades i en

temperatur under 10°C.

Lufttemperatur

visas

Visas när den omgivande

temperaturen är över 32°C.

Kyl ned avkänningsdelen och

mät sedan temperaturen.

Produkttyp: Digital febertermometer

Produktnamn: i-Temp

Produktnummer: MC-670-E

Strömförsörjning: 3,0V DC, 1 CR2016 Lithium knappbatteri

Strömförbrukning: 0,02 W

Batteriets livslängd: Cirka 1 100 avläsningar (om den används en gång per dag tills

summermeddelande avges)

Avkänningsenhet: Te r m i s to r

Mätningsmetod: Faktisk mätning (icke-förutsägbar)

Mätställe: Mun (oralt) eller armhåla (axillärt)

Temperaturdisplay: 3-siffrig, +°C visar ökning i steg om 0,1 grader

Mätningsprecision: ± 0,1°C (32,0 till 42,0°C)

(vid mätning i standard rumstemperatur 23°C i en provbehållare

med konstant temperatur)

Mätningsområde: 32,0 till 42,0°C

Användningsmiljöns

temperatur och

luftfuktighet:

Omgivande temperatur +10 till +40°C,

Relativ luftfuktighet 30-85%RH

Förvaringsmiljöns

temperatur och

luftfuktighet:

Omgivande temperatur -20 till +60°C,

Relativ luftfuktighet 10-95%RH

Vikt: Cirka 27g (med installerat batteri)

Externa mått: 34,0 mm (B) × 125,2 mm (L) × 15,0 mm (D)

Förpackningens innehåll: Testbatteri (Lithium knappbatteri CR2016), fodral,

instruktionsark.

EJ FÖR

REKTALT BRUK

INTE

VATTENTÄT

= Typ B

Digitale koortsthermometer Nederlands

A. Sensortip

B. Display

C. AAN/UIT-knop

D. Opberghuls

Inleiding

Hartelijk dank dat u een OMRON i-Temp

Digitale koortsthermometer hebt aangeschaft.

De thermometer die u hebt aangeschaft, biedt

u een veilige, nauwkeurige en snelle

temperatuurmeting. U kunt uw temperatuur

opnemen in de mond (oraal) of in de oksel

(axillair).

Lees deze handleiding goed door voordat u

uw OMRON i-Temp Digitale

koortsthermometer gaat gebruiken. Neem als

u vragen hebt over specifieke temperaturen

contact op met uw arts.

Opmerking: De thermometer kan niet worden

gebruikt om uw temperatuur op te nemen in de

anus (rectale temperatuur).

Belangrijke opmerkingen inzake veiligheid

Om er zeker van te zijn dat u dit apparaat op

de juiste wijze gebruikt, moet u zich altijd

houden aan veiligheidsmaatregelen,

waaronder de volgende

voorzorgsmaatregelen.

Waarschuwing

• Let erop dat de temperatuurmeting kan

worden beïnvloed door verschillende fysieke

omstandigheden. Raadpleeg een arts als de

thermometer gedurende een langere periode

afwijkende temperaturen meet.

• Tijdens het meten mag u niet bewegen.

• Houd de thermometer en de kleine

onderdelen ervan buiten het bereik van

kinderen. Laat kinderen niet zonder toezicht

hun temperatuur opnemen.

• Probeer geen meting uit te voeren als de

thermometer nat is.

• Deze thermometer is uitsluitend ontworpen

om de temperatuur op te nemen in de mond

of in de oksel. Neem de temperatuur niet op

andere plaatsen op (bijv. in de anus). Als u

dit toch doet, krijgt u geen juiste

meetwaarden.

Let op

Hanteer de thermometer voorzichtig en

gebruik hem niet voor iets anders dan voor het

beoogde gebruik bij mensen. Stel de

thermometer niet bloot aan schokken. Het

vervangen en afvoeren van de batterij moet

worden uitgevoerd zoals is beschreven in

deze handleiding en in overeenstemming met

de landelijke regelgeving. Probeer de

thermometer niet uit elkaar te halen of te

repareren. Desinfecteer de thermometer na

elk gebruik, in het bijzonder wanneer deze

door meer dan één persoon wordt gebruikt.

Zie “6. Reinigen en desinfecteren”.

ALGEMENE VEILIGHEIDSMAATREGELEN

Dompel deze thermometer nooit onder in

enige vloeistof; de termometer is niet

waterbestendig.

1. Correct meten

De nauwkeurigheid van de temperatuurmeting

kan niet worden gegarandeerd wanneer de

gebruikte meetmethode niet juist is.

Oraal gebruik (vanaf een leeftijd van 4 jaar):

De mond moet gedurende 5 minuten gesloten

blijven voordat u een meting start.

• Plaats de thermometer in de mond onder de

tong, zodat de punt links of rechts van de

tongwortel blijft liggen. (Fig. 1)

• Duw de tong omlaag om de thermometer op

zijn plaats te houden.

• Houd de thermometer vast om te voorkomen

dat hij wegglijdt in de mond. (Fig. 2)

Gebruik in de oksel (axillair):

• Plaats de sensortip in het midden van de

oksel. (Fig. 3)

• Klem de sensortip vast onder de arm door

uw arm licht naar binnen te drukken. (Fig. 4)

De volgende situaties kunnen tot onjuiste

metingen leiden.

• Hevige transpiratie in de oksel

Corrigeren: Veeg het zweet uit de oksel weg

voordat u de temperatuur opneemt.

• Temperatuur opnemen nadat u lange tijd

onder de dekens hebt gelegen.

2. Gebruik van de thermometer

1. Haal de thermometer uit de opberghuls en

druk op de AAN/UIT-knop. (Fig. 5)

De waarde van de laatste meting wordt

gedurende enkele seconden op het display

weergegeven. (Fig. 6)

2. Plaats de thermometer op de plaats waar u

wilt meten (zie “1. Correct meten”).

Opmerking: Terwijl u de temperatuur

opneemt, wordt of “L” of de temperatuur

weergegeven. (Fig. 7)

3. Als de meting is voltooid, piept de

thermometer driemaal. Dit gebeurt na

ongeveer 60 tot 120 seconden (afhankelijk

van de plaats waar u meet en van de

omgevingstemperatuur). Verwijder de

thermometer van de plaats van meting en

lees de temperatuur af. (Fig. 8)

Tijd voordat piepsignaal klinkt

Oksel: ongeveer 120 seconden /

Oraal: ongeveer 60 seconden

Opmerking: De tijd voordat het

piepsignaal klinkt is gebaseerd op een

omgevingstemperatuur van 23 graden.

4. Zet de thermometer uit. Als u de AAN/UIT-

knop twee seconden of langer ingedrukt

houdt, geeft de thermometer een

piepsignaal en schakelt hij uit.

Reinig en desinfecteer de thermometer

voordat u hem in de opberghuls

terugplaatst.

Vanaf het moment dat u begint met meten,

kunt u maximaal 10 minuten doorgaan met

het opnemen van de temperatuur. (Fig. 9)

Als een meting over een periode van 10

minuten wordt uitgevoerd, piept de

thermometer driemaal en verandert het

display zoals is weergegeven. (Fig. 10)

Opmerkingen:

• De meetwaarde wordt automatisch in het

geheugen opgeslagen.

• Zet de thermometer met de hand uit om

de batterij te sparen. Hij schakelt 1 minuut

na gebruik, of nadat hij is aangezet maar

niet wordt gebruikt, automatisch uit.

3. De batterij vervangen

Batterij: Lithium knoopcelbatterij CR2016

(commercieel verkrijgbaar)

Indicator batterij vervangen ( )

Vervang de batterij wanneer de indicator voor

batterij vervangen verschijnt wanneer u de

thermometer aanzet.

1. Verwijder met een kleine schroevendraaier

de schroef aan de onderzijde van de

thermometer en neem de kap weg.

(Fig. 11)

2. Verwijder het kapje en de batterij met

behulp van een dun onbuigbaar staafje.

Opmerking: Let op! De batterij kan

eruitschieten. (Fig. 12)

3. Plaats de nieuwe batterij met de “+”-pool

naar boven (zie tekening). Zorg ervoor dat

de polen van de batterij de juiste kant op

wijzen. (Fig. 13)

4. Plaats de kap van het batterijvak terug en

draai de schroef weer vast. (Fig. 14)

4. Indicaties op het display en het oplossen van problemen

5. Verzorging en onderhoud

Houd de thermometer schoon.

• De thermometer is niet waterbestendig. Zorg

dat er geen water of andere vloeistof in de

thermometer komt.

• Gebruik geen andere reinigingsmethode dan

het schoonvegen met een zachte schone

doek. Zie voor verdere aanwijzingen

“6. Reinigen en desinfecteren”.

Bewaar de thermometer in de opberghuls.

• Bewaar de thermometer niet op

onderstaande plaatsen. De thermometer kan

anders beschadigd raken.

- Natte plaatsen.

- Plaatsen met hoge temperatuur en

vochtigheid, en plaatsen die zijn

blootgesteld aan direct zonlicht. Plaatsen

dicht bij de verwarming, stoffige plaatsen en

omgevingen met hoge zoutconcentraties in

de lucht.

- Plaatsen waar de thermometer scheef staat

of wordt blootgesteld aan schokken of

trillingen.

- Plaatsen waar geneesmiddelen worden

bewaard of waar corrosieve gassen

aanwezig zijn.

6. Reinigen en desinfecteren

OMRON raadt aan om de thermometer schoon te vegen met een vochtige doek. Om te desinfecteren

kunt u 70% ethanol of isopropylalcohol gebruiken. Probeer het sensorgedeelte van de thermometer

niet te desinfecteren door hem in alcohol of in heet water (warmer dan 50°C) te dompelen.

Let op

Het uiteinde van de thermometer bevat nikkel.

7. Specificaties

Opmerkingen:

• Dit OMRON-product is vervaardigd onder het strikte kwaliteitsborgingssysteem van OMRON

Healthcare Co. Ltd., Japan.

• De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

• Deze thermometer bevat geen onderdelen die onderhoud nodig hebben. OMRON raadt aan

om eenmaal per twee jaar de nauwkeurigheid te laten controleren door een vertegenwoordiger

van OMRON.

Garantie

Dit product wordt door OMRON gegarandeerd gedurende 3 jaar vanaf de aankoopdatum.

Schade als gevolg van onjuist gebruik valt niet onder de garantie.

Batterijen en verpakking zijn ook uitgesloten van de garantie. Alle andere schadeclaims zijn

uitgesloten. Bij een beroep op de garantie moet het aankoopbewijs worden overlegd.

Lees de aanwijzingen in deze handleiding goed door.

Dit apparaat voldoet aan de EG-richtlijn 93/42/EEG (Medische hulpmiddelen) en aan de

Europese norm EN12470:2000, Medische thermometers - Deel 3: Prestatie van compacte

elektrische (extrapolerende en niet-extrapolerende) thermometers met maximaalelement.

Indicator Oorzaak Oplossing

(laag)

Weergegeven als de temperatuur

van het sensorgedeelte lager is dan

32°C.

Dit is geen foutmelding; u kunt

het negeren en de temperatuur

opnemen.

(hoog)

Weergegeven als de temperatuur

van het sensorgedeelte hoger is dan

42°C.

Koel het sensorgedeelte af en

neem daarna de temperatuur op.

De thermometer kan beschadigd

zijn.

Neem contact op met de

dichtstbijzijnde erkende

OMRON-leverancier.

De thermometer is bewaard bij een

temperatuur hoger dan 40°C.

Laat de thermometer op

kamertemperatuur komen door

hem in een kamer te leggen bij

een temperatuur tussen 10°C en

40°C. Neem daarna de

temperatuur op.

De thermometer is bewaard bij een

temperatuur lager dan 10°C.

Temperatuur van de

lucht wordt

weergegeven

Weergegeven wanneer de

omgevingstemperatuur hoger is dan

32°C.

Koel het sensorgedeelte af en

neem daarna de temperatuur op.

Soort product: Digitale koortsthermometer

Productnaam: i-Temp

Productnummer: MC-670-E

Voeding: 3,0V DC, 1 CR2016 lithium knoopcelbatterij

Stroomverbruik: 0,02 W

Levensduur batterij: Ongeveer 1100 metingen (bij gebruik eenmaal per dag totdat

het piepsignaal klinkt)

Temperatuursensor: Thermistor

Meetmethode: Actuele meting (niet-extrapolerend)

Lichaamslocatie van de

meting: Mond (oraal) of oksel (axillair)

Temperatuurweergave: 3-cijferig +°C display in stappen van 0,1 graad

Meetnauwkeurigheid: ± 0,1°C (32,0 tot 42,0°C)

(wanneer wordt gemeten bij een standaard kamertemperatuur

van 23°C in een testreservoir dat op een constante temperatuur

wordt gehouden)

Meetbereik: 32,0 tot 42,0°C

Omgevingstemperatuur

en vochtigheid voor

gebruik:

Omgevingstemperatuur +10 tot +40°C,

relatieve vochtigheid 30-85% RV

Omgevingstemperatuur

en vochtigheid voor

bewaren:

Omgevingstemperatuur -20 tot +60°C,

relatieve vochtigheid 10-95% RV

Gewicht: Ongeveer 27g (met geplaatste batterij)

Buitenafmetingen: 34,0 mm (b) × 125,2 mm (l) × 15,0 mm (d)

Inhoud van de

verpakking:

Testbatterij (lithium knoopcelbatterij CR2016), opberghuls,

instructieblad.

NIET RECTAAL

E GEBRUIKEN

NIET WATER-

BESTENDIG

= Type B

Ψηφιακό θερµόµετρο Ελληνική

A. Άκρο αισθητήρα

B. Παράθυρο οθόνης

C. Κουμπί λειτουργίας

D. Θήκη φύλαξης

Εισαγωγή

Ευχαριστούμε που αγοράσατε το ψηφιακό

θερμόμετρο OMRON i-Temp.

Το θερμόμετρο που αγοράσατε παρέχει

ασφαλείς, ακριβείς και γρήγορες μετρήσεις

θερμοκρασίας. Μπορείτε να μετρήσετε την

θερμοκρασία είτε από το στόμα (στοματική

μέτρηση) είτε από την μασχάλη (μασχαλιαία

μέτρηση).

Διαβάστε προσεκτικά αυτό το εγχειρίδιο

οδηγιών πριν χρησιμοποιήσετε το ψηφιακό

θερμόμετρο OMRON i-Temp. Επικοινωνήστε

με το γιατρό σας εάν έχετε απορίες σχετικά με

συγκεκριμένες θερμοκρασίες.

Σημείωση:Το θερμόμετρο δεν μπορεί να

χρησιμοποιηθεί για την μέτρηση της

θερμοκρασίας στον ορθό (πρωκτική

θερμοκρασία).

Σημαντικές σημειώσεις για την ασφάλεια

Για να διασφαλίσετε τη σωστή χρήση των

βασικών λειτουργιών του προϊόντος πρέπει να

τηρείτε πάντα τα μέτρα ασφάλειας, καθώς και

τις προφυλάξεις που παρατίθενται παρακάτω.

Προειδοποίηση

•Ηένδειξη θερμοκρασίας μπορεί να

επηρεαστεί από διάφορες φυσικές συνθήκες.

Συμβουλευθείτε έναν γιατρό εάν το

θερμόμετρο μετρά ανώμαλες τιμές

θερμοκρασίας για μεγάλο χρονικό διάστημα.

•Μην κινήστε κατά τη διάρκεια της μέτρησης.

•Διατηρήστε το θερμόμετρο και τα μικρά

εξαρτήματά του μακριά από παιδιά. Μην

αφήνετε παιδιά να μετρούν τη θερμοκρασία

τους χωρίς επιτήρηση.

•Μην επιχειρήσετε να πραγματοποιήσετε

μέτρηση όταν το θερμόμετρο είναι υγρό.

•Το θερμόμετρο έχει σχεδιαστεί για

πραγματοποίηση μετρήσεων μόνο από τη

μασχάλη ήαπό το στόμα. Μην

πραγματοποιείτε μετρήσεις σε άλλα μέρη του

σώματος (ορθός, κ.τ.λ.) Ηχρήση με αυτό τον

τρόπο δεν θα οδηγήσει σε ορθή μέτρηση.

Προσοχή

Χρησιμοποιείτε το θερμόμετρο με προσοχή και

μόνο σύμφωνα με την ενδεδειγμένη χρήση του

σε ανθρώπους. Μην εκθέτετε το θερμόμετρο

σε κραδασμούς. Ηαλλαγή και ηαπόρριψη της

μπαταρίας πρέπει να γίνεται σύμφωνα με αυτό

το εγχειρίδιο και τους κανονισμούς της χώρας.

Μην επιχειρήσετε να αποσυναρμολογήσετε ή

να επισκευάσετε το θερμόμετρο. Ύστ ερ α από

κάθε χρήση, απολυμαίνετε το θερμόμετρο,

ιδιαίτερα σε περίπτωση που ησυσκευή

χρησιμοποιείται από περισσότερα του ενός

άτομα. Ανατρέξτε στην ενότητα

«6. Καθαρισμός και απολύμανση».

ΓΕΝΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Μην εμβυθίζετε το θερμόμετρο σε

οποιοδήποτε υγρό καθώς δεν είναι

αδιάβροχοποιημένο.

1. Σωστή μέτρηση

Δεν μπορεί να διασφαλιστεί ηακρίβεια της

μέτρησης όταν ημέθοδος που χρησιμοποιείται

για τη μέτρηση της θερμοκρασίας δεν είναι

σωστή.

Στοματική χρήση (από 4 ετών και άνω):

Το στόμα πρέπει να παραμείνει κλειστό έως

5λεπτά πριν ξεκινήσει ημέτρηση.

•Τοποθε τήστε το θερμόμετρο στο στόμα κάτω

από τη γλώσσα έτσι, ώστε να ακουμπά στο

αριστερό ήτο δεξιό μέρος της ρίζας της

γλώσσας. (Fig. 1)

•Πιέζετε τη γλώσσα προς τα κάτω για να

διατηρήσετε το θερμόμετρο στη θέση του.

•Στερεώστε το θερμόμετρο ώστε να μην

γλιστρά στο στόμα. (Fig. 2)

Μασχαλιαία χρήση:

•Τοποθε τήστε το άκρο του αισθητήρα στο

κέντρο της μασχάλης. (Fig. 3)

•Στερεώστε το άκρο του αισθητήρα κάτω από

το βραχίονα και πιέστε ελαφρά προς τα μέσα

με τον βραχίονα. (Fig. 4)

Ενδέχεται να προκύψουν εσφαλμένες

μετρήσεις για τους παρακάτω λόγους:

•Έντονη εφίδρωση στη μασχαλιαία χώρα

Σωστό:Καθαρίστε την μασχάλη από τυχόν

εφίδρωση πριν τη λήψη της θερμοκρασίας.

•Ημέτρηση της θερμοκρασίας σε άτομο που

έχει παραμείνει σκεπασμένο με κουβέρτες

για μεγάλο χρονικό διάστημα.

2. Χρήση του θερμομέτρου

1. Βγάλτε το θερμόμετρο από τη θήκη

φύλαξης και πιέστε το κουμπί λειτουργίας.

(Fig. 5)

Το αποτέλεσμα της προηγούμενης

μέτρησης εμφανίζεται για μερικά

δευτερόλεπτα. (Fig. 6)

2. Τοποθετήστε το θερμόμετρο στο σημείο

μέτρησης, όπως περιγράφεται στην ενότητα

«1. Σωστή μέτρηση».

Σημείωση:Κατά τη μέτρηση εμφανίζεται η

θερμοκρασία ήηένδειξη «L». (Fig. 7)

3. Όταν ημέτρηση έχει ολοκληρωθεί, το

θερμόμετρο θα εκπέμψει ένα ηχητικό σήμα

[μπιπ] τρεις φορές ύστερα από 60 έως 120

δευτερόλεπτα περίπου (ανάλογα με το

σημείο της μέτρησης και τη θερμοκρασία

του περιβάλλοντος). Βγάλτε το θερμόμετρο

από το σημείο μέτρησης και διαβάστε το

αποτέλεσμα. (Fig. 8)

Χρόνοι ειδοποίησης βομβητή

Μασχάλη:περ. 120 δευτερόλεπτα /

Στόμα:περ. 60 δευτερόλεπτα

Σημείωση:Οι χρόνοι ειδοποίησης του

βομβητή έχουν οριστεί βάσει θερμοκρασίας

περιβάλλοντος 23 βαθμών.

4. Απενεργοποιήστε το θερμόμετρο. Αν

κρατήσετε πατημένο το κουμπί λειτουργίας

για δυο δευτερόλεπτα ήπερισσότερο, θα

ακούσετε ένα ηχητικό σήμα και το

θερμόμετρο θα απενεργοποιηθεί.

Καθαρίστε και απολυμάνετε πριν το

τοποθετήσετε ξανά στην προστατευτική

θήκη του.

Μπορείτε να λαμβάνετε μέτρηση για

διάστημα 10 λεπτών από τη στιγμή έναρξης

της μέτρησης.(Fig. 9)

Αν ημέτρηση λαμβάνεται για διάστημα άνω

των 10 λεπτών, τότε θα ακουστεί ένα

ηχητικό σήμα (μπιπ) τρεις φορές και η

ένδειξη θα μεταβλήθεί όπως φαίνεται

παρακάτω. (Fig. 10)

Σημειώσεις:

•Ημέτρηση θα αποθηκευτεί αυτόματα στη

μνήμη.

•Απενεργοποιήστε μη αυτόματα το

θερμόμετρο γιανα εξοικονομήσετε την

ισχύ της μπαταρίας. Θα σβήσει αυτόματα

1 λεπτό μετά τη χρήση ήαν το

ενεργοποιήσετε χωρίς να το

χρησιμοποιήσετε.

3. Αντικατάσταση μπαταρίας

Μπαταρία:Μπαταρία ρολογιού λιθίου

CR2016 (διατίθεται στην αγορά)

Ένδειξη για αντικατάσταση μπαταρίας

()

Αντικαταστήστε τη μπαταρία όταν εμφανιστεί η

ένδειξη αντικατάστασης της μπαταρίας ενώ το

θερμόμετρο είναι ενεργοποιημένο.

1. Αφαιρέστε τη βίδα από την κάτω πλευρά

του θερμομέτρου με ένα μικρό κατσαβίδι και

βγάλτε το κάλυμμα. (Fig. 11)

2. Αφαιρέστε τι κάλυμμα καιτη μπαταρία με

ένα λεπτό, σκληρό αντικείμενο.

Σημείωση:Προσέξτε καθώς ημπαταρία

μπορεί να πεταχτεί προς τα επάνω.

(Fig. 12)

3. Τοποθετήστε μια νέα μπαταρία με τον πόλο

«+» στραμμένο προς τα επάνω, όπως

δείχνει το διάγραμμα. Βεβαιωθείτε ότι η

μπαταρία έχει τοποθετηθεί με σωστή

πολικότητα. (Fig. 13)

4. Επανατοποθετήστε το κάλυμμα της

μπαταρίας καιτη βίδα και βιδώστε.

(Fig. 14)

4. Ενδείξεις οθόνης και αντιμετώπιση προβλημάτων

5. Φροντίδα και συντήρηση

Διατηρείτε το θερμόμετρο καθαρό.

•Το θερμόμετρο δεν είναι αδιαβροχοποιημένο.

Μην επιτρέπετε την εισροή νερού ήάλλων

υγρών στο θερμόμετρο.

•Μη χρησιμοποιείτε άλλη μέθοδο καθαρισμού

εκτός από το σκούπισμα με ένα μαλακό,

καθαρό πανί. Ανατρέξτε στην ενότητα

«6. Καθαρισμός και απολύμανση» για

περισσότερες οδηγίες.

Φυλάσσετε το θερμόμετρο στη θήκη

φύλαξής του.

•Μην φυλάσσετε το θερμόμετρο στους

παρακάτω χώρους. Σε αντίθετη περίπτωση,

μπορεί να προκληθεί βλάβη στο θερμόμετρο.

-Υγροί χώροι.

-Χώροι με υψηλή θερμοκρασία και υγρασία

ήχώροι εκτεθειμένοι σε άμεσο ηλιακό φως.

Χώροι που βρίσκονται κοντά σε συσκευές

θέρμανσης, σκόνη ήπεριβάλλοντα με

υψηλές συγκεντρώσεις αλάτων στον αέρα.

-Χώροι όπου ημονάδα εκτίθεται σε κλίση,

κραδασμούς ήδονήσεις.

-Χώροι ήθέσεις φύλαξης φαρμάκων όπου

υπάρχουν διαβρωτικά αέρια.

6. Καθαρισμός και απολύμανση

ΗOMRON συνιστά να σκουπίζετε τη συσκευή με νωπό ύφασμα. Για απολύμανση, μπορεί να

χρησιμοποιηθεί 70% αιθανόλης ήισοπροπυλικής αλκοόλης. Μην επιχειρήσετε να απολυμάνετε

το τμήμα ανίχνευσης του θερμομέτρου βυθίζοντάς το σε οινόπνευμα ήσε καυτό νερό (νερό άνω

των 50°C).

Προσοχή

Το άκρο του θερμόμετρου περιέχει Nίκελ.

7. Προδιαγραφές

Σημειώσεις:

•Αυτό το προϊόν OMRON παράγεται σύµφωνα µετο αυστηρό σύστηµαποιότητας της OMRON

Healthcare Co. Ltd., Ιαπωνία.

•Οι προδιαγραφές μπορεί να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

•Αυτό το θερμόμετρο δεν περιέχει κανένα επισκευάσιμο εξάρτημα. ΗOMRON συνιστά

επαλήθευση της ακρίβειας κάθε δύο χρόνια από αντιπρόσωπο της OMRON.

Εγγύηση

Αυτό το προϊόν είναι εγγυημένο από την Omron για 3 χρόνια από την ημερομηνία της αγοράς.

Κάθε βλάβη που προκαλείται από εσφαλμένη χρήση, δεν καλύπτεται από την εγγύηση.

Επίσης, οι μπαταρίες και ησυσκευασία εξαιρούνται από την εγγύηση. Όλες οι λοιπές

διεκδικήσεις αποζημίωσης εξαιρούνται. Κάθε διεκδίκηση βάσει εγγύησης πρέπει να υποβάλλεται

μαζί με την απόδειξη αγοράς.

Διαβάστε τις οδηγίες του εγχειριδίου προσεκτικά.

Ησυσκευή αυτή πληροί τις διατάξεις της οδηγίας EC 93/42/EEC (Οδηγία Περί Ιατρικών

Συσκευών) και του Ευρωπαϊκού Προτύπου EN12470:2000, Κλινικά θερμόμετρα - Μέρος 3:

Απόδοση ηλεκτρικών θερμομέτρων μικρού μεγέθους (μη προγνωστικά και προγνωστικά) με

διάταξη μεγίστου.

Ένδειξη Αιτία Διόρθωση

(χαμηλή)

Εμφανίζεται όταν ηθερμοκρασία του

τμήματος ανίχνευσης είναι μικρότερη

των 32°C.

Δεν πρόκειται για σφάλμα,

επομένως μπορεί να αγνοηθεί

καιημέτρηση θερμοκρασίας να

γίνει κανονικά.

(υψηλή)

Εμφανίζεται όταν ηθερμοκρασία του

τμήματος ανίχνευσης είναι

μεγαλύτερη των 42°C.

Αφήστε το τμήμα ανίχνευσης να

κρυώσει και κατόπιν μετρήστε τη

θερμοκρασία.

Το θερμόμετρο μπορεί να έχει

βλάβη.

Παρακαλούμε επικοινωνήστε με

τον πλησιέστερο

εξουσιοδοτημένο αντιπρόσωπο

της OMRON.

Το θερμόμετρο φυλασσόταν σε

χώρο με θερμοκρασία άνωτων

40°C.

Επιτρέψτε στο θερμόμετρο να

προσαρμοστεί στη θερμοκρασία

περιβάλλοντος αφήνοντάς το σε

χώρο με θερμοκρασία μεταξύ

των 10°C και 40°C. Κατόπιν

πραγματοποιήστε τη μέτρηση

της θερμοκρασίας.

Το θερμόμετρο φυλασσόταν σε

χώρο με θερμοκρασία κάτω των

10°C.

Εμφάνιση

θερμοκρασίας αέρα

Εμφανίζεται όταν ηθερμοκρασία του

περιβάλλοντος χώρου υπερβαίνει

τους 32°C.

Αφήστε το τμήμα ανίχνευσης να

κρυώσει και κατόπιν μετρήστε τη

θερμοκρασία.

Τύπος προϊόντος:Ψηφιακό θερμόμετρο

Όνομα προϊόντος:i-Temp

Αριθμός προϊόντος:MC-670-E

Παροχή ισχύος:3,0V DC, 1 CR2016 Μπαταρία ρολογιού λιθίου

Κατανάλωση ισχύος:0,02 W

Διάρκεια ζωής μπαταρίας:Περίπου 1100 μετρήσεις (Αν χρησιμοποιείται μια φορά

ημερησίως μέχρι την ειδοποίηση του βομβητή)

Μονάδα ανίχνευσης:Θερμίστορ

Μέθοδος μέτρησης:Πραγματική μέτρηση (μη προγνωστική)

Θέση µέτρησης:Στόµα(διά στόµατος) ήµασχάλη (µασχαλιαίως)

Οθόνη θερμοκρασίας:3-ψηφίων, ενδείξεις σε +°C με αυξήσεις της τάξης των

0,1 βαθμών

Ακρίβεια μέτρησης:± 0,1°C (32,0 ως 42,0°C)

(κατά τη μέτρηση σε σταθερή θερμοκρασία δωματίου 23°C

μέσα σε δεξαμενή δοκιμών με σταθερή θερμοκρασία)

Εύρος τιμών μέτρησης:32,0 ως 42,0°C

Θερμοκρασία και υγρασία

περιβάλλοντος χρήσης:

Θερμοκρασία περιβάλλοντος +10 ως +40°C,

Σχετική υγρασία 30-85%RH

Θερμοκρασία και υγρασία

περιβάλλοντος φύλαξης:Θερμοκρασία περιβάλλοντος -20 ως +60°C,

Σχετική υγρασία 10-95%RH

Βάρος:Περίπου 27g (με εγκατεστημένη τη μπαταρία)

Εξωτερικές διαστάσεις: 34,0 χιλ (π) × 125,2 χιλ.(μ) × 15,0 χιλ.(δ)

Περιεχόμενο

συσκευασίας:Δοκιμαστική μπαταρία (Μπαταρία ρολογιού λιθίου CR2016),

Θήκη φύλαξης, Φύλλο οδηγιών.

ΜΗ ΠΡΩΚΤΙΚΗ

ΧΡΗΣΗ

∆ΕΝ ΕIΝΑΙ ΑΝΘΕΚΤΙΚO

ΣΤΟ ΝΕΡO

= Τύπος B

Dijital klinik termometresi Türkçe

A. Sensör Ucu

B. Ekran Penceresi

C. AÇMA/KAPAMA Düğmesi

D. Saklama Kutusu

Giriş

OMRON i-Temp Dijital Klinik Termometresini

satın aldığınız için teşekkür ederiz.

Satın aldığınız termometre güvenli, doğru ve

hızlıateşölçüm sonuçlarısunar. Ateş

ölçümünü ağızdan (oral olarak) ya da koltuk

altından (aksiler olarak) yapabilirsiniz.

OMRON i-Temp Dijital Klinik Termometresini

kullanmadan önce bu kullanım kılavuzunu

dikkatli bir şekilde okuyun. Spesifik ateş

değerleriyle ilgili sorularınız için doktorunuzla

irtibat kurunuz.

Not: Termometre ateşin rektum bölgesinden

ölçülmesi için (rektal ateş) kullanılamaz.

Önemli Güvenlik Notları

Ürünün düzgün şekilde kullanılmasıiçin temel

güvenlik önlemlerine ve aşağıda belirtilen

önlemlere uyulmasıgerekmektedir.

Uyarı

•Ateşölçüm sonucunun çeşitli fiziksel

durumlardan etkilenebileceğini unutmayın.

Termometre ile yapılan ölçümlerde uzun

süreli olarak normal dışısonuçlar alınması

durumunda lütfen bir doktora başvurun.

•Ölçümsırasında hareket etmeyin.

• Termometreyi ve küçük parçalarını

çocuklarının erişebilecekleri yerlerden uzak

tutun. Çocukların, kendi ateşlerini yalnız

başlarına ölçmelerine izin vermeyin.

• Termometre ıslak olduğunda ölçüm

yapmayın.

• Bu termometre yalnızca ağızdan ya da koltuk

altından ölçüm yapmak üzere tasarlanmıştır.

Diğer bölgelerden (rektum vb.) ölçüm

yapmayın. Aksi taktirde doğru bir ölçüm

sonucu elde edilemez.

Dikkat

Termometreyi dikkatli bir şekilde kullanın ve

insanlardaki kullanım amacıdışında bir

amaçla kullanmayın. Termometreyi

darbelerden koruyun. Pil değiştirme ve atma

işlemi bu kılavuza bakılarak yapılmalıve yerel

düzenlemelere uygun şekilde

gerçekleştirilmelidir. Termometreyi sökmeyin

ya da tamir etmeyin. Her kullanımdan sonra,

özellikle cihazın birden fazla kişide

kullanılmasıdurumunda, termometreyi

mutlaka dezenfekte edin. “6. Temizleme ve

Dezenfekte Etme” bölümüne bakın.

GENEL GÜVENLİK ÖNLEMLERİ

Termometre suya dayanıklıolmadığından

herhangi bir sıvıya batırmayın.

1. Doğru ölçüm

Ateşi ölçmek için kullanılan yöntemin hatalı

olmasıdurumunda ölçüm doğruluğu

sağlanamaz.

Oral kullanım (4 yaşve üstü için):

Ölçüm yapmaya başlamadan önce ağzın

5 dakika kapalıkalmasıgerekir.

• Termometreyi ağızda dilin altına, dil kökünün

sağında ya da solunda kalacak şekilde

yerleştirin. (Fig. 1)

• Termometrenin yerleştirildiği yerde kalması

için dilinizle baskıuygulayın.

•Ağzın etrafında kaymasınıönlemek için

termometreyi tutun. (Fig. 2)

Koltuk altından (aksiler) kullanım:

• Sensör ucunu koltuk altının ortasına

yerleştirin. (Fig. 3)

• Kolu içeriye doğru hafif bir basınç uygulamak

için kullanarak sensör ucunu kolun altında

tutun. (Fig. 4)

Aşağıdaki durumlar ölçümlerin hatalı

olmasına neden olabilir.

•Koltukaltında aşırıterleme

Çözüm: Ölçüm yapmadan önce koltuk

altındaki teri silin.

•Ateşölçümünü, uzun süre battaniyelerin

altında kaldıktan sonra yapmak.

2. Termometrenin kullanılması

1. Termometreyi saklama kutusundan çıkarın

ve AÇMA/KAPAMA düğmesine basın.

(Fig. 5)

Önceki ölçüm sonucu birkaç saniye süreyle

görüntülenir. (Fig. 6)

2. Termometreyi ölçüm alanına “1. Doğru

ölçüm” bölümünde açıklandığışekilde

uygulayın.

Not: Ölçüm yapılırken ateşdeğeri ya da “L”

görüntülenir. (Fig. 7)

3. Ölçüm sonucu hazır olduğunda, yaklaşık 60

ila 120 saniye sonra (ölçüm yerine ve ortam

sıcaklığına bağlıolarak) termometre üç kez

[bip] sesi çıkarır. Termometreyi ölçüm

bölgesinden çıkarın ve sonucu okuyun.

(Fig. 8)

Sesli bildirim zamanlaması

Koltuk altı:yaklaşık 120 saniye /

Oral: yaklaşık 60 saniye

Not: Sesli bildirim zamanlaması,

23 derecelik ortam sıcaklığıtemel alınarak

belirtilmiştir.

4. Termometreyi kapatın. AÇMA/KAPAMA

düğmesine iki saniye ya da daha uzun süre

basarsanız, termometre bip sesi çıkarır ve

kapanır.

Saklama kutusuna koymadan önce

termometreyi temizleyin ve dezenfekte

edin.

Başladığınız zamandan itibaren

10 dakikaya kadar ölçüm değeri almaya

devam edebilirsiniz. (Fig. 9)

10 dakikadan daha uzun süre ölçüm

yaparsanız, termometre üç kere bip sesi

çıkarır ve ekran gösterildiği gibi değişir.

(Fig. 10)

Notlar:

• Ölçüm sonucu otomatik olarak hafızada

saklanacaktır.

• Pili korumak için termometreyi manuel

olarak kapatın. Termometre kullanıldıktan

sonra ya da açıldığında ancak

kullanılmadığında 1 dakika içinde

otomatik olarak kapanır.

3. Pilin değiştirilmesi

Pil: Lityum Düğme Pil CR2016 (piyasada

satılmaktadır)

Pil Değiştirme Göstergesi ( )

Termometre açıldığında pil değiştirme

göstergesi görüntülenirse pili değiştirin.

1. Termometrenin alt kısmındaki vidayıküçük

bir tornavidayla sökün ve kapağıçıkarın.

(Fig. 11)

2. Kapağıve pili yerinden çıkarmak için ince

ve bükülmeyen bir çubuk kullanın.

Not: Pil yerinden fırlayabileceğinden

dikkatli olun. (Fig. 12)

3. Yeni pili “+” kutbu şemada gösterildiği gibi

yukarıbakacak şekilde takın. Pilin kutupları

düzgün olacak şekilde takıldığından emin

olun. (Fig. 13)

4. Pil kapağınıyerleştirin, takınve vidayısıkın.

(Fig. 14)

4. Ekran Göstergeleri ve Sorun Giderme

5. Koruma ve Bakım

Termometreyi temiz tutun.

• Termometre suya dayanıklıdeğildir. Ünitenin

içine su ya da başka sıvıların girmesine izin

vermeyin.

• Temizlemek için, yumuşak temiz bir bezle

silmek dışında bir yöntem uygulamayın.

Ayrıntılıbilgi için “6. Temizleme ve

Dezenfekte Etme” bölümüne bakın.

Termometreyi saklama kutusunda saklayın.

• Termometreyi aşağıda belirtilen özelliklere

sahip yerlerde saklamayın. Aksi takdirde,

termometre zarar görebilir.

- Islak alanlar.

-Sıcaklığın ve nemim yüksek olduğu ya da

doğrudan güneşışığına maruz kalan yerler.

Isıtma cihazlarına, tozlu alanlara ya da

havada yüksek tuz konsantrasyonu olan

ortamlara yakın yerler.

- Ünitenin eğime, darbeye ya da titreşime

maruz kalacağıyerler.

-İlaçların saklandığıalanlar ya da aşındırıcı

gazların bulunduğu yerler.

6. Temizleme ve Dezenfekte Etme

OMRON, cihazınemli bir bezle silmenizi tavsiye etmektedir. Dezenfeksiyon için %70 Etil alkol ya

da İzopropil alkol kullanılabilir. Termometrenin algılama bölümünü alkole ya da sıcak suya

(50°C'den sıcak su) daldırarak dezenfekte etmeye çalışmayın.

Dikkat

Termometrenin uç kısmınikel içerir.

7. Özellikler

Notlar:

• Bu OMRON ürünü, OMRON Healthcare Co. Ltd. Japonya'nõn ciddi kalite sistemi altõnda

üretilmiştir.

• Bu özellikler önceden haber verilmeksizin değiştirilebilir.

• Bu termometrede bakım yapılacak herhangi bir parça bulunmamaktadır. OMRON, cihaz

doğruluğunun bir OMRON temsilcisi tarafından iki senede bir kontrol edilmesini önermektedir.

Garanti

Bu ürün OMRON tarafından satın alınma tarihinden itibaren 3 yıl garantilidir. Hatalıkullanımdan

kaynaklanan herhangi bir hasar bu garanti kapsamına girmemektedir.

Piller ve paket de garanti kapsamıdışında kalmaktadır. Tüm diğer hasar iddialarıkapsam

dışında kalmaktadır. Garanti talebinin, ürün faturasıyla birlikte gönderilmesi gerekmektedir.

Bu kılavuzdaki Talimatlarıdikkatli bir şekilde okuyun.

Bu cihaz AB yönergesi 93/42/EEC (Tıbbi Cihazlar Yönergesi) ve Avrupa StandardıEN12470:2000,

Klinik Termometreler - Bölüm 3: Sıcaklığıölçülen en yüksek değerde kalan, kompakt elektrikli

(uyarmasız ve uyarmalı) termometrelerin performansıbölümündeki koşullara uyumludur.

Gösterge Neden Çözüm

(düşük)

Algılama bölümündeki sıcaklık

32°C'den daha az olduğunda

görüntülenir.

Bu bir hata değildir; dolayısıyla

göz ardıedilerek ölçüm

yapılabilir.

(yüksek)

Algılama bölümündeki sıcaklık

42°C'den daha yüksek olduğunda

görüntülenir.

Algılama bölümünü soğutun ve

ardından ölçüm yapın.

Termometre (kendisi) hasar görmüş

olabilir.

En yakındaki OMRON yetkili

satıcısıyla irtibata geçiniz.

Termometre 40°C'nin üstünde bir

sıcaklıkta saklanmış.

10°C ve 40°C arasında sıcaklık

değerine sahip bir odada

bırakarak termometrenin oda

sıcaklığına gelmesini sağlayın.

Sonra ölçüm yapın.

Termometre 10°C'nin altında bir

sıcaklıkta saklanmış.

Hava Sıcaklığı

Göstergesi

Ortam sıcaklığı32°C'yi aştığında

görüntülenir.

Algılama bölümünü soğutun ve

ardından ölçüm yapın.

Ürün tipi: Dijital klinik termometresi

Ürün Adı: i-Temp

Ürün Numarası: MC-670-E

Güç Kaynağı: 3,0V DC, 1 CR2016 Lityum Düğme Pil

Güç Tüketimi: 0,02 W

Pil Ömrü: Yaklaşık 1100 ölçüm (Günde bir kez sesli bildirime kadar

kullanıldığında)

Algılama Birimi: Term ist ör

Ölçüm Yöntemi: Gerçek ölçüm (uyarmasız)

Ölçüm Bölgesi: Ağız (oral) ya da koltuk altı(aksiller)

AteşDeğeri Ekranı: 3 hane, +°C göstergesi, 0,1 derecelik artışlarla

Ölçüm Hassasiyeti: ± 0,1°C (32,0 ila 42,0°C)

(sıcaklığısabit tutulan, 23°C 'lik standart oda sıcaklığındaki bir

test haznesinde ölçüm yapıldığında)

Ölçüm Aralığı: 32,0 ila 42,0°C

Kullanım OrtamıSıcaklığı

ve Nem: Ortam sıcaklığı+10 ila +40°C,

Bağıl Nem %30-85BN

Saklama OrtamıSıcaklığı

ve Nem: Ortam sıcaklığı-20 ila +60°C,

Bağıl Nem %10-95BN

Ağırlık: Yak laşık 27g (pille birlikte)

DışBoyutlar: 34,0 mm (g) × 125,2 mm (u) × 15,0 mm (d)

Paketin İçindekiler: Test Pili (Lityum Düğme Pil CR2016), Saklama Kutusu,

Talimatlar Sayfası.

REKTAL KULLANIMA

UYGUN DE İLDİR

SUYA DAYANIKLI

DEĞİLDİR

= Tip B

Цифровой термометр Русский

A. Измерительный наконечник

B. Дисплей

C. Кнопка ВКЛ/ВЫКЛ

D. Чехол

Введение

Благодарим за покупку цифрового

термометра OMRON i-Temp.

Купленный вами термометр обеспечивает

безопасное, точное ибыстрое измерение

температуры. Измерять температуру можно

во рту (оральный способ) или в

подмышечной ямке (аксилярный способ).

Перед использованием цифрового

термометра OMRON i-Temp внимательно

прочитайте данную инструкцию. Если увас

возникнут какие-либо вопросы

относительно температуры, обратитесь к

своему врачу.

Примечание:Этот термометр нельзя

использовать для измерения температуры

впрямой кишке (ректальная температура).

Важные замечания по технике

безопасности

Чтобы гарантировать правильное

использование термометра, необходимо

всегда соблюдать основные правила

техники безопасности, включая

приведенные ниже меры

предосторожности.

Предупреждение

•Помните, что на результат измерения

температуры могут повлиять различные

физические факторы. Если термометр в

течение длительного времени показывает

температуру, отклоняющуюся от нормы,

обратитесь за консультацией кврачу.

•Во время измерения сохраняйте

неподвижность.

•Храните термометр иего мелкие

компоненты внедоступном для детей

месте. Не позволяйте детям

самостоятельно измерять температуру.

•Не измеряйте температуру влажным

термометром.

•Этот термометр предназначен для

измерения температуры только во рту или

вподмышечной ямке. Не измеряйте

температуру вдругих местах тела (прямая

кишка ит.д.) Вэтом случае результат

измерения будет неточным.

Предостережение

Обращайтесь стермометром осторожно и

используйте его только для измерения

температуры улюдей. Предохраняйте

термометр от ударов. Замену иутилизацию

батареи необходимо осуществлять в

соответствии суказаниями данной

инструкции инациональными

нормативными документами. Не пытайтесь

разбирать или ремонтировать термометр.

После каждого применения термометр

необходимо дезинфицировать, особенно

если им пользуются несколько человек.

Дополнительную информацию см. в

разделе «6. Чистка идезинфекция».

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Никогда не погружайте этот термометр в

жидкость, поскольку он не является

водонепроницаемым.

1. Правильные методы измерения

Тол ько правильный метод измерения

температуры обеспечивает его точность.

Оральный способ (от 4 лет истарше)

Перед началом измерения рот должен быть

закрыт втечение 5 минут.

•Введите термометр врот, под язык, так,

чтобы он касался корня языка слева или

справа. (Fig. 1)

•Чтобы удержать термометр на месте,

прижмите его языком.

•Придерживайте термометр так, чтобы он

не смещался во рту. (Fig. 2)

Аксилярный способ

•Поместите измерительный наконечник в

центр подмышечной ямки. (Fig. 3)

•Слегка прижимая рукой термометр,

зафиксируйте под рукой измерительный

наконечник. (Fig. 4)

Следующие факторы могут исказить

результат измерения.

•Сильное потоотделение подмышкой

Метод устранения:перед измерением

температуры насухо протрите место

измерения от испарины.

•Измерение температуры после того, как

пациент долго находился под одеялом.

2. Использование термометра

1. Извлеките термометр из чехла и

нажмите кнопку ВКЛ/ВЫКЛ. (Fig. 5)

Втечение нескольких секунд

отображается результат предыдущего

измерения. (Fig. 6)

2. Измерьте температуру одним из

способов, описанных вразделе

«1. Правильные методы измерения».

Примечание:Впроцессе измерения на

индикаторе отображается значение

температуры или символ «L». (Fig. 7)

3. После завершения измерения,

приблизительно через 60–120 секунд (в

зависимости от способа измерения и

температуры окружающего воздуха),

термометр три раза подаст звуковой

сигнал. Выньте термометр ипрочитайте

результат. (Fig. 8)

Время подачи звукового оповещения

Аксилярный способ:прибл. через 120

секунд /

Оральный способ:прибл. через 60

секунд

Примечание:Время подачи звукового

оповещения соответствует температуре

окружающего воздуха 23 градуса.

4. Выключите термометр. Если кнопку ВКЛ/

ВЫКЛ нажимать более двух секунд,

термометр подаст звуковой сигнал и

питание будет выключено.

Прежде чем уложить термометр обратно

взащитный футляр, протрите и

продезинфицируйте его.

Продолжительность измерения может

составлять не более 10 минут.(Fig. 9)

Если продолжительность измерения

превысила 10-минутный интервал,

термометр подает звуковой сигнал три

раза подряд, аиндикатор выглядит так,

как показано на рисунке. (Fig. 10)

Примечания:

•Измеренное значение будет

автоматически сохранено впамяти.

•Не забывайте вручную выключать

термометр, это продлит срок службы

батареи. Он автоматически

выключается через 1 минуту после

завершения измерения или после того,

как был включен, но не использовался.

3. Замена батареи

Батарея:Литиевая батарея CR2016

таблеточного типа (доступна всвободной

продаже)

Символ замены батареи ()

Замените батарею, если после включения

термометра появляется символ замены

батареи.

1. Спомощью небольшой отвертки

выкрутите винт собратной стороны

термометра иснимите крышку. (Fig. 11)

2. Чтобы снять крышку иизвлечь батарею,

используйте тонкий жесткий стержень.

Примечание:Соблюдайте

осторожность, чтобы батарея не

выскочила. (Fig. 12)

3. Вставьте новую батарею так, чтобы

полюс, отмеченный знаком «+»,

располагался, как показано на рисунке.

Убедитесь, что при установке батареи

соблюдена правильная полярность.

(Fig. 13)

4. Установите на место крышку отсека

батареи изафиксируйте ее винтом.

(Fig. 14)

4. Отображаемые на индикаторе символы иустранение неполадок

5. Уход иобслуживание

Содержите термометр вчистоте.

•Термометр не является

водонепроницаемым. Не допускайте

попадания втермометр воды идругой

жидкости.

•Для чистки используйте только метод

протирки его мягкой чистой тканью. Доп.

информацию см. вразделе «6. Чистка и

дезинфекция».

Храните термометр вчехле.

•Запрещается хранить термометр в

следующих местах (впротивном случае

термометр может выйти из строя):

-всырых местах;

-вместах свысокой влажностью и

температурой, атакже не защищенных

от прямых солнечных лучей; вблизи

нагревательных устройств, всреде с

повышенной запыленностью или с

высокой концентрацией соли ввоздухе;

-вместах, где термометр будет

подвергаться тряске, вибрации или

ударам;

-вместах хранения лекарственных

препаратов или сналичием агрессивных

газов.

6. Чистка идезинфекция

Компания OMRON рекомендует протирать термометр влажной тканью. Для дезинфекции

можно использовать 70% этанол или изопропиловый спирт. Запрещается

дезинфицировать чувствительный элемент термометра погружением его вспирт или

горячую воду (температура которой выше 50°C).

Предостережение

Чувствительный элемент термометра содержит никель.

7. Характеристики

Примечания:

•Данное изделие OMRON произведено сприменением системы строгого контроля

качества компании OMRON Healthcare Co. Ltd., Япония.

•Характеристики могут быть изменены без предварительного уведомления.

•Этот термометр не содержит каких-либо компонентов, подлежащих техническому

обслуживанию. Компания OMRON рекомендует проверять точность измерения

термометра раз вдва года впредставительстве OMRON.

Гарантия

Компания Omron дает на это изделие 3 года гарантии смомента покупки. Гарантия не

распространяется на какие-либо повреждения, возникшие врезультате неправильного

обращения или использования.

Гарантия также не распространяется на батарею иупаковку. Иски овозмещении других

убытков не принимаются. Кгарантийной рекламации должен быть приложен чек на покупку.

Внимательно ознакомьтесь ссодержанием

данной инструкции.

Это устройство удовлетворяет положениям директивы ЕС 93/42/EEC (директива по

медицинскому оборудованию) иевропейскому стандарту EN12470:2000, Медицинские

термометры — Часть 3: Функционирование компактных электротермометров (не

прогнозирующих ипрогнозирующих) по максимальной схеме.

Символ Причина Способ устранения

(низкая)

Отображается, если температура

чувствительного элемента

меньше 32°C.

Это не ошибка, температуру

можно измерять.

(высокая)

Отображается, если температура

чувствительного элемента выше

42°C.

Охладите чувствительный

элемент термометра изатем

измеряйте температуру.

Термометр может быть

поврежден.Обращайтесь кближайшему

авторизованному дилеру

OMRON.

Термометр хранился при

температуре выше 40°C. Оставьте термометр в

помещении стемпературой

окружающего воздуха в

диапазоне от 10°C до 40°C,

чтобы он приобрел комнатную

температуру. Затем измерьте

температуру.

Термометр хранился при

температуре ниже 10°C.

Отображается

температура

воздуха

Отображается, если температура

окружающего воздуха превышает

32°C.

Охладите чувствительный

элемент термометра изатем

измеряйте температуру.

Наименование Термометр электронный медицинский

Модель: OMRON i-Temp (MC-670-E)

Источник питания: 3,0 Впост. ток, 1 литиевый элемент питания CR2016

таблеточного типа

Потребляемая мощность: 0,02 Вт

Срок службы элемента

питания: Приблизительно 1100 измерений (при использовании

один раз вдень до подачи звукового оповещения)

Тип датчика: Терморезистор

Метод измерения:Физическое измерение (не прогнозирование)

Способ измерения:Орально (во рту) или подмышечно

Индикатор температуры: 3 цифры, отображение +°C сшагом 0,1 градуса

Пределы допускаемой

абсолютной погрешности

измерений температуры:

± 0,1°C (32,0–42,0°C)

(измерение при стандартной комнатной температуре

23°C втестовой камере, где поддерживается

постоянная температура)

Диапазон измерений

температуры: 32,0–42,0°C

Относительная влажность и

температура окружающего

воздуха при эксплуатации:

Температура окружающего воздуха от +10 до +40°C,

относительная влажность 30–85%

Относительная влажность и

температура окружающего

воздуха при хранении:

Температура окружающего воздуха от –20 до +60°C,

относительная влажность 10–95%

Вес:Прибл. 27 г(сустановленным элементом питания)

Наружные размеры: 34,0 мм (ш) × 125,2 мм (д) × 15,0 мм (в)

Комплект поставки: Термометр, элемент питания, футляр для хранения

прибора, руководство по эксплуатации, гарантийный

талон, информационный лист

НЕ ДЛЯ РЕКТАЛЬНОГО

ИСПОЛЬЗОВАНИЯ

НЕ ВОДО-

НЕПРОНИЦАЕМЫЙ

= Тип B

OMRON HEALTHCARE Co., Ltd.

53, Kunotsubo, Terado-cho, Muko, Kyoto,

617-0002 JAPAN

OMRON HEALTHCARE EUROPE B.V.

Scorpius 33, 2132 LR Hoofddorp, THE NETHERLANDS

www.omron-healthcare.com

OMRON (DALIAN) CO., LTD.

Dalian, CHINA

OMRON HEALTHCARE UK LTD.

Opal Drive, Fox Milne, Milton Keynes, MK15 0DG, U.K.

OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbH

John-Deere-Str. 81a, 68163 Mannheim, GERMANY

www.omron-medizintechnik.de

OMRON SANTÉ FRANCE SAS

14, rue de Lisbonne, 93561 Rosny-sous-Bois Cedex, FRANCE

Uniquement pour le marché français: OMRON Service Après Vente

Nº Vert 0 800 91 43 14

[email protected]

www.omron-sante.fr/contact

Manufacturer

EU-representative

Production facility

Produktionsstätte

Site de production

Stabilimento di produzione

Oficina de producción

Local de produção

Produktionsanlæg

Tuotantolaitos

Produksjonsanlegg

Produktionsenhet

Productiefaciliteit

ǏǾǯǼȀȁȉȀǶǼǽǭǾǭǯȇǯȋǿ

Üretim Tesisi

ȤəɗɑɐɋɗɍɚɛɋɎɖɖɗɎɘɗɍəɉɐɍɎɔɎɖɑɎ

Subsidiary

Niederlassung

Succursale

Consociata

ÃÆÈ»É·ŰÂ¿·Â

Filial

Datterselskab

Tytäryhtiö

Filial

Dotterbolag

Dochteronderneming

ǒȂǯǭȁǾǶǷȋ

·ÄËÈËÂËŁ

șɗɠɎəɖɨɨɓɗɕɘɉɖɑɨ

Produsert i Kina

Tillverkad i Kina

Geproduceerd in China

ǔǭȁǭȀǷǱȂȉǲǱȁǭǶȀȁǳǺǔȌǺǭ

;¿ÄƠº»È»Ê¿ÂÃ¿ŁÊ¿È

ȦɍɎɔɉɖɗɋȟɑɛɉɎ

Made in China

Hergestellt in China

Fabriqué en Chine

Prodotto in Cina

Fabricado en China

Fabricado na China

Fremstillet i Kina

Valmistettu Kiinassa

ήόθΘδϤϟ΍ ϑήσ .A

ΔηΎθϟ΍ έΎσ· .B

ϞϴϐθΘϟ΍ ϑΎϘϳ·/ϞϴϐθΘϟ΍ έί .C

ϦϳΰΨΘϟ΍ ΔψϓΎΣ .D

ΔϣΪϘϣ

.OMRON i-Temp ϲϤϗήϟ΍ ήΘϣϮϣήΘϟ΍ Ϛ΋΍ήθϟ ΍˱

ήϜη

ΔΟέΪϟ Δόϳήγϭ ΔϘϴϗΩϭ ΔϨϣ΁ Γ˯΍ήϗ ήΘϣϮϣήΘϟ΍ ΍άϫ Ϛϟ ϡΪϘϳ

ϖϳήσ Ϧϋ Ύϣ· ϚΗέ΍ήΣ ΔΟέΩ αΎϴϗ ϚϧΎϜϣΈΑ ΢Βλ΄ϓ .Γέ΍ήΤϟ΍

.ςΑϹ΍ ΖΤΗ ϭ΃ Ϣϔϟ΍

ήΘϣϮϣήΘϟ΍ ϡ΍ΪΨΘγ΍ ϞΒϗ ˱

ϼϣΎϛ ϱΩΎηέϹ΍ ϞϴϟΪϟ΍ ΍άϫ Γ˯΍ήϗ ϦϴόΘϳ

Ε΍έΎδϔΘγ΍ Δϳ΃ ϚϳΪϟ ΖϧΎϛ ΍Ϋ·ϭ .OMRON i-Temp ϲϤϗήϟ΍

ϚΒϴΒτΑ ϝΎμΗϻ΍ ˯ΎΟήϟ΍ ˬΔϨϴόϣ Γέ΍ήΣ ΕΎΟέΪΑ ϖϠόΘϳ ΎϤϴϓ

.ιΎΨϟ΍

Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϘϟ ήΘϣϮϣήΘϟ΍ ϡ΍ΪΨΘγ΍ ϦϜϤϳ ϻ:ΔψΣϼϣ

.(ϢϴϘΘδϤϟ΍ Γέ΍ήΣ ΔΟέΩ) ϢϴϘΘδϤϟ΍ ϝϼΧ Ϧϣ ϚΑ ΔλΎΨϟ΍

Δϣϼδϟ΍ ϝϮΣ ΔϣΎϫ ΕΎψΣϼϣ

Ε΍˯΍ήΟ· ωΎΒΗ΍ Ύ˱

Ϥ΋΍Ω ϲϐΒϨϳ ˬΞΘϨϤϠϟ ΢ϴΤμϟ΍ ϡ΍ΪΨΘγϻ΍ ϥΎϤπϟ

.ϩΎϧΩ΃ ΔΟέΪϤϟ΍ Δϴ΋ΎϗϮϟ΍ ήϴΑ΍ΪΘϟ΍ ϦϤπΘΗ ϲΘϟ΍ϭ ΔϴγΎγϷ΍ Δϣϼδϟ΍

ήϳάΤΗ

ϑϭήψϟΎΑ ήΛ΄ΘΗ Ϊϗ Γέ΍ήΤϟ΍ ΔΟέΩ Γ˯΍ήϗ ϥ΃ ΔψΣϼϣ ϰΟή˵

ϳ

Ύϣ ΍Ϋ· ΔϟΎΣ ϲϓ ΐϴΒσ ΓέΎθΘγ΍ ˯ΎΟήϟ΍ ˬϚϟάϟ .ΔϔϠΘΨϤϟ΍ ΔϴόϴΒτϟ΍

έ΍Ϊϣ ϰϠϋ ΔϴόϴΒσ ήϴϏ Γέ΍ήΣ ΕΎΟέΩ αΎϴϗ ϲϓ ήΘϣϮϣήΘϟ΍ άΧ΃

.ΔϠϳϮσ ΔϴϨϣί ΓήΘϓ

.αΎϴϘϟ΍ ˯ΎϨΛ΃ ΖΑΎΛ ϊοϭ ϲϓ ˯ΎϘΒϟ΍ ˯ΎΟήϟ΍ 

Ϧϋ ΍˱

ΪϴόΑ Γήϴϐμϟ΍ Ϫ΋΍ΰΟ΃ϭ ήΘϣϮϣήΘϟΎΑ υΎϔΘΣϻ΍ ϰϠϋ ιήΣ΍ 

ΕΎΟέΩ αΎϴϘΑ ϝΎϔσϸϟ ΡΎϤδϟ΍ ϡΪϋ ϲϐΒϨϳ .ϝΎϔσϷ΍ ϝϭΎϨΘϣ

.ϦϴϐϟΎΒϟ΍ ΪΣ΃ ΩϮΟϭ ϥϭΩ ϢϬδϔϧϷ Γέ΍ήΤϟ΍

.˱

ϼΘΒϣ ήΘϣϮϣήΘϟ΍ ϥϮϜϳ ΎϣΪϨϋ ΕΎγΎϴϘϟ΍ άΧ΃ ϝϭΎΤΗ ϻ

Ϧϣϭ Ϣϔϟ΍ ϖϳήσ Ϧϋ ΕΎγΎϴϘϟ΍ άΧϷ ήΘϣϮϣήΘϟ΍ ΍άϫ ϢϴϤμΗ ϢΗ 

ϖϳήσ Ϧϋ ΕΎγΎϴϘϟ΍ άΧ΃ ϡΪϋ ϲϐΒϨϳ ˬϢΛ Ϧϣϭ .ςϘϓ ςΑϹ΍ ΖΤΗ

ϡΎϴϘϟ΍ ϥ· ΚϴΣ (ϚϟΫ ϰϟ· Ύϣϭ ϢϴϘΘδϤϟΎϛ) ϢδΠϟΎΑ ϯήΧ΃ ϦϛΎϣ΃ Δϳ΃

.ΔϘϴϗΩ ΕΎγΎϴϗ ϲτόϳ Ϧϟ ϚϟάΑ

ϪϴΒϨΗ

ϯήΧ΃ ν΍ήϏ΃ ΔϳϷ ϪϣΪΨΘδΗ ϻϭ ήΘϣϮϣήΘϟ΍ ϊϣ ιήΤΑ ϞϣΎόΗ

.ΕΎϣΪμϠϟ ήΘϣϮϣήΘϟ΍ ξϳήόΗ ΐϨΠΗ .ήθΒϟ΍ ϊϣ ϡ΍ΪΨΘγϻ΍ ϑϼΨΑ

ϲϓ ΓΩέ΍Ϯϟ΍ ΕΎϤϴϠόΘϠϟ Ύ˱

ϘΒσ ΎϬϨϣ κϠΨΘϟ΍ ϭ΃ ΔϳέΎτΒϟ΍ ήϴϴϐΗ ϦϴόΘϳ

ϝϭΎΤΗ ϻ.ΔϟϭΪϟΎΑ ΎϬΑ ϝϮϤόϤϟ΍ Ϧϴϧ΍ϮϘϟ΍ ϊϣ ϖϓ΍ϮΘϳ ΎϤΑϭ ϞϴϟΪϟ΍ ΍άϫ

ˬϡ΍ΪΨΘγ΍ Ϟϛ ΪόΑ ήΘϣϮϣήΘϟ΍ ήϴϬτΘΑ Ϣϗ .ϪΣϼλ· ϭ΃ ήΘϣϮϣήΘϟ΍ Ϛϓ

˯ΎΟήϟ΍ .ίΎϬΠϟ΍ ϡ΍ΪΨΘγΎΑ κΨη Ϧϣ ήΜϛ΃ ϡΎϴϗ ΔϟΎΣ ϲϓ ˱

ΔλΎΧϭ

."ήϴϬτΘϟ΍ϭ ϒϴψϨΘϟ΍ .˿" ϰϟ· ωϮΟήϟ΍

ΔϣΎόϟ΍ Δϣϼδϟ΍ ΕΎσΎϴΘΣ΍

ήϴϏ Ϫϧ· ΚϴΣ Ϟ΋Ύγ ϱ΃ ϲϓ ήΘϣϮϣήΘϟ΍ ΍άϫ βϤϐΑ Ύ˱

ϘϠτϣ ϢϘΗ ϻ

.ϩΎϴϤϠϟ ϡϭΎϘϣ

΢ϴΤμϟ΍ αΎϴϘϟ΍ .˺

αΎϴϘϟ ΔϣΪΨΘδϤϟ΍ ΔϘϳήτϟ΍ ϥϮϜΗ ΎϣΪϨϋ αΎϴϘϟ΍ ΔϗΩ ϥΎϤο ϦϜϤϳ ϻ

.ΔΤϴΤλ ήϴϏ Γέ΍ήΤϟ΍ ΔΟέΩ

:(ήΒϛ΃ ϭ΃ Ε΍ϮϨγ ˽ήϤϋ ϝΎϔσϸϟ) ϲ

Ϥϔϟ΍ ϡ΍ΪΨΘγϻ΍

.Γ˯΍ήϘϟ΍ ˯ΪΑ ϞΒϗ ϖ΋ΎϗΩ ˾ϰϟ· ϞμΗ ΓήΘϔϟ Ύ˱

ϘϠϐϣ Ϣϔϟ΍ ϰϘΒϳ ϥ΃ ϲϐΒϨϳ

ϭ΃ έΎδϳ ϰϟ· ήϘΘδϳ ΚϴΤΑ ϥΎδϠϟ΍ ΖΤΗ Ϣϔϟ΍ ϲϓ ήΘϣϮϣήΘϟ΍ ϊο 

(Fig. 1) .ϥΎδϠϟ΍ έάΟ ϦϴϤϳ

.ϪόοϮϣ ϲϓ ήΘϣϮϣήΘϟ΍ ˯ΎϘΑϹ ϞϔγϷ ϥΎδϠϟΎΑ ςϐο΍ 

(Fig. 2) .Ϣϔϟ΍ ΐϧ΍ϮΟ ϲϓ ϕϻΰϧϻ΍ Ϧϣ ϪόϨϤϟ ήΘϣϮϣήΘϟΎΑ Ϛδϣ΃

:ςΑϹ΍ ΖΤΗ ϡ΍ΪΨΘγϻ΍

(Fig. 3) .ςΑϹ΍ ΖΤΗ ΔϘτϨϣ ϒμΘϨϣ ϲϓ ήόθΘδϤϟ΍ ϑήσ ϊο 

ω΍έάϟ΍ ϡ΍ΪΨΘγ΍ ϊϣ ˬω΍έάϟ΍ ΖΤΗ ήόθΘδϤϟ΍ ϑήσ ΖϴΒΜΘΑ Ϣϗ 

(Fig. 4) .ϞΧ΍Ϊϟ΍ ΔϴΣΎϧ ϖϓήΑ ςϐπϠϟ

.ΔΤϴΤλ ήϴϏ ΕΎγΎϴϗ Ϧϋ ήϔδΗ Ϊϗ ϲΘϟ΍ έϮϣϷ΍ ξόΑ ϲϠϳ ΎϤϴϓ

ςΑϹ΍ ΖΤΗ ΔϘτϨϣ ϲϓ ϕήόϟ΍ ΐΒμΗ 

αΎϴϗ ϞΒϗ ςΑϹ΍ ΖΤΗ ϕήϋ ϱ΃ ΢δϤΑ Ϣϗ :΢ϴΤμϟ΍ ˯΍ήΟϹ΍

.Γέ΍ήΤϟ΍ ΔΟέΩ

Ϧϣ ΔϠϳϮσ ΓήΘϔϟ ΔϴϧΎτΒϟΎΑ ήΛΪΘϟ΍ ΪόΑ Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϗ άΧ΃ 

.ΖϗϮϟ΍

ήΘϣϮϣήΘϟ΍ ϡ΍ΪΨΘγ΍ .˻

έί ϰϠϋ ςϐο΍ϭ ϦϳΰΨΘϟ΍ ΔψϓΎΣ Ϧϣ ήΘϣϮϣήΘϟ΍ ΝήΧ΃ .˺

(Fig. 5) .ϞϴϐθΘϟ΍ ϑΎϘϳ·/ϞϴϐθΘϟ΍

(Fig. 6) . ˳

ϥ΍ϮΛ ϊπΒϟ ϖΑΎδϟ΍ αΎϴϘϟ΍ ΔΠϴΘϧ νήϋ ϢΘϳ

ϲϓ ΢οϮϣ Ϯϫ ΎϤϛ αΎϴϘϟ΍ ϥΎϜϣ ϲϓ ήΘϣϮϣήΘϟ΍ ϊο .˻

."΢ϴΤμϟ΍ αΎϴϘϟ΍ .˺"

άΧ΃ ˯ΎϨΛ΃ "L" ϭ΃ Γέ΍ήΤϟ΍ ΔΟέΩ Ύϣ· νήϋ ϢΘϳ :ΔψΣϼϣ

(Fig. 7) .Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϗ

ΓέΎη·] έ΍ΪλΈΑ ήΘϣϮϣήΘϟ΍ ϡϮϘϳ ˬΓΰϫΎΟ Γ˯΍ήϘϟ΍ ϥϮϜΗ ΎϣΪϨϋ .˼

˺˻˹ ϰϟ· ˿˹ Ϧϣ ΏήϘϳ Ύϣ έϭήϣ ΪόΑ Ε΍ήϣ ΙϼΛ [ΔϴΗϮλ

ΔΌϴΒϟ΍ Γέ΍ήΣ ΔΟέΩ ϭαΎϴϘϟ΍ ϥΎϜϣ ϰϠϋ ϚϟΫ ΪϤΘόϳ) ΔϴϧΎΛ

ϢΛ ˬϢδΠϟΎΑ αΎϴϘϟ΍ ϥΎϜϣ Ϧϋ ήΘϣϮϣήΘϟ΍ ΩΎόΑΈΑ Ϣϗ .(ΔτϴΤϤϟ΍

(Fig. 8) .ΔΠϴΘϨϟ΍ ΃ήϗ΍

ϥΎϨτϟ΍ έ΍άϧϹ΍ ΖϴϗϮΗ

/ Ύ˱

ΒϳήϘΗ ΔϴϧΎΛ ˺˻˹ :ςΑϹ΍ ΖΤΗ ϡ΍ΪΨΘγϻ΍

Ύ˱

ΒϳήϘΗ ΔϴϧΎΛ ˿˹ :ϲϤϔϟ΍ ϡ΍ΪΨΘγϻ΍

ΔΌϴΒϟ΍ Γέ΍ήΣ ΔΟέΩ ϰϟ· ϥΎϨτϟ΍ έ΍άϧϹ΍ ΖϴϗϮΗ ΪϨΘδϳ :ΔψΣϼϣ

.ΔϳϮΌϣ ΔΟέΩ ˻˼ ΔϐϟΎΒϟ΍

ϰϠϋ ςϐπϟ΍ έ΍ήϤΘγ΍ ΔϟΎΣ ϲϓ .ήΘϣϮϣήΘϟ΍ ϞϴϐθΗ ϑΎϘϳΈΑ Ϣϗ .˽

έΪμ˵

ϳϑϮδϓ ˬήΜϛ΃ ϭ΃ ϦϴΘϴϧΎΛ ΓΪϤϟ ϞϴϐθΘϟ΍ ϑΎϘϳ·/ϞϴϐθΘϟ΍ έί

.ήΘϣϮϣήΘϟ΍ ϞϴϐθΗ ϑΎϘϳ· ϢΘϴγϭ ΔϴΗϮλ ΓέΎη· ήΘϣϮϣήΘϟ΍

.Δϴϗ΍Ϯϟ΍ ϪΘψϓΎΣ ϰϟ· ϪΗΩΎϋ· ϞΒϗ ϩήϴϬτΗϭ ήΘϣϮϣήΘϟ΍ ϒϴψϨΘΑ Ϣϗ

Ζϗϭ Ϧϣ ϖ΋ΎϗΩ ˺˹ ϰϟ· ϞμΗ ΓήΘϔϟ αΎϴϘϟ΍ άΧ΃ ΔόΑΎΘϣ ϚϨϜϤϳ

(Fig. 9) .˯ΪΒϟ΍

ˬϖ΋ΎϗΩ ˺˹ ώϠΒΗ ΔϴϨϣί ΓήΘϓ έ΍Ϊϣ ϰϠϋ αΎϴϘϟ΍ άΧ΃ ΔϟΎΣ ϲϓ

ήϴϐΘΘγϭ Ε΍ήϣ ΙϼΛ ΔϴΗϮλ ΓέΎη· ήΘϣϮϣήΘϟ΍ έΪμ˵

ϳϑϮδϓ

(Fig. 10) .΢οϮϣ Ϯϫ ΎϤϛ νήόϟ΍ ΔηΎη

:ΕΎψΣϼϣ

.Γήϛ΍άϟ΍ ϲϓ Ύ˱

ϴ΋ΎϘϠΗ Γ˯΍ήϘϟ΍ ϦϳΰΨΗ ϢΘϴγ 

ΔϗΎσ ϰϠϋ υΎϔΤϠϟ Ύ˱

ϳϭΪϳ ήΘϣϮϣήΘϟ΍ ϞϴϐθΗ ϑΎϘϳΈΑ Ϣϗ 

ϥϮπϏ ϲϓ Ύ˱

ϴ΋ΎϘϠΗ ϞϴϐθΘϟ΍ Ϧϋ ϒϗϮΘϳ ϑϮγ .ΔϳέΎτΒϟ΍

ϡΪϋ ϊϣ ϪϠϴϐθΗ ΪϨϋ ϭ΃ ϡ΍ΪΨΘγϻ΍ ˯ΎϬΘϧ΍ ΪόΑ ΓΪΣ΍ϭ ΔϘϴϗΩ

.Ϫϣ΍ΪΨΘγ΍

ΔϳέΎτΒϟ΍ ϝ΍ΪΒΘγ΍ .˼

(ϱέΎΠΘϟ΍ ϝϭ΍ΪΘϠϟ ΔΣΎΘϣ) CR2016 ϡϮϴΜϴϟ ΔϳέΎτΑ :ΔϳέΎτΒϟ΍

() ΔϳέΎτΒϟ΍ ϝ΍ΪΒΘγ΍ ήηΆϣ

˯ΎϨΛ΃ ΔϳέΎτΒϟ΍ ϝ΍ΪΒΘγ΍ ήηΆϣ έϮϬχ ΪϨϋ ΔϳέΎτΒϟ΍ ϝ΍ΪΒΘγΎΑ Ϣϗ

.ήΘϣϮϣήΘϟ΍ ϞϴϐθΗ

ϲϠϔδϟ΍ ΐϧΎΠϟ΍ ϰϠϋ ΩϮΟϮϤϟ΍ ϲΒϟϮϠϟ΍ έΎϤδϤϟ΍ Δϟ΍ίΈΑ Ϣϗ .˺

(Fig. 11) .˯Ύτϐϟ΍ ωΰϧ΍ϭ ήϴϐλ Ϛϔϣ ϡ΍ΪΨΘγΎΑ ήΘϣϮϣήΘϠϟ

.ΔϳέΎτΒϟ΍ϭ ˯Ύτϐϟ΍ Ν΍ήΧϹ ϊϴϓέ ΐϠλ ΐϴπϗ ϡ΍ΪΨΘγΎΑ Ϣϗ .˻

(Fig. 12) .ΝέΎΨϠϟ ΔϳέΎτΒϟ΍ ΰϔϘΗ ΪϘϓ ˬέάΤϟ΍ ˷

ΥϮΗ:ΔψΣϼϣ

Ύ˱

ϬΠΘϣ "+" ΐτϘϟ΍ ΢Βμϳ ΚϴΤΑ ΓΪϳΪΠϟ΍ ΔϳέΎτΒϟ΍ ΐϴϛήΘΑ Ϣϗ .˼

ΐϴϛήΗ Ϧϣ Ϊϛ΄Ηϭ .ϲΤϴοϮΘϟ΍ Ϣγήϟ΍ ϲϓ ΢οϮϣ Ϯϫ ΎϤϛ ϰϠϋϷ

(Fig. 13) .΢ϴΤμϟ΍ ΏΎτϗϷ΍ ΐϴΗήΘϟ Ύ˱

Ϙϓϭ ΔϳέΎτΒϟ΍

ϲΒϟϮϠϟ΍ έΎϤδϤϟ΍ ΐϴϛήΗ Ϊϋ΃ϭ ϪϧΎϜϣ ϰϟ· ΔϳέΎτΒϟ΍ ˯ΎτϏ Ϊϋ΃ .˽

(Fig. 14) .ϪΘϴΒΜΗϭ

ΔϴΑήόϟ΍ - ϲϤϗήϟ΍ ήΘϣϮϣήΘϟ΍

ΎϬΣϼλ·ϭ ˯ΎτΧϷ΍ ϑΎθϜΘγ΍ϭ ΔηΎθϟ΍ Ε΍ήηΆϣ .˽

ήηΆϤϟ΍ΐΒδϟ΍ϞΤϟ΍

(ξϔΨϨϣ)

˯ΰΟ Γέ΍ήΣ ΔΟέΩ ϥϮϜΗ ΎϣΪϨϋ ήϬψϳ

.ΔϳϮΌϣ ΔΟέΩ ˼˻ Ϧϣ Ϟϗ΃ έΎόθΘγϻ΍

ϪϠϫΎΠΗ ϦϜϤϳ Ϛϟάϟϭ ˬ΄τΧ βϴϟ ΍άϫ

.Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϗ άΧ΃ ϲϓ έ΍ήϤΘγϻ΍ϭ

(ϊϔΗήϣ)

˯ΰΟ Γέ΍ήΣ ΔΟέΩ ϥϮϜΗ ΎϣΪϨϋ ήϬψϳ

.ΔϳϮΌϣ ΔΟέΩ ˽˻ Ϧϣ ϰϠϋ΃ έΎόθΘγϻ΍

αΎϴϗ άΧ΃ ϢΛ έΎόθΘγϻ΍ ˯ΰΟ ΪϳήΒΘΑ Ϣϗ

.Γέ΍ήΤϟ΍ ΔΟέΩ

.Ύ˱

ϔϟΎΗ (Ϫδϔϧ) ήΘϣϮϣήΘϟ΍ ϥϮϜϳ ΪϗOMRON ωίϮϣ Ώήϗ΄Α ϝΎμΗϻ΍ ϰΟή˵

.ϚϳΪϟ ΪϤΘόϣ

Γέ΍ήΣ ΔΟέΩ ϲϓ ήΘϣϮϣήΘϟ΍ ϦϳΰΨΗ ϢΗ

.ΔϳϮΌϣ ΔΟέΩ ˽˹ ίϭΎΠΘΗ

Γέ΍ήΣ ΔΟέΩ ϊϣ ϒϴϜΘϳ ήΘϣϮϣήΘϟ΍ ϞόΟ΍

ΔΟέΩ Ρϭ΍ήΘΗ ΔϓήϏ ϲϓ ϪϛήΘΑ Δϓήϐϟ΍

ΔΟέΩ ˽˹ϭ ΕΎΟέΩ ˺˹ ϦϴΑ ΎϬΗέ΍ήΣ

.Γέ΍ήΤϟ΍ ΔΟέΩ αΎϴϘΑ Ϣϗ ϢΛ ˬΔϳϮΌϣ Ϟϗ΃ Γέ΍ήΣ ΔΟέΩ ϲϓ ήΘϣϮϣήΘϟ΍ ϦϳΰΨΗ ϢΗ

.ΔϳϮΌϣ ΕΎΟέΩ ˺˹ Ϧϣ

ΔοϭήόϤϟ΍ ˯΍ϮϬϟ΍ Γέ΍ήΣ ΔΟέΩςγϮϟ΍ Γέ΍ήΣ ΔΟέΩ ίϭΎΠΘΗ ΎϣΪϨϋ ήϬψΗ

.ΔϳϮΌϣ ΔΟέΩ ˼˻ ςϴΤϤϟ΍

αΎϴϗ άΧ΄Α Ϣϗ έΎόθΘγϻ΍ ˯ΰΟ ΪϳήΒΘΑ Ϣϗ

.Γέ΍ήΤϟ΍ ΔΟέΩ

ΔϧΎϴμϟ΍ϭ ΔϳΎϨόϟ΍ .˾

ήϴϬτΘϟ΍ϭ ϒϴψϨΘϟ΍ .˿

.˹ ΰϴϛήΘΑ ϲϠϴΑϭήΑϭΰϳ΃ ϝϮΤϛ ϭ΃ ϝϮϧΎΜϳ· ϡ΍ΪΨΘγ΍ ϦϜϤϳ ˬήϴϬτΘϠϟ ΔΒδϨϟΎΑ Ύϣ΃ .ΔϠϠΒϣ εΎϤϗ ΔότϘΑ ίΎϬΠϟ΍ ΢δϤΑ OMRON ϲλϮΗ

.(ΔϳϮΌϣ ΔΟέΩ ˾˹ ΎϬΗέ΍ήΣ ΔΟέΩ ϯΪόΘΗ ϩΎϴϣ) ΔϨΧΎγ ϩΎϴϣ ϲϓ ϭ΃ ϝϮΤϜϟ΍ ϲϓ ϪδϤϐΑ ήΘϣϮϣήΘϟΎΑ έΎόθΘγϻ΍ ˯ΰΟ ήϴϬτΗ ϝϭΎΤΗ ϻ

ϪϴΒϨΗ

ϞϜϴϨϟ΍ ΓΩΎϣ ϰϠϋ ήΘϣϮϣήΘϟ΍ ϑήσ ϱϮΘΤϳ

ΕΎϔλ΍ϮϤϟ΍ .

ﻡﻭﺎﻘﻣ ﺮﻴﻏ

ﻩﺎﻴﻤﻠﻟ

ﺪﺨﺘﺳﻻ ﺪﻌﺑ ﻰﺻﻮﻳ

ﻢﻴﻘﺘﺴﳌ ﺔﻘﻄﻨﻣ ﻲﻓ

:ΕΎψΣϼϣ

.ϥΎΑΎϴϟ΍ ˬ.OMRON Healthcare Co. Ltd ΔϛήθΑ ιΎΨϟ΍ ϖϴϗΪϟ΍ ΓΩϮΠϟ΍ ϡΎψϧ ΐΟϮϤΑ OMRON Ϧϣ ΞΘϨϤϟ΍ ΍άϫ ΝΎΘϧ· ϢΘϳ 

.ϖΒδϣ έΎόη· ϥϭΩ ΕΎϔλ΍ϮϤϟ΍ ήϴϐΘΗ Ϊϗ 

.OMRON ˯ϼϛϭ ΪΣ΃ ϯΪϟ ϦϴϣΎϋ Ϟϛ ΔϗΪϟ΍ Ϧϣ ϖϘΤΘϟΎΑ OMRON ϲλϮΗ .ΎϬΘϧΎϴλ ϦϜϤϳ ˯΍ΰΟ΃ Δϳ΃ ϰϠϋ ήΘϣϮϣήΘϟ΍ ΍άϫ ϞϤΘθϳ ϻ

ϥΎϤπϟ΍

.ϡ΍ΪΨΘγϻ΍ ˯Ϯγ Ϧϋ ΞΗΎϧ ϒϠΗ ϱ΃ ϲτϐϳ ϻϥΎϤπϟ΍ ΍άϫ ϥ΃ ϻ· .˯΍ήθϟ΍ ΦϳέΎΗ Ϧϣ Δϳ΍ΪΑ Ε΍ϮϨγ ˼ΓΪϤϟ ΞΘϨϤϟ΍ ΍άϫ Omron ϦϤπΗ

ΐϠσ ϢϴϠδΗ ϲϐΒϨϳ .ϯήΧϷ΍ έ΍ήοϷ΍ Ϧϋ ξϳϮόΘϟ΍ ΕΎΒϠσ ΔϓΎϛ ϰϨΜΘδ˵

ΗϚϟάϛϭ .Ύ˱

πϳ΃ ϥΎϤπϟ΍ Ϧϣ ΔΌΒόΘϟ΍ϭ ΕΎϳέΎτΒϟ΍ ϰϨΜΘδ˵

ΗΎϤϛ

.˯΍ήθϟ΍ ϝΎμϳ· ϊϣ ϥΎϤπϟ΍

B ωϮϨϟ΍ =

.ΔϳΎϨόΑ ϞϴϟΪϟ΍ ΍άϫ ϲϓ ΓΩέ΍Ϯϟ΍ Ε΍ΩΎηέϹ΍ Γ˯΍ήϗ ˯ΎΟήϟ΍

EN12470:2000 ϲΑϭέϭϷ΍ έΎϴόϤϟ΍ϭ (ΔϴΒτϟ΍ ΓΰϬΟϷ΍ ϪϴΟϮΗ) 93/42/ECC ϲΑϭέϭϷ΍ ΩΎΤΗϻ΍ ΕΎϬϴΟϮΗ ΩϮϨΑ ϊϣ ίΎϬΠϟ΍ ΍άϫ ϖϓ΍ϮΘϳ

.˯΍ΩϷ΍ ΔϘ΋Ύϓ ΓΰϬΟϷ΍ ϊϣ (ΔϴΌΒϨΘϟ΍ϭ ΔϴΌΒϨΘϟ΍ ήϴϏ) Γήϴϐμϟ΍ ΔϴΑήϬϜϟ΍ Ε΍ήΘϣϮϣήΘϟ΍ ˯΍Ω΃ :˼˯ΰΠϟ΍ - ΔϴΟϼόϟ΍ Ε΍ήΘϣϮϣήΘϟ΍ϭ

.Ύ˱

ϔϴψϧ ήΘϣϮϣήΘϟ΍ ϰϠϋ υΎϔΤϟ΍

Δϳ΃ ϭ΃ ϩΎϴϤϟ΍ ϝϮΧΪΑ ΢ϤδΗ ϼϓ .ϩΎϴϤϠϟ Ύ˱

ϣϭΎϘϣ ήΘϣϮϣήΘϟ΍ Ϊόϳ ϻ

.ήΘϣϮϣήΘϟ΍ ΓΪΣϭ ϰϟ· ϯήΧ΃ Ϟ΋΍Ϯγ

΢δϤϟ΍ ϑϼΨΑ ϒϴψϨΘϠϟ ϯήΧ΃ ΔϘϳήσ Δϳ΃ ϡ΍ΪΨΘγ΍ ϡΪϋ ϲϐΒϨϳ 

ΓήϘϓ ϰϟ· ωϮΟήϟ΍ ˯ΎΟήϟ΍ .ΔϤϋΎϧ Δϔϴψϧ εΎϤϗ Δότϗ ϡ΍ΪΨΘγΎΑ

.Ε΍ΩΎηέϹ΍ Ϧϣ ΪϳΰϤϟ΍ ϰϠϋ ωϼσϼϟ "ήϴϬτΘϟ΍ϭ ϒϴψϨΘϟ΍ .˿"

.ϪΑ ΔλΎΨϟ΍ ϦϳΰΨΘϟ΍ ΔψϓΎΣ ϲϓ ήΘϣϮϣήΘϟ΍ ϦϳΰΨΘΑ Ϣϗ

ϰϟ· ϚϟΫ ϱΩΆϳ ΪϘϓ .ΔϴϟΎΘϟ΍ ϦϛΎϣϷ΍ ϲϓ ήΘϣϮϣήΘϟ΍ ϦϳΰΨΗ ΐϨΠΗ 

.ήΘϣϮϣήΘϟ΍ ϑϼΗ·

.ΔϠΘΒϤϟ΍ ϦϛΎϣϷ΍ -

ΔόηϷ Δο 

ήόϤϟ΍ ϚϠΗ ϭ΃ ΔϴϟΎόϟ΍ ΔΑϮσήϟ΍ϭ Γέ΍ήΤϟ΍ Ε΍Ϋ ϦϛΎϣϷ΍ -

ϦϛΎϣϷ΍ ϭ΃ ΔΌϓΪΘϟ΍ ΓΰϬΟ΃ Ϧϣ ΔΒϳήϘϟ΍ ϖσΎϨϤϟ΍ .ΓήηΎΒϤϟ΍ βϤθϟ΍

ϲΤϠϣ ΰϴϛήΗ ϰϠϋ ΎϬΑ ˯΍ϮϬϟ΍ ϱϮΘΤϳ ϲΘϟ΍ ΕΎΌϴΒϟ΍ ϭ΃ ΔΑήΘϤϟ΍

.˳

ϝΎϋ

ϭ΃ ΕΎϣΪμϟ΍ ϭ΃ ϞϴϤϠϟ ίΎϬΠϟ΍ ΎϬΑ νήόΘϳ Ϊϗ ϲΘϟ΍ ϦϛΎϣϷ΍ -

.Ε΍ί΍ΰΘϫϻ΍

ϱϮΘΤΗ ϲΘϟ΍ ϦϛΎϣϷ΍ ϭ΃ ΔϴϟΪϴμϟ΍ Ε΍ήπΤΘδϤϟ΍ ϦϳΰΨΗ ϖσΎϨϣ -

.Ϟϛ΂Θϟ΍ ΐΒδΗ Ε΍ίΎϏ ϰϠϋ

ϲϤϗέ ήΘϣϮϣήΗ :ΞΘϨϤϟ΍ ωϮϧ

i-Temp :ΞΘϨϤϟ΍ Ϣγ΍

MC-670-E :ΞΘϨϤϟ΍ Ϣϗέ

ΖϟϮϓ ˼ήϤΘδϣ έΎϴΗ ΪϬΠΑ 1 CR2016 ϡϮϴΜϴϟ ΔϳέΎτΑ :ϲΑήϬϜϟ΍ έΎϴΘϟ΍ έΪμϣ

Ε΍ϭ ˹˹˻ :ΔϗΎτϟ΍ ϙϼϬΘγ΍

(ϥΎϨτϟ΍ έ΍άϧϹ΍ ωΎϤγ ϦϴΤϟ Ύ˱

ϴϣϮϳ Γήϣ ϡ΍ΪΨΘγϻ΍ ΔϟΎΣ ϲϓ) Ύ˱

ΒϳήϘΗ Γ˯΍ήϗ ˺˺˹˹ :ΔϳέΎτΒϟ΍ ήϤϋ

(έϮΘδϣήΜϟ΍) ϱέ΍ήΤϟ΍ ϡϭΎϘϤϟ΍ :έΎόθΘγϻ΍ ΓΪΣϭ

(ϲΌΒϨΗ ήϴϏ) ϲϠόϔϟ΍ αΎϴϘϟ΍ :αΎϴϘϟ΍ ΔϘϳήσ

(ϲτΑ·) ςΑϹ΍ ΖΤΗ ϭ΃ (ϱϮϤϓ) Ϣϔϟ΍ :αΎϴϘϟ΍ ϥΎϜϣ

ΔΟέΩ ˹˺ ˰Α έΪϘΗ Ε΍ΩΎϳΰΑ (ΔϳϮΌϣ ΔΟέΩ) +°CϭϡΎϗέ΃ ˼νήϋ ϢΘϳ :Γέ΍ήΤϟ΍ ΔΟέΩ νήϋ

(ΔϳϮΌϣ ΔΟέΩ ˽˻ ϰϟ· ˼˻ Ϧϣ) ΔϳϮΌϣ ΔΟέΩ ˹˺ ±:αΎϴϘϟ΍ ΔϗΩ

έΎΒΘΧ΍ ΓήϴΠΣ ϲϓ ΔϳϮΌϣ ΔΟέΩ ˻˼ ώϠΒΗ ϲΘϟ΍ ΔϴγΎϴϘϟ΍ Δϓήϐϟ΍ Γέ΍ήΣ ΔΟέΩ ϲϓ αΎϴϘϟ΍ ΪϨϋ)

(ΔΘΑΎΛ Γέ΍ήΣ ΔΟέΩ Ε΍Ϋ

ΔϳϮΌϣ ΔΟέΩ ˽˻˹ ϰϟ· ˼˻˹ Ϧϣ :αΎϴϘϟ΍ ϕΎτϧ

ΔΑϮσήϟ΍ Ρϭ΍ήΘΗϭ ˬΔϳϮΌϣ ΔΟέΩ ˽˹+ ϰϟ· ˺˹+ Ϧϣ ςϴΤϤϟ΍ ςγϮϟ΍ Γέ΍ήΣ ΔΟέΩ Ρϭ΍ήΘΗ ΔΒδϧϭ ϡ΍ΪΨΘγϻ΍ ΔΌϴΑ Γέ΍ήΣ ΔΟέΩ

˾-˼˹ ϦϴΑ ΔϴΒδϨϟ΍ :ΎϬΑ ΔΑϮσήϟ΍

ΔΑϮσήϟ΍ Ρϭ΍ήΘΗϭ ˬΔϳϮΌϣ ΔΟέΩ ˿˹+ ϰϟ· ˻˹- Ϧϣ ςϴΤϤϟ΍ ςγϮϟ΍ Γέ΍ήΣ ΔΟέΩ Ρϭ΍ήΘΗ ΔΒδϧϭ ϦϳΰΨΘϟ΍ ΔΌϴΑ Γέ΍ήΣ ΔΟέΩ

˾-˺˹ ϦϴΑ ΔϴΒδϨϟ΍ :ΎϬΑ ΔΑϮσήϟ΍

(ΔΒϛήϤϟ΍ ΔϳέΎτΒϟ΍ ϥίϭ ˱

ϼϣΎη) Ύ˱

ΒϳήϘΗ Ύ˱

ϣ΍ήΟ ˻ :ϥίϮϟ΍

(ϖϤόϟ΍) Ϣϣ ˺˾˹ × (ϝϮτϟ΍) Ϣϣ ˺˻˾˻ × (νήόϟ΍) Ϣϣ ˼˽˹ :ΔϴΟέΎΨϟ΍ ΩΎόΑϷ΍

.ΔϳΩΎηέϹ΍ ΔϗέϮϟ΍ϭ ϦϳΰΨΗ ΔψϓΎΣϭ (CR2016 ϡϮϴΜϴϟ ΔϳέΎτΑ) έΎΒΘΧ΍ ΔϳέΎτΑ :ΓϮΒόϟ΍ ϯϮΘΤϣ

MC-670-E.fm Page 2 Wednesday, April 18, 2012 6:59 PM

Other Omron Thermometer manuals

Omron

Omron Flex Temp Smart User manual

Omron

Omron ET6250 User manual

Omron

Omron O-Temp III User manual

Omron

Omron MC-246 User manual

Omron

Omron MC-343F User manual

Omron

Omron MC-206 User manual

Omron

Omron Gentle Temp 522 PRO User manual

Omron

Omron MC-106 User manual

Omron

Omron GentelTemp 510 User manual

Omron

Omron Gentle Temp 521 User manual

Omron

Omron i-Temp User manual

Omron

Omron Eco Temp II User manual

Omron

Omron Flex Temp Smart User manual

Omron

Omron MC-720 User manual

Omron

Omron MC-510 Gentle Temp User manual

Omron

Omron Eco Temp Basic User manual

Omron

Omron Gentle Temp 521 User manual

Omron

Omron E5L-C Series User manual

Omron

Omron Eco Temp Basic User manual

Omron

Omron MC-509N User manual

Omron

Omron Eco Temp Smart User manual

Omron

Omron MC-514 with IntelliTemp User manual

Omron

Omron MC-514 with IntelliTemp User manual

Omron

Omron Flex Temp II User manual

Popular Thermometer manuals by other brands

Microlife

Microlife PT 200 user manual

Maverick

Maverick PT-50 instructions

marsden

marsden FT3010 user manual

RS PRO

RS PRO RS-836 instruction manual

La Crosse Technology

La Crosse Technology INFRASCAN IR 101 instruction manual

Tegam

Tegam 921B Operation manual

Tenma

Tenma 72-820 manual

Maverick

Maverick RediChek ET-7 user manual

Omega

Omega OMEGASCOPE OS532 Brochure & specs

ThermoPro

ThermoPro TP-25H2 user manual

Extech Instruments

Extech Instruments EA10 user guide

Weber

Weber iGrill Mini quick start guide

Extech Instruments

Extech Instruments 445582 user guide

HW Group

HW Group Poseidon2 3266 manual

miniland

miniland Thermosense manual

BROWIN

BROWIN 050400 Operation manual

LSI LASTEM

LSI LASTEM DMA672.1 user manual

Agu

Agu SHE7 user manual
