Oriental motor NX Series User manual

1
はじめに

お使いになる前に
製品の取り扱いは、電気・機械工学の専門知識を持つ有資格者が行なっ
てください。
お使いになる前に、「安全上のご注意」をよくお読みのうえ、正しくお使
いください。
この製品は、一般的な産業機器の機器組み込み用として設計・製造され
ています。その他の用途には使用しないでください。この警告を無視し
た結果生じた損害の補償については、当社は一切その責任を負いません
ので、あらかじめご了承ください。

取扱説明書の構成
この製品に関する取扱説明書には、次のものがあります。
お読みになった後は、いつでも見られるところに必ず保管してください。
•NXシリーズ取扱説明書モーター編（本書）
モーターの名称と機能や、設置方法について説明しています。
•NXシリーズ取扱説明書ドライバ編（製品に添付）
ドライバの名称と機能や、設置方法について説明しています。
•NXシリーズユーザーズマニュアル
モーター、ドライバの機能、設置・接続方法、トラブルシューティング
などについて説明しています。
製品には添付していません。詳細は支店・営業所にお問合せいただくか、
当社の WEBサイトからダウンロードしてください。
http://www.orientalmotor.co.jp/
法令・規格

UL規格、CSA規格
この製品は、UL規格、CSA規格の認定を取得しています。
適用規格
適用規格 認定機関 ファイル No.
UL 1004-1、UL 1004-6
CSA C22.2 No.100 UL E336472

CEマーキング
この製品は、低電圧指令と EMC指令にもとづいて CEマーキングを実施
しています。

z低電圧指令
EN 60034-1 は、TÜV Rheinlandの認証を取得しています。（NXM620、
NXM810、NXM920のみ）
適用規格
EN 60034-1、EN 60034-5、EN 60664-1
HM-40053-11
取扱説明書 お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示しています。
y取扱説明書をよくお読みになり、製品を安全にお使いください。
yお読みになったあとは、いつでも見られるところに必ず保管してください。
チューニングレス ACサーボモーターユニット
NXシリーズモーター編

z設置条件
機器組み込み
過電圧カテゴリー：Ⅱ
汚 損 度：3
感電保護：クラスⅠ
モーター用ケーブルの保護接地端子リード線は、ドライバの保護接地端
子へ確実に接続してください。

有害物質
RoHS指令（2011/65/EU）の規制値を超える物質は含有していません。
安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様
や他の人々への危害や損傷を未然に防止するためのものです。内容をよ
く理解してから製品をお使いください。
この警告事項に反した取り扱いをすると、死亡または重傷を負う場合が
ある内容を示しています。
全般
y爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、可燃物のそば
では使用しないでください。火災・感電・けがの原因になります。
y設置、接続、運転・操作、点検・故障診断の作業は、適切な資格を有す
る人が行なってください。火災・感電・けが、装置破損の原因になりま
す。
y通電状態で移動、設置、接続、点検の作業をしないでください。電源
を切ってから作業してください。感電の原因になります。
y昇降装置に使用するときは、可動部の位置保持対策を行なってくださ
い。位置制御モードでは電源OFF時、それ以外のモードでは停止時に、
モーターの保持力がなくなるため、可動部が落下して、けが・装置破
損の原因になります。
設置
yモーターはクラスⅠ機器に設置してください。感電の原因になります。
y設置するときは、手がモーターに触れないようにするか、接地してく
ださい。感電の原因になります。
接続
yドライバ編またはユーザーズマニュアルに記載されているモーターの
接続方法にもとづき、確実に接続してください。火災・感電の原因に
なります。
y接続ケーブルを無理に曲げたり、引っ張ったり、挟み込まないでくだ
さい。火災・感電の原因になります。
修 理・分 解・改 造
yモーターを分解・改造しないでください。感電・けがの原因になります。
内部の点検や修理は、お買い上げになった支店または営業所に連絡し
てください。

2
この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が
発生する場合がある内容を示しています。
全般
yモーターの仕様値を超えて使用しないでください。感電・けが・装置破
損の原因になります。
y運転中や停止後しばらくの間はモーターに触れないでください。モー
ターの表面が高温のため、やけどの原因になります。
運搬
yモーター出力軸やモーターケーブルを持たないでください。けがの原
因になります。
設置
yモーターの回転部（出力軸）にカバーを設けてください。けがの原因に
なります。
運転
y運転中は回転部（出力軸）に触れないでください。けがの原因になりま
す。
y装置の故障や動作の異常が発生したときは、装置全体が安全な方向へ
はたらくよう非常停止装置、または非常停止回路を外部に設置してく
ださい。けがの原因になります。
yモーターは、正常な運転状態でも表面温度が 70 °Cを超
えることがあります。運転中のモーターに接近できると
きは、図の警告ラベルをはっきり見える位置に貼ってく
ださい。やけどの原因になります。 警告ラベル
y電磁ブレーキ用の直流電源は、一次側と強化絶縁された電源を使用し
てください。感電の原因になります。
保 守・点 検
y絶縁抵抗測定、絶縁耐圧試験を行なうときは、端子に触れないでくだ
さい。感電の原因になります。
廃棄
yモーターを廃棄するときは、できるだけ分解し、産業廃棄物として処
理してください。
使用上のお願い
製品をお使いいただくうえでの制限やお願いについて説明します。
•モーターとドライバの接続には、付属またはオプションのケー
ブルをお使いください
モーターとドライバは、必ず付属またはオプションのケーブルを使用し
て接続してください。次の場合は、オプションのケーブルを別途お買い
求めください。
y可動ケーブルを使用するとき
y3 mよりも長いケーブルを使用するとき
•絶縁抵抗測定、絶縁耐圧試験は、モーターとドライバそれぞ
れで行なってください
モーターとドライバを接続した状態で、絶縁抵抗測定、絶縁耐圧試験を
行なうと、製品が破損するおそれがあります。
•電磁ブレーキを制動・安全ブレーキとして使用しないでくださ
い
電磁ブレーキは無励磁作動型です。停電時などに負荷の位置を保持する
のに役立ちますが、負荷を確実に保持する機構ではありません。必ずモー
ターを停止させてから、電磁ブレーキで負荷の位置を保持してください。
•ラジアル荷重・アキシアル荷重は許容値以下で使用してくださ
い
許容値を超えたラジアル荷重やアキシアル荷重が加わった状態で運転を
続けると、モーターの軸受け（ボールベアリング）が破損する原因になり
ます。必ず許容値内のラジアル荷重・アキシアル荷重で運転してくださ
い。詳細はユーザーズマニュアルをご覧ください。
•ノイズ対策
ノイズ対策についてはユーザーズマニュアルをご覧ください。
•ギヤードモーターのグリース
ギヤードモーターから、まれに少量のグリースがにじみ出ることがあり
ます。グリース漏れによる周囲環境の汚染が問題になる場合は、定期点
検時にグリースのにじみをチェックしてください。または、油受けなど
の損害防止装置を取り付けてください。油漏れでお客様の装置や製品な
どに不具合を発生させる原因になります。
•モーター出力軸やエンコーダは、絶対に叩いたり、強い衝撃
を与えないでください
モーター出力軸やエンコーダに強い衝
撃が加わると、エンコーダが破損した
り、モーターが誤動作する原因になり
ます。
モーターには、右の警告ラベルが表示
されています。 警告ラベル
•負荷を取り付けていない状態で、キー付のモーターを運転す
るときは、キーが飛散しないように処理してください
キーが飛散すると、けがや装置破損の原因になります。
準備

製品の確認
次のものがすべて揃っていることを確認してください。不足したり破損
している場合は、お買い求めの支店・営業所までご連絡ください。
yモーター ............................... 1台
y取扱説明書 モーター編 ....... 1 部（本書）
y平行キー ............................... 1 個（ギヤードタイプに付属）
yモーター用ケーブル ............ 1 本※1
yエンコーダ用ケーブル ........ 1 本※1
y電磁ブレーキ用ケーブル ..... 1 本※1 ※2
※1 ユニット品に付属
※2 電磁ブレーキ付に付属

3


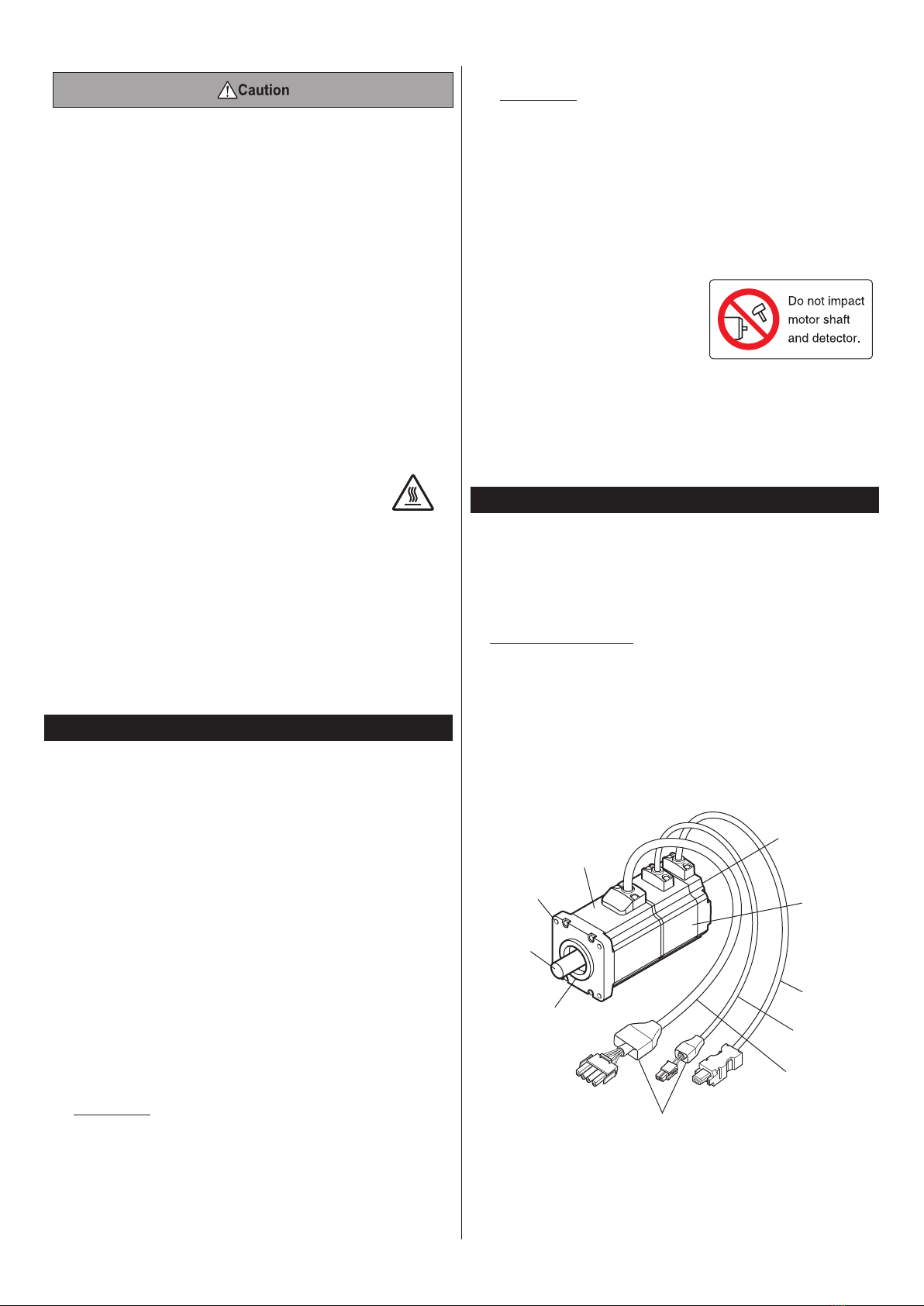

各部の名称
図は NXM620Mです。
取付穴
（4か所）
出力軸
インロー
電磁ブレーキ
モーター
カプラカバー
エンコーダ
モーターケー
ブル
電磁ブレーキ
ケーブル
エンコーダ
ケーブル
設置

設置場所
モーターは機器組み込み用に設計・製造されています。
風通しがよく、点検が容易な、次のような場所に設置してください。
y屋内に設置された筐体内（換気口を設けてください。）
y使用周囲温度：0 ～ +40 °C（凍結しないこと）
y使用周囲湿度：85%以下（結露しないこと）
y爆発性雰囲気、および有害なガス（硫化ガスなど）のないところ
y直射日光が当たらないところ
y油（油滴）などがかからないところ
y塩分の少ないところ
y連続的な振動や過度の衝撃が加わらないところ
y電磁ノイズ（溶接機、動力機器など）が少ないところ
y放射性物質や磁場がなく、真空でないところ
y海抜1000 m以下

設置方向
モーターの設置方向に制限はありません。ただし、湿気や霧状雰囲気に
よって、水が溜まりやすい環境では、モーターケーブルが下向きになる
ように取り付けてください。

設置方法
振動防止を考慮して、できるだけ強固な金属面へ確実に取り付けてくだ
さい。また、放熱板（材質：アルミニウム）と同程度の放熱能力を持つ場
所に設置してください。
放熱板は下表のサイズを参考にしてください。
モーター品名※ 放熱板のサイズ（mm）
NXM45、NXM410、NXM620、NXM65-PS、
NXM610-PS、NXM920-PS、NXM810-J、
NXM820-J
250 ×250 ×6
NXM640、NXM940-PS、NXM1040-J300 ×300 ×10
NXM975、NXM1075-J350 ×350 ×10
※ 品名の には減速比が入ります。

z取付角寸法が 42mmのモーター
お客様のご使用方法に合った設置方法で、2 か所の取付穴を使用して固
定してください。
y設置方法A
インロー受け
y設置方法B
インロー受け
種 類 取付角寸法
（mm）
ボルトの
呼び
締付トルク
（N·m）
有効ねじ
深さ（mm） 設置方法
標 準 42 M3 1 6 A
−B

z取付角寸法が 60 ～ 104mmのモーター
お客様のご使用方法に合った設置方法で、4 か所の取付穴を使用して固
定してください。
y設置方法C
イン
ロー受け
y設置方法D
種 類 取付角寸法
（mm）
ボルトの
呼び
締付トルク
（N·m）
有効ねじ
深さ（mm） 設置方法
標 準 60 M4 2 −D
85 M6 3
PSギヤード 60 M5 2.5 10 C
90 M8 4 15
PJギヤード 80 M6 9 −D
104 M8 15
PJギヤードタイプは締付トルクが大きいため、強度が弱い取付板
やねじを使用すると、破損するおそれがあります。取付板および
取り付けねじは、次の条件を満たしてください。また、必ず規定
の締付トルクで固定してください。
取付板の材質：鉄
取付ねじ：強度区分12.9 以上のボルト

z設置方法B、Dで取り付けるときの注意
設置方法B、Dで取り付けるときに、座金を使用する場合は、座金の種
類やサイズにご注意ください。座金がモーターのフランジに干渉して、
適切に取り付けられないことがあります。
表を参考にして、ボルトが確実に着座する座金をお使いください。
取付角寸法（mm） ボルトの呼び 座金の外径サイズ（mm）
42 M3 Ø5.9 以下
60 M4 Ø8.6 以下
85 M6 Ø12 以下

4

負荷の取り付け
負荷をモーターに取り付けるときは、負荷の軸中心線とモーター出力軸
を揃えてください。カップリングやプーリーをモーター出力軸に取り付
けるときは、出力軸や軸受けに損傷を与えないでください。

z電磁ブレーキ付モーターの場合
電磁ブレーキを解放して負荷を取り付けるときは、電磁ブレーキ用の直
流電源が必要です。
電磁ブレーキ用ケーブルを使用して、DC24 V±10%の直流電源をモー
ターに接続してください。
ユニットでご購入の場合は、電磁ブレーキ用ケーブルが付属しています。
黒 白
バリスタ※2 スイッチ
電磁ブレーキ用直流電源※1
DC24V±10%
電磁ブレ
ーキ用
ケーブル
電磁ブレーキ付モーター
※1 電源の電流容量は次のとおりです。
NX975、NX1040、NX1075
：0.8 A以上
上記以外のモーター：0.7 A以上
※2 スイッチの接点保護やノイズを防止するため、お客様でバリスタをご
用意ください。［推奨バリスタ：Z15D121（SEMITEC株式会社）］
接続

ドライバとの接続
接続方法は、ドライバ編またはユーザーズマニュアルをご覧ください。
ケーブル同士を接続したコネクタはカプラカバーで覆ってください。
CN1 用コネクタ
CN5 に接続
エンコーダケーブル
電磁ブレーキケーブル
モーターケーブル
DC24V電源
必須
電磁ブレーキ用ケーブル
必須
モーター用ケーブル
必須
（
- ）黒
−
＋
（+）白
MB1
MB2
24V+
24V
-
CN2 用コネクタ
U相
赤
白
黒
V相
W相
CN1 に接続
CN2 に接続
エンコーダ用ケーブル

モーターの接地
モーター用ケーブルの保護接地端子リード線を、ドライバの保護接地端
子に接続してください。
締付トルク：1.2 N·m
一般仕様
使用環境
保護等級 IP65 ※
周囲温度 0 ～ +40 °C（凍結しないこと）
湿 度 85%以下（結露しないこと）
高 度 海抜1000 m以下
雰囲気 腐食性ガス、腐食性液体、油（油滴）などがかから
ないこと。
保存環境
周囲温度 −20 ～ +60 °C（凍結しないこと）
湿 度 85%以下（結露しないこと）
高 度 海抜3000 m以下
雰囲気 腐食性ガス、腐食性液体、油（油滴）などがかから
ないこと。
輸送環境
周囲温度 −20 ～ +60 °C（凍結しないこと）
湿 度 85%以下（結露しないこと）
高 度 海抜3000 m以下
雰囲気 腐食性ガス、腐食性液体、油（油滴）などがかから
ないこと。
※ 標準タイプはシャフト貫通部とコネクタ部を除く。
ギヤードタイプはコネクタ部を除く。
点検
モーターの運転後は、定期的に次の項目について点検することをおすす
めします。異常があるときは使用を中止し、お客様ご相談センターにお
問い合わせください。

z点検項目
yモーターの取付ねじに緩みがないか。
yモーターの軸受け（ボールベアリング）などから異常な音が発生してい
ないか。
yモーター出力軸（ギヤ出力軸）と負荷軸に心ズレがないか。
yモーターケーブルやモーター用ケーブルに傷、ストレスや、ドライバ
との接続部に緩みがないか。
オプション

z接続ケーブルセット、可動接続ケーブルセット
モーターとドライバを接続するときに必要なケーブルのセットです。
モーター用とエンコーダ用の 2 本組です。
電磁ブレーキ付モーター用は、モーター用、エンコーダ用、および電磁
ブレーキ用の 3 本組です。
•接続ケーブルセット
標準モーター用
•接続ケーブルセット
電磁ブレーキ付モーター用
品 名 長さ（m） 品 名 長さ（m）
CC010VNF 1CC010VNFB 1
CC020VNF 2CC020VNFB 2
CC030VNF 3CC030VNFB 3
CC050VNF 5CC050VNFB 5
CC070VNF 7CC070VNFB 7
CC100VNF 10 CC100VNFB 10
CC150VNF 15 CC150VNFB 15
CC200VNF 20 CC200VNFB 20

5
•可動接続ケーブルセット
標準モーター用
•可動接続ケーブルセット
電磁ブレーキ付モーター用
品 名 長さ（m） 品 名 長さ（m）
CC010VNR 1CC010VNRB 1
CC020VNR 2CC020VNRB 2
CC030VNR 3CC030VNRB 3
CC050VNR 5CC050VNRB 5
CC070VNR 7CC070VNRB 7
CC100VNR 10 CC100VNRB 10
CC150VNR 15 CC150VNRB 15
CC200VNR 20 CC200VNRB 20
カップリングや取付金具は、当社の WEBサイトでも
ご確認いただけます。合わせてご覧ください。
http://www.orientalmotor.co.jp/

6
yこの取扱説明書の一部または全部を無断で転載、複製することは、禁
止されています。
y取扱説明書に記載されている情報、回路、機器、および装置の利用に
関して産業財産権上の問題が生じても、当社は一切の責任を負いませ
ん。
y製品の性能、仕様および外観は改良のため予告なく変更することがあ
りますのでご了承ください。
y取扱説明書には正確な情報を記載するよう努めていますが、万一ご不
審な点や誤り、記載もれなどにお気づきの点がありましたら、最寄り
のお客様ご相談センターまでご連絡ください。
y は、日本その他の国におけるオリエンタルモーター株
式会社の登録商標または商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2011
2017 年12 月制作

1
Introduction
Before use
Only qualied personnel should work with the product.
Use the product correctly after thoroughly reading the section“Safety
precautions.”
The product described in this manual has been designed and manufactured
to be incorporated in general industrial equipemt. Do not use for any
purpose. Oriental Motor Co., Ltd. is not responsible for any damage caused
through failure to observe this warning.
Structure of the manual
Operating manuals for the NX Series are listed below.
Always keep the manual where it is readily available.
•NX Series OPERATING MANUAL Motor (this document)
This manual explains the names and functions of motor components as well
as the installation method.
•NX Series OPERATING MANUAL Driver (supplied with driver)
This manual explains the names and functions of driver components as well
as the installation method.
•NX Series USER MANUAL
This manual explains the driver function as well as how to install/connect and
operate the product, among others.
The "USER MANUAL" does not come with the product. For details, contact
your nearest Oriental Motor sales oce or download from Oriental Motor
Website Download Page.
Regulations and standards
UL Standards and CSA Standards
This product is recognized by UL under the UL and CSA Standards.
Applicable Standards
Applicable Standards Certication Body File No.
UL 1004-1, UL 1004-6
CSA C22.2 No.100 UL E336472
CE Marking
This product is axed the CE Marking under the Low Voltage Directive and
EMC Directive.
zLow Voltage Directive
The motors are certied by TÜV Rheinland under the EN 60034-1. (NXM620,
NXM810 and NXM920 only)
Applicable Standards
EN 60034-1, EN 60034-5, EN 60664-1
HM-40053-11
OPERATING MANUAL Thank you for purchasing an Oriental Motor product.
This Operating Manual describes product handling procedures and safety
precautions.
yPlease read it thoroughly to ensure safe operation.
yAlways keep the manual where it is readily available.
Tuning-free AC servo motor unit
NX Series Motor
zInstallation conditions
To be incorporated in equipment.
Overvoltage category: II
Pollution degree: 3
Protection against electric shock: Class I
Connect the lead wire for Protective Earth Terminal of the "cable for motor", to
the Protective Earth Terminal on the driver.
Hazardous substances
The products do not contain the substances exceeding the restriction values
of RoHS Directive (2011/65/EU).
Safety precautions
The precautions described below are intended to prevent danger or injury to
the user and other personnel through safe, correct use of the product. Fully
understand the meaning of each item before using the product.
Handling the product without observing the instructions that accompany a
“Warning”symbol may result in serious injury or death.
General
yDo not use the product in explosive or corrosive environments, in the
presence of ammable gases or near combustibles. Doing so may result in
re, electric shock or injury.
yAssign qualied personnel the task of installing, wiring, operating/
controlling, inspecting and troubleshooting the product. Failure to do so
may result in re, electric shock , injury or damage to equipment.
yDo not transport, install the product, perform connections or inspections
when the power is on. Always turn the power o before carrying out these
operations. Failure to do so may result in electric shock.
yProvide a means to hold the moving parts in place for applications involving
vertical travel. In the position control mode, the motor will lose its holding
torque when the power is turned o. In all other modes, the holding torque
will be lost when the motor stops. Loss of holding torque may cause the
moving part to drop, resulting in injury or damage to the equipment.
Installation
yTo prevent the risk of electric shock, use the motor for class I equipment
only.
yInstall the motor so as to avoid contact with hands, or ground them to
prevent the risk of electric shock.
Connection
yConnect the motor securely according to the motor connection method
explained in the OPERATING MANUAL Driver or USER MANUAL. Failure to
do so may result in re or electric shock.
yDo not forcibly bend, pull or pinch the cables. Doing so may result in re or
electric shock.
Repair, disassembly and modication
yDo not disassemble or modify the motor. This may cause electric shock or
injury. Refer all such internal inspections and repairs to the branch or sales
oce from which you purchased the product.

2
Handling the product without observing the instructions that accompany a
“Caution”symbol may result in injury or property damage.
General
yDo not use the motor beyond its specications, or electric shock, injury or
damage to equipment may result.
yDo not touch the motor during operation or immediately after stopping.
The surface is hot and may cause a skin burn(s).
Transportation
yDo not hold the motor output shaft or motor cable. This may cause injury.
Installation
yProvide a cover over the rotating parts (output shaft) of the motor to
prevent injury.
Operation
yDo not touch the rotating parts (output shaft) of the motor during
operation. This may cause injury.
yProvide an emergency stop device or emergency stop circuit external to
the equipment so that the entire equipment will operate safely in the event
of a system failure or malfunction. Failure to do so may result in injury.
yThe motor’s surface temperature may exceed 70 °C
(158 °F), even under normal operating conditions. If a
motor is accessible during operation, post a warning label
shown in the gure in a conspicuous position to prevent
the risk of skin burn(s). Warning label
yFor the power supply input to the electromagnetic brake, use a DC power
supply with reinforced insulation on the primary side.
Maintenance and inspection
yTo prevent the risk of electric shock, do not touch the terminals while
measuring the insulation resistance or conducting a voltage-resistance test.
Disposal
yTo dispose of the motor, disassemble it into parts and components as much
as possible and dispose of individual parts/components as industrial waste.
Precautions for use
This section covers limitations and requirements the user should consider
when using the product.
•Always use the cable (supplied or accessory) to connect the
motor and driver.
Be sure to use the cable (supplied or accessory) to connect the motor and
driver. In the following condition, an appropriate accessory cable must be
purchased separately.
yIf a xible cable is to be used.
yIf a cable of 3 m (9.8 ft.) or longer is to be used.
•Conduct the insulation resistance measurement or withstand
voltage test separately on the motor and the driver.
Conducting the insulation resistance measurement or withstand voltage
test with the motor and driver connected may result in injury or damage to
equipment.
•Do not apply a radial load and axial load in excess of the
specied permissible limit.
Operating the motor under an excessive radial load and axial load may
damage the motor bearings (ball bearings). Be sure to operate the motor
within the specied permissible limit of radial load and axial load.
See USER MANUAL for details.
•Do not use the electromagnetic brake to reduce speed or as a
safety brake.
The electromagnetic brake is of non-excitation type. Although it helps
maintain the position of the load in the event of power outage, etc., this brake
cannot securely hold the load in place. Always stop the motor rst, and then
use the electromagnetic brake to maintain the position of the load.
•Preventing electrical noise
See USER MANUAL for measures with regard to noise.
•About grease of geared motor
On rare occasions, a small amount of grease may ooze out from the geared
motor. If there is concern over possible environmental damage resulting from
the leakage of grease, check for grease stains during regular inspections.
Alternatively, install an oil pan or other device to prevent leakage from
causing further damage. Oil leakage may lead to problems in the customer’s
equipment or products.
•Make sure not to hit or apply a strong impact on the motor
output shaft or the encoder.
Applying a strong impact on the motor
output shaft or the encoder may cause
encoder damage or motor malfunction.
The warning label shown in the right is
attached on the motor.
Warning label
•Make sure to provide measures so that the key is not own o
when operating the motor with key in a state where a load is not
installed.
Flying o the key may result in injury or damage to equipment.
Preperation
Checking the product
Verify that the items listed below are included. Report any missing or
damaged items to the branch or sales oce from which you purchased the
product.
yMotor ........................................................1 unit
yOPERATING MANUAL Motor.............1 copy (this document)
yParallel key ..............................................1 pc. (supplied with geared types)
yCable for motor .....................................1 pc. *1
yCable for encoder.................................1 pc. *1
yCable for electromagnetic brake ....1 pc. *1*2
*1 Included in a motor and driver package product.
*2 Supplied with electromagnetic brake motor.
Names of parts
This gure shows the NXM620M.
Mounting holes
(4 locations)
Output shaft
Pilot
Elec
tromagnetic
brake
Motor
Connector cover
Encoder
Motor cable
Electromagnetic
brake cable
Encoder cable

3
Installation
Location for installation
The motor is designed and manufactured to be incorporated in equipment.
Install it in a well-ventilated location that provides easy access for inspection.
The location must also satisfy the following conditions:
yInside an enclosure that is installed indoors (provide vent holes)
yOperating ambient temperature 0 to +40 °C (+32 to +104 °F) (non-freezing)
yOperating ambient humidity 85% or less (non-condensing)
yArea that is free of explosive atmosphere or toxic gas (such as sulfuric gas)
or liquid
yArea not exposed to direct sun
yArea not subject to splashing oil (oil droplets) or other liquids
yArea free of excessive salt
yArea not subject to continuous vibration or excessive shocks
yArea free of excessive electromagnetic noise (from welders, power
machinery, etc.)
yArea free of radioactive materials, magnetic elds or vacuum
y1000 m (3300 ft.) or lower above sea level
Installation direction
The motor can be installed in any direction. There is an exception, however,
in humid places, areas subject to mist and other environments where water
accumulates easily. In such environments, the motor should be installed in
the direction whereby the motor cable extends downward.
Installation method
To allow for prevent vibration, install the motor on a metal surface of
sucient strength. Install the motor in a location where heat dissipation
capacity equivalent to a level achieved with a heat sink (made of aluminum) is
ensured. Refer to the table below for the heak sink.
Motor model * Heat sink size [mm (in.)]
NXM45, NXM410, NXM620, NXM65-PS,
NXM610-PS, NXM920-PS,
NXM810-J, NXM820-J
250×250×6 (9.84×9.84×0.24)
NXM640, NXM940-PS, NXM1040-J300×300×10 (11.81×11.81×0.39)
NXM975, NXM1075-J350×350×10 (13.78×13.78×0.39)
*
*within the model name represents the gear ratio.
zMotor frame size: 42 mm (1.65 in.)
Secure at the two mounting holes according to the installation method
appropriate for your specic method of use.
yInstallation method A
Pilot holder
yInstallation method B
Pilot holder
•Standard type
Frame size
[mm (in.)]
Bolt
size
Tightening torque
[N·m (oz-in)]
Eective depth of
bolt [mm (in.)]
Installation
method
42 (1.65) M3 1 (142) 6 (0.24) A
− B
zMotor frame size: 60 to 104 mm (2.36 to 4.09 in.)
Secure at the four mounting holes according to the installation method
appropriate for your specic method of use.
yInstallation method C
P
ilot holder
yInstallation method D
•Standard type
Frame size
[mm (in.)]
Bolt
size
Tightening torque
[N·m (oz-in)]
Eective depth of
bolt [mm (in.)]
Installation
method
60 (2.36) M4 2 (280) − D
85 (3.35) M6 3 (420)
•PS geared type
Frame size
[mm (in.)]
Bolt
size
Tightening torque
[N·m (oz-in)]
Eective depth of
bolt [mm (in.)]
Installation
method
60 (2.36) M5 2.5 (350) 10 (0.39) C
90 (3.54) M8 4 (560) 15 (0.59)
•PJ geared
Frame size
[mm (in.)]
Bolt
size
Tightening torque
[N·m (oz-in)]
Eective depth of
bolt [mm (in.)]
Installation
method
80 (3.15) M6 9 (1270) − D
104 (4.09) M8 15 (2100)
Since the tightening torque of the PJ geared type is large, using a
mechanically weak mounting plate or screws may cause damage.
Satisfy the following conditions for the mounting plate and screws.
Also, be sure to tighten with the specied torque.
Material of mounting plate: Steel
Mounting screw: Use a Bolt which tensile strength rank is 12.9 or
higher
zNote for when the installation method B or D is used
If washers are used with the installation method B or D, make sure the washer
type and size are correct.
The washers may come into contact with the motor ange, causing improper
installation.
Refer to the table below, and use suitable washers in which the bolts are
completely seated.
Frame size
[mm (in.)] Bolt size Outer diameter of washer
[mm (in.)]
42 (1.65) M3 Ø5.9 (0.23) or less
60 (2.36) M4 Ø8.6 (0.34) or less
85 (3.35) M6 Ø12 (0.47) or less

4
Installing a load
When connecting a load to the motor, align the centers of the motor’s
output shaft and load shaft. Be careful not to damage the output shaft or the
bearings (ball bearings) when installing a coupling or pulley to the motor’s
output shaft.
zElectromagnetic brake motor
To release the electromagnetic brake and install the load, a DC power supply
is needed to power the electromagnetic brake. Use an extension cable for
electromagnetic brake to connect a DC power supply of 24 VDC±10% to the
motor.
Unit models come with an extension cable for electromagnetic brake.
24 VDC±10%
Black White
Varistor *2
Switch
Extension cable for
elec
tromagnetic brake
Electromagnetic brake motor
DC power supply for
electromagnetic brake *1
*1 The power supply current capacities are as follows.
NX975, NX1040, NX1075: 0.8 A or more
Motor other than the above: 0.7 A or more
*2 To protect the switch contacts and prevent noise, the customer is advised to
provide a varistor [recommended varistor: Z15D121 (SEMITEC Corporation)].
Connection
Connecting to the driver
Refer to the OPERATING MANUAL Driver or USER MANUAL for the connection
method. After the cables have been interconnected, cover each connector
with the connector cover.
CN1 connector
Connecto to CN5
Encoder cable
Electromagnetic brake
cable
Motor cable
24 VDC
power supply
Required
Required
Required
Cable for electromagnetic
brake
Cable for motor
(
- ) Black
-
+
(+) White MB1
MB2
24 V+
24 V
-
CN2 connector
Phase U
Red
White
Black
Phase V
Phase W
Connecto to CN1
Connecto to CN2
Cable for encoder
Grounding the motor
Connect the lead wire for Protective Earth Terminal of the "cable for motor", to
the Protective Earth Terminal on the driver.
Tightening torque: 1.2 N·m (170 oz-in)
General specications
Degree of protection IP65 *
Operation
environment
Ambient
temperature 0 to +40 °C (+32 to +104 °F) (non-freezing)
Humidity 85% or less (non-condensing)
Altitude Up to 1000 m (3300 ft.) above sea level
Surrounding
atmosphere No corrosive gas, liquids, or oil (oil droplets)
Storage
environment
Ambient
temperature −20 to +60 °C (−4 to +140 °F) (non-freezing)
Humidity 85% or less (non-condensing)
Altitude Up to 3000 m (10000 ft.) above sea level
Surrounding
atmosphere No corrosive gas, liquids, or oil (oil droplets)
Shipping
environment
Ambient
temperature −20 to +60 °C (−4 to +140 °F) (non-freezing)
Humidity 85% or less (non-condensing)
Altitude Up to 3000 m (10000 ft.) above sea level
Surrounding
atmosphere No corrosive gas, liquids, or oil (oil droplets)
* With the standard type, excluding the through part of the shaft and connectors.
With the geared type, excluding the connectors.
Inspection
It is recommended that periodic inspections be conducted for the items listed
below after each operation of the motor. If an abnormal condition is noted,
discontinue any use and contact your nearest oce.
zDuring inspection
yAre any of the motor mounting screws loose?
yCheck for any unusual noises in the motor’s bearings (ball bearings) or
other moving parts.
yAre the motor’s output shaft and load shaft out of alignment?
yAre there any scratches, signs of stress or loose driver connections in the
motor cable?
Options
zConnection cable set, exible connection cable set
Motor cable set is needed to connect the motor and driver. Each set includes
two cables, one for motor and the other for encoder.
The connection cable set for electromagnetic brake includes three cables, one
each for motor, encoder and electromagnetic brake.
•For standard motor •For electromagnetic brake
Model * Length [m (ft.)] Model * Length [m (ft.)]
CC010VN1 (3.3) CC010VNB1 (3.3)
CC020VN2 (6.6) CC020VNB2 (6.6)
CC030VN3 (9.8) CC030VNB3 (9.8)
CC050VN5 (16.4) CC050VNB5 (16.4)
CC070VN7 (23) CC070VNB7 (23)
CC100VN10 (32.8) CC100VNB10 (32.8)
CC150VN15 (49.2) CC150VNB15 (49.2)
CC200VN20 (65.6) CC200VNB20 (65.6)
*
*indicates F(connection cable set) or R(exible connection cable set).

5
Speed-Torque characteristics
Standard type
Motor model Continuous stall
current [A] Heat sink size [mm (in.)] Maximum
speed [r/min]
NXM45A
NXM45M 0.91
250×250×6
(9.84×9.84×0.24)
5500
NXM410A
NXM410M 1.12
NXM620A
NXM620M 1.8
NXM640A
NXM640M 3.2 300×300×10
(11.81×11.81×0.39)
NXM975A
NXM975M 5.9 350×350×10
(13.78×13.78×0.39)
•NXM45A, NXM45M
0.1
0.2
0.3
0.4
0.5
0.6
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM410A, NXM410M
0.2
0.4
0.6
0.8
1
1.2
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM620A, NXM620M
0.5
1
1.5
2
2.5
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM640A, NXM640M
1
2
3
4
5
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM975A, NXM975M
2
4
6
8
10
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
Geared type
Motor model Continuous stall
current [A] Heat sink size [mm (in.)] Maximum
speed [r/min]
NXM45A
NXM45M 0.91
250×250×6
(9.84×9.84×0.24)
3000
NXM410A
NXM410M 1.12
NXM610A-J
NXM610M-J 1.1
NXM620A-J
NXM620M-J
NXM620A
NXM620M
1.8
NXM640A
NXM640M 3.2 300×300×10
(11.81×11.81×0.39)
NXM940A-J
NXM940M-J 5.1
NXM975A-J
NXM975M-J 5.9 350×350×10
(13.78×13.78×0.39)
•NXM45A, NXM45M
0.1
0.2
0.3
0.4
0.5
0.6
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent

6
yUnauthorized reproduction or copying of all or part of this manual is
prohibited.
yOriental Motor shall not be liable whatsoever for any problems relating
to industrial property rights arising from use of any information, circuit,
equipment or device provided or referenced in this manual.
yCharacteristics, specications and dimensions are subject to change without
notice.
yWhile we make every eort to oer accurate information in the manual,
we welcome your input. Should you nd unclear descriptions, errors or
omissions, please contact the nearest oce.
yis a registered trademark or trademark of Oriental Motor
Co., Ltd., in Japan and other countries.
© Copyright ORIENTAL MOTOR CO., LTD. 2011
Published in December 2017
T
echnical Support Tel:[phone]
8:30
A.M. to 5:00 P.M., P.S.T. (M-F)
7:30
A.M. to 5:00 P.M., C.S.T. (M-F)
www
.orientalmotor.com
Schiessstraße 44, 40549 Düsseldor
f, Germany
T
echnical Support Tel:[phone]
www
.orientalmotor.de
T
el:01256-347090
www
.oriental-motor.co.uk
T
el:01 47 86 97 50
www
.orientalmotor.fr
T
el:02-93906346
www
.orientalmotor.it
T
el:[phone]
www
.orientalmotor.com.br
• Please contact your nearest Oriental Motor oce for further information.
4-8-1Higashiueno
,Taito-ku,Tokyo 110-8536
Japan
T
el:03-6744-0361
www
.orientalmotor.co.jp
Tel:[phone]
www.orientalmotor.com.tw
Singapore
Tel:[phone]
www.orientalmotor.com.sg
Tel:[phone]
www.orientalmotor.com.my
Korea
Tel:[phone]
www.inaom.co.kr
Tel:[phone]
www.orientalmotor.co.th
Tel:[phone]
www.orientalmotor.com.cn
Tel:[phone]
www.orientalmotor.co.in
Hong Kong Branch
Tel:[phone]
•NXM410A, NXM410M
0.2
0.4
0.6
0.8
1
1.2
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM610A-J, NXM610M-J
0.2
0.4
0.6
0.8
1
1.2
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM620A-J, NXM620M-J, NXM620A, NXM620M
0.5
1
1.5
2
2.5
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM640A, NXM640M
1
2
3
4
5
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM940A-J, NXM940M-J
1
2
3
4
5
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
•NXM975A-J, NXM975M-J
2
4
6
8
10
0 1000 2000 3000 4000 5000
6000
Speed [r/min]
Torque [N·m]
Continuous
Intermittent
