Oriental motor US Series User manual

HM-9218-3
ユニットタイプスピードコントロールモーター
US シリーズ
•110 V/115 V タイプ
•220 V/230 V タイプ
取扱説明書
English version follows Japanese version.
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示しています。
・取扱説明書をよくお読みになり、製品を安全にお使いください。
・お読みになったあとは、いつでも見られるところに必ず保管してください。
もくじ
1安全上のご注意 ...................................2
2現品到着時の確認 ...............................4
2.1 現品の確認 .............................................. 4
2.2 品名および組み合わせの確認 .................. 5
3取り付け ..............................................6
3.1 取付条件 .................................................. 6
3.2 モーターの取り付け................................... 6
3.3 コントロールユニットの取り付け ................. 8
3.4 コンデンサの取り付け
（コンデンサ外付けタイプの場合） .............. 9
3.5 EMC 指令に適合させる設置・配線方法... 10
4接続.................................................12
5運転.................................................13
5.1 モーターの運転・変速・停止..................... 13
5.2 一方向運転で使用する場合 .................... 14
5.3 正逆運転する場合 .................................. 15
5.4 モーターの回転速度を確認する場合 ....... 16
5.5 モーターを遠隔操作する場合 .................. 16
6特性.................................................17
7拘束時のモーター焼損保護について ...18
8正常に動作しない場合の
チェックポイント....................................19

1 安全上のご注意
−2−
1 安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様や他の人々への危害や損傷を未然
に防止するためのものです。内容をよく理解してから製品をお使いください。
この警告事項に反した取り扱いをすると、死亡または重傷を負う場合がある内容を示
しています。
この注意事項に反した取り扱いをすると、傷害を負うまたは物的損害が発生する場合
がある内容を示しています。
製品を正しくお使いいただくために、お客様に必ず守っていただきたい事項を、本文
中の関連する取り扱い項目に記載しています。
全般
• 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる場所、可燃物のそばでは使用しな
いでください。火災・感電・けがの原因になります。
• 接地、接続、運転・操作、点検・故障診断の作業は、適切な資格を有する人が行なってください。火災・
感電・けがの原因になります。
• 通電状態で移動、設置、接続、点検の作業をしないでください。電源を切ってから作業してください。感
電の原因になります。
• モーターの過熱保護装置（サーマルプロテクタ）がはたらいたときは、電源を切ってください。過熱保護装
置が自動復帰したときにモーターが突然起動して、けが・装置破損の原因になります。
設置
• モーターはクラスⅠ機器のみに使用してください。感電の原因になります。
• モーターは筐体内に設置してください。感電・けがの原因になります。
• 設置するときは、モーター、コントロールユニットに手が触れないようにするか、接地してください。感電の
原因になります。
接続
• コントロールユニットの電源入力電圧は、定格値を必ず守ってください。火災・感電の原因になります。
• 接続は接続図にもとづき、確実に行なってください。火災・感電の原因になります。
• ケーブルを無理に曲げたり、引っ張ったり、はさみ込んだりしないでください。火災・感電の原因になりま
す。
• 接続終了後は、コントロールユニットの端子部に端子カバー（付属）を取り付けてください。感電の原因に
なります。
• 60 W、90 W タイプのコンデンサに付いているカバーは取り外さないでください。感電の原因になります。
• コントロールユニットには過電流保護のヒューズがありません。電源との接続には過電流保護装置（サー
キットブレーカーなど）を取り付けてください。火災の原因になります。
運転
• 停電したときは、コントロールユニットの電源を切ってください。停電復旧時にモーターが突然起動して、
けが・装置破損の原因になります。
保守・点検
• 電源を切った直後（10 秒以内）は、コントロールユニット、コンデンサの接続端子に触れないでください。
残留電圧により、感電の原因になります。

1 安全上のご注意
−3−
修理・分解・改造
• モーター、コントロールユニットを分解・改造しないでください。感電・けがの原因になります。内部の点検
や修理は、お買い上げになった支店または営業所に連絡してください。
全般
• モーター、コントロールユニットの仕様値を超えて使用しないでください。感電・けが・装置破損の原因に
なります。
• モーターの開口部に指や物を入れないでください。火災・感電・けがの原因になります。
• 運転中および停止後しばらくの間は、モーターに触れないでください。モーターの表面が高温のため、や
けどの原因になります。
運搬
• モーター出力軸、モーターケーブルを持たないでください。けがの原因になります。
設置
• モーター、コントロールユニットの周囲には、可燃物を置かないでください。火災・やけどの原因になりま
す。
• モーター、コントロールユニットの周囲には、通風を妨げる障害物を置かないでください。装置破損の原
因になります。
• モーターは金属板に確実に固定してください。けが・装置破損の原因になります。
• モーターの回転部（出力軸）に、カバーを設けてください。けがの原因になります。
接続
• 漏電遮断機を設置してください。火災の原因になります。
運転
• モーターとコントロールユニットは、指定された組み合わせで使用してください。火災の原因になります。
• 装置の故障や動作の異常が発生したときは、装置全体が安全な方向へはたらくよう非常停止装置、また
は非常停止回路を外部に設置してください。けがの原因になります。
• 異常が発生したときは、ただちに運転を停止して、コントロールユニットの電源を切ってください。火災・感
電・けがの原因になります
• 電源を投入するときは、コントロールユニットの RUN/STAND-BY スイッチを STAND-BY、および回転速
度設定器を LOW に設定してから行なってください。モーターが起動し、けが・装置破損の原因になりま
す。
• 運転中は回転部（出力軸、冷却ファン）に触れないでください。けがの原因になります。
• モーターは、正常な運転状態でも、表面温度が 70 °C を超えることがあります。運転中のモーターに接近
できるときは、図の警告ラベルをはっきり見える位置に貼ってください。やけどの原因になります。
警告ラベル
廃棄
• モーター、コントロールユニットを廃棄するときは、できるだけ分解し、産業廃棄物として処理してくださ
い。

2 現品到着時の確認
−4−
2 現品到着時の確認
2.1 現品の確認
以下のものがすべて揃っているか確認してください。
不足したり破損している場合は、最寄りの支店・営業所にご連絡ください。
• モーター..............................................................1 台
• コントロールユニット ............................................1 台
• コントロールユニット取付用 M3 ねじセット .........1 セット
（ねじ、ワッシャ、ナット 各4個）
• 取扱説明書（本書） .............................................1 部
 規格・CE マーキング
モーターおよびコントロールユニットは下記の規格に従って設計、検査を行ない、認定を取得しています。
認定品名は、モーター品名およびコントロールユニット品名です。
モーター、コントロールユニットは低電圧指令に適合しています。
モーター コントロールユニット
認定規格 UL 1004、UL 2111
CSA C22.2 No.100、CSA C22.2 No.77
GB 12350
UL 508
CSA C22.2 No.14
適合規格 EN 60034-1、EN 60034-5、EN 60664-1、
EN 60950-1
EN 50178、EN 60950-1
認定機関 UL File No.E64199（6 W タイプ）
UL File No.E64197（15～90 W タイプ）
CQC
UL File No.E91291
設置条件 過電圧カテゴリーⅡ、汚損度 2、クラスⅠ機器（適用規格 EN/IEC 規格）
機器によって過電圧カテゴリーⅢ、汚損度 3の規定値が要求される場合は、モー
ターおよびコントロールユニットを IP54 相当のキャビネットに収納し、絶縁トランスを
介して給電してください。
上記規格で要求される過負荷運転試験および拘束温度上昇試験は、歯切りシャフトタイプはギヤヘッド付
き、丸シャフトタイプは放熱板付きの状態で行なっています。放熱板のサイズ、材質は以下のとおりです。
モーター取付角寸法（mm）サイズ（mm）厚さ（mm）材質
60 115×115
70 125×125
80 135×135
90（40 W）165×165
90（60 W、90 W）200×200
5 アルミ
重要 EMC 指令への適合が必要なときは、必ず10ページ「3.5 EMC 指令に適合させる設置・配線方
法」をご覧になり、お客様の装置に組み込んだ状態で、EMC 測定を行なってください。
 有害物質
RoHS（EU 指令 2002/95/EC 27Jan.2003）適合

2 現品到着時の確認
−5−
2.2 品名および組み合わせの確認
この製品はモーターとコントロールユニットをセットでお届けしています。
製品がお手元に届きましたら、モーターとコントロールユニットの組み合わせを確認してください。
■110 V/115 V タイプ
ユニット品名∗1モーター品名 コントロールユニット
品名
コンデンサの
タイプ 適合ギヤヘッド品名∗2（別売）
US206-401U2 USM206-401W2 2GNS、2GNK
US206-001U2 USM206-001W2 USP206-1U2 －
US315-401U2 USM315-401W2 3GNS、3GNK
US315-001U2 USM315-001W2 USP315-1U2 －
US425-401U2 USM425-401W2 4GNS、4GNK、4GNRH、4GNRA
US425-001U2 USM425-001W2 USP425-1U2 －
US540-401U2 USM540-401W2 5GNS、5GNK、5GNRH、5GNRA
US540-001U2 USM540-001W2 USP540-1U2
内蔵
－
US560-501U2 USM560-501W-1 5GUKB、5GURH、5GURA
US560-001U2 USM560-001W-1 USP560-1U2 －
US590-501U2 USM590-501W-1 5GUKB、5GUKBH、5GURH、5GURA
US590-001U2 USM590-001W-1 USP590-1U2
外付け
－
■220 V/230 V タイプ
ユニット品名∗1モーター品名 コントロールユニット
品名
コンデンサの
タイプ 適合ギヤヘッド品名∗2（別売）
US206-402E2 USM206-402W2 2GNS、2GNK
US206-002E2 USM206-002W2 USP206-2E2 －
US315-402E2 USM315-402W2 3GNS、3GNK
US315-002E2 USM315-002W2 USP315-2E2 －
US425-402E2 USM425-402W2 4GNS、4GNK、4GNRH、4GNRA
US425-002E2 USM425-002W2 USP425-2E2 －
US540-402E2 USM540-402W2 5GNS、5GNK、5GNRH、5GNRA
US540-002E2 USM540-002W2 USP540-2E2
内蔵
－
US560-502E2 USM560-502W-1 5GUKB、5GURH、5GURA
US560-002E2 USM560-002W-1 USP560-2E2 －
US590-502E2 USM590-502W-1 5GUKB、5GUKBH、5GURH、5GURA
US590-002E2 USM590-002W-1 USP590-2E2
外付け
－
∗1 ユニット品名は安全規格認定登録品名ではありません。
安全規格の認定は、モーター品名、コントロールユニット品名でそれぞれ取得しています。
∗2 適合ギヤヘッド品名のには、減速比の数字が入ります。

3 取り付け
−6−
3 取り付け
3.1 取付条件
モーター、コントロールユニットは以下の条件のところに取り付けてください。
この範囲外で使用すると製品が破損するおそれがあります。
• 屋内（この製品は機器組み込み用に設計、製造されたものです）
• 周囲温度 モーター：
- 10～+40 °C（凍結しないこと）
コントロールユニット：0～+40 °C（凍結しないこと）
• 周囲湿度 85％以下（結露しないこと）
• 爆発性雰囲気、有害なガス（硫化ガスなど）、および液体のないところ
• 直射日光が当たらないところ
• 塵埃や鉄粉などの少ないところ
• 水（雨や水滴）、油（油滴）、およびその他の液体がかからないところ
• 放熱しやすいこと
• 連続的な振動や過度の衝撃が加わらないところ
• 標高 1000 m 以下
3.2 モーターの取り付け

丸シャフトタイプ

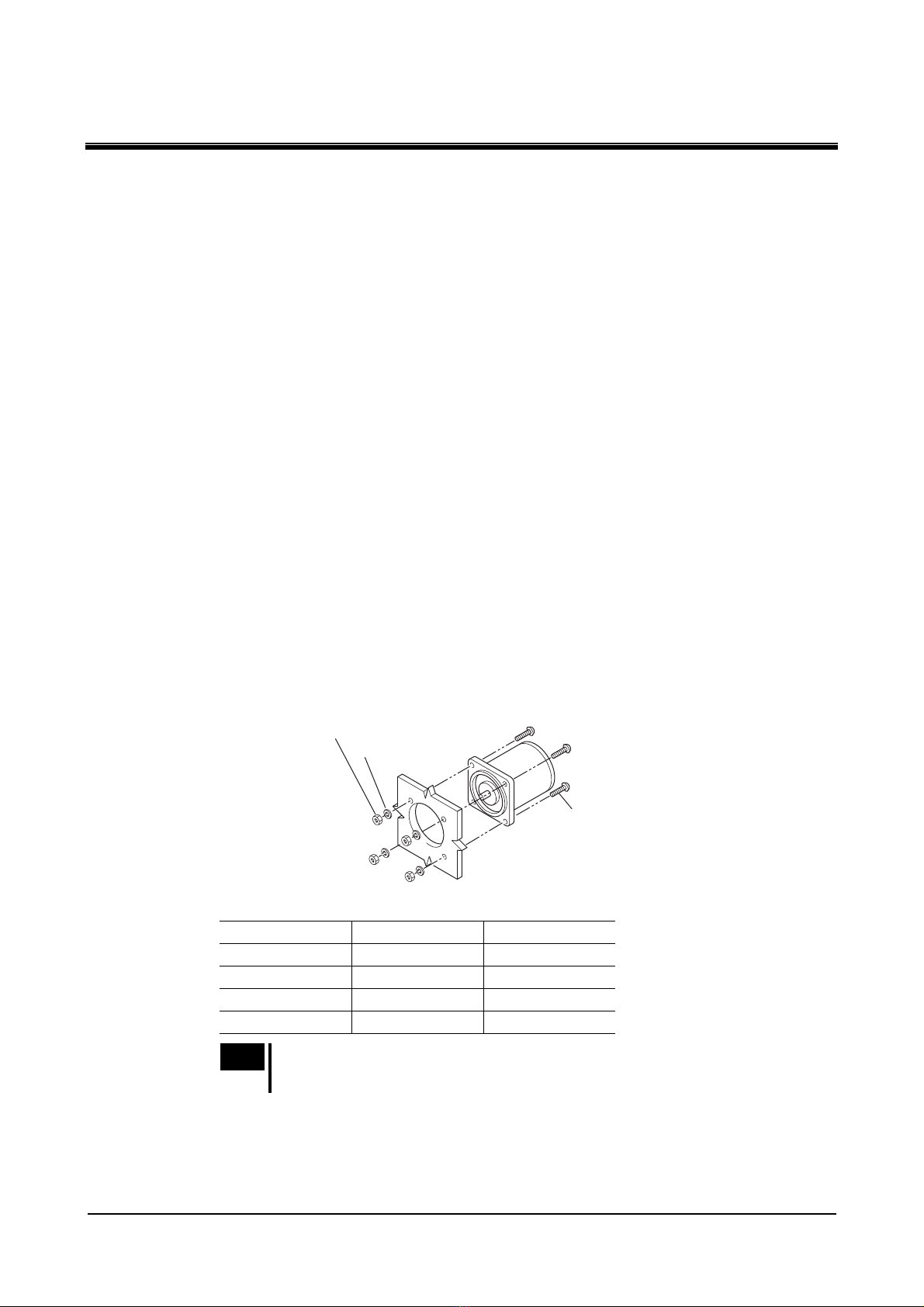

1. 取付板にねじ、モーター寸法に合った穴をあけてください。
2. ねじ、ナット、座金を使用し、モーターを取付板に固定してください。このとき、モーター取付面と取付
板にすきまがないようにしてください。また、ねじは適切な長さのものを用意して取り付けてください。
䊝䊷䉺䊷
ขઃ↪䈰䈛
ขઃ᧼
䊅䉾䊃
䊪䉾䉲䊞
取付ねじ
モーター取付角寸法 ねじサイズ 締付トルク
60 mm M4 2.0 N·m
70 mm M5 2.5 N·m
80 mm M5 2.5 N·m
90 mm M6 3.0 N·m
重要 取付穴にモーターを斜めに挿入したり、無理に組み付けたりしないでください。
フランジインロー部に傷が付き、モーターが破損するおそれがあります。

3 取り付け
−7−
 歯切りシャフトタイプ
1. 取付板にねじ、モーター寸法に合った穴をあけてください。
2. 別売りのギヤヘッド付属のねじを使用し、モーターとギヤヘッドを組み付けてください。組み付けは、
それぞれのインロー部を案内として、シャフト歯切り部をギヤヘッド側板（金属板）やギヤに強く当てな
いよう、ギヤヘッドを静かに左右に回しながら行なってください。
3. ギヤヘッド付属のねじで取付板に固定してください。このとき、モーターフランジ面とギヤヘッドイン
ロー端面にすきまがないように取り付けてください。
5GUK、5GUKBH、5GNRA、5GURA タイプは装置への取付ねじは付属していませんので、
M6（GN タイプ）または M8（GU タイプ）のねじを別途ご用意ください。
オプション（別売）で取付金具を用意しています。
取り付けの詳細については、別売りのギヤヘッドの取扱説明書をご参照ください。
䊝䊷䉺䊷
䉩䊟䊓䉾䊄
䉩䊟䊓䉾䊄ઃዻ䈱䈰䈛
ขઃ᧼
䊅䉾䊃
ᐔ䊪䉾䉲䊞
重要 • ギヤヘッドはモーターと同じ歯切りタイプのものを使用してください。
適合ギヤヘッドは、5ページ「2.2 品名および組み合わせの確認」の表で確認してください。
• モーターインロー部、ギヤヘッドインロー部にはゴミなどを付着させないでください。組み付け
が不十分となり、ギヤヘッド内のグリースが漏れることがあります。
• 歯に傷が付くと異音の原因になることがあります。
 冷却ファン付モーター
冷却ファン付モーターを装置に取り付ける場合には、モーター後部の冷却用吸込口をふさがないように、
ファンカバーの後ろを 10 mm 以上あけるか、換気穴をあけてください。
冷却ファンは、モーター運転中常時回転するわけではありません。
モーターへの入力電圧に応じて回転します。
ๆㄟ䉂
ⵝ⟎
ฯ಴䈚
10

3 取り付け
−8−
3.3 コントロールユニットの取り付け
コントロールユニットを機器に取り付けるときは、2通りの方法があります。
取り付けは、以下の方法を参考にしてください。
M4 のねじは付属しておりません。お客様でご用意ください。
重要 ねじの締付トルクは 0.7 N·m 未満としてください。
0.7 N·m を超えるトルクで締め付けると、コントロールユニットが破損する場合があります。
 四角い穴をあけて取り付ける方法
1. 図のように取付板に穴をあけてください。
ขઃ᧼
2×Ø4.5
81+1
0
90±0.2
53+1
0
2. 取付板の前面からコントロールユニットを挿入し、ねじとナットを用意して固定してください。
2×M4䈰䈛
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃
2×M4䊅䉾䊃 ขઃ᧼
取付ねじ、ナット
サイズ 数
M4 各2個
 四角い穴をあけずに取り付ける方法
1. 図のように取付板に穴をあけてください。
90
±0.2
26
±0.2
Ø7
Ø28
15
±0.2
15
±0.2
50 ±0.2
13.2 ±0.2
ขઃ᧼
Ø3.5
Ø6.5
䋨ᢿ㕙࿑A䋩
90°
2×Ø7.5
Ø23
䋨ᢿ㕙࿑㪘䋩
4×Ø3.5

3 取り付け
−9−
2. コントロールユニット本体からフロントパネルを取り外してください（フロントパネルだけを持って手前に
引くと外れます）。
3. 付属の M3 のねじとナット各 4個を使用し、取付板にコントロールユニット本体を固定してください。
4. 以下のねじとナットを用意して、取付板の前面からフロントパネルをかぶせて固定してください。
4×M3䊅䉾䊃䋨ઃዻ䋩
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃
4×M3䈰䈛䋨ઃዻ䋩
2×M4䈰䈛
䊐䊨䊮䊃䊌䊈䊦
ขઃ᧼
2×M4䊅䉾䊃
取付ねじ、ナット
サイズ 数
M4 各2個
重要 取付板をコントロールユニットとフロントパネルで挟みつけるため、取付板の厚みは 2 mm 以下
にしてください。
3.4 コンデンサの取り付け（コンデンサ外付けタイプの場合）
コンデンサの取り付けには、M4 のねじを使用してください（取付用のねじは付属していません）。
Ø4.3 mm
䉮䊮䊂䊮䉰䉨䊞䉾䊒
重要 • コンデンサに付いているコンデンサキャップは外さないでください。
• ねじの締付トルクは、取付足の破損防止のため、1 N·m 以下としてください。
• コンデンサは、モーターから 10 cm 以上離して取り付けてください。モーターの熱で、コンデン
サの寿命が短くなります。コンデンサ用リード線（黄色）の長さは約 30 cm です。

3 取り付け
−10−
3.5 EMC 指令に適合させる設置・配線方法

はじめに
• EMC 指令（89/336/EEC、92/31/EEC）
US シリーズは、機器組み込み用の部品として設計・製造されています。EMC 指令では、この製品が組み込
まれたお客様の機械装置での適合が要求されます。
これからご紹介するモーター、コントロールユニットの設置・配線方法は、お客様の機械装置の EMC 指令へ
の適合に有効な基本的な設置・配線方法について説明したものです。
最終的な機械装置の EMC 指令への適合性は、モーター、コントロールユニットと一緒に使用される他の制
御システム機器、電気部品の構成、配線、配置状態、危険度などによって変わってきますので、お客様ご自
身で機械装置の EMC 試験を行ない、確認していただく必要があります。
• 適用規格
EMI
Emission Tests
Radiated Emission Test
Conducted Emission Test
EN 61000-6-4
EN 55011
EN 55011
EMS
Immunity Tests
Radiation Field Immunity Test
Electrostatic Discharge Immunity Test
Fast Transient/Burst Immunity Test
Conductive Noise Immunity Test
Surge Immunity Test
Voltage Dip Immunity Test
Voltage Interruption Immunity Test
EN 61000-6-2
IEC 61000-4-3
IEC 61000-4-2
IEC 61000-4-4
IEC 61000-4-6
IEC 61000-4-5
IEC 61000-4-11
IEC 61000-4-11

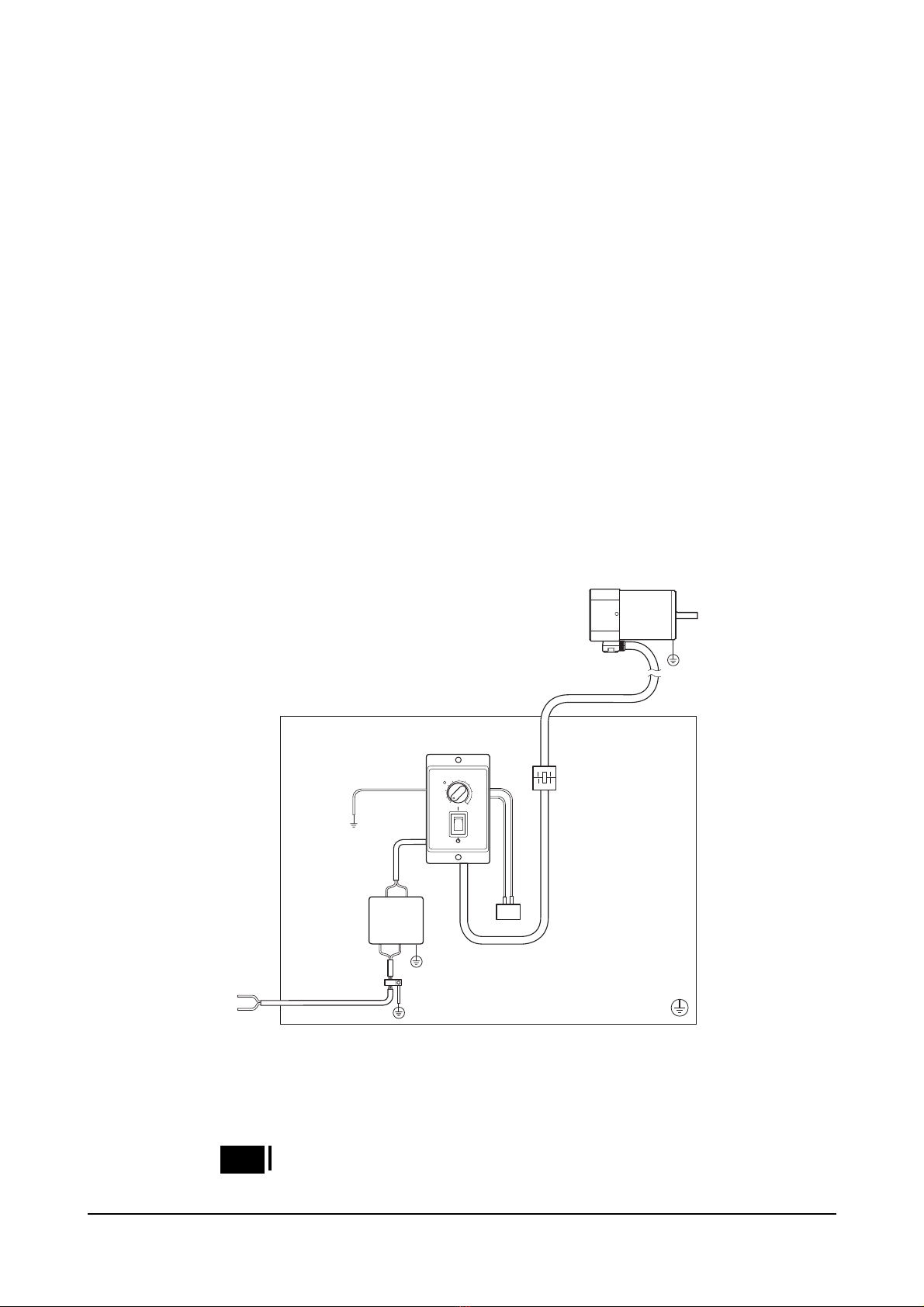

 EMC 指令に適合させる設置・配線方法
US シリーズから周辺の制御システム機器への EMI と、US シリーズの EMS に対し有効な対策をとらなけれ
ば、機械装置の機能に重大な傷害を招くおそれがあります。
US シリーズは、次の装置・配線方法を施すことで、EMC 指令（適用規格は前述によります）への適合が可
能になります。
• AC ラインフィルタの接続
コントロールユニットで発生したノイズが電源ラインを介して外部へ伝播するのを防止するため、AC 入力ライ
ンには AC ラインフィルタを接続してください。
AC ラインフィルタには、下表の製品または相当品を使用してください。
TDK 株式会社 ZAG2210-11S
EPCOS AG B84112-B-B110
Schaffer EMC AG FN2330Y-10-06、FN2310X-10-06
Tyco Electronics CORCOM 10ESK1
AC ラインフィルタは、できるだけコントロールユニットの近くに取り付け、入力ケーブルと出力ケーブルは筐
体の盤面から浮かないように、ケーブルクランプなどを使用して確実に固定してください。AC ラインフィルタ
の接地端子は、できるだけ太く、最短距離で接地ポイントに接地してください。
なお、AC 入力側のケーブル（AWG18：0.75 mm2以上）と AC ラインフィルタの出力ケーブル（AWG18：
0.75 mm2以上）は平行して配線しないでください。平行して配線されると、筐体内のノイズが浮遊容量を介
して直接電源ケーブルに結合し、AC ラインフィルタの効果が低減することがあります。

3 取り付け
−11−
• 接地方法
接地した箇所に電位差が生じないよう、コントロールユニット、モーター、AC ラインフィルタを接地するケー
ブルは、できるだけ太く、最短距離で接地ポイントに接地してください。接地ポイントには広く、太く、均一な
導電面を使用してください。
コントロールユニットの接地
コントロールユニットのアース用リード線を接地してください。
モーターの接地
モーターを接地するときは、モーターの保護接地端子を使って接地してください。接地端子のないものは、
取付フランジの塗装をはがし、菊座ワッシャを使用して、固定ねじと一緒に接地ケーブルを接地ポイントに
接地してください。
• モーターケーブルの接続
モーターケーブルを延長するときは、オプション（別売）の延長ケーブルを使用してください。
詳細は16ページ「5.5 モーターを遠隔操作する場合」をご覧ください。
• 設置・配線についての注意事項
• モーターやコントロールユニットと、周辺の制御システム機器の接地電位に差が生じないように、接地ポイ
ントに直接接地してください。
• リレーや電磁スイッチを一緒に使用するときは、AC ラインフィルタや CR 回路でサージを吸収してくださ
い。
• モーター、コントロールユニットの設置・配線例
L
N
C
C
A
A
B
D
D
SPEED CONTROL UNIT
USP560-2E
POWER
LOW HIGH
RUN
STAND-BY
ORIENTAL MOTOR
A䋺䉝䊷䉴↪䊥䊷䊄✢
B䋺AC䊤䉟䊮䊐䉞䊦䉺
C䋺㔚Ḯ䉬䊷䊑䊦
D䋺䊝䊷䉺䊷䉬䊷䊑䊦䋨4.75 m䋩
䊝䊷䉺䊷
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃
䉮䊮䊂䊮䉰
Grounded Panel
౉ജ㔚Ḯ
 静電気についての注意事項
静電気によって、コントロールユニットが誤動作したり破損することがあります。コントロールユニットに電源を
投入した状態でのドライバの取り扱いには気をつけてください。
重要 電源を投入した状態のコントロールユニットに近づいたり、触れたりしないでください。

4 接続
−12−
4 接 続

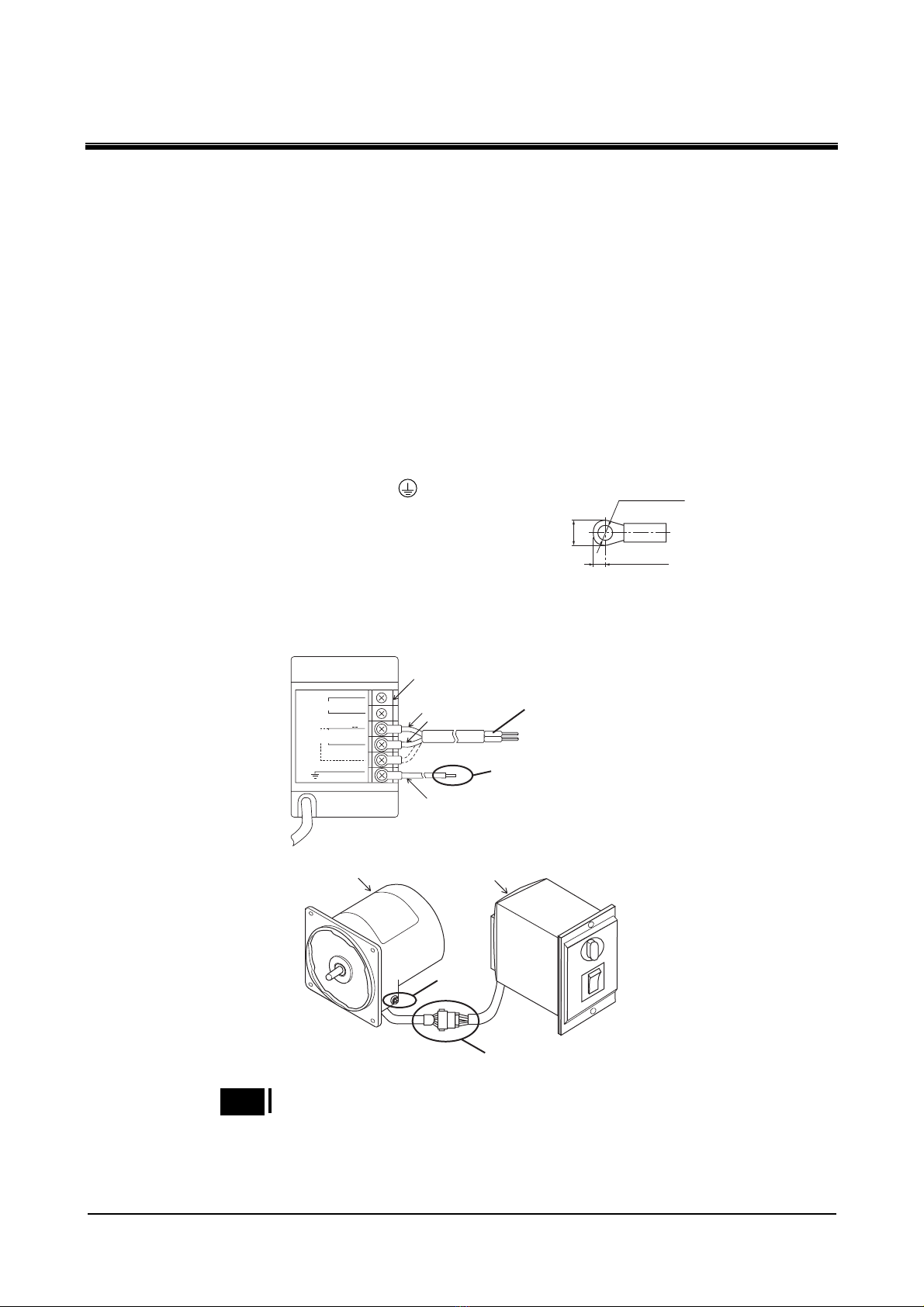

 接続手順
以下の説明は、出荷時の設定のまま使用する場合です。
回転方向は、モーター出力軸側からみて時計方向に回転するように設定してあります。
回転方向を変える場合は、13ページ「5 運転」を参照してください。
図は 110 V/115 V コンデンサ内蔵タイプです。
1. 緑のアース用リード線を接地してください。このアースはノイズ除去用の機能アースです。
2. モーター部のコネクタとコントロールユニット部のコネクタを接続してください。このとき、コネクタは「カ
チッ」という音がするまで差し込んで、確実に接続してください。
3. コントロールユニットの「RUN/STAND-BY」スイッチが「STAND-BY」、回転速度設定器のツマミが
「LOW」になっていることを確認してから、電源コードを電源に接続してください。電源を投入するとコ
ントロールユニットの POWER LED（緑）が点灯します。
4. モーターの保護接地端子 を接地してください。
適用圧着端子：絶縁被覆付き丸型圧着端子
端子ねじサイズ：M4
締付トルク：1.0～1.3 N·m
適用リード線：AWG18（0.75 mm2）以上
Ø4.1 mmએ
4.8 mmએ
9.5 mmએ
∗ 60 W、90 W タイプには保護接地端子がありません。11ページ「接地方法」でご確認ください。
3. 㔚Ḯ䈻
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃ⵣ㕙
✛䋨䉝䊷䉴↪䊥䊷䊄✢䋩
㔚Ḯ䉮䊷䊄┵ሶบ
㤥
⊕
AC110 V䌾
AC115 V䌾
SPEED OUT
L
N䋨CW䋩
N䋨CCW䋩
AC110 V 60 Hz
AC115 V 60 Hz
AC220 V 50/60 Hz
AC230 V 50/60 Hz
㧔㧕
1.
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃
䊝䊷䉺䊷
4.
2.
重要 製品に装着されている保護接地端子用のねじ以外は、使用しないでください。

5 運転
−13−
5 運 転
重要 • このモーターは B種絶縁モーターです。モーター運転中は、モーターケースの温度が 90 °C を
超えないことを確認してください。90 °C を超える温度でモーターを運転すると、巻線、ボール
ベアリングの寿命を短くします。
モーターケースの温度は、モーター表面に温度計を固定して計測できます。また、サーモテー
プまたは熱電対を使用しても計測できます。
• 60 W、90 W タイプの場合、低速、軽負荷で運転するとモーターの発熱が少ないため、モー
ター後部の冷却ファンは回転しない設定になっています。
• コントロールユニット内部には、外部からのノイズに対するフィルタを内蔵していますが、ノイズ
のレベルによっては設定回転速度と異なる回転速度で回るなどの誤動作を招く場合がありま
す。機器に取り付け後、実機にて確認してください。誤動作する場合は、ノイズフィルタ、フェラ
イトコアなどを取り付けることにより防止することができます。
• コントロールユニットの電源コード端子台のリード線を差し替える場合は、電源を OFF にして
から行なってください。

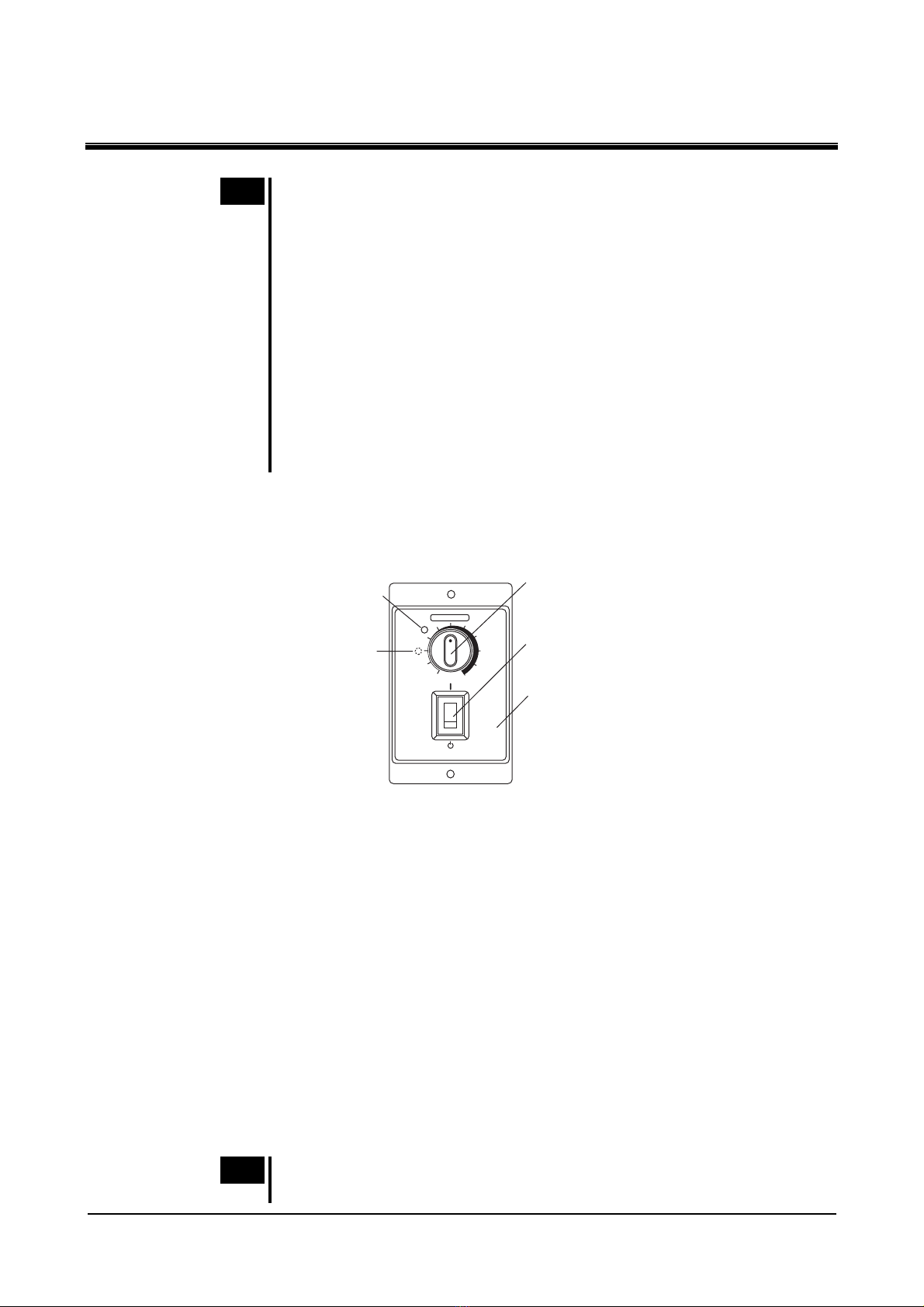

5.1 モーターの運転・変速・停止
POWER LED
LOW
POWER
HIGH
RUN
STAND-BY
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃ᱜ㕙
ᦨ㜞ㅦᐲ
⺞ᢛ↪䊃䊥䊙
䋨⺞ᢛ䈜䉎䈫䈐䈲
䇭䊐䊨䊮䊃䊌䊈䊦
䇭䉕ᄖ䈚䉁䈜䇯䋩
RUN/STAND-BY
䉴䉟䉾䉼
࿁ォㅦᐲ⸳ቯེ
䊐䊨䊮䊃䊌䊈䊦
䋨ข䉍ᄖ䈚น⢻䋩
 運転
コントロールユニットの「RUN/STAND-BY」スイッチを「RUN」側に倒します。
回転速度設定器で設定した速度で回転し始めます。
 停止
コントロールユニットの「RUN/STAND-BY」スイッチを「STAND-BY」側に倒すと、モーターは停止します。
 変速
回転速度設定器のツマミを時計方向（HIGH 側）に回すと、モーターのスピードが速くなり、反時計方向
（LOW 側）に回すと遅くなります。
50 Hz では 90～1400 r/min、60 Hz では 90～1600 r/min の範囲でモーターのスピードを調整、設定すること
ができます。
電源周波数が変わっても、90～1400 r/min の範囲では設定回転速度は変わりません。
∗ 回転速度設定器のツマミを最大（HIGH 側）にする前に、回転速度が可変速範囲の上限を超えることがあります。
最高速度調整用トリマを使用すると回転速度設定器のツマミを全域で使用できます（調整方法は14ページ
をご覧ください）。
重要 「RUN/STAND-BY」スイッチは、電源の ON/OFF スイッチではありません。モーターを長時間停
止する場合には、別に電源用スイッチを設けてください。

5 運転
−14−
最高速度調整方法
フロントパネルを外して、以下の手順で調整してください。
1. 「RUN/STAND-BY」スイッチを「RUN」側に倒します。
2. 回転速度設定器のツマミを最大まで回します。
3. 最高速度調整用トリマを回し、50 Hz：1400 r/min、60 Hz：1600 r/min になるように調整してください。
左へ回すと速くなり、右へ回すと遅くなります。調整には絶縁されたプラスの精密ドライバを使用してく
ださい。
重要 最高速度調整用トリマを使用して調整する場合、使用する電源周波数が変わるときは、再度調
整してください。
5.2 一方向運転で使用する場合
コントロールユニットのコンデンサが内蔵タイプか外付けタイプかにより接続が異なります。
お求めのタイプがどのタイプかは5ページ「2.2 品名および組み合わせの確認」の表でご確認ください。
回転方向は、モーター出力軸側から見て時計方向を CW、反時計方向を CCW としています。
出荷時は時計方向に回転するように設定されているため、電源コード端子台のリード線は N（CW）に接続さ
れています。
反時計方向に回転させる場合は、N（CCW）に接続してください。
図は 110 V/115 V タイプです。
出荷時の設定「CW」を「CCW」に変える場合
 コンデンサ内蔵タイプ
1. コントロールユニット後部の電源コード端子台のプラスチックカバーを外してください。
2. 電源コード端子に接続されている黒のリード線を、N（CW）から N（CCW）に差し替えてください。
出荷時は電源コード端子が LとN（CW）に接続されています。
3. 電源コード端子台にプラスチックカバーを取り付けてください。
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃ⵣ㕙
✛䋨䉝䊷䉴↪䊥䊷䊄✢䋩
㔚Ḯ䉮䊷䊄┵ሶบ
㤥
⊕
AC110 V䌾
AC115 V䌾
SPEED OUT
L
N䋨CW䋩
N䋨CCW䋩
AC110 V 60 Hz
AC115 V 60 Hz
AC220 V 50/60 Hz
AC230 V 50/60 Hz
㧔㧕
 コンデンサ外付けタイプ
1. コントロールユニット後部の電源コード端子台のプラスチックカバーを外してください。
2. 電源コード端子 N（COM）と N（CW）に接続されている黒のリード線を、N（CW）から N（CCW）に差し
替えてください。その際、コンデンサのリード線（黄色）は動かさないでください。出荷時は電源コード
端子に接続されている黒のリード線は、N（COM）と N（CW）に接続されています。
3. 電源コード端子台にプラスチックカバーを取り付けてください。

5 運転
−15−
㔚Ḯ䉮䊷䊄┵ሶบ
䉮䊮䊂䊮䉰
✛䋨䉝䊷䉴↪䊥䊷䊄✢䋩
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃ⵣ㕙
⊕
㤥
㤛
AC110 V䌾
AC115 V䌾
SPEED OUT
N䋨CW䋩
L
N䋨COM䋩
N䋨CCW䋩
AC110 V 60 Hz
AC115 V 60 Hz
AC220 V 50/60 Hz
AC230 V 50/60 Hz
㧔㧕
5.3 正逆運転する場合
電源用スイッチと正逆転切替スイッチを設けて、回転方向を切り替えてください。
重要 モーターの回転方向の切り替えは、モーターが完全に停止してから行なってください。
回転方向が切り替わらなかったり時間がかかったりする場合があります。
 コンデンサ内蔵タイプ
1. 電源用スイッチ「SW1」と正逆転切替スイッチ「SW2」を接続してください。
2. 「RUN/STAND-BY」スイッチを「STAND-BY」側に倒し、モーターが完全に停止するのを確認してくだ
さい。
3. モーター停止後、電源用スイッチ「SW1」を切り、「SW2」を切り替えてください。
4. 電源用スイッチ「SW1」を ON 側にしてください。
SW1
AC㔚Ḯ
SW2
CW
CCW
L
N䋨CW䋩
N䋨CCW䋩
L
N
ON
ON
 コンデンサ外付けタイプ
1. 電源コード端子台の N（COM）、N（CW）に接続されている黒のリード線を外してください。
2. 電源用スイッチ「SW1」と正逆転切替スイッチ「SW2」を接続してください。
3. 「RUN/STAND-BY」スイッチを「STAND-BY」側に倒し、モーターが完全に停止するのを確認してください。
4. モーター停止後、電源用スイッチ「SW1」を切り、「SW2」を切り替えてください。
5. 電源用スイッチ「SW1」を ON 側にしてください。
L
N䋨CW䋩
N䋨COM䋩
N䋨CCW䋩CW
CCW
SW1
䉮䊮䊂䊮䉰
ON
ON
AC㔚Ḯ
SW2
L
N
 スイッチの接点容量
AC250 V、5 A 以上の容量のものをお使いください。

5 運転
−16−

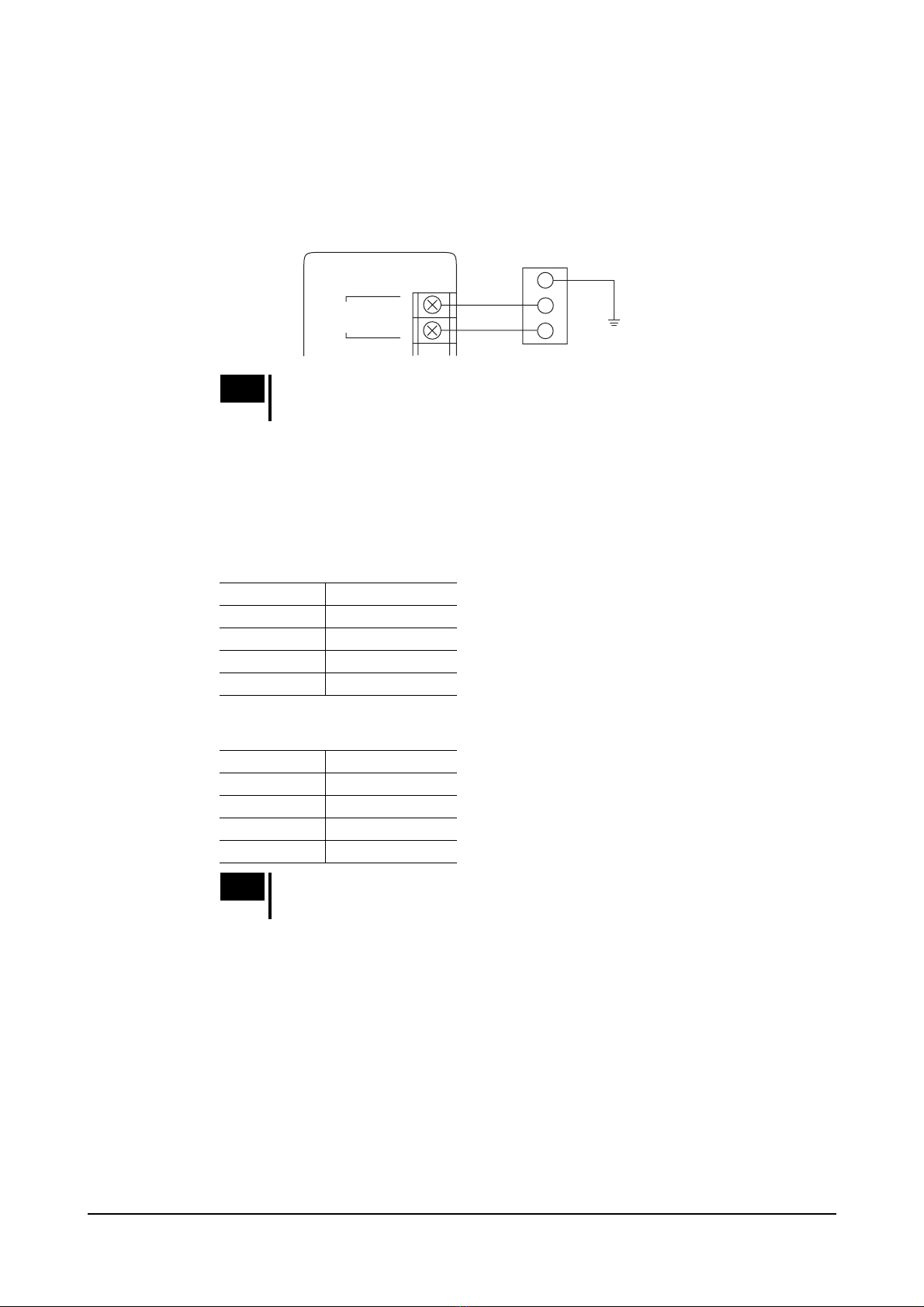

5.4 モーターの回転速度を確認する場合
オプションのデジタル表示型回転計 SDM496（別売）をご使用ください。
電源コード端子の SPEED OUT をデジタル回転計の①、⑪端子に接続してください。
モーターが回転すると、回転速度を表示します。
接続の詳細は、デジタル表示回転計 SDM496 の取扱説明書を参照してください。
SPEED
OUT
䉮䊮䊃䊨䊷䊦䊡䊆䉾䊃ⵣ㕙
䊂䉳䉺䊦࿁ォ⸘
SDM496
䊏䊮⇟ภ
9
1
11
重要 デジタル表示型回転計 SDM496 は安全規格認定品ではありません。
US シリーズと組み合わせて使用したときは、US シリーズも安全規格には適合しません。
5.5 モーターを遠隔操作する場合
モーターとコントロールユニット間は標準で 0.75 m ですが、さらに離してお使いになりたい場合は、オプショ
ンの延長コードをご使用ください。コードは、最大 4.75 m まで延長できます。
 US206、US315、US425、US540 タイプ用
品名ケーブル長さ（m）
CC01SU05 1
CC02SU05 2
CC03SU05 3
CC04SU05 4
 US560、US590 タイプ用
品名ケーブル長さ（m）
CC01SU07 1
CC02SU07 2
CC03SU07 3
CC04SU07 4
重要 延長ケーブルを使用する場合には、複数の延長ケーブルを継ぎ足しての延長はしないでくださ
い。誤動作の原因となります。

6 特性
−17−
6 特 性

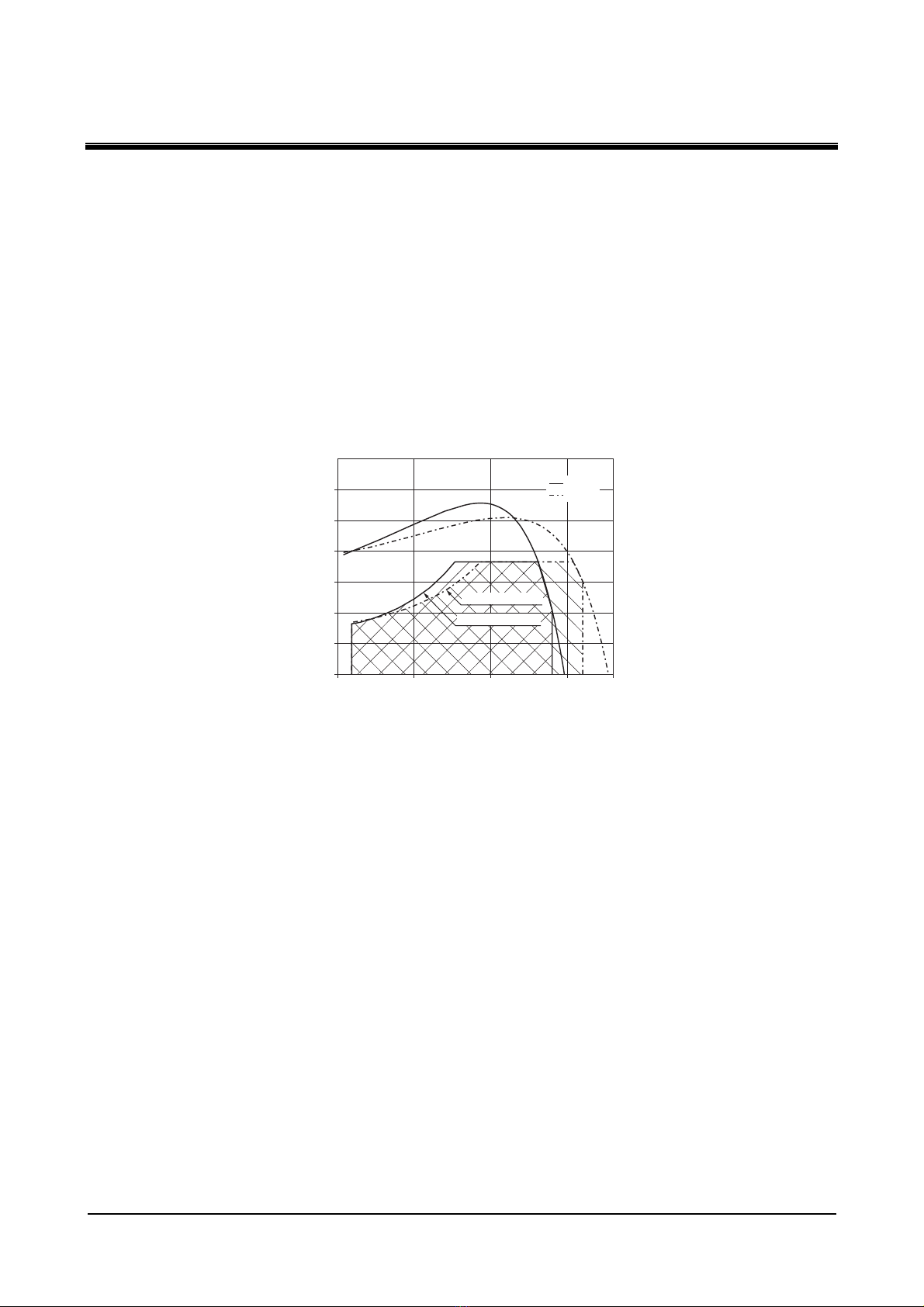

 使用限界線について
スピードコントロールモーターは、負荷と回転速度に対応して入力が変わります。負荷が大きいほど、また回
転速度が遅いほど温度上昇は高くなります。
AC スピードコントロールモーターの回転速度－トルク特性のグラフには、図のように「使用限界線」が記入さ
れており、この斜線部を連続運転領域と言います。
「使用限界線」はモーターの許容最高温度を超えずに連続で運転できる限界で、モーターの温度から決め
られます。
実際の負荷と回転速度で、連続で使えるかどうかは、モーターケースの温度を測定し判断します。モーター
ケース温度 90 °C 以下であれば、その条件にて連続使用可能です。
ギヤヘッド使用の場合、ギヤヘッドの許容トルク以下のトルクでお使いください。ギヤヘッドを使用して、この
トルクを超えて運転すると寿命が短くなったり、破損することがあります。
1.2
1.0
0.8
0.6
0.4
0.2
0
500 1000 1500 1800
㪲N·m䌝
࿁ォㅦᐲ㪲r/min䌝
䊃䊦䉪
50 Hz
60 Hz
60 Hz૶↪㒢⇇✢
50 Hz૶↪㒢⇇✢

7 拘束時のモーター焼損保護について
−18−
7 拘束時のモーター焼損保護について
モーターの過熱保護装置（サーマルプロテクタ）がはたらいたときは、電源を切ってください。過熱保護装
置が自動復帰したときにモーターが突然起動して、けが・装置破損の原因になります。
このモーターには、モーターに何らかの原因で異常発熱し、焼損に至るのを防止するための機能を備えて
います。保護方式には次の 2通りがあります。
 サーマルプロテクタ方式（モーター銘板に「TP」と記載されています）
規定の温度になると、内蔵サーマルプロテクタがはたらいてモーターは停止します。
自動復帰型のため、モーターの温度が下がると自動的に運転を再開します。
点検作業は必ず電源を切ってから行なってください。
サーマルプロテクタ動作温度 開（電源を遮断する）……130±5 °C
閉（電源をつなぐ）………82±15 °C
 インピーダンスプロテクト方式（モーター銘板に「ZP」と記載されています）
異常時に拘束状態になった場合、巻線インピーダンスが大きくなり、モーターへの入力を抑制し、モーター
巻線が焼損に至らないようになっています。

8 正常に動作しない場合のチェックポイント
−19−
8 正常に動作しない場合のチェックポイント
モーターが正常に動作しない場合は、下の表に従って点検してください。
点検の結果、すべて正常であるにもかかわらずモーターおよびコントロールユニットが正しく動作しない場
合は、お客様ご相談センター、または最寄りの支店・営業所にご連絡ください。
現象確認内容
コントロールユニットに正規の電圧が加えられていますか?
モーターとコントロールユニットのコネクタが外れていませんか?
負荷が大きすぎませんか?
コントロールユニットの「RUN/STAND-BY」スイッチが「STAND-BY」側に
なっていませんか?
モーターとコントロールユニットの組み合わせは合っていますか?
コントロールユニットの速度設定用ボリュームが LOW になっていませんか?
サーマルプロテクタがはたらいていませんか?
モーターが回転しない
コンデンサ外付けタイプの場合、コンデンサが「4 接続」または「5 運転」の
接続方法どおりに接続されていますか?
接続方法と違う接続をしていませんか?
「4 接続」または「5 運転」をもう一度見てください。
ギヤヘッドの減速比によっては、ギヤヘッド出力軸の回転方向が異なります。
ギヤヘッドの取扱説明書を参照してください。
コンデンサ外付けタイプの場合、コンデンサが「4 接続」または「5 運転」の
接続方法どおりに接続されていますか?
逆方向に回転する
見る方向が違っていませんか?
モーター出力軸側から見て回転方向を時計方向、反時計方向としています。
コントロールユニットに正規の電圧が加えられていますか?
周囲温度範囲の上限を超えていませんか?
モーターが異常に熱くなる
（モーターケース温度が
90 °C を超えている） モーターとコントロールユニットの組み合わせは合っていますか?
POWER LED が点灯しない 電源コードが電源に正しく接続されていますか?
モーターとギヤヘッドを正しく組み付けていますか?
ギヤヘッドの取扱説明書を参照してください。
異音がする
モーターと同じ歯切りタイプのギヤヘッドを組み付けていますか?
冷却ファンが回転しない 負荷を付けずに低速で運転していませんか?
速度設定器のツマミを HIGH にして冷却ファンが回転すれば正常です。

• この取扱説明書の一部または全部を無断で転載、複製することは、禁止されています。
損傷や紛失などにより、取扱説明書が必要なときは、最寄りの支店または営業所に請求してください。
• 取扱説明書に記載されている情報、回路、機器、および装置の利用に関して産業財産権上の問題が生じても、当社は一切の
責任を負いません。
• 製品の性能、仕様および外観は改良のため予告なく変更することがありますのでご了承ください。
• 取扱説明書には正確な情報を記載するよう努めていますが、万一ご不審な点や誤り、記載もれなどにお気づきの点がありました
ら、最寄りのお客様ご相談センターまでご連絡ください。
• は、日本その他の国におけるオリエンタルモーター株式会社の登録商標または商標です。
その他の製品名、会社名は各社の登録商標または商標です。この取扱説明書に記載の他社製品名は推奨を目的としたもので、
それらの製品の性能を保証するものではありません。オリエンタルモーター株式会社は、他社製品の性能につきましては一切の
責任を負いません。
© Copyright ORIENTAL MOTOR CO., LTD. 2008
http://www.orientalmotor.co.jp/
䃂㩷⵾ຠ䈮䈧䈇䈩䈱䈗⾰໧䇮䈗⋧⺣䈲䈍ቴ᭽䈗⋧⺣䉶䊮䉺䊷䈻䈍໧䈇ว䉒䈞䈒䈣䈘䈇䇯
㩷 䊐䊥䊷䉮䊷䊦㩿ήᢱ㪀䈪䈜䇯៤Ꮺ㔚⹤䊶PHS䈎䉌䉅䈗೑↪䈏น⢻䈪䈜䇯
㩷 ฃઃᤨ㑆㩷 ᐔᣣ㩷 9:00䌾18:30
㩷 㩷 ࿯ᦐᣣ㩷 9:00䌾17:30
᧲㩷 㩷 TEL [phone] FAX [phone]
ฬฎ㩷ደ㩷 TEL [phone] FAX [phone]
ᄢ㩷 㒋㩷 TEL [phone] FAX [phone]
䈖䈱ขᛒ⺑᣿ᦠ䈲ౣ↢⚕䉕૶↪䈚䈩䈇䉁䈜䇯
