oventrop pinox D User manual

Premium Armaturen + Systeme
Thermostat „pinox D“
Montage- und Betriebsanleitung
DE
Vor der Montage des Einhebel-Thermostaten die Montage-
und Betriebsanleitung vollständig lesen!
Wir empfehlen die Montage von geschultem Fachpersonal
durchführen zu lassen.
Die Montage- und Betriebsanleitung sowie alle mitgeltenden
Unterlagen sind an den Anlagenbetreiber weiterzugeben!
1. Allgemeine Hinweise
1.1 Informationen zur Montage- und Betriebsanleitung
Diese Montage- und Betriebsanleitung dient dazu, den Thermosta-
ten „pinox “ fachgerecht zu installieren und in Betrieb zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagenkomponenten
sowie geltende technische Regeln - sind einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Montage- und Betriebsanleitung ist vom Anlagenbetreiber
zum späteren Gebrauch aufzubewahren.
1.3 Urheberschutz
Die Montage- und Betriebsanleitung ist urheberrechtlich geschützt.
1.4 Symbolerklärung
inweise zur Sicherheit sind durch Symbole gekennzeichnet. Diese
inweise sind zu befolgen, um Unfälle, Sachschäden und Störungen
zu vermeiden.
WARNUNG weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen
führen kann, wenn die Sicherheitsmaßnahmen nicht befolgt werden.
AC TUNG weist auf mögliche Sachschä-
den hin, welche entstehen können, wenn die Sicherheitsmaßnahmen
nicht befolgt werden.
Inhalt
1. Allgemeine inweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3. Transport, Lagerung und Verpackung . . . . . . . . . . . . . . . 1
4. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
5. Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
6. Montage/Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
7. Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
8. Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
9. Allgemeine Bedingungen für Verkauf und Lieferung . . . 2
Technische Änderungen vorbehalten.
101217580 11/2016
OVENTROP Gmb & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon [phone]
Telefax [phone]
E-Mail [e-mail]
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
1
2. Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung
des Thermostaten gewährleistet.
Die Thermostate werden zusammen mit den Thermostatventilen in
Warmwasser-Zentralheizungsanlagen oder Kühlanlagen zur Regelung
der Raumtemperatur eingesetzt, z. B. an eizkörpern, Flächenheiz-/ -
kühlsystemen, Bodenkonvektoren oder ähnlichen Wärmeübertragern.
Jede darüber hinausgehende und/oder andersartige Verwendung des
Thermostaten ist untersagt und gilt als nicht bestimmungsgemäß. An-
sprüche jeglicher Art gegen den ersteller und/oder seine Bevollmäch-
tigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung
können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die korrekte Einhal-
tung der Montage- und Betriebsanleitung.
2.2 Gefahren, die vom Einsatzort und Transport ausgehen können
Der Fall eines externen Brandes wurde bei der Auslegung des Thermo-
staten nicht berücksichtigt.
Verletzungsgefahr! Das Thermostatventil und die Rohrleitungen
können im Betrieb sehr heiß sein und zu Verbrennungen führen.
andschuhe tragen oder eizungsanlage vor Beginn der Arbeiten
außer Betrieb nehmen.
3. Transport, Lagerung und Verpackung
3.1 Transportinspektion
Lieferung unmittelbar nach Erhalt sowie vor Montage auf mögliche Trans-
portschäden und Vollständigkeit untersuchen.
Falls derartige oder andere Mängel feststellbar sind, Warensendung nur
unter Vorbehalt annehmen. Reklamation einleiten. Dabei Reklamations-
fristen beachten.
3.2 Lagerung
Den Thermostaten „pinox D“ nur unter folgenden Bedingungen lagern:
• Nicht im Freien. Trocken und staubfrei aufbewahren.
• Keinen aggressiven Medien oder itzequellen aussetzen.
• Vor Sonneneinstrahlung und übermäßiger mechanischer Erschütte-
rung schützen.
• Lagertemperatur: -10°C bis +50°C,
relative Luftfeuchtigkeit: max. 95 %
3.3 Verpackung
Sämtliches Verpackungsmaterial ist umweltgerecht zu entsorgen.
4. Technische Daten
4.1 Leistungsdaten
Einstellbereich: 7...28°C
Richtwertskala: * 1-5
Fühlerelement: Flüssigkeitsfühler
Fühlertemperatur: max. 50°C
eizmitteltemperatur: max. 120°C
!
WA NUNG
!
ACHTUNG
WA NUNG
!

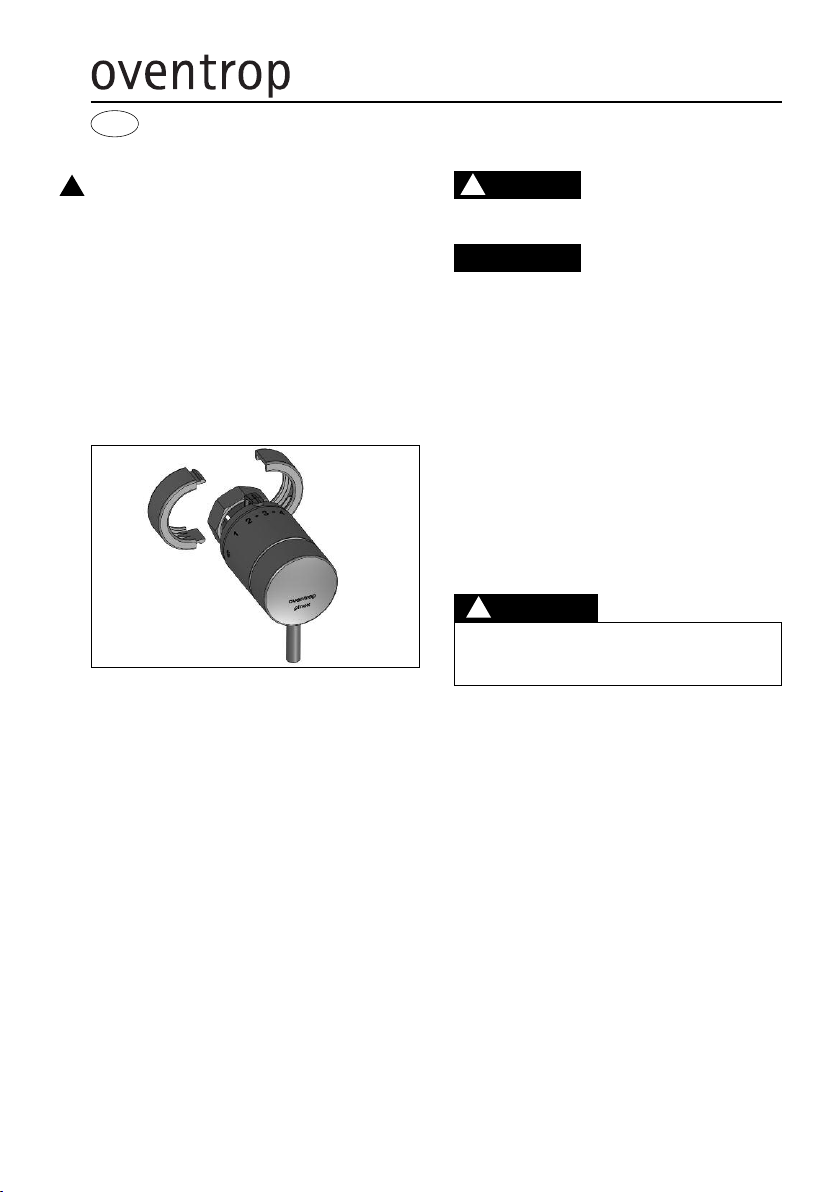

Abb. 1 Thermostat „pinox D“ mit Decoring

2
4.2 Temperatureinstellung
Es ist durch geeignete Maßnahmen (z. B. Sicherheitsventile)
sicherzustellen, dass die max. und min. Betriebstemperaturen
nicht überschritten bzw. unterschritten werden.
ca. 28°C
ca. 24°C
ca. 20°C
ca. 16°C
ca. 12°C
ca. 7°C
4.3 Abmessungen
6. Montage/Demontage
6.1 Montage
Thermostaten erst montieren, wenn die Bauphase abgeschlossen
ist, um Beschädigungen am Thermostaten zu vermeiden. Bei
der Montage des Thermostaten keine Gewalt anwenden, damit
der Thermostat oder die Klemmverbindung nicht beschädigt
werden. Wir empfehlen, die Montage des Thermostaten von ei-
nem eizungsfachbetrieb ausführen zu lassen.
Wird der Einhebel-Thermostat in Verbindung mit dem Ventil und ei-
nem eizkörper parallel zur Wand montiert muss ein Wandabstand
von min. 50 mm eingehalten werden.
Abb. 4.1 Abmessungen
7. Wartung und Pflege
Der Thermostat ist wartungsfrei.
Oberflächen nur mit einem milden flüssigen Reinigungsmittel oder
Seifenlauge reinigen. Scheuer-, Lösungs- und scharfe Reinigungs-
mittel beschädigen u. U. die Oberfläche sowie die Bedruckung des
Thermostaten.
Der Thermostat darf nicht im Geschirrspüler gereinigt werden.
8. Entsorgung
Bei einer Entsorgung des Thermostaten darf dieser nicht zer-
stört werden, um ein Austreten der Flüssigkeit aus dem Fühler
zu verhindern.
Der Thermostat unterliegt der Sondermüllbehandlung!
Ausgebaute/defekte Thermostate werden vom ersteller Firma Oven-
trop zurückgenommen und fachgerecht entsorgt. Adresse siehe vorne.
9. Allgemeine Bedingungen für Verkauf
und Lieferung
Es gelten die zum Zeitpunkt der Lieferung gültigen allgemeinen Bedin-
gungen für Verkauf und Lieferung von Oventrop.
5. Funktion
Thermostatventil und Thermostat bilden gemeinsam einen selbst-
tätig arbeitenden Temperaturregler. Durch Drehung des Thermosta-
ten am andgriff auf die entsprechende Merkzahl kann die ge-
wünschte Raumtemperatur erreicht werden. Liegt die Raumtempe-
ratur unterhalb des am Thermostaten eingestellten Wertes, fließt
Warmwasser durch das Ventil in den eizkörper.
ierdurch wird eizwärme an den Raum abgegeben und die Raum-
lufttemperatur steigt, bis der eingestellte Wert erreicht ist.
mit Decoring
WA NUNG
!
ACHTUNG
ACHTUNG
1. Drehen Sie am Thermostaten den andgriff (f) gegen den Uhr-
zeigersinn, bis die Merkzahl "5" an der Einstellmarke anliegt.
Überwurfmutter (e) ganz zurückschrauben (wie abgebildet).
2. Thermostat auf das Ventil aufschieben bis zum Anschlag (a).
Thermostat etwas nach links oder rechts drehen, bis die inne-
ren Nocken (c) in die Nuten (b) einrasten.
3. Thermostat fest gegen das Ventil andrücken (g), dabei Über-
wurfmutter (e) gegen den Bund (d) fest anziehen.
4. Beiliegenden Decoring montieren.
Anschließend Einhebel-Thermostat auf die gewünschte Raum-
temperatur einstellen.
Warnhinweise unter Abschnitt 2
(Sicherheitshinweise) beachten!
!
6.2 Demontage
1. Ggf. montierten Decoring mit einem geeigneten Werkzeug, durch
Drücken (nicht Drehen!) in die Ausnehmung der Schnappverbin-
dung lösen und entfernen.
2. Überwurfmutter des Thermostaten lösen, ganz zurückschrauben
und Thermostat vom Ventil entfernen.
Ø 45
Ø 42
Ø 7
87 (max. 89)
48

3
Valves, controls and systems
“pinox D” thermostat
Installation and operating instructions
EN
Subject to technical modification without notice.
101217580 11/2016
For an overview of our global presence visit
www.oventrop.com.
ead installation and operating instructions in their entirety
before installing the single-lever thermostat! Installation must
always be carried out by qualified tradesmen!
The installation and operating instructions, as well as other
valid documents must remain with the user of the system!
1. General information
1.1 Information regarding installation and operating instructions
These installation and operating instructions serve the installer
to install the thermostat “pinox D” professionally and to put it
into operation.
Other valid documents – manuals of all system components as
well as valid technical rules – must be observed.
1.2 Keeping of documents
These installation and operating instructions should be kept by
the user of the system.
1.3 Copyright
The installation and operating instructions are copyrighted.
1.4 Symbol explanation
Safety guidelines are displayed by symbols. These guidelines
are to be observed to avoid accidents, damage to property and
malfunctions.
WARNING indicates a possible
dangerous situation which may lead to death or serious injury
if the safety guidelines are not observed.
NOTICE indicates a possible damage
to property which may occur if the safety guidelines are not
observed.
Content
1. General information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. Transport, storage and packaging . . . . . . . . . . . . . . . . . 3
4. Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5. Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6. Installation / Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
7. Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8. Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
9. General terms and conditions of sale and delivery . . . . 4
Illustr. 1.1 Thermostat “pinox D“ with collar nut cover
2. Safety notes
2.1 Correct use
Safety in operation is only guaranteed if the thermostat is used
correctly.
Thermostats are used in conjunction with thermostatic valves in
hot water central heating or cooling systems for room tempera-
ture control, e.g. for radiators, surface heating/cooling systems,
floor convectors or similar heat exchangers.
Any use of the thermostat outside the above applications will be
considered as non-compliant and misuse. Claims of any kind
against the manufacturer and/or his authorised representatives,
due to damages caused by incorrect use cannot be accepted.
The observance of the installation and operating instructions is
part of the compliance terms.
2.2 Possible dangers at the installation location or during
transport
The case of an external fire was not taken into consideration
when constructing the thermostat.
isk of injury! The thermostatic valve and the pipework may
get very hot during operation and can lead to scalding. Do
not touch without safety gloves or inactivate the heating
system before work commences.
3. Transport, storage and packaging
3.1 Transport inspection
Upon receipt check delivery for any damages caused during transit and
completeness.
Any damage must be reported immediately upon receipt.
3.2 Storage
The thermostat “pinox D” must only be stored under the following
conditions:
• Do not store in open air, keep dry and free from dust.
• Do not expose to aggressive fluids or heat sources.
• Protect from direct sunlight and mechanical agitation.
• Storage temperature: –10 °C up to +50 °C,
max. relative humidity of air: 95 %
3.3 Packaging
Packaging material is to be disposed of environmentally friendly.
4. Technical data
4.1 Performance data
Control range: 7...28°C
Graduation on cap: * 1-5
Sensor element: Liquid sensor
Sensor temperature: max. 50°C
eating water temperature: max. 120°C
!
WA NING
!
NOTICE
WA NING
!

4
4.2 Temperature setting
Suitable measures (e.g. safety valves) have to be taken to
ensure that the maximum and minimum operating tempera-
tures are not exceeded or undercut.
approx.
28°C
approx.
24°C
approx.
20°C
approx. 16°C
approx.12°C
approx. 7°C
4.3 Dimensions
6. Installation / emoval
6.1 Installation
Do not fit the thermostat until all building work has been com-
pleted to avoid damage to the thermostat. Do not use excessive
force during thermostat installation to avoid damage to the ther-
mostat and the squeeze connection. The thermostat should be
installed by a specialist heating company.
If the single-lever thermostat is mounted in connection with a valve
and a radiator parallel to the wall, a minimum distance of 50 mm to
the wall has to be kept.
Illustr. 4.1 Dimensions
7. Maintenance
The thermostat is maintenance-free.
Only clean surfaces with a mild liquid detergent or soap suds.
Scouring agents, solvents and sharp cleaning agents may cause
damage to the surface and the imprint on the thermostat. The
thermostat must not be cleaned in a dish washer.
8. Disposal
To protect the sensor liquid from escaping, the thermostat
must not be destroyed when disposed of.
The thermostat contains hazardous waste!
Dismounted/defective thermostats can be returned to the
manufacturer Oventrop. Address see front page.
9. General terms and conditions of sale
and delivery
Oventrops general terms and conditions of sale and delivery
valid at the time of supply are applicable.
5. Function
Together with the mounted thermostat, the valve constitutes an
automatic temperature controller. The required room temperatu-
re is achieved by turning the handgrip of the thermostat to the
corresponding graduation figure. If the room temperature lies
below the set value at the thermostat, hot water enters the radia-
tor via the valve.
The heat is emitted to the room and the temperature rises until
the set value has been reached.
with collar nut cover
WA NING
!
NOTICE
ACHTUNG
1. Turn the handgrip (f) of the thermostat anticlockwise until the
figure “5” is in line with the indicator mark. Screw back collar
nut (e) completely (as illustrated).
2. Slip thermostat onto the valve body until stop (a). Turn
thermostat slightly to the left or right until the inner cams (c)
and grooves (b) click into position.
3. Firmly push thermostat towards the valve body (g) while firmly
tightening the collar nut (e) towards the collar (d).
4. Mount enclosed collar nut cover.
Now set the single-lever thermostat to the required room
temperature.
Observe warning advice under paragraph 2 (safety
notes)!
!
6.2 emoval
1. If required, remove the mounted collar nut cover with the help
of a suitable tool by pushing it into the allowance of the snap
connection (the tool must not be turned!).
2. Loosen the collar nut of the thermostat, screw it back
completely and remove the thermostat from the valve.
Ø 45
Ø 42
Ø 7
87 (max. 89)
48

5
Robinetterie «haut de gamme» + Systèmes
Thermostat «pinox D»
Notice d’installation et d’utilisation
FR
Sous réserve de modifications techniques.
101217580 11/2016
Vous trouverez une vue d’ensemble des interlocuteurs
dans le monde entier sur www.oventrop.com.
Lire intégralement la notice d’installation et d’utilisation avant
le montage du thermostat monocommande!
Le montage ne doit être effectué que par des professionnels
qualifiés.
emettre la notice d’installation et d’utilisation ainsi que tous
les documents de référence à l’utilisateur de l’installation!
1. Généralités
1.1 Informations sur la notice d’installation et d’utilisation
Cette notice d’installation et d’utilisation a pour but d’aider le
professionnel à installer et mettre en service le thermostat «pinox D».
Les autres documents de référence – les notices de tous les com-
posants du système ainsi que les règles techniques en vigueur –
sont à respecter.
1.2 Conservation des documents
Cette notice d’installation et d’utilisation doit être conservée par
l’utilisateur de l’installation pour consultation ultérieure.
1.3 Protection de la propriété intellectuelle
La présente notice d’installation et d’utilisation est protégée par
le droit de la propriété intellectuelle.
1.4 Signification des symboles
Les consignes de sécurité sont identifiées par des symboles.
Ces consignes doivent être respectées pour éviter des acci-
dents, des dégâts matériels et des dysfonctionnements.
AVERTISSEMENT signifie une situation
potentiellement dangereuse qui peut mener à la mort ou provoquer des
blessures graves en cas de non-observation des consignes de sécurité.
ATTENTION signifie des dégâts matériels
qui peuvent résulter de la non-observation des consignes de sécurité.
Contenu
1. Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2. Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. Transport, stockage et emballage . . . . . . . . . . . . . . . . . . 5
4. Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5. Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6. Montage / Démontage . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7. Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
8. Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9. Conditions générales de vente et de livraison . . . . . . . 6
Fig. 1.1 Thermostat «pinox D» avec anneau déco
2. Consignes de sécurité
2.1 Utilisation conforme
La sûreté de fonctionnement du thermostat n’est garantie que s’il est
affecté à l’utilisation prévue.
En combinaison avec les robinets thermostatiques, les thermostats sont
utilisés dans des installations de chauffage central à eau chaude ou de
rafraîchissement pour la régulation de la température ambiante, par ex.
avec des radiateurs, systèmes de surfaces chauffantes/rafraîchissantes,
convecteurs de sol ou émetteurs de chaleur similaires.
Toute autre utilisation eu égard aux spécificités du thermostat est inter-
dite et réputée non conforme. Les revendications de toute nature à
l’égard du fabricant et/ou ses mandataires pour des dommages résultant
d’une utilisation non conforme ne seront pas acceptées.
L’utilisation conforme comprend aussi l’application des recommandations
de la notice d’installation et d’utilisation.
2.2 isques liés au lieu d’installation et au transport
Le cas d’un incendie externe n’a pas été pris en considération
lors de la conception du thermostat.
isque de blessure! En pleine période de service, le robinet
thermostatique et la tuyauterie peuvent devenir très chauds et causer
des brûlures. Ne pas toucher sans gants de protection ou mettre le
système hors service avant le début des travaux.
3. Transport, stockage et emballage
3.1 Inspection après transport
Examiner la livraison immédiatement après réception pour vérifier
l’absence de dommages dus au transport. Si des dommages ou d’autres
défauts sont constatés, n’accepter la marchandise que sous réserve.
Emettre une réclamation en respectant les délais applicables.
3.2 Stockage
Ne stocker le thermostat «pinox D» que dans les conditions suivantes:
• Dans un lieu sec, propre et abrité.
• Non exposé à des agents agressifs.
• A l’abri du rayonnement solaire ou de sources de chaleur.
• Protégé des vibrations mécaniques excessives.
• A une température de stockage de –10 °C à +50 °C.
• A une humidité relative max de l’air: 95 %
3.3 Emballage
Le matériel d’emballage est à éliminer dans le respect de
l’environnement.
4. Données techniques
4.1 Caractéristiques
Plage de réglage: 7...28°C
Graduation sur la poignée: * 1-5
Elément sensible: Bulbe liquide
Température détectée par la sonde: max. 50°C
Température du fluide chauffant: max. 120°C
!
AVE TISSEMENT
!
ATTENTION
AVE TISSEMENT
!

6
4.2 églage de la température
Il convient de s’assurer, par des mesures appropriées, que
les températures de service respectent les températures
min. /max. admissibles.
env. 28°C
env. 24°C
env. 20°C
env. 16°C
env. 12°C
env. 7°C
4.3 Dimensions
Il ne faut monter le thermostat qu’après avoir terminé les
travaux de construction pour éviter qu’il soit endommagé.
Monter le thermostat sans forcer afin que ni le thermostat ni
la fixation à griffes ne soient endommagés. Nous recomman-
dons de faire réaliser le montage du thermostat par un
professionnel du chauffage.
Si le thermostat monocommande est monté parallèlement
au mur, un écartement minimal de 50 mm entre le mur et le
thermostat doit être respecté.
Fig. 4.1 Dimensions
7. Entretien
Le thermostat ne nécessite aucun entretien.
Nettoyer les surfaces uniquement avec un détergent doux
liquide ou de l’eau savonneuse. Des produits de nettoyage
abrasifs ou agressifs et des solvants peuvent endommager la
surface et l’impression du thermostat.
Il est interdit de nettoyer le thermostat dans le lave-vaisselle.
8. Elimination
Lors de l’élimination du thermostat, celui-ci ne doit pas être
détruit afin d’éviter un écoulement du liquide contenu dans
le bulbe.
Les thermostats nécessitent un recyclage spécial!
Les thermostats démontés/défectueux sont repris par le fabricant
Oventrop et sont éliminés dans le respect de la règlementation.
9. Conditions générales de vente et de
livraison
Les conditions générales de vente et de livraison valables au
moment de la livraison sont à appliquer.
5. Fonctionnement
Equipé d’un thermostat, le robinet thermostatique est un régulateur
proportionnel autonome pour gérer la température du local. En
tournant la poignée du thermostat sur le chiffre correspondant, la
température ambiante désirée peut être atteinte. Si la température
ambiante est inférieure à la valeur réglée sur le thermostat, de l’eau
chaude est admise dans le radiateur via le robinet.
La chaleur est transmise à la pièce et la température ambiante monte
jusqu’à ce que la valeur réglée soit atteinte.
avec anneau déco
AVE TISSEMENT
!
ATTENTION
ATTENTION
especter les avertissements du paragraphe 2
(Consignes de sécurité)!
!
6.2 Démontage
1. Si nécessaire, libérer et enlever l’anneau déco monté à l’aide
d’un outil adéquat en le pressant (ne pas tourner !) dans
l’encoche de la fixation à clip.
2. Dévisser complètement l’écrou de serrage du thermostat et
enlever le thermostat du robinet.
6. Montage / Démontage
6.1 Montage
1. Tourner la poignée du thermostat (f) dans le sens inverse des
aiguilles d’une montre jusqu’à ce que le chiffre «5» soit en face
du trait de repère. Dévisser à fond l’écrou de serrage (e)
(comme illustré).
2.
Faire glisser le thermostat sur le robinet jusqu’en butée (a).
Tourner le thermostat un peu vers la gauche ou la droite jusqu’à
enclenchement des ergots intérieurs (c) et des rainures (b).
3. Pousser à fond le thermostat contre le corps de robinet (g) en
serrant à fond l’écrou de serrage (e) vers le bord (d).
4. Monter l’anneau déco joint.
Ensuite régler le thermostat monocommande sur la température
ambiante désirée.
Ø 45
Ø 42
Ø 7
87 (max. 89)
48
