oventrop Uni LHB User manual

Valves, controls + systems
Thermostat “Uni LHB”
Installation and operating instructions
1
Read installation and operating instruc-
tions carefully before installing the ther-
mostat! The installation and operating
instructions as well as all other valid
documents have to remain with the user
of the system!
Content
1. General information . . . . . . . . . . . . . 1
2. Safety notes . . . . . . . . . . . . . . . . . . . 1
3. Transport, packaging and storage . . 2
4. Technical data . . . . . . . . . . . . . . . . . . 2
5. Installation . . . . . . . . . . . . . . . . . . . . 2
6. Temperature setting . . . . . . . . . . . . . 3
7. Removal . . . . . . . . . . . . . . . . . . . . . . 4
8. Disposal . . . . . . . . . . . . . . . . . . . . . . 4
9. Warranty . . . . . . . . . . . . . . . . . . . . . . 4
1.3 Symbol explanation
Safety guidelines are displayed by sym-
bols. These guidelines are to be observed
to avoid accidents, damage to property
and malfunctions.
1 General information
1.1 Information regarding installation
and operating instructions
These installation and operating instruc-
tions serve the installer to install the ther-
mostat “Uni LHB” professionally and to put
it into operation.
Other valid documents:
Manuals of all system components.
1.2 Keeping of documents
These installation and operating instruc-
tions should be kept by the user of the
system.
WARNING!
Imminent danger to life and limb!
ATTENTION!
Potential dangerous situation for
product, system or environment!
!
NOTE!
Usef l information and notes!

1.4 Copyright
The installation and operating instructions
are copyrighted.
2 Safety notes
2.1 Correct use
Safety in operation is only guaranteed if
the thermostat is used correctly.
The thermostats are used together with the
thermostatic valves in hot water central
heating or cooling systems for room tem-
perature control at radiators, surface heat-
ing/cooling systems, underfloor convectors
or similar heat transmitters.
Any use of the thermostat “Uni LHB” out-
side of the above circumstances will be
considered as non-compliant and misuse.
Claims of any kind against the manufactur-
er and/or his authorised representative due
to damages caused by incorrect use can-
not be accepted.
The observance of the installation and
operating instructions is part of the compli-
ance terms.
EN

2
2.2 Possible dangers at the installation
location 5 Installation
WARNING!
The thermostatic valve and the
pipework may get very hot during
operation and may lead to bad scald-
ing. Wear safety gloves or inactivate
the heating system before work com-
mences!
The case of an external fire has not been
taken into consideration when constructing
the thermostat.
3 Transport, packaging
and storage
3.1 Transport inspection
Upon receipt check delivery for any dam-
ages caused during transit.
Any damages must be reported immedi-
ately upon receipt.
3.2 Storage
The thermostat “Uni LHB” must only be
stored under the following conditions:
• Do not store in open air, keep dry and
free from dust.
• Do not expose to aggressive fluids or
heat sources.
• Protect the thermostat from direct sun-
light.
• Storage temperature: -10°C up to +50°C,
max. relative humidity of air: 95 %
ATTENTION!
Please protect thermostat against
external forces (e.g. impacts, vibra-
tions etc.).
!
4 Technical data
Setting range: 7...28 °C
Graduation on cap: ❄1 - 5
Sensor element: Liquid sensor
Max. sensor temperature: 50 °C
Max. heating medium
temperature: 120 °C
ATTENTION!
Suitable measures have to be taken
so that the maximum working tem-
peratures are not exceeded.
!
NOTE!
We recommend having the thermostat
installed by a specialised company.

WARNING!
The thermostatic valve and the
pipework may get very hot during
operation and may lead to bad scald-
ing. Wear safety gloves or inactivate
the heating system when mounting
the thermostat!
ATTENTION!
To avoid damage to the thermostat, it
must only be mounted once all build-
ing work has been completed!
!
1. Using a suitable tool (e.g. small screw-
driver), pull out front cover disc through
the opening at the handwheel.
2. Using the setting key (item no. 1011497),
turn thermostat anticlockwise until stop
(“5”) through the front bore.
Illustr. 1
Illustr. 2

3

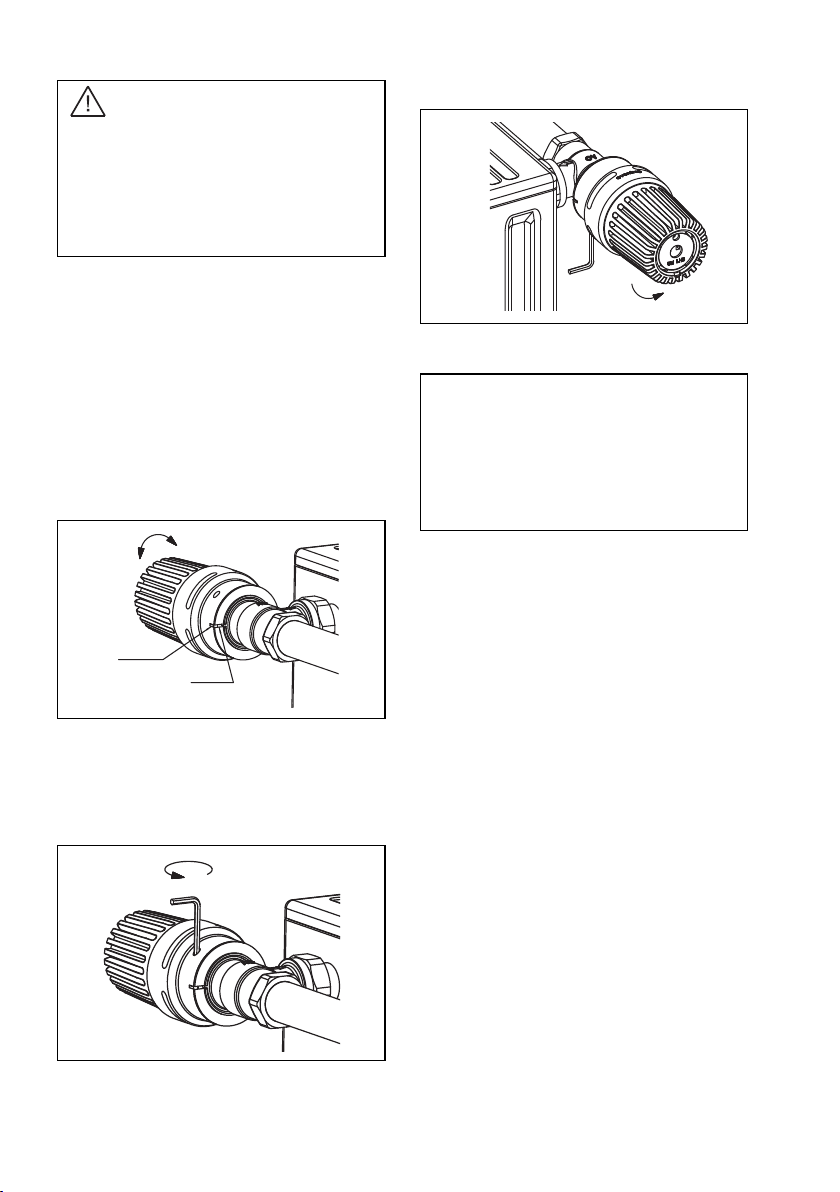

3. Mount thermostat onto the valve by turn-
ing it clockwise. Turn the complete ther-
mostat by hand until the collar nut
touches the contact surface of the valve.
eep turning the handwheel against the
increased resistance until the raised
marking in the connection area of the
handwheel is in line with the groove of
the collar nut (illustr. 8).
4. Introduce a 2.5 mm spanner through the
lateral bore in the connection area of the
handwheel into the safety screw. Hand
tighten the thermostat firmly with the
spanner remaining inside the bore.
5. Now tighten the safety screw by turning
the 2.5 mm spanner clockwise.
6. Finally, set thermostat to the required
room temperature with the help of
the setting key and push in the cover
disc.
6 Temperature setting

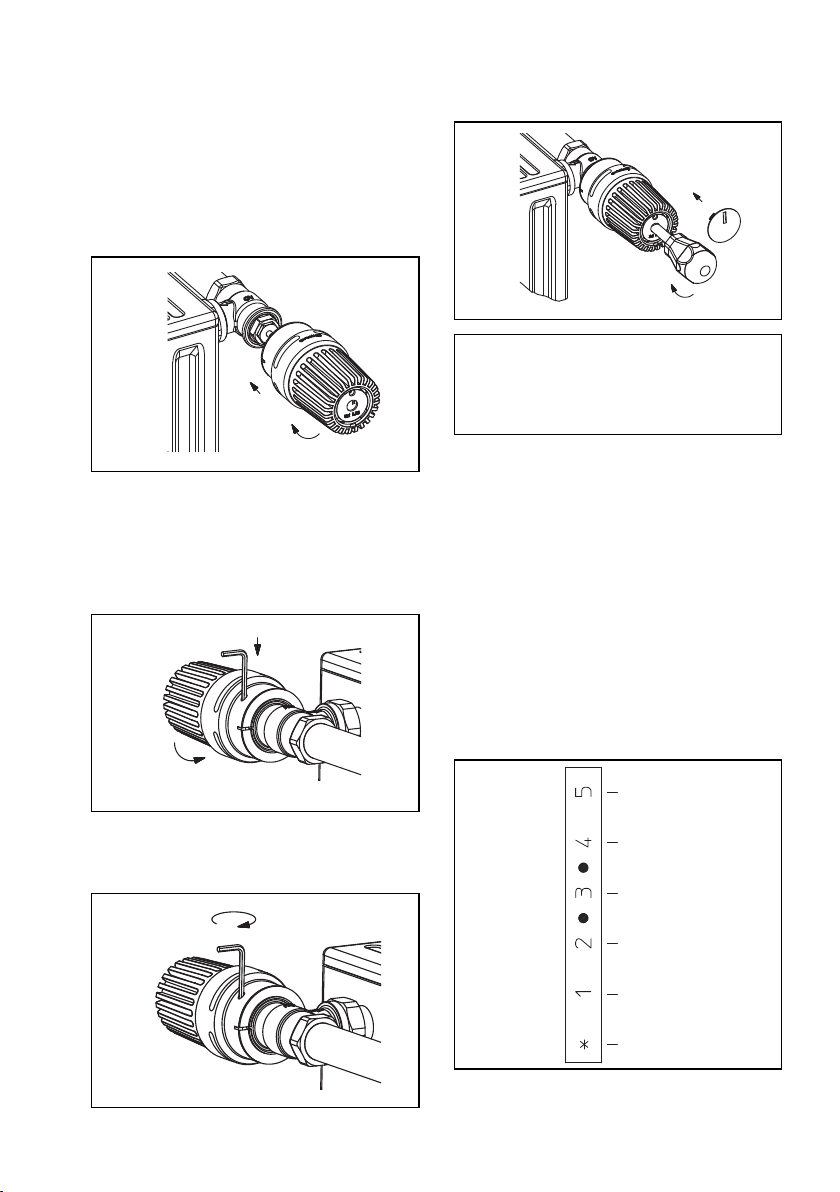

1. Using a suitable tool (e.g. small screw-
driver), pull out front cover disc (illustr. 1)
through the opening at the handwheel.
2. Using the setting key (item no. 1011497),
turn the setting screw until the corre-
sponding setting figure or a minor gradu-
ation is visible in the viewer (illustr. 2)
Setting ranges from the frost protection
symbol “❄” to setting figure “5”.
The markings between figure “2” and “4”
represent a change of room temperature of
2°C.
NOTE!
Now the handwheel can be t rned with-
o t changing the set temperat re.

3. Finally, push in the cover disc (illustr. 6).
Illustr. 7
about 28°C
about 24°C
about 20°C
about 16°C
about 12°C
about 7°C
Illustr. 3
Illustr. 4
Illustr. 5
Illustr. 6

4
7 Removal
WARNING!
Risk of scalding. The thermostatic
valve and the pipework may get very
hot during operation and may lead to
bad scalding. Wear safety gloves or
inactivate the heating system when
removing the thermostat!
1. Using a suitable tool (e.g. small screw-
driver), pull out front cover disc (illustr. 1)
via the opening at the handwheel.
2. Using the setting key (item no. 1011497),
turn thermostat anticlockwise until stop
(“5”) through the front bore (illustr. 2).
3. Turn the raised marking in the connec-
tion area of the handwheel until it is in
line with the groove on the collar nut.
4. In this position, loosen the safety screw
by turning the 2.5 mm spanner anti-
clockwise in the lateral bore in the con-
nection area of the handwheel.
5. Unscrew the thermostat from the valve
by turning the handwheel anticlockwise
with the spanner remaining inside the
bore.
8 Disposal
ATTENTION!
To protect the sensor liquid from
escaping, the thermostat must not
be destroyed when disposed of.
The thermostat is hazardous waste!
!
Dismounted/defective thermostats can be
returned to the manufacturer Oventrop.
They will be disposed of professionally.
9 Warranty
Oventrops warranty conditions valid at the
time of supply are applicable.
Subject to technical modification.
For an overview of our global presence visit
www.oventrop.com.
Illustr. 9
Illustr. 10
Marking
Handwheel Groove
Collar nut
Illustr. 8

5
Robinetterie «haut de gamme» + Systèmes
Thermostat «Uni LHB»
Instructions de montage et mode d’emploi
Merci de lire les instructions de mon-
tage et le mode d’emploi attentivement
avant le montage du thermostat!
Merci de transmettre les instructions de
montage et le mode d’emploi à l’utilisa-
teur de l’installation!
Contenu
1. Informations générales . . . . . . . . . . . 5
2. Conseils de sécurité . . . . . . . . . . . . . 5
3. Transport, emballage et stockage . . 6
4. Données techniques . . . . . . . . . . . . . 6
5. Montage . . . . . . . . . . . . . . . . . . . . . . 6
6. Réglage de la température . . . . . . . . 7
7. Démontage . . . . . . . . . . . . . . . . . . . . 8
8. Elimination . . . . . . . . . . . . . . . . . . . . 8
9. Garantie . . . . . . . . . . . . . . . . . . . . . . 8
1.3 Explication des symboles
Les conseils concernant la sécurité sont
marqués par des symboles. Ces conseils
doivent être respectés afin d’éviter des
accidents, des dégâts matériels et des
dérangements.
1 Information générales
1.1 Informations concernant le mode
d’emploi
Ces instructions de montage et le mode
d’emploi servent au monteur pour le mon-
tage professionnel et la mise en service du
thermostat «Uni LHB».
Autres documents valables:
Instructions de tous les composant du
système.
1.2 Conservation des documents
Ce mode d’emploi devrait être conservé
par l’utilisateur de l’installation.
DANGER!
Danger imminent pour corps et vie!
ATTENTION!
Situation pouvant présenter un
risque pour le produit, l’installation
ou l’environnement!
!
CONSEIL!
Informations et conseils tiles!

1.4 Droits d’auteur
Les instructions de montage et le mode
d’emploi sont protégés par des droits
d’auteur.
2 Conseils de sécurité
2.1 Utilisation correcte
La sécurité de fonctionnement est seule-
ment garantie si le thermostat est utilisé
correctement.
Les thermostats sont utilisés en combinai-
son avec des robinets thermostatiques
dans des installations de chauffage central
à eau chaude ou de rafraîchissement pour
le réglage de la température ambiante par
ex. aux radiateurs, systèmes de surfaces
chauffantes/rafraîchissantes, convecteurs
ou émetteurs de chaleur similaires.
Toute utilisation autre et/ou différente du
thermostat est interdite et n’est pas
conforme aux règlements.
Toute responsabilité envers le fabricant
et/ou ses fondés de pouvoir en cas de
dérangements causés par une mauvaise
utilisation du thermostat est déclinée.
Le respect des instructions de montage et
du mode d’emploi fait partie de l’utilisation
correcte.
FR

6
2.2 Risques liés au lieu d’installation 5 Montage
A ERTISSEMENT!
En pleine période de service, le robi-
net thermostatique et la tuyauterie
peuvent devenir très chauds et peu-
vent causer des brûlures graves. Por-
ter des gants protecteurs ou mettre
l’installation de chauffage hors ser-
vice avant le début des travaux.
Le cas d’incendie n’a pas été pris en
considération lors de la construction du
thermostat.
3 Transport, emballage
et stockage
3.1 Inspection de transport
Dès réception, veuillez contrôler le bon état
de la livraison.
En cas de défauts, n’accepter la livraison
qu’en émettant des réserves. Faire les
réclamations en tenant compte du délai de
réclamation.
3.2 Stockage
Ne stocker le thermostat «Uni LHB» que
sous les conditions suivantes:
• Ne pas stocker en plein air mais au sec
et hors poussière.
• Ne pas exposer à des fluides agressifs
ou sources de chaleur.
• Protéger contre le soleil.
• Température de stockage: -10°C à +50°C,
Humidité atmosphérique relative max.: 95%
ATTENTION!
Protéger le thermostat contre forces
extérieures (comme chocs, coups,
vibrations etc.).
!
4 Données techniques
Plage de réglage: 7...28 °C
Graduation sur la poignée: ❄1 - 5
Elément sensible: Bulbe liquide
Température max. de l’élément
sensible: 50 °C
Température max. du fluide
chauffant: 120 °C
ATTENTION!
Des mesures adéquates doivent être
prises afin de garantir que les tempé-
ratures de service max. ne soient pas
dépassées.
!
CONSEIL!
No s recommandons de faire installer
le thermostat par ne entreprise de
cha ffage q alifiée.

AVERTISSEMENT!
En pleine période de service, le robi-
net thermostatique et la tuyauterie
peuvent devenir très chauds et peu-
vent causer des brûlures graves. Por-
ter des gants protecteurs ou mettre
l’installation de chauffage hors ser-
vice lors du montage du thermostat!
ATTENTION!
Ne monter le thermostat qu’après
avoir terminé les travaux de
construction afin d’éviter un endom-
magement du thermostat!
!
1. Extraire la pastille frontale à travers l’en-
coche de la poignée manuelle à l’aide
d’un outil adéquat (par ex. tournevis).
2. Tourner le thermostat vers la gauche
jusqu’à la butée («5») à l’aide de la clé de
réglage (réf. 1011497) par le perçage
frontal.
Illustr. 1
Illustr. 2

7
4. Introduire une clé à six pans (clé de 2,5)
dans la vis de fixation à travers le per-
çage latéral dans la zone de raccorde-
ment de la poignée manuelle. Serrer à
fond le thermostat à la main avec la clé
introduite.
5. Ensuite serrer la vis de fixation en la
tournant vers la droite à l’aide de la clé à
six pans (clé de 2,5).
6. Pour terminer, régler le thermostat sur la
température ambiante désirée à l’aide de
la clé de réglage et enfoncer la pastille
frontale.
6 Réglage de la température
1. Extraire la pastille frontale (illustr. 1) à tra-
vers l’encoche de la poignée manuelle à
l’aide d’un outil adéquat (par ex. tourne-
vis).
2. Tourner la vis de réglage à l’aide de la
clé de réglage (réf. 1011497) jusqu’à ce
que le chiffre correspondant ou un
repère de graduation apparaît dans la
fenêtre (illustr. 2).
La plage de réglage va du symbole fonc-
tion antigel «❄» au chiffre «5».
Les points entre les chiffres «2» et «4» cor-
respondent à une modification de la tem-
pérature ambiante de 2°C.
CONSEIL!
Maintenant la poignée man elle pe t
être to rnée sans q e la températ re
nominale choisie soit déréglée.

3. Pour terminer, enfoncer la pastille fron-
tale (illustr. 6).
Illustr. 7
3. Monter le thermostat sur le robinet en le
tournant vers la droite. En même temps,
tourner le thermostat complet à la main
jusqu’à ce que l’écrou de serrage soit en
contact avec la surface de contact du
robinet. Visser encore la poignée
manuelle contre la résistance élevée
jusqu’à ce que le marquage en relief
dans la zone de raccordement de la poi-
gnée manuelle soit en face de la nervure
de l’écrou de serrage (illustr. 8).
environ 28°C
environ 24°C
environ 20°C
environ 16°C
environ 12°C
environ 7°C
Illustr. 3
Illustr. 4
Illustr. 5
Illustr. 6

8
7 Démontage
A ERTISSEMENT!
Risque de brûlure. En pleine période
de service, le robinet thermostatique
et la tuyauterie peuvent devenir très
chauds. Porter des gants protecteurs
ou mettre l’installation de chauffage
hors service lors du démontage du
thermostat!
1. Extraire la pastille frontale (illustr. 1) à tra-
vers l’encoche de la poignée manuelle à
l’aide d’un outil adéquat (par ex. tournevis).
2. Tourner le thermostat vers la gauche
jusqu’à la butée («5») à l’aide de la clé de
réglage (réf. 1011497) par le perçage
frontal. (illustr. 2).
3. Tourner le marquage en relief dans la
zone de raccordement de la poignée
manuelle jusqu’à ce qu’il se trouve dans
la même position que la nervure de
l’écrou de serrage (marquage en face de
la nervure).
4. Dans cette position, desserrer la vis de
fixation en la tournant vers la gauche à
l’aide de la clé à six pans (clé de 2,5) à
travers le perçage latéral dans la zone de
raccordement de la poignée manuelle.
5. Avec la clé à six pans introduite, dévis-
ser le thermostat du robinet en tournant
la poignée manuelle vers la gauche.
8 Elimination
ATTENTION!
Lors de l’élimination du thermostat,
celui-ci ne doit pas être détruit afin
d’éviter un échappement du liquide
contenu dans le bulbe.
Les thermostats nécessitent un recyc-
lage spécial!
!
Les thermostats démontés/défectueux
sont repris par le fabricant Oventrop et
sont éliminés professionnellement.
9 Garantie
Les conditions de garantie valables au
moment de la livraison sont à appliquer.
Sous réserve de modifications techniques.
101141081 04/2017
OVENTROP GmbH & Co. G
Paul-Oventrop-Straße 1
D-59939 Olsberg
Tél. [phone]
Fax [phone]
E-Mail [e-mail]
Internet www.oventrop.com
Vous trouverez une vue d’ensemble des
interlocuteurs dans le monde entier sur
www.oventrop.com.
Marquage
Poignée
manuelle Nervure
Ècrou de serrage
Illustr. 8
Illustr. 9
Illustr. 10
