P.Lindberg 9050827 Operation instructions

15-06-2020
9050827
DK/N: Sprøjtemalertank
S: Sprutmålartank
D: Farbsprühbehälter
GB: Spray paint tank
10 l
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Kontakt Danmark:
P. Lindberg A/S
Sdr. Ringvej 1
6600 Vejen
Tlf. 70 21 26 26
Fax [phone]
[e-mail]
www.p-lindberg.dk
Kontakt Norge:
P. Lindberg
Doneheia 62
4516 Mandal
Telefon: [phone]
[e-mail]
www.p-lindberg.no
Kontakt Sverige:
P. Lindberg Sverigefilial
Myrangatan 4
745 37 Enköping
Tel. [phone]
[e-mail]
www.p-lindberg.se
Kontakt Deutschland:
P. Lindberg GmbH
Flensburger Straße 3
24969 Großenwiehe
Tel: 04604 – 9888 975
Fax: 04604 – 9888 974
[e-mail]
www.p-lindberg.de

1 MAN 9050827 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Malersprøjtetank - Varenr. 9050827
Beskrivelse: 10 liters sprøjtemalertank. Leveres med sprøjtepistol, 3,5 meter
malingslange, 3,5 meter trykslange, koblinger, 3,0 mm dyse, regulator, manometer og
sikkerhedsventil. Drifttryk: 3-4 bar.
Anvendelsesområder:Også egnet til mur- og tagmaling samt træbeskyttelse.
Tilsigtet brug: Må kun anvendes som beskrevet i denne brugsanvisning – al anden
anvendelse betragtes som forkert.
Indhold
Sikkerhedsinstruktioner .................................................................................................................1
Overblik over udstyret ....................................................................................................................2
Tanken............................................................................................................................................2
Sprøjtepistolen .............................................................................................................................3
Montering af trykregulator ............................................................................................................3
Brugsanvisning .................................................................................................................................4
Vedligeholdelse ................................................................................................................................4
Sikkerhedsinstruktioner
Udstyret sætter materialet under et tryk på 4kg/cm2. Hvis trykket overstiger
toleranceområdet, må driftstrykket ikke overstige 4 bar/58 psi.
Sikkerhedsventilen beskytter tanken mod overtryk og er indstillet til toleranceområdet
– indstil ikke sikkerhedsventilen mens udstyret er i drift.
DK
Original
Brugsanvisning

2 MAN 9050827 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Overblik over udstyret
Tanken
Bærehåndtag
Manometer
Indgang/kobling til trykluftsslange.
Fastspændingsbeslag, 4 stk.
Kobling til malingsslange
Regulator
Sikkerhedsventil (bagpå)

3 MAN 9050827 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Sprøjtepistolen
Stilleskruer:
1. Trykluft
2. Maling
3. Spraymønster/vifte
Montering af trykregulator
Det er meget vigtigt at trykregulatoren vendes rigtigt ved montering jf. nedenstående
fotos. Vær opmærksom på at pilen viser flowretningen på tryklufttilgangen.
Obs. For at regulere trykket trækkes reguleringshåndtaget en smule ud og
drejes.
1
2
3

4 MAN 9050827 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Brugsanvisning
1. Før udstyret tages i brug skal alle tankens komponenter efterses grundigt og alle
ventiler stå i OFF positionen.
2. Løsn alle monteringsmøtrikker og åbn låget, påfyld korrekt mængde materiale i tanken
og juster viskositeten til ønsket niveau (fyld ikke tanken til mere end ¾ for at sikre
problemfri drift). Sæt herefter låget på igen og skru det fast med
monteringsmøtrikkerne – sørg for at det sidder korrekt og at tanken ikke lækker.
3. Forbind trykluftskilden til luftindtaget på malersprøjtetanken via olie/vand separatoren
og juster trykindstillingen til et driftstryk på 2-3 bar (overskrid ikke 4 bar/58 psi).
4. Sæt kontakten på ON, åbn luftkilden til den selv-primende pumpe og start denne,
hvorefter materialet i tanken vil blive fuldt blandet.
5. Forbind malerslangen (med sprøjtepistolen) til malertanken, åbn udgangsventilen og
start med at male.
6. Når tanken løber tør, afbryd da luftkilden og drej på trykaflastningsventilen for at lukke
al trykluft ud og åbn herefter låget og påfyld nyt materiale og gentag herefter trin 2-4.
Vedligeholdelse
1. Når tanken er tømt, afbryd da luftkilden og drej på trykaflastningsventilen for at lukke
al trykluft ud, tag låget af og hæld resterne ud.
2. Påfyld vand eller passende opløsningsmiddel i tanken og sprøjt indtil tanken er ren.
Hvis der efterlades materiale i sprøjtepistolen eller slangen, vil dette tilstoppe udstyret
når det tørrer. Efter rengøring, sæt da låget på igen og skru det fast med møtrikkerne.
Sæt alle ventiler i OFF positionen.
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9050827 SE V4
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
S
Original
Bruksanvisning
Sprutmålartank – art. 9050827
Beskrivning: 10 liters tank. Levereras med sprutpistol, 3,5 meter färgslang, 3,5 meter
tryckslang, kopplingar, 3,0 mm munstycke, regulator, manometer och säkerhetsventil.
Drifttryck: 3–4 bar.
Användningsområde:Lämplig för vägg- och takfärg samt träskydd.
Avsedd användning: Får bara användas som bruksanvisning anger – all annan
användning anses felaktig.
Innehåll
Säkerhetsanvisningar......................................................................................................................1
Överblick över utrustningen..........................................................................................................2
Tanken............................................................................................................................................2
Sprutpistolen.................................................................................................................................3
Montering av tryckregulator..........................................................................................................3
Bruksanvisning .................................................................................................................................4
Underhåll ...........................................................................................................................................4
Säkerhetsanvisningar
Utrustningen sätter materialet under ett tryck på 4 kg/cm2. Om trycket överstiger
toleransområdet får drifttrycket inte överstiga 4 bar/58 psi.
Säkerhetsventilen skyddar tanken mot övertryck och är inställd på toleransområdet –
ställ inte in säkerhetsventilen när utrustningen är i drift.

2 MAN 9050827 SE V4
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Överblick över utrustningen
Tanken
Bärhandtag
Manometer
Inlopp/koppling till tryckluftsslang.
Fastspänningsbeslag, 4 st.
Koppling till färgslang
Regulator
Säkerhetsventil (baktill)

3 MAN 9050827 SE V4
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Sprutpistolen
Inställningsskruvar:
1. Tryckluft
2. Färg
3. Spraymönster/solfjäderform
Montering av tryckregulator
Det är väldigt viktigt att tryckreglaget sitter ordentligt vid montering, se följande
bilder. Observera att pilen visar flödesriktningen för tryckluftsförsörjningen.
Obs. För att justera trycket, dra styrspaken något och vrid
1
2
3

4 MAN 9050827 SE V4
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Bruksanvisning
1. Kontrollera alla tankens komponenter noggrant och att alla ventiler står i läge OFF
innan utrustningen tas i drift.
2. Lossa alla monteringsmuttrar och öppna locket, fyll på korrekt mängd material i
tanken och justera viskositeten till önskad nivå (fyll inte tanken till mer än ¾ för att
säkerställa problemfri drift). Sätt därefter på locket igen och skruva fast det med
monteringsmuttrarna – se till att det sitter ordentligt och att tanken inte läcker.
3. Anslut tryckluftskällan till luftinloppet på färgsprutetanken via olja/vattenseparatorn
och justera tryckinställningen till ett drifttryck på 2–3 bar (överskrid inte 4 bar/58 psi).
4. Ställ kontakten på ON, öppna tryckluftsmatningen till den självprimande pumpen och
starta den, materialet i tanken kommer att bli helt blandat.
5. Anslut färgslangen (med sprutpistolen) till tanken, öppna utloppsventilen och börja
måla.
6. När tanken tar slut, stäng av tryckluftsmatningen och vrid på tryckavlastningsventilen
för att släppa ut trycket och öppna sedan locket och fyll på nytt material och upprepa
därefter steg 2–4.
Underhåll
1. När tanken är tom, stäng av tryckluftsmatningen och vrid på tryckavlastningsventilen
för att släppa ut trycket, ta av locket och häll ut resterna.
2. Fyll på vatten eller lämpligt lösningsmedel i tanken och spreja tills tanken är ren. Om
material lämnas kvar i sprutpistolen eller slangen kommer det att täppa igen
utrustningen när det torkar. Sätt på locket igen och skruva fast det med muttrarna
efter rengöring. Ställ alla ventiler i läge OFF.
Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.

1 MAN 9050827 DE V4
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Farbsprühbehälter – Artikelnr. 9050827
Beschreibung: 10 Liter Spritzlackiertank. Lieferung mit Spritzpistole, 3,5 Meter
Farbschlauch, 3,5 Meter Druckschlauch, Verschraubungen, 3,0 mm Düse, Regulator,
Manometer und Sicherheitsventil. Betriebsdruck: 3-4 bar.
Einsatzbereiche: Auch für Wand- und Dachfarbe sowie für Holzschutzlasur geeignet.
Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Betriebsanleitung
beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch
angesehen.
Inhalt
Sicherheitsanweisungen ................................................................................................................1
Geräteübersicht ...............................................................................................................................2
Tank.................................................................................................................................................2
Spritzpistole...................................................................................................................................3
Montage des Druckreglers.............................................................................................................3
Bedienungsanleitung ......................................................................................................................4
Wartung..............................................................................................................................................4
Sicherheitsanweisungen
Das Gerät erzeugt einen Druck von 4 kg/cm². Wenn der Druck denn Nennbereich
übersteigt, darf der Betriebsdruck nicht höher als 4 bar/58 psi sein.
Das Sicherheitsventil schützt den Tank vor Überdruck und ist auf den Nennbereich
eingestellt. Stellen Sie das Sicherheitsventil nicht während des Betriebs ein.
D
Original
Betriebsanweisung

2 MAN 9050827 DE V4
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Geräteübersicht
Tank
Tragegriff
Manometer
Eingang/Anschluss für
Montagebeschläge, 4 Stk.
Verschraubung für
Regulator
Sicherheitsventil (hinten)

3 MAN 9050827 DE V4
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]

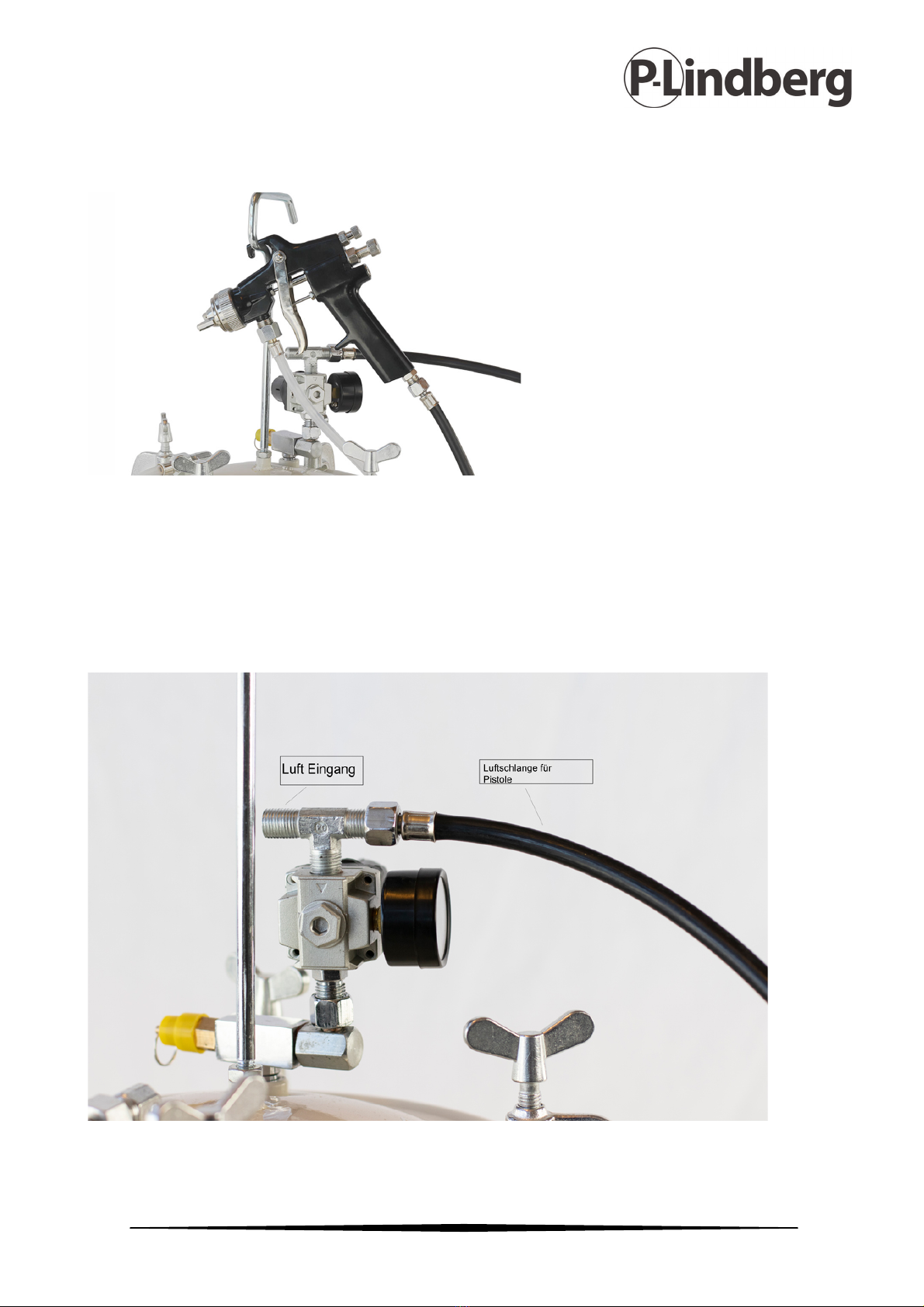

Spritzpistole
Stellschrauben:
1. Druckluft
2. Farbe
3. Sprühmuster/Auswahl
Montage des Druckreglers
Es ist sehr wichtig, dass der Druckregler beim Zusammenbau richtig gedreht wird
(siehe folgende Bilder). Bitte beachten Sie, dass der Pfeil die Strömungsrichtung der
Druckluftversorgung anzeigt.
Obs. Um den Druck einzustellen, ziehen Sie den Steuerhebel leicht und drehen
Sie ihn.
1
2
3

4 MAN 9050827 DE V4
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Bedienungsanleitung
1. Bevor das Gerät in Betrieb genommen wird, müssen alle Tankkomponenten sorgfältig
geprüft werden und alle Ventile in der Position OFF stehen.
2. Lösen Sie alle Montagemuttern und öffnen Sie den Deckel. Füllen Sie die richtige
Menge an Material in den Tank und stellen Sie die Viskosität wie gewünscht ein (füllen
Sie den Tank nicht mehr als ¾ auf, um einen reibungslosen Betrieb sicherzustellen).
Geben Sie danach den Deckel wieder drauf und schrauben Sie ihn mit den
Montagemuttern fest. Sorgen Sie dafür, dass er richtig sitzt und der Tank nicht leckt.
3. Verbinden Sie die Druckluftquelle über den Öl/Wasser-Abscheider mit dem
Lufteingang am Farbsprühbehälter und stellen Sie die Druckluft auf einem
Betriebsdruck von 2-3 bar ein (4 bar/58 psi dürfen nicht überschritten werden).
4. Stellen Sie den Schalter auf ON, öffnen Sie die Luftquelle für die
Automatikspritzpumpe und aktivieren Sie diese, woraufhin das Material im Tank fertig
gemischt wird.
5. Verbinden Sie den Farbschlauch (mit der Spritzpistole) mit dem Farbtank, öffnen Sie
das Ausgangsventil und beginnen Sie mit dem Lackieren.
6. Wird der Tank leer, muss die Luftquelle unterbrochen und das Druckentlastungsventil
gedreht werden, um die gesamte Druckluft herauszulassen. Öffnen Sie danach den
Deckel und füllen Sie wieder neues Material ein. Wiederholen Sie danach die Schritte 2-
4.
Wartung
1. Wenn der Tank leer ist, muss die Luftquelle unterbrochen und das
Druckentlastungsventil gedreht werden, um die gesamte Druckluft herauszulassen.
Öffnen Sie danach den Deckel und entleeren Sie den Rest.
2. Füllen Sie Wasser oder ein geeignetes Lösungsmittel in den Tank und spritzen Sie, bis
der Tank sauber ist. Bleibt Material in der Spritzpistole oder im Schlauch, so wird das
Gerät beim Trocknen verstopft. Nach der Reinigung muss der Deckel wieder
angebracht und mit den Muttern festgeschraubt werden. Bringen Sie alle Ventile in die
Position OFF.
Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses
Produkt zu ändern.

1 MAN 9050827 EN V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: [phone] DK-6600 Vejen e-mail: [e-mail]
GB
Original
Instructions for Use
Spray paint tank - Item no. 9050827
Description: 10 litre spray paint tank. Supplied with spray gun, 3.5 metre paint hose,
3.5 metre pressure hose, couplings, 3.0 mm nozzle, regulator, manometer and safety
valve. Operating pressure: 3–4 bar.
Areas of use:Also suitable for painting walls and ceilings as well as for wood
preservation.
Intended use: Use the paint spray tank only as described in the manual. All other use
is deemed incorrect.
Contents
Safety instructions ...........................................................................................................................1
Equipment overview........................................................................................................................2
Tank.................................................................................................................................................2
Spray gun.......................................................................................................................................3
Mounting of pressure regulator ...................................................................................................3
Instructions for Use.........................................................................................................................4
Maintenance .....................................................................................................................................4
Safety instructions
The equipment exerts a pressure of 4 kg/cm2on the paint. If the pressure exceeds the
tolerance range, the operating pressure must not exceed 4 bar/58 psi.
The safety valve protects the tank against overpressure and is set to the tolerance
range – do not set the safety valve while the equipment is in operation.

2 MAN 9050827 EN V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: [phone] DK-6600 Vejen e-mail: [e-mail]
Equipment overview
Tank
Carrying handle
Manometer
Inlet/coupling for compressed air
Locking clamps, 4 pcs.
Coupling for paint hose
Regulator
Safety valve (rear)

3 MAN 9050827 EN V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: [phone] DK-6600 Vejen e-mail: [e-mail]
Spray gun
Adjustment screws:
1. Compressed air
2. Paint
3. Spray pattern/range
Mounting of pressure regulator
It is very important that the pressure regulator is turned properly when assembled,
see the following pictures. Please note that the arrow shows the flow direction of the
compressed air supply.
Obs. To adjust the pressure, pull the control lever slightly and turn.
1
2
3

4 MAN 9050827 EN V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel.: [phone] DK-6600 Vejen e-mail: [e-mail]
Instructions for Use
1. Before using the equipment, inspect all the tank components carefully and make sure
that all the valves are in the OFF position.
2. Loosen all the mounting nuts and open the lid, fill the tank with the correct amount of
paint and adjust the viscosity to the desired level (do not fill the tank to more than ¾
capacity to ensure smooth operation). Replace the lid and secure it with the mounting
nuts – make sure it sits properly and the tank is not leaking.
3. Connect the compressed air source to the air inlet on the spray paint tank via the
oil/water separator. Adjust the pressure setting to an operating pressure of 2–3 bar (do
not exceed 4 bar/58 psi).
4. Set the switch to the ON position and open the air source to the self-priming pump.
Start the pump to fully mix the paint in the tank.
5. Connect the paint hose (with the spray gun) to the paint tank. Open the outlet valve
and start to paint.
6. When the tank runs out, disconnect the air source and turn the pressure relief valve to
shut off the compressed air. Open the lid and fill with new paint. Repeat steps 2–4.
Maintenance
1. When the tank is empty, disconnect the air source and turn the pressure relief valve to
shut off the compressed air. Remove the lid and pour out any remaining paint.
2. Fill the tank with water or a suitable solvent and spray until the tank is clean. If paint is
left in the spray gun or hose, this will clog the equipment when it dries. After cleaning,
replace the lid and secure it with the nuts. Turn all the valves to the OFF position.
We retain the right to change the technical parameters and specifications of this product without prior notification.
