Palram Martinique User manual

AssemblyInstructions
MartiniqueTM
Rectangular Garden Gazebo
Snow Load
75kg/m2
15ibsge
Wind Resistant
<::* 90km/hr
55m1/hr
Approx. Dim.
430L x 295.5W x 274.5H cm / 169.3"L x 116.3"x 108.1"H
13mm1/2"
,
After Sale Service
Email: [email protected]
USA 877-627-8476 England 01302-380775 France 0169-791-094
Canada 1 800-866-5749 Germany 0180-522-8778 International [phone]
www.palramapplications.com

IMPORTANT
Please read these instructions carefully before you start to assemble this product.
Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.
» Care & Safety Advice
Please follow the instructions as listed in this manual.
Sort the parts and check against the contents list.
For safety purposes we strongly recommendthe product to be assembled by
at least two people.
Some parts have metal edges. Please be careful when handling components.
Always wear gloves, shoes and safety goggles during assembly.
Do not attempt to assemble the Gazebo in windy or wet conditions.
Dispose ofall plastic bags safely - keep them away from children's reach.
Keep children away from the assembly area.
Do not attempt to assemble the Gazebo if you are tired, have taken drugs,
medications or alcohol, or if you are prone to dizzy spells.
When using a stepladder or power tools, make sure that you are following the
manufacturer's safety advice.
Do not climb or stand on the roof.
Heavy articles should not be leaned against the poles.
Keep roofand gutters clean of snow, dirt & leaves.
Heavy snow load on roof can damage the Gazebo, making it unsafe to stand
below or nearby.
This product was designed and produced for it's aimed purpose only.
If color was scratched during assembly it can be fixed with the following tints:
Grey - RAL 7012
» Cleaning Instructions
In order to clean the Gazebo, use a mild detergent solution and rinse with
cold clean water.
Do not use acetone, abrasive cleaners, or other special detergents to clean
the panels.
»Tools & Equipment
TO01(Supplied)
» During Assembly
During assemblyuse a soft surface below the parts to avoid scratches and
damages.
When encountering the information icon, please refer to the
relevant assembly step for additional commentsand assistance.
Step 6b: Carefully spread silicone along the cross-section of the profile and
immediately attach the profiles together. It is recommended to wipe the extra
residue silicone.
Step 7: It is recommended to use a carton or other soft material under the lowered
corner in order to avoid scratches and peeling of paint.
*This notealso refers to steps 9,10,12
Step 10: Optional - if you wish to add curtains / mosquito netting -
Please thread the plastic clips through the rail in each profile.
(Curtains / mosquito netting are not supplied).
Add clips according to the specific quantity of curtain rings.
Steps 12a+14a: Please note that screws insertion should be done from the
outside.
Steps 13+15: Please note that screws insertion should be done from the bottom
up. Afterwards please use the tool TO01.
Step 16b: Please add silicone on the inner area of part #8327 as illustrated.
Step 22a: Please drill holes in the panels to be located precisely parallel to the
holes in profiles #7663.
Step23: Please level the profile's legs and adapt screws and plugs to your specific
ground type.
A Attention
Screws and plugs are not supplied.
Please tighten all screws when completing assembly.
Anchoring this product to the ground is essential to its stability and rigidity.
It is required to complete this stage in order for your warranty to be valid.

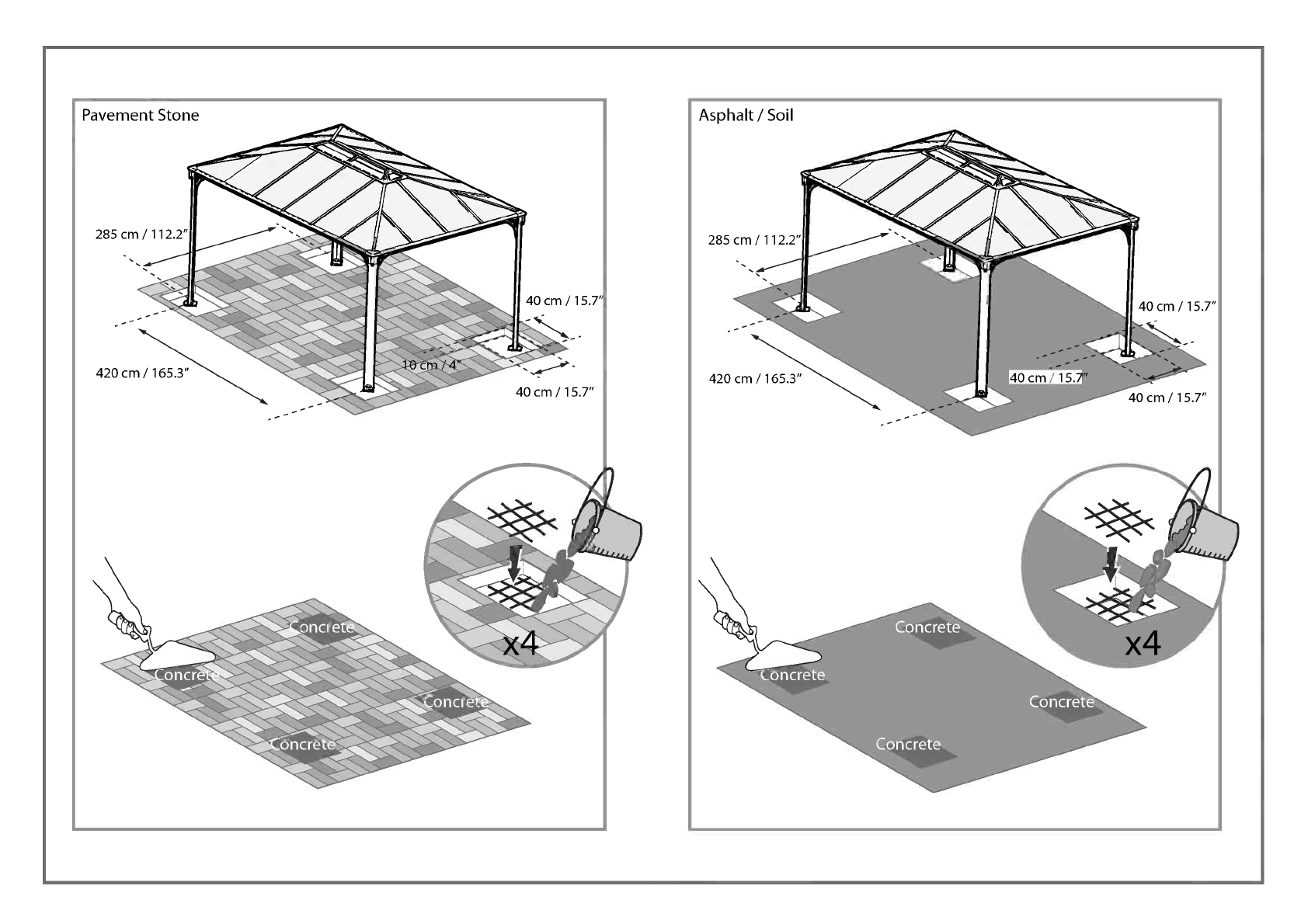

Pavement Stone Asphalt/ Soil

IMPORTANT
Veuillez lire attentivement ces instructions avant de debuter le montage du
produit. Veuillez suivre les etapes dans l'ordre indique dans ces instructions.
Conservez ces instructions en lieu sur pour reference ulterieure.
» Conseils d'entretien et de securite
Veuillez suivre les instructions telles que listees dans ce manuel.
Triez les pieces et controlez-les par rapport a la liste du contenu.
Pour des raisons de securite, nous recommandons vivement que le produit soit
assemble par au moins deux personnes.
Certaines pieces presentent des bords metalliques. Veuillez manipuler les
composants avec precaution. Portez des gants, des chaussures et des lunettes
de securite tout au long de ('assemblage.
N'essayez pas d'assembler le Gazebo en cas de vent ou de conditions humides.
Jetez precautionneusement tous les sacs plastiques - tenez-les hors de portee
des enfants.
Tenez les enfants a distance de la zone de montage.
N'essayez pas d'assembler le Gazebo si vous etes fatigue, avez pris des
medicaments ou consomme de l'alcool, ou si vous etes enclin aux vertiges.
Si vous utilisez un escabeau ou des outils electriques, assurez-vous de
respecter les consignee de securite du fabricant.
Ne montez pas sur le toit.
Les objets lourds ne devraient pas etre appuyes contre les poteaux.
Eliminez la neige, la terre et les feuilles du toit et des gouttieres.
Une masse neigeuse consequente sur le toit peut endommager le Gazebo, et
se tenir dessous ou a cote peut alors presenter des risques.
Ce produit a ete concu et fabrique aux seules fins indiquees.
Si la couleur s'est ecaillee au cours du montage, elle peut etre rectifiee avec les
teintes suivantes : Gris - RAL 7012
» Instructions de nettoyage
Pour nettoyer le Gazebo, utilisez une solution detergente douce et rincez a l'eau
claire froide.
N'utilisez pas d'acetone, de nettoyants abrasifs, ou autres detergents speciaux
pour nettoyer les panneaux.
» Outils et equipement
TO01 (Fournis)
» Pendant le montage
Pendant le montage, placez une surface souple sous les pieces pour eviter de les
erafler ou de les endommager.
Si vous voyez l'icone information, veuillez vous reporter a l'etape
d'assemblage correspondante pour des commentaires et conseils
complementaires.
Etape 6b : Appliquez soigneusement une couche de silicone le long de la section
transversale du profile, puisjoignez immediatement les profiles. II est conseille
d'essuyer l'exces de silicone residue!.
Etape 7 : II est recommander de placer un carton ou un autre materiau souple sous
le coin abaisse afin d'eviter d'erafler ou ecailler la peinture.
*Cette remarque s'applique egalementaux &apes 9, 10, 12
Etape 10 : Optionnel - si vous souhaitez ajouter des rideaux/moustiquaires, faites
passer les clips en plastique a travers le rail de chaque profil. (Rideaux/moustiquaire
non fournis.)
Ajoutez les clips en fonction du nombre specifique d'anneaux sur les rideaux.
Etapes 12a+14a : Veuillez noter que les vis doivent etre inserees de l'exterieur.
Etapes 13+15 : Veuillez noter que les vis doivent etre inserees du bas vers le haut.
Par la suite, veuillez utiliser un tournevis.
Etape 16b : veuillez ajouter le silicone sur la partie interne de la piece #8327,
comme illustre.
Etape 22a : veuillez percer les trous dans les panneaux, parallelement aux trous
dans les profils #7663.
Etape 23 : Veuillez mettre a niveau les pattes des profils et adapter les vis et les
chevilles a la nature specifique de votre terrain.
Attention
Les vis et chevilles ne sont pas fournies.
Veuillez serrer toutes les vis a la fin du montage.
Cette etape d'ancrage du produit au sol est essentielle a sa stabilite et a sa
rigidite, elle est de plus necessaire pour assurer la validite de votre garantie.

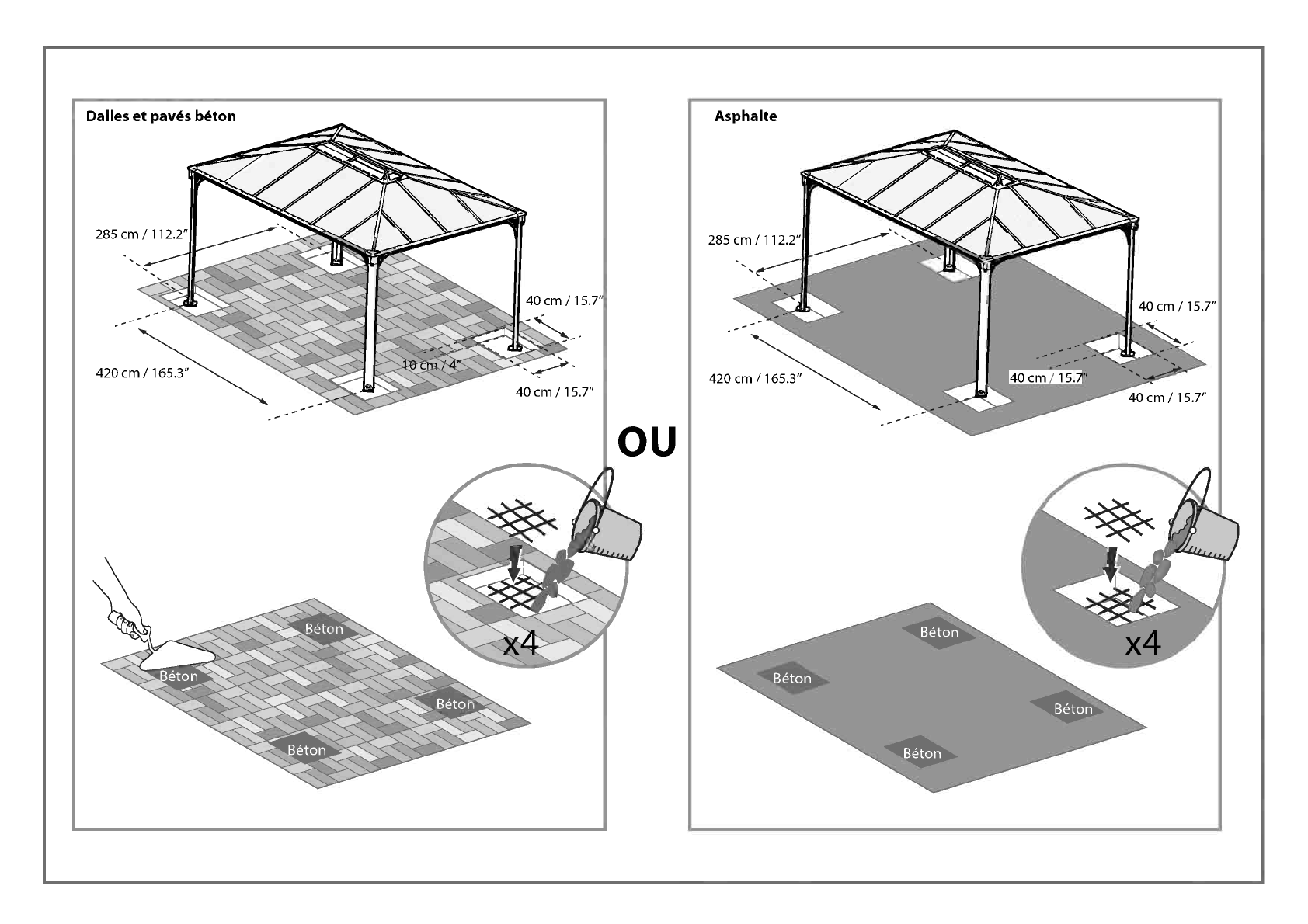

Dalleset paves beton
285 cm / 112.2"
420 cm / 165.3" NO'401" 01. 40 cm / 15.7"
Asphalte

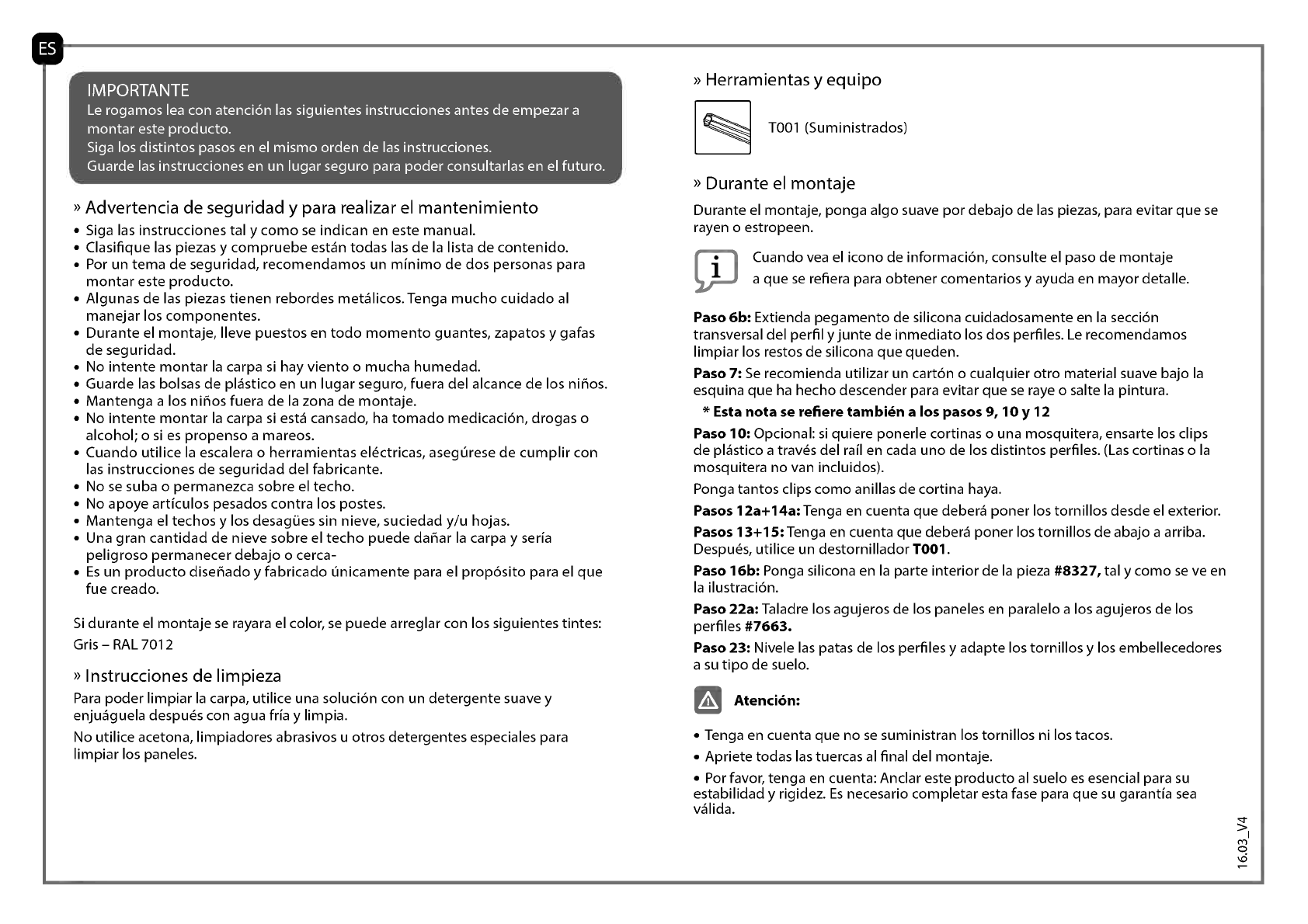

I MPORTANTE
Le rogamos lea con atenci6n las siguientes instrucciones antes de empezar a
montar este producto.
Siga los distintos pasos en el mismo orden de las instrucciones.
Guarde las instrucciones en un lugar seguro para poder consultarlas en el futuro.
Advertencia de seguridad y para realizar el mantenimiento
Siga las instrucciones tal y como se indican en este manual.
Clasifique las piezas y compruebe estan todas las de la lista de contenido.
Por un tema de seguridad, recomendamos un minim° de dos personas para
montar este producto.
Algunas de las piezas tienen rebordes metalicos.Tenga mucho cuidado al
manejar los componentes.
Durante el montaje, Ileve puestos en todo momento guantes, zapatos y gafas
de seguridad.
No intente montar la carpa si hay viento o mucha humedad.
Guarde las bolsas de plastic° en un lugar seguro, fuera del alcance de los nifios.
Mantenga a los nifios fuera de la zona de montaje.
No intente montar la carpa si esta cansado, ha tomado medicacion, drogas o
alcohol; o si es propenso a mareos.
Cuando utilice la escalera o herramientas electricas, aseg6rese de cumplir con
las instrucciones de seguridad del fabricante.
No se suba o permanezca sobre el techo.
No apoye articulos pesados contra los postes.
Mantenga el techos y los desagues sin nieve, suciedad y/u hojas.
Una gran cantidad de nieve sobre el techo puede dafiar la carpa y seria
peligroso permanecer debajo o cerca-
Es un producto disefiado y fabricado 6nicamente para el proposito para el que
fue creado.
Si durante el montaje se rayara el color, se puede arreglar con los siguientes tintes:
Gris -RAL 7012
» Instrucciones de limpieza
Para poder limpiar la carpa, utilice una solucion con un detergente suave y
enjuaguela despues con agua fria y limpia.
No utilice acetona, limpiadores abrasivos u otros detergentes especiales para
limpiar los paneles.
» Herramientas y equipo
T001 (Suministrados)
» Durante el montaje
Durante el montaje, ponga algo suave por debajo de las piezas, para evitar que se
rayen o estropeen.
Cuando yea el icono de informacion, consulte el paso de montaje
a que se refiera para obtener comentarios y ayuda en mayor detalle.
Paso 6b: Extienda pegamento de silicona cuidadosamente en la seccion
transversal del perfil y junte de inmediato los dos perfiles. Le recomendamos
limpiar los restos de silicona que queden.
Paso 7: Se recomienda utilizar un carton o cualquier otro material suave bajo la
esquina que ha hecho descender para evitar que se raye o salte la pintura.
* Esta nota se refiere tambien a los pasos 9, 10 y 12
Paso 10: Opcional: si quiere ponerle cortinas o una mosquitera, ensarte los clips
de plastic° a traves del rail en cada uno de los distintos perfiles. (Las cortinas o la
mosquitera no van incluidos).
Ponga tantos clips como anillas de cortina haya.
Pasos 12a+14a:Tenga en cuenta que debera poner los tornillos desde el exterior.
Pasos 13+15: Tenga en cuenta que debera poner los tornillos de abajo a arriba.
Despues, utilice un destornillador TO01.
Paso 16b: Ponga silicona en la parte interior de la pieza #8327, tal y como se ve en
la ilustracion.
Paso 22a: Taladre los agujeros de los paneles en paralelo a los agujeros de los
perfiles #7663.
Paso 23: Nivele las patas de los perfiles y adapte los tornillos y los embellecedores
a su tipo de suelo.
Atencion:
Tenga en cuenta que no se suministran los tornillos ni los tacos.
Apriete todas las tuercas al final del montaje.
Por favor, tenga en cuenta: Anclar este producto al suelo es esencial para su
estabilidad y rigidez. Es necesario completar esta fase para que su garantia sea
valida.

1
Asfalto / tierra

VIKTIGT
Var vanlig las instruktionerna noggrant innan du borjar montera produkten.
Vanligen utfor instruktionerna enligt de steg som angivits i dessa instruktioner.
Spara dessa instruktioner pa ett sakert stalle for framtida referens.
» Aktsamhets - och sakerhetsr5d
Vanligen folj instruktionerna i den ordning de listats i denna manual.
Sortera delarna och kontrollera gentemot listan Over innehall.
Av sakerhetsskal rekommenderar vi starkt att produkten monteras av minst tva
personer.
Vissa delar har metallkanter.Var forsiktig vid hanteringen av de olika delarna.
Am/and alltid handskar, skor och sakerhetsglasogon under monteringen.
Forsok inte montera ihop Gazebo i blasigt eller vatt vaderforhallande.
Gar dig av med alla plastpasar pa ett sakert satt - hall dem borta fran barn.
Hall barnen borta fran monteringsomradet.
Forsok inte montera Gazebo om du ar trott, tagit droger, mediciner eller alkohol,
eller om du ar benagen att bli yr.
Nar du am/ander en stege eller motordrivna verktyg, sakerstall att du foljer
tillverkarens sakerhetsrad.
Klattra eller sta inte pa taket.
Tunga foremal bar inte lutas mot stolparna.
Hall tak och takrannor rena fran sno, smuts och lov.
Stora mangder sno pa taket kan skada Gazebo vilket gar det osakertatt sta under
eller i narheten.
Denna produkt designades och producerades for ett enda syfte.
Om fargen skrapades under monteringen kan det atgardas med foljande fargton:
Gra -RAL 7012
Rengoringsinstruktioner
Vid rengoring av Gazebo, am/and ett milt rengoringsmedel och skolj med kallt rent
vatten.
Am/and inte aceton, rengoringsmedel innehallande slipmedel, eller andra specialmedel
for att rengora panelerna.
(Tillhandahallit)
Under montering
Montera delarna ovanpa en mjuk yta for att undvika repor och skador.
Nar du stater pa informationsikonen, vanligen referera till relevant
monteringssteg for ytterligare kommentarer och assistans.
Steg 6b:
Sprid forsiktigt silikonlim langs tvarsnittet av profilen och fast omedelbart
profilerna tillsammans. Det rekommenderas att torka av extra rester av silikon.
Steg 7:
Det rekommenderas att anvanda en kartong eller annat mjukt material under
det sankta hornet for att undvika repor och ayskavning av farg.
* Denna not ayser Sven steg 9,10,12.
Steg 10:
Valfritt - om du vill lagga till gardiner / myggnat -Vanligen tra plastklammorna
genom skenan i varje profit. (Gardiner / myggnat medfoljer ej). Lagg till klipp
beroende pa den specifika mangden gardinringar.
Steg 12a + 14a:
Observera att skruvarna bar foras in utifran.
Steg 13 + 15:
Observera att skruvarna bar foras in nerifran och upp. Efterat kan du anvanda
verktyget T001.
Steg 16b:
Lagg silikon pa den inre delen av del # 8327 som visas.
Steg 22a:
Borra hal i panelerna, parallellt med halen i profilerna # 7663.
Steg 23:
Jamna till profilernas ben och anpassa skruvar och pluggar till den specifika
marktypen.
Observera:
Vanligen notera: Skruvaroch pluggar medfoljer inte
Dra at alla muttrar nar monteringen ar klar.
Observera: Forankring av denna produkt pa marken ar nodvandigt for stabilitet
och styvhet. Det ar nodvandigt att slutfora det har steget for att din garanti ska
galla.

VIKTIG
Les instruksjonene noye for du begynner pa monteringen av dette produktet.
FoIg stegene som forklart i instruksjonen.
Oppbevar denne instruksjonen pa et trygt sted, for fremtidig referanse.
»Vedlikehold og sikkerhetsr5d
Fo Ig instruksjonene som oppgitt i denne brukerha'ndboken.
Sorter delene og sjekk at du har alle delene som finnes pa listen.
Av sikkerhetsgrunner anbefaler vi sterkt at produktet monteres av minst to
personer.
Noen deler har metallkanter.Vr. forsiktig nar du handterer disse delene.
Bruk alltid hansker, sko og sikkerhetsbriller ved montering.
Ikke prov a montere Gazebo under \rate forhold eller ved mye vind .
Kvitt deg med all plastposer, pa en trygg mate - hold dem borte i fra barns
rekkevidde.
Hold barn borte fra monteringsomradet.
Ikke forsok a montere Gazebo om du er trett, er pavirket av alkohol , narkotika eller
medisiner, eller om du har lett for a bli svimmel.
Sikre at du folger produsentens sikkerhetsrad nar du bruker stige eller
elektroverktoy.
Ikke klatre opp eller sta pa taket.
Tunge gjenstander bor ikke lenes mot palene.
Hold tak og takrenner fri for sno, skitt og lov.
Tungt sno kan skade Gazebo, og gjore den utrygg a sta under eller nr.
Dette produktet ble designet og produsert kun for dets tiltenkte bruk.
Hvis fargen ble skrapt ved montering, kan det fikses ved a bruke folgende farge:
Grey - RAL 7012
Rengjoringsinstruksjoner
For a rengjore Gazebo, bruk et mildt vaskemiddel og skyll med kaldt, rent vann.
Ikke bruk aceton, skuremidler eller andre spesial midler til a rengjore panelene.
T001 (levereras)
»Ved montering
Bruk et mykt underlag for delene under monteringen, for a unnga skaper og
skader.
p Under monteringen vil du mote pa informasjonsikonet, hvor det henvises
det til det relevante monteringstrinnet for Here kommentarer og hjelp.
Trinn 6b:
Smor forsiktig silikonlim langs profilkrysset, og fest umiddelbart profilene
sammen. Det anbefales a torke bort overflodig silikonlim.
Trinn 7:
Det anbefales a bruke kartong eller et annet mykt materiale under det senkede
hjornet for a unnga riper og malingsskader.
*Dette gjelder ogsa trinnene 9, 10 og 12
Trinn 10:
Valgfritt - hvis du onsker a henge opp gardiner/myggnett ma plastklipsene
trsgjennom stangen i hver profit. (Gardiner/myggnett ikke inkludert).
Sett pa klips i henhold til antall gardinringer.
Trinnene 12a+14a:
Vennligst legg merke til at skruene skal settes inn fra utsiden.
Trinnene 13+15:
Vennligst legg merke til at skruene skal settes inn underfra og opp. Bruk
deretter verktoyT001.
Trinn 16b:
Vennligst pafor silikon pa det indre omradet av del #8327, som pa
illustrasjonen.
Trinn 22a:
Vennligst bor hull i panelene sa de passer med hullene i profilene #7663.
Trinn 23:
Juster bena pa profilene, og sett i skruer og plugger som passer ditt underlag.
A Merk
Skruer og plugger folger ikke med.
Stram alle skruer nar du er ferdig med monteringen.
Feste dette produktet i bakken for stabilitet og rigiditet.
Det er pakrevd a folge dette steget for at garantien skal vre gyldig.

fortau Stone
285 cm / 112.2"
-.1411,. ,41801
14t AV W.
10-4 IW .'Z b%,W
-40., 111-40D ri-;,,,..',40fr A.", ,-
11......, 14%.00..-0-
-4~.:ii.1111" -----..'-
' 40 cm / 15.7"
40 cm / 15.7'
420 cm / 165.3"

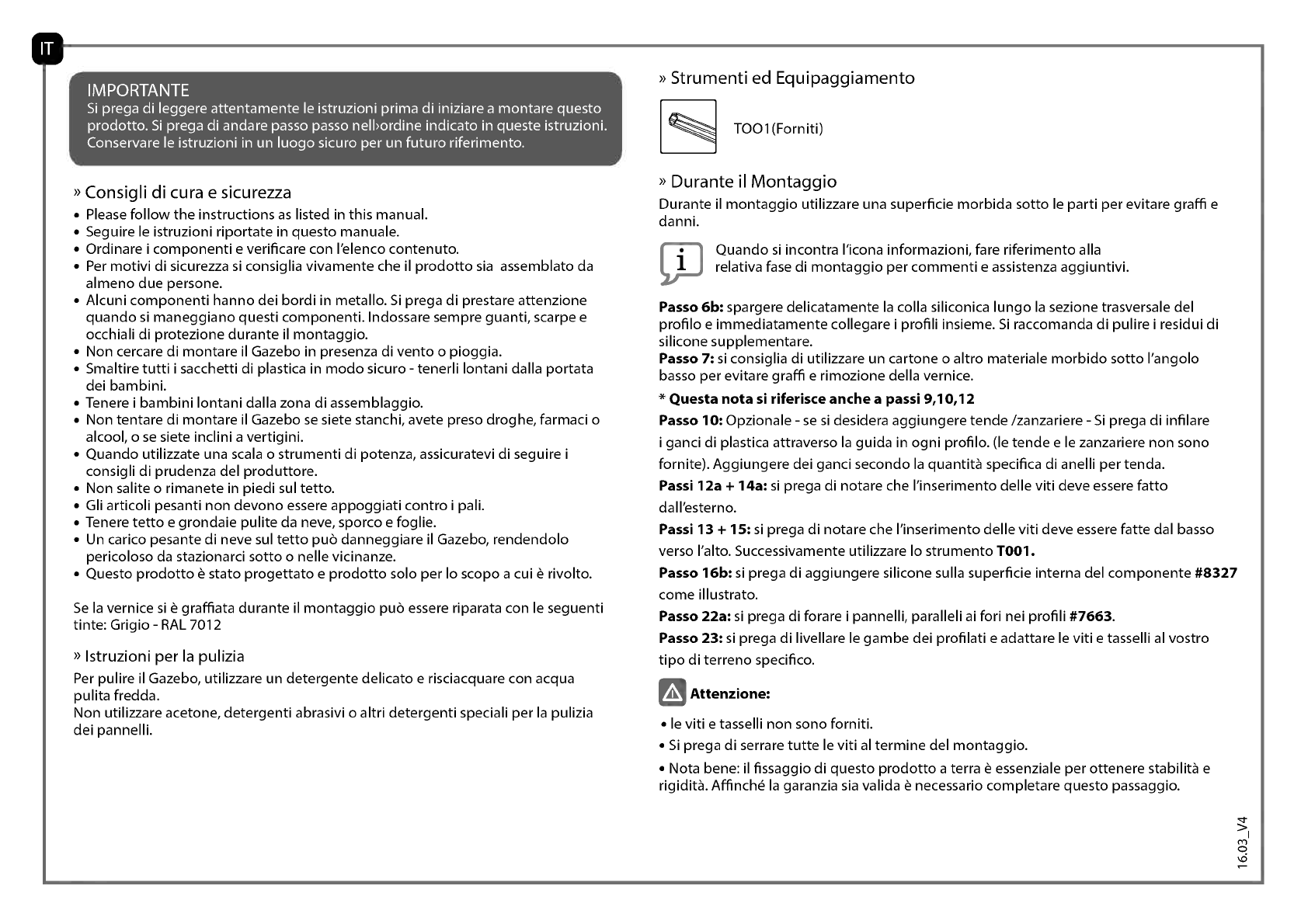

IMPORTANTE
Si prega di leggere attentamente le istruzioni prima di iniziare a montare questo
prodotto. Si prega di andare passo passo nell)ordine indicato in queste istruzioni.
Conservare le istruzioni in un luogo sicuro per un futuro riferimento.
» Consigli di cura e sicurezza
Please follow the instructions as listed in this manual.
Seguire le istruzioni riportate in questo manuale.
Ordinare i componenti e verificare con l'elenco contenuto.
Per motivi di sicurezza si consiglia vivamente che il prodotto sia assemblato da
almeno due persone.
Alcuni componenti hanno dei bordi in metallo. Si prega di prestare attenzione
quando si maneggiano questi componenti. Indossare sempre guanti, scarpe e
occhiali di protezione durante il montaggio.
Non cercare di montare il Gazebo in presenza di vento o pioggia.
Smaltire tutti i sacchetti di plastica in modo sicuro - tenerli lontani dalla portata
dei bambini.
Tenere i bambini lontani dalla zona di assemblaggio.
Non tentare di montare il Gazebo se siete stanchi, avete preso droghe, farmaci o
alcool, o se siete inclini a vertigini.
Quando utilizzate una scala o strumenti di potenza, assicuratevi di seguire i
consigli di prudenza del produttore.
Non salite o rimanete in piedi sul tetto.
Gli articoli pesanti non devono essere appoggiati contro i pali.
Tenere tetto e grondaie pulite da neve, sporco e foglie.
Un carico pesante di neve sul tetto pub danneggiare il Gazebo, rendendolo
pericoloso da stazionarci sotto o nelle vicinanze.
Questo prodotto e stato progettato e prodotto solo per lo scopo a cui 6 rivolto.
Se la vernice si 6 graffiata durante il montaggio pub essere riparata con le seguenti
tinte: Grigio - RAL 7012
>> Istruzioni per la pulizia
Per pulire il Gazebo, utilizzare un detergente delicato e risciacquare con acqua
pulita fredda.
Non utilizzare acetone, detergenti abrasivi o altri detergenti speciali per la pulizia
dei pannelli.
» Strumenti ed Equipaggiamento
TO01(Forniti)
» Durante il Montaggio
Durante il montaggio utilizzare una superficie morbida sotto le parti per evitare graffi e
danni.
Quando si incontra l'icona informazioni, fare riferimento alla
relativa fase di montaggio per commenti e assistenza aggiuntivi.
Passo 6b: spargere delicatamente la colla siliconica lungo la sezione trasversale del
profilo e immediatamente collegare i profili insieme. Si raccomanda di pulire i residui di
silicone supplementare.
Passo 7: si consiglia di utilizzare un cartone o altro materiale morbido sotto l'angolo
basso per evitare graffi e rimozione della vernice.
* Questa nota si riferisce anche a passi 9,10,12
Passo 10: Opzionale - se si desidera aggiungere tende /zanzariere - Si prega di infilare
i ganci di plastica attraverso la guida in ogni profilo. (le tende e le zanzariere non sono
fornite). Aggiungere dei ganci secondo la quantity specifica di anelli per tenda.
Passi 12a + 14a: si prega di notare che l'inserimento delle viti deve essere fatto
dall'esterno.
Passi 13 + 15: si prega di notare che l'inserimento delle viti deve essere fatte dal basso
verso ('alto. Successivamente utilizzare lo strumento TO01.
Passo 16b: si prega di aggiungere silicone sulla superficie interna del componente #8327
come illustrato.
Passo 22a: si prega di forare i pannelli, paralleli ai fori nei profili #7663.
Passo 23: si prega di livellare le gambe dei profilati e adattare le viti e tasselli al vostro
tipo di terreno specifico.
A Attenzione:
le viti e tasselli non sono forniti.
Si prega di serrare tutte le viti al termine del montaggio.
Nota bene: il fissaggio di questo prodotto a terra 6 essenziale per ottenere stability e
rigidita. Affinche la garanzia sia valida 6 necessario completare questo passaggio.

Pavimentazione di pietra
285 cm /112.2"
-2011 AO-Alop 11%.
'''%."0011100- -I 40.
1%..-1111 _100,
1:"--.40! 001-4
-410*. 10-,4011*
40 cm / 15.7"
420 cm / 165.3"
40 cm / 15.7'
Asfalto /Sterrato
Calcestruzzo
Calcestruzzo

WICHTIG
Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie mit der Montage
dieses Produktes beginnen. Bitte fuhren Sie die einzelnen Schritte in der in dieser
Anleitung angegebenen Reihenfolgedurch. Bewahren Sie diese Anleitung fur
spateren Gebrauch sicher auf.
» Care & Safety Advice
Please follow the instructions as listed in this manual.
Pflege- und Sicherheitshinweise
Bitte befolgen Sie die Anweisungen in dieser Betriebsanleitung.
Sortieren Sie die einzelnen Teile und gleichen Sie sie mit der Inhaltsliste ab.
Aus Sicherheitsgrunden empfehlen wir Ihnen dringend, den Aufbau des
Produkts mindestens zu zweit durchzufuhren.
Einige Teile haben Metallrander. Bitte seien Sie vorsichtig im Umgang mit den
Bauteilen. Tragen Sie wahrend des Aufbaus immer Handschuhe, Schuhe und
Schutzbrillen.
Versuchen Sie nicht, die Gartenlaube bei windigen oder nassen
Wetterverhaltnissen aufzubauen.
Sorgen Sie fur eine sichere Entsorgung aller Plastiktuten - halten Sie diese auger
Reichweite von Kindern.
Halten Sie Kinder von der Montageflache fern.
Versuchen Sie nicht, die Gartenlaube aufzubauen wenn Sie mude sind, Drogen,
Medikamente oder Alkohol zu sich genommen haben, oder wenn Sie zu
Schwacheanfallen neigen.
Wenn Sie eine Stehleiter oder Elektrowerkzeug verwenden, achten Sie auf die
Sicherheitshinweise dessen Herstellers.
Nicht auf das Dach klettern oder darauf stehen.
Schwere Gegenstande sollten nicht an die Pfosten gelehnt werden.
Halten Sie das Dach und die Regenrinne frei von Schnee, Schmutz & Blattern.
Hohe Schneelasten aufdem Dach !carmen die Gartenlaube beschadigen, das
Darunter- oder Danebenstehen ist dadurch nicht mehr sicher.
Dieses Produkt wurde einzig und allein fur seinen vorgesehenen Zweck
entworfen und produziert.
Wenn wahrend des Aufbaus Farbe abgekratzt wurde, kann dies mit folgender
Farbe behoben werden: Basaltgrau - RAL 7012
» Reinigungshinweise
Um die Gartenlaube zu reinigen, verwenden Sie ein mildes Reinigungsmittel und
spulen Sie es mit kaltem, sauberem Wasser ab.
Verwenden Sie fur die Reinigung der Paneele kein Azeton, keine Scheuermittel
oder andere spezielle Reinigungsmittel.
» Werkzeug & Ausrustung
T001 (Geliefert)
» Wahrend des Aufbaus
Legen sie wahrend des Aufbaus eine weiche Unterlage unter die einzelnen Teile,
um Kratzer und Schaden zu vermeiden.
Sie das Informationssymbol sehen, ziehen Sie bitte fur zusatzliche
Kommentare und Hilfe den relevanten Aufbauschritt zurate.
Schritt 6b: Silikonkleber vorsichtig entlang des Querschnitts verteilen und sofort die
Teile zusammenbringen. Es wird empfohlen, den Rest des Silikons abzuwischen.
Schritt 7: Es wird empfohlen, Karton oder ein anderes weiches Material unter die
abgesenkte Ecke zu legen, um Kratzer und Ablosen von Farbe zu vermeiden.
*Dies gilt auch in Bezug aufdie Schritte9, 10, 12
Schritt 10: Optional -wenn Sie Vorhange / Moskitonetze anbringen wollen -
bitte fuhren Sie die Plastikclips durch die Schienen in jedem Profil.
(Vorhange / Moskitonetze werden nicht mitgeliefert).
Geben Sie ebenso viele Clips wieVorhangringe hinzu.
Schritt 12a+14a: Bitte beachten Sie, dass Schrauben von auBen befestigt werden
sollen.
Schritt 13+15: Bitte beachten Sie, dass Schrauben von unten nach oben befestigt
werden sollen. Verwenden Sie anschlieBend bitte einen Schraubendreher.
Schritt 16b: Bitte geben Sie, wie dargestellt, Silikon aufden inneren Bereich von Teil
#8327.
Schritt 22a: Bitte bohren Sie Locher in die Paneele, wie die Locher in den Profilen
#7663.
Schritt 23: Bitte gleichen Sie die FOBe der Profile einander an und passen Sie die
Schrauben und Dubel an den gegebenen Untergrund an.
Achtung:
Schrauben und Dubel werden nicht mitgeliefert.
Bitte ziehen Sie alle Schrauben am Ende des Aufbaus fest.
DieVerankerung dieses Produkts im Untergrund ist wesentlich fur seine Stabilitat
und Festigkeit. Sie ist unablasslich, um diesen Arbeitsschritt zu beenden, damit Ihre
Garantie gultig bleibt.

Pflasterstein Asphalt / Boden

TARKEAA!

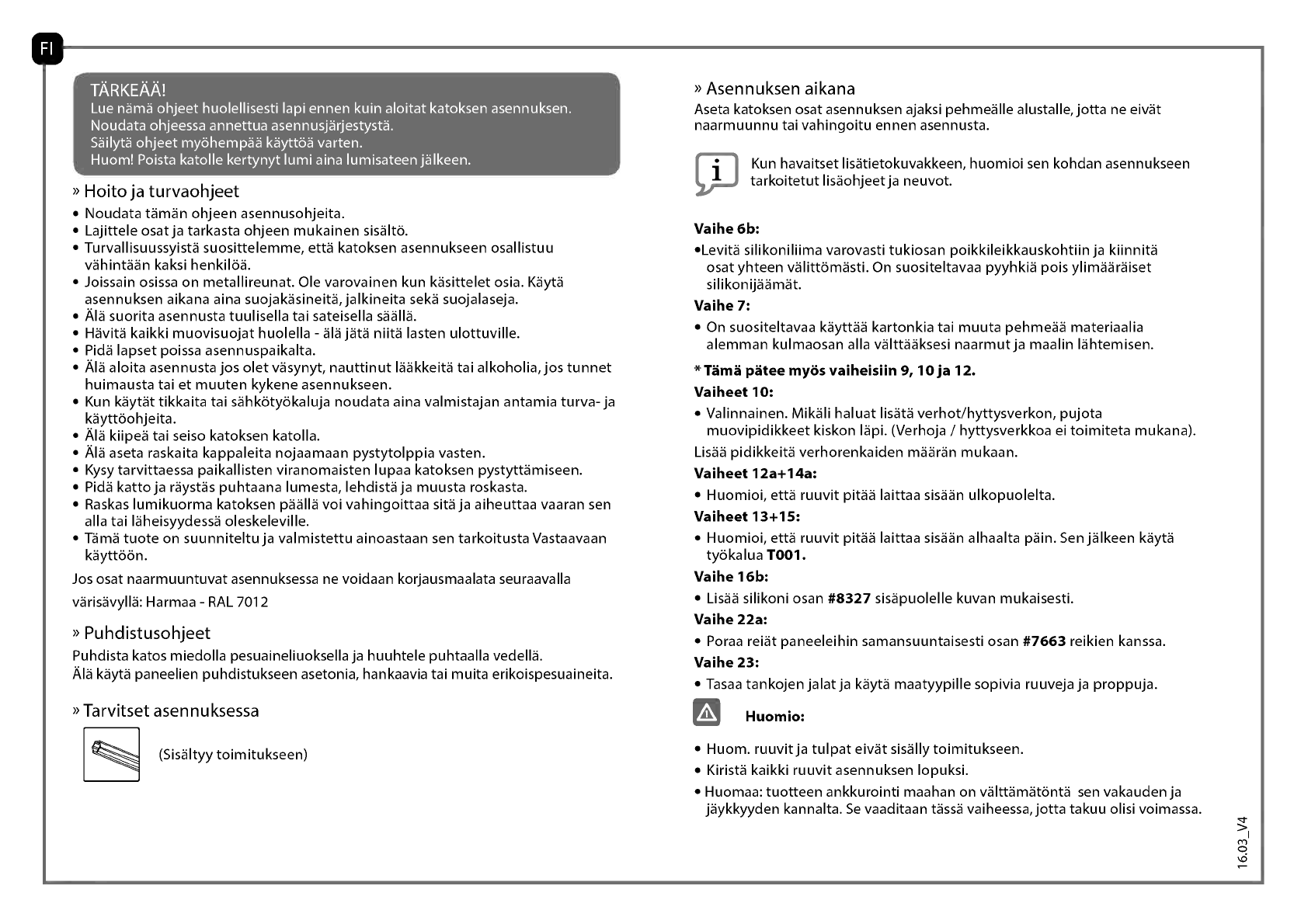

Lue nama ohjeet huolellisesti lapi ennen kuin aloitat katoksen asennuksen.
Noudata ohjeessa annettua asennusjarjestysta.
Sailyta ohjeet myohempaa kayttoa varten.
Huom! Poista katolle kertynyt lumi aina lumisateen jalkeen.
Hoito ja turvaohjeet
Noudata taman ohjeen asennusohjeita.
Lajittele osat ja tarkasta ohjeen mukainen sisalto.
Turvallisuussyista suosittelemme, etta katoksen asennukseen osallistuu
vahintaan kaksi henkiloa.
Joissain osissa on metallireunat. Ole varovainen kun kasittelet osia. Kayta
asennuksen aikana aina suojakasineita, jalkineita seka suojalaseja.
Ala suorita asennusta tuulisella tai sateisella saalla.
Havita kaikki muovisuojat huolella ala jata niita lasten ulottuville.
Pida lapset poissa asennuspaikalta.
Ala aloita asennusta jos olet vasynyt, nauttinut laakkeita tai alkoholia, jos tunnet
huimausta tai et muuten kykene asennukseen.
Kun kaytat tikkaita tai sahkotyokaluja noudata aina valmistajan antamia turva- ja
kayttoohjeita.
Ala kiipea tai seiso katoksen katolla.
Ala aseta raskaita kappaleita nojaamaan pystytolppia vasten.
Kysy tarvittaessa paikallisten viranomaisten lupaa katoksen pystyttamiseen.
Pida katto ja raystas puhtaana lumesta, lehdista ja muusta roskasta.
Raskas lumikuorma katoksen paalla voi vahingoittaa sita ja aiheuttaa vaaran sen
alla tai laheisyydessa oleskeleville.
Tama tuote on suunniteltu ja valmistettu ainoastaan sen tarkoitusta Vastaavaan
kayttoon.
Jos osat naarmuuntuvat asennuksessa ne voidaan korjausmaalata seuraavalla
varisavylla: Harmaa - RAL 7012
Puhdistusohjeet
Puhdista katos miedolla pesuaineliuoksellaja huuhtele puhtaalla vedella.
Ala kayta paneelien puhdistukseen asetonia, hankaavia tai muita erikoispesuaineita.
»Tarvitset asennuksessa
(Sisaltyy toimitukseen)
» Asennuksen aikana
Aseta katoksen osat asennuksen ajaksi pehmealle alustalle, jotta ne eivat
naarmuunnu tai vahingoitu ennen asennusta.
Kun havaitset lisatietokuvakkeen, huomioi sen kohdan asennukseen
tarkoitetut lisaohjeetja neuvot.
Vaihe6b:
Levita silikoniliima varovasti tukiosan poikkileikkauskohtiin ja kiinnita
osat yhteen valittomasti. On suositeltavaa pyyhkia pois ylimaaraiset
silikonijaamat.
Vaihe 7:
On suositeltavaa kayttaa kartonkia tai muuta pehmeaa materiaalia
alemman kulmaosan alla valttaaksesi naarmutja maalin lahtemisen.
*Tama patee myas vaiheisiin 9, 10 ja 12.
Vaiheet 10:
Valinnainen. Mikali haluat lisata verhot/hyttysverkon, pujota
muovipidikkeet kiskon lapi. (Verhoja / hyttysverkkoa ei toimiteta mukana).
Lisaa pidikkeita verhorenkaiden maaran mukaan.
Vaiheet 12a+14a:
Huomioi, etta ruuvit pitaa laittaa sisaan ulkopuolelta.
Vaiheet 13+15:
Huomioi, etta ruuvit pitaa laittaa sisaan alhaalta pain. Sen jalkeen kayta
tyokalua T001.
Vaihe 16b:
Lisaa silikoni osan #8327 sisapuolelle kuvan mukaisesti.
Vaihe 22a:
Poraa reiat paneeleihin samansuuntaisesti osan #7663 reikien kanssa.
Vaihe 23:
Tasaa tankojen jalat ja kayta maatyypille sopivia ruuveja ja proppuja.
Huomio:
Huom. ruuvitja tulpat eivat sisally toimitukseen.
Kirista kaikki ruuvit asennuksen lopuksi.
Huomaa: tuotteen ankkurointi maahan on valttamatonta sen vakauden ja
jaykkyyden kannalta. Se vaaditaan tassa vaiheessa,jotta takuu olisi voimassa.

Paallystekivi
285 cm/ 112.2"
420 cm / 165.3"
I.---'4111141 40 cm /15.7'
Ow,- AP- v
-'1V00"410.
404",.0.407:1
5.7"
Asfaltti/Multa
420 cm / 165.3"

BELANGRIJK!
Alstublieft lees deze handleiding voor u begint met het assembleren van het product.
Alstublieft volg de stappen in de volgorde zoals vermeld staat in deze instructie.
Bewaar deze instructies op een goede plek.
»Veiligheid en voorzorgsmaatregelen
Volg de instructies op zoals vermeld in de handleiding
Sorteer de onderdelen en controleer dit met de materiaallijst
Vanwege veiligheidsredenen is het advies om dit product met minimaal twee
personen te assembleren.
Wees voorzichtig, sommige metalen onderdelen hebben scherpe randen. Draag tijdens
de complete assemblage veiligheid schoenen-, bril en handschoenen.
Probeer niet de Gazebo tijdens winderig of regenachtig weer op te bouwen.
Verwijder de plastic verpakking veilig en houdt deze buiten bereik van kinderen.
Laat kinderen niet in de buurt van tijdens de opbouw.
Niet opbouwen bij vermoeidheid, wanneer onder invloed van drugs, medicatie of
alcohol, of bij duizeligheid tijdens het bukken .
Bij het gebruik van trapladders ofelektrisch gereedschap hanteer dan altijd de
bijbehorende veiligheidsinstructies.
Niet op het dak staan of klimmen.
Geen zware voorwerpen tegen de staanders plaatsen.
Houdt de goot vrij van bladeren, sneeuw en vuil.
Een grote sneeuwlast kan het dak beschadigen en het onveilig maken zich onder
de Gazebo te bevinden.
Dit product is ontworpen en geproduceerd voor alleen het doel waarvoor het
bedoeld is.
Mocht de kleur beschadigt raken tijdens de assemblage is te repareren met volgende tint:
Grey - RAL 7012
» Schoonmaak instructies
Om de Gazebo schoon te maken, gebruik slecht milde reinigers en spoel dit of met
schoon en koud water.
Gebruik geen aceton, schurende detergenten of andere speciale middelen voor het
reinigen van de panelen.
» Benodigdheden
(Meegeleverd)
»Tijdens de Assemblage
Gebruik een zachte ondergrond voor de onderdelen om krassen en
beschadigingen te voorkomen.
Wanneer dit informatie icoon vermeldt staat, refereer naar de relevante
assemblagestap voor bijbehorende opmerkingen en assistentie.
Stap 6b: Verspreid de siliconenlijm voorzichtig over de doorsnede van
het profiel en zet de profielen onmiddellijk in elkaar. We adviseren u om
siliconenresten weg te vegen.
Stap 7: We raden u aan om een stuk karton ofander zacht materiaal onder de
verlaagde hoek te doen om krassen en afbladderen van de verf te voorkomen.
*Deze opmerking geldt ook voor de stappen 9,10,12
Stap 10: Optioneel - als u gordijnen/vliegenhor wilt bevestigen - Rijg bij
elk profiel de plastic clips door de rail. (Gordijnen/vliegenhor worden niet
meegeleverd).
Bevestig voor elk gordijnringetje een clip.
Stappen 12a+14a: Houd er rekening mee dat de schroeven vanaf de buitenkant
moeten worden bevestigd.
Stappen 13+15: Houd er rekening mee dat de schroeven van onderaf moeten
worden bevestigd. Gebruik hierna het gereedschap TO01.
Stap 16b: Breng siliconen aan op de binnenkant van onderdeel #8327 zoals u
op de afbeelding ziet.
Stap 22a: Boor gaten in de panelen, parallel aan de gaten in profielen #7663.
Stap 23: Maak de poten van de profielen waterpas en gebruik schroeven en
pluggen die geschikt zijn voor het specifieke type bodem.
A Attentie:
Draai de moeren aan en de assemblage is voldaan.
Let op: schroeven en pluggen worden niet meegeleverd
Let op:Verankering van dit product aan de grond is van essentieel belang voor
de stabiliteit en stevigheid. Deze fase dient te worden voltooid, om uw garantie
geldig te laten blijven.

Stenen bestrating
285 cm / 112.2"
114 1\001.-406._
-410
AIWA."
-1W-4/1 goo
.4 %ow
401 40 cm / 15.7"
420 cm / 165.3"
40 cm / 15.7'
Asfalt/aarde
285 cm / 112.2"
420 cm / 165.3"
40 cm / 15.7"
40 cm / 15.7"

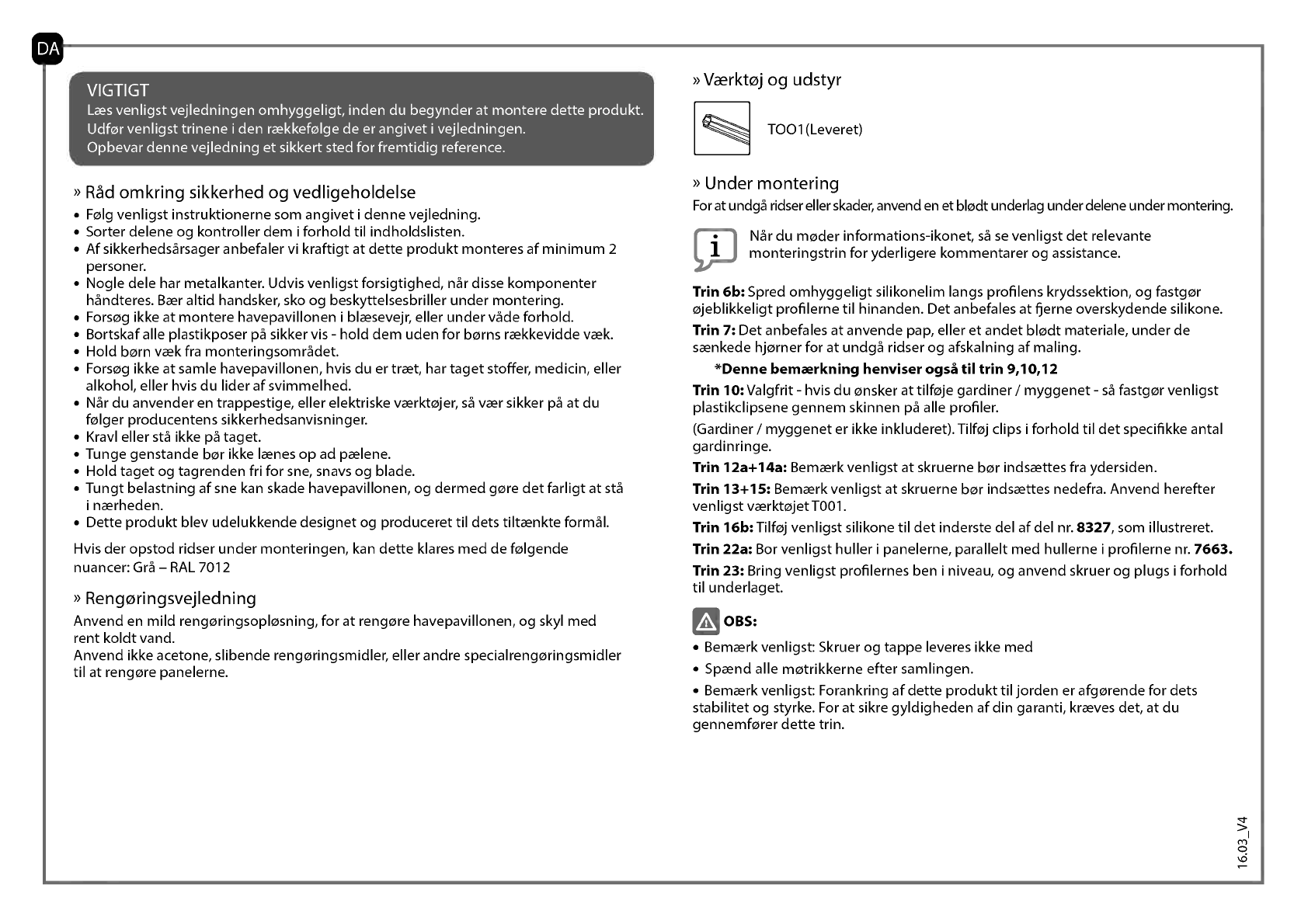

VIGTIGT
1_,s venligst vejledningen omhyggeligt, inden du begynder at montere dette produkt.
Udfor venligst trinene i den r.kkefolge de er angivet i vejledningen.
Opbevar denne vejledning et sikkert sted forfremtidig reference.
» R5d omkring sikkerhed og vedligeholdelse
Folg venligst instruktionerne som angivet i denne vejledning.
Sorter delene og kontroller dem i forhold til indholdslisten.
Af sikkerheds6rsageranbefaler vi kraftigt at dette produkt monteres af minimum 2
personer.
Nogle dele har metalkanter. Udvis venligst forsigtighed, na'r disse komponenter
ha'ndteres. Braltid handsker, sko og beskyttelsesbriller under montering.
Forsog ikke at montere havepavillonen i blsevejr, eller under va'cle forhold.
Bortskaf alle plastikposer p6 sikker vis - hold dem uden for barns rkkevidde vk.
Hold born vkfra monteringsomrklet.
Forsog ikke at samle havepavillonen, hvis du er trt, har taget stoffer, medicin, eller
alkohol, eller hvis du lider af svimmelhed.
Na'r du anvender en trappestige, eller elektriske yrktojer, sa vrsikker pa at du
folger producentens sikkerhedsanvisninger.
Kravl eller sta ikke p6 taget.
Tunge genstande bar ikke Ines op ad plene.
Hold taget og tagrenden fri for sne, snays og blade.
Tungt belastning af sne kan skade havepavillonen, og dermed gore det farligt at sta
i nrheden.
Dette produkt blev udelukkende designet og produceret til dets tiltnkteformal.
Hvis der opstod ridser under monteringen, kan dette klares med de folgende
nuancer: Gra - RAL 7012
» Rengoringsvejledning
Anvend en mild rengoringsoplosning, for at rengore havepavillonen, og skyl med
rent koldt vand.
Anvend ikke acetone, slibende rengoringsmidler, eller andre specialrengoringsmidler
til at rengore panelerne.
»Vaerktoj og udstyr
TO01(Leveret)
» Under montering
For at undga ridser ellerskader, anvend en et blodt underlag under delene under montering.
Na. r du moder informations-ikonet, sa se venligst det relevante
monteringstrin for yderligere kommentarer og assistance.
Trin 6b: Spred omhyggeligt silikonelim langs profilens krydssektion, og fastgor
ojeblikkeligt profilerne til hinanden. Det anbefales at fierne overskydende silikone.
Trin 7: Det anbefales at anvende pap, eller et andet blodt materiale, under de
snkede hjorner for at undga ridser og afskalning af maling.
*Denne bemmrkning henviser ogsa til trin 9,10,12
Trin 10:Valgfrit - hvis du onsker at tilfoje gardiner / myggenet - sa fastgor venligst
plastikclipsene gennem skinnen pa alle profiler.
(Gardiner / myggenet er ikke inkluderet).Tilfoj clips i forhold til det specifikke antal
gardinringe.
Trin 12a+14a: Bemrk venligst at skruerne bar indsttes fra ydersiden.
Trin 13+15: Bemrk venligst at skruerne bar indsttes nedefra. Anvend herefter
venligst yrktojetT001.
Trin 16b: Tilfoj venligst silikone til det inderste del af del nr. 8327, som illustreret.
Trin 22a: Bor venligst huller i panelerne, parallelt med hullerne i profilerne nr. 7663.
Trin 23: Bring venligst profilernes ben i niveau, og anvend skruer og plugs i forhold
til underlaget.
A OBS:
Bemrk venligst: Skruer og tappe leveres ikke med
Spnd alle motrikkerne efter samlingen.
Bemrk venligst: Forankring af dette produkt til jorden er afgorende for dets
stabilitet og styrke. For at sikre gyldigheden af din garanti, krves det, at du
gennemforer dette trin.
