Panasonic F-70ZBR User manual

Operating and
Installation Instructions
Ceiling Fan
Thank you for purchasing this Panasonic product.
Before operating this product, please read the instructions
carefully, and save this manual for future use.
Hướng Dẫn SửDụng và
Lắp Đặt
Quạt Trần
Cảm ơn quý khách hàng đã mua Quạt Trần của
Panasonic.
Trước khi sửdụng sản phẩm này, xin vui lòng đọc kỹcác
hướng dẫn và cất giữsách hướng dẫn sửdụng này để
tham khảo trong tương lai.
Chú ý vềan toàn 6-7
Bảo dưỡng 8
Tên bộphận 9
Cách lắp đặt 10-20
Cách sửdụng 21-30
Thông sốkỹthuật 31
Nội dung
Safety precautions 2-3
Maintenance 8
Name of parts 9
How to install 10-20
How to use 21-30
Specifications 31
Contents
操作和
安裝指示
吊扇
感謝您購買 Panasonic 產品。
操作此產品前，請仔細讀說明書，並保存本手冊以作日後
參考。
安全注意事項 4-5
維修 8
零件名 9
如何安裝 10-20
如何使用 21-30
產品規格 31
目錄
Model No. / 型號 / Kiểu máy
F-70ZBP
F-80ZBR
Operating and
Installation Instructions
Ceiling Fan

Model No : F-70ZBP

Model No : F-80ZBR
Net weight / 淨重 / Trọng Lượng Tịnh : 11.9 kg
Net weight / 淨重 / Trọng Lượng Tịnh : 13.5 kg

2
To avoid the possibility of causing injury to users or damage to properties, please follow all the explanations written below.
This symbol denotes an action that is COMPULSORY.
This symbol denotes an action that is PROHIBITED.
WARNING A state that may be caused by the mishandling of products, which, if not avoided, may
lead to the possibility of death or serious injury of users.
CAUTION A state that may be caused by the mishandling of products, which, if not avoided, may
result in the injury of users or property damage.
WARNING
Do not install the Ceiling Fan near chemicals and
alkaline.
Can cause fire, explosion, short circuit and electrical
shock.
Do not damage the wire during installation eg. deform
due to heat, twist, bend, etc.
Can cause fire, explosion, short circuit and electrical
shock.
Do not use power supply other than rated voltage
mentioned.
Overheating can cause electrical shock and fire.
Do not insert any metal items in the battery area with
the Battery.
Can cause fire, explosion, short circuit and electrical
shock.
Do not hang onto the Ceiling Fan.
Can cause injury if Ceiling Fan drops.
Do not disassemble the Ceiling Fan unless stated by
this manual.
Must use only supplied parts.
Can cause fire, electrical shock, injury and Ceiling Fan
to drop.
Do not touch the Ceiling Fan while it is operating.
Can cause injury, damage and Ceiling Fan to drop.
Do not sprinkle water to the Ceiling Fan or do not wet
the Ceiling Fan.
Can cause fire, explosion, short circuit and electrical
shock.
Follow strictly all the instructions given in this
manual for installation.
Electrical or installation work needs to be performed
by a qualified individual.
Installation error can cause fire, electrical shock, injury
and Ceiling Fan to drop.
Switch off the power supply and wait until the
Blades is fully static, before cleaning or doing any
maintenance jobs.
Can cause injury and electrical shock if Ceiling Fan move
suddenly.
Kindly refer to your authorized dealer for repairing or
maintenance issue.
Tighten the Blade Screws firmly using a screwdriver.
(250-300 N•cm)
Can cause injury if Blade drops.
Ensure that the Hanger Plate can sustain more than
10 times the Ceiling Fan weight.
Can cause injury if Ceiling Fan drops.
Stop using the Ceiling Fan when any abnormality or
failure occurs and turn “OFF” the Miniature Circuit
Breaker (MCB).
Risk of smoke, fire, electrical shock and drop.
Please contact your authorized dealer for maintenance/
repair.
Dismantle the broken or damaged Ceiling Fan.
Can cause injury if Ceiling Fan drops.
If unusual oscillating movement is observed,
immediately stop using the Ceiling Fan and contact
the manufacturer, its service agent or suitably
qualified persons.
Can cause injury if Ceiling Fan drops.
Do not install the Ceiling Fan at oily and dusty places.
Can cause fire, explosion, short circuit and electrical
shock.
Do not install the Ceiling Fan near flammable areas
such as a gas cooker.
Can cause fire, explosion, short circuit and electrical
shock.
Safety precautions Always follow these instructions

3
To avoid the possibility of causing injury to users
or damage to properties, please follow all the
explanation written in this manual. The manufacturer
will not be responsible for any accidents or injuries
caused by defective, deficient installation or
installation which does not follow the instruction
manual.
Can cause the injury of users or property damage.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
Can cause the injury of users or property damage.
The Ceiling Fan must be mounted above 2.3 m from
the floor and 1 m from the wall to the Blade.
Can cause unstable air flow and affect Ceiling Fan to
wobble.
Can cause injury if Ceiling Fan drops.
Refer to page 22 (step 2) for the measurement method.
After installation make sure the Ceiling Fan does not
wobble extremely.
Can cause injury if Ceiling Fan drops.
Replace all the Blades if any of them breaks or
cracks.
Wobbling can cause Ceiling Fan to drop.
The mounting of the suspension system shall be
performed by the manufacturer, its service agent or
suitably qualified persons.
Can cause injury if Ceiling Fan drops.
This product is for in house use only. Do not install at
a windy places.
Can cause injury if Ceiling Fan drops.
Do not install at places where there is high vibration
and impact.
Can cause injury if Ceiling Fan drops.
Avoid fixing inside dome ceiling.
Can cause unstable air flow and affect Ceiling Fan to
wobble.
Can cause injury if Ceiling Fan drops.
Wipe away dirt with a clean soft cloth, ordinary soap
and water to keep the Ceiling Fan clean. Do not
use solvents (gasoline and petroleum) or any other
chemicals.
Can cause plastic part deformation and metal corrosion.
Can cause injury if parts drop.
The Ceiling Fan suspension system should be
examined at least once every two years.
Can cause the injury of users or property damage.
The replacement of parts of the safety suspension
system device shall be performed by the
manufacturer, its service agent or suitably qualified
persons.
Can cause the injury of users or property damage.
Do not install the Ceiling Fan at a wet, high
temperature and high humidity area such as shower
room.
If an electrical current leakage occurs, it can cause
electrical shock and fire easily.
CAUTION
Safety precautions Always follow these instructions
Safety precautions
安全注意事項
Chú ý vềan toàn

4
為避免導致用戶受傷或財物損壞的可能性，請遵守以下所述的所有指示。
此符號表有關行為是強制性的。
此符號表示有關行為是被禁止的。
警告 錯誤操作產品造成的情形，若不避免可能導致用戶死亡或嚴重受傷。
注意 錯誤操作產品造成的情形，若不避免可能導致用戶受傷或財物損失。
警告
請勿拆除吊扇，除非此說明書指示。
務必只使用附帶的零件。
會引起火災、觸電、受傷和吊扇掉落。
請勿在吊扇正在操作的時候觸摸吊扇。
可以導致受傷，損壞和吊扇掉落。
切勿向吊扇灑水。 或者，切勿弄濕吊扇。
會導致火災、爆炸、短路和觸電。
安裝時請嚴格地遵守本手冊內所給的所有指示。
電線配線工作必須由能勝任的人員進行。
安裝錯誤會引起火災、觸電、受傷和吊扇掉落。
清掃或進行任何維修工作前，關閉所有電源並等
待扇翼完全靜止。
如果吊扇突然轉動可以導致受傷和觸電。
請向您的授權經銷商諮詢有關修理或維修的詳情。
使用螺絲起子將扇翼螺絲鎖緊。
(250-300 N•cm)
若扇翼掉落會導致受傷。
確定天花板鉤子可以承受超過吊扇的 10 倍重量。
若吊扇掉落會導致受傷。
如果發生任何異常或故障，請立即停止吊扇使用並
“關閉＂微型斷路器 (MCB)。
煙霧、火災、觸電和吊扇掉落的風險。
請聯繫您的授權經銷商諮詢有關維修或修理的詳情。
拆除破損或損壞了的吊扇。
若吊扇掉落會導致受傷。
如果發生異常擺動,請立即停止使用吊扇並聯絡製造商、
其服務代理商或合適的資格人。
若吊扇掉落會導致受傷。
請勿將吊扇安裝在油膩及多塵的地方。
會導致火災、爆炸、短路和觸電。
切勿安裝在煤氣灶等易燃地區附近。
會導致火災、爆炸、短路和觸電。
切勿將吊扇安裝在化學品和鹼性物附近。
會導致火災、爆炸、短路和觸電。
切勿在安裝時損壞電線，例如因熱量、扭曲、彎曲造成的
變形等等。
會導致火災、爆炸、短路和觸電。
切勿使用本文指定的額定電壓以外的電源。
過熱會引起觸電和火災。
切勿插入金屬物品在遙控器的電池與電池領域。
會導致火災、爆炸、短路和觸電。
切勿懸掛在吊扇上。
若吊扇掉落會導致受傷。
安全注意事項 必遵循以下指示

5
為避免導致用戶受傷或財物損壞的可能性，請遵守本說明
書內的所有指示。製造商對任何因不正確的安裝或不按照
說明書指示的安裝所造成的任何意外和損傷將不負任何
責任。
會造成使用者受傷或財產損失。
除非由安全監護人就本產品進行監督或指導，否則身體、
感官或智力有功能障礙者，或者缺乏相關經驗和知識的人
士（包括兒童）請勿使用本電器。為了確保年幼的小孩不
玩此電器，它們該受到監督。
會造成使用者受傷或財產損失。
吊扇必須掛在離地面 2.3 米以上的高度，而扇翼必須離開
牆壁 1 米以上。
可以導致不穩定氣流和吊扇搖晃。
若吊扇掉落會導致受傷。
請參閱第 22 頁(步驟 2) 的測量方法。
安裝完畢後，請確保吊扇不會過度搖晃。
若吊扇掉落會導致受傷。
若任何一片扇翼斷了或出現裂痕，請更換所有扇翼。
搖晃會導致吊扇掉落。
確保懸掛系統的安裝由製造商、其服務代理商或合適的資
格人員進行。
若吊扇掉落會導致受傷。
本產品只供室內使用。切勿安裝在多風的地方。
若吊扇掉落會導致受傷。
切勿安裝在高振動強度和高衝擊強度的地方。
若吊扇掉落會導致受傷。
避免安裝在圓頂天花板。
可以導致不穩定氣流和吊扇搖晃。
若吊扇掉落會導致受傷。
用乾淨的軟布、普通肥皂和水抹去汙跡以保持吊扇的清
潔。 切勿使用溶劑 (汽油/石油) 或任何其他化學物品。
這可導致塑料部件變形及金屬腐蝕。
若零件掉落會導致受傷。
建議每兩年至少檢查吊扇懸掛系統一次。
會造成使用者受傷或財產損失。
安全懸掛系統裝置部件的更換應由製造商、其服務代理商
或合資格人員進行。
會造成使用者受傷或財產損失。
切勿將吊扇安裝於潮濕、高溫及高濕度
的地方，例如浴室。
若發生漏電，這很容易會導致觸電和火災。
注意
Safety precautions
安全注意事項
Chú ý vềan toàn
安全注意事項 必遵循以下指示

6
Để tránh khảnăng người sửdụng bịchấn thương hay thiết bịbịhưhỏng, hãy tuân theo những hướng dẫn sau đây.
Biểu tượng này thểhiện những hành động BẮT BUỘC.
Biểu tượng này thểhiện những hành động NGHIÊM CẤM TUYỆT ĐỐI.
CẢNH BÁO
Tình huống có thểxảy ra do sửdụng thiết bịkhông đúng cách, nếu không tránh được có
thểdẫn đến thiệt mạng hoặc gây chấn thương nghiêm trọng cho người sửdụng.
LƯU Ý
Tình huống có thểxảy ra do sửdụng thiết bịkhông đúng cách, nếu không tránh được có
thểgây chấn thương cho người sửdụng hoặc làm hưhỏng thiết bị.
CẢNH BÁO
Không làm hưhỏng dây điện trong quá trình lắp đặt,
nhưlàm biến dạng do nhiệt, xoắn, bẻcong, v.v.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Không sửdụng các nguồn điện khác ngoài nguồn
điện định mức đã được nói ởtrên.
Quạt quá nóng có thểgây cháy hoặc điện giật.
Không được lắp các vật bằng kim loại cùng với pin
vào ngăn chứa Pin.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Không bám lên Quạt Trần.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không tháo dỡQuạt Trần trừkhi được hướng dẫn
trong quyển hướng dẫn này.
Chỉsửdụng phụkiện đi kèm.
Có thểgây cháy, điện giật, thương tích và rơi Quạt trần.
Không chạm vào Quạt Trần nếu quạt đang hoạt động.
Có thểgây chấn thương, hỏng hóc và làm Quạt Trần rơi.
Không té nước vào Quạt Trần. Hoặc không làm ướt
Quạt Trần.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Tuân theo một cách nghiêm ngặt tất cảnhững hướng
dẫn lắp đặt trong quyển hướng dẫn sửdụng này.
Việc đi dây điện phải do người có chuyên môn tiến
hành.
Lỗi lắp đặt có thểgây cháy, điện giật, thương tích và rơi
Quạt trần.
Tắt tất cảnguồn điện và chờcho đến khi cánh quạt
ngừng quay hoàn toàn trước khi lau chùi hoặc tiến
hành bảo dưỡng quạt.
Quạt trần đột ngột quay có thểgây thương tích và điện
giật.
Vui lòng tham khảo đại lý bán hàng được ủy quyền về
việc sửa chữa hoặc bảo dưỡng.
Dùng tua vít để vặn chặt vít Cánh Quạt.
(250-300 N•cm)
Có thểgây chấn thương nếu cánh quạt bịrơi.
Đảm bảo rằng Tấm treo có thểchịu được trọng
lượng nặng hơn gấp 10 lần Quạt trần.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Ngưng sửdụng Quạt trần khi xảy ra bất kỳsựcốbất
thường hoặc hỏng hóc nào và chuyển cầu dao tự
động (MCB) sang trạng thái “OFF” (TẮT).
Nguy cơbốc khói, cháy, điện giật và rơi.
Vui lòng liên hệvới đại lý được ủy quyền để được bảo trì/
sửa chữa.
Tháo dỡQuạt Trần bịhỏng.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Nếu thấy quạt quay bất thường, ngừng sửdụng Quạt
trần ngay lập tức và liên hệvới nhà sản xuất, đại diện
bảo dưỡng hoặc người có năng lực thích hợp.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không lắp Quạt Trần ởnhững nơi có nhiều dầu mỡ
và bụi.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Không lắp đặt Quạt Trần tại những nơi dễcháy nổ
nhưbếp ga.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Không lắp Quạt Trần gần các hóa chất và chất kiềm.
Có thểgây ra cháy nổ, chập mạch và điện giật.
Chú ý vềan toàn Phải luôn thực hiện theo các hướng dẫn này

7
Để tránh trường hợp bịchấn thương với người dùng
hay có những hưhỏng với thiết bị, hãy tuân theo tất
cảnhững hướng dẫn có trong quyển hướng dẫn sử
dụng này. Nhà sản xuất sẽkhông chịu trách nhiệm
với bất cứtai nạn hay chấn thương nào xảy ra do lỗi
lắp đặt không đúng hay không tuân theo hướng dẫn
trong quyển hướng dẫn sửdụng này.
Có thểgây tổn thương cho người dùng hoặc hưhỏng
sản phẩm.
Thiết bịnày không được thiết kếđể sửdụng bởi
những người (bao gồm trẻem) có thểlực, giác quan
hoặc tinh thần kém hoặc những người thiếu kinh
nghiệm và kiến thức, trừkhi họđược giám sát hoặc
hướng dẫn sửdụng thiết bịbởi người chịu trách
nhiệm vềsựan toàn của họ. Trẻem nên được giám
sát để đảm bảo chúng không đùa nghịch với thiết bị.
Có thểgây tổn thương cho người dùng hoặc hưhỏng
sản phẩm.
Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các
Cánh Quạt phải cách tường 1 m.
Có thểkhiến cho luồng gió không ổn định, khiến Quạt
Trần bịlắc.
Có thểgây chấn thương nếu quạt bịrơi.
Xem trang 22 (Bước 2) để biết cách đo.
Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt
Trần không bịlắc nhiều.
Có thểgây chấn thương nếu quạt bịrơi.
Thay thếtất cảcác Cánh Quạt nếu bất kỳcánh nào bị
vỡhoặc bịrạn nứt.
Hiện tượng đảo lắc có thểlàm rơi Quạt trần.
Nhà sản xuất, đại diện bảo dưỡng hoặc người có
năng lực thích hợp sẽthực hiện việc gắn hệthống
treo.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Chỉlắp đặt sản phẩm trong nhà. Không lắp đặt ở
những nơi có gió.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Không lắp đặt tại nơi có độ rung cao và có sựva
chạm.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Tránh lắp đặt dưới trần cong kiểu mái vòm.
Có thểkhiến cho luồng gió không ổn định, khiến quạt bị
lắc.
Có thểgây chấn thương nếu Quạt Trần bịrơi.
Lau chùi các vết bẩn bằng vải mềm, sạch, các loại xà
bông thông thường và nước để giữcho quạt được
sạch. Không sửdụng các dung môi hòa tan (xăng/
dầu) hay bất kỳcác hóa chất nào khác.
Có thểkhiến các phụkiện bằng nhựa biến dạng và phụ
kiện bằng kim loại bịmài mòn.
Có thểgây chấn thương nếu quạt bịrơi.
Nên kiểm tra hệthống treo Quạt Trần ít nhất hai năm
một lần.
Có thểgây tổn thương cho người dùng hoặc hưhỏng
sản phẩm.
Việc thay thếcác bộphận của thiết bịhệthống treo
an toàn sẽdo nhà sản xuất, đại lý dịch vụhoặc người
có chuyên môn phù hợp thực hiện.
Có thểgây tổn thương cho người dùng hoặc hưhỏng
sản phẩm.
Không lắp Quạt Trần ởnhững nơi ẩm ướt, có nhiệt
độ và độ ẩm cao nhưnhà tắm.
Sựcốrò rỉđiện có thểdễdàng gây điện giật và cháy.
LƯU Ý
Chú ý vềan toàn Phải luôn thực hiện theo các hướng dẫn này
Safety precautions
安全注意事項
Chú ý vềan toàn

8
Maintenance 維修 Bảo dưỡng
1Check the Ceiling Fan condition
annually. If problem occurs, stop
using the Ceiling Fan. Refer to a
service, sales or maintenance shop.
Check point:
Loosened screws, safety wire
condition, motor shaft damage, etc.
2Ensure Safety Switch in good
condition.
If problem occurs, stop using the
Ceiling Fan. Refer to a service, sales
or maintenance shop.
3Keep the Ceiling Fan clean. Wipe
with a clean soft cloth, ordinary
soap and water. Wipe it again to dry
it. Do not use solvents (gasoline/
petroleum).
• Do not bend the Blade while cleaning.
4Do not paint the Blades and Blade
Extensions. If damaged, order a new
set of parts from a service, sales or
maintenance shop.
5When referring to a service, sales
or maintenance shop, show these
operating instructions to them and
maintain correctly.
6If the product is broken or damaged,
remove it from the ceiling and
replace with new one. This is to
avoid Ceiling Fan drops.
7The Ceiling Fan suspension system
should be examined at least once
every two years.
8Wipe the outer surface of the
product with a soft moist cloth.
9Do not use cleaning sprays,
solvents or any abrasive powder on
or near the motion sensor.
1每年檢查吊扇的狀況。如果出現問題，
停止使用有關吊扇。如果出現問題，
請停止使用吊扇。 指服務、銷售或維
修店。
檢查點:
螺絲是否鬆脫，保險絲狀況，發動機轉
動軸是否損壞等等。
2確保安全開關的位置正確 。
如果出現問題，請停止使用吊扇。 指服
務、銷售或維修店。
3保持吊扇清潔。 用乾淨的軟布、普通肥
皂和水擦拭。 再次擦乾。 不要使用溶劑
（汽油/石油）。
• 清洗扇翼時請切勿折彎扇翼。
4切勿為扇翼和扇翼擴展部分塗漆。 如果
損壞了，從服務、銷售或維修店訂購一
套新的零件。
5聯絡務、銷售或維修店時，請向他們出
示此指示書以便其正確地進行維修。
6若產品已折斷或損壞，請從天花板上拆
除吊扇，然後換上新的吊扇。這是為了
防止吊扇掉落。
7建議每兩年至少檢查吊扇懸掛系統一
次。
8用柔軟溼潤的布擦拭產品的外表面。
9不要在運動傳感器上或周圍使用清洗
劑、溶劑或任何研磨粉。
1Kiểm tra tình trạng của Quạt Trần
hàng năm. Liên hệvới phòng dịch
vụ, đại lý bán hàng hay trung tâm
bảo hành.
Các điểm cần kiểm tra:
Các Vít bịlỏng, tình trạng của Dây An
Toàn, hỏng hóc với Trục Động cơ.v.v.
2Phải đảm bảo Công Tắc An Toàn
đang trong tình trạng tốt.
Nếu xảy ra sựcố, hãy tắt Quạt Trần.
Liên hệvới phòng dịch vụ, đại lý
bán hàng hay trung tâm bảo hành.
3Luôn giữQuạt Trần sạch sẽ. Sử
dụng vải mềm và sạch, xà phòng
thông thường và nước để lau chùi
bụi bẩn. Lau khô lại một lần nữa.
Không được sửdụng dung môi
(xăng/ dầu).
• Không được bẻcánh quạt trong khi
lau chùi.
4Không được sơn Cánh quạt và Cánh
nối. Nếu bịhỏng, đặt mua một bộ
phụtùng mới từphòng dịch vụ, đại
lý bán hàng hay trung tâm bảo hành.
5Khi liên hệvới các phòng dịch vụ,
đại lý bán hàng hay trung tâm bảo
hành, hãy cung cấp quyển hướng
dẫn sửdụng này cho họđể được
bảo dưỡng đúng nhất.
6Nếu quạt bịvỡhay bịhỏng, hãy
tháo quạt khỏi trần nhà và thay quạt
mới. Việc này giúp ngăn cho Quạt
Trần không bịrơi.
7Nên kiểm tra hệthống treo Quạt
Trần ít nhất hai năm một lần.
8Sửdụng vải mềm và ẩm để lau bề
mặt ngoài của sản phẩm.
9Không được sửdụng chất tẩy rửa
dạng xịt, dung môi hay bất kỳloại
bột mài nào trên hoặc ởgần cảm
biến chuyển động.

9
Name of parts 零件名 Tên bộphận
■ Attention:
• Do not place the Ceiling Fan directly on
the floor.
Can cause scratches to the product.
■ Note:
• The illustrations in this manual are for
explanation purposes only and may differ
from the actual unit.
Parts pieces
AHanger Plate Assembly ..... 1
BUpper Canopy ..................... 1
CPipe ...................................... 1
DLower Canopy
..................... 1
EMotor Unit ............................ 1
FBlade Extension
(F-70ZBP)
.. 6
Blade Extension
(F-80ZBR)
.. 8
GBlade (F-70ZBP) ................... 6
Blade (F-80ZBR) ................... 8
H
Carl Bolt ...............................
.. 4
IBatteries AAA / R03 / LR03 .. 2
JRemote Control .................... 1
K
Remote Control Holder Set
.. 1
LScrew Set (F-70ZBP) ............ 30
Screw Set (F-80ZBR) ............ 40
零件 件
A吊掛板組件 ........................... 1
B上罩蓋 ................................... 1
C導管 ....................................... 1
D低罩蓋
................................... 1
E發動機組件 ............................ 1
F扇翼擴展
(F-70ZBP)
............... 6
扇翼擴展
(F-80ZBR)
............... 8
G扇翼 (F-70ZBP) ...................... 6
扇翼 (F-80ZBR) ...................... 8
H卡爾螺栓
............................... .. 4
I電池 AAA / R03 / LR03 .......... 2
J遙控器 .................................... 1
K遙控器固定器組件
.................. 1
L螺絲組 (F-70ZBP) .................. 30
螺絲組 (F-80ZBR) ................... 40
Bộphận chiếc
ACụm tấm treo ...................... 1
BChụp bảo vệphía trên ........ 1
CTy treo .................................. 1
DChụp bảo vệphía dưới
....... 1
EBộĐộng Cơ......................... 1
FPhần nối cánh quạt
(F-70ZBP)
6
Phần nối cánh quạt
( F-80ZBR )
8
GCánh Quạt (F-70ZBP) ........... 6
Cánh Quạt (F-80ZBR) ........... 8
HBu lông
................................
.. 4
IPin AAA / R03 / LR03 ........... 2
JĐiều Khiển TừXa ................. 1
K
BộGiá Đỡ Điều Khiển TừXa
.. 1
LBộvít (F-70ZBP) ................... 30
Bộvít (F-80ZBR) .................... 40
■ 留意:
• 切勿把吊扇直接放置在地上。
可能導致產品被刮花。
■ 注:
• 本手冊中的插圖僅用於說明，可能與實
際組件有所不同。
■ Chú ý:
• Không để Quạt Trần trực tiếp lên sàn
nhà.
Có thểkhiến sản phẩm bịxước.
■ Lưu ý:
• Minh họa trong sổtay hướng dẫn này chỉ
nhằm mục đích giải thích và có thểkhác
với thiết bịthực tế.
I
J
K
L
HA
B
E
F
C
D
G
Maintenance / Name of parts
維修 / 零件名
Bảo dưỡng / Tên bộphận

10
1
How to install 如何安裝 Cách lắp đặt
■

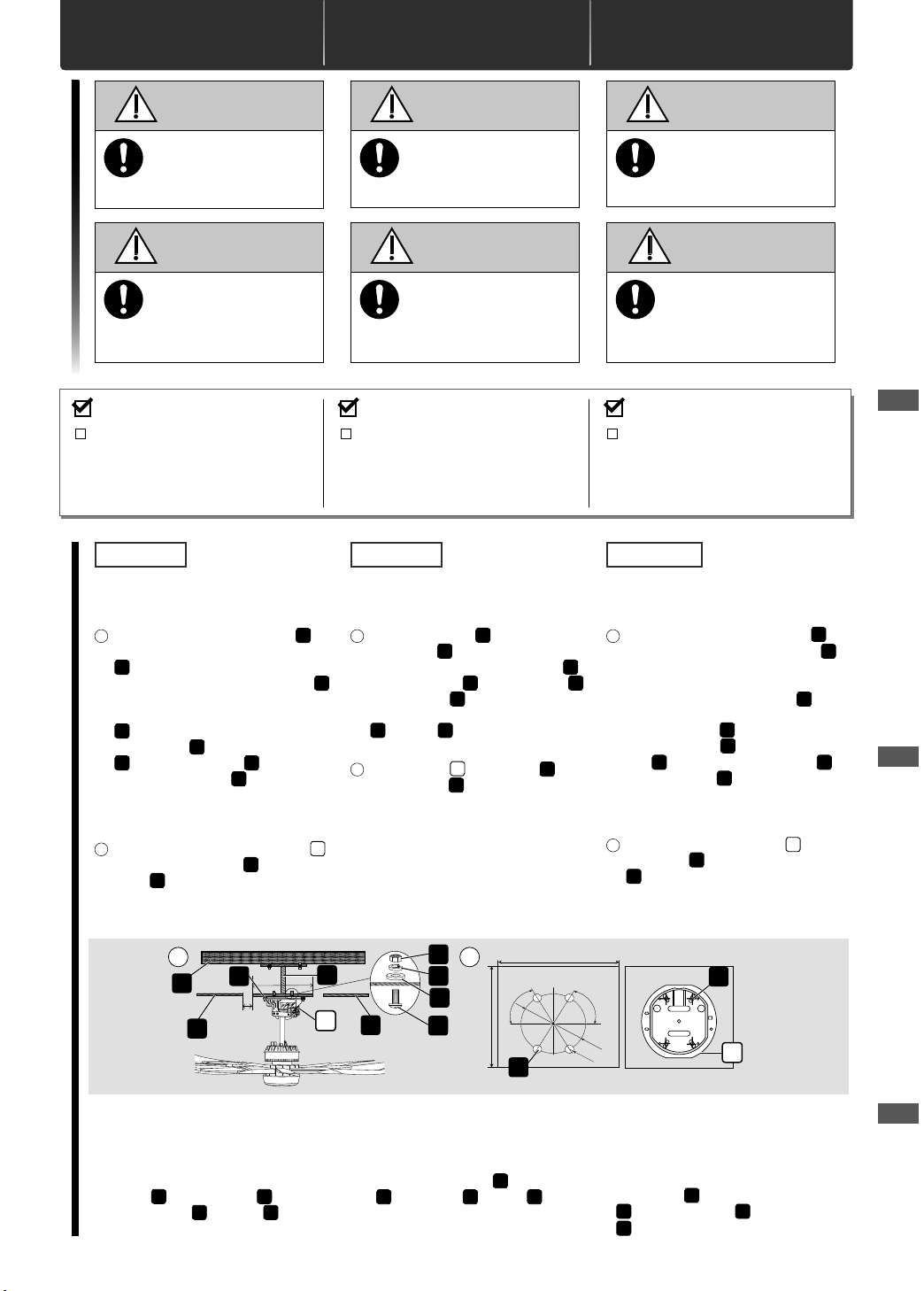

Install Hanger Plate
Assembly
1Make 4 holes a
1
on the Concrete
Ceiling (no. 1, 2, 3, 4) with diameter
8.5 mm (depth 45 mm).
2Drill holes a
1
on the Concrete
Ceiling. Use Blower to remove dust
in the holes a
1
. Then, insert the
Carl Bolt Hby using Hammer.
Tighten the supplied Plain Washer,
Spring Washer, Hexa Nut to all 4 Carl
Bolts H. This is to ensure the Carl
Bolt His firmly embedded in the
ceiling. Remove Hexa Nut, Spring
Washer, and Plain Washer from hole
no. 1, 2, 3 and 4 Carl Bolt. Make sure
Carl Bolt Hremained strong on the
ceiling.
Concrete Ceiling
■
安裝吊掛板組件
1在混凝土天花板上（1 號、2 號、 3
號、 4 號）打 4 個直徑為 8.5 毫米（深
度為 45 毫米）的洞 a
1
。
2在混凝土天花板上鑽洞 a
1
。 使用鼓風
機清除洞 a
1
內灰塵。 然後，用錘子插
入卡爾螺栓 H。 將所提供的平墊圈、
彈簧墊圈、六角螺母緊固到所有4個卡爾
螺栓 H 上。 這是了確保卡爾螺栓 H
牢固地嵌入天花板。 從洞號（1 號、2
號、 3號、 4號）上拆卸六角螺母、彈
簧墊圈和平墊圈。 確保卡爾螺栓 H 在
天花板上保持牢固。
混凝土天花板
■
Lắp Cụm tấm treo
1Khoan 4 lỗa
1
trên Trần bê tông
(số1, 2, 3, 4) có đường kính 8,5 mm
(sâu 45 mm).
2Khoan các lỗa
1
trên Trần bê tông.
Sửdụng Quạt thổi để loại bỏbụi
bẩn trong lỗkhoan a
1
. Sau đó dùng
Búa đóng Bu lông H. Siết chặt
Vòng đệm phẳng, Vòng đệm lò xo,
Đai ốc lục giác được cung cấp kèm
vào 4 Bu lông H. Mục đích của việc
này là để đảm bảo Bu lông Hđược
cốđịnh chặt vào trần nhà. Tháo Đai
ốc lục giác, Vòng đệm lò xo và Vòng
đệm phẳng ra khỏi Bu lông số1, 2, 3
và 4. Đảm bảo Bu lông Hvẫn cắm
chắc vào trần nhà.
Trần Bê tông
3Remove Hanger Supporter Screw
b
1
and Hanger Supporter bfrom
the Hanger Plate Assembly Aand
retain for step 4Page 15.
4Fix the Hanger Plate Assembly A
to the Concrete Ceiling dand
tighten the Plain Washer c
1
, Spring
Washer c
2
and Hexa Nut c
3
onto
the Carl Bolt Haccording to the
numbers given.
3從吊掛板組件 A 上拆卸吊掛支架螺絲
b
1
和吊掛支架 b ，並保留到第 15
頁步驟 4。
4將吊掛板組件 A 固定在混凝土天花板
d 上，並將平墊圈 c
1
）、彈簧墊圈
c
2
和六角螺母 c
3
按所給的數字緊固
在卡爾螺栓 H 上。
3Tháo Vít bắt Thanh treo b
1
và
Thanh treo bra khỏi Cụm tấm treo
Avà giữlại để thực hiện bước 4
Trang 15.
4Lắp Cụm tấm treo Avào Trần bê
tông dvà siết chặt Vòng đệm
phẳng c
1
, Vòng đệm lò xo c
2
và
Đai ốc lục giác c
3
vào Bu lông H
theo sốthứtựmô tả.
4
3
2
14
3
2
1
A
3 4
d
b
b1
H 1
c1
c2
c3
H 2
H 3
H 4
H 4 H 3
H 2 H 1
A
<Top View> /
<頂視圖> /
<Nhìn từtrên xuống>
60°
4-Ø8.5
12
34
60°
Ø94
1 2
H
a1
Drill /
鑽/
Khoan
Blower /
鼓風機 /
Quạt thổiHammer /
錘子 /
Búa

■ Note:
• For Plaster Ceiling, Static Metal
Structure (welded) must be prefixed
on the Concrete Ceiling via anchor
bolt before installing the Ceiling Fan.
• M6 Bolt e
2
, Plain Washer e
3
,
Spring Washer e
4
and Nut e
5
are
not provided with this product.
■ 注:
• 對於石膏天花板，安裝吊扇前，必
須通過地腳螺栓將靜態金屬結構（焊
接）固定在混凝土天花板上。
• 本產品不提供 M6 螺栓 e
2
）、平墊
圈 e
3
、彈簧墊圈 e
4
和螺母 e
5
。
■ Lưu ý:
• Đối với Trần thạch cao, phải lắp sẵn
Kết cấu kim loại tĩnh (được hàn)
vào Trần bê tông bằng bu lông chốt
trước khi lắp Quạt trần.
• Bu lông M6 e
2
, Vòng đệm phẳng
e
3
, Vòng đệm lò xo e
4
và Đai ốc
e
5
không được cung cấp kèm sản
phẩm này. 11
CAUTION
Do not dismantle the Hanger
Plate Assembly as shown in the
picture.
Can cause Ceiling Fan to drop
and cause injuries.
WARNING
Fix the Hanger Plate Assembly
correctly to the Concrete
Ceiling, and tighten the Hexa
Nut firmly.
Can cause Ceiling Fan to drop
and cause injuries.
■
Install Hanger Plate
Assembly
1Ensure Static Metal Structure fis
firmly bolted to the Concrete Ceiling
dand able to withstand 10 times of
product weight. The Lower Plate e
1
of Static Metal Structure should be
the same level as the Plaster Ceiling
e. Allow 5~10 mm gap between the
Lower Plate e
1
and Plaster Ceiling
e. Make sure holes a
2
are made
on the Lower Plate e
1
of the Static
Metal Structure. (Suggest Lower
Plate of Metal Structure is 260 mm X
260 mm X 5 mm)
2Bolt the Hanger Plate Assembly A
onto the Lower Plate e
1
. Use M6
Bolts e
2
instead of the Carl Bolt
supplied. Ensure there are no loose
parts in the entire hanging structure.
Plaster Ceiling
Kiểm tra sau khi lắp đặt
Đảm bảo Cụm tấm treo được bắt chắc
chắn vào Trần bê tông. Phải siết chặt
Bu lông, Vòng đệm phẳng, Vòng đệm
lò xo và Đai ốc lục giác để đảm bảo an
toàn.
安裝後的重點檢查
確保吊掛板組件牢固地固定在混凝土
天花板上。 出於安全考慮，卡爾螺
栓、平墊圈、彈簧墊圈和六角螺母應
緊固牢固。
Check point after installation
Ensure the Hanger Plate Assembly
is securely fixed on the Concrete
Ceiling. The Carl Bolt, Plain Washer,
Spring Washer and Hexa Nut should
be firmly tightened for safety reasons.
注意
如圖所示，請勿拆卸吊掛板組件。
會導致吊扇掉落並造成傷害。
警告
將吊掛板組件正確安裝在混凝土天
花板上，並將六角螺母擰緊。
會導致吊扇掉落並造成傷害。
LƯU Ý
Không được tháo rời Cụm tấm
treo nhưtrong hình.
Có thểlàm rơi Quạt trần và gây
thương tích.
CẢNH BÁO
Lắp Cụm tấm treo vào Trần bê
tông đúng kỹthuật rồi siết chặt
Đai ốc lục giác.
Có thểlàm rơi Quạt trần và gây
thương tích.
■
安裝吊掛板組件
1確保靜態金屬結構 f 牢固地固定在混
凝土天花板 d 上，並能夠承受產品重
量的 10 倍。 靜態金屬結構的下板 e
1
應與石膏天花板 e 水平。 在下板 e
1
和石膏天花板 e 之間留出 5~10 毫米
的間隙。 確保在靜態金屬結構的下板
e
1
上開孔 a
2
。 （建議金屬結構下板
260 毫米 X 260 毫米 X 5 毫米）
2將吊掛板組件 A 緊固在下板 e
1
上。
使用 M6 螺栓 e
2
代替所提供的卡爾螺
栓。 確保整個懸掛結構無鬆動部件。
石膏天花板
■
Lắp Cụm tấm treo
1Đảm bảo Kết cấu kim loại tĩnh f
được bắt chặt vào Trần bê tông d
bằng bu lông và có khảnăng chịu
được trọng lượng gấp 10 lần trọng
lượng sản phẩm. Tấm dưới e
1
của
Kết cấu kim loại tĩnh phải bằng với
Trần thạch cao e. Để hở5~10 mm
giữa Tấm dưới e
1
và Trần thạch
cao e. Đảm bảo khoan các lỗa
2
trên Tấm dưới e
1
của Kết cấu kim
loại tĩnh. (Tấm dưới của Kết cấu kim
loại tĩnh nên có kích thước 260 mm
X 260 mm X 5 mm)
2Bắt bu lông Cụm tấm treo Avào
Tấm dưới e
1
. Sửdụng Bu lông M6
e
2
thay vì Bu lông được cung cấp
kèm. Đảm bảo không có bộphận
nào bịlỏng trên toàn bộkết cấu
treo.
Trần thạch cao
How to install 如何安裝 Cách lắp đặt
60°
260 mm
4-Ø6
12
34
60°
Ø94
260 mm
f
A
5~10 mm
260 mm
1 2
de1e2
ee
a2
A
e4
e3
e5
e2
How to install
如何安裝
Cách lắp đặt

12
2
WARNING
Fix the Hanger Plate Assembly
correctly to the Static Metal
Structure, and tighten the Hexa
Nut firmly.
Can cause Ceiling Fan to drop
and cause injuries.
Do not install the Ceiling Fan
directly onto Plaster Ceiling.
Can cause Ceiling Fan to drop
after long period.
■ Note:
• The Static Metal Structure is not
supplied with this product, please
consult with qualified personnel on
the static metal structure design.
■

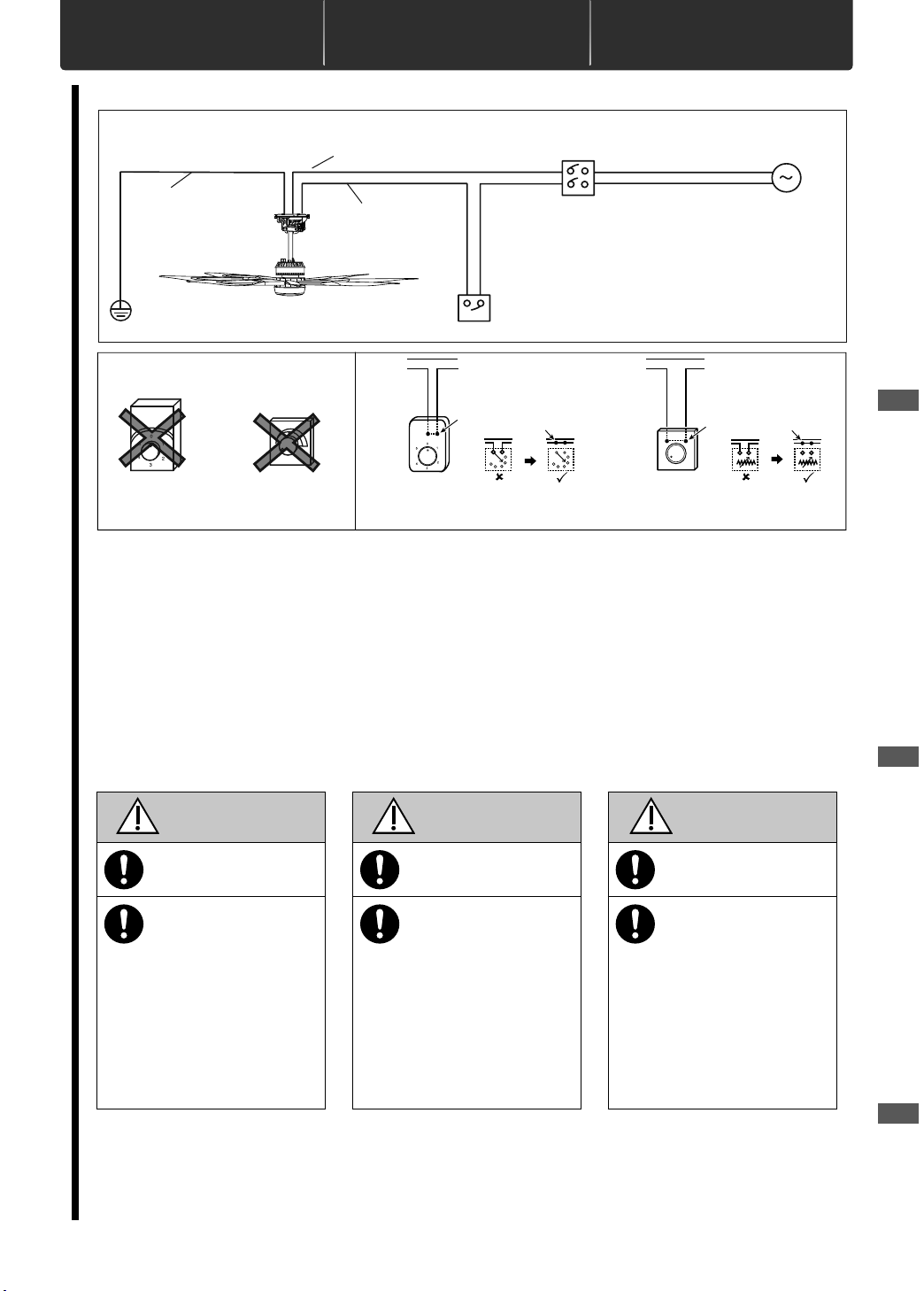

Wiring diagram / 接線圖 / Sơđồ nối dây
Ceiling Fan / 吊扇 / Quạt Trần
Brown (Live) / 棕色（帶電） / Màu nâu (Dây nóng)
Blue (Neutral) / 藍色（中性） / Màu xanh dương (Trung tính)
Green•Yellow (Earth) / 綠色•黃色 (地線) /
Màu xanh lá•Vàng (Nối đất)
Source / 電源 / Nguồn
Terminal / 終端 / Đầu cực
Safety Switch /
安全開關 /
Công Tắc An Toàn
Connector /
連接器 /
Đầu nối
Ferrite Core / 鐵氧體磁芯 / Lõi từ
Terminal /
終端 /
Đầu cực
Main PCBA /
主電路 PCBA /
PCBA Chính
DC Motor /
DC 發動機 /
Động cơDC
Hall PCBA /
霍爾 PCBA /
PCBA Phòng lớn
Receiver PCBA /
接收器電路 PCBA /
PCBA Bộthu
Kiểm tra sau khi lắp đặt
Đảm bảo Cụm tấm treo được bắt
chắc chắn vào Kết cấu kim loại tĩnh.
Phải siết chặt Bu lông, Vòng đệm
phẳng, Vòng đệm lò xo và Đai ốc lục
giác để đảm bảo an toàn.
Check point after installation
Ensure the Hanger Plate Assembly
is securely fixed on the Static Metal
Structure. The Bolt, Plain Washer,
Spring Washer and Hexa Nut should
be firmly tightened for safety reasons.
安裝後的重點檢查
確保吊掛板組件安全牢固地固定在靜
態金屬結構上。 出於安全考慮，螺
栓、平墊圈、彈簧墊圈和六角螺母應
緊固牢固。
警告
將吊掛板組件正確固定在靜態金屬
結構上，並將六角螺母緊固。
會導致吊扇掉落並造成傷害。
吊扇不要直接安裝在石膏天花
板上。
長時間使用後會導致吊扇掉落。
■ 注:
• 本產品不提供靜態金屬結構。靜態金
屬結構設計請諮詢有資質的人員。
■
Wiring instruction
Connect the wires to the Supply
Pipe line according to diagram
shown.
Please use splice if using Terminal
for installation.
■
配線指示
如圖所示將電線連接至電源導管上。
如果使用終端進行安裝，請使用拼接。
■
Hướng dẫn nối dây
Đấu dây với Bó dây nguồn theo sơ
đồ minh họa.
Vui lòng sửdụng cách nối đối đầu
nếu sửdụng Kẹp nối điện để lắp.
Neutral (Blue) /
中性 (藍色) /
Trung tính (Màu xanh dương)
Live (Brown) /
帶電 (棕色) /
Dây nóng (Màu nâu)
Earth (Green/Yellow) /
地線 (綠色/黃色) /
Nối đất (Màu xanh lá/Vàng)
Concrete Ceiling / 混凝土天花板 / Trần Bê tông
How to install 如何安裝 Cách lắp đặt
CẢNH BÁO
Lắp Cụm tấm treo vào Kết cấu
kim loại tĩnh đúng kỹthuật rồi
siết chặt Đai ốc lục giác.
Có thểlàm rơi Quạt trần và gây
thương tích.
Không được lắp trực tiếp Quạt
trần vào Trần thạch cao.
Có thểlàm rơi Quạt trần sau một
thời gian dài.
■ Lưu ý:
• Kết cấu kim loại tĩnh không được
cung cấp kèm sản phẩm này, vui
lòng tham vấn người có đủ năng lực
vềthiết kếkết cấu kim loại tĩnh.

13
■

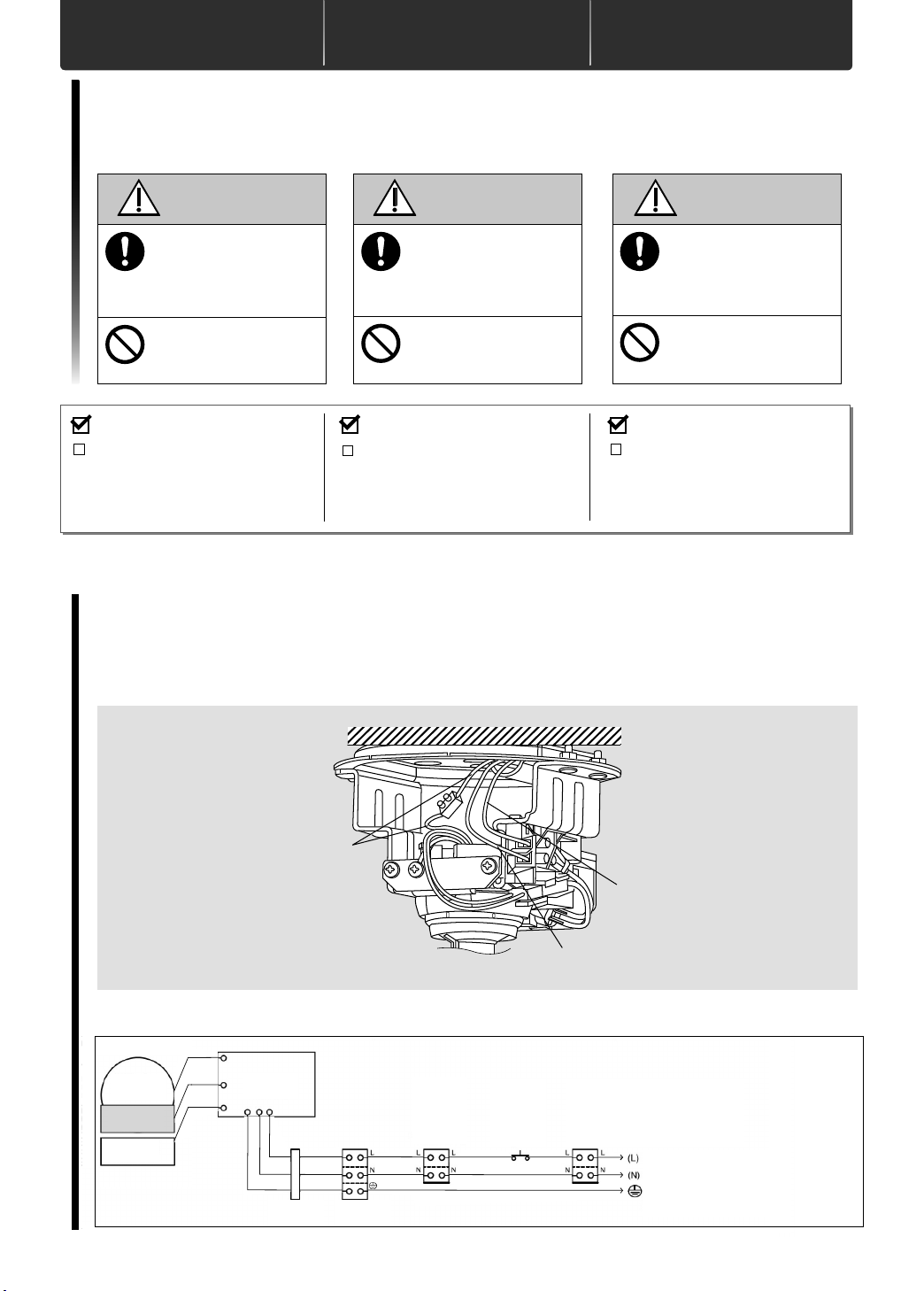

Connecting the Power Supply / 連接電源 / Nối nguồn điện
Ceiling Fan / 吊扇 / Quạt Trần
Brown (Live) /
棕色（帶電） /
Màu nâu (Dây nóng)
Blue (Neutral) / 藍色（中性） / Màu xanh dương (Trung tính)
Green•Yellow (Earth) /
綠色•黃色（地線） /
Màu xanh lá•Vàng (Nối đất)
Earth / 地線 / Nối đất Wall Switch (OFF / ON) / 牆壁開關按鈕（關 / 開）/ Công Tắc Tường (TẮT / BẬT)
Double poles single throw switch (Breaker Switch) /
雙極單投開關 (斷路開關) /
Công tắc hai cực(Công Tắc Ngắt)
Rated voltage is mentioned on product /
產品上注明額定電壓/
Điện áp định mức có ghi trên sản phẩm
Ch
ỉ
được phép n
ố
i trực ti
ế
p với công t
ắ
c trên tường.
Xem hình minh họa phía dưới.
/
/
O
nly direct connection to wall switch is allowed.
Please refer to figure below.
只可以直接連接至牆壁開關。
請參考下圖。
Dimmer switch /
調光開關 /
Chiết áp
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 /
Nối trực tiếp
Regulator /
調節器 /
Bộđiều chỉnh
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 /
Nối trực tiếp
Dimmer switch /
調光開關 /
Chiết áp
Regulator /
調節器 /
Bộđiều chỉnh
■ Attention:
• This product should be installed with a
double pole single throw switch (breaker
switch) with a minimum 3 mm contact
gap in the fixed installation circuit.
• Do not use regulator or dimmer switch
for this model.
(It can damage the Ceiling Fan)
• Should there be a regulator or dimmer
switch, disconnect it and reconnect the
wiring as above.
• It is recommended to replace regulator
point or dimmer switch with OFF/ON
switch on the wall.
■ 留意:
• 此產品必須在固定安裝電路上裝上觸點間
隙為最少 3 毫米的雙極單投開關
(斷路開關)。
• 此型號切勿使用調節器或調光開關。
(這會損壞吊扇)
• 若有調光開關或調節器，請按照下圖拆除
然後重新連接。
• 建議用牆上的 OFF/ON 開關代替調節器
或調光開關。
■ Chú ý:
• Sản phầm này cần được lắp kèm với
công tắc hai cực (công tắc ngắt) với
khoảng cách tiếp xúc tối thiểu trong
mạch được lắp cốđịnh là 3 mm.
• Không sửdụng hộp sốhay chiết áp.
(Có thểlàm hỏng Quạt trần.)
• Trong trường hợp có công tắc hoặc bộ
điều chỉnh, hãy ngắt nó ra và nối dây lại
nhưhình vẽdưới đây.
• Khuyến cáo bạn nên thay thếđiểm bộ
điều chỉnh hoặc chiết áp bằng công tắc
TẮT/BẬT trên tường.
WARNING
Electrical wiring must be done
by qualified personnel.
Can cause fire, electrical shock.
This product is not provided
with cord and plug or with other
means for disconnection from
the supply. When connect or
change the power cord or lead
wire, it must be replaced by the
qualified personnel in order
to avoid hazard. Please use
227IEC53 (RVV) or thickness
of tube is 1 mm or above.
(Other requirements such as
diameter of lead wire, please
use according to the regulation
of the country).
Can cause fire, electrical shock.
警告
電氣接線必須由能勝任的人員完
成。
可能導致火災 , 觸電。
本產品不提供電纜和插頭或用於
斷開電源的其他裝置。 連接或更
換電纜或電線時，必須由能勝任
的人員進行以避免危險。 請使用
227IEC53 (RVV) 或厚度超過 1
毫米的導管。 (其他要求如電線直
徑，請遵守相關國家的條例）。
可能導致火災 , 觸電。
CẢNH BÁO
Việc đi dây điện phải do người
có chuyên môn tiến hành.
Có thểgây hỏa hoạn, điện giật.
Sản phẩm này không được
bán kèm dây dẫn và phích cắm
hoặc kèm các phương tiện ngắt
nguồn điện khác. Khi nối hoặc
thay đổi dây nguồn hoặc dây
dẫn chính, phải được người có
chuyên môn tiến hành thay dây
để tránh nguy hiểm. Sửdụng
loại ống 227IEC53(RVV) hoặc
ống có độ dày trên 1 mm. (Về
các yêu cầu khác chẳng hạn
nhưđường kính dây dẫn chính,
vui lòng sửdụng dây theo quy
định của nước sởtại)
Có thểgây hỏa hoạn, điện giật.
How to install 如何安裝 Cách lắp đặt
How to install
如何安裝
Cách lắp đặt

14
How to install 如何安裝 Cách lắp đặt
3
WARNING
This product should be installed
with a double pole single throw
switch (Breaker Switch) with
minimum 3 mm contact gap in
the fixed installation circuit.
Do not connect this Ceiling Fan
to dimmer switch or regulator.
Can cause fire, electrical shock.
■
Assemble the Pipe to the
Motor Unit
2Unscrew the Screw o. Insert the
Lower Canopy Dto the Pipe C.
Pull out the Safety Wire gfrom
the Motor Unit through Pipe Cas
shown. Tighten the Screw oto
avoid Lower Canopy Ddrop.
1Put the Motor Unit Eon the round
portion (INSTALLATION AREA) of
the PACK B as shown to assemble
the Pipe C.
Remove the Bolt h
4
, the P-R
Washer h
3
, the Spring Washer h
2
,
the Hexa Nut h
1
and the Cotter Pin
h
5
from the Pipe C.
E
3 4 5
h1h2
h3
h4
E
i
j
C
h5
g
x
Live (Brown) / 帶電 (棕色) / Dây nóng (Màu nâu)
Neutral (Blue) / 中性 (藍色) / Trung tính (Màu xanh dương)
Earth (Green/Yellow) / 地線 (綠色/黃色) /
Nối đất (Màu xanh lá/Vàng)
Kiểm tra sau khi lắp đặt
Dây được nối chính xác với nguồn
điện.
Check point after installation
The wiring is connected properly to
the power supply.
安裝後的重點檢查
電線已正確地連接了電源線。
EC
1 2
C
h4
g
o
o
D
C
警告
此產品必須在固定安裝電路上裝上
觸點間隙為最少 3 毫米的雙極單投
開關（斷路開關）。
此吊扇切勿使用調節器或調光開
關。
可能導致火災 , 觸電。
CẢNH BÁO
Nên lắp quạt kèm với công tắc
hai cực (Công tắc Ngắt) với
khoảng cách tiếp xúc tối thiểu
trong mạch điện được lắp cố
định là 3mm. Không nối quạt
với công tắc hay bộđiều chỉnh
độ lớn.
Có thểgây hỏa hoạn, điện giật.
■
把導管裝到電動機組件上
2擰開螺絲 o。將下罩蓋 D 插入導管
C。
如圖所示，通過導管 C 從發動機組件中
拔出安全保險絲 g。擰緊螺絲 o ，
以避免下罩蓋 D 下降。
1如圖所示將發動機組件 E 置於 PACK
B 的圓形部分 (INSTALLATION AREA)
以安裝導管 C。
從導管 C 上拆卸螺栓 h
4
、P-R 墊圈
h
3
、彈簧墊圈 h
2
、六角螺母 h
1
和開
尾銷 h
5
。
■
Lắp Ty treo vào BộĐộng
Cơ
2Tháo Vít o. Lắp Chụp bảo vệphía
dưới Dvào Ty treo C.
Kéo Dây an toàn gra khỏi BộĐộng
Cơqua Ty treo Cnhưminh họa.
Siết chặt Vít ođể tránh làm rơi
Chụp bảo vệphía dưới D.
1Đặt BộĐộng CơElên phần hình
tròn (KHU LẮP ĐẶT) của GÓI B như
hình vẽđể lắp đặt Ty treo C.
Tháo Bu lông h
4
, Vòng đệm P-R
h
3
, Vòng đệm lò xo h
2
, Đai ốc lục
giác h
1
và Chốt hãm nêm h
5
ra khỏi
Ty treo C.
3Fix the Pipe Cand Motor Unit E
with the Bolt h
4
, the P-R Washer
h
3
, the Spring Washer h
2
, the Hexa
Nut h
1
and the Cotter Pin h
5
.
(Bolt tightening torque: 800~1200
N·cm)
4Bend the Cotter Pin h
5
as shown.
Remove the Screw xand fix the
Safety Wire gwith Screw x.
5Connect the Supply Pipe Wire j
to the Terminal iaccording to the
diagram shown.
3用螺栓 h
4
、P-R 墊圈 h
3
、彈簧墊圈
h
2
、六角螺母 h
1
和開尾銷 h
5
固定
導管 C 和發動機組件 E。
(螺栓擰緊力矩: 800~1200 N·cm)
4如圖所示折彎開尾銷 h
5
。
拆下螺絲 x，用螺絲 x 固定保險
絲 g。
5如圖所示，將電源管線 j 連接到終
端 i。
3Lắp Ty treo Cvà BộĐộng CơE
bằng Bu lông h
4
, Vòng đệm P-R
h
3
, Vòng đệm lò xo h
2
, Đai ốc lục
giác h
1
và Chốt hãm nêm h
5
.
(Mô- men siết bu lông bằng
800~ 1200 N·cm)
4Bẻgập Chốt hãm nêm h
5
xuống
nhưhình vẽ.
Tháo Vít xrồi lắp Dây an toàn g
bằng Vít x.
5Đấu Dây của Bó dây nguồn jvới
đầu cực inhưsơđồ.

15
How to install 如何安裝 Cách lắp đặt
WARNING
Ensure that the Pipe is firmly
tightened to the motor shaft.
(Bolt tightening torque is 800
~ 1200 N·cm). And the Cotter
Pin must be inserted into the
Eclipse Bolt hole and bent.
Can cause injury if Ceiling Fan
drops.
Do not bypass and short circuit
the Safety Switch.
Can cause fire, electrical shock,
injury and Ceiling Fan to drop.
4
A
1 2
k
k2k3
k4
k3k4
k1
<Top View> /
<頂視圖> /
<Nhìn từtrên xuống>
Klik
“Click”
喀䏸
Klik
“Click”
喀䏸
3 4 5
gb
b
g1b1l1l2
l1l2
Click /
嗒 /
Tách
Kiểm tra sau khi lắp đặt
Bu-lông hình elip, Vòng đệm P-R,
Vòng đệm lò xo và Đai ốc lục giác
được vặn chặt và Chốt hãm nêm
được lắp và được bẻgập xuống để
đảm bảo an toàn.
安裝後的重點檢查
緊固隱蔽螺栓、P-R 墊圈、彈簧墊圈
和六角螺母，插入並彎曲開尾銷，以
確保安全。
Check point after installation
The Eclipse Bolt, the P-R Washers,
the Spring Washer and the Hexa Nut
are firmly tightened, and the Cotter
Pin is inserted and bent for safety.
警告
確保導管牢固地緊固在發動機軸
上。 （螺栓擰緊力矩 800 ~ 1200
N·cm）。 且開尾銷必須插入隱蔽
螺栓孔內並彎曲。
若吊扇掉落會導致受傷。
切勿對安全開關進行繞道和短路。
會引起火災、觸電、受傷和吊扇
掉落。
CẢNH BÁO
Đảm bảo Ty treo được bắt chặt
vào trục động cơ. (Mô- men siết
bu lông bằng 800~ 1200 N·cm).
Và phải cắm Chốt hãm nêm vào
lỗBu lông hình elip và bẻgập
xuống.
Có thểgây chấn thương nếu quạt
bịrơi.
Không được rẽmạch hoặc làm
đoản mạch Công tắc An Toàn.
Có thểgây cháy, điện giật, thương
tích và rơi Quạt trần.
2Adjust the Ball Joint Slot
k
1
to
insert the Hanger Guide Rib
k
4
into
its slot. Make sure the Ball Joint
Holder
k
2
is placed onto the Switch
Cover
k
3
as shown.
1Insert the Ball Joint kinto the
Hanger Plate Assembly
A.
■
Install Motor Unit to
Hanger Plate Assembly
2調整球頭連接槽 k
1
，將吊架導向凸緣
k
4
插入其槽內。 確保如圖所示將球接
頭支架 k
2
安裝在開關蓋 k
3
上。
1將球接頭 k 插入吊掛板組件 A。
■
將發動機組件安裝到吊掛板
組件
2Điều chỉnh Rãnh khớp cầu k
1
để
lắp Cánh dẫn hướng tấm treo k
4
vào rãnh. Đảm bảo Bộphận giữ
khớp cầu k
2
được đặt vào Vỏcông
tắc k
3
nhưminh họa.
1Lắp Khớp cầu kvào Cụm tấm
treo A.
■
Lắp BộĐộng Cơvào Cụm
tấm treo
3Fix Safety Wire gfirmly to the
Hanger Supporter bwith Safety
Wire Screw
g
1
as shown.
4Reinstall Hanger Supporter Screws
b
1
(from step 1Page 10) on the
Hanger Supporter band screw it
firmly as shown in the diagram.
5Join Connector A
l
1
(from Motor
Unit) to Connector B
l
2
(from
Hanger Plate Assembly).
3如圖所示，用保險絲桿 g
1
將保險絲
g 牢固地固定在吊掛支架 b 上。
4將吊掛支架螺絲 b
1
（從第 10 頁步驟
1開始）重新安裝在吊掛支架 b 上，
按如圖所示擰緊。
5連接連接器 A l
1
（從發動機組件）到
連接器 B l
2
（從吊掛板組件）。
3Lắp Dây an toàn gchắc chắn vào
Thanh đỡ tấm treo bbằng Vít dây
an toàn g
1
nhưminh họa.
4Lắp lại Vít thanh đỡ tấm treo b
1
(từ
bước 1Trang 10) trên Thanh đỡ
tấm treo bvà vít chặt nhưminh
họa trên sơđồ.
5Nối Đầu nối A l
1
(của BộĐộng Cơ)
với Đầu nối B l
2
(của Cụm tấm
treo).
How to install
如何安裝
Cách lắp đặt

16
CAUTION
Fix the Ball Joint correctly to the
Hanger Plate Assembly.
Can cause Ceiling Fan to drop and
cause injuries.
The Safety Wire must be fixed
correctly.
Can cause Ceiling Fan to drop and
cause injuries.
Do not push the Switch Cover
with other object, except using
Ball Joint given.
Can cause fire, explosion, short
circuit and electrical shock.
注意
將球接頭正確地固定在吊掛板組
件上。
會導致吊扇掉落並造成傷害。
保險絲必須固定正確。
會導致吊扇掉落並造成傷害。
除非使用所給的球形接頭，不要用
其他物體推動開關蓋。
會導致火災、爆炸、短路和觸電。
LƯU Ý
Lắp Khớp cầu đúng kỹthuật
vào Cụm tấm treo.
Có thểlàm rơi Quạt trần và gây
thương tích.
Phải lắp Dây an toàn đúng kỹ
thuật.
Có thểlàm rơi Quạt trần và gây
thương tích.
Không được dùng vật khác để
đẩy Vỏcông tắc, trừsửdụng
Khớp cầu được cung cấp kèm.
Có thểgây ra cháy nổ, chập mạch
và điện giật.
Check point after installation
Ensure the position of Ball Joint
Holder is pressing on the top of the
Switch Cover.
(If the Ceiling Fan is unable to operate
due to misalignment of the Ball Joint
Holder, switch off power supply and
adjust the Ball Joint position until the
Ball Joint Holder is placed right on the
top of the Switch Cover).
Ensure the Hanger Supporter is
screwed firmly to the Hanger Plate
Assembly.
The Safety Wire is securely fixed to
the Hanger Supporter.
安裝後的重點檢查
確保球頭座的位置壓在開關蓋的頂
部。
(若吊扇因球頭座錯位而無法運行，則
應關閉電源，調整球頭座位置，
直到球頭座正好位於開關蓋頂部)。
確保吊掛支架緊固在吊掛板組件上。
保險絲安全固定在吊掛支架上。
Kiểm tra sau khi lắp đặt
Đảm bảo vịtrí của Bộphận đỡ khớp
cầu tì sát vào mặt trên của Vỏcông
tắc.
(Nếu Quạt trần không hoạt động
được do lệch Bộphận đỡ khớp cầu,
tắt nguồn và điều chỉnh vịtrí Khớp
cầu cho đến khi Bộphận đỡ khớp cầu
được đặt ngay sát mặt trên của Vỏ
công tắc).
Đảm bảo bắt vít Bộphận đỡ tấm treo
thật chắc vào Cụm tấm treo.
Dây an toàn được bắt chắc chắn vào
Bộphận đỡ tấm treo.
How to install 如何安裝 Cách lắp đặt
5
■
Install Upper Canopy to
Hanger Plate Assembly
1Loosen the Screw y. Assemble the
Upper Canopy Bas shown below.
2Fix the Upper Canopy B, covering
above Hanger Plate Assembly A
until a “click” sound is heard.
3Secure the Upper Canopy Busing
Screw yand tighten them.
D
1 2 3
B
D
y
A
C
B
B
<Top View> / <頂視圖> / <Nhìn từtrên xuống>
Click /
嗒 /
Tách
■
將上罩蓋安裝到吊掛板組
件上
1鬆開螺絲 y。按下圖所示組裝上罩
蓋 B。
2固定上罩蓋 B，覆蓋在吊掛板組件
A 上方，直到聽到“嗒＂聲。
3用螺絲 y 固定上罩蓋 B 並擰緊。
■
Lắp Chụp bảo vệphía trên
vào Cụm tấm treo
1Nơi lỏng Vít y. Lắp Chụp bảo vệ
phía trên Bnhưminh họa bên
dưới.
2Lắp Chụp bảo vệphía trên B, che
phía trên Cụm tấm treo Acho đến
khi nghe thấy tiếng “tách”.
3Cốđịnh Chụp bảo vệphía trên B
bằng Vít yrồi siết chặt chúng.

17
CAUTION
Tighten the Blade Extension
Screws firmly using a screw
driver.
Can cause injury if Blade
Extension drops.
Kiểm tra sau khi lắp đặt
Vít bắt Phần nối cánh quạt (18 chiếc
cho loại quạt F-70ZBP/ 24 chiếc cho
loại quạt F-80ZBR) dùng để bắt bộ
Phần nối cánh quạt được bắt chắc
chắn.
Check point after installation
The Blade Extension Screws
(18 pieces for F-70ZBP/ 24 pieces for
F-80ZBR) fixing the Blade Extensions
assembly are securely tightened.
安裝後的重點檢查
固定扇翼擴展組件的扇翼擴展螺絲
(18 枚 F-70ZBP/ 24枚 F-80ZBR) 已安
全緊固。
注意
用螺絲刀擰緊扇翼擴展螺絲。
若扇翼擴展掉落會導致受傷。
LƯU Ý
Dùng tuốc nơvít siết chặt Vít
bắt Phần nối cánh quạt.
Có thểgây chấn thương nếu Phần
nối cánh quạt nối bịrơi.
How to install 如何安裝 Cách lắp đặt
How to install
如何安裝
Cách lắp đặt
6
■
Assemble Blade
Extension set to Motor
Unit
1Assemble the Blade Extension F
to the Hook m.
2Tighten firmly with the Blade
Extension Screw nprovided. Use
3 screws for one Blade Extension
F.
Tightening torque for reference:
250~300 N.cm.
■ Note:
• Make sure Upper Canopy
installation is correct. Can cause
Upper Canopy to be damaged after
screw is fixed.
CAUTION
Do not clamp the wire when
fixing the Upper Canopy.
Can cause fire, electric shock and
injury.
1 2
E
n
F
E
F
F
m
<Top View> /
<頂視圖> /
<
Nhìn từtrên xuống >
Kiểm tra sau khi lắp đặt
Chụp bảo vệphía trên được bắt vít
chắc chắn.
安裝後的重點檢查
上罩蓋完全擰緊。
Check point after installation
The Upper Canopy is securely
screwed.
■ 注:
• 確保上罩蓋安裝正確。 螺絲固定後會
造成上罩蓋損壞。
注意
安裝上罩蓋時不要夾緊電線。
會引起火災、觸電 和受傷。
■ Lưu ý:
• Đảm bảo lắp đúng kỹthuật Chụp
bảo vệphía trên. Có thểlàm hỏng
Chụp bảo vệphía trên sau khi bắt
vít.
LƯU Ý
Không được làm kẹp dây khi lắp
Chụp bảo vệphía trên.
Có thểgây cháy, điện giật và
thương tích
■
扇翼擴展裝置安裝到發動機
組件上
1扇翼擴展裝置 F 安裝到鉤子 m。
2用所提供的扇翼擴展螺絲 n 緊固。
一個扇翼擴展 F 使用 3 個螺絲。
擰緊力矩參考: 250~300 N.cm。
■
Lắp bộPhần nối cánh
quạt vào BộĐộng Cơ
1Lắp Phần nối cánh quạt Fvào Móc
giữm.
2Siết chặt bằng Vít bắt cánh quạt nối
nđược cung cấp kèm. Sửdụng 3
vít cho một Phần nối cánh quạt F.
Mô- men siết tham khảo:
250~300 N.cm.

18
How to install 如何安裝 Cách lắp đặt
7
■ Note:
• Make sure Lower Canopy
installation is correct. Can cause
Lower Canopy to be damaged after
screw is fixed.
CAUTION
Do not clamp the wire when
fixing the Lower Canopy.
Can cause fire, electric shock and
injury.
2
D
o
F
o
D
1
F
■
Fix Lower Canopy to
Motor Unit
1Loosen the Screw ofrom Lower
Canopy Das shown below.
2Pull down the Lower Canopy D
and tighten again the Screw o.
Kiểm tra sau khi lắp đặt
Nắp bảo vệbên dưới phải được bắt
vít chắc chắn.
Check point after installation
The Lower Canopy is securely
screwed.
安裝後的重點檢查
低罩蓋完全擰緊。
■
將下罩蓋固定在發動機組件
1如下圖所示，從下罩蓋 D 鬆開螺絲
o。
2拉下下罩蓋 D，再擰緊螺絲 o。
■
Lắp Chụp bảo vệphía
dưới vào BộĐộng Cơ
1Tháo Vít ora khỏi Chụp bảo vệ
phía dưới Dnhưminh họa dưới
đây.
2Kéo Chụp bảo vệphía dưới D
xuống rồi tiếp tục siết Vít o.
■ 注:
• 確保下罩蓋安裝正確。 螺絲固定後會
造成下罩蓋損壞。
注意
安裝低罩蓋時不要夾緊電線。
會引起火災、觸電 和受傷。
■ Lưu ý:
• Đảm bảo lắp đúng kỹthuật Chụp
bảo vệphía dưới. Có thểlàm hỏng
Chụp bảo vệphía dưới sau khi bắt
vít.
LƯU Ý
Không được làm kẹp dây khi
lắp Chụp bảo vệphía dưới.
Có thểgây cháy, điện giật và
thương tích

19
How to install 如何安裝 Cách lắp đặt
How to install
如何安裝
Cách lắp đặt
8
CAUTION
Tighten the Blade Screw using a
screwdriver.
Can cause Blade to drop and
cause injuries.
The Blade must be fixed at
correct position.
Can cause Blade to drop and
cause injuries.
■
Assemble the Blade set to
the Blade Extension Set
1Assemble the Hook pof Blade G
towards the Blade Extension Fas
shown.
2Tighten firmly with the Blade Screw
qprovided. Use 2 Blade Screw q
for one Blade G.
Screw: (M5 x 25L: Pan Type Screw)
F-70ZBP (12 pieces),
F-80ZBR (16 pieces).
Tightening torque for reference:
250~300 N.cm.
G
1
qF
F
G
2
p
Kiểm tra sau khi lắp đặt
Đảm bảo siết chặt các Vít dùng để cố
định Cánh quạt.
Check point after installation
Ensure the Screws for securing the
Blade are tightly screwed.
安裝後的重點檢查
確保扇翼的螺絲擰緊。
■
將扇翼裝置組裝到扇翼擴展
裝置上
1如圖所示，將扇翼 G 的鉤子 p 裝配
到扇翼擴展 F 處。
2用所提供的扇翼螺絲 q 緊固。 用 2 個
扇翼螺釘 q 代替 1 個扇翼 G。
螺絲: (M5 x 25L: 盤型螺絲)
F-70ZBP (12 枚),
F-80ZBR (16 枚)。
擰緊力矩參考: 250~300 N.cm。
注意
用螺絲刀擰緊扇翼螺絲。
會導致扇翼掉落並造成傷害。
扇翼必須固定在正確的位置。
會導致扇翼掉落並造成傷害。
LƯU Ý
Dùng tuốc nơvít siết chặt Vít
bắt cánh quạt.
Có thểlàm rơi Cánh Quạt và gây
thương tích.
Phải cốđịnh Cánh quạt đúng
vịtrí.
Có thểlàm rơi Cánh Quạt và gây
thương tích.
■
Lắp bộCánh quạt vào Bộ
Phần nối cánh quạt
1Lắp Móc giữpcủa Cánh quạt G
vào Phần nối cánh quạt Fnhư
minh họa.
2Siết chặt bằng Vít bắt cánh quạt q
được cung cấp kèm. Sửdụng 2 Vít
bắt cánh quạt qcho một Cánh
quạt G.
Vít: (M5 x 25L: Vít Đầu lõm)
F-70ZBP (12 chiếc),
F-80ZBR (16 chiếc).
Mô- men siết tham khảo:
250~300 N.cm.

20
How to install 如何安裝 Cách lắp đặt
9
■
Install Remote Control
Holder Set
Install the Remote Control Holder
Set Kto wall. Fix the Remote
Control Holder rusing the
provided Screw s(2 pieces) and
Wall Plug t(2 pieces) provided as
shown in figure below.
• Distance between holes u
2
is
53 mm.
• Depth for Wall Plug u
1
is
30 mm.
■ 留意:
• 木牆不需使用牆壁插座。
■ Attention:
• Wall Plug are not needed for wooden
wall.
■ Chú ý:
• Đối với tường gỗthì không cần vít gắn
tường.
s
Hole diameter Ø 6 mm /
洞孔直徑 Ø 6 毫米 /
Ðường kính Ø 6 mm
Bricks wall /
磚牆 /
Tường gạch
u1r
u2t
L
■
安裝遙控器固定器組件
安裝遙控器固定器組件 K至牆壁上。
如圖所示，用提供的螺絲 s (2 枚)
和壁塞 t (2 枚) 固定遙控器固定器
r。
• 洞孔之間的距離 u
2
為53 毫米。
• 壁塞的深度 u
1
為 30 毫米。
■
Lắp BộGiá đỡ Điều Khiển
TừXa
Lắp BộĐiều Khiển TừXa Kvào
tường. Lắp Giá treo bộđiều khiển
từxa rbằng Vít sđược cung
cấp kèm (2 chiếc) và phần nhựa vào
tường t(2 chiếc) được cung cấp
kèm nhưminh họa trong hình dưới.
• Khoảng cách giữa các lỗu
2
là 53
mm.
• Chiều dày của phần nhựa bắt vít u
1
là 30 mm.
