Panasonic FV-28NX3 User manual

INSTALLATION AND OPERATING INSTRUCTIONS
Cabinet Fan
CONTENTS
2
6
6
15
3~5
9~13
7~8
13~14
HOW TO INSTALL
TROUBLESHOOTING
SPECIFICATIONS BACK COVER
USE AND MAINTENANCE INSTRUCTIONS
PARTS NAME AND DIMENSIONS
SUPPLIED ACCESSORIES
SAFETY INSTRUCTIONS
INSTALLATION INSTRUCTIONS
INSTALLATION AND OPERATING REQUESTS
Model No. FV-28NX3
Model No. FV-25SW3
FV-25SM3
Warranty card attached
Thank you for purchasing this Panasonic product.
Please read these instructions carefully before attempting to install, operate or service the
Panasonic product. Please carefully read “INSTALLATION INSTRUCTIONS” (P.3~5) of this
instructions before installation. Failure to comply with instructions could result in personal
injury or property damage. Please explain to users how to operate and maintain the product
after installation, and this booklet should be presented to users. Please carefully read
“USE AND MAINTENANCE INSTRUCTIONS” (P.13~14) of this instructions before operation.
Please retain this booklet for future reference.
Make sure that the correct information is written on the warranty card, including the date
of purchase and the name of the distributor. Keep the warranty card in a safe place along
with the instructions for future reference.
HƯỚNG DẪN LẮP ĐẶT VÀ VẬN HÀNH
Quạt ly tâm cabinet
MỤC LỤC
HƯỚNG DẪN AN TOÀN
HƯỚNG DẪN LẮP ĐẶT
YÊU CẦU LẮP ĐẶT VÀ VẬN HÀNH
PHỤ KIỆN ĐI KÈM
TÊN BỘ PHẬN VÀ KÍCH THƯỚC
CÁCH LẮP ĐẶT
HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ
XỬ LÝ SỰ CỐ
THÔNG SỐ KỸ THUẬT
Số model:
Số model:
Thẻ bảo hành đi kèm
Xin cảm ơn bạn đã mua sản phẩm Panasonic này.
Vui lòng đọc kỹ những hướng dẫn này trước khi lắp đặt, vận hành hoặc sử dụng sản phẩm Panasonic.
Vui lòng đọc kỹ phần “HƯỚNG DẪN LẮP ĐẶT” (Trang 3~5) trong sách hướng dẫn này trước khi tiến
hành lắp đặt. Việc không tuân thủ các hướng dẫn có thể khiến xảy ra thương tích cá nhân hoặc thiệt
hại tài sản. Vui lòng giải thích cho người dùng cách vận hành và bảo trì sản phẩm sau khi lắp đặt và
nên gửi sách hướng dẫn này cho người dùng. Vui lòng đọc kỹ phần “HƯỚNG DẪN SỬ DỤNG VÀ
BẢO TRÌ” (Trang 13~14) trong sách hướng dẫn này trước khi tiến hành lắp đặt.
Hãy giữ lại sách hướng dẫn này để tham khảo trong tương lai.
Phải đảm bảo thông tin ghi trên thẻ bảo hành phải chính xác, bao gồm ngày mua và tên của nhà phân
phối. Bảo quản thẻ bảo hành ở nơi an toàn cùng với hướng dẫn để tham khảo trong tương lai.
VỎ SAU

The following instructions should be strictly observed in order to prevent injury to the users
and other people, or damage to property.
This indication means: Must be treated seriously that
this may result in injury or physical damage.
This indication means: Must be treated seriously that
this may result in death or serious injury.
WARNING
CAUTION
This product is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the product by a
person responsible for the safety.
Children should be supervised to ensure that they do not play with the product.
Disconnect power supply before maintenance.
2
This symbol indicates the item is “CAUTION”.
This symbol indicates the “COMPULSORY” item that must be
followed without failure.
This symbol indicates the item “PROHIBITED” to do.
SAFETY INSTRUCTIONS Please observe strictly
The degrees of injury or damage that can occur when the instructions are ignored and if
the product is not used properly have been classified and described by the following
indications.
Types of instructions that should be observed have been classified and described by the
following pictorial symbols.
Vui lòng tuân thủ nghiêm ngặt
Ngắt kết nối nguồn điện trước khi bảo trì.
Thiết bị này không dành cho những người (bao gồm cả trẻ em) bị suy giảm năng lực thể chất,
tinh thần hoặc giác quan hoặc thiếu kinh nghiệm và kiến thức sử dụng, trừ khi họ được người
chịu trách nhiệm về an toàn giám sát hoặc hướng dẫn liên quan đến việc sử dụng thiết bị này.
Trẻ em phải được giám sát để không đùa nghịch với sản phẩm.
Các hướng dẫn sau đây cần được tuân thủ nghiêm ngặt để ngăn ngừa xảy ra thương tích cho người
dùng và người khác, hoặc gây thiệt hại cho tài sản.
Mức độ thương tích hoặc thiệt hại có thể xảy ra nếu không tuân thủ các hướng dẫn và sử dụng sản
phẩm không đúng cách đã được phân loại và mô tả theo các chỉ dẫn sau.
Dấu hiệu này có nghĩa là: Phải tuân thủ nghiêm túc, nếu không
có thể dẫn đến tử vong hoặc chấn thương nghiêm trọng.
CẢNH BÁO
Dấu hiệu này có nghĩa là: Phải tuân thủ nghiêm túc, nếu không
có thể dẫn đến tổn thương hoặc thiệt hại vật chất.
CHÚ Ý
Các loại hướng dẫn cần được tuân thủ đã được phân loại và mô tả bằng các ký hiệu hình ảnh sau đây.
Biểu tượng này chỉ ra các hành động bị “CẤM” thực hiện.
Biểu tượng này chỉ ra các hành động “BẮT BUỘC” phải tuân thủ chính xác.
Biểu tượng này chỉ ra các hành động cần “LƯU Ý”.
HƯỚNG DẪN AN TOÀN

Otherwise, electric leakage,
electric shock or a fire may be
caused due to wrong wiring,
twisted wiring or wire clamping.
The product must be installed by
professionals or trained personnel
with equivalent expertise and skills
according to the national wiring
rules.
Reconstruction of the internal wiring
is prohibited.
Otherwise, it may cause unexpected
accident.
INSTALLATION INSTRUCTIONS
Otherwise, it may cause person
injury.
The product must be connected
the duct on two sides and the
length of connect duct must be
more than 1 m.
Do not operate the product other
than the rated voltage
(380 V 3~, 50 Hz).
Otherwise, it may damage the
product or cause fire.
Hang only as the unit is normally
assembled, or else it may drop
and cause injury.
Beware of C.G. and weight when
moving.
Please select 60227 IEC 53(RVV)
ordinary polyvinyl chloride
sheathed cord. Nominal
cross-sectional area of conductors
is 4×0.75 mm².
Otherwise, it may cause fire.
Otherwise, it may cause injury
due to insufficient strength.
Specified number and size of the
bolts should be used for hanging
the product and they must be
tightened.
Otherwise, it may cause electric
shock when there is any trouble
or electric leakage.
The product must be grounded.
3
HƯỚNG DẪN LẮP ĐẶT
Nếu không, có thể gây thương tích
do không đủ lực nâng.
Nên sử dụng đủ số lượng và kích thước
bu-lông theo quy định để treo sản phẩm
và chúng phải được siết chặt.
Vui lòng chọn dây có vỏ bọc nhựa PVC
thông thường 60227 IEC 53 (RVV).
Tiết diện danh định của dây dẫn là
4×0,75 mm².
Nếu không, có thể gây ra hỏa
hoạn.
Sản phẩm phải được nối đất.
Nếu không, có thể gây ra giật điện
khi có sự cố hoặc rò rỉ điện.
Nghiêm cấm nối lại hệ thống dây điện bên
trong.
Nếu không, có thể gây ra tai nạn bất ngờ.
Không vận hành sản phẩm khác với
điện áp định mức (380 V 3~, 50 Hz).
Nếu không, có thể làm hỏng sản
phẩm hoặc gây ra hỏa hoạn.
Hãy cẩn thận với C.G. và trọng lượng
thiết bị khi di chuyển.
Chỉ treo khi thiết bị được lắp ráp
bình thường, nếu không thiết bị
có thể bị rơi và gây thương tích.
Sản phẩm phải được lắp đặt bởi các
chuyên gia hoặc nhân viên được đào
tạo có chuyên môn và kỹ năng tương
đương theo các quy tắc đi dây điện
quốc gia.
Nếu không, có thể gây ra rò rỉ điện,
giật điện hoặc hỏa hoạn do đấu dây
sai, dây xoắn hoặc kẹp dây.
Sản phẩm phải được kết nối ống ở
hai bên và chiều dài của ống nối phải
hơn 1 m.
Nếu không, có thể gây thương
tích cá nhân.
WARNING
CẢNH BÁO

4
INSTALLATION INSTRUCTIONS
When ventilating a room that use
combustion equipment with a
chimney, provide a suction port
large enough. The side of the
suction port should be decided by
the instruction of the combustion
equipment. (Exhaust gas may
reverse into the room, which may
cause carbon monoxide poisoning.)
Otherwise, it may cause person
injury.
Otherwise, it may
cause electric shock.
There should be an all poles switch
with minimum 3 mm contact gap in
the fixed wiring.
Overload protection should be
installed in the circuit when install
product
Otherwise, it may cause fire or
electric shock.
Otherwise, it may cause fire.
That precautions must be taken to
avoid the back-flow of gases into
the room from the open flue of gas
or other fuel-burning appliances.
HƯỚNG DẪN LẮP ĐẶT
Otherwise, it may cause injury
due to insufficient strength.
Weight of duct should not load on
the product after installation.
Nếu không, có thể gây thương tích
do không đủ lực nâng.
Trọng lượng của ống không nên đè lên
trên sản phẩm sau khi lắp đặt.
Nên lắp đặt thiết bị bảo vệ chống quá tải
trong mạch khi lắp đặt sản phẩm.
Nếu không, có thể gây ra hỏa hoạn
hoặc điện giật. Nếu không, có thể gây ra hỏa hoạn.
Các biện pháp phòng ngừa phải được
thực hiện để tránh dòng khí chảy ngược
vào phòng từ ống khí mở hoặc các thiết
bị đốt nhiên liệu khác
Cần có một bộ chuyển mạch cho tất
cả các cực với khoảng cách tiếp xúc
tối thiểu 3 mm trong hệ thống dây điện
cố định.
Nếu không, có thể gây
ra giật điện.
Khi thông gió cho phòng sử dụng thiết bị
đốt có ống khói, hãy cung cấp một cổng
hút đủ lớn. Mặt của cổng hút phải được
quyết định theo chỉ dẫn của thiết bị đốt.
(Khí thải ra có thể bay ngược vào phòng
và có thể gây ngộ độc khí carbon
monoxide.)
Nếu không, có thể gây thương
tích cá nhân.
WARNING
CẢNH BÁO

INSTALLATION INSTRUCTIONS
Otherwise, the product may
fall off and cause injury.
The building structure and suspender
which are used to installed product
must have sufficient installation
strength and support more than 5
times weight of the product. They
must be reinforced if their strength
can not be sure.
Otherwise, it may cause water
flow along the power cord into
wiring box.
Power cord
Horizontal
line The angle between the power
cord and horizontal line should
be at 5°~30°.
The power cord should be lower
than the outlet of terminal box
during installation or maintenance.
5
Otherwise, it may cause damage
to the product or personal injury.
Do not reconstruct this product. The installation height of the
product shall be more than 2.3 m
above the floor.
Avoiding any accident
>2.3 m
Otherwise, it may fall off to cause
personal injury.
Do fix this product tightly.
HƯỚNG DẪN LẮP ĐẶT
Nếu không, sản phẩm có thể bị rơi và
gây chấn thương.
Cấu trúc tòa nhà và hệ thống treo được sử
dụng để lắp đặt sản phẩm phải có đủ cường
độ lắp đặt và có thể chống đỡ được trọng
lượng lớn hơn gấp 5 lần trọng lượng của
sản phẩm. Phải gia cố tòa nhà và hệ thống
treo nếu không chắc chúng có thể chống đỡ
được hay không.
Nếu không, có thể khiến dòng nước
chảy dọc theo dây nguồn vào hộp đấu
dây.
Dây nguồn luôn phải nằm thấp hơn cổng
xả của hộp đầu cuối trong quá trình lắp
đặt hoặc bảo trì.
Dây nguồn
Đường nằm
ngang Góc giữa dây nguồn và đường nằm
ngang phải ở mức từ 5°~30°.
CAUTION
CHÚ Ý
Không được sửa đổi sản phẩm này.
Nếu không, có thể làm hỏng sản
phẩm hoặc gây ra thương tích cá
nhân.
Phải lắp sản phẩm này này thật chắc chắn.
Nếu không, sản phẩm có thể rơi và
gây thương tích.
Chiều cao lắp đặt của sản phẩm nên
cách sàn nhà hơn 2,3 m.
Tránh mọi tai nạn
Components must be installed tightly.
Otherwise, it may fall off to cause
personal injury.
Các bộ phận phải được lắp đặt chắc chắn.
Nếu không, sản phẩm có thể rơi và gây
thương tích.
>2,3 m

6
Otherwise, it may cause
malfunctions by hitting or
sucking of obstacle.
INSTALLATION AND OPERATING REQUESTS
Any obstacle should not be placed near
the inlet and outlet openings.
Connect the duct avoiding the following cases.
Avoid a location with too much oil fume.
Avoid a location with high temperatures.
Ambient temperature
above 40 °C
Humidity
Within
50 cm
Do not install the fan where the humidity
is high (85% or higher) such as near a
swimming pool.
The product should not touch any object,
such as wall, etc.
Avoid causing vibration and noise and
easy to installation and maintenance.
For an exhaust to outdoor, attach a pipe hood to the end and keep at least a 1/100 slant
downward.
SUPPLIED ACCESSORIES
No. Appearance
Protect tube, used to protect power cord
Name and purpose
Installation and operating instructions
Quantity
The following accessories are provided with the cabinet fan in the package. When you
unpack, check if the accessories are all included. If not, please contact your dealer.
1
2
3
4
Band, used to fix the protect tube
1
1
1
1
Warranty card
YÊU CẦU LẮP ĐẶT VÀ VẬN HÀNH
PHỤ KIỆN ĐI KÈM
Tránh vị trí có quá nhiều khói dầu.
Tránh vị trí có nhiệt độ cao.
Trong khoảng
Nhiệt độ môi trường
trên 40 °C
Sản phẩm không được chạm vào bất kỳ vật gì,
chẳng hạn như tường, v.v.
Tránh gây rung lắc và tiếng ồn và dễ
dàng lắp đặt và bảo trì.
Các phụ kiện sau đây được cung cấp kèm theo quạt ly tâm cabinet. Khi bạn mở đóng gói, hãy kiểm
tra xem các phụ kiện có được gửi kèm hay không. Nếu không, vui lòng liên hệ với đại lý của bạn.
Không đặt bất kỳ chướng ngại vật nào gần
cổng nạp và cổng xả.
Nếu không, có thể gây ra trục
trặc do va phải hoặc hút vào
chướng ngại vật.
Không lắp quạt ở nơi có độ ẩm cao (85% trở
lên) như gần bể bơi.
Độ ẩm
Đối với cổng xả ra ngoài trời, gắn nắp đậy vào cuối ống và giữ ống xiên xuống ít nhất 1/100.
STT Ngoại quan Tên và mục đích Số lượng
Hướng dẫn lắp đặt và vận hành
Ống bảo vệ, dùng để bảo vệ dây nguồn
Đai, được sử dụng để cố định ống bảo vệ
Thẻ bảo hành
Khi nối ống, tránh các trường hợp sau đây.

PARTS NAME AND DIMENSIONS
Other installation directions are prohibitted except the directions indicated in
the figure. Otherwise, it may cause electric shock.
FV-28NX3
FV-28NX3
No.
Impeller
Fan casing
Terminal cover
Motor
Hanger fitting
Adapter
Inspection panel
Part name
1
1
4
1
2
1
1
Quantity
1
2
4
5
6
7
3
Notice
“ UP”indicates the surfaces in the left view which can be installed upwards.
Detail of hanger fittings
Air flow
UP
UP
UP
Unit: mm
Model No.
554
A B C D E F G H I
510 557 601 342 171 240 255 85 250
Duct size
7
TÊN BỘ PHẬN VÀ KÍCH THƯỚC
WARNING
CẢNH BÁO
Cấm lắp đặt theo hướng khác các hướng được chỉ ra trong hình. Nếu không, có thể gây
ra giật điện.
STT Tên bộ phận Số lượng
Cánh quạt
Động cơ
Vỏ quạt
Phụ kiện treo
Bộ tiếp hợp
Nắp thiết bị đầu cuối
Bảng kiểm tra
Chi tiết phụ kiện treo
The views are 3rd angle.
LÊN
LÊN
LÊN
Các góc nhìn là góc thứ 3.
Lưu ý
“ LÊN” chỉ các bề mặt trong chế độ xem bên trái có thể được lắp đặt hướng lên trên.
Đơn vị: mm
Số model: Kích thước ống dẫn
Luồng
không
khí

8
PARTS NAME AND DIMENSIONS
No.
Adapter
Impeller
Fan casing
Terminal cover
Motor
Hanger fitting
Inspection panel
Part name
2
2
1
2
4
1
1
Quantity
1
2
4
5
6
7
3
Unit: mm
Model No.
809
A B C D E F G H I
496 1008 1052 942 246 185 370 766 250×500
809 696 1008 1052 942 246 185 370 766 250×700
Duct size
FV-25SW3 FV-25SM3
Detail of hanger
fittings
Air flow
FV-25SW3
FV-25SM3
UP
TÊN BỘ PHẬN VÀ KÍCH THƯỚC
STT Tên bộ phận Số lượng
Cánh quạt
Động cơ
Vỏ quạt
Phụ kiện treo
Bộ tiếp hợp
Nắp thiết bị đầu cuối
Bảng kiểm tra
Chi tiết phụ kiện
treo
LÊN
“ UP”indicates the surfaces in the left view which can be installed upwards.
The views are 3rd angle.
Các góc nhìn là góc thứ 3.
“ LÊN” chỉ các bề mặt trong chế độ xem bên trái có thể được lắp đặt hướng lên trên.
Đơn vị: mm
Số model: Kích thước
ống dẫn
Luồng
không
khí

HOW TO INSTALL
To avoid insect intrusion, please purchase a separately sold insect filter unit from the
market. (the filter unit should be bought by customer and must be cleaned periodically
to prevent clogging with dirt and dust. Furthermore, the filter will make pressure losing
and it may reduce the air volume.)
Vibration cushion rubber set (no
provided) can be used if in special
condition for vibration requirement
and it must can support the weight
of the product.
To hang the fan, be sure to attach
firmly with hanger bolts, washers
and nuts.(Which should be M8-M10
and no provided)
1. Fan body installation
FV-28NX3
9
Check if there is any breakage or deformation.
CÁCH LẮP ĐẶT
Notice
Lưu ý
Để tránh côn trùng xâm nhập, vui lòng mua bộ lọc côn trùng được bán riêng trên thị trường. (Khách hàng
nên mua bộ lọc và phải được vệ sinh định kỳ để tránh bị bám bụi bẩn. Hơn nữa, bộ lọc sẽ làm giảm áp
suất và có thể làm giảm thể tích không khí.)
Kiểm tra xem có bị vỡ hoặc biến dạng không.
Lắp đặt thân quạt
Để treo quạt, phải đảm bảo gắn quạt chắc
chắn bằng bu-lông, vòng đệm và đai ốc.
(Nên sử dụng M8-M10 và phụ kiện này
không được cung cấp)
Có thể sử dụng bộ đệm cao su rung
(không được cung cấp) nếu trong điều
kiện đặc biệt có yêu cầu rung và phải
có thể hỗ trợ trọng lượng của sản phẩm.

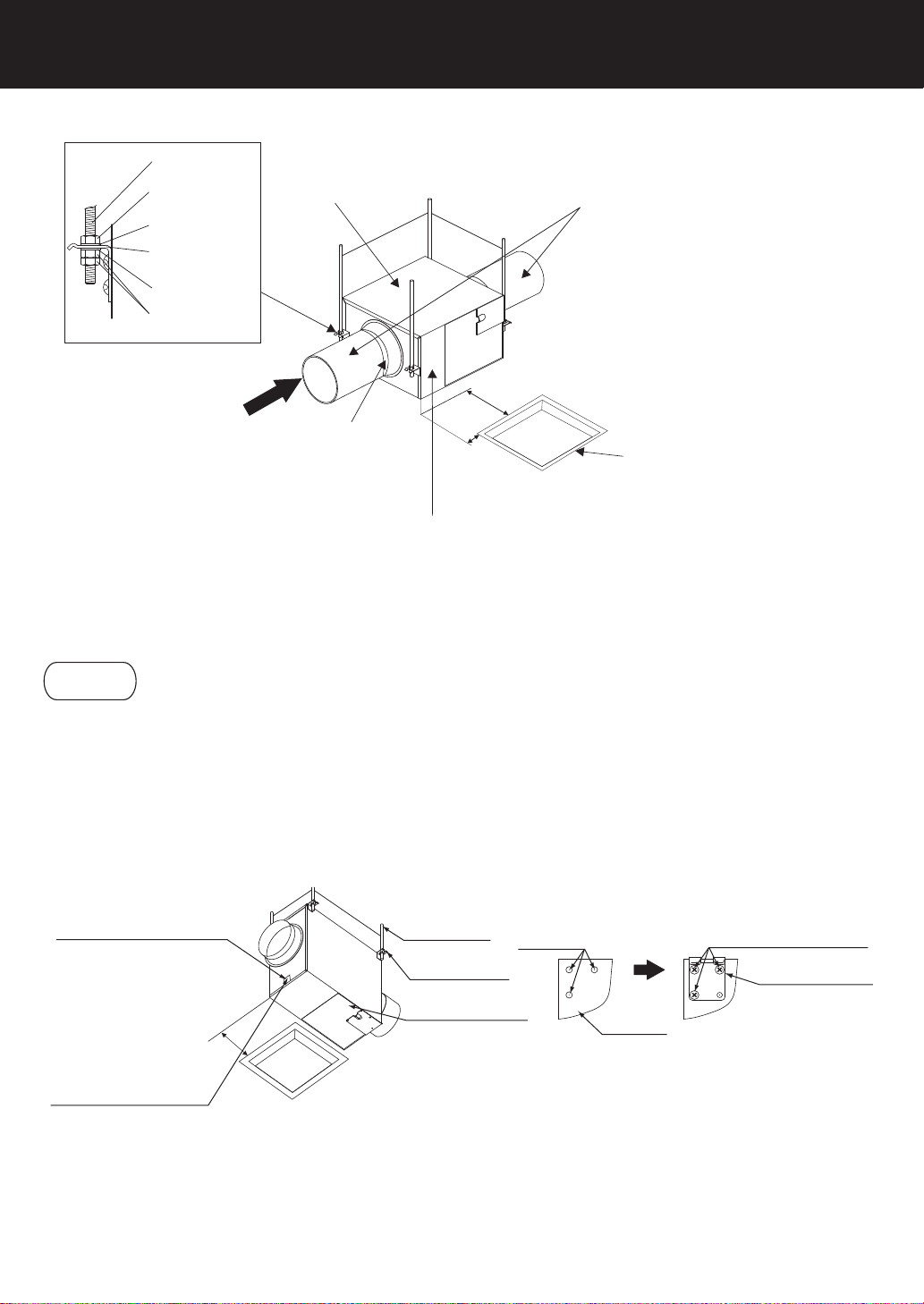

HOW TO INSTALL
(523 mm)
(386 mm)
Hanger bolt
510 mm
(300 mm)
(150 mm)
601 mm
Nut
Nut
Washer
Hanger fitting
Washer
The fan body must be
installed horizontally.
Air flow
Connect the circular duct to the adapter
by using noncombustible sailcloth.
Be sure to provide an square
inspection hole of 450 mm
or more.
For an exhaust duct to outdoor,
attach a pipe hood to the end
and keep at least a 1/100 slant
downward. (To prevent rain or
frozen water entering.)
If there is dewfall outside of the duct, adapter surface and hanger fitting (for example,
in winter, when heating indoors), heat insulation should be taken by insulation
material ( such as cotton insulation).
To install the fan with the inspection panel facing down, remove the attached four hanger
fittings and reattach them in the holes on the top and bottom surfaces (use the screws
you just removed). The former holes for installing the hanger fitting need be sealed.
The former holes for hanger
fitting should be sealed by
aluminum tape or similar
things.
Aluminum tape
(no provided)
Hanger bolt
Hanger fitting
Inspection panel
Hanger fitting
Fan casing
Concave holes
Hanger fitting screw positions
Fixed with three screws
by electric screw driver.
Hanger fitting positions for installing with the
inspection panel facing down.
(150 mm)
10
CÁCH LẮP ĐẶT
Notice
Lưu ý
Bu-lông treo
Đai ốc
Đai ốc
Vòng đệm
Vòng đệm
Phụ kiện treo
Thân quạt phải được lắp
đặt theo chiều ngang.
Kết nối ống dẫn tròn vào bộ tiếp hợp bằng
cách sử dụng vải buồm không cháy.
Đối với ống dẫn khí xả ra ngoài trời,
gắn nắp đậy vào cuối ống và giữ ống
xiên xuống ít nhất 1/100. (Để tránh
mưa hoặc nước đóng băng xâm
nhập vào.)
Phải chắc chắn tạo một lỗ kiểm
tra hình vuông từ 450 mm trở lên.
Nếu có sương đọng bên ngoài ống dẫn, bề mặt bộ tiếp hợp và phụ kiện treo (ví dụ, vào mùa đông, khi
sưởi trong nhà), phải thực hiện cách nhiệt bằng vật liệu cách nhiệt (chẳng hạn như bông cách nhiệt).
Để lắp đặt quạt với bảng kiểm tra hướng xuống dưới, hãy tháo bốn phụ kiện treo kèm theo và gắn lại
vào các lỗ trên bề mặt trên cùng và dưới cùng (sử dụng các ốc vít bạn vừa tháo). Các lỗ trước đây để
lắp đặt phụ kiện treo cần phải được bịt lại.
Băng nhôm
(không được cung cấp) Bu-lông treo
Phụ kiện treo
Bảng kiểm tra
Các lỗ trước đây để lắp
phụ kiện treo phải được
bịt kín bằng băng nhôm
hoặc những thứ tương tự.
Lỗ lõm
Vỏ quạt
Vị trí bắt vít phụ kiện treo
Dùng tua-vít điện để gắn cố
định bằng ba ốc vít.
Phụ kiện treo
Vị trí lắp phụ kiện treo với bảng kiểm tra hướng xuống.
Luồng không khí

HOW TO INSTALL
11
CÁCH LẮP ĐẶT
809 mm
300 mm
1008 mm
500 mm
Install the fan body
horizontally.
Air flow
Connect the duct to the adapter by
using noncombustible sailcloth.
Be sure to provide an
square inspection hole
of 450 mm or more.
For an exhaust duct to outdoor,
attach a pipe hood to the end and
keep at least a 1/100 slant
downward. (To prevent rain
or frozen water entering.)
If there is dewfall outside of the duct, adapter surface
and hanger fitting (for example, in winter, when
heating indoors), heat insulation should be taken by
insulation material ( such as cotton insulation).
FV-25SW3 FV-25SM3
Vibration cushion rubber set (no
provided) can be used if inspecial
condition for vibration requirement
and it must can support the weight
of the product.
To hang the fan, be sure to attach
firmly with hanger bolts, washers
and nuts.(Which should be M10
and no provided)
Hanger bolt
Nut
Nut
Washer
Hanger fitting
Washer
Có thể sử dụng bộ đệm cao su rung
(không được cung cấp) nếu trong điều
kiện đặc biệt có yêu cầu rung và phải
có thể hỗ trợ trọng lượng của sản phẩm.
Bu-lông treo
Đai ốc
Đai ốc
Vòng đệm
Vòng đệm
Phụ kiện treo
Đối với ống dẫn khí xả ra ngoài trời,
gắn nắp đậy vào cuối ống và giữ ống
xiên xuống ít nhất 1/100. (Để tránh
mưa hoặc nước đóng băng xâm nhập
vào.)
Phải chắc chắn tạo một
lỗ kiểm tra hình vuông từ
450 mm trở lên.
Nếu có sương đọng bên ngoài ống dẫn, bề mặt bộ tiếp hợp
và phụ kiện treo (ví dụ, vào mùa đông, khi sưởi trong nhà),
phải thực hiện cách nhiệt bằng vật liệu cách nhiệt (chẳng hạn
như bông cách nhiệt).
Để treo quạt, phải đảm bảo gắn quạt
chắc chắn bằng bu-lông, vòng đệm và
đai ốc. (Nên sử dụng M10 và phụ kiện
này không được cung cấp)
Lắp thân quạt theo
chiều ngang.
Kết nối ống dẫn vào bộ tiếp hợp bằng
cách sử dụng vải buồm không cháy.
Luồng không khí

HOW TO INSTALL
FV-25SW3FV-25SM3

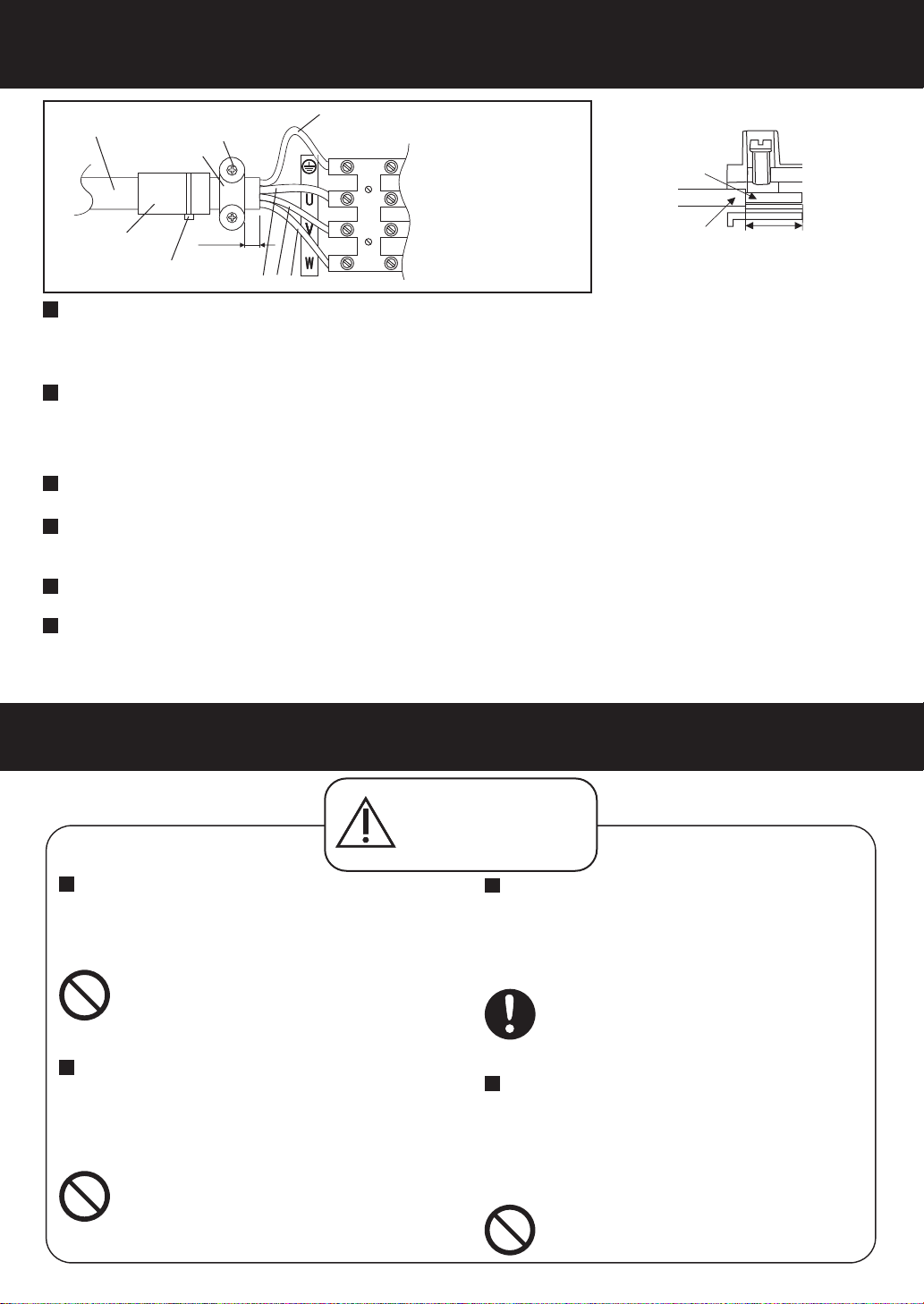

2. Wiring connecting
In accordance with the Electrical Equipment Engineering Standard and the domestic
wiring rule specified by the power company, the wire should be subcontracted an
electrician to connect firmly and securely.
Open the terminal cover and connect wires according to the following wiring diagram.
It must carry out grounding work.
The earth wire of the power cord must be longer than other wires for 15 mm~20 mm,
and each wire inserted to the wire terminal need wring to sheaves.
Wring each wire to sheaves
7
7
5
15~20
40
3
12
Earth wire
Conductor
Protect tube
Band
Power cord
60227 IEC53 (RVV) 4×0.75 mm²
Unit: mm
FV-28NX3
12
Protective thermostat fuses are installed inside the motor. Once the fuses break after
excessive temperature rise due to abnormal usage, the motor will not work. Do not
run the fan by variable-frequency drive.
CÁCH LẮP ĐẶT
Nối dây điện
Theo Tiêu chuẩn kỹ thuật cho thiết bị điện và quy tắc đấu dây trong nước được chỉ định bởi công ty
điện lực, dây điện phải đấu nối chắc chắn và an toàn bởi một thợ điện được ký hợp đồng thầu phụ.
Cầu chì bộ điều nhiệt bảo vệ được lắp bên trong động cơ. Khi cầu chì bị đứt sau khi nhiệt độ tăng
quá mức do sử dụng bất thường, động cơ sẽ không hoạt động. Không chạy quạt bằng bộ biến tần.
Dây nối đất của dây nguồn phải dài hơn các dây khác từ 15 mm~20 mm và mỗi dây được cắm vào
thiết bị đầu cuối nối dây cần được siết chặt thành bó.
Đơn vị: mm
Siết mỗi dây lại với nhau thành bó
Dây dẫn
Dây nối đất
Ống bảo vệ
Đai
Dây nguồn
60227 IEC53 (RVV) 4×0,75 mm²
Mở nắp thiết bị đầu cuối và nối dây theo sơ đồ nối dây sau. Hộp nối dây phải được nối đất.
Thiết bị đầu
cuối
Thiết bị đầu
cuối
Xanh lục/vàng
Xanh lục/vàng
Đỏ
Đỏ
Đỏ
Trắng Trắng
Trắng
Đen Đen
Đen
Cầu chì nhiệt (Trong động cơ) Cầu chì nhiệt (Trong động
cơ)

HOW TO INSTALL
Cord clip
Screw for cord clip Earth wire
5 mm
Conductor
Insulation 7 mm
Terminal connecting
(A,B,C means the three
phases wires of power
cord)
Power cord
Protect tube
Band A B C
After connecting the wiring, fix the terminal cover with screws.
There is no risk of damage to the insulation of conductors.
Add the protect tube which is provided with the product on the power cord and fix it by
band.
Conductors of the power cord must be positioned and fixed in the pillar terminal firmly,
and make sure they are all inserted into connection hole.
Check that the supply conductors are positioned and connected correctly.
If not, fire maybe occur.
USE AND MAINTENANCE INSTRUCTIONS
Otherwise, it may cause injury or
electric shock.
Do not inspect and maintain the
product by unprofessional people.
Otherwise, it may cause explosion.
When gas leakage occurs, do not
operate any function of the
product.
Otherwise, it may fall off and
cause injury.
When the product is no longer to be
used, it must not be left in the place
but removed.
Otherwise, it may cause injury.
Do not touch the assembly parts
such as blades and motor when
operate the product.
13
Do not connect two or more products to one single switch in parallel. Otherwise,
it may cause breakdown such as damaging product, etc.
CÁCH LẮP ĐẶT
HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ
Nếu không, có thể gây thương
tích hoặc điện giật.
Không kiểm tra và bảo trì sản phẩm bởi
những người không chuyên nghiệp.
Nếu không, có thể gây nổ.
Khi xảy ra rò rỉ khí, không vận hành bất kỳ
chức năng nào của sản phẩm.
Nếu không, sản phẩm có thể rơi và
gây thương tích.
Khi sản phẩm không còn được sử dụng,
không được để lại tại chỗ mà phải loại bỏ.
Nếu không, có thể gây thương tích.
Không chạm vào các bộ phận lắp ráp
như cánh quạt và động cơ khi vận hành
sản phẩm.
WARNING
CẢNH BÁO
Dây nguồn Vít bắt kẹp dây
Kẹp dây
Ống bảo vệ
Đai
Dây nối đất
(A, B, C có nghĩa là ba
dây pha của dây nguồn)
Dây dẫn
Vật liệu cách nhiệt
Kết nối thiết bị đầu cuối
Kiểm tra xem các dây dẫn nguồn đã được định vị và kết nối đúng chưa.Nếu không,
có thể xảy ra hỏa hoạn.
Các dây dẫn của dây nguồn phải được định vị và cố định chắc chắn trong đầu nối của trụ, và đảm
bảo rằng tất cả đều được cắm vào lỗ đấu nối.
Không có nguy cơ làm hỏng lớp cách điện của dây dẫn.
Thêm ống bảo vệ được cung cấp cùng với sản phẩm vào dây nguồn và cố định bằng dây.
Sau khi nối dây, cố định nắp thiết bị đầu cuối bằng vít.
Không kết nối song song hai hoặc nhiều sản phẩm với một bộ chuyển mạch. Nếu không, có thể gây
ra sự cố như làm hỏng sản phẩm, v.v.

USE AND MAINTENANCE INSTRUCTIONS
For long-term and safe use of the fan, inspection and maintenance of the fan approximately
once a year by a specialized subcontractor is required.
Otherwise, it may cause injury.
Be careful not to drop the parts, tools
removed from high place.
Otherwise, it may cause injury or burn.
The protective tools, gloves or helmet,
should be worn while inspection or
maintenance. Otherwise, people or other things
will be caught in the rotating fan
and cause injury.
When inspect, the fan may rotate
caused by the wind inside the duct,
even power supply is disconnect.
Please make sure the fan has stopped
completely before inspection.
14
Any flying substance may get
into the eyes.
Eyes should not be faced to the
outlet opening (specially when the
fan starts up).
Otherwise, it may cause accident.
Immediately stop the operation
in case of any abnormality (noise,
vibration, smell).
Otherwise, it may cause electric
shock.
Please pay attention that do not
pull the wiring during service,
maintenance and cleaning.
Otherwise, it may lead to
electric shock.
Disconnect power supply before
inspection and maintenance.
Otherwise, it may cause damage
to the product or personal injury.
Do not reconstruct this product.
HƯỚNG DẪN SỬ DỤNG VÀ BẢO TRÌ
Nếu không, người hoặc vật khác sẽ
bị cuốn vào quạt đang quay và gây
thương tích.
Khi kiểm tra, quạt có thể quay do gió bên
trong ống dẫn, thậm chí cả khi nguồn điện
bị ngắt. Hãy chắc chắn rằng quạt đã dừng
hoàn toàn trước khi kiểm tra.
Nếu không, có thể gây ra tai nạn.
Ngay lập tức dừng hoạt động trong trường
hợp có bất kỳ sự bất thường nào (tiếng ồn,
rung, có mùi).
Nếu không, có thể gây ra giật điện.
Vui lòng lưu ý không kéo dây điện trong
quá trình sử dụng, bảo trì và vệ sinh.
WARNING
CẢNH BÁO
CAUTION
CHÚ Ý
Notice
Lưu ý
Không được để mắt hướng vào cổng xả
(đặc biệt khi quạt khởi động).
Bất kỳ chất bay nào có thể dính vào mắt.
Ngắt kết nối nguồn điện trước khi kiểm
tra và bảo trì.
Nếu không, có thể dẫn đến giật điện.
Không được sửa đổi sản phẩm này.
Nếu không, có thể làm hỏng sản phẩm
hoặc gây ra thương tích cá nhân.
Nên mang các dụng cụ bảo hộ, găng tay hoặc
mũ bảo hiểm khi kiểm tra hoặc bảo dưỡng.
Nếu không, có thể gây thương tích hoặc
bỏng.
Hãy cẩn thận không để rơi các bộ phận, công
cụ để tháo dỡ từ nơi cao.
Nếu không, có thể gây thương tích.
Để sử dụng quạt lâu dài và an toàn, cần kiểm tra và bảo dưỡng quạt khoảng một năm một lần bởi một
nhà thầu phụ chuyên ngành.

TROUBLESHOOTING
Cause
Poor foundation
Problem Overheated
motor
Run
abnormally
Action
Reinforce
foundation
Excessive
noise
Excessive
vibration
Insufficient
air flow
Check according to the following table and correct the problem. If the product still does not
work normally, disconnect the power source and contact the dealer.
Trouble shooting
15
XỬ LÝ SỰ CỐ
Kiểm tra theo bảng sau và khắc phục vấn đề. Nếu sản phẩm vẫn không hoạt động bình thường, hãy ngắt
kết nối nguồn điện và liên hệ với đại lý.
Khắc phục sự cố
Vấn đề
Nguyên nhân
Thiết lập kém
Động cơ quá
nóng Chạy bất thường Hành độngTiếng ồn quá mức Rung quá mức
Lưu lượng
không khí
không đủ
Kiểm tra và
điều chỉnh
Kiểm tra và
vệ sinh
Kiểm tra và
điều chỉnh
Faulty installation Re-adjust
installation
Lắp đặt bị lỗi
Low voltage
Check power
source
Điện áp thấp
Contact between
rotary and
stationary parts
Inspect and
adjust
Faulty ducting
Incorrect wiring
Sucked in objects/
Adhered dust Inspect and
clean
Inspect and
adjust
Change
wiring
Thay đổi
nối dây
Kiểm tra
nguồn điện
Điều chỉnh
việc lắp đặt
Gia cố lại thiết
lập
Các bộ phận quay
và Không quay tiếp
xúc nhau
Hút trúng đồ vật/Bụi
bám dính
Ống dẫn bị lỗi
Nối dây không
chính xác

Insulation class F
The above specification may be changed without further notice.
4. The values of air volume are the mid-points of results measures by our company, within
±10% tolerance.
With the external duct of product becoming longer, static pressure increases, product
noise will increase.
3. The values of noise level are measured at the 1.5 m apart from the side of the fan body
when ducts are connected on both inlet and outlet side. The test method is that the test
point insulates from inlet and outlet, measures the noise of fan body straightly.
2. Noise value is the weighted sound pressure grade A, which is the central value measured
by this company, its tolerance range is from +3 dB to -7 dB.
1. The air volume, electric characteristic and noise are specified at the static pressure of 0 Pa.
380 3~
380 3~
380 3~
50
50
50
940
1180
600
4000
2600
5200
43
44
45
470
520
470
60
28
60
FV-25SW3
FV-25SM3
FV-28NX3
Model No.
[V] [Hz] [W] [m³/h] [dB(A)] [Pa]
Air volume Noise
Product
weight
Max static
pressure
Rated
voltage
Rated
frequency
Power
consumption
SPECIFICATIONS
Web Site: http://www.panasonic.com
Panasonic Corporation
Panasonic Corporation 2021
Issue date: 04/2021
P0421-0 28NX30754
THÔNG SỐ KỸ THUẬT
Số model
Lưu lượng
gió Tiếng ồn Trọng lượng
sản phẩm
Áp suất
tĩnh tối đa
Điện áp
định mức
Tần số định
mức
Mức tiêu thụ
công suất
Thể tích không khí, đặc tính điện và tiếng ồn được chỉ định ở mức áp suất tĩnh 0 Pa.
Giá trị tiếng ồn là áp suất âm theo đặc tính A là giá trị trung tâm được đo bởi công ty này, phạm vi
dung sai là từ +3 dB đến -7 dB.
Các giá trị của mức độ tiếng ồn được đo ở khoảng cách 1,5 m so với cạnh của thân quạt khi các ống
dẫn được kết nối ở cả phía cổng vào và cổng ra. Phương pháp kiểm tra là điểm kiểm tra cách điện từ
cổng vào và cổng ra, đo tiếng ồn của thân quạt theo hướng thẳng.
Các giá trị của thể tích không khí là mức trung bình của các kết quả đo lường của công ty chúng tôi,
trong phạm vi sai số ± 10%.
Khi ống bên ngoài của sản phẩm trở nên dài hơn, áp suất tĩnh tăng, tiếng ồn sản phẩm sẽ tăng.
Lớp cách điện F
Các đặc điểm kỹ thuật trên có thể được thay đổi mà không cần thông báo thêm.
Ngày phát hành:04/2021
