Panasonic TY-42TM5G User manual

1
 RGBアクティブスルー端子ボード取扱説明書
・ この取扱説明書と保証書をよくお読みのうえ、正しくお使いください 。 そのあと保存し、必要なときにお読みください 。
・
保証書は「お買い上げ日 ・ 販売店名」などの記入を必ず確かめ、販売店からお受け取りください 。
・
製造番号は安全確保上重要なものです 。 お買い上げの際は、製品本体と保証書の製造番号をお確かめください 。
保証書別添付
RGB active-through Terminal Board
Operating Instructions
Before connecting, operating or adjusting this product, please read these
instructions completely. Please keep this manual for future reference.
Aktives RGB-Terminal-Board
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese
Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz sorgfältig auf.
RGB-actief via de aansluitingenkaart
Gebruiksaanwijzing
Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat aansluit,
bedient of afstelt.
Bewaar de gebruiksaanwijzing voor eventuele latere naslag.
Scheda per i terminali RGB ad attivazione passante
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo apparecchio, leggere attentamente le
presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura consultazione.
Carte de connexion active RVB
Mode d'emploi
Avant d'effectuer quelque raccordement que ce soit ou de régler l'appareil, veuillez
lire attentivement ce mode d'emploi.
Conservez ce mode d'emploi pour référence.
Tarjeta de terminales pasante y activa RGB
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea completamente este manual
de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser necesario.
RGB aktiv-gennemgang terminalkort
Betjeningsvejledning
Læs hele denne betjeningsvejledning, før der foretages tilslutninger, betjeninger eller
justeringer af dette produkt.
Gem betjeningsvejledningen til fremtidig brug.
RGB direktaktiv uttagsplatta
Bruksanvisning
Läs noga denna bruksanvisning före anslutning, användning eller
justering av denna produkt.
Bevara bruksanvisningen för framtida referens.
Italiano
Français
EspañolSvenska
Dansk English
Deutsch
Nederlands
日本語
TQBC0498
Model No. TY-37TM5G
TY-42TM5G

2

3
警告

警告

SERIAL OUTPC1
INOUT

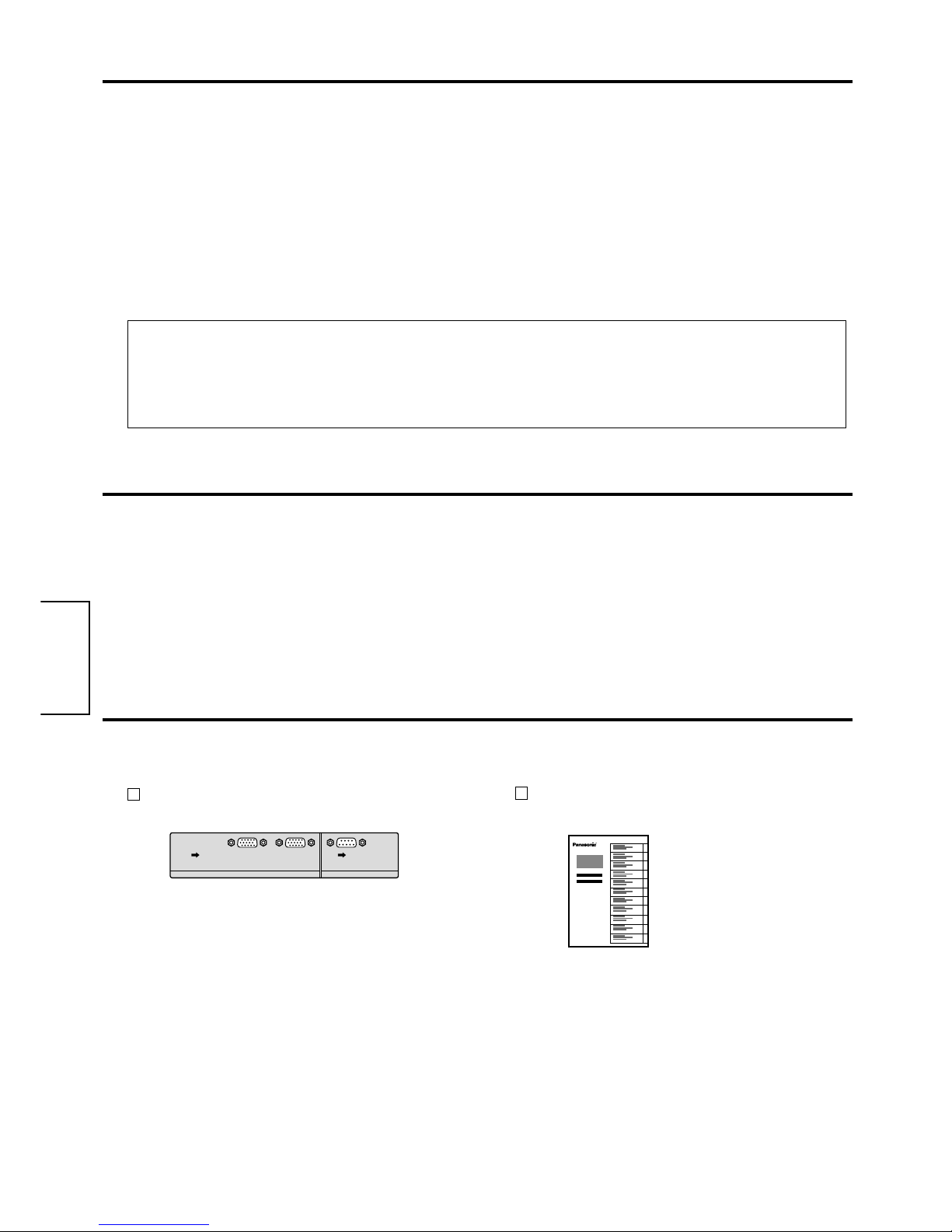

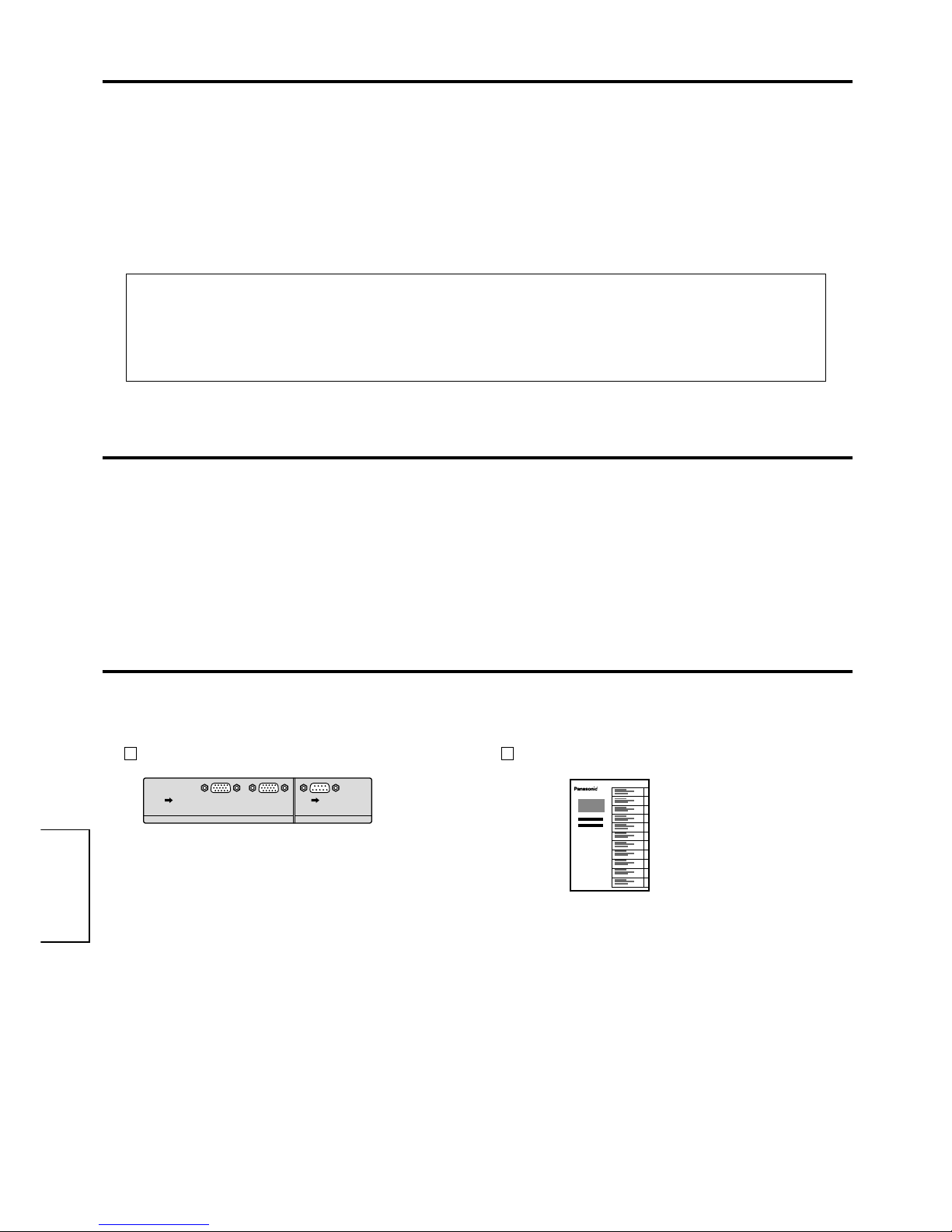

付属品の確認
□端子表示シート（1枚） □端子ボード交換方法説明書
安全上のご注意必ずお守りください
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように
説明しています。
お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただきたい「指示」内容です。
この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。
表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。
 本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください
本製品を分解したり、改造しないでくだ
さい
電源プラグ
を抜く
分解禁止
電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな
ります。
煙が出たり、変な臭いや音がしたら、す
ぐにコンセントから電源プラグを抜いて
ください
電源プラグ
を抜く
そのまま使用すると火災・感電の原因
となります。
火災・感電・動作不良の原因になり
ます。
●本製品のコネクター部分には直接、手を触れないでください。
静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を
逃がした後で行ってください。
●接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。
故障や動作不良の原因になります。
（バックカバーへの貼り付け用）
本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。
日本語

4
接続

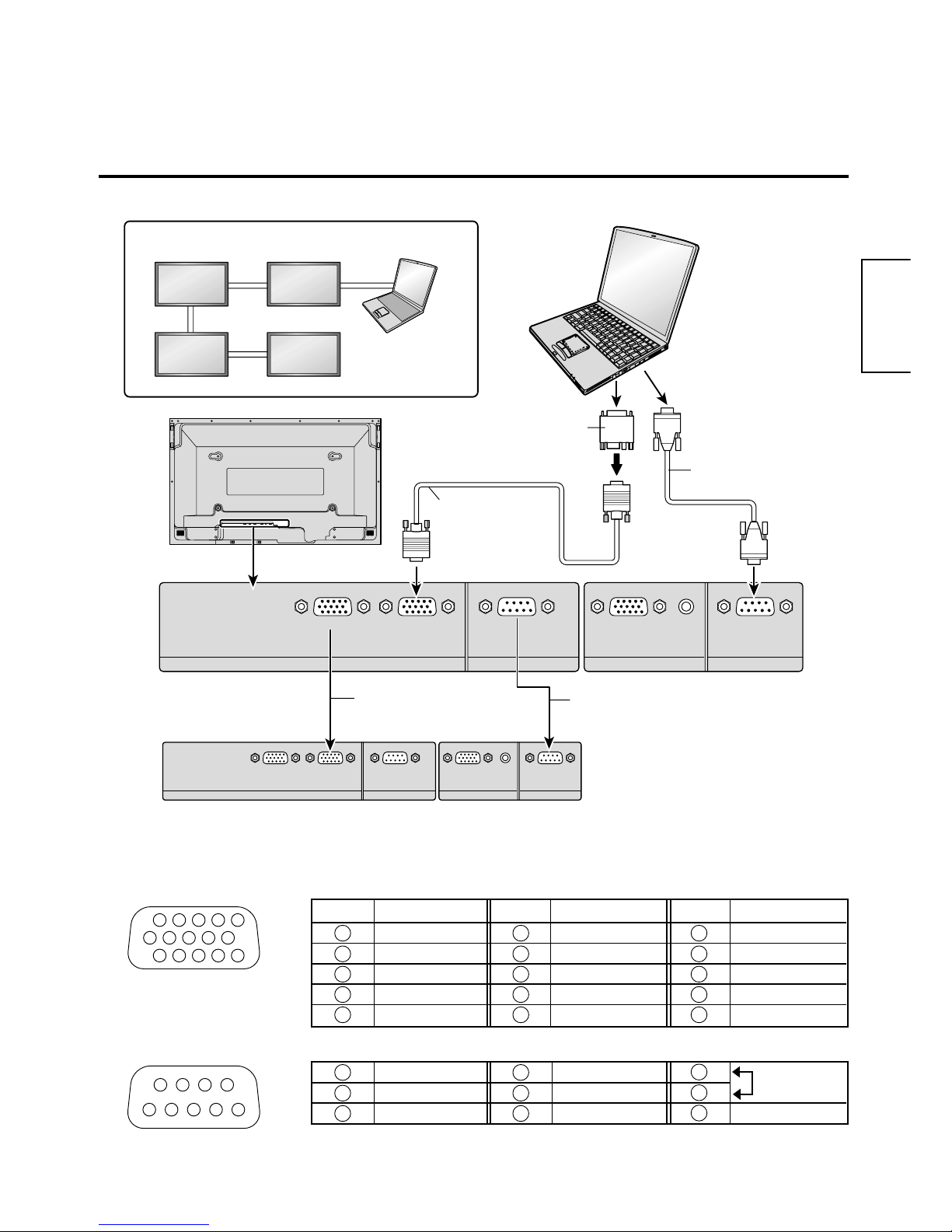

本書は、当社製プラズマディスプレイ（別売）に本製品を取り付け、マルチ画面で使用する場合の取り扱いについ
て説明しています。

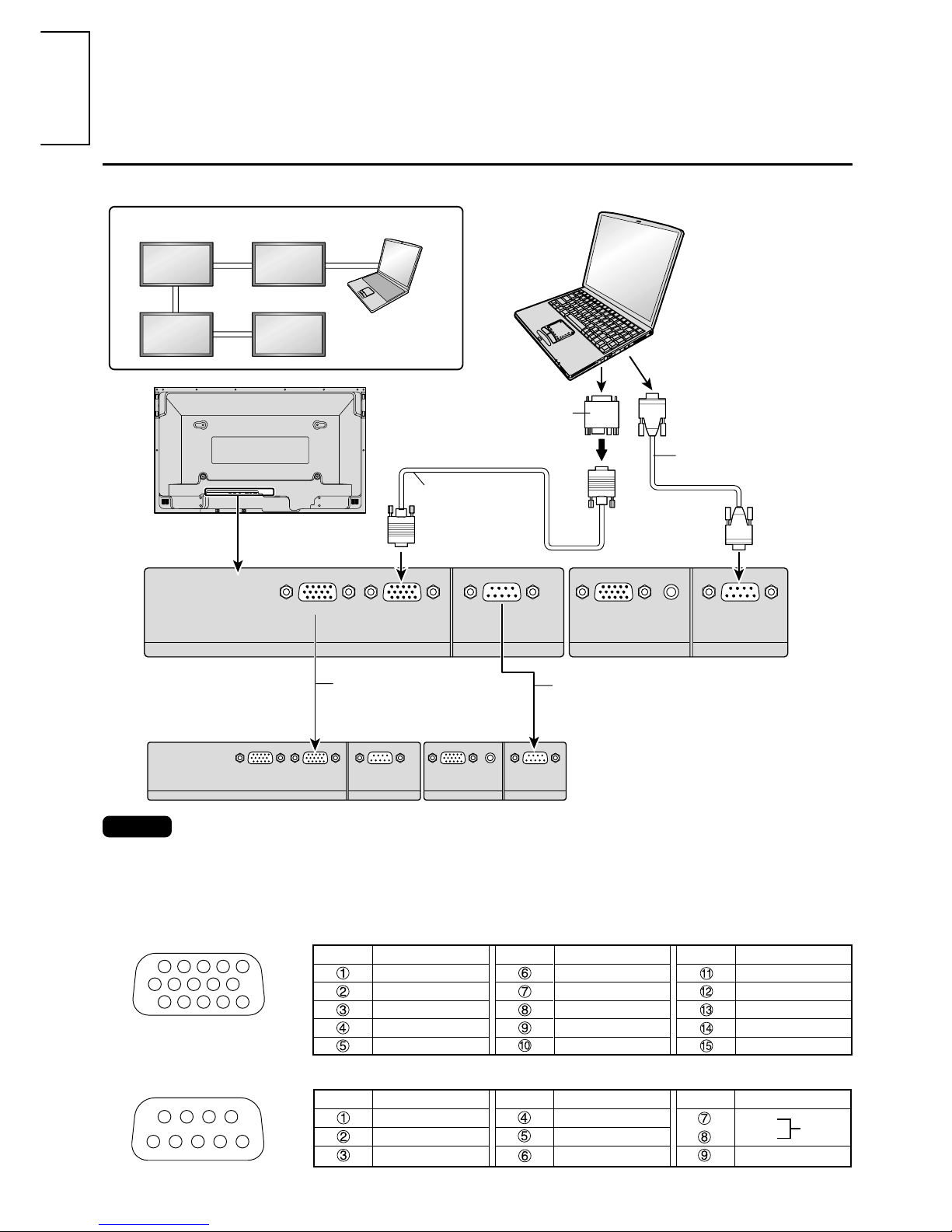

下図のように、4台または9台のプラズマディスプレイを順に接続します。
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
パソコン
ミニD-sub
15pケーブル
（市販品）
RS-232Cストレート
ケーブル（別売）
D-sub9p
2台目以降の
プラズマディスプレイ
PC1IN端子へ SERIAL端子へ
別売の変換アダプター
（必要なとき）
4台接続するときの例
RS-232CストレートケーブルミニD-sub15pケーブル
1
678
3945
101514131211
2
9876
53214
1台目のプラズマ
ディスプレイ
PC1端子（ミニ D-sub15P）のピン配列と信号名
ピンNo. 信号名

ピンNo. 信号名

ピンNo. 信号名

R
G
B
GND（アース）
GND（アース）
GND（アース）
GND（アース）
GND（アース）
NC（無接続）
GND（アース）
GND（アース）

SDA
HD／SYNC
VD
SCL
ピンNo. 信号名 ピンNo. 信号名 ピンNo. 信号名
CD（NC）
RXD（受信データ）
TXD（送信データ）
DTR（未使用）
GND（アース）
DSR（未使用） RI（NC）
RTS
CTS 短絡
SERIALIN端子（ミニD-sub9P）のピン配列と信号名
お知らせ
● シリアル（SERIAL）端子とパソコンを接続する通信用ケーブルは、使用するパソコンに合わせて用意してください。
●マルチ画面で使用するためには、本体側でマルチ画面設定をする必要があります。
●詳しくはプラズマディスプレイ本体の取扱説明書をご覧ください。
端子ボードの形状はサイズによって異なります。
日本語

5
修理を依頼されるときご連絡いただきたい内容
ご 氏 名
ご 住 所
電 話 番 号
製品名・品番
お買い上げ日
故障または異常の内容
訪問ご希望日
松下電器産業株式会社 PDP事業グループ
〒569-1194 大阪府高槻市幸町1 番1号 （0726）82 −6647
© Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） 2002
修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。
1.保証書（別添付）
お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受
け取りください。よくお読みのあと、保存してください。
2.保証期間
お買い上げ日から本機は1年間。
3.修理を依頼されるとき
お買い上げの販売店へご連絡ください。
 保証期間中は
保証書の規定に従って出張修理をさせていただきます。
保証期間を過ぎているときは
修理すれば使用できる製品については、ご希望により有料で修理させていただきます。
ただし、RGBアクティブスルー端子ボードの補修用性能部品の最低保有期間は、製
造打ち切り後8 年です。
注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。
 修理料金の仕組み
修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な
どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費
用です。
保証とアフターサービス（よくお読みください）
付近の見取図、目印など。
呼び出しでもけっこうです。
お手もとの保証書をご覧ください。
詳しくお願いします。
日本語

6
SERIAL OUTPC1
INOUT
Safety Precautions (be sure to observe)
Handling Cautions
•Do not touch the connector contacts.
To avoid electrostatic damage to internal parts, touch a large metallic object such as a steel cabinet to
discharge yourself before handling this product.
•Be sure to use the supplied cable or specified parts for interconnection.
To avoid malfunction or failure, do not use parts other than those recommended.
Terminal function label (1 sheet)
Accessories

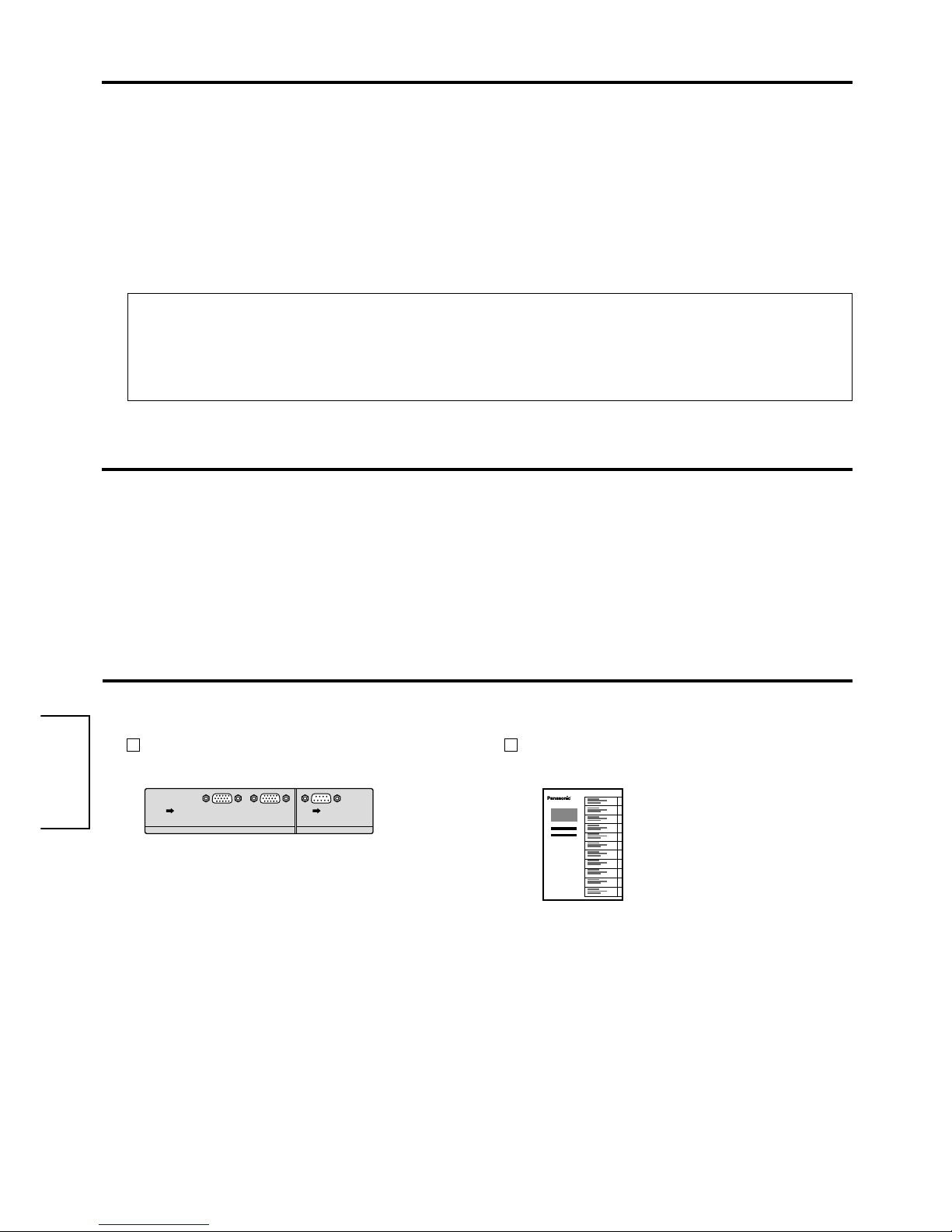

Check to make sure that the following accessories are included in the Terminal board package:
Terminal board replacement
Instructions
(Affix this label to the rear panel of the display.)
WARNING
•Never attempt to disassemble or modify this product.
To avoid fire, shock, or failure.
•If you sense smoke, an odd odor, or unusual noises while in operation, immediately turn the display off.
Switch off the plasma display and unplug it from the supply outlet.
To avoid fire or shock, do not leave the display turned on.
•To avoid shock or other problems, do not leave the display plugged into the supply outlet.
•Please contact our designated service department for installation or change of this product.
To Service personnel:
Before removing or installing the Terminal Board, be sure to turn the display off and unplug it
from the supply outlet.
English

7

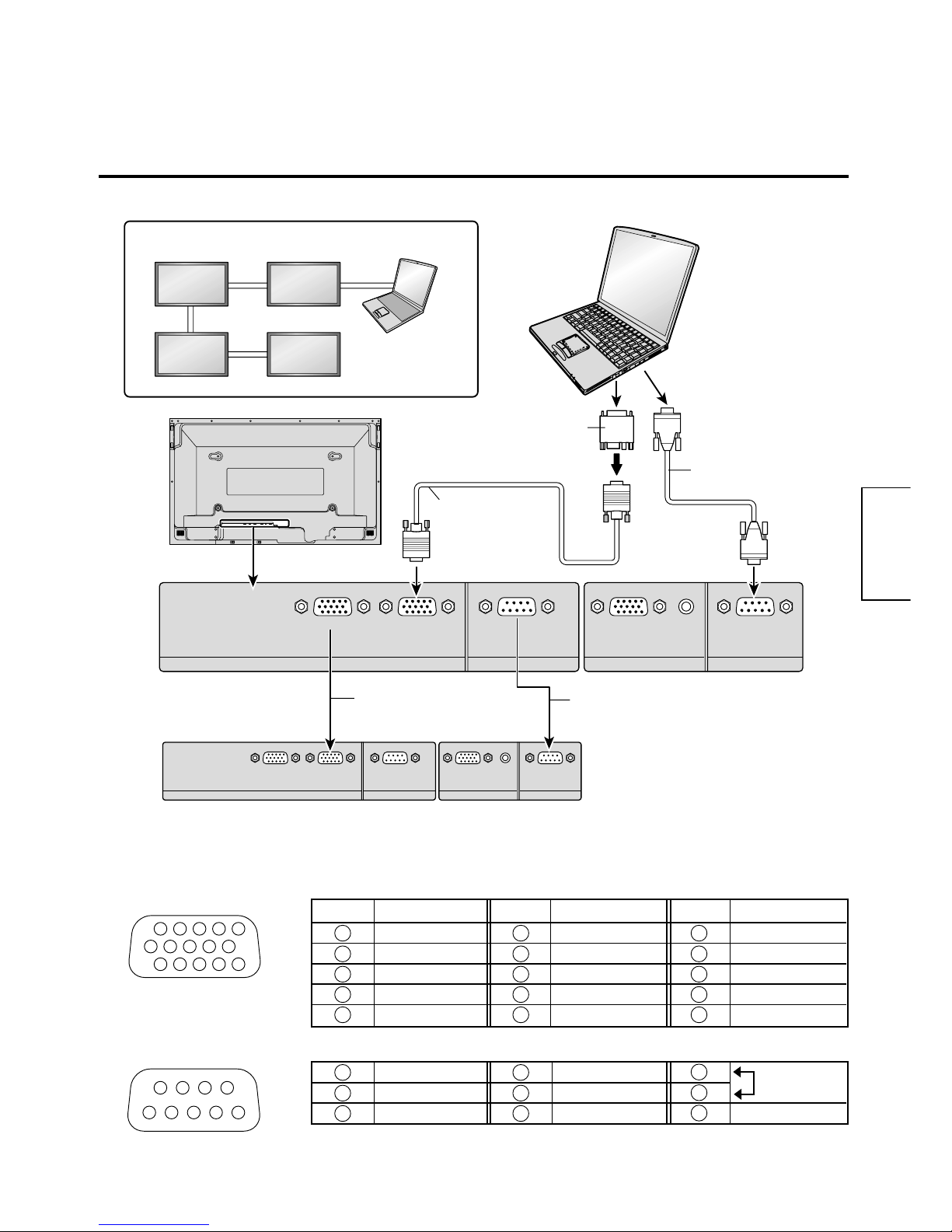

This Manual describes handling methods when installing this product into plasma displays made by our company,
and use with multiple screens.
The form of the terminal board will differ depending on the size of the display.
Connections
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Computer
PC cable
D-sub 15p
RS-232C straight cable
D-sub 9p
To other Plasma display
PC1 IN terminal SERIAL terminal
Conversion adapter
(if necessary)
Notes:
•To enable use with multiple screens, multi-screen setting must be performed for each plasma display.
•Read the Operating Instructions supplied with the Plasma display for the details.

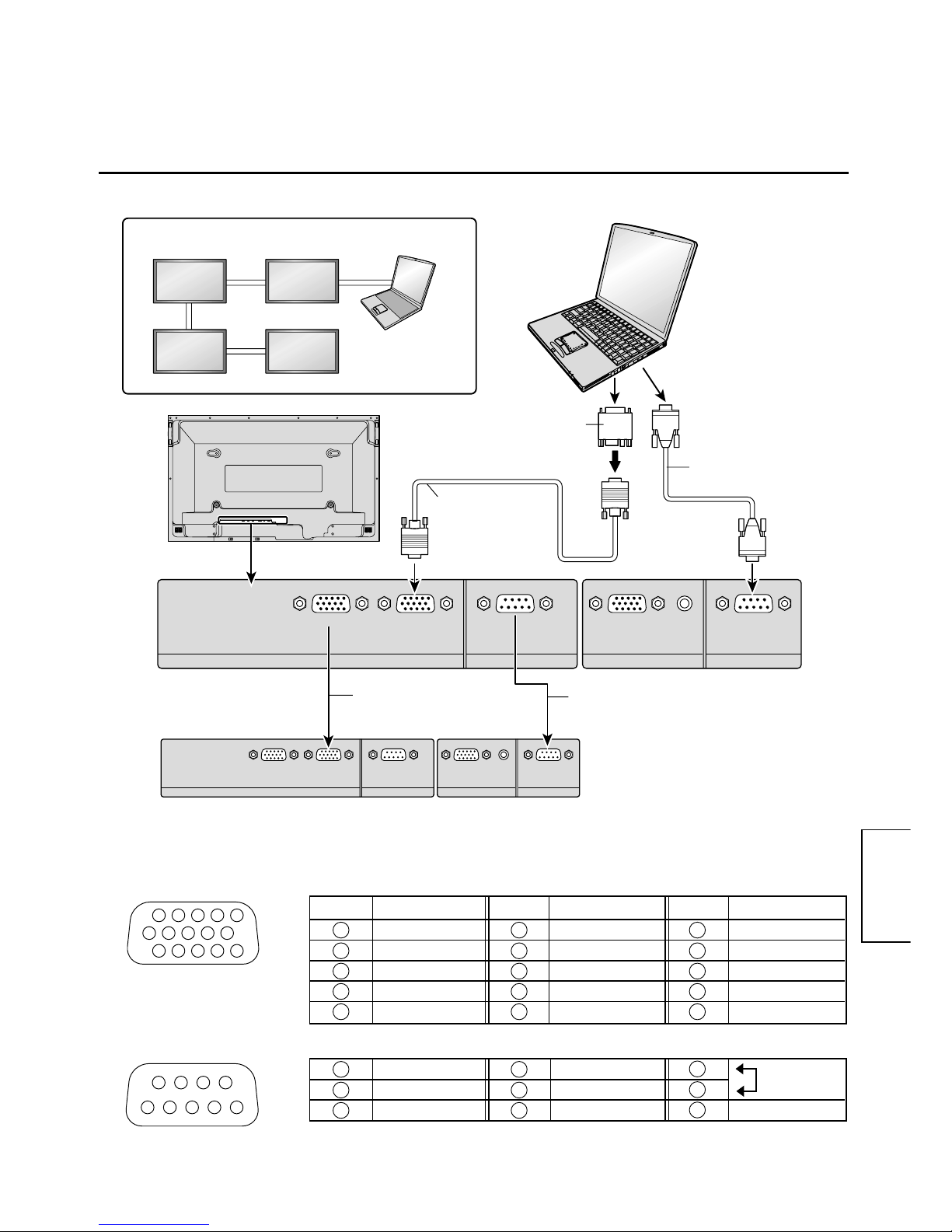

Connect 4 or 9 plasma displays in sequence, as shown in the diagram below.
Example showing connection of four units
RS-232C straight cable
PC cable
Signal Names for D-sub 15p Connector
Pin Layout for PC1 Terminal
Pin No.
1
2
3
4
5
Pin No.
6
7
8
9
10
Pin No.
11
12
13
14
15
Signal Name
R
G
B
GND (Ground)
GND (Ground)
Signal Name
GND (Ground)
GND (Ground)
GND (Ground)
NC (not connected)
GND (Ground)
Signal Name
GND (Ground)
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
Pin layout for SERIAL OUT Terminal
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Non use
GND
Non use NC
Shorted
9876
53214
Signal Names for D-sub 9p Connector
English

8
•Nicht die Steckkontakte berühren.
Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes
immer ein großer Metallgegenstand, z.B. ein Stahlschrank zumAbleiten von elektrischer Energie berührt werden.
•Sicherstellen, daßdas mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse
verwendet werden.
Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen als die vom Hersteller empfohlenen
Bauteile verwendet werden.
SERIAL OUTPC1
INOUT
Sicherheitsmaßnahmen (bitte beachten)
Vorsicht bei der Handhabung
Aufkleber für Terminal-Funktion (1 Blatt)
Mitgeliefertes Zubehör
Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:
Anleitung zum Austauschen des
Terminal-Boards
(Diesen Aufkleber auf der Rückseite
des Displays anbringen.)
WARNUNG
•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.
Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
•Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale
Geräusche während des Betriebs auftreten, sollte das Display sofort ausgeschaltet werden.
Das Plasmadisplay ausschalten und den Netzstecker von der Steckdose abtrennen.
Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt in eingeschaltetem Zustand belassen werden.
• Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker des Displays von der Steckdose abgetrennt werden.
• Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch dieses Gerätes.
Hinweis für das Wartungspersonal:
Vor dem Entfernen oder Installieren des RGB-Terminal-Boards (digital) sollte sichergestellt
werden, daßdas Display ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.
Deutsch

9
Diese Anleitung beschreibt das Vorgehen bei der Installation dieses Gerätes in das Plasmadisplay und die
Verwendung mit mehreren Bildschirmen.
Die Form des Terminal-Boards ist abhängig von der Größe des Displays.
Anschlüsse
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Computer
PC-Kabel
D-Sub 15-PIN
Direktes RS-232C-Kabel
D-Sub 9-PIN
An anderes Plasmadisplay
PC1 IN-AnschlußSERIAL-Anschluß
Konversionsadapter
(falls notwendig)
Hinweise:
•Die Einstellung für die Verwendung mehrerer Bildschirme mußfür jedes Plasmadisplay ausgeführt werden,
damit diese Funktion verwendet werden kann.
•Bitte lesen Sie die dem Plasmadisplay beiliegende Bedienungsanleitung für weitere Hinweise.
Anschlußvon vier oder neun Plasmadisplays in Reihe wie in der unteren Abbildung gezeigt.
Das Beispiel zeigt denAnschlußvon vier Geräten.
Standard-RS-232C-Kabel
PC-Kabel
Signalbelegung für D-Sub 15-PIN-Steckanschluß
Stiftbelegung für
PC 1-Anschluß
Stift-Nr.
1
2
3
4
5
Stift-Nr.
6
7
8
9
10
Stift-Nr.
11
12
13
14
15
Signal
R
G
B
GND (Erdung)
Signal
GND (Erdung)
GND (Erdung)
GND (Erdung)
NC (nicht belegt)
Signal
GND (Erdung)
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
Stiftbelegung für
SERIAL OUT-Anschluß
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Nicht belegt
GND NC
Kurzgeschlossen
9876
53214
Signalbelegung für D-Sub 9-PIN-Steckanschluß
GND (Erdung)
Nicht belegt
GND (Erdung)
Deutsch

10
Veiligheidsmaatregelen(belangrijke informatie)
Behandeling van het product
Bijgeleverde accessoires
WAARSCHUWING
•Probeer het product nooit te demonteren of er wijzigingen in aan te brengen.
Dit kan namelijk resulteren in brand, een elektrische schok of een defecte werking.
•Als er tijdens het gebruik rook is, een vreemde geur of abnormale geluiden, moet u het beeldscherm
meteen uitschakelen.
Schakel het beeldscherm uit en trek de stekker uit het stopcontact.
Om brand of een elektrische schok te voorkomen, mag u het beeldscherm niet ingeschakeld laten.
•Om een elektrische schok of andere problemen te voorkomen, mag u het beeldscherm niet op het
stopcontact aangesloten laten.
•Raak de contacten van de aansluitingenkaart niet aan.
Om elektrostatische beschadiging van de inwendige onderdelen te voorkomen, moet u een groot metalen voorwerp
zoals een stalen kast aanraken om uzelf te ontladen, voordat u het product vastpakt.
•Gebruik de bijgeleverde kabel of andere voorgeschreven onderdelen voor het maken van de aansluitingen.
Om beschadiging of een defect te voorkomen, mag u uitsluitend de aanbevolen onderdelen gebruiken.
Controleer of de onderstaande accessoires en onderdelen in de verpakking van de aansluitingenkaart zijn:
(Bevestig dit label op het achterpaneel van het beeldscherm.)
• Neem contact op met de aangegeven service-afdeling voor het installeren of wijzigen van dit product.
Aan het onderhoudspersoneel:
Schakel het beeldscherm uit en trek de stekker uit het stopcontact voordat u de
aansluitingenkaart verwijdert of aanbrengt.
SERIAL OUTPC1
INOUT
Aansluitingen-functielabel (1 vel) Handleiding voor vervangen van
aansluitingenkaart
Nederlands

11
In deze handleiding wordt het gebruik van het product beschreven wanneer dit in plasmaschermen is ingebouwd
die door onze firma zijn gemaakt en wanneer het in meerdere schermen wordt gebruikt.
De uitvoering van de aansluitingenkaart verschilt afhankelijk van de grootte van het scherm.
Aansluitingen
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Computer
PC-kabel
D-sub 15-pins
RS-232C rechte kabel
D-sub 9-pins
Naar ander plasmascherm
PC1 IN aansluiting SERIAL aansluiting
Conversie-adapter
(indien noodzakelijk)
Opmerkingen:
•Voor gebruik met meerdere schermen moet de multischerm-instelling voor elk plasmascherm worden uitgevoerd.
•Zie de gebruiksaanwijzing van het plasmascherm voor nadere bijzonderheden.
Sluit 4 of 9 plasmaschermen in serie aan zoals in de onderstaande afbeelding is aangegeven.
Voorbeeld van de aansluiting van vier schermen
RS-232C rechte kabel
PC-kabel
Signaalnamen voor de D-sub 15-pins aansluiting
Plaatsing van de pinnen in
de PC1 aansluiting
Pin nr.
1
2
3
4
5
Pin nr.
6
7
8
9
10
Pin nr.
11
12
13
14
15
Signaalnaam
R
G
B
GND (aarde)
Signaalnaam
GND (aarde)
GND (aarde)
GND (aarde)
NC (niet aangesloten)
Signaalnaam
GND (aarde)
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
Plaatsing van de pinnen in de
SERIAL OUT aansluiting
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Niet in gebruik
GND
Niet in gebruik NC
Kortgesloten
9876
53214
Signaalnamen voor de D-sub 9-pins aansluiting
GND (aarde)
GND (aarde)
Nederlands

12
Precauzioni di sicurezza(da osservare strettamente)
ATTENZIONE
•Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.
Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.
•In caso di presenza di fumo, di odori strani, o di rumori sospetti nel corso del funzionamento
dell'apparecchio spegnerlo immediatamente.
In questi casi, spegnere lo schermo al plasma e staccare il cavo di alimentazione dalla presa di corrente
alternata di rete.
In ogni caso, per evitare possibili incendi o folgorazioni non lasciare mai l'apparecchio acceso quando non
viene utilizzato.
•Per evitare folgorazioni, o altri simili problemi, non lasciare lo schermo con il cavo di alimentazione
collegato alla presa di corrente.
•Per l’installazione di, o eventuali modifiche a, questo prodotto rivolgersi al dipartimento di servizio
appositamente designato della nostra società.
Al personale di servizio:
Prima di togliere o installare la scheda per terminale spegnere lo schermo e staccare il cavo di
alimentazione dalla presa di corrente alternata di rete.
Precauzioni per l'uso
•Non toccare i contatti dei connettori.
Per evitare possibili danni di origine elettrostatica alle parti interne dell'apparecchio, prima di toccare l'apparecchio
per trasporto o altro toccare un qualche oggetto di metallo di grandi dimensioni, quali ad esempio un mobile di
metallo, per scaricare l'elettricitàstatica presente sul proprio corpo.
•Per i collegamenti usare solamente i cavi forniti o altre parti espressamente specificate.
Per evitare disfunzioni o rotture non usare parti diverse da quelle consigliate.
SERIAL OUTPC1
INOUT

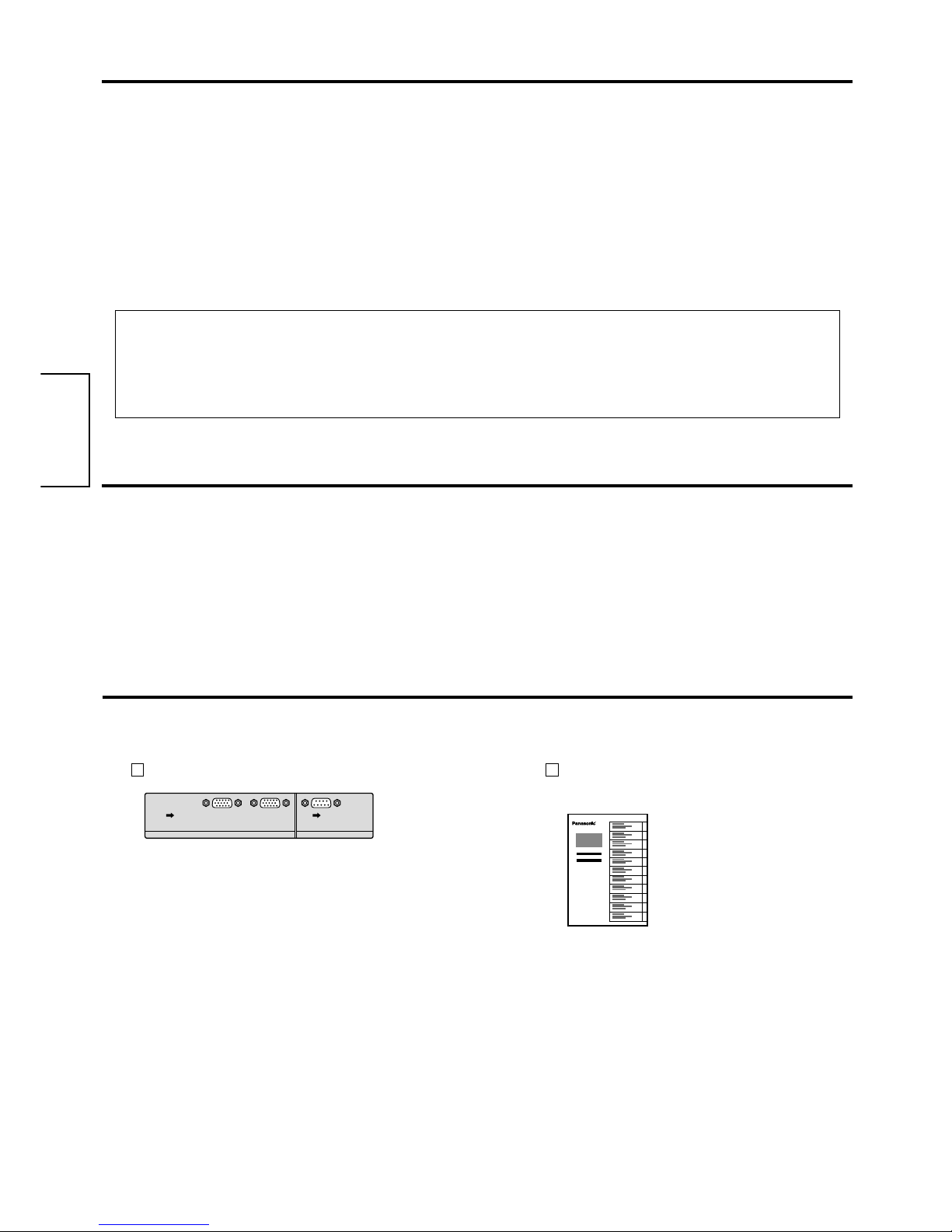

Accessori
Etichetta delle funzioni del
terminale (1 foglio)
Controllare che i seguenti accessori siano contenuti nell'imballaggio della scheda per terminale di sintonizzatore.
Istruzioni per la sostituzione della
scheda per terminale
(Applicare l'etichetta sul lato posteriore dello schermo.)
Italiano

13
NC
Questo manuale descrive le metodologie da seguire per l’installazione di questa scheda in uno schermo al plasma
della nostra società, e per l’uso con schermi multipli.
La forma della scheda dei terminali dipende dalle dimensioni dello schermo.
Collegamenti
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Computer
Cavo per PC,
D-sub, a 15 poli
Cavo diritto RS-232C,
D-sub, a 9 poli
Ad un altro schermo al plasma
Terminale di ingresso, PC1 IN
Terminale SERIAL
Adattatore di conversione
(se necessario)
Note:
•Per consentire l’uso a schermi multipli, ènecessario effettuare la regolazione per schermi multipli su ogni
singolo schermo al plasma.
•Per dettagli vedere il manuale di istruzioni per l’utente fornito insieme allo schermo al plasma.
Collegare in serie 4 o 9 schermi al plasma, come indicato nel diagramma.
Esempio di collegamento di quattro
schermi.
Cavo diritto RS-232C
Cavo per computer
Denominazioni dei segnali per il connettore D-sub a 15 poli
Distribuzione dei poli del
terminale PC1
No. del polo
1
2
3
4
5
No. del polo
6
7
8
9
10
No. del polo
11
12
13
14
15
Denominazione del segnale
R
G
B
Massa
Denominazione del segnale
Massa
Massa
Massa
Non collegato
Massa
Denominazione del segnale
Massa
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
Distribuzione dei poli del
terminale SERIAL OUT
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Non utilizzato
GND
Non utilizzato
Cortocircuitati
9876
53214
Denominazioni dei segnali per il connettore D-sub a 9 poli
Massa
Italiano

14
AVERTISSEMENT
•Ne tentez pas de démonter ni de modifier cet appareil.
Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
•Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent
pendant le fonctionnement, mettez immédiatement l'écran hors tension.
Mettez l'écran àplasma hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise
secteur.
Pour éviter tout incendie et toute secousse électrique, ne conservez pas l'écran sous tension.
•Pour éviter toute secousse électrique et tout risque similaire, ne conservez pas la fiche du cordon
d'alimentation de l'écran branchée sur une prise secteur.
Précautions relatives àla sécurité(àrespecter impérativement)

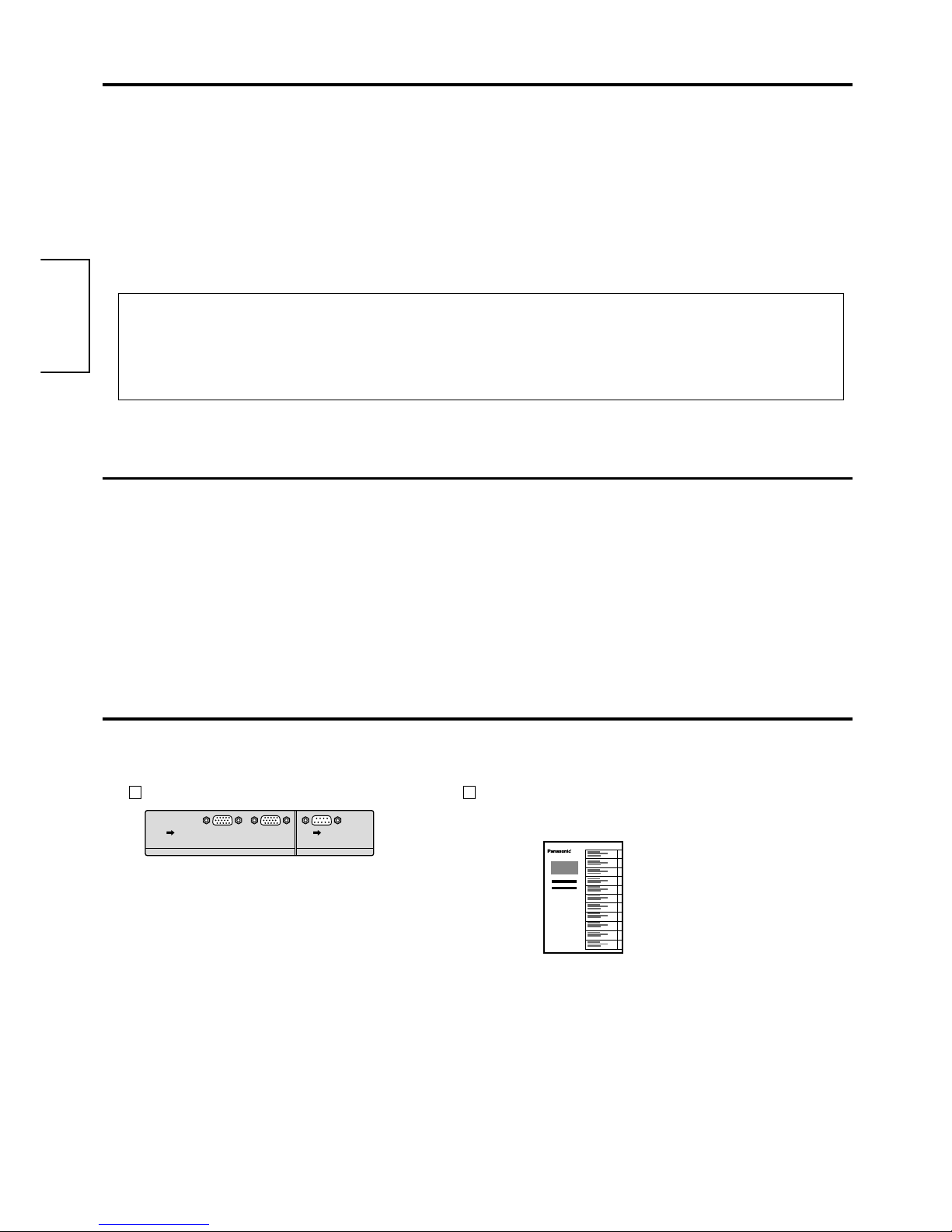

Accessoires
• Pour l'installation ou la modification de cet appareil, prendre contact avec le service d'entretien désigné.
A l'attention du personnel d'entretien:
Avant d'installer ou de déposer la carte de connexion, assurez-vous que l'écran est hors
tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
Précautions de manipulation
Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:
•Ne touchez pas les contacts du connecteur.
Pour éviter que les organes internes ne soient endommagés par une décharge d'électricitéstatique, avant de
manipulez l'appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger
de l'électricitéstatique que vous portez.
•Pour effectuer l'interconnexion, n'utilisez que le câble fourni et les pièces prescrites.
Pour éviter une anomalie de fonctionnement ou une panne, n'utilisez aucune pièce autre que celles prescrites.
SERIAL OUTPC1
INOUT
Etiquette de fonction de la carte
de connexion (1 pièce)
(Apposer l'étiquette àl'arrière de l'écran.)
Instructions de remplacement de
la carte de connexion
Français

15
1
678
3945
101514131211
2
9876
53214
Ce mode d'emploi décrit la manière d'installer cet appareil sur un écran àplasma fabriquépar notre sociétéet
d'utiliser plusieurs écrans. La forme de la carte de connexion dépend de la taille de l'écran.
Raccordements
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Ordinateur
Câble d'ordinateur
D-sub 15 broches
Câble RS-232C direct
D-sub 9 broches
Vers un autre écran àplasma
Prise PC1 IN Prise SERIAL
Adaptateur
(si nécessaire)
Remarques:
•Pour que l'utilisation de plusieurs écrans soit possible, le réglage pour plusieurs écrans doit être réalisés pour
chaque écran àplasma.
•Pour de plus amples détails, reportez-vous au mode d'emploi qui accompagne chaque écran.
Relier 4 ou 9 écrans àplasma de la manière illustrée ci-dessous.
Exemple de raccordement de quatre appareils
Câble direct RS-232C
Câble d'ordinateur
Nom des signaux appliqués sur la prise D-sub 15 broches
Bornage de la prise PC1
N°de broche
1
2
3
4
5
N°de broche
6
7
8
9
10
N°de broche
11
12
13
14
15
Nom du signal
R
G
B
GND (Masse)
Nom du signal
GND (Masse)
GND (Masse)
GND (Masse)
NC (Non connecté)
Nom du signal
GND (Masse)
SDA
HD/SYNC
VD
SCL
Bornage de la prise SERIAL OUT
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Non utilisé
GND
Non utiliséNC
Court-circuit
Nom des signaux appliqués sur la prise D-sub 9 broches
GND (Masse) GND (Masse)
Français

16
Precauciones de seguridad (Asegúrese de cumplir estas precauciones)
ADVERTENCIA
•No intente nunca desmontar o modificar este producto.
Para evitar un incendio, descarga eléctrica o fallo.
•Si nota humo, un mal olor o ruidos extraños durante el funcionamiento, apague inmediatamente la
pantalla.
Apague la pantalla de plasma y desenchúfela de la toma de corriente.
Para evitar un incendio o descarga eléctrica, no deje encendida la pantalla.
•Para evitar descargas eléctricas u otros problemas, no deje la pantalla enchufada a la toma de corriente.
• Póngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este producto.
Al personal de servicio:
Antes de retirar o instalar la tarjeta de terminales, asegúrese de apagar la pantalla y
desenchufarla de la toma de corriente.
SERIAL OUTPC1
INOUT
Precauciones de manejo
Accesorios
Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:
•No toque los contactos de los conectores.
Para evitar que la electricidad estática estropee las partes internas, toque un objeto metálico grande como, por
ejemplo, un armario de acero para descargarse usted mismo de la electricidad estática antes de manejar este
producto.
•Asegúrese de utilizar los cables suministrados y las partes especificadas para hacer la interconexión.
Para evitar los fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
Etiqueta de funciones de
terminales (1 hoja) Instrucciones para el reemplazo de la tarjeta de terminales
(Fije esta etiqueta al panel trasero de la pantalla.)
Español

17
NC
Este manual describe los métodos de manejo cuando este producto se instala en pantallas de plasma hechas por
nuestra compañía y se utiliza con múltiples pantallas.
La forma de la tarjeta de terminales dependerádel tamaño de la pantalla.
Conexiones
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Ordenador
Cable de PC con
conector D-sub
de 15 contactos
Cable recto RS-232C
con conector D-sub de 9
contactos
A otra pantalla de plasma
Terminal PC1 IN Terminal SERIAL
Adaptador de
conversión (Si
es necesario)
Notas:
• Para permitir el uso con múltiples pantallas, el ajuste de múltiples pantallas deberárealizarse para cada pantalla de plasma.
•Lea el manual del usuario suministrado con la pantalla de plasma para conocer más detalles.
Conecte en secuencia 4 ó9 pantallas de plasma como se muestra en el diagrama de abajo.
Ejemplo que muestra la conexión de cuatro unidades
Cable recto RS-232C
Cable de PC
Nombres de señales para el conector D-sub de 15 contactos
Disposición de contactos
para el terminal PC1
N.°de contacto
1
2
3
4
5
N.°de contacto
6
7
8
9
10
N.°de contacto
11
12
13
14
15
Nombre de señal
R
G
B
GND (Tierra)
Nombre de señal
GND (Tierra)
GND (Tierra)
GND (Tierra)
NC (No conectado)
GND (Tierra)
Nombre de señal
GND (Tierra)
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
Disposición de contactos para el
terminal SERIAL OUT
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
No se utiliza
GND Cortocircuitados
9876
53214
Nombres de señales para el conector D-sub de 9 contactos
GND (Tierra)
No se utiliza
Español

18
Säkerhetsföreskrifter (observera noga dessa)
VARNING
•Försök aldrig att plocka isär eller modifiera denna produkt.
Detta kan leda till brand, elstötar eller fel.
•Slåav skärmen omedelbart om du upptäcker rök, en underlig doft eller onaturliga ljud under driften.
Slåav plasmaskärmen och koppla bort den från strömkällan.
Låt inte skärmen vara påslagen dådetta kan leda till brand eller elstötar.
•Låt inte skärmen vara ansluten till strömkällan dådetta kan leda till elstötar eller andra problem.
•Var god kontakta vår speciella serviceavdelning för installation eller justering av denna produkt.
Till servicepersonal:
Var noga med att slåav skärmen och koppla bort den från strömkällan innan uttagsplattan
avlägsnas eller installeras.
SERIAL OUTPC1
INOUT
Hanteringsföreskrifter
•Berør ikke kontaktpunkterne påtilslutningsbøsningerne.
Før De håndterer dette produkt, bør De aflade Dem selv ved at berøre en større metalgenstand, såsom et
stålskab, for derved at forebygge beskadigelse af indvendige dele som følge af statisk elektricitet.
•Sørg altid for at anvende det medfølgende kabel eller specificerede dele til tilslutninger.
Anvend ikke andre dele end de anbefalede for at undgåfejlfunktion eller sammenbrud.
Medföljande tillbehör
Uttagens funktionsetikett (1 ark)
Kontrollera att följande tillbehör medföljer i uttagsplattans förpackning:
Anvisningar för byte av uttagsplattan
(Fäst denna etikett påbaksidan av skärmen.)
Svenska

19
Anm:
•Det är nödvändigt att utföra multiskärminställning för varje plasmaskärm när du vill använda flera skärmar.
•Anlita plasmaskärmens bruksanvisning för närmare detaljer.
Stiftsammansättning för uttaget
SERIAL OUT
Denna bruksanvisning beskriver installation av denna produkt i plasmaskärmar tillverkade av vårt företag samt
användning med flera skärmar.
Formen påuttagsplattan varierar beroende påskärmens storlek.
Anslutningar
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
AUDIO
SERIAL
PC INSERIAL OUTPC1
INOUT
Dator
Datorkabel
D-sub 15-stiftig
Rak kabel RS-232C
D-sub 9-stiftig
Till en annan plasmaskärm
Uttaget PC1 IN Uttaget SERIAL
Omvandlingsadapter
(vid behov)
Anslut 4 eller 9 plasmaskärmar i följd såsom visas påbilden nedan.
Exemplet visar anslutning av fyra enheter
Rak kabel RS-232C
Datorkabel
Signalnamn för 15-stiftig D-sub
Stiftsammansättning för
uttaget PC1
Stiftnr.
1
2
3
4
5
Stiftnr.
6
7
8
9
10
Stiftnr.
11
12
13
14
15
Signalnamn
R
G
B
GND (jord)
Signalnamn
GND (jord)
GND (jord)
GND (jord)
NC (ej ansluten)
GND (jord)
Signalnamn
GND (jord)
SDA
HD/SYNC
VD
SCL
1
678
3945
101514131211
2
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Används ej
GND
Används ej NC
Kortsluten
9876
53214
Signalnamn för 9-stiftig D-sub
GND (jord)
Svenska

20
SERIAL OUTPC1
INOUT
Sikkerhedsforanstaltninger (skal altid overholdes)
ADVARSEL
•Forsøg aldrig at ombygge eller skille dette produkt ad.
Dette er for at undgårisikoen for brand, elektrisk stød eller funktionsfejl.
•Hvis der bemærkes røg, underlig lugte eller usædvanlig støj under anvendelsen, skal der øjeblikkeligt
slukkes for skærmen.
Sluk for skærmen og tag netledningen ud af stikkontakten.
For at undgåbrand eller elektrisk stød, måskærmen ikke efterlades tændt.
•For at undgåelektrisk stød og andre problemer måskærmen netledningen ikke forblive tilsluttet til en
stikkontakt under arbejdet.
•Kontakt vor angivne serviceafdeling ved installation eller ændring af dette produkt.
Til servicepersonale:
Sluk altid for skærmen og tag netledningen ud af stikkontakten, før terminalkortet fjernes eller
installeres.
Forsigtighedsregler ved håndtering
Terminalfunktionsmærkat (1)
Kontrollér, at det følgende tilbehør følger med i emballagen med terminalkortet:
Instruktioner for udskiftning af
terminalkort
(Anbring denne mærkat påbagsiden af skærmen.)
•Berør ikke kontaktpunkterne påtilslutningsbøsningerne.
Før De håndterer dette produkt, bør De aflade Dem selv ved at berøre en større metalgenstand, såsom et
stålskab, for derved at forebygge beskadigelse af indvendige dele som følge af statisk elektricitet.
•Sørg altid for at anvende det medfølgende kabel eller specificerede dele til tilslutninger.
Anvend ikke andre dele end de anbefalede for at undgåfejlfunktion eller sammenbrud.
Tilbehør
Dansk
