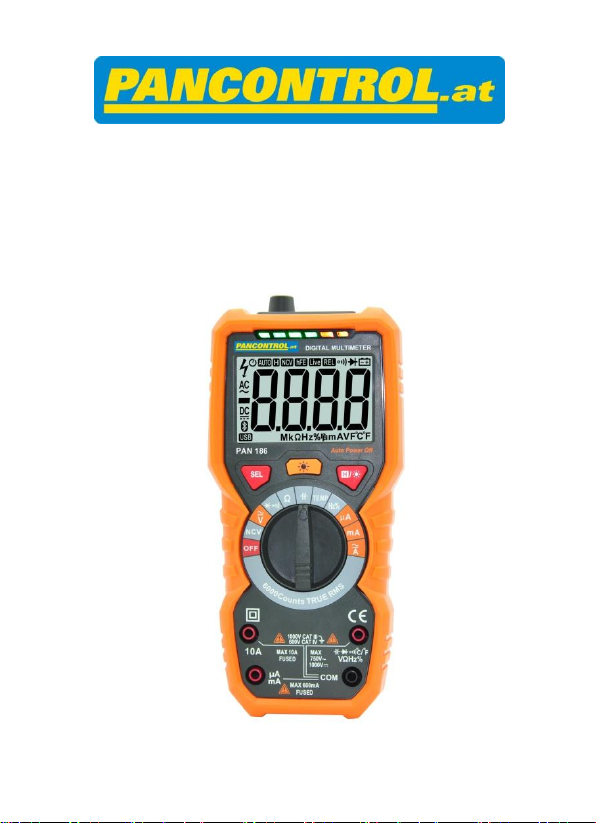

Bedienungsanleitung
PAN 186
Digitalmultimeter

DE 2
Inhalt
1. Einleitung.............................................................................................. 2
2. Lieferumfang ........................................................................................ 3
3. Allgemeine Sicherheitshinweise ......................................................... 3
4. Erläuterungen der Symbole am Gerät................................................ 5
5. Bedienelemente und Anschlussbuchsen............................................ 6
6. Das Display und seine Symbole........................................................... 7
7. Technische Daten................................................................................. 8
8. Bedienung........................................................................................... 10
9. Instandhaltung ................................................................................... 15
10. Gewährleistung und Ersatzteile ........................................................ 17
1. Einleitung
Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die
Marke PANCONTROL steht seit 1986 für praktische, preiswerte und
professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen
Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des
Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des
Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie
insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden
am Gerät, und zu gesundheitlichen Schäden führen.
Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen
oder sie mit dem Gerät weitegergeben zu können.

DE 3
2. Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
-Messgerät
-Prüfkabel
-Typ K Temperaturfühler
-Adapterstecker für Temperaturfühler
-Batterie(n)
-Bedienungsanleitung
3. Allgemeine Sicherheitshinweise
-Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie
bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung.
-Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät
unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten
Spannungsquellen).
-Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die
Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen,
wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas
nicht in Ordnung ist.
-Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss
das Gerät außer Betrieb genommen und gegen Verwendung geschützt
werden.
-Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen
hinter dem Fingerschutz berührt werden –die Prüfspitzen nicht berühren.
-Erden Sie sich niemals beim Durchführen von elektrischen Messungen.
Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein
Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers
durch trockene Kleidung, Gummischuhe, Gummimatten oder andere
geprüfte Isoliermaterialien.

DE 4
-Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen
zum Netz nicht erschwert wird.
-Stellen Sie den Drehschalter immer vor Beginn der Messung auf den
gewünschten Messbereich und rasten Sie die Messbereiche ordentlich
ein.
-Ist die Größe des zu messenden Wertes unbekannt, beginnen Sie immer
mit dem höchsten Messbereich am Drehschalter. Reduzieren Sie ggf. dann
stufenweise.
-Muss der Messbereich während des Messens gewechselt werden,
entfernen Sie die Prüfspitzen vorher vom zu messenden Kreis.
-Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche
die am Gerät angegebenen Maximalwerte überschreiten.
-Unterbrechen Sie die Spannungsversorgung und entladen Sie
Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände
messen oder Dioden prüfen.
-Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle
an, während der Drehschalter auf Stromstärke, Widerstand oder
Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen.
-Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte
sofort die Batterie.
-Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von
allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der
Batterie oder der Sicherung öffnen.
-Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit
offenem Batterie- oder Sicherungsfach..
-Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B.
Schweißtrafo), da diese die Anzeige verfälschen können.
-Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
-Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
-Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die
Batterie.
-Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit
nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und
Gewährleistungsansprüche.

DE 5
4. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie
(EN-61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Achtung! Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
CAT III
Das Gerät ist für Messungen in der Gebäudeinstallation
vorgesehen. Beispiele sind Messungen an Verteilern,
Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der
festen Installation, Geräten für industriellen Einsatz sowie an
fest installierten Motoren.
CAT IV
Das Gerät ist für Messungen an der Quelle der
Niederspannungsinstallation vorgesehen. Beispiele sind Zähler
und Messungen an primären Überstromschutzeinrichtungen
und Rundsteuergeräten.
Wechselspannung/-strom (AC)
Gleichspannung/-strom (DC)
AC / DC
Batteriefach
Erdungssymbol (max. Spannung gegen Erde)

DE 6
5. Bedienelemente und Anschlussbuchsen
1. Anzeige
2. Funktionstasten
3. Drehschalter
4. Eingangsbuchsen
5. Kontaktloser Spannungsprüfer
Anzeige
6. Kontaktloser Spannungsprüfer
Sensor
Der Drehschalter und seine Symbole
OFF
Gerät abgeschaltet
NCV
Kontaktloser Spannungsprüfer
V
Gleichspannungsmessung / Wechselspannungsmessung
Diodenmessung / Durchgangsprüfung

Widerstandsmessung
Kapazitätsmessung
TEMP
Temperaturmessung
Hz %
Frequenz- und Tastgradmessung
µA
Gleichstrommessung µA
mA
Gleichstrommessung mA
A
Gleichstrommessung /
Wechselstrommessung bis 10A

DE 7

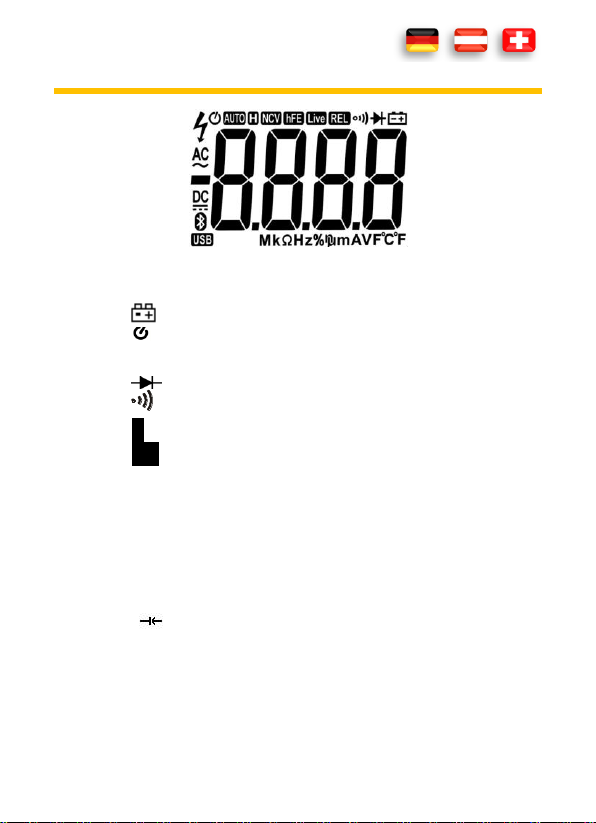

6. Das Display und seine Symbole
-AC Wechselspannung/-strom
-DC Gleichspannung/-strom
-Batterie schwach
-Standby-Betrieb
-AUTO Automatische Bereichswahl aktiv
-Diodentest aktiv
-Durchgangsprüfung aktiv
-HData hold
-NCV Kontaktloser Spannungsprüfer
-°C/°F Temperaturmessung
-Widerstandsmessung
-A Gleichstrommessung /
Wechselstrommessung
-V Gleichspannungsmessung /
Wechselspannungsmessung
-Kapazitätsmessung
-OL Überlastanzeige
Andere, im Bild dargestellte Symbole, werden bei diesem Gerät nicht
verwendet.

DE 8
7. Technische Daten
Anzeige
3 3/4 Stellen (bis 5999)
Überlastanzeige
OL
Polarität
automatisch (Minuszeichen für negative
Polarität)
Messrate
3 / s
Überlastschutz
1000 V
Eingangsimpedanz
10 MΩ
Durchgangsprüfung
Signalton bei weniger als 30 
Diodenmessung
Spannung des offenen Schaltkreises 3,2 V
Prüfstrom < 1 mA
Stromversorgung
4 x 1,5 V (AA) Batterie(n)
Automatische Abschaltung
15 s (Standby-Betrieb)
Betriebsbedingungen
0º C bis 40º C / < 80% Luftfeuchte
Lagerbedingungen
-10º C bis 60º C
(Entfernen Sie die Batterie(n) wenn
Luftfeuchte >70%)
Sicherung(en)
mA, µA -Bereich: FF 600 mA H 1000 V - 6 x
32 mm
A-Bereich: FF 10 A H 1000 V - 6 x 32 mm
Gewicht
ca. 380 g (mit Batterie(n)
Abmessungen
190 x 89 x 50 mm

DE 9
Funktion
Bereich
Auflösung
Genauigkeit in %
vom angezeigten
Wert
Gleichspannung (V=)
600 mV
0,1 mV
±(0,5% + 3 digits)
6 V
1 mV
60 V
10 mV
600 V
100 mV
1000 V
1 V
Wechselspannung
(V~) True RMS
6 V
1 mV
±(0,8% + 3 digits)
60 V
10 mV
600 V
100 mV
±(1,0% + 10
digits)
750 V
1 V
Gleichstrom (A=)
60 µA
0,01 µA
±(0,8% + 3 digits)
600 µA
0,1 µA
6 mA
0,001 mA
60 mA
0,01 mA
600 mA
0,1 mA
10 A
10 mA
±(1,2% + 3 digits)
Wechselstrom (A~)
60 µA
0,01 µA
±(1,0% + 3 digits)
600 µA
0,1 µA
6 mA
0,001 mA
60 mA
0,01 mA
600 mA
0,1 mA
10 A
10 mA
±(1,5% + 3 digits)
Widerstand (Ω)
600 Ω
0,1 Ω
±(0,8% + 3 digits)
6 kΩ
1 Ω
60 kΩ
10 Ω
600 kΩ
100 Ω
6 MΩ
1 kΩ
60 MΩ
10 kΩ
±(1,2% +30 digits)

DE 10
Funktion
Bereich
Auflösung
Genauigkeit in %
vom angezeigten
Wert
Frequenz (Hz)
9,999 Hz
0,001 Hz
±(1,0% + 3 digits)
99,99 Hz
0,01 Hz
999,9 Hz
0,1 Hz
9,999 kHz
0,001 kHz
99,99 kHz
0,01 kHz
999,9 kHz
0,1 kHz
9,999 MHz
1 kHz
Kapazität (F)
6 nF
0,001 nF
±(4,0% + 30 digits)
60 nF
0,01 nF
±(4,0% + 3 digits)
600 nF
0,1 nF
6 µF
1 nF
60 µF
10 nF
600 µF
100 nF
6 mF
1 µF
100 mF
0,01 mF
±(5,0% + 3 digits)
Temperatur °C
-20 … 1000 °C
1 °C
±(1,0% + 3 digits)
Temperatur °F
-4 … 1832 °F
1 °F
±(1,0% + 3 digits)
8. Bedienung
1. Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen.
2. Wird während der Messung am Display "OL"angezeigt, so überschreitet
der Messwert den eingestellten Messbereich. Schalten Sie, soweit
vorhanden, in einen höheren Messbereich um..

DE 11
Achtung!
Durch die hohe Eingangsempfindlichkeit in den niedrigen Messbereichen
werden bei fehlendem Eingangssignal möglicherweise Zufallswerte
angezeigt. Die Ablesung stabilisiert sich bei Anschluss der Prüfkabel an
eine Signalquelle.
Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor
ein- oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen und
damit zur Beschädigung des Messgeräts führen.
Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug,
um die spannungsführenden Teile innerhalb einiger 230V Steckdosen zu
berühren, da diese sehr tief eingesetzt sind. Als Ergebnis kann die
Ablesung 0 Volt anzeigen, obwohl tatsächlich Spannung anliegt.
Vergewissern Sie sich, dass die Prüfspitzen die Metallkontakte in der
Steckdose berühren, bevor Sie davon ausgehen, dass keine Spannung
anliegt.
In der Nähe von Geräten, welche elektromagnetische Streufelder
erzeugen (z.B. Schweißtransformator, Zündung, etc.), kann das Display
ungenaue oder verzerrte Werte anzeigen.
Gleichspannungsmessung / Wechselspannungsmessung
Achtung!
Gleichspannung max. 1.000 V
Wechselspannung max. 750 V
1. Stellen Sie den Drehschalter auf die Position V
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, Ω-,
Hz-Buchse an.

DE 12
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der
roten Prüfspitze die positive Seite des Schaltkreises.
4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei
umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert
angezeigt. Wenn die Anzeige während der Messung nicht einsehbar ist,
kann der Messwert mit der HOLD -Taste festgehalten werden.
Gleichstrom / Wechselstrommessung
Wechselstrommessungen können nur im 10 A-Bereich durchgeführt werden.
Nehmen Sie keine Messungen im 10 A-Bereich für mehr als 30 Sekunden vor.
Durchgehende Benutzung von mehr als 30 Sekunden kann zur Beschädigung
des Messgeräts und/oder der Prüfkabel führen.
1. Für Strommessungen bis zu 6000 µA (mA) stellen Sie den Drehschalter
auf die µA (mA)-Position und schließen den Bananenstecker des roten
Prüfkabels an der µA (mA)-Buchse an.Für Strommessungen bis zu 10 A stellen
Sie den Drehschalter auf die A-Position und schließen den Bananenstecker des
roten Prüfkabels an der 10 A-Buchse an.
2. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit
der roten Prüfspitze die positive Seite des Schaltkreises.
3. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei
umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert
angezeigt. Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der HOLD -Taste festgehalten werden.
Widerstandsmessung
Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden
Geräts aus und entladen Sie alle Kondensatoren, bevor Sie diese Messungen
durchführen.
1. Stellen Sie den Drehschalter auf die Position 

DE 13
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-,
Ω-, Hz-Buchse an.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit
der roten Prüfspitze die positive Seite des Schaltkreises.
4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei
umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem
Wert angezeigt. Wenn die Anzeige während der Messung nicht
einsehbar ist, kann der Messwert mit der HOLD -Taste festgehalten
werden.
Durchgangsprüfung
Bei einem Widerstand von weniger als ca. 40 Ω hören Sie einen Signalton. Bei
offenem Schaltkreis wird am Display "OL" angezeigt.
Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden
Geräts aus und entladen Sie alle Kondensatoren, bevor Sie diese Messungen
durchführen.
1. Stellen Sie den Drehschalter auf die Position
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, Ω-,
Hz-Buchse an.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit
der roten Prüfspitze die positive Seite des Schaltkreises.
4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei
umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert
angezeigt. Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der HOLD -Taste festgehalten werden.
Diodenmessung
1. Stellen Sie den Drehschalter auf die Position
2. Berühren Sie mit den Prüfspitzen die zu testende Diode. Die
Durchlassspannung zeigt 400 bis 700 mV an. Die Sperrspannung zeigt „OL”

DE 14
an. Defekte Dioden zeigen in beiden Richtungen einen Wert um 0 mV oder
„OL” an.
Frequenz- und Tastgradmessung
1. Stellen Sie den Drehschalter auf die Position Hz %
2. Wählen sie mit der "SEL"-Taste Hz oder %
3. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, Ω-,
Hz-Buchse an.
4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei
umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert
angezeigt. Wenn die Anzeige während der Messung nicht einsehbar ist,
kann der Messwert mit der HOLD -Taste festgehalten werden.
Kapazitätsmessung
Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden
Geräts aus und entladen Sie alle Kondensatoren, bevor Sie diese Messungen
durchführen.
1. Stellen Sie den Drehschalter auf die Position
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, Ω-,
Hz-Buchse an.
3. Für Kondensatoren mit ausgewiesener Polarität legen Sie die rote
Prüfspitze an die Anode und die schwarze Prüfspitze an die Kathode des
Bauteils und lesen Sie den Messwert am Display ab. Wenn die Anzeige
während der Messung nicht einsehbar ist, kann der Messwert mit der
HOLD -Taste festgehalten werden.
Temperaturmessung
1. Stellen Sie den Drehschalter auf die Position TEMP
2. Wählen sie mit der "SEL"-Taste °C oder °F

DE 15
3. Stecken Sie den Zwischenstecker des Temperaturfühlers mit dem ⊝-
Symbol in die COM Buchse und dem ⊕- Symbol in die °C°F Buchse.
Drücken Sie die MODE Taste bis auf dem Display die Einheit "°F" oder "°C"
angezeigt wird.
4. Schließen Sie den K-Fühler am Gerät an. Beachten Sie die richtige
Polarität!
5. Berühren Sie das Messobjekt mit dem Temperaturfühler, warten Sie, bis
sich der Wert am Display eingependelt hat und lesen Sie den Messwert
ab.
Verwenden Sie nötigenfalls Wärmeleitpaste
Kontaktloser Spannungsprüfer
Halten Sie die Spitze des Messgerätes an eine Steckdose oder an ein Kabel.
Beim Anliegen von Spannung ertönt ein Signalton und die LED-Anzeige (5)
leuchtet auf.
9. Instandhaltung
Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten
ausgeführt werden.
Bei Fehlfunktionen des Messgeräts prüfen Sie:
- Funktion und Polarität der Batterie
- Funktion der Sicherungen (falls vorhanden)
- Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem
Zustand sind. (Überprüfung mittels Durchgangsprüfung)
Austauschen der Batterie(n)
Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die
Batterie.

DE 16
Achtung!
Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von
allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der
Batterie oder der Sicherung öffnen.
1. Öffnen Sie das Betteriefach.
2. Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige
Polarität.
3. Setzen Sie den Batteriefachdeckel zurück und schrauben Sie ihn an.
4. Entsorgen Sie leere Batterien umweltgerecht.
Austauschen der Sicherung(en)
Achtung!:
Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von
allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der
Batterie oder der Sicherung öffnen.
1. Öffnen Sie das Gerät.
2. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung.
3. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz.
4. Setzen Sie den Deckel des Messgerätes wieder zurück und schrauben Sie
ihn fest.
Reinigung
Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas
Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt!
Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!

DE 17
10. Gewährleistung und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab
Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch
entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf
an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an
Ihren Fachhändler oder an:
Irrtum und Druckfehler vorbehalten.
2017-09

Manual
PAN 186
Digitalmultimeter
