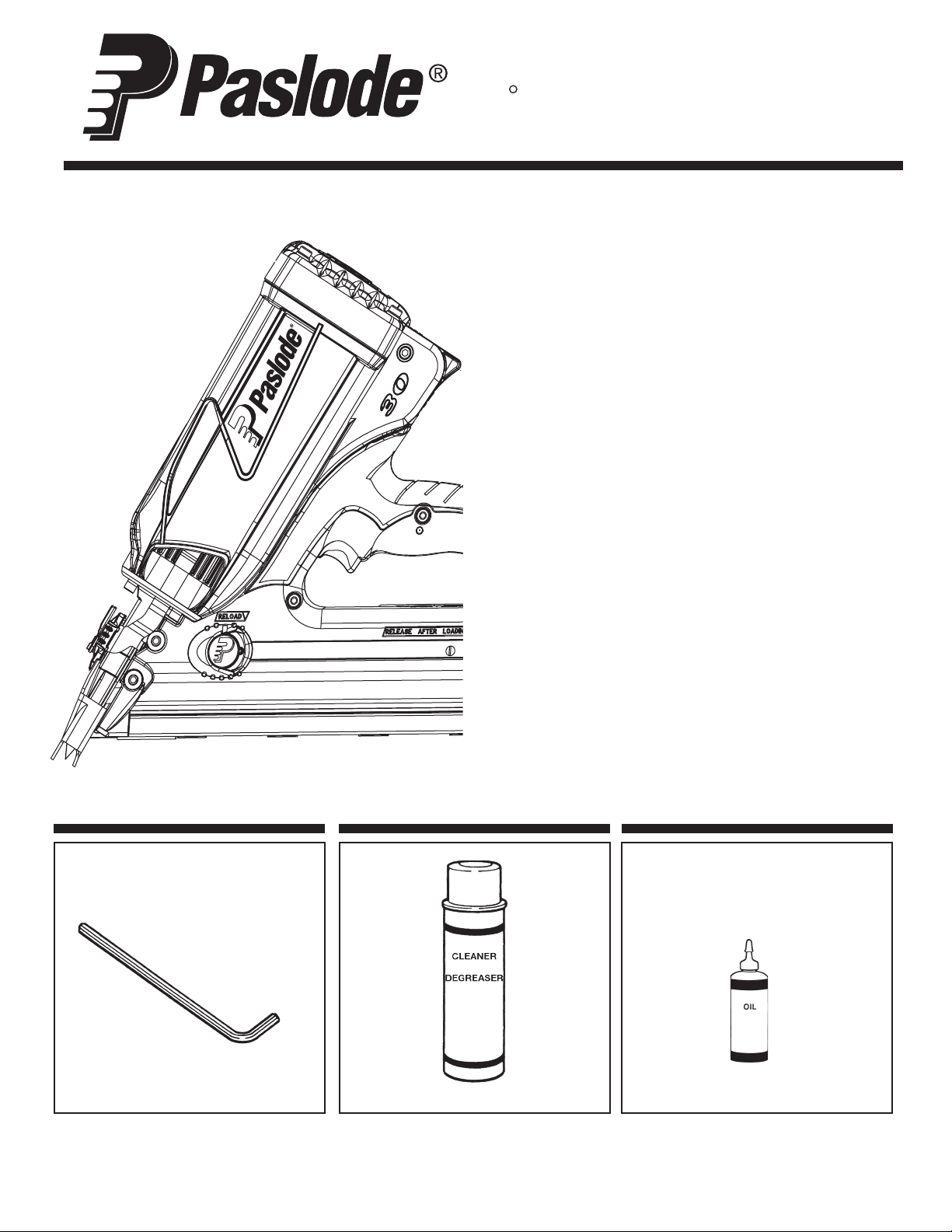

Paslode 30 Degree Manual

30 Cordless Framing Nailer
Cleaning Procedure
Tool Cordless Tool Cleaner/Degreaser Paslode Cordless Lubricating Oil
(USA and Canada)Part No. 401482(USA)Part No. 219348
Part No. 401331
5/32" Hex Key Wrench
905624-1
09/15
This procedure provides a simple but effective way to
clean your Paslode Cordless Framing Nailer and main-
tain reliable operation. Regular cleaning and lubrication
will also extend part life and provide maximum nail
driving power.
Only one tool is necessary to disassemble the Paslode
Cordless Framing Nailer in preparation for cleaning: the
5/32" hex key wrench provided with the Paslode Cord -
less Framing Nailer.
Paslode recommends that an aerosol "Cleaner/Degreaser”
or Paslode® Cordless
Tool Cleaner (Part No. 219348),
(Canada use Part No. 219086) (Australia, New Zealand
use Part No. B20544L)
This cleaner is available through your local Paslode Dealer.
If a different type of cleaner is selected, make sure that
it will not damage plastic, rubber or electronic compo-
nents. Chemical damage to these materials or compo-
nents may result in the tool being made inoperable.
Although "safety" cleaners generally provide reduced
risk of fire and are more stable than other cleaners, they
cannot be handled carelessly. Always follow the manu-
facturer's instructions and never spray cleaner on the
Paslode Cordless Framing Nailer, unless the tool has
been allowed to cool down.
To begin, you will need the following items:
(Canada) Part No. 219086
be used for cleaning.
(ANZ)Part No. B20544F
(ANZ) Part No. B20544L

2
DANGER
Never operate the Paslode Cordless Framing nailer unless all
four Socket Head Cap Screws are firmly tightened on the
cylinder head. Failure to do this could result in tool damage,
fire and personal injury.

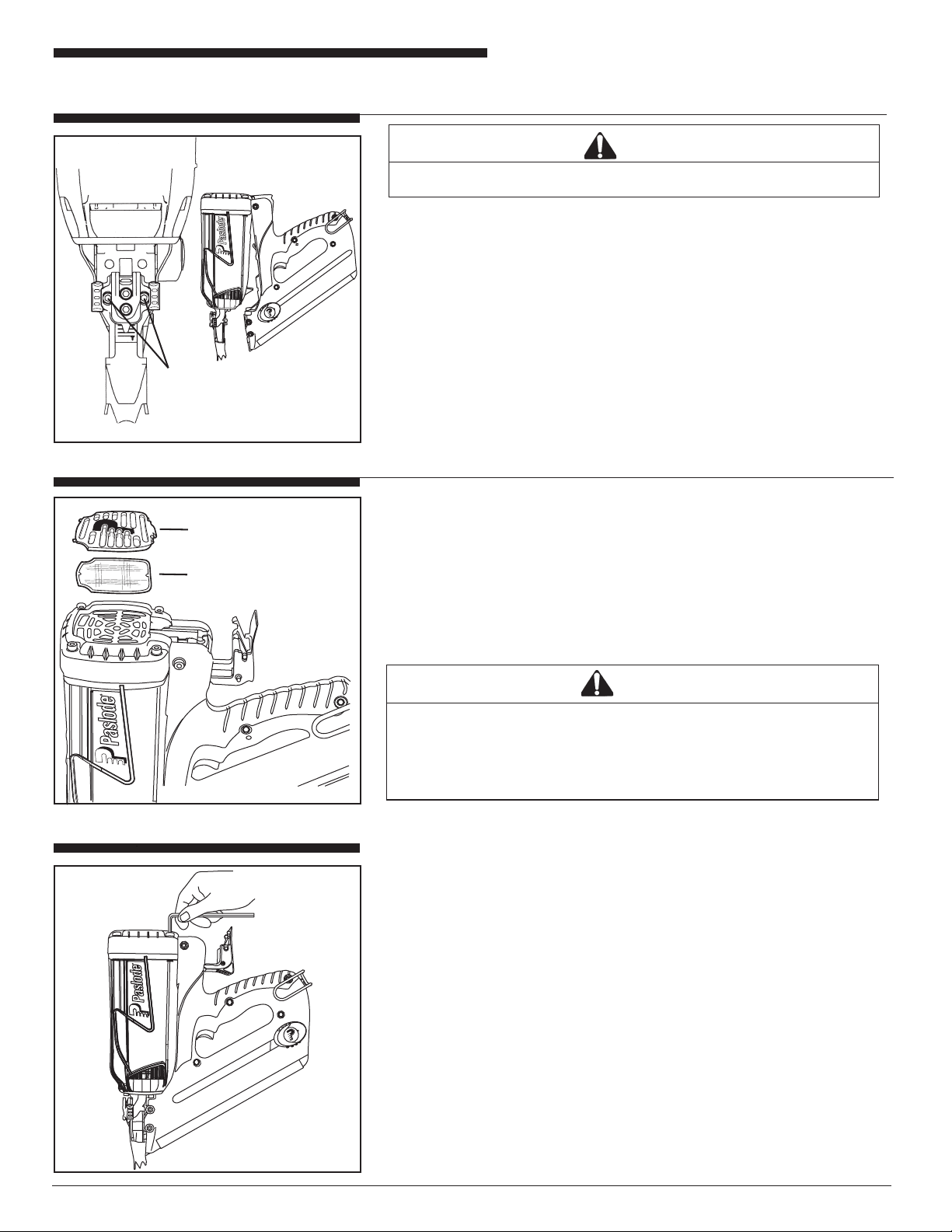

Handle-Magazine Removal
DANGER
Remove all fasteners, fuel, and battery prior to servicing tool.
Step 1
Using the 5/32" Hex Key Wrench (# 401331) remove
the Handle-Magazine Assembly by removing the two
#10-24 x 1-1/8" long Socket Head Cap screws from the
nose piece of the tool and pivot the Handle-Magazine
Assembly away from the Motor Assembly
.
Step 2
Remove the grille and air filter. Clean them in soapy
water or with Paslode Cordless Tool Cleaner/Degreaser.
Step 3
Remove the cap and air filter by unscrewing the four
#10-24 Socket Head Cap Screws.
Screws
Grille
Filter

3
Handle-Magazine Removal

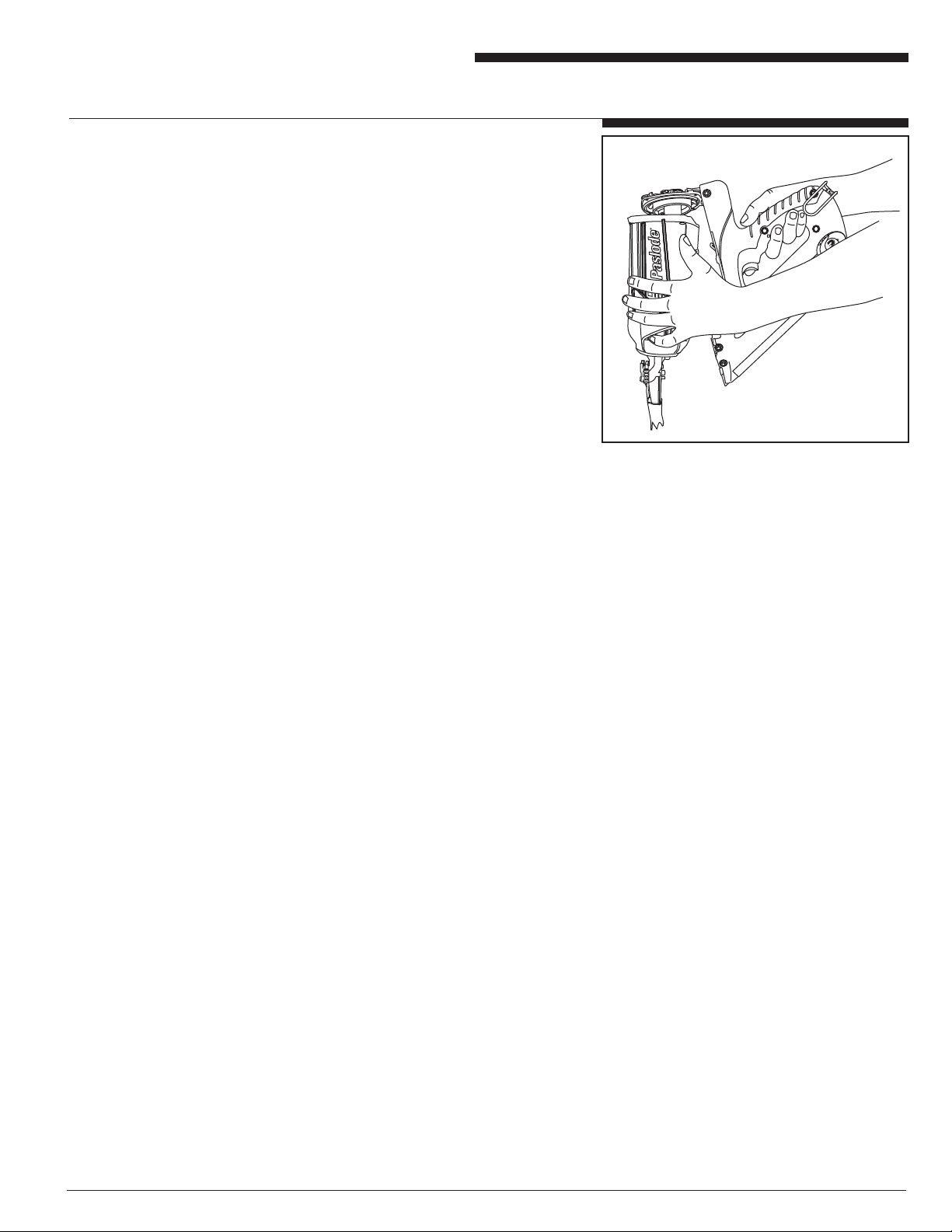

Step 4
Carefully tilt the Handle-Magazine Assembly away
from the Motor Assembly and gently pull the two
assemblies apart. CAUTION: Use care to ensure that
the fan does not scratch the combustion chamber.
Also be careful when setting the Handle-Magazine
Assembly down so that you do not damage the fan
blades or bend the fan motor shaft.
You have now separated the tool into two major as-
semblies, allowing access to the areas that require
periodic cleaning and lubrication.

4

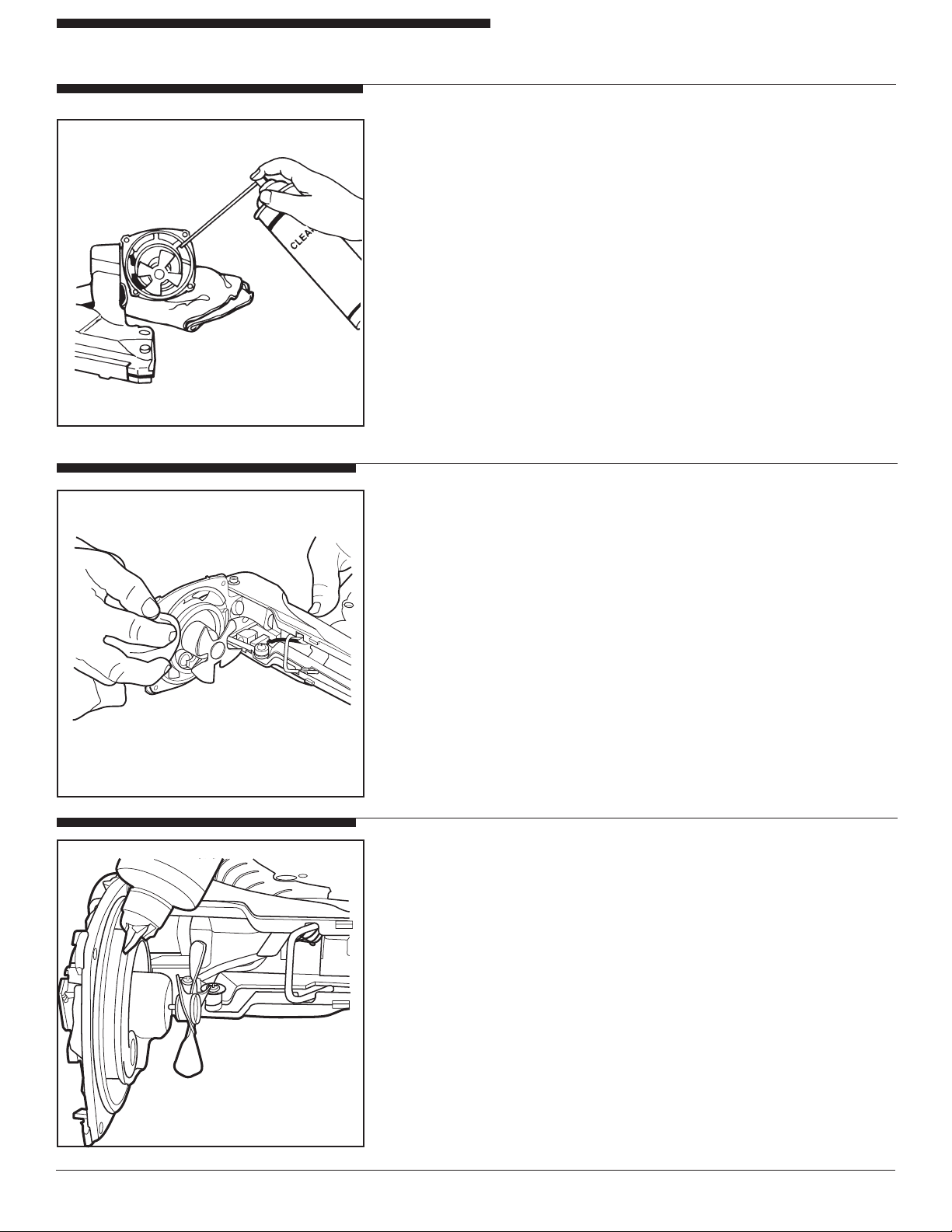

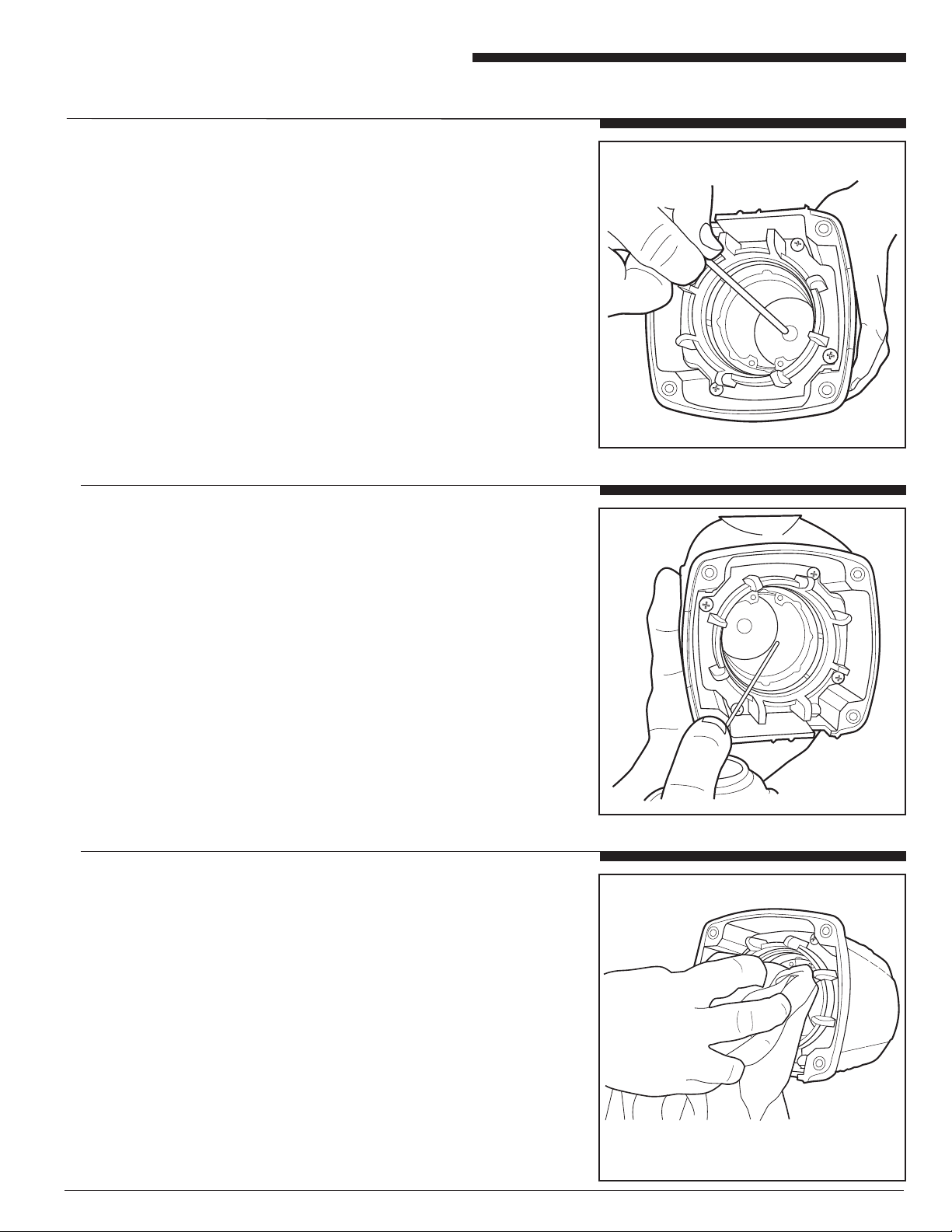

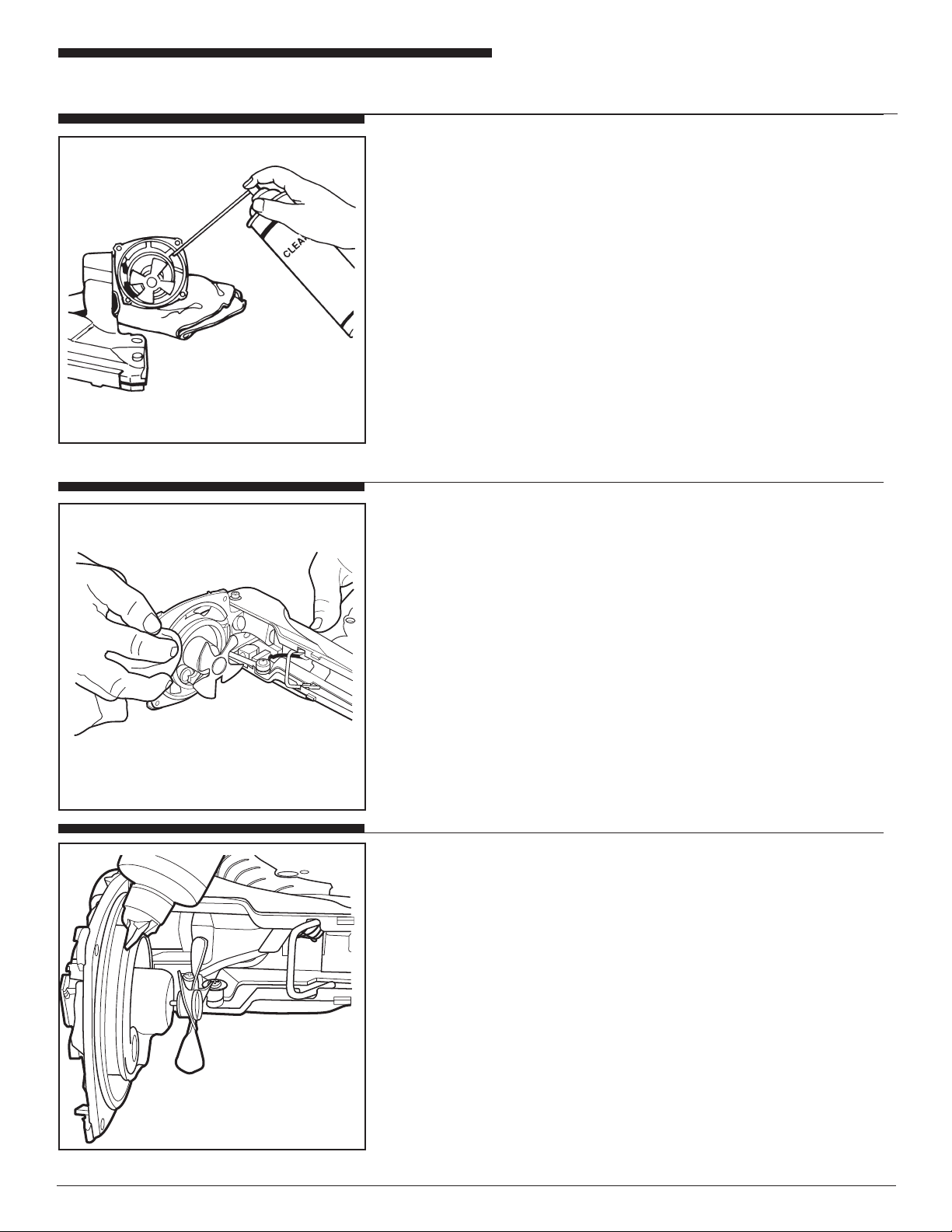

Step 1
Spray the Cylinder Head with cleaner/degreaser.
Allow the dirt and debris to drip off.
CLEANER/DEGREASER RUN INTO THE
HANDLE.
Step 2
Using a clean, lint-free rag, wipe off any remaining
cleaner or dirt. Make sure the Seal Rings and
Spark Plug are completely clean and clear of de-
bris. Repeat Step 3 to remove any heavy deposits
or remaining residue.
Step 3
Thoroughly lubricate the Seal Rings with Paslode
Cordless Lubricating Oil, part #401482. Make
sure oil is applied evenly around entire
Seal Ring.
Set the Handle/Cylinder Head Assembly aside.
Note:
Paslode Cordless Lubricating Oil is specially
formulated for use in the Paslode Cordless
Nailer. The use of other types of lubri-
cants may cause rapid build-up of combustion
residue or result in premature part failure.
Cylinder Head
Framing
DO NOT LET OVER SPRAY OR DIRTY
Before reassembly, ensure the position of the
away from each other, after lubricating.
gap of the 2 X seal rings are 180 degrees, facing

5
Motor Assembly

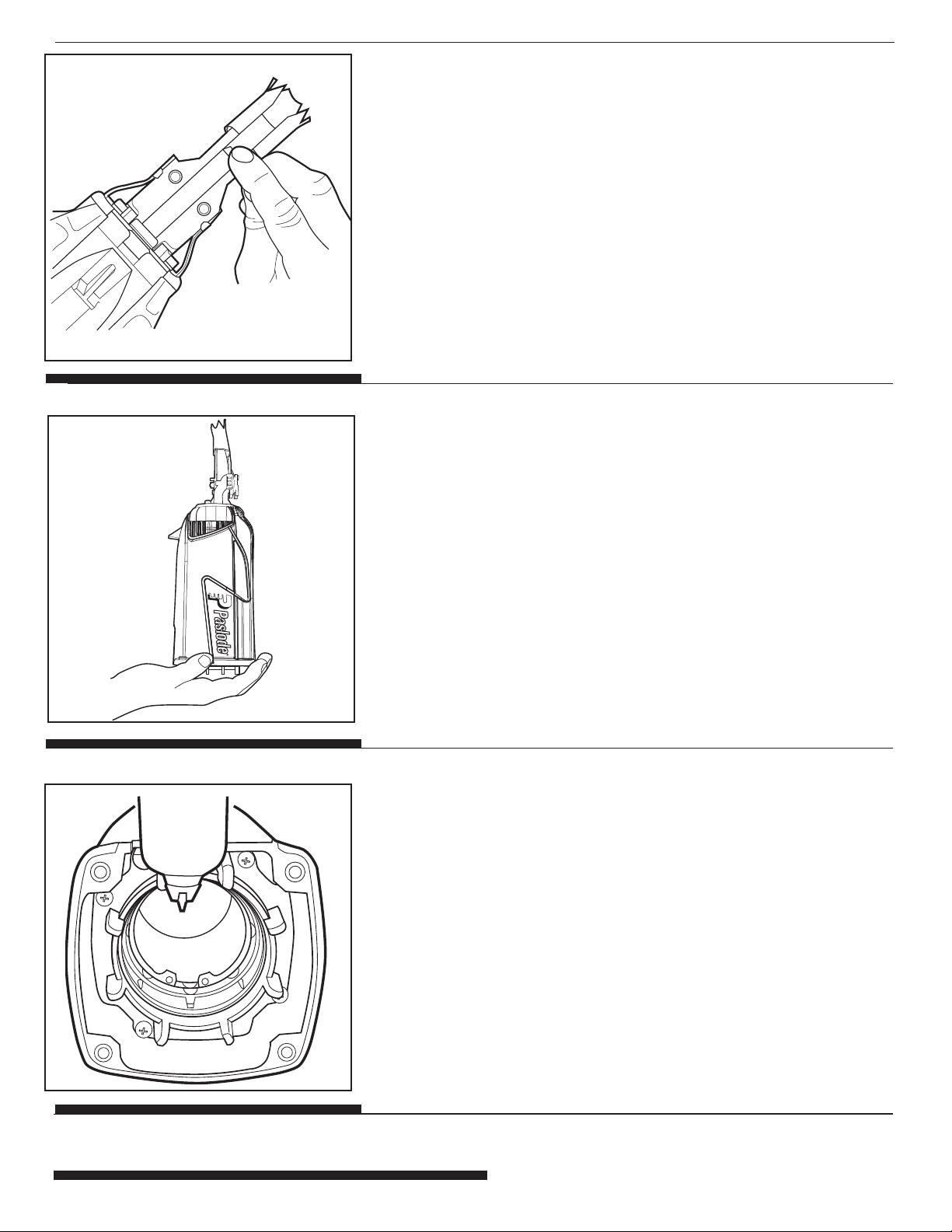

Step 1
Push the Piston Assembly to the "down" position
using the handle portion of the screwdri ver or a clean
piece of wood.
Step 2
Spray a liberal amount of Cordless Tool Cleaner into
the inside of Sleeve and Combustion Chamber. Invert
Motor Assembly, and let excess cleaner and dirt drain
Step 3
Using a clean area of a lint-free rag, wipe off any
remaining cleaner or dirt. Repeat Step 2 to remove
any heavy deposits or remaining residue.
out.

6
Motor Assembly

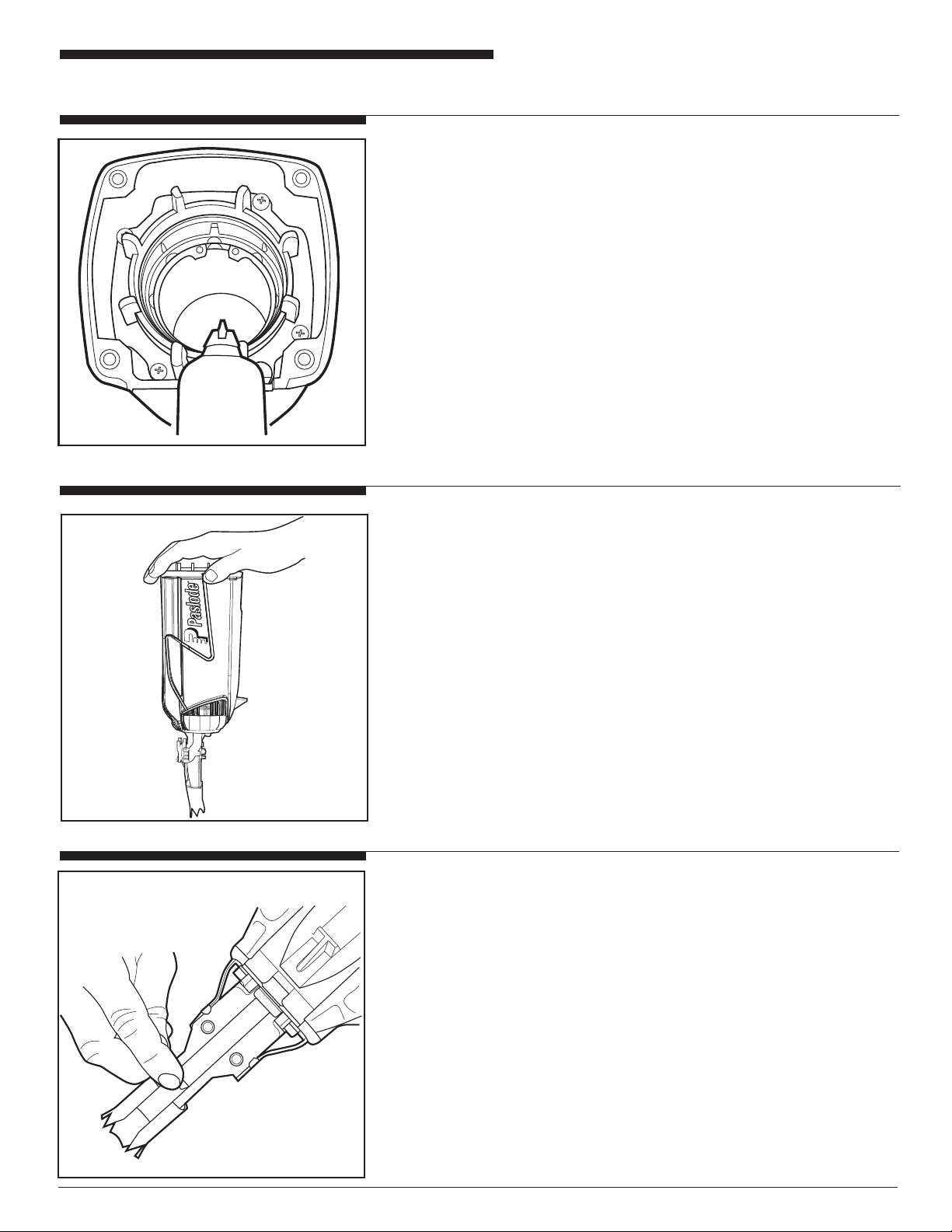

Step 4
With Motor Assembly tilted up, squeeze 4-5 drops
of oil into Sleeve (Area "A") and 5-6 drops onto lower
lip of Combustion Chamber (Area "B"). Rotate
Motor Assembly while oiling to ensure oil is evenly
distributed around Sleeve
and lip. See Tool Cutaway
Illustration,page 7.
Step 5
Hold Motor Assembly upright, and push down and
release several times to allow oil on lower lip of
Combustion Chamber to be evenly distributed.
Step 6
Manually push the Driver Blade up and down to
distribute the oil in the Sleeve evenly.
Before reassembly, manually push the driver
back up to the top.

7
Motor Assembly

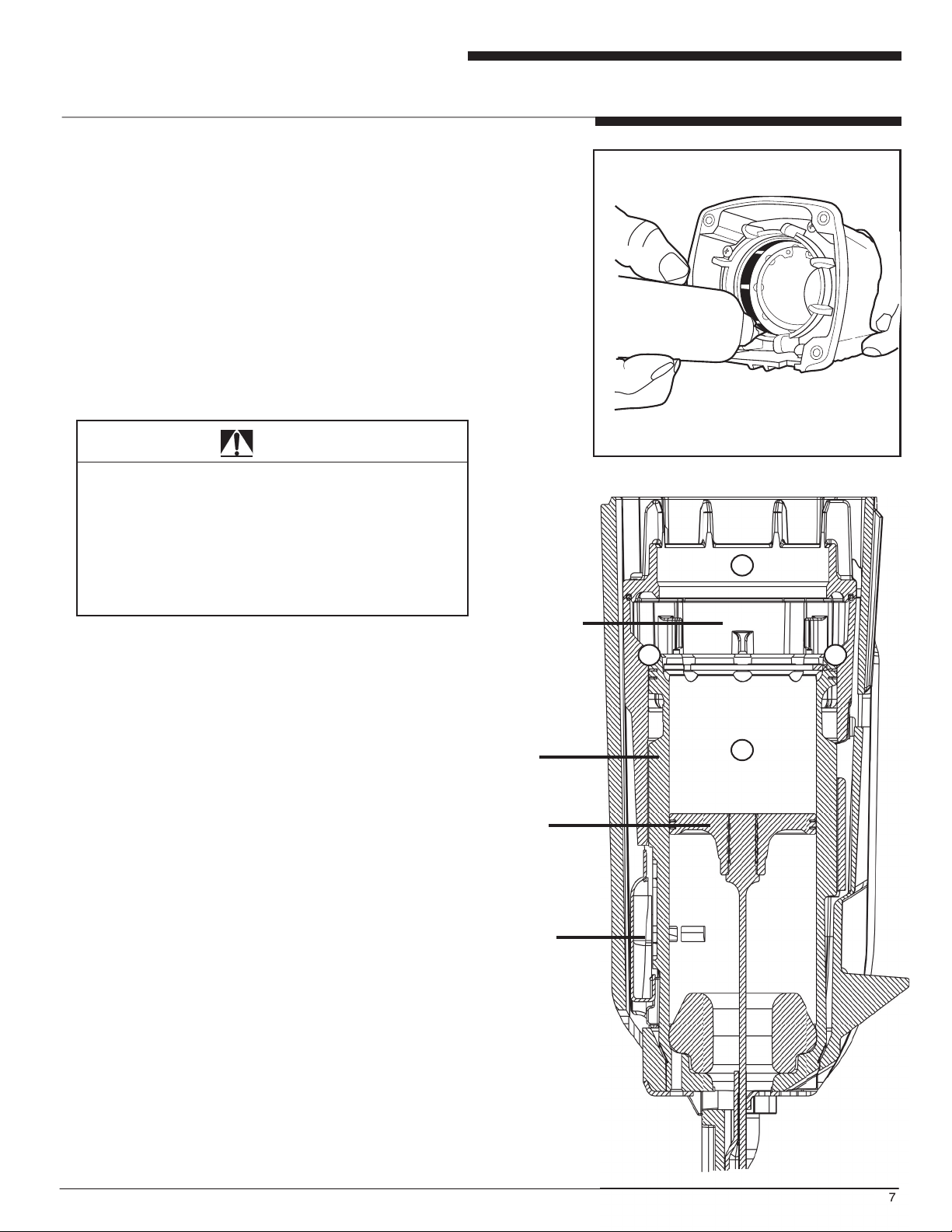

Step 7
Tilt the Motor Assembly upright, and apply 3-4
drops of Paslode Cordless Lubricating Oil evenly
spaced around the top of the Combustion Chamber
(Area "C"). Spread the oil using your fingertip.
Step 8
Reassemble the
Paslode Cordless Framing Nailer
following disassembly Steps 1-3, page 2 i n Reverse
order.
DANGER
Do not attempt to operate the tool unless the head
screws, filter and cap are securely attached to the
housing. Operating the Paslode Cordless Framing
nailer with loose or missing head screws can result
in the escape of burning gases, tool damage, and
injury to tool user and property.
Combustion
Chamber
Sleeve
Piston
Assembly
"Mid-Check"
Area
C
B
B
A
NOTE: After the tool is completely
assembled and all screws are tightened,
test the tool for proper operation. Some
smoke may be noticeable from the
exhaust ports on the first few cycles as
excess oil is burned off. Consult the
Operating Manual for instructions if the
tool malfunctions.

8
The maintenance interval for cleaning the Paslode
Cordless Framing Nailer will vary depending upon
the number of nails driven, and the operating con-
ditions under which the tool is used. When the
Paslode Cordless Framing Nailer is
dirty environment or at high nailing rates for extend-
ed periods,cleaning should be performed at
intervals.

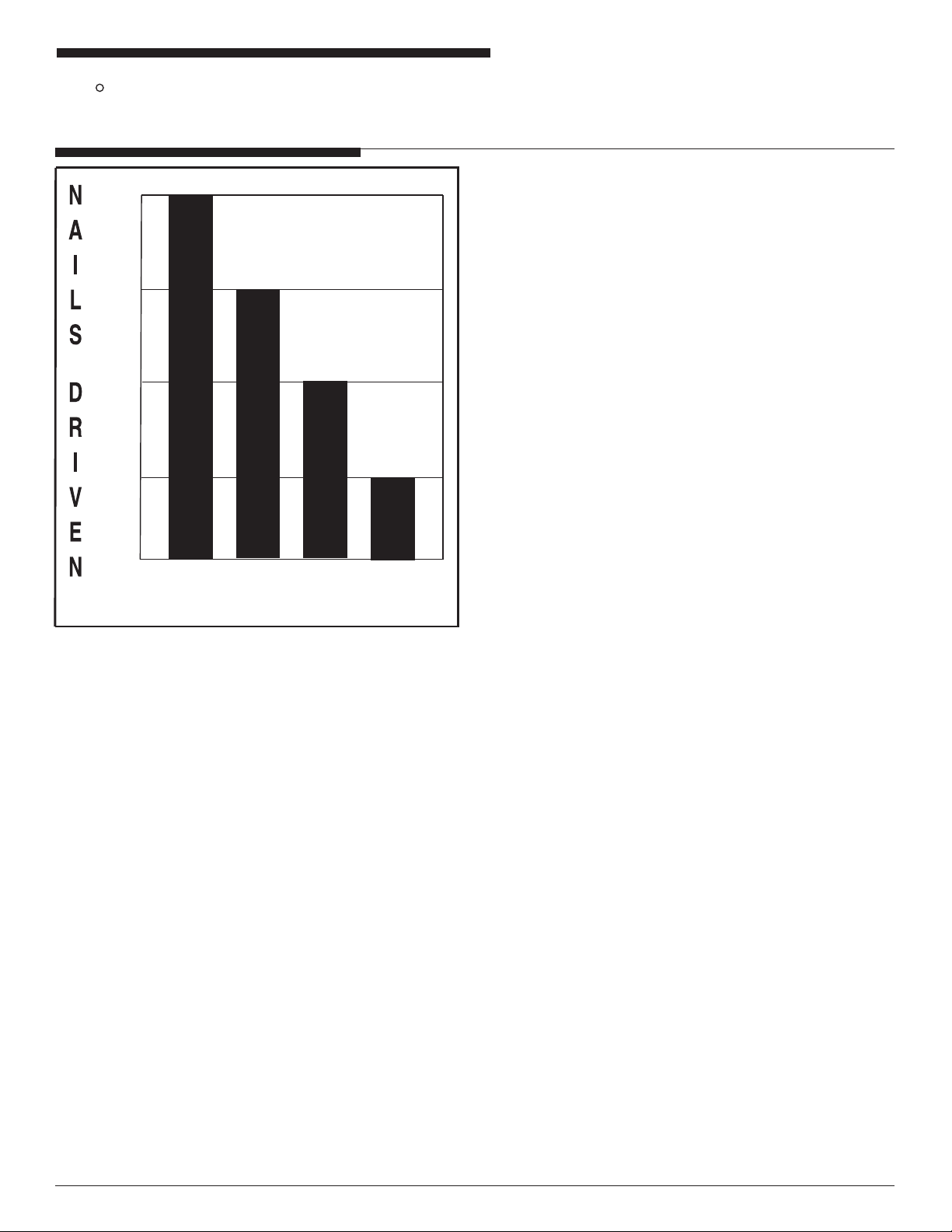

Paslode has developed this chart as a guideline to
assist you in establishing the proper cleaning
schedule for the type of use the tool is getting. If
find that the suggested cleaning interval is al-
the tool to become excessively dirty between
cleanings, reduce the interval to the next shorter
frequency. If it is apparent that the Paslode Cord-
less Frami ng Nailer is not in need of cleaning
at the scheduled time, increase the interval to the
next longer period.
If you have any questions regarding this chart or any
of the instructions in this cleaning procedure, contact
your Paslode representative for assistance.
30 Cordless Framing Nailer
Cleaning Procedure
Printed in USA © 2015, Illinois Tool Works Inc.
OPERATING CONDITIONS
CLEAN DIRTY
MODERATE VERY DIRTY
50000
40000
0
30000
20000
used in a
shorter
you
lowing
120 Travail Road.Markham, ONL3S 3J1
www.paslode.ca
Canada
A Division of ITW Australia Pty Ltd
ABN 63 004 235 063
PO Box 914
Ingleburn,1890
www.paslode.com.au
Australia
A Division of ITW New Zealand Ltd
PO Box 100 303 NSMC
Aukland, New Zealand
www.paslode.co.nz
New Zealand
USA
An Illinois Tool Works Co.
155 Harlem Avenue
Glenview, IL 60025
www.paslode.com
P
P P P

9
Clavadora Paslode 30
°
Cordless
Procedimiento de limpieza
Para comenzar, necesita lo siguiente:
Herramienta Limpiador Aceite lubricante Paslode®
Pieza N°401482
Pieza N°219348
Pieza N°401331
5/32" Hex Key Wrench
1
Este procedimiento representa una forma sencilla pero
eficiente de limpiar su clavadora para que mantenga
un funcionamiento confiable. La limpieza y la lubri-
cación regulares de la clavadora también prolongan la
duración de las piezas que la forman y permiten
una máxima potencia para clavar.
Para poder limpiar su clavadora, sólo necesita una
herramienta, la llave Allen (llave de cabeza hexago-
nal) de 5/32 plg. que se entrega junto con su
clavadora Impulse.
Paslode recomienda que use un limpiador en aerosol,
tal como el "limpiador de seguridad" Paslode (No.
219348). Este limpiador está disponible a través de su
representante Paslode.
Si un tipo de desengrasador distincto al recomen-
dado es usado, asegúrese que esto no dañará el
plástico, las gomas o los componentes eléctricos.
Daño químico a éstos los materiales o los compo-
nentes pueden causar el instrumento sea hecho
inoperable.
Aunque limpiadores de seguridad generalmente redu-
cen el riesgo de fuego y son mas estable queotros
limpiad-ores, no deben ser usados sin cuidado.
Siempre sigua las instrucciones de la fabrica y no use
el limpiador en la clavadora hasta que la herramienta
este enfriada.

10
PELIGRO
Se deben guitar todos los sujetadores, el cartucho de gas y ta
batería antes de reparar la herramienta.

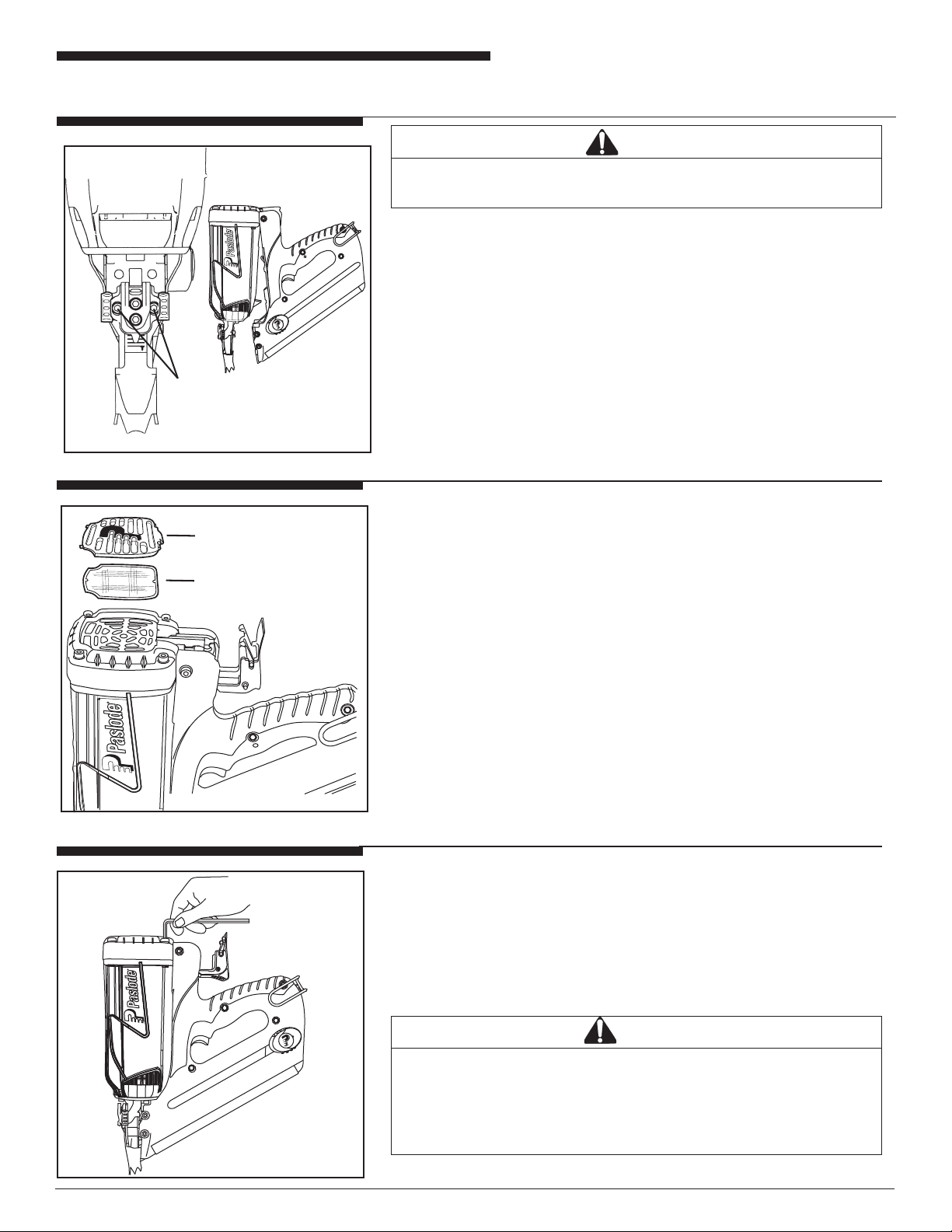

Paso 1
Usando la llave Allen de 5/32 plg. (#401331) quite el
conjunto del mango y el mecanismo de alimentacion:
destornille los dos tornillos de casquete de boca
tubular #10-24 x 1-1/8 plg. y tire suavemente el
conjunto del mango y el mecanismo de alimentacion
alejándolo del conjunto del motor.
Paso 2
Quite la cubierta y el filtro. Limpie los con aqua con
javon o con Paslode's Degreaser Cleaner.
Paso 3
Quite la tapa y el filtro y destornille los cuatro tornillos
de casquete de boca tubular #10-24.
Conjunto del mango y el mecanismo de alimentacion
2
Tornillos
PELIGRO
Nunca se debe hacer funcionar la clavadora a menos que los
cuatro tornillos de cabeza hueca estén apretados firmemente
en la tapa del cilindro. Si no se observa esta advertencia,
pueden ocasionarse daños a la herramienta, incendio y
heridas personales.
Cubierta
Filtro

11
Conjunto del mango y el mecanismo de alimentacion
Paso 4
Tire suavemente del mango y el mecanismo de
alimentacion alejándolo del conjunto del motor y
levántelo hasta que el ventilador libre el conjunto
de la cámara de combustión. PRECAUCION:
Trabaje con cuidado para asegurarse de que el
ventilador no raspe la cámara de combustión.
Además, tenga cuidado al colocar el conjunto del
mango sobre la mesa de trabajo para que no se
dañen las aspas delventilador ni se doble el eje
del motor del ventilador.
Ahora ha separado la herramienta en las tres
principales conjuntos que la forman, permitiendo
el acceso a las áreas que requieren limpieza y
lubricación periódicas.
3

Paso 1
Aplique limpiador de seguridad a la tapa del
cilindro. Permita que se escurran la suci edad y
los depósitos. ¡NO PERMITA QUE EL LIMPIADOR
SUCIO SE META EN EL MANGO!
Paso 2
Limpie el limpiador o la suciedad que qi eden con
un trapo l impio y sin borra. Asegúrese de que la
bujia de encendido y los "seal rings" estén
completamente limpios y sin depósitos. Repita el
paso 3 para eliminar cualquier depósito o residuo
que aún estén presentes.
Paso 3
Lubrique ligeramente los "seal rings" con aceite
lubricante Paslode Cordless N°401482.
de aplicar el aceite lubricante de manera
uniforme alrededor del "O-Ring".
conjunto de la tapa del cilindro y el mango a
un lado.
Nota:
El aceite lubricante Paslode Cordless está especialmente
formulado para usarse con la clavadora. El uso de otros
tipos de lubricantes puede causar una acumulación rápida
de residuos de la combustión o la descompostura prematura
de
las piezas.
Tapa del cilindro
4
Ase-
gúrese
Coloque el
Antes de volver a montar, asegurar la posición de
frente a unos de otros, después de la lubricación.
la brecha de los anillos de sello 2 X son 180 grados,

13
Paso 1
Oprima el conjunto del pistón hasta la posición
abajo con el mango de un martillo o con un pedazo
limpio de madera.
Paso 2
Aplique una buena cantidad de limpiador de se-
gur
idada dentro de la manga y de la cámara de
combustión. Voltee hacia abajo el conjunto del
motor y permita que se escurran el exceso de
limpiador y la suciedad.
Paso 3
Con un trapo limpie y sin borra, limpie el limpiador
o la suciedad que aún queden. Repita el paso 2
quitar cualquier depósito o residuo.
Conjunto del motor
5
para

14
Conjunto del motor
Paso 4
Con el conjunto del motor hacia arriba, ponga
entre 4y 5 gotas de aceite lubricante en la manga
(Area "A") y des 5 a 6 gotas en el labio inferior
de la cámara de combustión (Area "B"). Gire el
conjunto del motor mientras aplica las gotas de
aceite para asegurarse de que el aceite se dis-
por la camisa y el labio. Consulte la illus-
tración del interior del la herramienta, en la pagina 7.
Paso 5
Sostenga el conjunto del motor hacia arriba y
oprima y suelte varias veces para permitir que el
aceite se distribuye uniformemente per el labio
inferior de la cámara de combustión.
Paso 6
Empuje con la mano la hoja del impulsador hacia
arriba y hacia abajo para distribuir el aceite uni-
formemente por la camisa.
6
tribuye
Antes de volver a montar, empujar manualmente
el controlador de nuevo hasta la parte superior.

15
Conjunto del motor
Paso 7
Incline el conjunto del motor y aplique entre 3 y 4
gotas de aceite lubricante Paslode Cordless
uniformemente alrededor de la parte superior de la
camara de combustión (area "C"). Disperse el
aceite con el dedo.
Paso 8
Vuelva a armar la clavadora siguiendo, en orden
Inverso, los pasos del 1 al 3 en la página 2.
PELIGRO
Camisa
Conjunto
del pistón
Area
intermedia
Cámara
de combustión
7
A
BB
C
No trate de usar la clavadora menos que el con-
junto de la tapa esté sujeto firmente al bastidor.
Si usa la clavadora cuando el conjunto de la tapa
esté suelto, o cuando no lo tenga instalado, los
gases de combustión pueden escapar, la herra-
mienta se puede dañar, puede causar daños a la
propiedad y lesiones a quien la usa.
NOTA: Después de que haya vuelto a armar
completamente la herramienta y de que haya apre-
tado todos los tornillos, compruebe si la herra-
mienta funciona correctamente. Es posible que vea
salir algo de humo de los puertos de escape
durante los primeros ciclos, mientras sequema el
exceso de aceite. Revise el manual del propietario
para consultar las instrucciones de avenias en la
herramienta.

16
El intervalo de mantenimiento para limpiar la clav-
adora Paslode Cordless varia dependiendo del
número de clavos instalados y de las
de operación en las que se use la herramienta.
Si usa la clavadora Paslode Cordless en un
iente sucio o durante largos períodos, debe
limpiarla a intervalos más cortos.

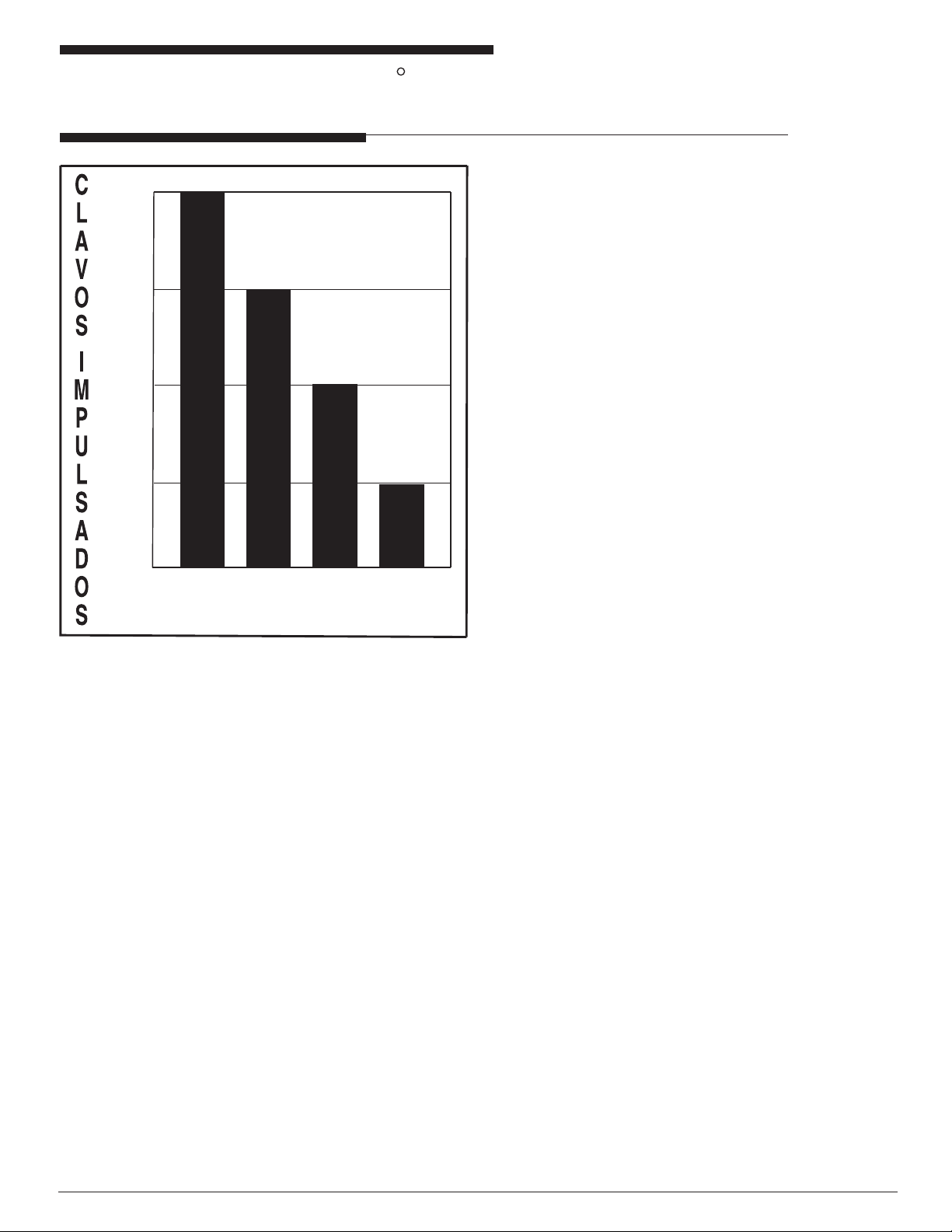

Paslode desarrolló esta tabla como una guía para
ayudarlo a establecer el programa de limpieze
apropiado según el uso que le dé a la herramienta.
Si se da cuenta de que el intervalo de limpieza
sugerido permite que la herramienta se ensucie
demasiado entre las limpi ezas programadas, re-
duzca el intervalo a la frecuencia menor sugerida.
Si es aparente que la clavadora Paslode Cordless
no necesita limpieza en el momento sugerido,
aumente los intervalos al siguiente período.
Si tiene alguna pregunta con respecto a esta tabla
o a cualquier instrucción en este procedimiento de
limpieza, póngase en contacto con su representante
de Paslode.
Clavadora Paslode 30 Cordless
Procedimiento de limpieza
CONDICIONES DE OPERACIÓN
LIMPIAS SUCIAS
MODERADAS MUY SUCIAS
50000
40000
0
30000
20000
condiciones
amb
120 Travail Road.Markham, ONL3S 3J1
www.paslode.ca
Canada
A Division of ITW Australia Pty Ltd
ABN 63 004 235 063
PO Box 914
Ingleburn,1890
www.paslode.com.au
Australia
A Division of ITW New Zealand Ltd
PO Box 100 303 NSMC
Aukland, New Zealand
www.paslode.co.nz
New Zealand
USA
An Illinois Tool Works Co.
155 Harlem Avenue
Glenview, IL 60025
www.paslode.com
P
P P P

7
Imprimé au États-Unis © 2015, Illinois Tool Works Inc.
Procédure de nettoyage de la cloueuse à
CONDITIONS D'EXPLOITATION
PROPRE SALE
MODÉRÉ TRÈS SALE
50000
40000
0
30000
20000
L’intervalle d’entretien pour le nettoyage de la
cloueuse à charpente sans fil à Paslode dépendra
du nombre de clous enfoncés, et des conditions
d’opération durant le fonctionnement de l’outil.
Lorsque la cloueuse à charpente sans fil à Paslode
est utilisée dans des conditions d’environnement
extrême ou à des rythmes élevés de clouage pour
des périodes prolongés, le nettoyage devrait être
effectué à des intervalles plus courts.
Paslode a mis au point ce tableau comme guide
pour vous aider à établir une bonne cédule
d’entretien pour le genre d’usage subi par l’outil. Si
l’on découvre que l’intervalle de nettoyage suggéré
permet un surplus d’accumulation de saleté entre les
nettoyages, réduire l’intervalle de nettoyage au cycle
suivant le plus rapproché. Si l’on découvre que la
cloueuse à charpente sans fil Paslode ne nécessite
pas de nettoyage, augmenter l’intervalle de nettoy-
age au cycle suivant plus prolongé.
Si vous avez des questions se rapportant à ce
tableau ou aux instructions de cette procédure de
nettoyage, contactez votre représentant Paslode
pour plus de détail.
120 Travail Road.Markham, ONL3S 3J1
www.paslode.ca
Canada
A Division of ITW Australia Pty Ltd
ABN 63 004 235 063
PO Box 914
Ingleburn,1890
www.paslode.com.au
Australia
A Division of ITW New Zealand Ltd
PO Box 100 303 NSMC
Aukland, New Zealand
www.paslode.co.nz
New Zealand
USA
An Illinois Tool Works Co.
155 Harlem Avenue
Glenview, IL 60025
www.paslode.com
P
P P P

C
B
B
A
6
Bloc moteur
Étape 7
Étape 8
DANGER
Chambre de
combustion
Chemise de
cylindre
Assemblage
piston
Pencher le moteur à la verticale et appliquer 3 à 4
gouttes, espacées également, d’huile
Paslode pour outils sans autour du haut de la
chamb re de combustion (section C). Répand re
l’huile à l’aide du bout d’un doigt.
Zone de gaz
d’échappement
Remonter la cloueuse à charpente sans à
Paslode en suivant les étapes 1-2, en page 2, en
ordre inversé.
Ne pas essayer d’opérer l’outil sans que les vis
d’assemblage, le et couvercle ne soient
fermement en place sur le boîtier. L’opération de la
cloueuse à charpente sans Paslode avec des
vis dévissées ou manquantes pourrait causer la
fuite de gaz brulant, des dommages à l’outil, ainsi
que des blessures à l’opérateur autant que des
dommages à la propriété.
NOTE: Après avoir remonté l’outil et s’assurer
que toutes les vis soient bien vissées,
l’outil pour s’assurer de son bon fonc -
tionnement. Une fumée pourrait émaner des
sorties d’échappement pour les premiers
cycles jusqu’à ce que l’excès d’huile soit brulé.
Consulter le manuel de l’opérateur si l’outil
donne un mauvais fonctionnement.

5
Bloc moteur
Étape 4
Étape 5
Étape 6
Avec le bloc moteur incliné vers le haut, presser 4
à 5 gouttes d’huile dans la chemise de cylind re
(section A) et 5 à 6 gouttes dans la lèvre inférieu re
de la chamb re de combustion (section B). Pivoter
le bloc moteur en l’huilant pour assu rer une distri
bution égale de l’huile dans la chemise et la lèv re.
Voir le schéma de vue en coupe de l’outil en page
7.
Tenir le bloc moteur à la verticale, pousser vers le
bas et relâcher plusieurs fois pour bien distribuer
l’huile également sur la lèvre inférieu re de la cham
bre de combustion.
Pousser manuellement la lame guide vers le haut et
le bas pour distribuer l’huile également dans la
chemise de cylindre.
Avant le remontage, pousser manuellement le pilote
de retour au sommet.

4
Bloc moteur
Étape 1
Étape 2
Étape 3
Pousser l’ensemble de piston à la position basse en
utilisant le manche d’un tournevis ou un bloc de bois
propre.
Vaporiser géné reusement du nettoyeur à outils sans
dans la chemise de cylind re et la chamb re de combus -
tion. Inverser le bloc moteur et laisser couler l’excès
de nettoyeur et la saleté.
En utilisant une section propre d’un linge sans
charpie, essuyer tout résidu de nettoyeur et de saleté.
Répéter l’étape 2 pour enlever tous dépôts tenaces ou
résiduels.
