PCE-CT 80 Dickenmessgerät | Coating Thickness Gauge
Bedienungsanleitung
User Manual
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 6 August 2019
v1.0
Deutsch
English

© PCE Instruments
Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Spezifikationen...................................................................................... 2
2.1 Technische Spezifikationen .............................................................................................. 2
2.2 Lieferumfang .................................................................................................................... 3
2.3 Zubehör ........................................................................................................................... 3
3Systembeschreibung............................................................................4
3.1 Messgerät ........................................................................................................................ 4
3.2 Anschlüsse ....................................................................................................................... 4
3.3 Display ............................................................................................................................. 5
3.4 Funktionstasten ................................................................................................................ 5
4Vorbereitung.......................................................................................... 6
4.1 Stromversorgung .............................................................................................................. 6
4.2 Inbetriebnahme ................................................................................................................ 6
4.3 Optionen .......................................................................................................................... 6
5Betrieb.................................................................................................... 7
5.1 Kalibrieren ........................................................................................................................ 8
5.2 Messen ............................................................................................................................ 9
5.3 Weitere Messfunktionen ..................................................................................................10
6Garantie................................................................................................13
7Entsorgung..........................................................................................13

© PCE Instruments
English
Contents
1Safety notes.........................................................................................14
2Specifications......................................................................................15
2.1 Technical specifications ..................................................................................................15
2.2 Delivery contents .............................................................................................................16
2.3 Optional accessories .......................................................................................................16
3System description.............................................................................17
3.1 Device .............................................................................................................................17
3.2 Interfaces ........................................................................................................................17
3.3 Display ............................................................................................................................18
3.4 Function keys ..................................................................................................................18
4Getting started..................................................................................... 19
4.1 Power supply ..................................................................................................................19
4.2 Preparation .....................................................................................................................19
4.3 Options ...........................................................................................................................19
5Operation .............................................................................................20
5.1 Calibration .......................................................................................................................21
5.2 Measurement ..................................................................................................................22
5.3 Further functions .............................................................................................................23
6Warranty...............................................................................................26
7Disposal ...............................................................................................26

© PCE Instruments
1
Deutsch
1 Sicherheitsinformationen
Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung
entstehen, entbehren jeder Haftung.
• Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.
• Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.
• Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.
• Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland
GmbH vorgenommen werden.
• Benutzen Sie das Messgerät nie mit nassen Händen.
• Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
• Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine
Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.
• Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör
oder gleichwertigem Ersatz verwendet werden.
• Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.
• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
• Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen
überschritten werden.
• Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.

© PCE Instruments
2
Deutsch
2 Spezifikationen
2.1 Technische Spezifikationen
Spezifikationen des Messgeräts PCE-CT 80
Spezifikation
Erläuterung
Messbereich
Sensorabhängig, s. Sensortabelle
Genauigkeit
Sensorabhängig, s. Sensortabelle
Auflösung
0,1 µm (<100 µm)
1 µm (>100 µm)
Messbare
Werkstoffe
Magnetische Werkstoffe (Eisen, Stahl…)
Nicht magnetische Werkstoffe (Farben, Kunststoffe, Keramik…)
Min. Krümmungsradius
konvex
5 mm
Min. Krümmungsradius
konkav
25 mm
Min. Messfläche
Ø 17 mm
Min. Schichtdicke
0,2 mm (magnetische Werkstoffe)
0,05 mm (nicht magnetische Werkstoffe)
Sondenmodus
Automatischer Modus mit Werkstofferkennung (Fe + NFe)
Magnetmodus (Fe)
Wirbelstrommodus (NFe)
Messmodus
Einzelmessung
Kalibrierung
Mehrpunktkalibrierung (1 … 4 Punkte für jede Gruppe)
Nullpunktkalibrierung
Einheiten
µm / mm / mils
Datenübertragung
Datenübertragung über USB 2.0
Speicher
Eine Messgruppe (DIR Modus), die beim Ausschalten verloren
geht
Vier Messgruppen mit automatischer Speicherung und max.
2000 Messwerten (GEN Modus)
Hinweis: Jede Messgruppe verfügt über individuelle Statistiken,
Alarmgrenzwerte und Kalibrierung
Statistikfunktionen
Anzahl der Messwerte, Mittelwert, Minimum, Maximum,
Standardabweichung
Alarm
Anzeige bei Über- bzw. Unterschreiten der einstellbaren oberen
und unteren Alarmgrenzen
Betriebsdauer
Automatischer Abschaltmodus
Spannungsversorgung
3 x 1,5 V AAA Batterien
Display
128 x 128 LCD Anzeige
Anzeige
Batteriestatus
Fehlererkennung
Betriebsbedingungen
0 °C… +50 °C
20 %... 90 % r. F. nicht kondensierend
Lagerbedingungen
-10 °C… +60 °C
20 %... 90 % r. F. nicht kondensierend
Abmessungen
143 x 71 x 37 mm (L x B x H)
Gewicht mit Sensor
ca. 271 g

© PCE Instruments
3
Deutsch
Spezifikationen der wählbaren Sensoren
Spezifikation
Erläuterung
Typ
Ø [mm]
Messbereich [µm]
Genauigkeit
PCE-CT 80-FN0,5
17
Fe: 0 … 500
NFe: 0 … 500
±(1 % v. Mw. + 1 µm)
PCE-CT 80-FN1,5
17
Fe: 0 … 1500
NFe: 0 … 1500
±(2 % v. Mw. + 1 µm)
PCE-CT 80-FN2
17
Fe: 0 … 2000
NFe: 0 … 2000
±(2 % v. Mw. + 1 µm)
PCE-CT 80-FN2,5
17
Fe: 0 … 2500
NFe: 0 … 2500
±(2 % v. Mw. + 1 µm)
PCE-CT 80-FN3
17
Fe: 0 … 3000
NFe: 0 … 3000
±(2 % v. Mw. + 1 µm)
PCE-CT 80-F5N3
17
Fe: 0 … 5000
NFe: 0 … 3000
±(2 % v. Mw. + 1 µm)
2.2 Lieferumfang
1 x Schichtdickenmessgerät PCE-CT 80
1 x Sensor FN1,5
3 x AAA Batterien
1 x Transportkoffer
1 x Satz Standardfolien
1 x Kalibrierplatten (Fe und NFe)
1 x Bedienungsanleitung
2.3 Zubehör
Sensor PCE-CT 80-FN0,5
Sensor PCE-CT 80-FN2
Sensor PCE-CT 80-FN2,5
Sensor PCE-CT 80-FN3
Sensor PCE-CT 80-F5N3
PC Software mit Datenkabel

© PCE Instruments
4
Deutsch
3 Systembeschreibung
3.1 Messgerät
1. LC Display 4. Folientastatur
2. LED rot 5. Sensor
3. LED grün
3.2 Anschlüsse
1. Sensorbuchse 2. Micro-USB 2.0 Anschluss

© PCE Instruments
5
Deutsch

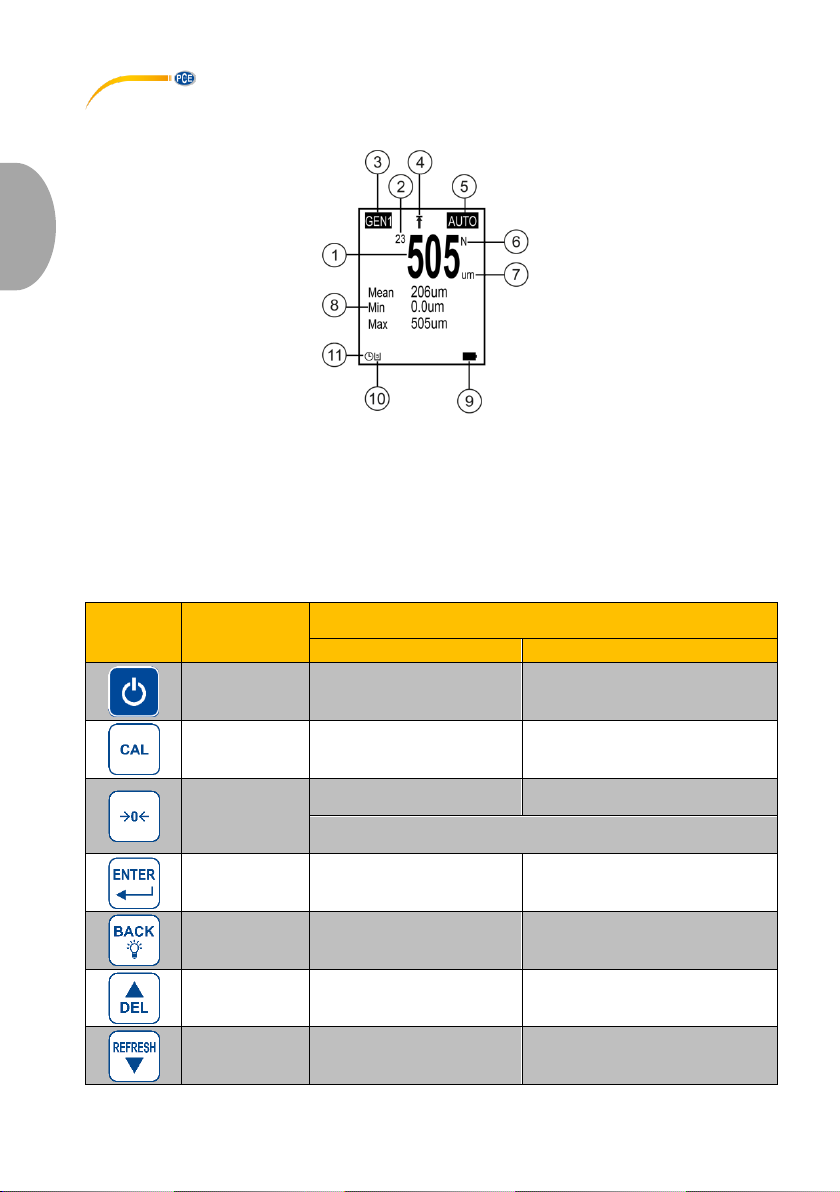

3.3 Display
1. Messwert 7. Einheit
2. Anzahl Messwerte 8. Statistik (Mittelwert, Minimum, Maximum)
3. Speichergruppe 9. Batteriestatus
4. Grenzwertanzeige 10. USB Kommunikationsstatus
5. Sensormodus 11. Automatische Abschaltung
6. Materialeinstellung
3.4 Funktionstasten
Taste
Bezeichnung
Funktionen
Messmodus
Menümodus
Ein/Aus
Ein/Aus (2 s)
Ein/Aus (2 s)
Kalibrieren
Kalibrierung starten und
beenden
/
Nullpunktkali-
brierung
Nullpunktkalibrierung
starten und beenden
Direkt zurück in den Messmodus
Beim Gerätestart gedrückt halten, um das Messgerät auf
Werkseinstellungen zurückzusetzen
Enter
Menü öffnen
Sichern, Auswählen, Bestätigen
Zurück
Hintergrundbeleuchtung
ein/aus
Abbrechen, Zurück, Beenden
Auf
Löschen von Messwerten
Nach oben, Wert erhöhen
Ab
Bildschirm aktualisieren
Nach unten, Wert verringern

© PCE Instruments
6
Deutsch
4 Vorbereitung
4.1 Stromversorgung
Als Stromversorgung werden drei AAA-Alkalibatterien benötigt. Bevor Sie die Batterien tauschen,
schalten Sie das Gerät aus. Das Batteriefach befindet sich auf der Rückseite des Geräts und ist
mit zwei Schrauben gesichert. Lösen Sie die Schrauben, heben Sie die Abdeckung ab, legen Sie
die Batterien wie gekennzeichnet ein und verschließen Sie das Batteriefach wieder, indem Sie
die Schrauben anziehen.
4.2 Inbetriebnahme
Um das Gerät zu starten, drücken Sie , bis das Display reagiert. Das Messgerät zeigt nach
dem Laden den Messbildschirm an. Zum Ausschalten drücken Sie . Verbinden Sie den im
Lieferumfang enthaltenen Sensor FN1,5 mit der Anschlussbuchse des Geräts. Achten Sie dabei
auf die korrekte Positionierung des Steckers (Pfeil muss von Gerätevorderseite zu sehen sein).
4.3 Optionen
Um die Standardeinstellungen zu ändern, müssen Sie in das Untermenü „Optionen“ navigieren.
Gehen Sie dafür wie folgt vor:
1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Optionen“ und bestätigen Sie
mit .
3. Navigieren Sie mit zu den gewünschten
Einstellungen und bestätigen Sie mit .
4. Wählen Sie mit ein Element aus und bestätigen Sie
mit .
Einstellung
Element
Erläuterung
Messmodus
Einzeln
Aufnahme einzelner Messwerte
Speichermodus
DIR,
GEN
Block 1,
Block 2,
Block 3,
Block 4
DIR (Direkt):
Die Daten gehen beim Ausschalten des Geräts verloren. Bei
vollem Speicher werden die letzten Messwerte gelöscht.
GEN (Block 1-4):
Die Daten werden in einem der 4 Blöcke abgespeichert und
gehen beim Ausschalten nicht verloren. Bei vollem Speicher
kann weiter gemessen werden, jedoch wird „fl“ angezeigt
und die Messwerte werden nicht gespeichert.
Sensormodus
Auto, FE, N-
FE
Auto:
Das Untergrundmaterial wird automatisch erkannt.
FE:
Es kann nur auf magnetischen Materialien gemessen
werden.
N-FE:
Es kann nur auf nicht-magnetischen Materialien gemessen
werden.
Wenn ein magnetisches Material erkannt wird, zeigt das
Gerät ein „F“ an, bei nicht magnetischen Materialien ein „N“.

© PCE Instruments
7
Deutsch
Einstellung
Element
Erläuterung
Einheit
µm, mils,
mm
Auswahl der Einheit des Messgeräts
Geschwindigkeit
Normal,
Schnell
Je höher die Geschwindigkeit, desto geringer ist die
Genauigkeit.
Sprache
Englisch,
Deutsch,
Russisch,
Chinesisch
Auswahl zwischen 4 verschiedenen Sprachen
Autom. Abs.
Deaktivieren
Aktivieren
Nach längerer Nichtbenutzung schaltet das Gerät
automatisch ab. Vor dem Abschalten gibt das Gerät
mehrere Pieptöne ab. Der Benutzer kann durch Drücken
einer beliebigen Taste den Vorgang abbrechen.
5 Betrieb
Vor der Durchführung einer Messung oder Kalibrierung sollten Sie die Einflüsse kennen, die die
Messgenauigkeit beeinflussen können. Die möglichen Einflüsse sind in der folgenden Tabelle
aufgeführt.
Messeinfluss
Messprinzip
Empfehlung
Magnetisch
Wirbelstrom
Magnetische
Eigenschaften
x
Kalibrierung durchführen
Elektrische
Eigenschaften
x
Kalibrierung durchführen
Materialradius
x
x
Kapitel 2.1
Kalibrierung durchführen
Materialstärke
x
x
Kapitel 2.1
Kalibrierung durchführen
Größe der Messfläche
x
x
Kapitel 2.1
Kalibrierung durchführen
Oberflächenrauheit
x
x
Position und Form
x
x
Probenverformung
x
x
Nicht auf zu weichen oder zu
dünnen Messobjekten messen
Klebstoff
x
x
Sensor und Messoberfläche reinigen
Starke Magnetfelder
x
Starke Magnetfelder vermeiden
Temperatur und
Luftfeuchtigkeit
x
x
Bei den gleichen Umgebungs-
bedingungen neu kalibrieren
Messvorgänge
x
x
Kapitel 5.1.3
Niedriger Batteriestatus
x
x
Batterie wechseln
Sensorverschleiß
x
x
PCE Instruments kontaktieren

© PCE Instruments
8
Deutsch
5.1 Kalibrieren
Eine Kalibrierung (Nullpunkt / Mehrpunkt) ist vor jeder Messung einer neuen Probe erforderlich.
Dabei müssen die Materialeigenschaften und der Krümmungsradius der unbeschichteten
Kalibrierfläche so ähnlich wie möglich zur Probe sein. Nicht nur, aber vor Allem bei Messungen
an Ecken und Kanten kleiner Teile sollte darauf geachtet werden, dass an möglichst ähnlichen
Stellen kalibriert bzw. gemessen wird. Der Krümmungsradius, die Mindestschichtdicke und der
Mindestmessbereich aus Kapitel 2.1 sollten eingehalten werden. Das Gerät bietet eine
Nullpunktkalibrierung und eine Mehrpunktkalibrierung. Jede Speichergruppe verfügt über eine
individuelle Nullpunkt- und Mehrpunktkalibrierung. Die zuvor aufgenommenen Messwerte werden
durch eine neue Kalibrierung nicht beeinflusst.
5.1.1 Nullpunktkalibrierung
Bei der Nullpunktkalibrierung wird die Kalibrierung auf einer unbeschichteten Kalibrierfläche
durchgeführt. Wenn es keine Möglichkeit gibt, auf der Probe zu kalibrieren, nutzen Sie die
mitgelieferten Kalibrierplatten. Wenn bei der Messung ein Messfehler von
±(2 % + 1 µm) auftritt, wird die Nullpunktkalibrierung empfohlen. Gehen Sie wie folgt vor:
1. Halten Sie gedrückt, bis Sie drei Pieptöne hören und
auf dem Display „ZERO“ erscheint.
2. Platzieren Sie den Sensor auf der unbeschichteten
Kalibrierfläche und heben Sie ihn wieder an, wenn Sie
einen Piepton hören.
3. Wiederholen Sie den Schritt mehrmals, um einen Mittelwert
zu erhalten.
4. Drücken Sie , um die Nullpunktkalibrierung zu verlassen.
5.1.2 Mehrpunktkalibrierung
Bei der Mehrpunktkalibrierung können bis zu 4 Punkte zur Kalibrierung aufgenommen werden.
Bei einer Einpunktkalibrierung sollte der Kalibrierwert möglichst nah am zu erwartenden
Messwert liegen. Bei einer Mehrpunktkalibrierung sollten die zu erwartenden Messwerte
zwischen den Kalibrierwerten liegen. Der zulässige Messfehler beträgt maximal ±(2 % + 1 µm).
1. Wenn Sie schon eine Kalibrierung vorgenommen haben,
müssen Sie zunächst, wie in Kapitel 5.1.3 beschrieben, die
schon aufgenommenen Kalibrierwerte löschen.
Anderenfalls starten Sie mit dem nächsten Schritt.
2. Drücken Sie im Messmodus , um das Kalibrierdialogfeld
zu öffnen. Dies können Sie zudem in den
Kalibriereinstellungen aktivieren und deaktivieren.
3. Wenn Sie zuvor die Nullpunktkalibrierung durchgeführt
haben, wird der Nullpunkt als erster Kalibrierpunkt
angezeigt. Anderenfalls führen Sie die in Kapitel 5.1.1
beschriebenen Schritte durch.
4. Legen Sie eine der mitgelieferten Standardfolien auf die unbeschichtete
Kalibrierfläche.
5. Platzieren Sie den Sensor auf der Folie und entfernen Sie ihn nach dem Piepton
wieder. Der Messwert wird angezeigt.
6. Stellen Sie mit den Messwert auf die tatsächliche Foliendicke ein (blinkender
Wert) und bestätigen Sie mit . Der Kalibrierpunkt wird danach im Dialogfeld
angezeigt (nicht blinkender Wert). Mit kann der Vorgang abgebrochen werden.

© PCE Instruments
9
Deutsch
7. Wiederholen Sie, wenn gewünscht, die Schritte, um alle vier Kalibrierpunkte
aufzunehmen. Dazu nutzen Sie für jeden weiteren Kalibrierpunkt eine andere
Standardfolie.
8. Drücken Sie , um die Mehrpunktkalibrierung zu verlassen.
5.1.3 Kalibrierung löschen
Um eine neue Kalibrierung durchzuführen, können Sie die
aufgenommenen Kalibrierpunkte der Nullpunktkalibrierung und
Mehrpunktkalibrierung unabhängig voneinander löschen. Gehen Sie
dazu wie folgt vor:
1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Kalibrierung“ und bestätigen
Sie mit .
3. Wählen Sie nach den folgenden Punkten (a, b, c) aus,
welche Werte Sie löschen möchten.
a) Mehrpunktkalibrierwerte löschen
1. Navigieren Sie mit auf „Punkt Kal.“ und bestätigen Sie mit .
2. Navigieren Sie mit wie gewünscht auf „FE löschen“ oder „N-FE löschen“ und
bestätigen Sie mit .
3. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit , um die Kalibrierwerte zu löschen
oder brechen Sie den Vorgang mit ab.
b) Nullpunktkalibrierwerte löschen
1. Navigieren Sie mit auf „Null Kal.“ und bestätigen Sie mit .
2. Navigieren Sie mit wie gewünscht auf „FE löschen“ oder „N-FE löschen“ und
bestätigen Sie mit .
3. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit , um die Kalibrierwerte zu löschen
oder brechen Sie den Vorgang mit ab.
c) Alle Kalibrierwerte löschen
1. Navigieren Sie mit auf „Alle Löschen“ und bestätigen Sie mit .
2. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit , um alle Kalibrierwerte zu löschen
oder brechen Sie den Vorgang mit ab.
5.2 Messen
Vorgehen:
1. Schließen Sie zu Anfang den gewünschten Sensor wie in Kapitel 4.2 beschrieben an.
2. Passen Sie die Geräteeinstellungen, wie in Kapitel 4.3 beschrieben, an Ihre Zwecke
an (Messmodus, Speichermodus, Sensormodus, Geschwindigkeit).
3. Führen Sie vor der Messung eine Nullpunktkalibrierung und eine
Mehrpunktkalibrierung durch (Kapitel 5.1).
4. Setzen Sie den Sensor senkrecht auf die zu messende Fläche. Warten Sie, bis das
Gerät einen Piepton ausgibt und heben Sie den Sensor wieder hoch.

© PCE Instruments
10
Deutsch
5.3 Weitere Messfunktionen
5.3.1 Daten löschen
Letzten Messwert löschen
• Wenn Sie im Messmodus sind, drücken Sie die -Taste,
um den zuletzt aufgenommen Wert zu löschen.
• 1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Daten löschen“ und
bestätigen Sie mit .
3. Navigieren Sie mit zu „Aktuelle Daten“ und
bestätigen Sie mit .
4. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit , um
den letzten Messwert zu löschen oder brechen Sie den
Vorgang mit ab.
Aktuelle Speichergruppe löschen
• Wenn Sie im Messmodus sind, halten Sie die -Taste gedrückt, bis ein weiterer
Piepton erklingt, um die gesamten aufgenommenen Werte der Speichergruppe zu
löschen.
• 1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Daten löschen“ und bestätigen Sie mit .
3. Navigieren Sie mit zu „Aktuelle Block“ und bestätigen Sie mit .
4. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit „Enter“ , um die gesamten
aufgenommenen Werte der Speichergruppe zu löschen oder brechen Sie den
Vorgang mit ab.
Um die anderen Speichergruppen und Werte zu löschen, müssen Sie, wie in Kapitel 4.3
beschrieben, die Speichergruppe wechseln und erneut die Schritte zum Löschen befolgen.
5.3.2 Werte löschen
Drücken Sie , um ins „Menü“ zu gelangen. Navigieren Sie mit
zu „Werte löschen“ und bestätigen Sie mit . Sie sehen nun anhand
der links oben stehenden Zahl (3/4) den aktuell ausgewählten
Messwert der Speichergruppe. Mit wählen Sie den
gewünschten Messwert aus und können diesen durch Drücken von
löschen.

© PCE Instruments
11
Deutsch

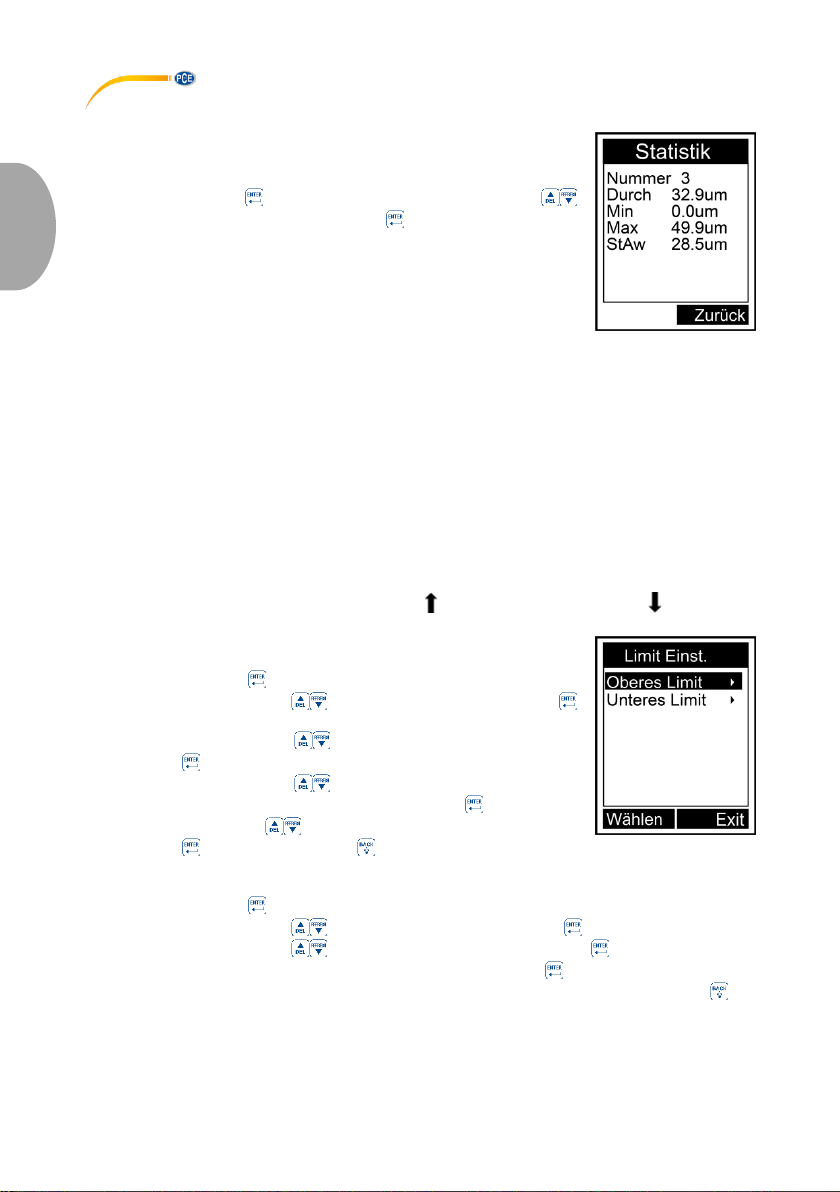

5.3.3 Statistik
Bei der Messwertaufnahme im Messmodus wird der aktuelle
Mittelwert, der Maximal- und der Minimalwert unter dem Messwert
angezeigt. Um in die vollständige Statistikfunktion zu gelangen,
drücken Sie zunächst . Im angezeigten Menü gehen Sie mit
auf „Statistik“ und bestätigen Sie mit . Nun sehen Sie die
Statistikwerte der aktuell ausgewählten Speichergruppe. Um die
Statistik der anderen Speichergruppen zu sehen, müssen Sie, wie in
Kapitel 4.3 beschrieben, die Speichergruppe wechseln und erneut in
die Statistikfunktion gehen.
Das Messgerät ermittelt aus den gespeicherten Messwerten jeder Speichergruppe eine eigene
Messwertstatistik. In der Statistik werden die Anzahl der Messwerte, der Mittelwert, der
Minimalwert, der Maximalwert und die Standardabweichung angezeigt. Im Direktmodus wird bei
vollem Speicher der erste Messwert gelöscht und der neue Messwert abgespeichert. Die Statistik
wird in Folge aktualisiert. Wenn der Speicher im Blockmodus voll ist, werden keine neuen
Messwerte gespeichert und die Statistik wird nicht mehr aktualisiert. Falls der Benutzer den
aktuellen Messwert oder auch die gesamten Messwerte der Gruppe löscht, aktualisiert sich die
Statistik.
5.3.4 Grenzwerteinstellung
Jede Speichergruppe verfügt über einen individuellen oberen und unteren Grenzwert. Beim
Wechseln der Speichergruppe werden die Grenzwerte der Gruppe automatisch übernommen.
Beim Über- bzw. Unterschreiten des Grenzwertes leuchtet die linke rote LED. Zudem wird beim
oberen Grenzwert auf dem Display das Symbol und beim unteren Grenzwert angezeigt.
Um den oberen und unteren Grenzwert einzugeben, gehen Sie wie
folgt vor:
1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Limit“ und bestätigen Sie mit
.
3. Navigieren Sie mit zu „Eingeben“ und bestätigen Sie
mit .
4. Navigieren Sie mit wie gewünscht auf „Oberes Limit“
oder „Unteres Limit“ und bestätigen Sie mit .
5. Stellen Sie mit den Grenzwert ein und bestätigen Sie
mit oder brechen Sie mit ab.
Um den oberen und unteren Grenzwert zu löschen, gehen Sie wie folgt vor:
1. Drücken Sie , um ins „Menü“ zu gelangen.
2. Navigieren Sie mit zu „Limit“ und bestätigen Sie mit .
3. Navigieren Sie mit zu „Löschen“ und bestätigen Sie mit .
4. Es öffnet sich ein Dialogfeld. Bestätigen Sie mit , um die Grenzwerte der
Speichergruppe zu löschen oder brechen Sie den Vorgang mit ab.
Um die Grenzwerte der anderen Speichergruppen einzugeben oder zu löschen, müssen Sie, wie
in Kapitel 4.3 beschrieben, die Speichergruppe wechseln und erneut die oben beschriebenen
Schritte befolgen.

© PCE Instruments
12
Deutsch
5.3.1 USB Kommunikation (nur möglich bei Zukauf der Software)
Das Messgerät kann über den Micro-USB 2.0 Anschluss an den PC angeschlossen werden und
damit kommunizieren. Dazu müssen Sie zunächst die Software und den USB-Treiber für das
Messgerät installieren. Danach schließen Sie das Messgerät mit dem USB-Kabel an den
Computer an. Bei erfolgreicher Verbindung wird unten im Bildschirm das Symbol angezeigt.
Nun können Sie die Messdaten auf dem PC verwalten, formatieren, drucken oder für andere
Dokumente kopieren.
5.3.2 System zurücksetzen
Um das Messgerät auf Werkseinstellungen zurückzusetzen, gehen Sie wie folgt vor:
1. Schalten Sie das Gerät mit aus.
2. Halten Sie die -Taste gedrückt und schalten Sie mit das Gerät ein.
3. Wenn das Dialogfeld zum Zurücksetzen angezeigt wird, lassen Sie die -Taste los.
4. Um das Gerät zurückzusetzen, bestätigen Sie mit oder brechen Sie den Vorgang
mit ab. Das Gerät startet automatisch neu.

© PCE Instruments
13
Deutsch
6 Garantie
Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen
nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.
7 Entsorgung
HINWEIS nach der Batterieverordnung (BattV)
Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe
gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten
Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.
Annahmestelle nach BattV:
PCE Deutschland GmbH
Im Langel 4
59872 Meschede
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte
auch an dafür vorgesehenen Sammelstellen abgeben.
WEEE-Reg.-Nr.DE69278128

© PCE Instruments
14
English
1 Safety notes
Please read this manual carefully and completely before you use the device for the first time. The
device may only be used by qualified personnel and repaired by PCE Instruments personnel.
Damage or injuries caused by non-observance of the manual are excluded from our liability and
not covered by our warranty.
• The device must only be used as described in this instruction manual. If used otherwise,
this can cause dangerous situations for the user and damage to the meter.
• The instrument may only be used if the environmental conditions (temperature, relative
humidity, …) are within the ranges stated in the technical specifications. Do not expose
the device to extreme temperatures, direct sunlight, extreme humidity or moisture.
• Do not expose the device to shocks or strong vibrations.
• The case should only be opened by qualified PCE Instruments personnel.
• Never use the instrument when your hands are wet.
• You must not make any technical changes to the device.
• The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner,
no abrasives or solvents.
• The device must only be used with accessories from PCE Instruments or equivalent.
• Before each use, inspect the case for visible damage. If any damage is visible, do not
use the device.
• Do not use the instrument in explosive atmospheres.
• The measurement range as stated in the specifications must not be exceeded under
any circumstances.
• Non-observance of the safety notes can cause damage to the device and injuries to
the user.
We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of
business.
If you have any questions please contact PCE Instruments. The contact details can be found at
the end of this manual.

© PCE Instruments
15
English
2 Specifications
2.1 Technical specifications
Specifications of the meter PCE-CT 80
Specification
Description
Measurement range
Depending on sensor (see sensor chart)
Accuracy
Depending on sensor (see sensor chart)
Resolution
0.1 µm (<100 µm)
1 µm (>100 µm)
Measurable materials
Magnetic materials (iron, steel…)
Non-magnetic materials (paints, plastics, ceramics…)
Min. radius of curvature
convex
5 mm
Min. radius of curvature
concave
25 mm
Min. measuring surface
Ø 17 mm
Min. coating thickness
0.2 mm (magnetic materials)
0.05 mm (non-magnetic materials)
Probe mode
Automatic mode with material recognition (Fe + NFe)
Magnetic mode (Fe)
Eddy current (NFe)
Measure mode
Single measurement
Calibration
Multi-point calibration (1 … 4 points per group)
Zero-point calibration
Units
µm / mm / mils
Data transfer
Data transfer via USB 2.0
Memory
One group of measurements (DIR mode) that is lost when meter
is turned off
Four groups of measurements with auto save and max. 2000
readings (GEN mode)
Note: Each group of measurements has individual statistics,
alarm thresholds and calibration
Statistic functions
Number of readings, mean value, minimum, maximum, standard
deviation
Alarm
Indication when set upper and lower alarm thresholds are
exceeded or fallen below
Operating time
Auto Power Off function
Power supply
3 x 1.5 V AAA batteries
Display
128 x 128 LCD
Displayed information
Battery level
Fault detection
Operating conditions
0 °C… +50 °C
20 %... 90 % RH non-condensing
Storage conditions
-10 °C… +60 °C
20 %... 90 % RH non-condensing
Dimensions
143 x 71 x 37 mm (L x W x H)
Weight incl. probe
approx. 271 g

© PCE Instruments
16
English
Specifications of the selectable probes
Specification
Description
Type
Ø [mm]
Measurement
range [µm]
Accuracy
PCE-CT 80-FN0,5
17
Fe: 0 … 500
NFe: 0 … 500
±(1 % of rdg. + 1 µm)
PCE-CT 80-FN1,5
17
Fe: 0 … 1500
NFe: 0 … 1500
±(2 % of rdg. + 1 µm)
PCE-CT 80-FN2
17
Fe: 0 … 2000
NFe: 0 … 2000
±(2 % of rdg. + 1 µm)
PCE-CT 80-FN2,5
17
Fe: 0 … 2500
NFe: 0 … 2500
±(2 % of rdg. + 1 µm)
PCE-CT 80-FN3
17
Fe: 0 … 3000
NFe: 0 … 3000
±(2 % of rdg. + 1 µm)
PCE-CT 80-F5N3
17
Fe: 0 … 5000
NFe: 0 … 3000
±(2 % of rdg. + 1 µm)
2.2 Delivery contents
1 x coating thickness gauge PCE-CT 80
1 x probe FN1,5
3 x AAA batteries
1 x carrying case
1 x set of standard foils
1 x calibration plates (Fe and NFe)
1 x user manual
2.3 Optional accessories
Probe PCE-CT 80-FN0,5
Probe PCE-CT 80-FN2
Probe PCE-CT 80-FN2,5
Probe PCE-CT 80-FN3
Probe PCE-CT 80-F5N3
PC software with data cable

© PCE Instruments
17
English
3 System description
3.1 Device
1. LC display 4. Membrane keypad
2. LED red 5. Probe
3. LED green
3.2 Interfaces
1. Probe socket 2. Micro USB 2.0 connector
