PEERLESS PM1327 Guide

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
1 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
Installation and Assembly - TV Wall Mount
Read through instruction sheet and check to make sure you have all parts before beginning assembly and installation.
IMPORTANT! Turn to the appropriate page for your wall construction.
Models:
PM1327, PM1327S,
PM1327W
This product is UL Listed.
In the U.S.A. this product is intended
for use with UL Listed TVs only.
For installation to a wood stud wall, see page 3
For installation to a concrete, cinder block, or brick wall, see page 4
Please read this information first
TOOLS REQUIRED: Electric drill; Phillips head screwdriver or 3/8" socket; Socket wrench with 11/16" and 1/2" sockets,
plus a socket extender; level; stud finder (for wood stud wall installations).
If you are planning to include a Peerless VCR/DVD Mount as part of your TV installation, you will want to do that at the same
time you are assembling your TV Mount. Otherwise, you will have extra work to do later!
*Maximum Load Capacity:
100 lb
Do not force inner tube D into outer tube E as they may get jammed. A screw has been inserted to hold these tubes for
shipping purposes. Remove that screw and use parts L and T as noted on page 5 for final assembly.
R
• Installer must verify that the wall will safely support four times the combined weight of all attached equipment and
hardware.
WARNING

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
2 of 13
B
C
AE
G
H
IJ
F
D
K
T
S
O
N
R
Q
Acenter support tray 1 170-1029 170-2029 170-4029
Bleft support tray 1 170-1031 170-2031 170-4031
Cright support tray 1 170-1032 170-2032 170-4032
Dadjuster arm 1 170-1028 170-2028 170-4028
Esleeve wallarm 1 170-1027 170-2027 170-4027
Fswivel cup 1 590-1098 590-2098 590-4098
Gwall bracket 1 170-1001 170-2001 170-4001
Hbushing 2 590-1005 9PT-66SW02P 590-4005
Iretainer 1 590-1051 590-1052 590-1051
Jretainer pin 1 560-9643 560-9643 560-9643
K#14 x 2.4" wood screw 3 5S1-015-CO3 5S1-015-C04 5S1-015-C
Ladjuster screw 1 520-1045 520-2045 520-2045
MM10 x 1.5 x 60mm lag bolt 1 580-1022 580-2022 580-2022
NM10 x 1.5 nut 1 530-9402 530-9404 530-9404
Owasher 1 540-9441 540-9441 540-9441
Pbushing for screw 3 590-1018 590-1018 590-1018
Qball end cap 1 590-1099 590-2099 590-4099
Rcarriage bolt 4 520-9207 520-2047 520-2047
S5/16-18 nylock nut 4 530-9306` 530-1009 530-1009
Tnylock nut 1 530-9413 530-2002 530-2002
Ubelt guide 2 560-9651 560-9651 560-9651
Vbelt (with clasp attached) 1 560-1095 560-2095 560-2095
Wbelt (without clasp) 1 - - -
Xbelt clasp 1 - - -
Ysteel belt clip 2 - - -
Zadhesive strips 2 - - -
AA concrete sleeve 3 590-0097 590-0097 590-0097
White Silver
PARTS LIST
Black
Check all parts before beginning assembly.
P
U
VWX
Y
Z
Note:
Tray is shipped preassembled
AA
M
M
L

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
3 of 13
Visit the Peerless Web Site at www.peerlessindustries.com

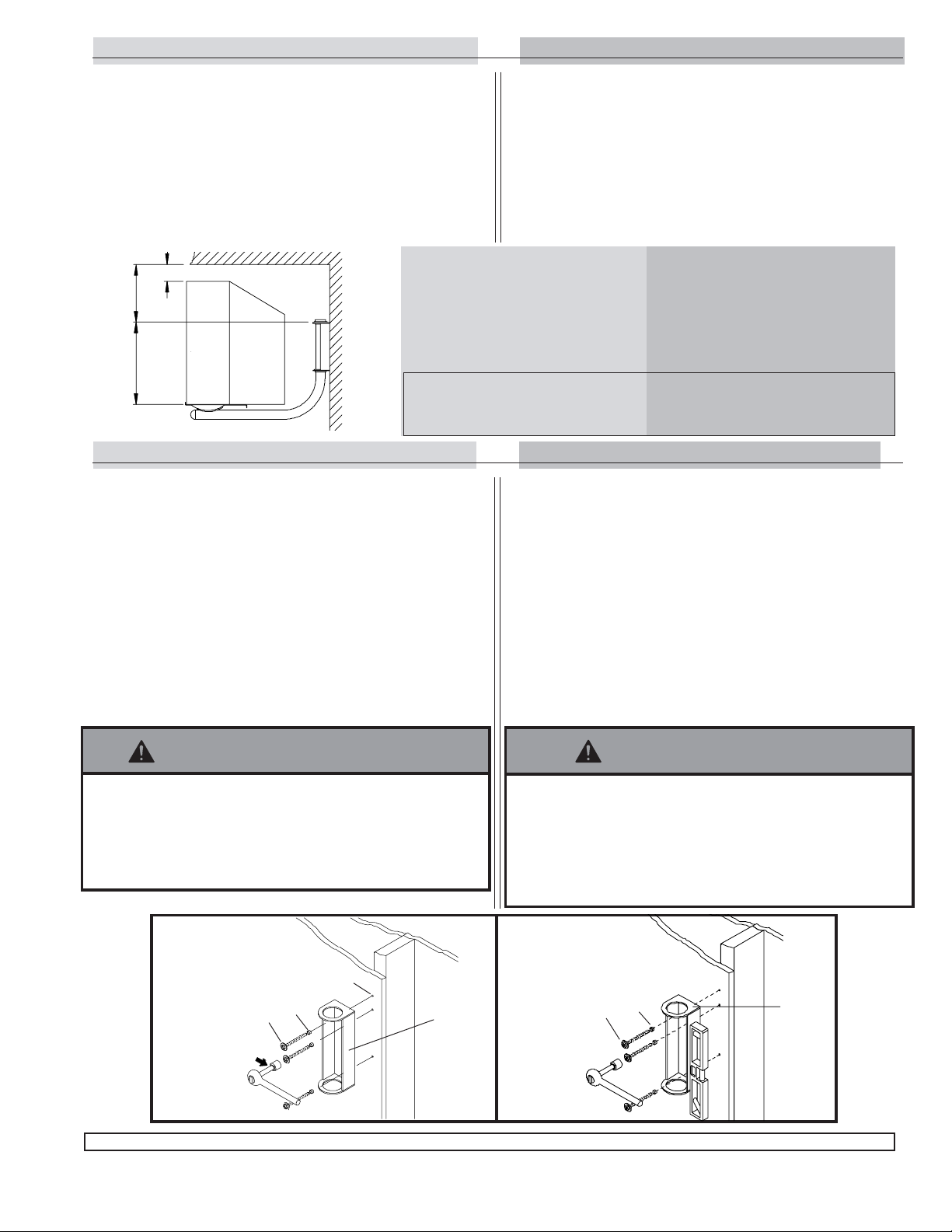

1. Determine which type of wall you are mounting to and that you have the right hardware for that wall type.
This mount includes hardware for mounting into wood studs behind drywall (never mount to drywall alone!) and for mounting
to concrete or concrete block.
This mount should never be mounted directly into a corner. It may be mounted as close to the corner as possible while still
mounting directly into a stud center. The arm can then be swiveled so that the mount appears to be coming out of the corner.
General instructions for all wall types
HINT: Putting the TV as high as possible often seems like a
good idea, but it may not provide the best viewing angle.
PLAN AHEAD! Give some thought to where you want to
locate your TV mount. Think about where you will be
watching TV and what will be the most comfortable
viewing angle. Also, make sure you are leaving sufficient
clearance between the top of the TV and the ceiling.
For wood stud wall
1. Critical Step: use a stud finder and follow the directions that come with it to locate the center point of the stud. Never mount into
drywall alone!
2. Using the wall bracket (G) as a guide, mark and drill the three 5/32" (4mm) dia. mounting holes in the center of the stud, 2 1/2"
deep. At this point, it is essential to use a level to level your wall bracket (G). If it is only a few degrees off level, your TV mount
will not sit straight and the arm will not stay in center position.
3. Insert the three wood screws (K), adding the plastic bushing for the screws (P).
HINT: you can prepare the top hole first, put in the screw (K), leaving it somewhat less than completely tight, then use
the wall bracket (G) to locate the middle and lower holes.
3/8" (10 mm)
5/32" (4 mm) dia.
GG
K
PK
P
WARNING
• Do not overtighten wood screws. Tighten so that wall plate is firmly attached but do not tighten further. Overtight-
ening of wood screws can cause stress damage to them, greatly reducing their holding power!

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
4 of 13
For solid concrete, cinder block
or brick wall concrete
wall
1
3
2wall
plate
A
Drill hole and insert anchor
Place wall plate over anchor and secure with screw
After repeating step one tighten all fasteners
Do not proceed without reading this!
The concrete anchors included with this product are for direct
attachment to load bearing concrete, concrete block or brick. They
should not be used for attachment to a wall covered by plaster,
drywall, paneling or other surfacing material. Their use under such
conditions will cause an unsafe installation because the screws
provided may not be long enough to go through all materials. If your
concrete is covered by other materials, seek the assistance of a
professional installer who can recommend the appropriate
fasteners for your installation.
For Concrete Walls drill one 1/4" (6 mm) dia. hole to a
minimum depth of 2.5" (64 mm). Insert anchor (A) in hole
flush with wall as shown (right). Place wall plate over
anchor (A) and secure with one #14 x 2.5" (6 mm x 65 mm)
wood screw. Make sure wall plate is level, mark remaining
holes and repeat step one with remaining fasteners.
Tighten all fasteners.
CUTAWAY VIEW
At this point, it is essential to use a level to level your wall
bracket (G). If it is only a few degrees off level, your TV mount
will not sit straight and the arm will not stay in center position.
WARNING
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete
surface in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid
part of the block, generally 1" minimum from the side of the block. Cinder block must meet ASTM C-90 specifica-
tions. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill
to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the wall will safely support four times the combined load of the equipment and all attached hard-
ware and components.
• Tighten wood screws so that wall plate is firmly
attached, but do not overtighten. Overtightening can
damage the screws, greatly reducing their holding
power.
• Never tighten in excess of 80 in • lb (9 N.M.).
• Make sure that mounting screws are anchored into the
center of the studs. The use of an "edge to edge" stud
finder is highly recommended.
WARNING
• Always attach concrete expansion anchors directly to
load-bearing concrete.
• Never attach concrete expansion anchors to concrete
covered with plaster, drywall or other finishing material.
WARNING

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
5 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
I
J
Assembling the Support Arm to the wall plate
Snap the two plastic bushings (H) into place. Insert the wall arm (E), coming up from the bottom of the wall bracket (G).
Drop in the retainer (I) and line up the holes on the retainer with the holes in the wall arm. Slide the retainer pin (J) through to
the point where it is flush on both sides of the wall arm (E). Please note that the pin will not come out either side of the tube
when it is inserted. Use a hammer to gently tap the pin into place if it is hard to insert.
Let the arm (E) slide down until the retainer (I) meets the top bushing (H).
You should now feel a nice, fluid swivel action if you move the arm left and right.
GE
I
J
H
Set arm in desired position for the size TV you are mounting. Secure arm into desired position with screw (L) and nut (T) as
shown below.
D
E
L
T
13"
20"
27"
T
L

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
6 of 13
Start by fitting the plastic cup (F) into the alignment holes on top of the arm (D) as shown. Then insert the bolt (M) from
underneath and insert through (D) and (F) . SEE DIAGRAM
Now put on the center tray (A), using the hole that corresponds to the degree of tilt you want. There are three tilt choices. The
front hole in tray provides the maximum tilt.
Add the washer (O) and nut (N). Tighten the nut (N) securely using a socket wrench. Make sure tray is not loose, and can still
turn from side to side.
Add the Support Tray
N
O
A
F
D
M
B
C
R
S
B
A
C
The trays are shipped preassembled. For this step, slide the left (B) and right tray (C) apart from center tray (A). Align the holes
to fit the width of your TV. Fasten with bolts (R) and nuts (S).
00
100
50
Note: Install nut with plastic
washer side down.
Note: If installing a VCR
mount, refer to that instruc-
tion before completing this
step.
If you are installing a VCR, you must do that before you assemble the tray. Follow VCR instructions for entire assembly

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
7 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
Installation et montage - Support mural de téléviseur
Instalación y Montaje – Montura de pared para TV Modèles :
Modelos:
* Charge maximum admissible : 45,4 kg (100 lb)
* Capacidad de carga máxima: 100 libras
PM1327, PM1327S,
PM1327W
Ce produit a reçu l’agrément des UL.
Aux États-Unis, ce produit est prévu pour être utilisé uniquement
avec des téléviseurs ayant eux aussi reçu l’agrément des UL.
Este producto está homologado por UL.
En EE.UU., este producto está diseñado para ser utilizado solamente
con TVs homologadas por UL.
Lire entièrement la fiche d’instructions et s’assurer qu’il
ne manque aucune pièce avant de procéder au montage et
à l’installation.
IMPORTANT ! Passer à la page correspondant au type de
mur concerné.
Pour une installation sur un mur à montants en bois, voir
page 3
Pour une installation sur un mur en béton, en parpaings ou
en briques, voir page 4
Lea la hoja de instrucciones y compruebe si tiene todas las partes
antes de empezar el montaje y la instalación.
IMPORTANTE: Pase a la página adecuada para su construcción de
pared.
Para una instalación en una pared con viga de madera, consulte la
página 3.
Para una instalación en una pared de concreto, bloque de cemento
o ladrillo, consulte la página 4.
À lire en priorité
Por favor, lea primero esta información
Français Español
R
Français Español
OUTILLAGE NÉCESSAIRE : Perceuse électrique, clé à douilles de
11/16 et 3/8 po avec rallonge, niveau, détecteur de métal (pour
les installations sur les murs à montants en bois).
Si l’on prévoit d’ajouter un support de magnétoscope Peer-
less à celui de téléviseur, le monter en même temps que ce
dernier pour éviter un supplément de travail plus tard.
• L’installateur doit s’assurer que le mur est capable
de supporter de façon sécuritaire quatre fois le
poids combiné de l’appareil et de la quincaillerie
qui y sont fixés.
• El instalador tiene que confirmar antes si la pared
puede soportar con seguridad cuatro veces el peso
combinado del equipamiento y los herrajes
conectados.
ADVERTENCIA
HERRAMIENTAS NECESARIAS: Taladro electrico; llave de casquillo
con casquillos de 11/16” y 3/8”, además de un extensor de casquillo;
indicador de nivel, buscador de pernos (para las instalaciones con
pared de viga de madera).
Si va a incluir la Montura para VCR (videocasetera) de Peerless
como parte de su instalación de TV, es mejor que lo haga al mismo
tiempo que hace el montaje de su Montura para TV. De lo contrario,
¡tendrá que hacer un trabajo extra más tarde!
AVERTISSEMENT

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
8 of 13
B
C
AE
G
H
IJ
F
D
K
T
S
O
N
R
Q
Aplateau central de support placa de soporte central 1 170-1029 170-2029 170-4029
Bplateau gauche de support placa de soporte izquierda 1 170-1031 170-2031 170-4031
Cplateau droit de support placa de soporte derecha 1 170-1032 170-2032 170-4032
Dbras de réglage brazo de ajuste 1 170-1028 170-2028 170-4028
Ebras mural à manchon casquillo del brazo de pared 1 170-1027 170-2027 170-4027
Fcoupelle à pivot copa giratoria 1 590-1098 590-2098 590-4098
Gentretoise murale ménsula de pared 1 170-1001 170-2001 170-4001
Hdouille casquillos 2 590-1005 9PT-66SW02P 590-4005
Ibague de retenue retén 1 590-1051 590-1052 590-1051
Jgoupille de retenue pasador del retén 1 560-9643 560-9643 560-9643
Kvis à bois n° 14 x 2,4 po tornillo para madera 14 x 2.4” 3 5S1-015-CO3 5S1-015-C04 5S1-015-C
Lvis de réglage tornillo de ajuste 1 520-1045 520-2045 520-2045
Mtire-fond M10 x 1.5 x 60 mm tornillo del retraso M10 x 1.5 x 60 mm 1 580-1022 580-2022 580-2022
Nécrou M10 x 1,5 tuerca M10 x 1.5” 1 530-9402 530-9404 530-9404
Orondelle arandela 1 540-9441 540-9441 540-9441
Pbague pour vis casquillo para tornillo 3 590-1018 590-1018 590-1018
Qcapuchon d’extrémité capacete de bola 1 590-1099 590-2099 590-4099
Rboulon à tête bombée, collet carré perno de carruaje 4 520-9207 520-2047 520-2047
Sécrou nylock 5/16-18 tuerca de fijación 5/16-18 4 530-9306` 530-1009 530-1009
Técrou nylock tuerca de fijación 1 530-9413 530-2002 530-2002
Uguide de sangle guía de correa 2 560-9651 560-9651 560-9651
Vsangle (avec fermoir) correa (con traba) 1 560-1095 560-2095 560-2095
Wsangle (sans fermoir) correa (sin traba) 1 - - -
Xfermoir de sangle traba de correa 1 - - -
Yboucle de sangle en acier clip de acero para correa 2 - - -
Zbandes adhésives tiras adhesivas 2 - - -
AA cheville à béton taquete para cemento 3 590-0097 590-0097 590-0097
White Silver
Blanche Argent
Blanco Plateado
LISTE DES PIÈCES LISTA DE PARTES
Vérifier toutes les pièces avant de commencer le montage.
Compruebe todas las partes antes de empezar el montaje.
P
U
VW
X
Y
Remarque : Le plateau est préassemblé
Nota: La charola se envía preensamblada
AA
Z
L
M
Black
Noir
Negro
M
Français Español

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
9 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
1. Déterminer le type de mur sur lequel le support va être monté et vérifier
que le petit matériel de montage est adapté à ce type de mur.
Ce support est accompagné du petit matériel permettant un montage sur
des montants en bois supportant du placoplâtre (ne jamais monter sur
placoplâtre seul) et sur un mur en béton ou en parpaings.
Ce support ne doit jamais être monté directement dans une encoignure.
Il peut être monté aussi près que possible de cette dernière mais l’être
directement dans le milieu d’un montant. Il est alors possible de faire
pivoter le bras pour donner l’impression que le support est monté dans
l’encoignure.
Instructions générales applicables à tous les types de murs
Montage sur mur à montants en bois
1. Très important : utiliser un détecteur de métal en respectant son
mode d’emploi pour repérer le milieu du montant.
2. Se servir de l’entretoise murale (G) comme guide pour marquer et
percer les trois trous de montage de 64 mm (2,5 po) de profondeur
dans le milieu du montant.
3. Enfoncer les trois vis à bois (K) après avoir placé dessus les
bagues en plastique (P).
SUGGESTION : il est possible de percer d’abord le trou du
haut, d’y enfoncer une vis (K) sans la serrer complètement,
puis de se servir de l’entretoise murale (G) pour positionner
les trous du milieu et du bas.
Il est alors nécessaire de se servir d’un niveau pour mettre
l’entretoise murale (G) à niveau. Si elle ne l’est pas, même de
quelques degrés seulement, le support de téléviseur ne sera pas
droit et le bras ne restera pas en position centrale.
1. Determine en qué tipo de pared va a hacer el montaje y si tiene los
componentes correctos para ese tipo de pared.
Con esta montura se entregan componentes para hacer el montaje en
viga de madera detrás de tabla roca (¡no haga el montaje nunca sobre
tabla roca solamente!) y para montaje en concreto o bloque de cemento.
Esta montura no debe montarse nunca directamente en una esquina.
Puede montarse tan cerca de la esquina como sea posible siempre que
se monte directamente en el centro de la viga. El brazo se puede girar de
forma que parezca que la montura sale de la esquina.
Instrucciones generales para todos los tipos de pared
1. Paso muy importante: use un buscador de vigas y siga las
instrucciones del mismo para localizar el punto central de la viga.
2. Usando la ménsula de pared (G) como guía, marque y perfore los
tres agujeros de montaje en el centro de la viga con una profundidad
de 2 1/2”.
3. Inserte los tres tornillos para madera (K), poniendo los taquetes de
plástico para tornillos (P).
CONSEJO ÚTIL: puede preparar primero el agujero superior,
meter el tornillo (K) sin apretarlo completamente y luego
usar la ménsula de pared (G) para localizar los agujeros del
medio e inferior.
Llegado a este punto, es esencial usar un nivel para nivelar la ménsula
de pared (G). Si está desnivelada, aunque sea unos grados solamente,
su montura de TV no se asentará derecha y el brazo no permanecerá
en la posición central.
3/8" (10 mm)
5/32" (4 mm) dia.
GG
KPKP
ÊTRE PRÉVOYANT ! Réfléchir à l’endroit
dans lequel on souhaite implanter le
support de téléviseur. Penser à
l’endroit où l’on sera assis pour
regarder la télévision et à ce que sera
le meilleur angle de vision. Veiller
également à prévoir un espace
suffisant entre le dessus du
téléviseur et le plafond.
SUGGESTION : placer le téléviseur aussi
haut que possible semble parfois une
bonne idée mais peut ne pas offrir le
meilleur angle de vision.
¡PLANEE CON ANTELACIÓN! Piense
antes en dónde quiere ubicar su
montura de TV. Piense en dónde
estará viendo la televisión y cuál
puede ser el mejor ángulo de visión.
También, asegúrese de dejar el
espacio suficiente entre la parte
superior del televisor y el techo.
CONSEJO ÚTIL: Poner el televisor lo
más alto posible a veces parece una
buena idea, pero es posible que no
ofrezca el mejor ángulo de visión.
Para pared con viga de madera
Français Español
Français Español
• No apriete excesivamente los tornillos para madera.
Apriételos de forma que la placa de pared permanezca
unida con firmeza, pero no apriete más. Si los tornillos
para madera se aprietan en exceso se les puede causar
daños por estrés, ¡reduciendo en gran medida su poder
de sujeción¡
ADVERTENCIA
• Ne pas trop serrer les vis à bois. Les serrer
suffisamment pour bien fixer la plaque murale mais pas
plus. Un serrage excessif de ces vis peut les soumettre
à des contraintes qui les endommageront et réduiront
grandement leur force de maintien!
AVERTISSEMENT

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
10 of 13
Montage sur mur en béton plein, en parpaings ou en briques
Para hormigón sólido, bloques de hormigón o pared de ladrillo
Ne pas procéder à l’opération sans lire ce qui suit !
Les chevilles à béton fournies avec ce produit sont destinées à permettre une
fixation directe dans le béton, les parpaings ou les briques. Elles ne doivent pas être
utilisées pour une fixation à un mur recouvert de plâtre, de placoplâtre, de lambris ou
autre revêtement. Leur utilisation dans de tels matériaux entraînera une installation
peu sûre dans la mesure où il se peut que les vis fournies ne soient pas suffisamment
longues pour traverser tous les matériaux. Si le béton est recouvert d’autres matériaux,
se faire aider par un installateur professionnel qui pourra recommander des fixations
adaptées à une telle installation.
¡No prosiga antes de leer esta parte!
Los anclajes para cemento que se entregan con este producto son para acoplar
directamente a cemento, bloques de cemento o ladrillos que soporten carga. No
deben usarse para acoplarse a paredes de yeso, tabla roca, paneles ni otros
materiales superficiales. Su uso en estas condiciones puede ocasionar una
instalación poco segura porque puede que los tornillos que se entregan no sean lo
suficientemente largos para atravesar todos los materiales. Si el cemento está
cubierto por otros materiales, busque la ayuda de un instalador profesional que
pueda recomendarle el uso de las piezas de sujeción apropiadas para su instalación.
Français
Español
Français Español
• Cuando instale las monturas para pared de Peerless sobre bloques de cemento, verifique si tiene una superficie mínima
real de 1 5/8” en el agujero de 1/4” que se va a usar en los anclajes para cemento. Se sugiere el uso de un taladro eléctrico
estándar en una posición lenta para perforar el agujero en lugar de un taladro de martillo para no romper la parte posterior
del agujero al penetrar en una cavidad o vacío. ¡No taladre en las juntas de mortero!
ADVERTENCIA
• lors du montage de supports muraux Peerless sur des parpaings, vérifier que le béton est épais d’au moins 40 mm (1 5/8
po) dans les trous de 6 mm (1/4 po) à percer pour les chevilles à béton. Il est recommandé d’utiliser une perceuse
électrique standard réglée à une basse vitesse plutôt qu’une perceuse à percussion pour percer les trous afin d’éviter de
perforer le fond du trou au cas où le foret rencontrerait une alvéole ou cavité. Ne pas percer dans les joints de mortier !
AVERTISSEMENT

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
11 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
Murs en béton : percer un trou de 6 mm (1/4 po) de diamètre et
d’au moins 64 mm (2,5 po) de profondeur. Enfoncer une cheville
(A) dans le trou jusqu’à ce qu’elle ne dépasse pas du mur, comme
indiqué (ci-contre). Placer la plaque murale par-dessus la cheville
(A) et la fixer au moyen d’une vis à bois n° 14 x 2,5 po (6 x 65 mm).
S’assurer que la plaque est à niveau, marquer les autres trous et
répéter la première opération pour les autres vis. Serrer toutes les
vis.
Para paredes de cemento taladre un agujero de 1/4” (6 mm)
de diámetro a una profundidad mínima de 2.5” (64 mm). Inserte el
anclaje (A) en el agujero al ras de la pared, tal como se muestra
(derecha). Coloque la placa de pared sobre al anclaje (A) y
asegure con un tornillo para madera de 14 x 2.5” (6 mm x 65 mm).
Asegúrese de que la placa de pared esté nivelada, marque los
agujeros restantes y repita el paso uno con el resto de las
piezas de sujeción. Apriete todas las piezas de sujeción.
Español
Français
1
3
A
2plaque murale
placa de pared
mur en béton
pared de cemento
• Ne pas trop serrer les vis à bois. Les serrer suffisamment
pour bien fixer la plaque murale mais pas plus. Un serrage
excessif de ces vis peut les soumettre à des contraintes qui
les endommageront et réduiront grandement leur force de
maintien !
AVERTISSEMENT
• No apriete excesivamente los tornillos. Apriételos de forma
que la placa de pared permanezca unida con firmeza, pero
no apriete más. Si los tornillos se aprietan en exceso se les
puede causar daños por estrés, ¡reduciendo en gran
medida su poder de sujeción¡
ADVERTENCIA
• Conecte siempre los anclajes de expansión para
hormigón directamente al hormigón que soporta la
carga.
• No conecte nunca los anclajes de expansión para
hormigón a una pared de hormigón cubierta con yeso,
muros en seco ni otros materiales de acabado.
ADVERTENCIA
• Toujours fixer les chevilles à expansion pour béton
directement au béton porteur.
• Ne fixez jamais les chevilles à expansion pour béton à
des surfaces de béton recouvertes de plâtre, de
placoplâtre ou d’un autre matériau de finition.
AVERTISSEMENT
VUE EN COUPE CORTE TRANSVERSAL
Il est alors nécessaire de se servir d’un niveau pour mettre l’entretoise
murale (G) à niveau. Si elle ne l’est pas, même de quelques degrés seulement,
le support de téléviseur ne sera pas droit et le bras ne restera pas en
position centrale.
Llegado a este punto, es esencial usar un nivel para nivelar la ménsula de
pared (G). Si está desnivelada, aunque sea unos grados solamente, su
montura de TV no se asentará derecha y el brazo no permanecerá en la
posición central.
Percer un trou et y enfoncer une cheville
Taladre el agujero e inserte el anclaje
Placer la plaque murale par-dessus l a cheville et la fixer au moyen d’une
vis.
Coloque la placa de pared sobre el anclaje y asegure con un tornillo.
Après avoir répété la première opération, serrer toutes les vis
Después de repetir el paso uno apriete todas las piezas de sujeción.

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
12 of 13
I
J
E
I
J
G
H
D
E
L
T
13"
20"
27"
T
L
Fixation du bras de support à la plaque murale
Emboîter les deux douilles en plastique (H) en place. Enfoncer le bras mural
(E) depuis le bas de l’entretoise murale (G).
Enfoncer la bague de retenue (I) et aligner ses trous sur ceux du bras
mural. Enfoncer la goupille de retenue (J) jusqu’à ce qu’elle affleure de
chaque côté du bras mural (E). Noter que la goupille ne dépassera d’aucun
côté du tube lorsqu’elle est enfoncée. Se servir d’un marteau pour frapper
doucement la goupille afin de la mettre en place si elle est difficile à enfoncer.
Laisser le bras (E) glisser vers le bas jusqu’à ce que la bague de retenue (I)
touche la douille supérieure (H).
Le bras doit pivoter sans difficulté vers la gauche et la droite.
Le bras est fourni préassemblé dans la position correcte pour un téléviseur de 33 cm (13 po). En cas de montage d’un téléviseur de 48-51 cm (19-20 po)
ou 63-68 cm (25-27 po), enlever la vis (L) et l’écrou (T) et tirer le bras en arrière pour le mettre dans la position désirée. Fixer le bras dans cette position
au moyen de la vis (L) et de l’écrou (T).
El brazo viene preensamblado en la posición correcta para un televisor de 13”. Si va a hacer el montaje de un televisor de 19-20” o de 25-27”, quite el tornillo
(L) y la tuerca (T) y tire del brazo hasta la posición deseada. Sujete el brazo en la posición deseada con el tornillo (L) y la tuerca (T).
Montaje del brazo de soporte a la placa de pared
Coloque a presión los dos casquillos de plástico (H) en su lugar. Inserte
el brazo de pared (E) por la parte inferior de la ménsula de pared (G).
Meta el retén (I) y alinee los agujeros del retén con los agujeros del
brazo de pared. Deslice el pasador (J) por el punto donde está al ras en
ambos lados del brazo de pared (E). Observe que el pasador no saldrá
por ninguno de los lados del tubo cuando se inserta. Use un martillo para
golpear suavemente el pasador si es difícil insertarlo en su lugar.
Deje que el brazo (E) se deslice hacia abajo hasta que el retén (I) haga
contacto con el casquillo superior (H).
En este punto debe sentir una acción giratoria fluida y suave al mover el
brazo a derecha e izquierda.
Français Español

ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
For customer service call 1-800-729-0307 or 708-865-8870.
13 of 13
Visit the Peerless Web Site at www.peerlessindustries.com
Montage du plateau de support
Añada la bandeja de soporte
B
A
C
N
O
A
F
D
M
B
C
Commencer par ajuster la coupelle en plastique (F) dans les trous
d’assemblage percés à la partie supérieure du bras (D) comme indiqué.
Enfoncer ensuite le boulon (M) depuis le dessous au travers des
pièces (D) et (F). VOIR LE SCHÉMA.
Mettre ensuite le plateau central (A) en place en choisissant le trou
correspondant au degré d’inclinaison souhaité. Il est possible de choisir
entre trois inclinaisons. Le trou percé à l’avant du plateau permet
d’obtenir l’inclinaison maximum.
Ajouter la rondelle (O) et l’écrou (N). Bien serrer l’écrou (N) à l’aide
d’une clé à douille. S’assurer que le plateau n’a pas trop de jeu tout en
pouvant encore tourner d’un côté à l’autre.
Les plateaux sont fournis préassemblés. Faire glisser les plateaux gauche (B) et droit (C) pour les écarter du plateau central (A) et aligner les trous
en fonction de la largeur du téléviseur. Les fixer au moyen des boulons (R) et des écrous (S).
Las charolas vienen preensambladas. Deslice las charolas izquierda (B) y derecha (C) apartándolas de la charola central (A), alinee los agujeros
de acuerdo con el ancho de su televisor. Sujete con pernos (R) y tuercas (S).
Comience ajustando la copa de plástico (F) en los agujeros de alineamiento
situados en la parte superior del brazo (D), tal como se muestra. Luego
inserte el perno (M) por abajo y a través de (D) y (F). VEA EL DIAGRAMA.
Luego ponga la charola central (A) usando el agujero que corresponda
con el grado de inclinación que desee. Hay tres opciones de inclinación. El
agujero frontal proporciona la mayor inclinación (10 grados).
Añada la arandela (O) y la tuerca (N). Apriete la tuerca (N) con seguridad
usando una llave de casquillo. Asegúrese de que la charola no quede
floja, pero que todavía pueda girarse de un lado a otro.
Français Español
© 2003 Peerless Industries, Inc. All rights reserved.
Peerless is a trademark of Peerless Industries, Inc.
00
100
50
R
S
Remarque : en cas de montage d’un support
de magnétoscope, voir les instructions qui
le concerne avant de terminer cette
opération.
Français
Español
Nota: Si va a instalar una montura para
videograbadora consulte las instrucciones
correspondientes antes de completar
este paso.
Si está instalando una videograbadora, debe instalarla antes de armar la bandeja. Siga las instrucciones de la
videograbadora para el armado completo.
En cas d’installation d’un magnétoscope, cela doit être fait avant d’assembler le plateau.
Suivre les instructions relatives au magnétoscope pour tout le montage.
Français Español
