PELA 497931 User manual

Blästerskåp 220 liter
Blasting Cabinet 220 liters
Item No:
497931

Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: [phone]
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackning-
ar skall sorteras och lämnas till en
återvinningscentral och där kasseras
på ett miljövänligt sätt.
Specifikationer
Nätanslutning.................................230 V/50 Hz, 8 W
Max. arbetstryck ............................................... 8 bar
Luftförbrukning ....................ca 300–600 liter/minut
Tryckluftsanslutning .......................................... 1/2”
Yttermått ................................865 x 565 x 1390 mm
Innermått ..............................850x550x370/520 mm
Vikt ..................................................................48,5 kg
Komplett med lysrörslampa, skyddshandskar och
skyddslm.
Dimensioner
Viktigt!
Läs noga igenom bruksanvisningen,
säkerhetsinstruktioner och monteringsanvisningar
innan du använder produkten. På så sätt får du ut
mesta möjliga av din apparat och felaktig
användning undviks. Spara bruksanvisningen för
framtida behov och vid en eventuell försäljning ska
anvisningen följa med skåpet.
SÄKERHETSFÖRESKRIFTER
Läs noga igenom manualens säkerhetsföreskrifter
innan du använder blästerskåpet. VARNING! När
blästerskåpet används så måste grundläggande
försiktighetsmått alltid följas för att reducera
risken för personskada och andra risker orsakade
av för högt lufttryck.
1. Anslutande tryckluftsslangar bör inte ha en
mindre dimension än 8 mm och skall klara ett
tryck på minst 8,6 bar. Lossa alltid
stickkontakten från vägguttaget och koppla
bort tryckluftslangen när blästerskåpet inte
används, vid påfyllning av blästermedel, vid all
slags service och vid byte av tillbehör.
2. Tryckluften skall vara fri från föroreningar
tex olja, fukt etc. Använd ej blästerskåpet på
fuktiga, våta eller dåligt upplysta arbetsplatser.
Utsätt ej blästerskåpet för regn. Håll arbetsytan
väl upplyst och ren. Stökiga arbetsplatser
innebär större risk för olyckor.
3. Anslut endast till jordat 230 V/50 Hz eluttag.
4. Använd skyddsglasögon och hörselskydd.
Använd alltid godkända skyddsglasögon när
blästerskåpet används. OBS! Vanliga
glasögon är inte skyddsglasögon. Använd
hörselskydd eftersom blästerskåpets ljudnivå
kan vara hög vid användandet. Använd endast
rekommenderade blästermaterial. Ersätt alltid
ett trasigt skyddsglas med ett av motsvarande
storlek och kvalitet.
5. Håll barn borta från utrustningen. Barn får ej
uppehålla sig i närheten av blästerskåpet. Låt
dem aldrig hantera blästerskåpet eller dess
tillbehör.
6. När blästerskåpet inte används ska det
förvaras på torr plats för att skyddas mot rost,
samt i ett låst utrymme så att det förvaras
oåtkomligt för barn.
7. Byt ut handskarna. Skyddshandskarna slits, byt
ut dem mot nya när så krävs.
8. Stäng och regla luckan vid användning.
9. Var aktsam om adaptern. Lossa aldrig adaptern
från vägguttaget med våta händer. Håll
elsladden borta från värme, olja och vassa
kanter.

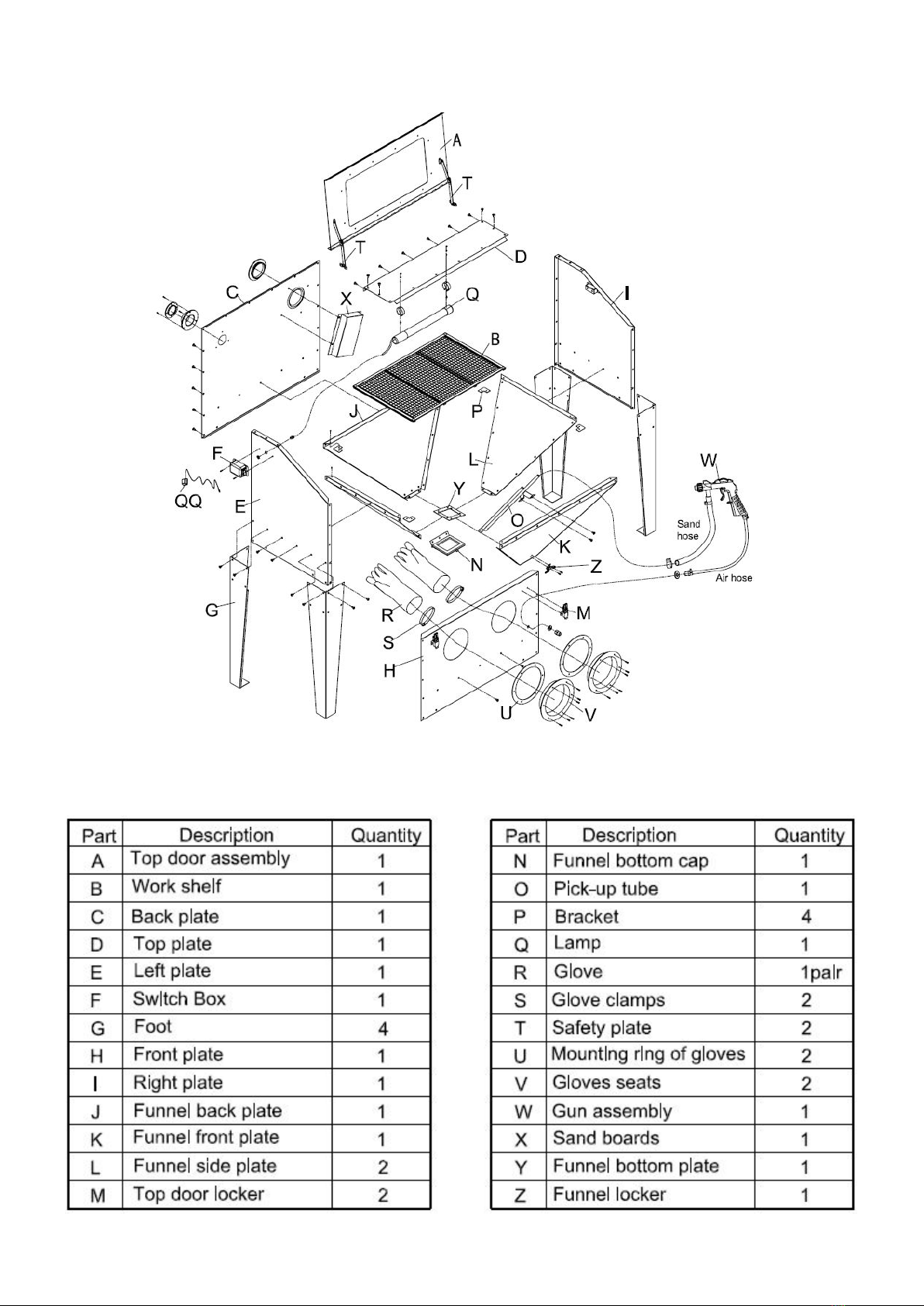

1. Montera panel (J) och fronten
(K) till tratten. Lägg
tätningslisten ca 10mm
innanför den bockade kanten.
Monteringsinstruktion
2. Montera tratten.
1). Använd skruv M4x10 (CC)
Montera frontplåtens lås (Z) på
tratten (K).
2). Använd skruv M6x12 (AA)
Skruva ihop frontplåt (K) med
panel (L).
AA M6x12 skruv
EE M6 mutter
CC M4x10 skruv
3. Montera sidopanel (L) med
bakpanelen (K) använd skruv
M6x12 (AA) och mutter M6
(EE).
OBS! Glöm inte att använda
tätningslist.
AA M6x12 skruv
EE M6 mutter

4. Montera bakpanelen (J) använd
skruv M6x12 (AA) och mutter
M6 (EE).
AA M6x12 skruv
EE M6 mutter
Monteringsinstruktion
5. Montera trattens botten (Y) och
lock (N).
1). Skruva fast de fyra skruven i
änden på tratten.
2). Fäst tätningen (NN) runt den
bockade kanten..
3). Montera dit bottenplåten (Y)
mot tratten. Använd skruv
M4x10 (CC) och bricka (GG).
4). Montera locket (N) mot plåt
(J) använd skruv M6x12 (AA).
AA M6x12 skruv
CC M4x10 skruv
GG Bricka
6. Montera vinkeljärn (P) till
trattens hörn.
Montera vinkeljärnet (P) till de
fyra hörnen i tratten. Använd
skruv M4x10 och bricka (GG).
CC M4x10 skruv
GG Bricka

7. Montera tätningslisten (NN)
runt kanten på tratten. Börja ca
30mm in på långsidan och gå
runt hörnet.
Monteringsinstruktion
8. Montera vänster skåpssida (E)
mot trattens sida (L).
1). Montera först de två M6x12
skruvarna (AA) i de mittersta
två hålen.
2). Se till att du monterar
sidoplåt (E) åt rätt håll. (se bild).
AA M6x12 skruv
9. Montera höger skåpssida (I)
mot trattens sida (L).
1). Montera först de två M6x12
skruvarna (AA) i de mittersta
två hålen.
2). Se till att du monterar
sidoplåt (I) åt rätt håll. (se bild).
AA M6x12 skruv

10. Börja med att klistra
tätningsbandet på den bakre
plåten till tratten (J). Klistra
sedan på sidoplåten (E) och
sedan på (I).
Monteringsinstruktion
11. Montera fast den bakre plåten
(C) och de bakre benen (G).
Använd skruv M6x12 och M6
mutter. Börja med att skruva
fast de tre mittre skruven på
plåten.
AA M6x12 skruv
EE M6 mutter
12. Börja med att klistra
tätningsbandet på den främre
plåten (K) på konan. Klistra
sedan fast tätningsbandet på
den vänstra frontplåten (E) och
sedan den högra (I).

13. Montera nu fast den främre
plåten (H). Börja med de tre
mittersta skruvarna. Montera
sedan de främre bena (G).
Använd M6x12 skruv och M6
mutter.
AA M6x12 skruv
EE M6 mutter
Monteringsinstruktion
14. Dra sugslangen från pistolen
igenom gallret (B) och montera
sugröret (O). Montera fast
sugröret (O) på insidan av
tratten. Använd M6x12 skruv
och M6 mutter.
Montera ihop tryckslangen med
nippel i frontplåten (H).
AA M6x12 skruv
EE M6 mutter
15. Montera fast ringarna till
handskarna (V) och (U) i hålen i
frontplåten. Använd M4x16
skruv, bricka och M4 mutter.
Montera fast handskarna (R) på
insidan med hjälp av
slangklämmor (S).
M4x16 skruv
M4 mutter
Bricka

Monteringsinstruktion
17. Tejpa fast tätningsbandet (NN)
på sidoplåtarna (I) och (E) och
även på bakplåten (C).
18. Montera fast topplåten (D),
lampan (Q) och strömbrytaren
(F).
1).Som bilden visar montera
fast lampfästena (HH) i
topplåten (D). Använd M4x6
skruv (DD), M4 mutter (FF) och
låsbrickor (TT).
2). Montera lampan (Q) i
lampfästena (HH) och dra åt
buntbanden (II).
3). Montera fast topplåten på
blästerskåpet. Använd M6x12
skruv (AA) och M6 mutter (EE).
4). Anslut lampan (Q) till
strömbrytaren (F). Håll koll på
färgerna på kabeln.
5). Skruva fast strömbrytaren på
vänster skåpssida (E). vänd
strömbrytaren så den är vänd
mot framsidan på skåpet.
Använd M4x10 skruv (CC) M4
mutter (FF) och brickor (GG).
AA M6x12 skruv
EE M6 mutter
CC M4x10 skruv
DD M4x6 skruv
FF M4 mutter
GG bricka
TT låsbricka
HH lamphållare
II buntband

19. Tejpa fast tätningslist runt
luckhålet.Använd 3x22mm
tätningslist på topplåten och
mot frontplåten (H). Använd
tätningslist 6x22mm på
sidoplåtarna (E) och (I).
20. Montera fast luckan och
strömadaptern.
1). Montera fast luckan på
topplåten. Använd M6x12 skruv
(AA) och M6 mutter (EE).
2). Montera fast
säkerhetsspärrarna (T) i skåpet
och luckan. Använd M4x10
skruv (CC).
3). Anslut adaptern (QQ) i
strömbrytaren (F).
AA M6x12 skruv
EE M6 mutter
CC M4x10 skruv
QQ strömadapter
Användning
1. Förberedelser innan blästring. Alla delar som
skall blästras måste vara fria från olja, fett och
fukt. Försäkra dig om att delarna är torra innan
du lägger dem i skåpet.
2. Lufttryck. Normalt arbetstryck ligger mellan 3,5
till 5,5 bar. Upp till 8,6 bar kan användas men vid
så pass högt tryck förstör vissa blästermaterial
som tex glaskulor. Normalt ställs trycket till 5,5
bar, detta passar de esta material, för material
såsom stål, aluminium eller ömtåliga ytor så
börjar man vid ett lägre tryck och ökar vid behov
tills man når en önskad effekt.
3. Blästerpistolens vinkel och avstånd. Rikta
pistolen i 45˚ till 60˚ vinkel mot föremålet. Låt
rikoschetterna riktas mot kabinettets baksida.
Håll inte pistolen i 90˚ vinkel mot föremålet
eftersom blästermaterialet då studsar tillbaka
mot pistolen och reducerar blästerstrålen. Det
sliter också på pistolens delar och på siktrutan.
Håll pistolen på ca 15 cm avstånd. Varning.
Pistolen skall alltid peka ifrån operatören mot
föremålet som skall blästras.
Blästra aldrig med kabinettsdörren olåst eller
öppen. Tag alltid bort luftanslutningen vid
underhåll och service av apparaten.
4. Blästermedel. Blästermedlet skall alltid hålla en
god kvalitet och vara torrt. Fukt förorsakar att
blästermaterialet ödar sämre och sätter igen
insugsrör, slangar och behållare.
5. Munstyckets storlek. Genom att öka
munstyckets diameter kan avverkningen ökas
markant men detta kräver ökat luftöde
(kompressorn måste kunna ge detta).

Underhåll
1. Blästerpistolen. Efter 10-12 timmars
använd ning skall munstycket kontrolleras. Om
munstycket slits ojämnt skall det vridas 1/4 varv
efter 10 timmars användning.
2. Klumpbildning av blästermedel.
Klumpbildning orsakas av fukt i lufttillförseln
eller från delar som är feta eller oljiga. Om det
inte åtgärdas kommer blästermedlet att öda
ojämnt och till slut sätta igen insugsrör eller
pistolen.
Kontrollera lufttillförseln, montera vid behov en
effektiv fuktavskiljare. Avfetta delar som skall
blästras ordentligt innan du blästrar dem.
3. Omvänt tryck. Om blästermedlet stoppar
ibland, håll för munstycket på pistolen och tryck
på utlösaren några sekunder. Detta orsakar att
luften trycks ut baklänges och därmed rensas
blästerslangen. På detta sätt kan man enkelt
avhjälpa igensättning.
4. Blästerpistolen tappar i tryck. Ställ
regulatorn trycket på 5,5 bar, aktivera
blästerpistolen och kontrollera på tryckmätaren,
om trycket sjunker markant tyder det på att
luftförsörjningen inte är tillräcklig. Detta kan
bero på att slangen har för liten diameter, en
reducerande snabbkoppling, ett igensatt lter
eller en kompressor som inte ger tillräckligt
öde. Luftslangen bör vara 1/2" eller större.
5. Dålig sikt - extremt dammigt. Luftintaget
skall vara fritt från föremål och skall tillåta luften
att komma in i kabinettet. Dammsugarens
behållare kan vara full och behöver tömmas
(öppna luckan i botten av dammsugaren för att
tömma behållaren). Dammltret i
dammsugaren kan vara igensatt eller behöva att
bytas ut. Blästermedlet kan vara förbrukat och
består mestadels av dammpartiklar, töm ut och
byt medlet, rengör dammsugaren och lter.
6. Dålig sikt - siktrutan dammig. Siktrutan har
en klar skyddslm monterad. Efter hand
kommer lmen att mattas, byt då ut den mot en
ny. Genom att använda skyddslm kan
livslängden på siktrutan förlängas. Var noga
med att tejpa ordentligt när ny skyddslm
monteras annars kommer stoft att komma in
och lägga sig mellan glaset och lmen.
7. Dåligt flöde av blästermedel. Kontrollera så
att fukt inte förekommer i kabinettet, installera
vid behov fuktavskiljare, byt ut fuktigt
blästermedel och rengör slangar och
munstycken. Sök efter eventuella hål i
slangarna, byt vid behov. Skräp i blästermedlet,
se upp så att inte eventuellt papper hamnar i
medlet, detta förorsakar lätt att munstycken och
slangar sätts igen. Byt ut eller sålla
blästermedlet.
Öka driftsäkerheten genom förebyggande
åtgärder
Det vanligaste problemet för en användare med
sin blästerutrustning är att produktionskapaciteten
sjunker. Ett väl underhållet blästerskåp kommer
att kunna ge användaren många år av konstant
service. När produktionen minskar kan operatören
vanligtvis nna orsaken till problemet genom att
kontrollera följande:
1. Luftförsörjning. Om tryckmätaren visar
obelastat värde (blästerpistolen är inte
aktiverad), aktivera blästerpistolen och
kontrollera på tryckmätaren. Om trycket sjunker
markant tyder det på att luftförsörjningen inte
är tillräcklig eller förhindrad. Rengör lter och
kontrollera fuktavskiljare och slangar inklusive
kopplingar tillbaks till kompressorn. Använd
en tryckmätare för att kontrollera trycket längs
ledningen eller ersätt blästerskåpets regulator
om den visar felaktiga värden.
2. Blästerpistol. Munstycket slits ut så
småningom. Ersätt det med ett nytt när
dimensionen ökat med 1/16 av originalstorleken
eller om det slitits ojämnt. Justera vid behov för
olika blästermedel och villkor. En korrekt
arbetande pistol drar 38 - 43 cm/Hg på en
manometer.
3. Dammsugare. (Medföljer inte i denna modell.)
Otillräcklig ventilation i kabinettet resulterar
i reducerad effektivitet från blästerpistolens
munstycke och minskad översikt över arbetet
i skåpet. Använd dammsugarens skakfunktion
efter ca 20 - 30 minuters användning eller efter
varje användningstillfälle (oftare när
blästermedlet blivit slitet). Töm behållaren minst
en gång per dag. Tag ur ltret och blås rent
regelbundet med tryckluft, för att dammsugaren
skall kunna arbeta effektivt. Byt ltret vid behov.
4. Blästermedel. Använd blästermedel av hög
kvalitet med en storlek anpassad efter
uppgiften. Blästermedel som innehåller
kvartspartiklar är en hälsofara. Kvartsdamm
som andas in kan ge upphov till sjukdomar, t.ex.
silikos som är en obotlig lungsjukdom. Det tar
lång tid innan silikos uppträder. Därför är det
viktigt att skydda sig mot dammet redan från
början. Fukt i ett smutsigt blästermedel kan
orsaka akut stopp. Förvara blästermedlet på en
torr plats och fyll på med lämplig mängd.
Blästermedlet bör ligga på en nivå ca 15 cm
över insugsröret, har man mindre kommer det
att förorenas och förbrukas snabbare.
Emellertid ju mindre du har i systemet desto

mindre behöver du byta ut.
5. Blästermedlets väg. Ersätt slangar som visar
tecken på mjuka äckar eller visar tecken på
förslitning. Anpassa pistolens munstycke för
att få ett lämpligt öde. För fet mix förorsakar
en pulsering från pistolen. Ett ovanligt högt ljud
när du blästrar indikerar en för mager mix. En
fet mix resulterar i mindre rörelser medans en
mager mix reducerar antalet kollisioner. Båda
minskar effektiviteten. Om något känns oklart, vi
hjälper gärna till med instruktioner och svarar på
frågor – kontakta vår verkstad. Telefon 033-20
26 56 eller [email protected].
Bruksanvisning
1. Anslut blästerskåpets adapter till ett 230 V/50
Hz eluttag.
2. Anslut blästerskåpets tryckluftsanslutning till
kompressorns tryckluftslang.
Kompressorn bör ha en kapacitet av minst 420-
700 liter/min vid 5,5 bar. Se till att det inte nns
något luftläckage. Om en läcka skulle uppstå,
koppla bort tryckluftsslangen och reparera
läckan innan blästerskåpet används igen.
VARNING! Använd inte högre lufttryck än 8,6
bar till blästerskåpet.
3. Kontrollera slangarna inuti blästerskåpet, samt
anslutningen till blästringspistolen. Se även till
sugslangen för blästermedlet så att den sitter
ordentligt fast på blästerpistolen och i
sugröret.
4. Häll blästermedel i botten av blästerskåpet.
Använd inte för mycket blästermedel eftersom
detta kan resultera i långsam och ineffektiv
blästring.
5. Tänd blästerskåpets belysning med hjälp av
strömbrytaren.
6. Placera detaljen som ska blästras på gallret
inuti blästerskåpet och stäng luckan.
7. Stoppa in händerna i skyddshandskarna och se
till att båda händerna är lättrörliga.
8. Greppa blästerpistolen och rikta den mot delen
som ska blästras. Om inget blästermedel
kommer kan insugsröret behöva rensas. OBS!
Rikta aldrig blästerpistolen mot ngrar eller
handskar. Du riskerar i så fall att få allvarliga
skador.
9. Håll detaljen som ska blästras med den
lediga handen. Håll ngrarna på så vis att de
inte hamnar i blästringsödet. Det kan vara
nödvändigt att ytta på ngrarna under
blästringens gång för att undvika skada på
ngrarna.
10. Du kan, vid behov, hålla munstycket så nära
som 5 cm ifrån ytan som ska blästras. För
blästerpistolen fram och tillbaka eller runt i
cirklar, samtidigt som du ser till att hålla
ngrarna borta från blästermedlet.
11. För att kontrollera resultatet av blästringen,
släpp blästerpistolen och avtryckaren och ta ut
händerna ur skyddshandskarna. Öppna dörren
och inspektera föremålet som blästras. Om så
behövs, fortsätt med ytterligare blästring av
föremålet.
12. När det är färdigblästrat, plocka bort föremålet,
lossa lufttrycksslangen och stäng av
belysningen. Drag ur adaptern om
blästerskåpet inte skall användas på längre tid.
Byte av blästermunstycke
Fyra blästermunstycken (2x Ø 6 och 2x Ø 7 mm)
medföljer blästerskåpet. Desto grövre
blästermedel, desto större munstycks öppning.
Underhåll
VARNING! Lossa stickkontakten från vägguttaget
och koppla ur tryckluften före all slags service och
vid byte av tillbehör.
1. Rengör luftltret regelbundet och ofta.
2. Kontrollera regelbundet skyddshandskar och
blästermunstycken beträffande slitage.
3. Kontrollera blästermedlet. Håll det fritt från
smuts och fukt. Byt ut blästermedlet när det
blivit utslitet.
4. Rengör regelbundet blästerskåpets insida.
5. Undvik fukt i tryckluftslangen.
6. Kontrollera en gång i veckan luckans
tätningslist.
7. Använd ej blästerskåpet med ett högre tryck än
8,6 bar.
8. Om lysrören behöver bytas, byt dem mot ett rör
av motsvarande typ.
9 Om blästermedlet fastnar på grund av statisk
elektricitet, så kan det bero på för torr väderlek.
Lämna det färdigblästrade föremålet på gallret
och undvik att röra det tills blästermedlet
”rinner” av.

Reservdelslista

Contact
PELA Tools
Solängsvägen 13
SE-513 70 Borås
Phone: [phone]
E-mail: [email protected]
Environmental protection/
Scrapping
Recycle any unwanted material,
do not throw it in the household
rubbish. All machines, accessories
and packaging must be sorted and
left at a recycling center and disposed
of in an environmentally friendly manner.
Specifications
Connection......................................230 V/50 Hz, 8 W
Max. working pressure...................................... 8 bar
Air consumption...................ca 300–600 liter/minut
Compressed air connection ............................... 1/2”
External dimensions...............865 x 565 x 1390 mm
Internal dimensions..............850x550x370/520 mm
Weight .............................................................48,5 kg
Complete with uorescent lamp, protective gloves
and protective lm.
Dimensions
Important!
Carefully read the safety instructions and
installation instructions before using the product.
This way you get the most out of your device and
accidents can be avoided. Save the operating
instructions for future use. In the event of a sale,
the instructions must accompany the cabinet.
SAFETY INSTRUCTIONS
Carefully read the manuals safety instructions
before using the blast cabinet. WARNING! When
using the blast cabinet, basic precautions must
always be followed to reduce the risk of personal
injury and other risks caused by excessive air
pressure.
1. Connecting compressed air hoses should not
have a dimension smaller than 8 mm and must
withstand a pressure of at least 8.6 bar. Always
disconnect the plug from the wall socket and
disconnect the compressed air hose when the
blasting cabinet is not in use. And when lling
with blast media, when servicing all kinds of
accessories and when changing accessories.
2. The compressed air must be free of
contaminants such as oil, moisture, etc. Do not
use the blasting cabinet in damp, wet or poorly
lit workplaces. Do not expose the blast
cabinet to rain. Keep the work surface well lit
and clean. Dirty workplaces involve a greater
risk of accidents.
3. Only connect to a grounded 230 V / 50 Hz
electrical outlet.
4. Wear safety goggles and hearing protection.
5. Always wear approved safety goggles when
using the blasting cabinet. NOTE! Ordinary
glasses are not goggles. Use hearing protection
as the noise level of the blower cabinet may
be high during use. Use only recommended
blasting materials. Always replace a broken
protective glass with one of the same size and
quality.
6. Keep children away from equipment. Children
are not allowed to stay near the blast cabinet.
Never let them handle the blast cabinet or its
accessories.
7. When the blast cabinet is not in use, it must
be stored in a dry place to protect against rust,
and in a locked space so that it is stored out of
reach of children.
8. Replace the gloves. Protective gloves wear,
replace them with new ones when required.
9. Close and lock the door during use.
10. Be careful of the adapter. Never disconnect the
adapter from the wall outlet with wet hands.
Keep the power cord away from heat, oil and
sharp edges.

1. Mount the panel (J) and the
front (K) to the funnel. Lay the
sealing tape approx. 10mm
inside the bent edge.
Assembly instructions
2. Fit the funnel.
1). Use screw M4x10 (CC) Install
the front plate lock (Z) on the
funnel (K).
2). Use screw M6x12 (AA) Screw
together front plate (K) with
panel (L).
AA M6x12 screw
EE M6 nut
CC M4x10 screw
3. Mount the side panel (L) with the
rear panel (K) using screw
M6x12 (AA) and nut M6 (EE).
NOTE! Do not forget to use
sealing tape.
AA M6x12 screw
EE M6 nut

4. Mount the rear panel (J) using
screw M6x12 (AA) and nut M6
(EE).
AA M6x12 screw
EE M6 nut
Assembly instructions
5. Fit the funnel bottom (Y) and lid
(N).
1). Screw the four screws to the
end of the funnel.
2). Attach the seal (NN) around
the bent edge.
3). Fit the bottom plate (Y) to
the funnel. Use screw M4x10
(CC) and washer (GG).
4). Mount the cover (N) against
the plate (J) using screw M6x12
(AA).
AA M6x12 screw
CC M4x10 screw
GG Washer
6. Fit the angle iron (P) to the
corner of the funnel. Fit the
angle iron (P) to the four
corners of the funnel. Use
screw M4x10 and washer (GG).
CC M4x10 screw
GG Washer

7. Mount the sealing tape (NN)
around the edge of the funnel.
Start about 30mm into the long
side and go around the corner.
Assembly instructions
8. Install the left side of the
cabinet (E) against the side of
the funnel (L).
1). First mount the two M6x12
screws (AA) in the middle two
holes.
2). Make sure you mount the
side plate (E) in the correct
direction. (See picture)
AA M6x12 screw
9. Mount the right cabinet side (I)
against the side of the funnel
(L).
1). First mount the two M6x12
screws (AA) in the middle two
holes.
2). Make sure you mount the
side plate (I) in the correct
direction. (See picture).
AA M6x12 screw

10. Start by gluing the sealing tape
on the back plate to the funnel
(J). Then paste on the side plate
(E) and then on (I).
Assembly instructions
11. Attach the rear plate (C) and the
rear legs (G). Use screw M6x12
and M6 nut. Start by screwing
the three middle screws to the
plate.
AA M6x12 screw
EE M6 nut
12. Start by gluing the sealing tape
to the front plate (K) of the
cone. Then glue the sealing
tape to the left front plate (E)
and then the right one (I).

13. Now it is time to mount the
front plate (H). Start with the
three middle screws. Then
mount the front legs (G). Use
M6x12 screw and M6 nut.
AA M6x12 screw
EE M6 nut
Assembly instructions
14. Pull the suction hose from the
gun through the grid (B) and fit
the suction pipe (O). Attach the
suction pipe (O) to the inside of
the funnel. Use M6x12 screw
and M6 nut.
Assemble the pressure hose
with nipple in the front plate (H).
AA M6x12 screw
EE M6 nut
15. Attach the rings to the gloves
(V) and (U) in the holes in the
front plate. Use M4x16 screw,
washer and M4 nut. Attach the
gloves (R) to the inside using
hose clamps (S).
M4x16 screw
M4 nut
Washer

Assembly instructions
17. Tape the sealing tape (NN) to
the side plates (I) and (E) and
also to the back plate (C).
18. Fit the top plate (D), the lamp
(Q) and the switch (F).
1). As the picture shows, mount the
lamp mounts (HH) in the top
plate (D). Use M4x6 screw (DD),
M4 nut (FF) and lock washers
(TT).
2). Mount the lamp (Q) in the lamp
brackets (HH) and tighten the
cable ties (II).
3). Mount the top plate to the blast
cabinet. Use M6x12 screw (AA)
and M6 nut (EE).
4). Connect the lamp (Q) to the
power switch (F). Keep track of
the colors of the cable.
5). Screw the switch to the left side
of the cabinet (E). Turn the
switch so that it faces the front
of the cabinet. Use M4x10
screw (CC) M4 nut (FF) and
washers (GG).
AA M6x12 screw
EE M6 nut
CC M4x10 screw
DD M4x6 screw
FF M4 nut
GG washer
TT lock washer
HH lamp holder
II Cable tie
