PIKO BR S 499 User manual

ALLGEMEINE BEDIENUNGSANLEITUNG
FÜR ALLE MODELLE DER BR S 499 ČSD
Instructions for use electrical loco
Gebruiksaanwijzing locomotief
Návod k použití modelu elektrické lokomotivy
D GB NL CZ
USA
ELEKTROLOKOMOTIVE BR S 499 

2

3
Inhaltsverzeichnis:
Vorbildinformationen
Sicherheitshinweise
Wichtige Hinweise
Belegung der Schnittstellen
Table of Contents:
Information about the prototype
Safety Notes
Important Notes
Assignment of PluX interface
Inhoudsopgave:
Informatie over het voorbeeld
Veiligheidsvoorschriften
Belangrijke aanwijzing
Aansluitschema PluX stekker
Obsah:
Informace k předloze modelu
Bezpečnostní informace
Důležité informace
Schéma zapojení
Seite:
4
6
8
10
Page:
4
6
8
10
Pagina:
5
7
9
11
Strana:
5
7
9
11

4
Vorbildinformation:
Zu den auffälligsten Elektroloks in Europa
zählen die Maschinen vom Typ Škoda 47E,
die in unterschiedlichen Ausführungen
als S 489 und S 499 an die Staatsbahn der
Tschechoslowakei geliefert wurden. Das
gefällige Erscheinungsbild ist geprägt durch
die abgerundeten Führerstände mit den
großen Fenstern. Der Lokkasten wurde
vollständig aus glasfaserverstärktem Kunst-
stoff gefertigt. Die S 499 wurde ab 1968 in
einer Stückzahl von 145 Exemplaren durch
die ČSD beschafft. Ab 1988 wurden die bis
zu 3200 kW leistenden Maschinen in der
Baureihe 240 geführt. Nach 1992 verblieb
die Mehrheit der Loks bei der ŽSR, die sie
weiterhin vor allen Zuggattungen einsetzt.
Die Maschinen der ČD sind hingegen im
Güterverkehr anzutreffen. Anfang der
2000er-Jahre wurden drei Maschinen von
der ČD zu Mehrsystemloks der Reihe 340
umgebaut und grenzüberschreitend nach
Österreich eingesetzt.
The prototype:
Some of the most prominent electric loco-
motives in Europe are the Škoda Class 47Es,
which were delivered to the Czechoslovaki-
an State Railways in two different versions
as the S 489 and S 499. Their unique appea-
rance is typified by their rounded cabs
and large windows. The locomotives’
bodies are made entirely of fiberglass-
reinforced plastic. Starting in 1968, a total
of 145 copies of the S 499 were acquired
by the ČSD. From 1988 onwards, the units
rated with a capacity of 3,200 kW (4350
hp) were renumbered in the 240 series.
Following the 1992 dissolution of Czechos-
lovakia, most of the locomotives remained
in Slovakia with the ŽSR; which continues
to use them for all types of trains. By cont-
rast, the ČD engines can be found in freight
traffic. At the beginning of the 2000s,
three units were rebuilt by ČD into Class
340 multi-system locomotives and used in
cross-border service to Austria.

5
Informace k předloze modelu:
K výrazným typům elektrických lokomotiv
v Evropě patří stroje Škoda 47E, které byly
vyráběny s rozdílným převodem podvozků
s označením řad S 489 a S 499 pro tehdejší
ČSD.
Výrazný vzhled lokomotivy je dán zejména
velkou plochou prosklení kabiny a celkovým
designem skříně vyrobené ze sklolaminátu
– přezdívka „laminátka“. Stroje se též od
začátku odlišovaly líbivým barevným pojetím.
Typ S 499 s výkonem 3200 kW byl zařazován
do služby u ČSD od roku 1968 a později byly
lokomotivy označeny řadou 240. Po roce
1992 při tehdejším dělení Československa
připadlo mnoho lokomotivy Železnicím
Slovenské republiky /ŽSR/, které je provozují
se všemi typy vlaků. U Českých drah jsou v
současnosti / v r. 2019 / lokomotivy obsazo-
vány na nákladní vlaky. Počátkem roku 2000
byly 3 stroje u ČD upraveny jako dvousysté-
mové – řada 340 a jsou doposud provozová-
ny v příhraničních oblastech s Rakouskem.
Informatie over het voorbeeld:
Tot de meest opvallende elektrische loco-
motieven van Europa behoren de machines
van het type Škoda 47E, die als S 489 en
S 499 in verschillende uitvoeringen werden
geleverd aan de staatsspoorwegen van
Tsjechoslowakije. Het sierlijke uiterlijk wordt
gekenmerkt door de ronde bestuurderscabi-
ne met de grote ramen. De behuizing van de
locomotief is volledig gemaakt van glasvezel-
versterkt kunststof. Vanaf 1968 werd de S
499 door de ČSD aangeschaft in een oplage
van 145 exemplaren. Vanaf 1988 werden
deze machines, met een vermogen tot 3.200
kW, in de serie 240 ingedeeld. Na 1992 bleef
het merendeel van de locomotieven bij ŽSR,
die ze is blijven inzetten voor alle treinso-
orten. De ČD-machines daarentegen zijn
uitsluitend te vinden in het goederenvervoer.
Aan het begin van de jaren 2000 werden
drie machines uit de serie 340 door de ČD
omgebouwd tot multisysteemlocomotieven
en grensoverschrijdend ingezet naar
Oostenrijk.

6
Sicherheitshinweise:
Korrekte Entsorgung dieses Produkts (Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separaten
Sammelsystem) Die Kennzeichnung auf dem Produkt bzw.
auf der dazugehörigen Literatur gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen Haus-
haltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät
bitte getrennt von anderen Abfällen, um der Umwelt bzw.
der menschlichen Gesundheit nicht durch unkontrollierte
Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die
nachhaltige Wiederverwertung von stofflichen Ressourcen
zu fördern. Private Nutzer sollten den Händler, bei dem das
Produkt gekauft wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät
auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden
und die Bedingungen des Verkaufsvertrages konsultieren.
Dieses Produkt darf nicht zusammen mit anderem Gewerbe-
müll entsorgt werden.
Modellartikel - Kein Spielzeug! Bitte bewahren Sie die beilie-
genden Hinweise und die Bedienungsanleitung auf!
Achtung! Aufgrund vorbildgetreuer, maßstabsgerechter
und funktionsbedingter Gestaltung sind Spitzen und Kanten
vorhanden. Bei unsachgemäßem Gebrauch besteht Verlet-
zungsgefahr.
Das Modell darf nur mit einem zugelassenen Transformator
mit folgender Kennzeichnung betrieben werden:
Wechselstrom: Max. Fahrspannung: 16 V ~ ,
Umschaltspannung: 24 V ~
Gleichstrom: Max. Fahrspannung: 12 V
Safety Notes:
Correct Disposal of This Product (Waste Electrical & Electronic
Equipment) (Applicable in the European Union and other
European countries with separate collection systems)
This marking shown on the product or its literature, indicates
that it should not be disposed with other household wastes
at the end of this working life. To prevent possible harm to
the environment or human health from uncontrolled waste
disposal, please separate this from other types of wastes and
recycle it responsibly to promote the sustainable reuse of
material resources. Household users should contact either
the retailer where they purchased this product, or their local
govemment office, for details of where and how they can
take this item for environmentally safe recycling.
Business users should contact their supplier and check the
terms and conditions of the purchase contract. This product
should not be mixed with other commercial wastes for
disposal.
This is a Model, not a Toy!
Please keep the enclosed manual for future reference!
Attention! Due to the nature of its construction, this product
contains some functional sharp edges! If used incorrectly
there is a possibility of danger.
This model should only be operated using an approved trans-
former marked as follows :
Alternating current: max. Load: 16 V ~ ,
Commutation tension: 24 V ~
Direct voltage: max. Driving tension: 12 V

7
Veiligheidsvoorschriften:
Correcte verwijdering van dit product
(elektrische & elektronische afvalapparatuur)
Dit merkteken op het product of het bijbehorende informa-
tiemateriaal duidt erop dat het niet met ander huishoudelijk
afval verwijderd moet worden aan het einde van zijn
gebruiksduur. Om mogelijke schade aan het milieu of de men-
selijke gezondheid door ongecontroleerde afvalverwijdering
te voorkomen, moet u dit product van andere soorten afval
scheiden en op een verantwoorde manier recyclen, zodat het
duurzame hergebruik van materiaalbronnen wordt bevor-
derd. Huishoudelijke gebruikers moeten contact opnemen
met de winkel waar ze dit product hebben gekocht of met de
gemeente waar ze wonen om te vernemen waar en hoe ze
dit product milieuvriendelijk kunnen laten recyclen.
Zakelijke gebruikers moeten contact opnemen met hun
leverancier en de algemene voorwaarden van de koopover-
eenkomsten nalezen. Dit product moet niet worden
gemengd met ander befrijfsafval voor verwijdering.
Schaalmodel – géén speelgoed!
De bijgesloten aanwijzingen en de gebruikershandleiding
s.v.p. goed bewaren! Attentie! Vanwege de werkelijkheidsge-
trouwe, schaalgetrouwe en een functiegerichte vormgeving
zijn er scherpe kanten aanwezig! Bij onjuist gebruik bestaat
er gevaar voor verwondingen!
Het model mag uitsluitend wordeen aangestuurd met een
toegelaten transformator, welke is voorzien van het volgende
kenmerk :
Wisselstroom: Max. rijspanning: 16 V ~,
Omschakelspanning: 24 V ~,
Gelijkstroom: Max. rijspanning: 12 V
Bezpečnostní upozornění:
Likvidace použitých elektrických a elektronických zařízení
(elektroodpad) (Platnost pro státy Evropské unie a ostatní
evropské státy se zvláštním sběrným systémem)
Tento symbol na produktech znamená, že použité elektrické
nebo elekronické výrobky nesmí být přidány do běžného
komunálního odpadu. Ke správné likvidaci, obnově a recyklaci
předejte tyto výrobky na určená sběrná místa. Alternati-
vně můžete v některých zemích EU nebo jiných evropských
zemích vrátit výrobky místnímu prodejci nebo zástupci při
koupi ekvivalentního nového výrobku. Správnou likvidací
tohoto produktu pomůžete zachovat cenné přírodní zdroje a
napomáháte prevenci potenciálních negativních dopadů na
životní prostředí a lidské zdraví, což by mohly být důsledky
nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od
místního správního úřadu nebo nejbližšího sběrného místa.
Pro podnikající subjekty v zemích EU:
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádej-
te si potřebné informace od svého prodejce nebo dodavatele.
Model originálního výrobku ve zmenšeném měřítku – nejedná
se o hračku!
Uchovejte prosím přiložené informace a upozornění Pozor!
Funkční model věrně zpracovaný podle předlohy.
Tvar výrobku obsahuje hrany a špičky. Při použití dbejte
pozornosti, aby nedošlo k poranění.
Model je možno požívat pouze se schváleným transformáto-
rem s následujími provozními parametry :
Střídavý napájecí proud : max napětí: 16 V ~,
Přepínací napětí: 24 V ~,
Stejnosměrný napájecí proud: max. napětí 12 V

8

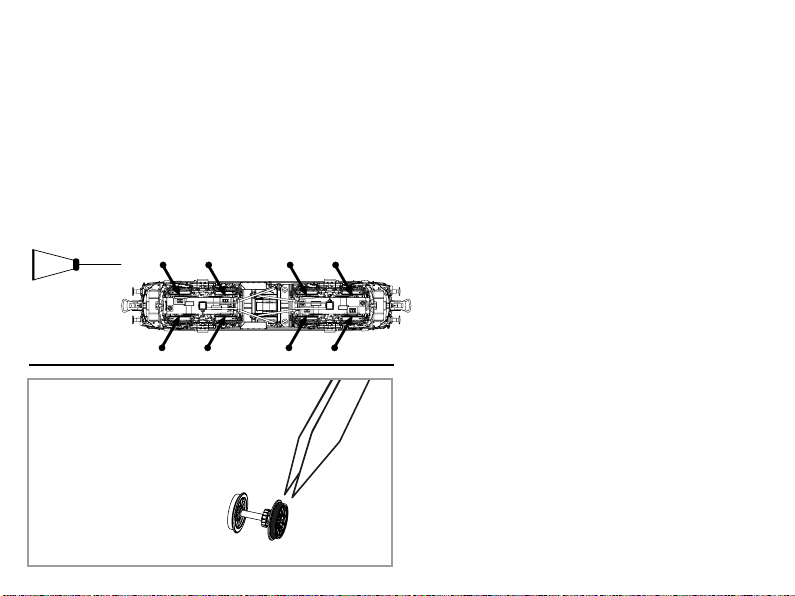

If used frequently, oil the wheelsets with a drop of
non-resinous, acid-free sewing machine oil! In order
to achieve the best possible running and traction
properties, it is advisable to run the locomotive in for
25 minutes forwards and 25 minutes in reverse
without load. Clean rails are essential for good
performance.
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit
einem Tropfen harz- und säurefreiem Nähmaschi-
nenöl! Wir empfehlen, die Lok ca. 25 min je Fahrtrich-
tung ohne Belastung einlaufen zu lassen, damit das
Modell einen optimalen Rundlauf und eine gute Zug-
kraft erhält. Bitte beachten Sie, daß der einwandfreie
Lauf des Modells nur auf sauberen Schienen gewähr-
leistet ist.
Oel
Oel
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
Haftreifenwechsel:
Change the Traction Tyres:
Vervangen van de adhesie bandjes:
Výměna bandáží:

9
Wij adviseren u om de loc ca. 25 min. zonder belasting
te laten rijden in beide rijrichtingen, zodat het model
soepel wordt ingereden en een goede trekkracht
opbouwt. Houd er hierbij rekening mee, dat
uitsluitend op schone rails een storingsvrij bedrijf is
gewaarborgd.
Při častém používání modelu dbejte návodu a na-
mažte kapkou oleje ložiska a vyznačená mazací místa.
Můžete použít olej na šicí stroje bez obsahu kyselin a
pryskyřic.Pro optimální zaběhnutí modelu doporuču-
jeme nechat jej nejdříve cca 25 min. jezdit bez zátěže.
Dbejte na to, aby model jezdil po nezkroucených a
čistých kolejích.
PIKO Art.-Nr.:
#56301 Smeerolie loc
#56300 Smeeroliedispenser met kleine dosering
PIKO Art.-Nr.:
#56301 Olej na mazání (50 ml)
#56300 Olej na mazání s jemným dávkovacím perem

10
Assignment of PluX interface:
Belegung der PluX Schnittstelle:
F0f / F0r - weisse Stirnbeleuchtung v+h
AUX1 - Zugschlussbeleuchtung hinten (rot)
AUX2 - Zugschlussbeleuchtung vorne (rot)
AUX3 - Maschinenraumbeleuchtung
AUX4 - Signallicht vorne 2x weiß,
fahrtrichtungsabhängig*
AUX5 - Fahrwerksbeleuchtung
AUX6 - Führerstandsbeleuchtung FS1,
fahrtrichtungsabhängig*
AUX7 - Spitzenlicht oben weiß oder
Führerstandsbeleuchtung FS2*
* abhängig von der Version
F0f / F0r - white headlight front and rear
AUX1 - Train end light (red)
AUX2 - Train end light front (red)
AUX3 - Engine Room Lights
AUX4 - Front signal light 2x white,
depending on direction of travel*
AUX5 - Chassis Lights
AUX6 - Cab Light FS1,
depending on direction of travel*
AUX7 - Headlight top white or
Cab Light FS2*
*depending on version

11
Indeling van de interface: Schéma zástrčky PluX:
F0f / F0r - witte frontverlichting voor + achter
AUX1 - Sluitverlichting achter (rood)
AUX2 - Sluitverlichting voor (rood)
AUX3 - Verlichting machineruimte
AUX4 - Waarschuwingslicht voor 2x wit,
afhankelijk van de rijrichting*
AUX5 - Verlichting bij de draaistellen
AUX6 - Verlichting machinistencabine FS1
afhankelijk van de rijrichting*
AUX7 - Witte frontverlichting boven of
verlichting machinistencabine FS2*
* afhankelijk van de versie
F0f / F0r - Čelní dálkový reflektor bílý vpředu +
vzadu
AUX1 - Koncové osvětlení vzadu (červené)
AUX2 - Koncové osvětlení vpředu (červené)
AUX3 - Osvětlení strojovny
AUX4 - Poziční bílá světla 2x vpředu
v závislosti na směru jízdy*
AUX5 - Osvětlení pojezdu
AUX6 - Osvětlení kabiny strojvedoucího FS1,
v závislosti na směru jízdy*
AUX7 - Čelní osvětlení nahoře bílé nebo osvětlení
kabiny strojvedoucího FS2*
* v závislosti na verzi provedení

PIKO Spielwaren GmbH
Lutherstraße 30 • 96515 Sonneberg • GERMANY
Hinweis nur für
DC-Version:
Die Funk-Entstörung
der Anlage ist mit dieser
Lokomotive sichergestellt,
wenn der üblicherweise
im Gleis-Anschlussstück
eingebaute Konden-
sator eine Kapazität von
mindestens 680 Nanofarad
aufweist.
Note only for
DC version:
With this locomotive
interference will not
occur if the condenser
normally fitted in the
track connection section has
a minimum capacity of 680
nano farads.
Aanwijzing DC versie:
De ontstoring van uw
modelspoorbaan is bij het
gebruik van deze locomotief
gegarandeerd, wanneer
de in het railaansluitstuk
ingebouwde condensator
een capaciteit heeft van
minimaal 680 nanofarad.
Upozornění jen pro
DC-Verzi:
Proti případnému rušení
domácích přijímačů použijte
při provozu modelu
napájení kolejí s vestavěným
kondenzátorem se jmenovitou
kapactou 680 Nanofaradů.
Achtung:
Sicherheitshinweise in weiteren Sprachen finden Sie unter: www.piko-shop.de
Attention:
Safety instructions in other languages, please see: www.piko-shop.de
Pozor:
Bezpečnostní upozornění s dalšími podrobnostmi najdete na: www.piko-shop.de
51380-90-7000
