PIKO BR V60-TT User manual

# 47361 Gleichstrom DC 0-12 V
# 56402
PIKO SmartDecoder 4.1
PluX16
Decodereinbau:
Installing Decoder /
Installation du décodeur /
Zástavba dekodéru
Nicht enthalten!
Not included!
Non compris!
Neobsahuje!
*
Gehäuse leicht spreizen und nach oben abziehen
Extend the body and pull slightly upward
VSoîtiers écartent et retirer en haut
Vytáhněte tělo a lehce zatáhněte nahoru
PluX16
Oel
Oel
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen
harz- und säurefreiem Nähmaschinenöl!
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes
forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
47361-90-7010
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. [phone] - 42 (dienstags und donnerstags von 16 - 18 Uhr)
Nota:
Le istruzioni di sicurezza in altre lingue
sono disponibili su: www.piko-shop.de
Aviso:
Las instrucciones de seguridad en otros
idiomas se pueden encontrar en:
www.piko-shop.de
Uwaga:
Wskazówki bezpieczeństwa w innych
językach sądostępne pod adresem:
www.piko-shop.de
Hамек:
Инструкции по безопасности на
других языках можно найти на
:
www.piko-shop.de
提示：
如需其他语言的安全须知请访问:
www.piko-shop.de
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
Hinweis:
Sicherheitshinweise in weiteren Sprachen
finden Sie unter: www.piko-shop.de
Please note:
Safety instructions in other languages,
please see: www.piko-shop.de
Conseil:
Des consignes de sécurité dans d‘autres
langues peuvent être trouvées sur:
www.piko-shop.de
Attentie:
Veiligheidsinstructies in andere talen
zijn te vinden op: www.piko-shop.de
D
IT
RU CZCN
PLE
GB F NL
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
BEDIENUNGSANLEITUNG DIESELLOK BR V60_TT
Instructions for use: diesel loco
Manuel d’utilisation pour locomotive diesel
Návod k použití lokomotivy
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge /
Conservez l’interface digitale! /
Přechodový můstek prosím uschovejte!
Haftreifenwechsel
Change the traction tires
Remplacer les bandages d‘adherence
Výměna bandáží

36 8 911
19
113 15 17
21 23 24 25 26
27 28 29 30 31
32 33 34 35 36
38 40 51 46020 56402
46197
/RN6RXQGGHFRGHU


/RN6RXQGGHFRGHU
HQWIHUQHQ
WRUHPRYH
HQOHYHU
〫䲔Ḁһ

63.
Soundeinbau:
Installing Sound /
Installation sonore /
Instalace zvuku
Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Câble souder des haut-parleurs à bord! /
Kabel od reproduktoru připájejte na destičku plošného spoje!
46197 PIKO Sound-Decoder
46197 PIKO Sound-Decoder
46197 PIKO Sound-Décodeur
46197 PIKO Sound-Dekodéru
entfernen /
to remove /
enlever /
odstranit

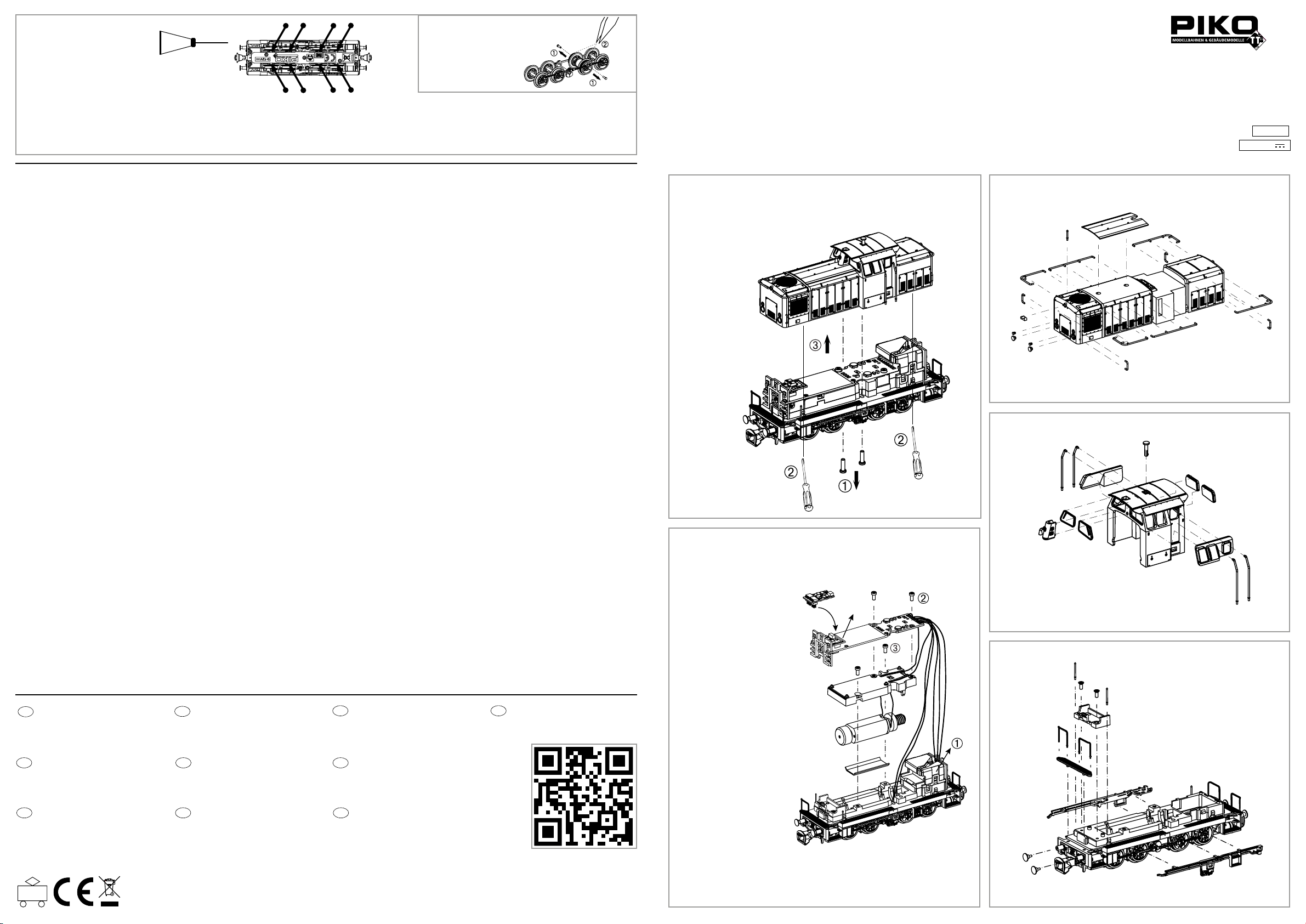

ERSATZTEILE DIESELLOKOMOTIVE BR 118_TT
Spare parts • Pièces de rechange • Náhradní díly
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben • Please order the wanted spare part with the complete spare part item number.
*Preisgruppe *price category
Bezeichnung / Description ET-Nr. / spare part N° PG*
Gehäuse, dekoriert (mit Leuchtstäben) / Body, complete (with lightbars) 47361-03 11
Führerhaus, dekoriert (mit Fenster) / Driver cab, complete (with windows) 47361-06 11
Fenster, Spitzenlicht / Window, Light bar 47361-08 9
Leuchtstab, weiß-rot / Light bar, white-red 47360-09 7
Schlotabdeckung, Motorhaubenabdeckung / Chimney cover, Motor cover 47361-11 8
Handstangen, Antenne / Handrails, Antenna 47361-113
9
Fronthandstangen / Handrail front 47360-15 9
Laufsteg kurz (2 Stck.) / Footbridge short (2 pcs.) 47360-17 7
Puffer (4 Stck.) / Buffer (4 pcs.) 47360-19
6
Rahmen mit Zahnrad / Chassis w gearwheel 47361-21 12
Kupplung / Coupler 47220-23 6
Kupplungsschacht (2 Stck.) / Coupler box (2 pcs.) 47360-24 7
Kupplungsfeder (2 Stck.) / Spring (2 pcs.) 47360-25
5
Kupplungsabdeckungen / Coupler cover 47361-26 7
Seitenblenden rechts / links / Side pipe right / left 47361-27 7
Motor, komplett / Motor, complete 47360-28 13
Halterungen / Covers 47360-29 7
Druckfeder (2 Stck.) / Pressure spring (2 pcs.) 47360-30 5
Radsatz, komplett (4 Stck.) / Wheelset, complete (set of 4) 47361-31 13
Bezeichnung / Description ET-Nr. / spare part N° PG*
Gegengewicht, komplett / Counter weight, complete 47361-32 6
Set Kuppelstangen / Set of Coupling rods 47360-33 12
Kurbelbolzen (10 Stck.) / Pin wheel (10 pcs.) 47360-34 10
Achshalter mit Schleiffedern / Wheel holder with brush spring 47361-35 9
Schrauben-Set (15-tlg.) / Set of screws (set of 15) 47360-36 7
Hauptplatine mitBeleuchtungsplatinen und Kabel /
Mainborad with Light boards and cables 47361-38 15
Lichtmasken / Light mask 47361-40 5
Brückenstecker / DC Bridge 59740-51 8
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Rubber tyres (set of 10) 46020
Sound-Decoder / Sound-Decoder 46197
PIKO SmartDecoder 4.1 PluX16 / PIKO SmartDecoder 4.1. PluX16 56402
