PIKO TAURUS TT User manual

Haftreifenwechsel
Change the traction tires
Remplacer les bandages d‘adherence
Výměna bandáží
Oel
Oel
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen
harz- und säurefreiem Nähmaschinenöl!
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes
forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
BEDIENUNGSANLEITUNG ELEKTROLOK TAURUS_TT
Instructions for use: electric Locomotive taurus
Manuel d’utilisation pour electroloc
Návod k obsluze použití elektrické lokomotivy taurus
NEM 652
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
1 2
*
*Bitte Brückenstecker aufbewahren!
Please save the DC Bridge /
Conservez l’interface digitale! /
Přechodový můstek prosím uschovejte!
Nicht enthalten!
Not included!
Non compris!
Neobsahuje!
PIKO # 56122/ #56403
47437-90-7010
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. [phone] - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Nota:
Le istruzioni di sicurezza in altre lingue
sono disponibili su: www.piko-shop.de
Aviso:
Las instrucciones de seguridad en otros
idiomas se pueden encontrar en:
www.piko-shop.de
Uwaga:
Wskazówki bezpieczeństwa w innych
językach sądostępne pod adresem:
www.piko-shop.de
Hамек:
Инструкции по безопасности на
других языках можно найти на
:
www.piko-shop.de
提示：
如需其他语言的安全须知请访问:
www.piko-shop.de
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
Hinweis:
Sicherheitshinweise in weiteren Sprachen
finden Sie unter: www.piko-shop.de
Please note:
Safety instructions in other languages,
please see: www.piko-shop.de
Conseil:
Des consignes de sécurité dans d‘autres
langues peuvent être trouvées sur:
www.piko-shop.de
Attentie:
Veiligheidsinstructies in andere talen
zijn te vinden op: www.piko-shop.de
D
IT
RU CZCN
PLE
GB F NL
0-12 V
# 47437 Gleichstrom DC

1
3
2
108
109
56 7
110/130 11 12/32 113/133 15
14 17
46020 46040 56090 56122/56403 56129
46150
19 20 21

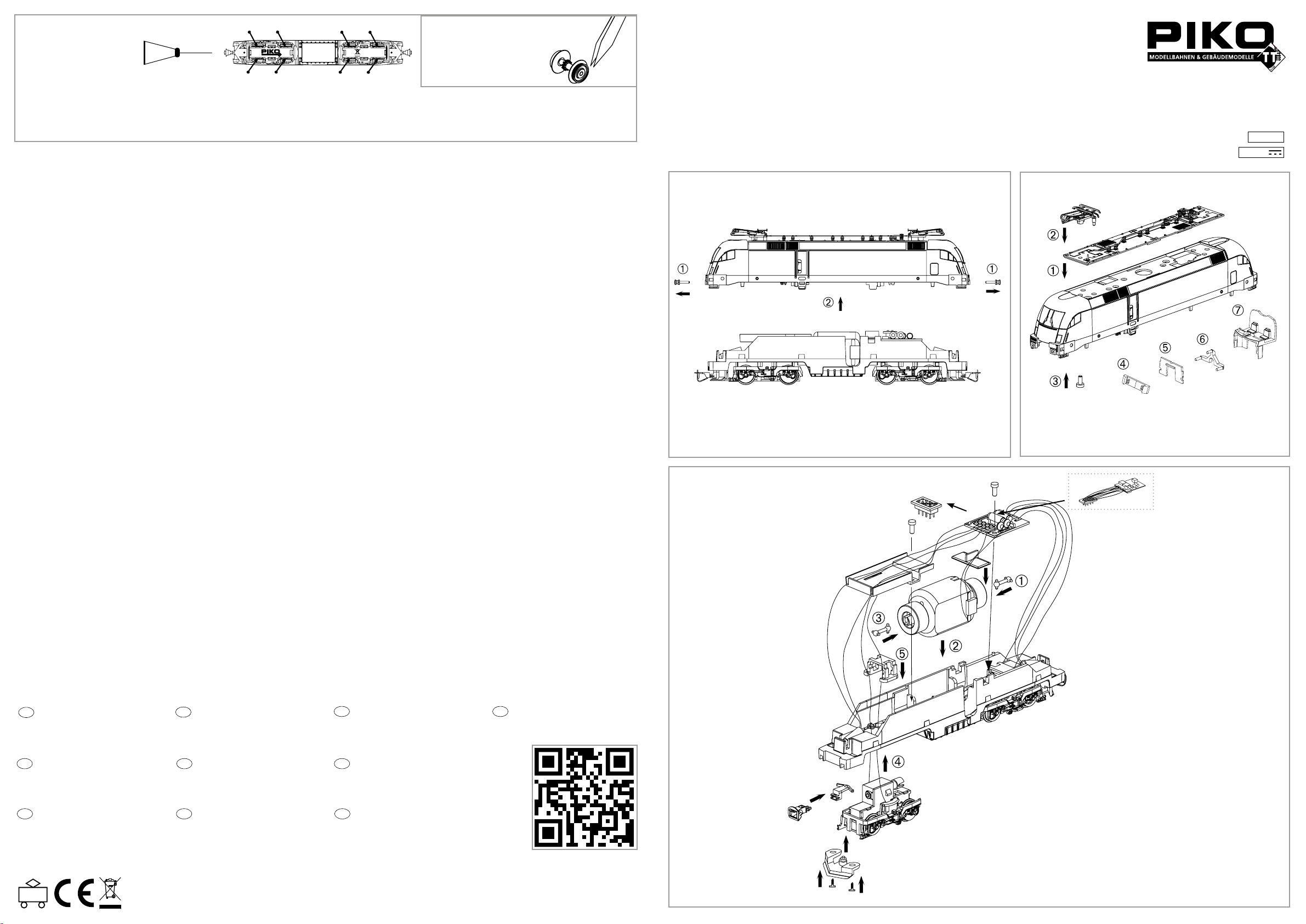

ERSATZTEILE ELEKTORLOK TAURUS_TT
Spare parts • Pièces de rechange
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben • Please order the wanted spare part with the complete spare part item number.
*Preisgruppe *price category
Bezeichnung / Description ET-Nr. / spare part N° PG*
Gehäuse, dekoriert (mit Fenster) / Body, decorated (with Windows) 47437-01 13
Isolatoren / Dachleitungen / Insulators / Roof lines 47436-02 8
Dach, vollständig / Roof, complete 47436-03 9
Lichtleiter / Conductors 47410-05 6
Inneneinrichtung / Interior fittings 47410-06 7
Schienenräumer / Snow plough 47410-07 7
Motor, komplett / Motor, complete 47432-108 12
Kardanwelle und Buchsen / Cardan shaft + bush 47432-109 7
Getriebe, komplett oh. PIKO Logo / Gearbox, compl. w/o PIKO-Logo 47432-110 12
Klammer / Clip 47410-11 6
Drehgestellbl. m. PIKO-Logo / Bogey valance w PIKO-Logo 47410-12 9
Radsatz bedr. oh. Haftr. (2 Stck.) / Wheelset (set of 2) 47432-113 9
Kupplungshalter / Coupling hook 47410-14 6
Puffer (2 Stck.) / Buffers (set of 2) 47410-15 6
Leiterplatte / PCB 47410-17 10
Kupplung / Coupling 47410-19 4
Dekoderfach / Decoder box 47410-20 7
Schwungscheibenabdeckung / Housing 47410-21 4
Getriebe komplett m. PIKO Logo / Gearbox, compl. w PIKO-Logo 47432-130 12
Drehgestellbl. oh. PIKO Logo / Bogey valance w/o PIKO-Logo 47410-32 9
Radsatz bedr. m. Haftr. (2 Stck.) / Wheelset (set of 2) 47432-133 9
Bezeichnung / Description ET-Nr. / spare part N° PG*
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Rubber tyres (set of 10) 46020
TT Kupplungsadapter für Tillig KK (2 Stck.) /
TT Coupling adaptator for Tillig KK (set of 2) 46040
Stromabnehmer / Pantograph 46150
Glühlampe (2 Stck.) / Light bulbs (set of 2) 56090
Multiprotokolldecoder Hobby mit Lastregelung (DC/AC) /
Multi protocoll decoder Hobby with load regulator (DC/AC) 56122
Brückenstecker / DC Bridge 56129
PIKO SmartDecoder 4.1 8-polig / PIKO SmartDecoder 4.1 8-pole 56403
