Portfolio LWS1204B User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Portfolio ® is a registered trademark
of LF, LLC. All Rights Reserved. MODEL #LWS1204B
ITEM #0338653
Français p. 10
Español p. 19
WALL LANTERN
EB1535 Lowes.com/portfolio

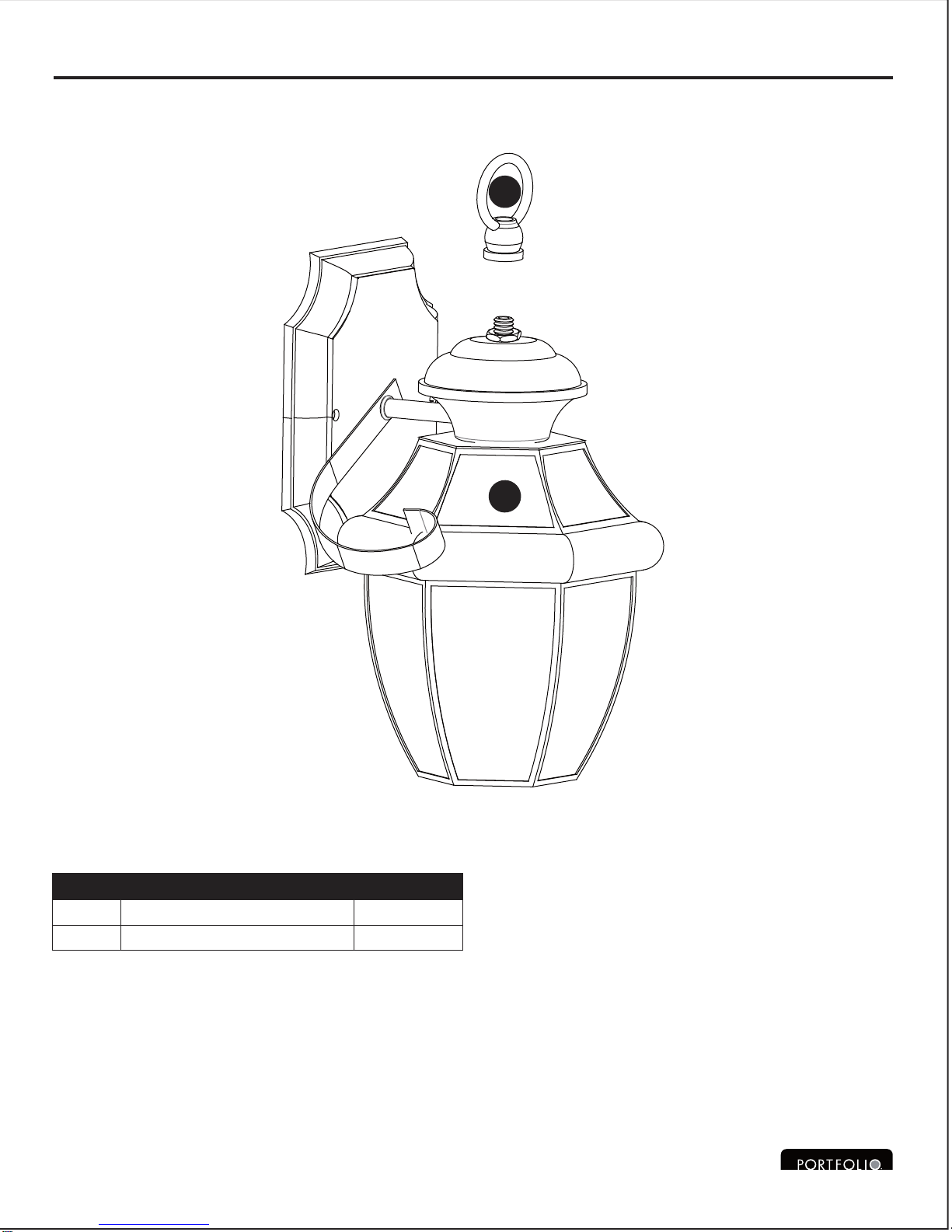

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A
B Fixture Body
Fixture Loop 1
1
B A
B
B
Lowes.com/portfolio

3
SAFETY INFORMATION
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles Ladder and Caulk.
Helpful Tools (not included): Wire strippers
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
HARDWARE CONTENTS (shown actual size)
Mounting
Screw
Qty. 2
Outlet
Box
Screw
Qty. 2
Crossbar
Qty. 1
EEDD FFCC
Hex Nut
Qty. 2
AA BB
Wire
Connector
Qty. 3
Green Ground
Screw
[preassembled
to Crossbar (GG)]
Qty. 1
GG
Mounting
Ball
Qty. 2
Lowes.com/portfolio

4
ASSEMBLY INSTRUCTIONS

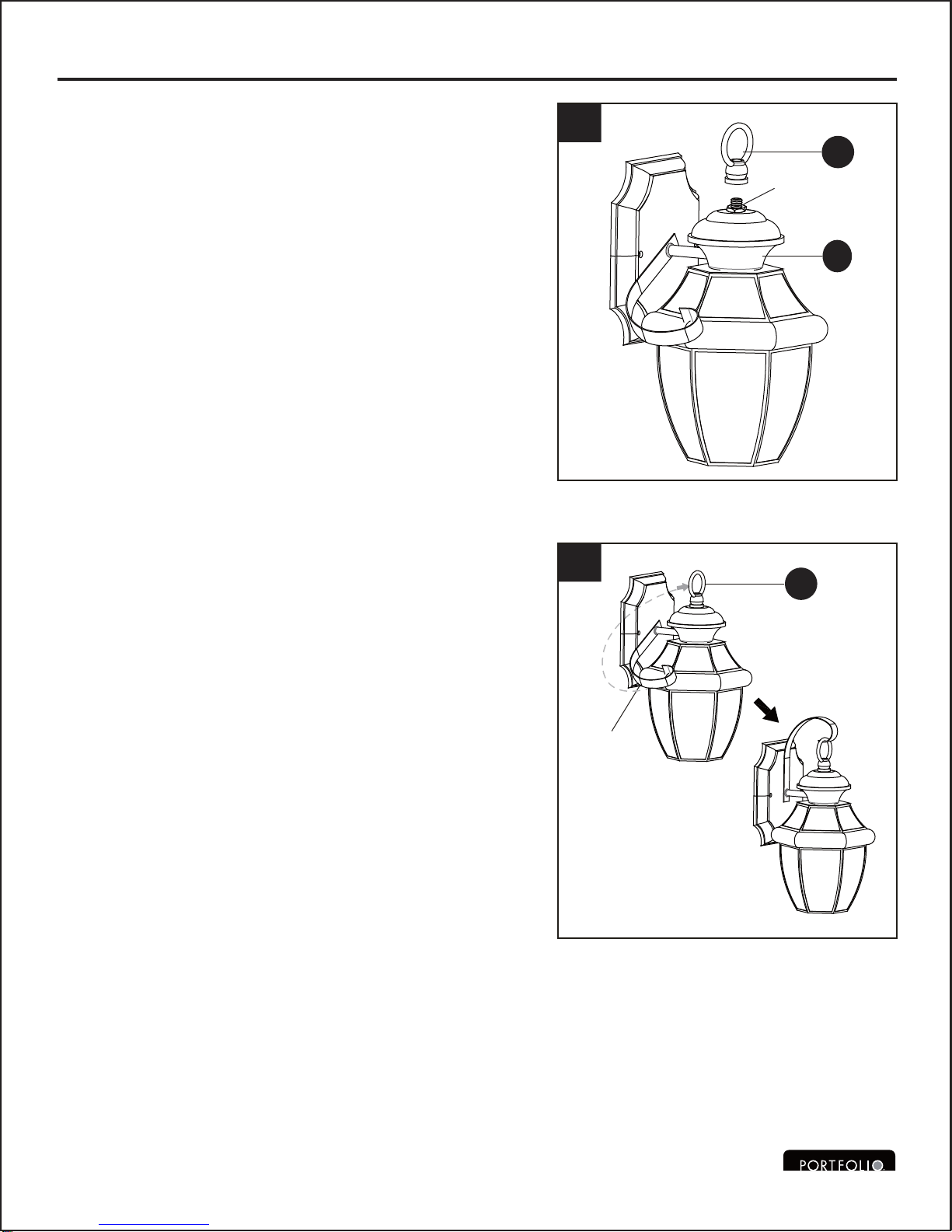

1. Thread the fixture loop (A) onto the nipple on the top
of fixture body (B). Hand tighten until snug.
2. Rotate the flat scroll to the top of the fixture. Pull
the scroll end into the fixture loop (A).
Flat Scroll
1
2
Nipple
B
A
A
Lowes.com/portfolio

5
Hardware Used
DD x 2
Outlet Box
Screw
4. Secure the crossbar (GG) to the outlet box (not
included) with outlet box screws (DD).
I
4
ASSEMBLY INSTRUCTIONS
Outlet Box GG DD
3. Install the mounting screws (CC) in the
aligned threaded holes on the crossbar (GG),
threading the hex nuts (FF) onto the mounting
screws (CC) as shown.
3
CC FF
GG
Hardware Used
CC x 2
Mounting
Screw
Hex Nut
FF x 2
Crossbar
GG x 1
Lowes.com/portfolio

6
ASSEMBLY INSTRUCTIONS

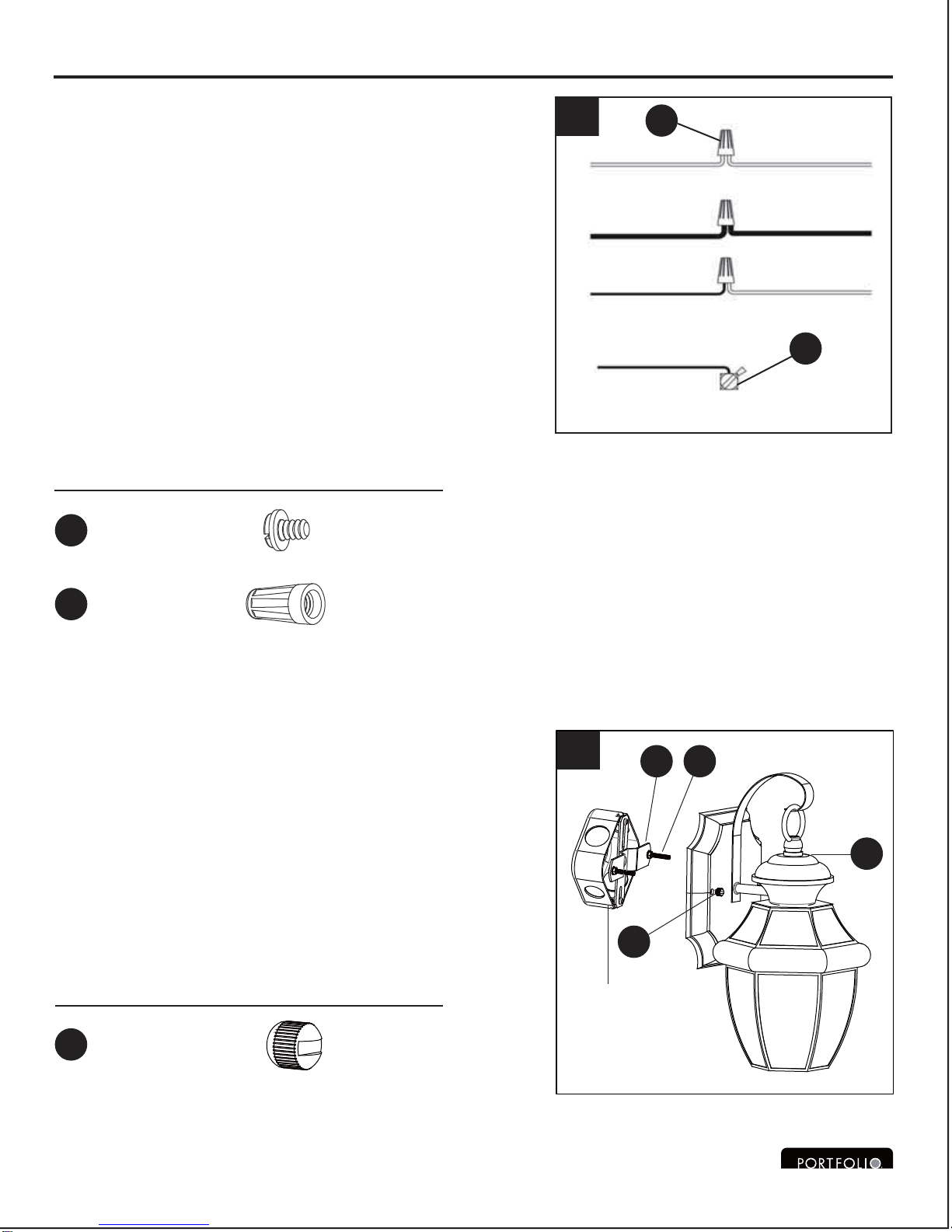

5. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (GG) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar (GG), it is imperative the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a wire
connector (BB) and tightly wrap wire connector
(BB) with electrical tape (not included).
5
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR AA
BB
Hardware Used
AA x 1
Green
Ground
Screw
BB x 3
Wire
Connector
Hardware Used
x 2
EE
EE
CCGG
Mounting
Ball
Outlet Box
B
6
6. Carefully tuck all wires into the outlet box and
position the backplate of the fixture body (B)
over the outlet box. Align the holes in the
backplate of the fixture body (B) with the
mounting screws (CC) attached to the crossbar
(GG). Pass the fixture over the mounting screws
(CC) and secure by threading mounting balls
(EE) onto end of mounting screws (CC). Tighten
until snug.
Lowes.com/portfolio

7
7
Bulb
ASSEMBLY INSTRUCTIONS
BBBB
GK
J
I
EE
8
9

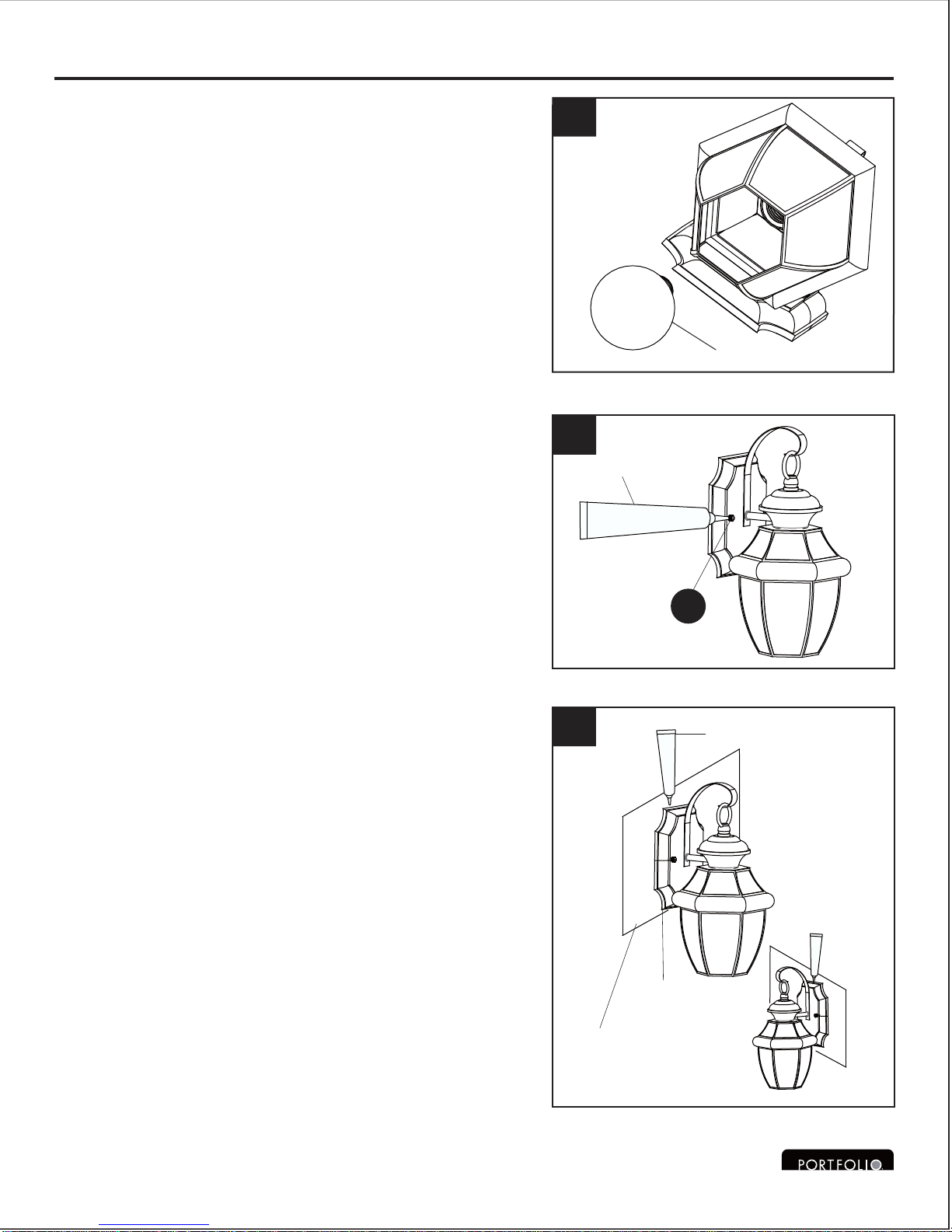

8. To prevent moisture from entering the wire
compartment, apply a small amount of silicone
sealer (not included) to the threaded side of the
mounting balls (EE) and then install them onto the
mounting screws (CC). Wipe off excess caulk.
Silicone Sealer
Silicone Sealer
9. Make sure exterior wall surface and fixture
backplate are free of dirt before applying caulk.
Using silicone sealer, start on one side of fixture
backplate and follow contour, where the fixture
backplate meets the exterior wall surface upward.
Proceed to caulk over top of backplate and down
other side.
Do not caulk bottom of fixture backplate to ensure
proper moisture drainage.
Outdoor Fixture
Backplate
Exterior Wall
Surface
SILICONE SEALER
SILICONE SEALER
R
E
L
A
E
S
E
N
O
C
I
L
I
S
Lowes.com/portfolio
7. Install bulb (not included). Use 100-watt max.
standard-base incandescent bulb or 23-watt max.
standard-base CFL.

8
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Crossed wires or power wire is
grounding out. 1. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
three (3) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
Lowes.com/portfolio

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
9
Printed in China
2015-01-13
PART DESCRIPTION PART #
AA Green Ground Screw
BB Wire Connector
CC Mounting Screw
DD Outlet Box Screw
EE Hex Nut
FF
Mounting Ball
GG Crossbar
II
9451KIT
AA
EE
FF
GG
BB
CC
DD
Lowes.com/portfolio
Portfolio ® is a registered
trademark of LF, LLC.All
Rights Reserved.

Portfolio® est une marque déposée de
LF, LLC. Tous droits réservés.
10
LANTERNE MURALE
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à
votre détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h
(HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
JOINDRE LE REÇU ICI
Numéro de série Date d’achat
Lowes.com/portfolio
MODÈLE N° LWS1204B
ARTICLE N ° 0338653
Français p. 10
Español p. 19

CONTENU DE L'EMBALLAGE
11
A
B Corps du luminaire
Anneau de suspension 1
1
PIÈCE DESCRIPTION QUANTITÉ
B A
B
B
Lowes.com/portfolio

12
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
Durée d'assemblage prévue: 20 à 30 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle et Calfeutrage
PREPARATION
Outils utiles (non compris) : Pinces à dénuder
QUINCAILLERIE INCLUSE (grandeur réelle)
EEDD FFCCAA BB
Vis de mise à
la terre verte
(préassemblée
au support de
montage (GG)]
Qté : 1
GG
Vis de
montage
Qté : 2
Vis pour boîte
de sortie
Qté : 2Traverse
Qté : 1
Écrou
hexagonal
Qté : 2
Capuchon
de
connexion
Qté : 3
Écrou
sphérique
Qté : 2
Lowes.com/portfolio

13
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Vissez l’anneau de suspension (A) à la tige filetée
située au haut du corps du luminaire (B). Serrez
fermement à la main.
2. Tournez la volute plate de façon à la placer au
haut du luminaire. Placez l’extrémité courbée
dans l’anneau de suspension (A).
1
2
B
A
A
Lowes.com/portfolio
Tige filetée
Volute
plate

14
Quincaillerie utilisée
DD x 2
Vis pour boîte
de sortie
4. Fixez la traverse (GG) à la boîte de sortie (non
incluse) à l’aide des vis pour boîte de sortie (DD).
I
4
INSTRUCTIONS POUR L’ASSEMBLAGE
GG DD
3. Insérez les vis de montage (CC) dans les trous
filetés de la traverse (GG), en vissant les écrous
hexagonaux (FF) aux vis de montage (CC) tel
qu’il est illustré.
3
CC FF
GG
Quincaillerie utilisée
CC x 2
Vis de
montage
Écrou
hexagonal
FF x 2
Traverse
GG x 1
Lowes.com/portfolio
Boîte de
sortie

15
INSTRUCTIONS POUR L’ASSEMBLAGE
5. Fixez le fil de mise à la terre à la vis de mise à la
terre verte (AA) de la traverse (GG) ou au fil de
mise à la terre de la boîte de sortie (fil
habituellement VERT ou DÉNUDÉ). Si vous
attachez le fil de mise à la terre du luminaire à la
traverse (GG), il est essentiel que la boîte de sortie
de votre maison soit correctement mise à la terre.
Raccordez le fil neutre du luminaire (BLANC ou
RAINURÉ sur le côté) au fil neutre (généralement
BLANC) de la boîte de sortie. Raccordez le fil
chargé du luminaire (NOIR ou LISSE sur le côté) au
fil chargé (généralement NOIR) de la boîte de
sortie. Joignez les fils à l’aide d’un capuchon de
connexion (BB) et enroulez ce dernier de ruban
isolant (non inclus) bien serré.
5
Quincaillerie utilisée
AA x 1
Vis de mise à
la terre verte
BB x 3
Capuchon de
connexion
Quincaillerie utilisée
x 2
EE
EE
CCGG
Écrou
sphérique
B
6
6. Insérez soigneusement tous les fils dans la boîte de
sortie, puis placez la plaque murale du corps du
luminaire (B) sur la boîte de sortie. Alignez les trous
de la plaque arrière du corps du luminaire (B) avec
les vis de montage (CC) fixées dans la traverse
(GG). Placez le luminaire sur les vis de montage
(CC) et fixez le tout en vissant les écrous
sphériques (EE) à l’extrémité des vis de montage
(CC). Serrez fermement.
Lowes.com/portfolio
5
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
BB
AA
Boîte de
sortie

16
7
INSTRUCTIONS POUR L’ASSEMBLAGE
BB
BB
GK
J
I
EE
8
9
8. Afin d’empêcher l’humidité de pénétrer le
compartiment des fils, appliquez une petite quantité
de calfeutre à base de silicone (non inclus) sur le
côté fileté des écrous sphériques (EE), puis
fixez-les aux vis de montage (CC). Essuyez
l’excédent de calfeutre.
9. Avant d’appliquer le calfeutre, assurez-vous que
la surface du mur et que la plaque murale du
luminaire sont exemptes de saletés. Appliquez un
calfeutre à base de silicone sur un côté de la
plaque murale du luminaire, à la jonction entre la
plaque murale et le mur, et suivez le contour de la
plaque. Appliquez le calfeutre sur le dessus de la
plaque murale, puis sur l’autre côté. N’appliquez
pas le calfeutre sous la plaque murale du
luminaire afin de permettre une évacuation
adéquate de l'humidité.
Ampoule
base de silicone
BASE DE SILICONE
base de silicone
BASE DE SIL O
C
INE
BASE DE SILICONE
Plaque murale
du luminaire
Surface du mur
Lowes.com/portfolio
7. Installez les ampoules. Utilisez des ampoules à
incandescence à culot standard d’un maximum
de 100 watts ou des ampoules fluocompactes à
culot standard d’un maximum de 23 watts.

17
Lowes.com/portfolio
SOIN ET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
1. Les fils sont croisés ou le fil
d'alimentation se met à la terre. 1. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant trois (3) an à compter de la date d'achat. Si pendant cette période, le produit
s'avère défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être
retourné, avec une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au
lieu de l'achat. Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son
prix d'achat original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent
défectueux à cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise
manipulation et/ou installation et exclut spécifiquement la responsabilité pour les dommages directs,
consécutifs ou indirects. Puisque certaines provinces ne permettent pas les exclusions ou les
restrictions d'une garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas
s'appliquer à votre cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir
d'autres droits qui varient d'une province à l'autre.

18
AA
EE
FF
GG
BB
CC
DD
Lowes.com/portfolio
AA Vis de mise à la terre verte
BB Capuchon de connexion
CC Vis de montage
DD Vis pour boîte de sortie
EE Écrou hexagonal
FF
Écrou sphérique
GG Traverse
II
9451KIT
LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 800 643-0067,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
PIÈCE DESCRIPTION NUMBER
Imprimé en Chine
Portfolio® est une marque
déposée de LF, LLC.
Tous droits réservés.
2015-01-13

19
MODELO #LWS1204B
ARTÍCULO #0338653
Français p. 10
Español p. 19
Lowes.com/portfolio
FAROL DE PARED
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m. a 6
p.m. y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
Portfolio® es una marca registrada de
LF, LLC. Todos los derechos reservados.

CONTENIDO DEL PAQUETE
20
A
B Cuerpo de la lámpara
Enganche de la lámpara 1
1
PIEZA DESCRIPCIÓN CANTIDAD
B A
B
B
Lowes.com/portfolio
