Power Fist 8781460 User manual

V4.0 8781460
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual

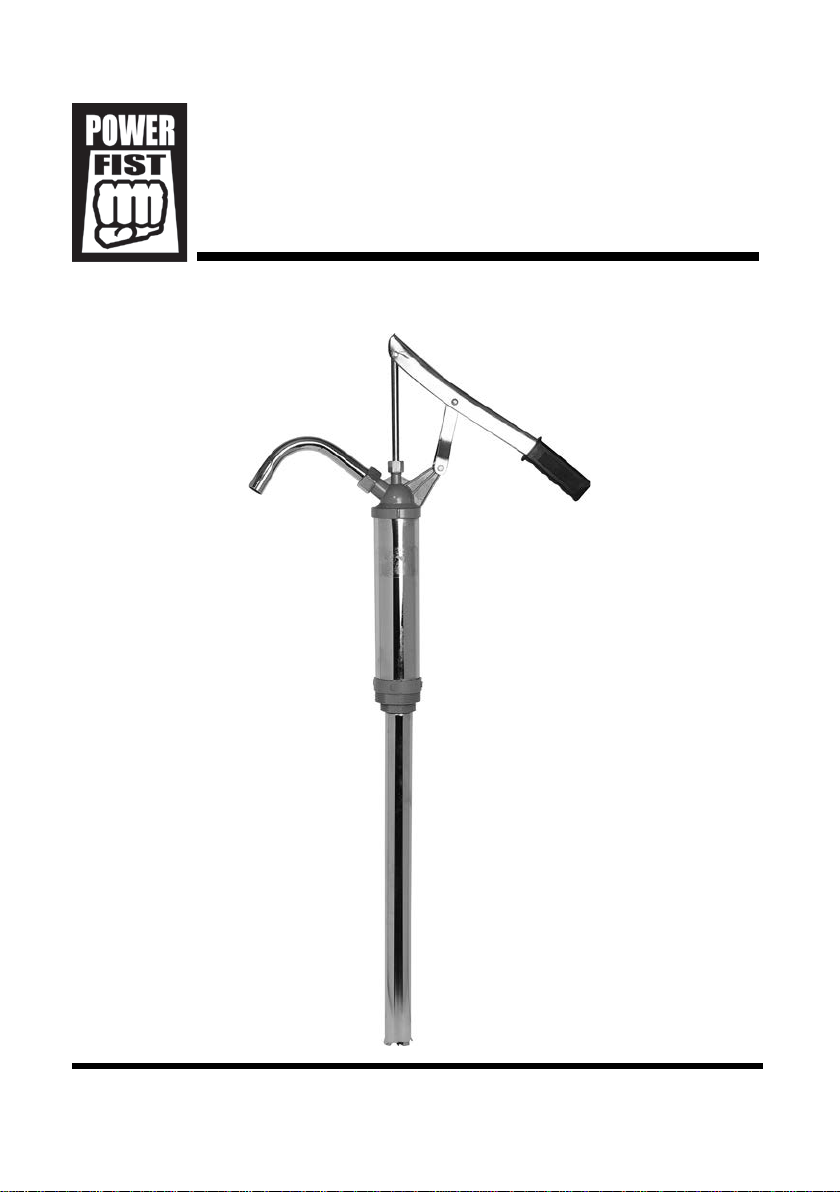

BarrelPump

8781460 Barrel Pump V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Housing Material Cast Iron and Steel
Flow Rate 5.3 GPM (20 L/min)
Inlet Size 1-29/64 in. (37 mm)
Outlet Size 7/8 in. (22 mm)
Max. Suction Lift 9.85 ft
INTRODUCTION
The Barrel Pump transfers diesel, kerosene, engine and hydraulic oil from a 55
gallon drums to other containers. The pump has a telescopic suction tube,
nitrile seals and a 2 in. NPT bung nut.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
BarrelPump

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
4. Do not install or use in the presence of flammable gases, dust or liquids.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear a NIOSH approved respirator when working on materials that
produce hazardous fumes, dust or particulate matter.

8781460 Barrel Pump V4.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Contact your chemical or fluid supplier to check for compatibility with the
pump prior to installation and operation.
4. Prior to use, always carefully and thoroughly read and understand the
OSHA information contained in the Material Safety Data Sheet (MSDS)
supplied for the chemical that is to be pumped.
5. Wear protective clothing (goggles, face masks, long sleeves, long pants,
gloves, aprons, etc.) as set forth in the OSHA Material Safety Data Sheet
when pumping any hazardous chemicals.
6. When using flammable liquids, pump containers should be grounded to
avoid static electricity.
7. Any pump used for transferring flammable liquids must be stored in a
ventilated area after use.
8. The pump should be washed out before it is used because processing
lubricants may contaminate the fluids.
9. Prior to use, inspect your pump thoroughly verifying its proper assembly.

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 5
10. If the pump is removed from the drum, it should be thoroughly rinsed in a
liquid that is compatible with both the pump and fluid.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents:
• Pump Body • Spout • Coupling Nut
• Handle lever • Split Pin • Handle
• Telescopic Tube x 2 • Telescopic Tube Seal
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Place the coupling nut (#4) over the spout (#3).
2. Screw the nut and spout to the pump head (#1).
3. Align the end of the handle (#7) with the opening in the piston rod (#14).
Insert the handle lever (#12) through both and secure with a split bin (#13).
4. Insert the telescopic tube seal (#27) over the telescopic tube (#26) connected
to the base (#25). Insert the second telescopic tube (#28) into the seal.
5. Tighten all nuts and check that the seals are properly seated.
OPERATION
1. Tighten the piston rod nut (#5).
2. Adjust the length of the telescopic suction tube (#28) to reach the
barrel’s bottom.
3. Insert the suction tube into the barrel opening and screw the pump
into place.
4. Position the receptacle container. Raise and lower the handle (#7) to pump
the contents into the container.

8781460 Barrel Pump V4.0
6 For technical questions call 1-800-665-8685
5. Release pressure within the pump once the task is complete by loosening
the piston rod nut and lowering the pump handle. Allow enough time for
the liquid to drain out of the pump and upper suction tube.
6. Remove the pump from the drum when ready. Unscrew from the barrel
and set in a container to catch any remaining fluid that drains out. Clean
the pump and suction tube before storing.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Check the pump’s seals (#2, 6, 21, 27) and suction tubes (#26, 28)
immediately after use to identify potential leaks.
4. Keep the tool handles clean, dry and free from oil/grease at all times.
5. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
CLEANING
Rinse the pump and suction tube with an appropriate cleaner after removing
from a barrel. Check the cleaning recommendations in the liquid’s SDS.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool. Apply a coating to all seals to prevent them from drying out. Apply a drop
of oil to any moving part or where metal rubs against metal.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 7
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
Problem(s) Possible Cause(s) Suggested Solution(s)
Pump does not
dispense fluid.
1. Pump not able to
create adequate
suction.
2. Pump is drawing in
air, instead of fluid or
losing prime.
3. Suction tube inlet is
blocked.
1. Prime pump.
2. Possible solutions:
a. Tighten all connections and
seals of the pump and
suction tube.
b. Replace worn or damaged
seals.
c. Dissassemble and
reassemble unit with thread
sealant tape on the threads.
Ensure the sealant tape is
compatible with the pumped
fluid.
3. Remove the suction tube and
clean.

8781460 Barrel Pump V4.0
8 For technical questions call 1-800-665-8685

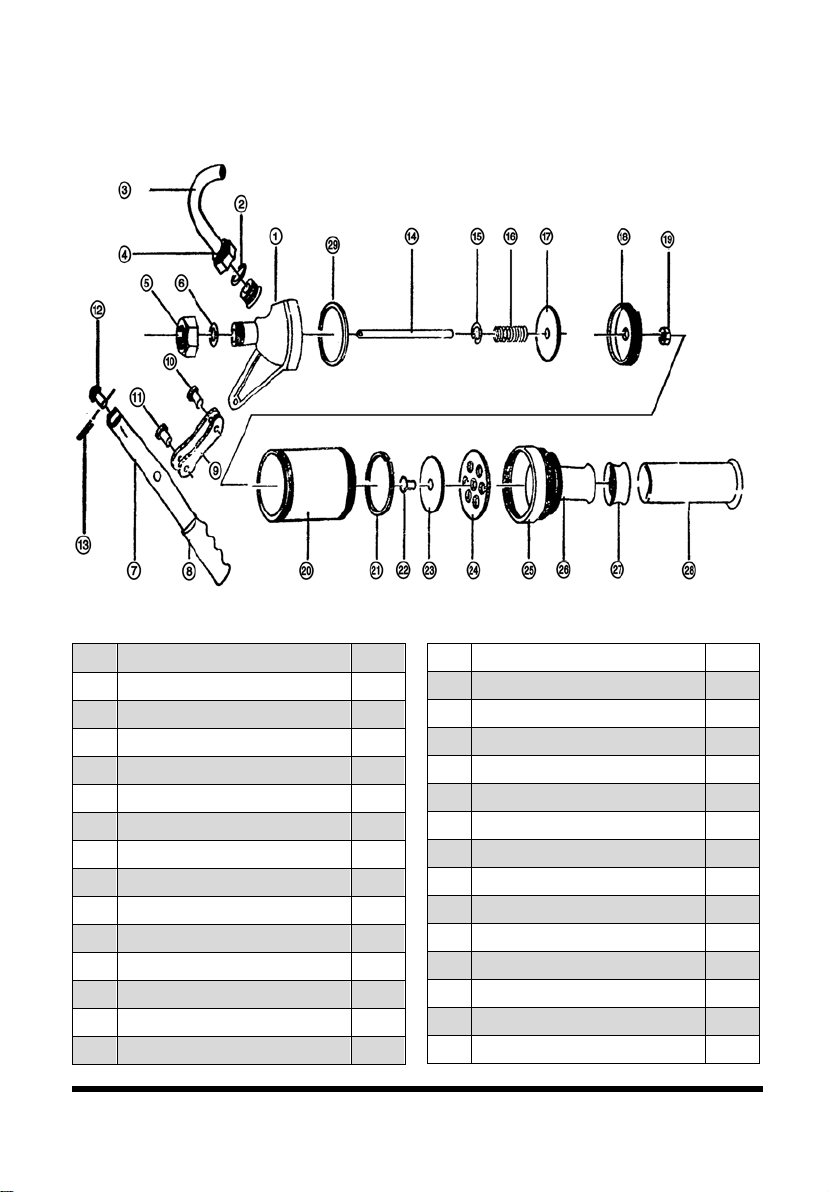

PARTS BREAKDOWN
PARTS LIST
#
DESCRIPTION
QTY
1
Pump Head
1
2
Spout Seal
1
3
Spout
1
4
Coupling Nut
1
5
Piston Rod Nut
1
6
Piston Rod Seal
1
7
Handle
1
8
Coated Vinyl Grip
1
9
Handle Level
2
10
Lever Rivet
1
11
Lever Rivet
1
12
Handle Lever
1
13
Split Pin
1
14
Piston Rod
1
15 C-Clip 1
16 Valve Spring 1
17 Valve Plate 1
18 Valve Base 1
19 Valve Nut 1
20 Barrel 1
21 Foot Valve Seal 1
22 Base Plate Rivet 1
23 Base Plate A 1
24 Base Plate B 1
25 Base 1
26 Telescopic Tube 1
27 Telescopic Tube Seal 1
28 Telescopic Tube 1
29 Barrel Gasket 1

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 9

8781460 Barrel Pump V4.0
10 For technical questions call 1-800-665-8685

V4.0 8781460
Please read and understand all instructions before use. Retain this manual for
future reference.
Manuel d'utilisateur
Pompeàbaril

8781460 Barrel Pump V4.0
2 For technical questions call 1-800-665-8685
SPÉCIFICATIONS
Matériau du boîtier Fonte et acier
Débit 20 litres par minutes (5,3 gal/min)
Taille de l'orifice d'entrée 37 mm (1-29/64 in.)
Taille de l'orifice de sortie 22 mm (7/8 in.)
Hauteur d’aspiration 9,85 pi
INTRODUCTION
La pompe à baril transfère le diesel, le kérosène, l’huile moteur et l’huile
hydraulique des barils de 55 gallons à d’autres contenants. La pompe est
équipée d’un tube d’aspiration télescopique, de joints en nitrile et d’un écrou de
bonde de 2 po NPT.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Pompeàbaril

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de
poussière ou de liquides inflammables.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.

8781460 Barrel Pump V4.0
4 For technical questions call 1-800-665-8685
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
5. Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur
des matériaux qui produisent des émanations dangereuses, de la poussière
ou des particules.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Communiquez avec votre fournisseur de produits chimiques ou de liquides
pour vérifier la compatibilité avec la pompe avant de commencer
l’installation et l’utilisation.

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 5
4. Avant d’utiliser, il est important de toujours lire attentivement et en détail et
de comprendre l’information de l’OSHA que renferme la fiche de données
de sécurité (FDS) accompagnant le produit chimique qu’on doit pomper.
5. Portez des vêtements de protection (lunettes de sécurité, protecteur facial,
manches longues, pantalon long, gants, tablier, etc.) de la façon décrite sur
la fiche de données de sécurité de l’OSHA lorsque vous pompez des
produits chimiques dangereux.
6. Les contenants de la pompe devraient être placés à la masse afin d’éviter
l’électricité statique lorsque vous utilisez des liquides inflammables.
7. Toute pompe servant au transfert de liquides inflammables doit être
remisée dans un endroit aéré après usage.
8. On recommande de laver la pompe avant de l’utiliser, puisque les
lubrifiants utilisés peuvent contaminer les liquides.
9. Avant d’utiliser, inspectez attentivement la pompe afin de vérifier si elle est
bien assemblée.
10. Si on retire la pompe du baril, on recommande de la rincer parfaitement
dans un liquide compatible avec la pompe et le liquide pompé.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu :
• Corps de pompe • Bec verseur • Écrou d’assemblage
• Levier de poignée • Goupille fendue • Poignée
• Tube télescopique • Joint de tube télescopique
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.

8781460 Barrel Pump V4.0
6 For technical questions call 1-800-665-8685
1. Placez l’écrou d’assemblage (no4) sur le bec verseur (no3).
2. Vissez l’écrou et le bec verseur sur la tête de pompe (no1).
3. Alignez le bout du manche (no7) avec l’ouverture dans la tige de piston
(no14). Insérez le levier du manche (no12) dans le boulon et fixez-le avec
une goupille fendue (no 13).
4. Insérez le joint de tube télescopique (no27) sur le tube télescopique (no26)
raccordé à la base (no25). Insérez le deuxième tube télescopique (no28)
dans le joint.
5. Serrez tous les écrous et vérifiez que les joints sont correctement assujettis.
UTILISATION
1. Serrez l’écrou de la tige de piston (no5).
2. Réglez la longueur du tube d’aspiration télescopique (no28) pour qu’il
atteigne le fond du baril.
3. Insérez le tube d’aspiration dans l’orifice du baril et vissez la pompe en
place.
4. Positionnez le contenant à remplir. Soulevez et abaissez le manche (no7)
pour pomper le contenu dans le contenant à remplir.
5. Une fois la tâche terminée, relâchez la pression dans la pompe en
desserrant l’écrou de la tige de piston et en abaissant le manche de la
pompe. Allouez suffisamment de temps pour que le liquide se purge de la
pompe et du tube d’aspiration supérieur.
6. Une fois la purge terminée, retirez la pompe du baril. Dévissez-la du baril et
placez-la dans un contenant qui recueillera tout liquide restant pouvant
s’écouler. Nettoyez la pompe et le tube d’aspiration avant de ranger le tout.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Vérifiez les joints (nos 2, 6, 21, 27) et les tubes d’aspiration (nos 26, 28) de
la pompe immédiatement après usage pour identifier toute fuite potentielle.

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 7
4. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
5. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Après avoir retiré la pompe et le tube d’aspiration d’un baril, nettoyez-les avec
un nettoyant approprié. Vérifiez les recommandations de nettoyage dans la fiche
signalétique (FDS) du liquide pompé.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Appliquez un revêtement à tous les joints pour en
prévenir le séchage. Appliquez une goutte d’huile à toutes les pièces mobiles ou
aux surfaces soumises à une friction métal contre métal.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites
de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8781460 Barrel Pump V4.0
8 For technical questions call 1-800-665-8685
Problème(s) Cause(s) possible(s) Solution(s) proposée(s)
La pompe ne
distribue
aucun liquide.
1. La pompe ne produit
pas une succion
suffisante.
2. La pompe aspire de
l’air au lieu du liquide.
3. L’admission du tube
d’aspiration est
bloquée.
1. Amorcez la pompe.
2. Solutions possibles :
a. Vérifiez régulièrement si la
pompe et les tubes
d’aspiration présentent des
fuites.
b. Remplacez les joints usés ou
endommagés.
c. Désassemblez et réassemblez
l’unité en appliquant un ruban
pour joints filetés sur les filets.
Assurez-vous que le ruban
d’étanchéité est compatible
avec le liquide pompé.
3. Retirez le tube d’aspiration et
nettoyez.

V4.0 Barrel Pump 8781460
Visit www.princessauto.com for more information 9
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
N
O
DESCRIPTION
QTÉ
1
Tête de pompe
1
2
Joint de bec verseur
1
3
Bec verseur
1
4
Écrou d’assemblage
1
5
Écrou de tige de piston
1
6
Joint de tige de piston
1
7
Poignée
1
8
Prise en vinyle
1
9
Niveau de poignée
2
10
Rivet de levier
1
11
Rivet de levier
1
12
Levier de poignée
1
13
Goupille fendue
1
14
Tige de piston
1
15
Pince en C
1
16
Ressort de soupape
1
17
Plaque de soupape
1
18
Base de soupape
1
19
Écrou de soupape
1
20
Baril
1
21
Joint de soupape de pied
1
22
Rivet de la plaque de base
1
23
Plaque de base A
1
24
Plaque de base B
1
25
Base
1
26
Tube télescopique
1
27
Joint de tube télescopique
1
28
Tube télescopique
1
29
Joint d’étanchéité de baril
1

8781460 Pompe à baril V 4,0
10 En cas de questions techniques, appelez le 1-800-665-8685
