Power Fist 8717035 User manual

V1.0 8717035
Please read and understand all instructions before use. Retain this manual for
future reference.
115V

8717035 115V Mini Utility Pump V1.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Max. Flow Rate 330 GPH
Horsepower 1/10 HP
Frequency Rating 60Hz
Current Rating 2.2A
Discharge 3/4 in. GHT
Max. Suction Lift 3 ft
Max. Discharge Head 27 ft
Operating Temperature Range 0 to 45ºC
Housing Material Powder Coated Carbon Steel
Impeller Material NBR Rubber
Flow Rate @ 5 Ft 300 GPH
Flow Rate @ 10 Ft 280 GPH
Flow Rate @ 15 Ft 240 GPH
Cord Length 6 ft
Contents Suction Strainer with 6 ft Water Hose
Service Kit with Impeller and Gasket
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper
precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may
result in minor or moderate injury if proper practices are
not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.

V1.0 115V Mini Utility Pump 8717035
Visit www.princessauto.com for more information 3
INTRODUCTION
The 115V Mini Utility Pump is a self-priming, portable pump with a
convenient carry handle. It features slip resistant rubber bumpers that keep
the pump in place during use. It can be used for various water transfer
applications and is ideal for homeowners, RV owners, boaters, ranchers,
campers and contractors.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection
and maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-
lit and free of distractions. Place lights so you are not working in
a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from
the work area.
3. Store unused tools properly in a safe and dry location to prevent rust
or damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side
protection for the eyes. Eye protection equipment should comply with
CSA Z94.3-07 or ANSI Z87.1 standards based on the type of
work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in
the work environment.

8717035 115V Mini Utility Pump V1.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific
function. Do not modify or alter this tool or use it for an
unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced.
Repair or replace the parts.
3. Do not insert a finger or any object into the pump or motor openings.
4. Do not pump hot liquids. This will overheat the pump and damage the
pump system. The temperature of pumped liquids must be between
40 to 130ºF (4 to 54ºC).
5. This pump is designed to handle clear water. Any of the following can
clog the pump or damage the pump system:
a. Physical obstruction such as sand, dirt, debris or water scale/rust.
b. Caustic liquids like salt water, brine, laundry discharge or any
other liquid containing caustic chemicals and/or foreign materials.
c. Flammable or explosive fluids such as gasoline, fuel oil, kerosene,
etc.
6. Do not allow the pump or any other system component to freeze, as
this can damage the pump during operation.
7. Do not run the pump dry. This will cause cavitation in the pump
mechanism and can damage the pump beyond repair.
8. Protect the pump from extreme temperatures and humidity to prevent
personal injury and/or equipment damage.
a. This unit is not waterproof and is not intended for use in damp
locations such as showers, saunas or swimming pools.

V1.0 115V Mini Utility Pump 8717035
Visit www.princessauto.com for more information 5
b. Do not submerge in liquids.
c. Ambient temperature around the motor should not
exceed 104ºF (40ºC).
d. Do not block the motor openings to prevent overheating.
9. Secure the discharge hose before starting the pump to prevent it from
whipping and causing personal injury and/or property damage.
10. Do not touch a hot or operating motor to prevent burn injuries.
11. Release pressure and drain liquid from the system completely before
servicing to prevent personal injury and/or equipment damage.
ELECTRICAL SAFETY
WARNING! Do not touch or handle a live device with any part of your body
that is wet or damp. Wet skin reduces resistance to electrical current,
increasing the danger of a serious or fatal shock.
WARNING! To reduce risk of electric shock, be certain that the plug is
connected to a properly grounded receptacle.
1. Disconnect device from power source before cleaning, servicing,
changing parts/accessories or when not in use.
2. Protect yourself against electric shocks when working on electrical
equipment. Avoid body contact with grounded surfaces. There is an
increased chance of electrical shock if your body is grounded.
3. Do not expose the device to rain or wet conditions. Water entering a
device will increase the risk of electric shock.
4. Do not alter any parts of the device or accessories. All parts and
accessories are designed with built-in safety features that may be
compromised if altered.
5. Make certain the power source conforms to requirements of your
equipment (see Specifications).
6. When wiring an electrically driven device, follow all electrical and
safety codes, as well as the most recent Canadian Electrical Code (CE)
and Canadian Centre for Occupational Health and Safety (CCOHS).
7. Grounded devices must be plugged into an outlet that is properly installed
and grounded in accordance with all codes and ordinances. Check with a
qualified electrician if you are in doubt as to whether the outlet is properly
grounded. If the device should electronically malfunction or break down,
grounding provides a low resistance path to carry electricity away from
the user.

8717035 115V Mini Utility Pump V1.0
6 For technical questions call 1-800-665-8685
a. Never remove the grounding prong or modify the plug in any way,
as this will render the device unsafe.
b. Do not use any adapter plugs.
WARNING! All wiring should be performed by a qualified electrician.
POWER CORD
1. Insert the power cord plug directly to the power supply whenever
possible. Use extension cords or surge protectors only when the
device's power cord cannot reach a power supply from the work area.
a. When operating a device outside, use an outdoor extension cord
marked W-A or W. These cords are rated for outdoor use and
reduce the risk of electric shock.
b. Use in conjunction with a Ground Fault Circuit Interrupter (GFCI).
If operating a device in a damp location is unavoidable, the use of
a GFCI reduces the risk of electric shock. It is recommended that
the GFCI should have a rated residual current of 30 mA or less.
2. Do not operate this device if the power cord is frayed or damaged as
an electric shock or surge may occur, resulting in personal injury or
property damage.
a. Inspect the device's power cord for cracks, fraying or other faults
in the insulation or plug before each use.
b. Discontinue use if a power cord feels more than comfortably
warm while operating the device.
c. Have the power cord replaced by a qualified service technician.
3. Keep all connections dry and off the ground to reduce the risk of
electric shock. Do not touch plug with wet hands.
4. Prevent damage to the power cord by observing the following:
a. Do not pull on the cord to disconnect the plug from an outlet.
b. Keep cord away from heat, oil, sharp edges or moving parts.
c. Never use the cord to carry the device.
5. Do not allow people, mobile equipment or vehicles to pass over
unprotected power cords.
a. Position power cords away from traffic areas.
b. Place cords in reinforced conduits.
c. Place planks on either side of the power cord to create a
protective trench.

V1.0 115V Mini Utility Pump 8717035
Visit www.princessauto.com for more information 7
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.

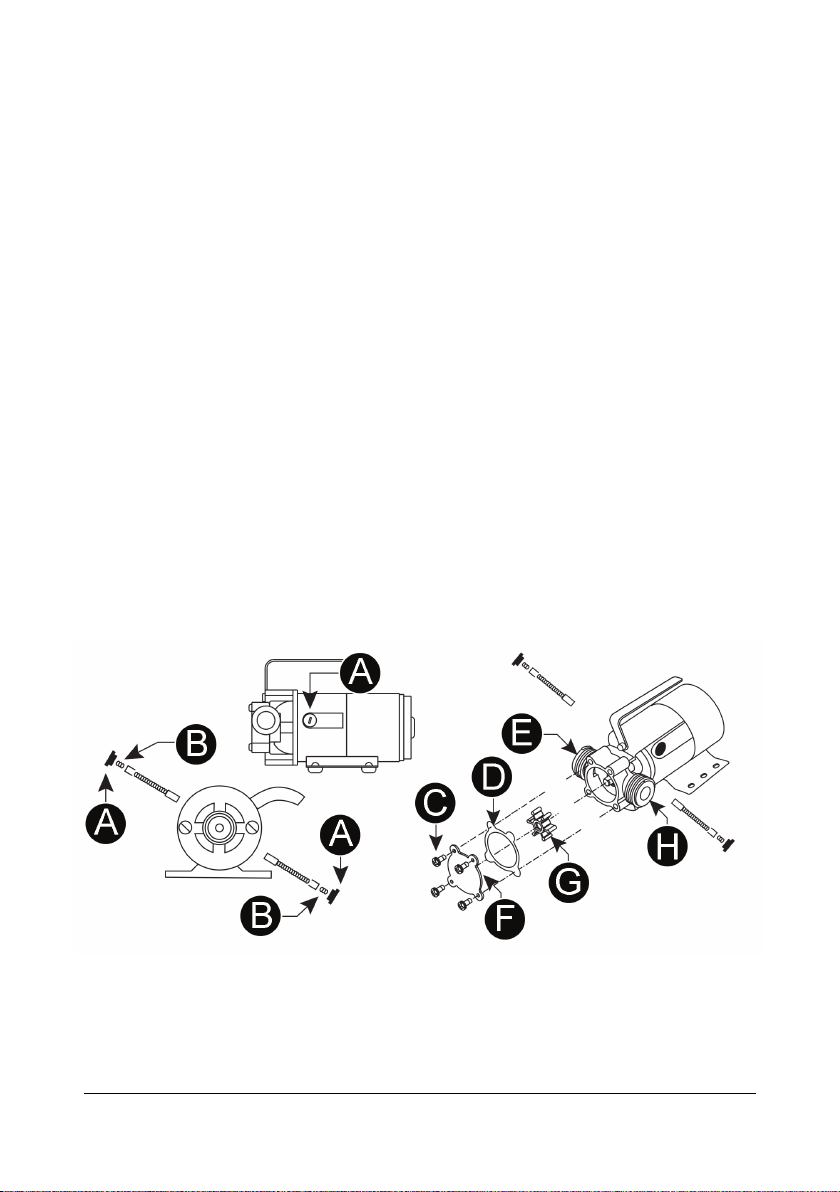

IDENTIFICATION KEY
A Brush Cap
B Spring Assembly
C Face Plate Screw
D Gasket
E Outlet
F Face Plate
G Impeller
H Inlet
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an
illustration or image.

8717035 115V Mini Utility Pump V1.0
8 For technical questions call 1-800-665-8685
1. Connect the supplied inlet hose (Fig. 1-2) to the pump’s inlet (H).
Connect a 5/8 in. discharge hose (Fig. 1-1) (sold separately) to the
pump’s outlet (E). The discharge hose should be as short as possible
and should not exceed 25 ft.
2. Position the pump on a surface that is stable, level, dry and not
slippery. Ensure that the inlet hose can reach the water source (Fig 1-4).
Do not exceed the pump’s maximum suction lift (Fig 1-3) of 3 ft.
OPERATION
NOTICE! The pump must be primed before use to prevent damage to
its mechanism.
1. Prime the pump by filling the pump cavity with water through the
inlet (H). Ensure that the impeller (G) is fully submerged.
2. Dip the inlet hose into the water source. For best results, do not kink or
coil the hoses.
3. Plug the power cord into an electrical outlet to turn the unit on.
4. Unplug the unit once the water transfer is nearly complete. Do not
fully deplete the water source to prevent the pump from running dry.
CARE & MAINTENANCE
1. Maintain the device with care. A device in good condition is efficient,
easier to control and will have fewer problems.
2. Inspect the device fittings, alignment, hoses and power supply cord
periodically. Have damaged or worn components repaired or replaced by
Fig.
1

V1.0 115V Mini Utility Pump 8717035
Visit www.princessauto.com for more information 9
an authorized technician. Only use identical replacement parts
when servicing.
3. Only use accessories intended for use with this device.
4. Maintain the device’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd.
for replacements.
WARNING! Only qualified service personnel should repair the device. An
improperly repaired device may present a hazard to the user and/or others.
REPLACING THE MOTOR BRUSHES
IMPORTANT! Motor brushes (sold separately) wear out during regular use
and must be replaced periodically.
1. Unscrew the brush caps (A) at the motor’s sides.
2. Remove the brushes and spring assemblies (B) by pulling them away
from the brush holders.
3. Install the new brushes. Ensure they are properly aligned.
4. Reinstall the spring assemblies and caps.
REPLACING THE IMPELLER
1. Remove the face plate screws (C), face plate (F) and gasket (D).
2. Remove the damaged or worn impeller (G).
3. Clean the interior surface of the pump cavity. Remove any foreign
objects to allow the impeller to turn freely.
4. Apply a thin coat of light lubricant on the interior surface of the pump
cavity and the exterior surface of the new impeller.
5. Align the impeller with the motor shaft. Push into place while rotating
the blades in a clockwise direction.
6. Reinstall the gasket, face plate and face plate screws.
CLEANING
Flush the pump with running water to remove debris or buildup.
LUBRICATION
Inspect and lubricate the device when required. Only use light oil to
lubricate the device. Other lubricants may not be suitable and could damage
the device or cause a malfunction during use.

8717035 115V Mini Utility Pump V1.0
10 For technical questions call 1-800-665-8685
NOTICE! NEVER use a penetrating oil to lubricate the device. Penetrating oil
may act as a solvent that can break down the grease and cause the device
to seize up.
STORAGE
Drain liquid from the system before storing. When storing for an extended
period, apply a thin coat of lubricant on the pump cavity and impeller.
DISPOSAL
Recycle a device damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the device does not
function properly or parts are missing. If unable to do so, have a qualified
technician service the device.
Problem(s) Possible Cause(s) Suggested Solution(s)
Pump does not
prime or does
not retain prime
during operation.
1. Suction lift is too high.
2. Hose is kinked.
3. Hose fitting is loose.
4. Hose is leaking air.
1. Adjust pump position.
2. Straighten.
3. Tighten.
4. Repair or replace.
Pump runs but
water is not
discharged.
1. Pump is not primed.
2. Suction lift or discharge
height is too high.
3. Hose is kinked.
4. Impeller is faulty.
5. Inlet is clogged.
1. Prime.
2. Adjust pump position.
3. Straighten.
4. Replace.
5. Remove obstruction.
Motor runs too
hot.
1. Voltage is incorrect.
2. Discharge hose
diameter is too small.
3. Impeller is faulty.
4. Outlet is clogged.
5. Liquid is too viscous.
6. Motor openings are
obstructed.
1. Ensure power source
conforms to device
requirements.
2. Increase hose diameter to
3/4 in.
3. Replace.
4. Remove obstruction.
5. Thin out liquid.
6. Clear area around motor.

V1.0 115V Mini Utility Pump 8717035
Visit www.princessauto.com for more information 11
Flow rate is low. 1.
Hose is kinked.
2. Impeller is clogged or
faulty.
3. Hose is too long.
1. Straighten.
2. Remove obstruction or
replace.
3. Reduce length.
Pump does not
run.
1. Pump has no power.
2. Impeller is clogged or
faulty.
3. Motor has overheated
and thermal protection
system has tripped.
1. Check power source.
2. Remove obstruction or
replace.
3. Wait 15 minutes for motor
to cool.

V1,0 8717035
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
115 V

8717035 Mini-pompe utilitaire de 115 V V1,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Débit max. 330 gal/h
Puissance 1/10 CV
Fréquence nominale 60 Hz
Courant nominal 2,2 A
Décharge 3/4 po GHT
Hauteur d’aspiration max. 3 pi
Hauteur d’aspiration max. 27 pi
Plage de température 0 à 45 ºC
Matériau du boîtier Acier au carbone à revêtement en poudre
Matériau de la tête de pompe Caoutchouc NBR
Débit à 5 pi 300 gal/h
Débit à 10 pi 280 gal/h
Débit à 15 pi 240 gal/h
Longueur du cordon 6 pi
Contenu Crépine d’aspiration avec tuyau d’eau de 6 pi
Trousse d’entretien avec tête de pompe et
joint d’étanchéité
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage
à la propriété, de blessure ou de décès si on ne respecte pas
certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.

V1,0 Mini-pompe utilitaire de 115 V 8717035
Visitez www.princessauto.com pour plus d'informations 3
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des
blessures corporelles.
INTRODUCTION
La mini-pompe utilitaire de 115 V est une pompe à amorçage automatique et
portative comprenant une poignée de transport pratique. Elle se caractérise
par des pare-chocs en caoutchouc antidérapant maintenant la stabilité de la
pompe pendant le fonctionnement. Convient pour diverses applications de
transfert d’eau; idéale pour les propriétaires de maison, de véhicule de
plaisance et de bateau, les éleveurs de bétail, les campeurs, et
les entrepreneurs.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre
aire de travail propre, bien éclairée et exempte de toute distraction.
Placez les lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux

8717035 Mini-pompe utilitaire de 115 V V1,0
4 En cas de questions techniques, appelez le 1-800-665-8685
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction
du type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et
pour réduire les effets des vibrations de l'appareil.
3. Portez des vêtements de protection conçus pour l'environnement de
travail et pour l'appareil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues,
d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir.
Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un
meilleur contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil de
façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour
une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de
l'utiliser à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. N’introduisez pas un doigt ou un objet dans les orifices de la pompe ou
du moteur.
4. Ne pompez pas de liquides chauds. Cela entraînera une surchauffe de
la pompe et endommager le circuit de la pompe. La température des
liquides pompés doit se situer entre 4 à 54 °C (40 et 130 °F).

V1,0 Mini-pompe utilitaire de 115 V 8717035
Visitez www.princessauto.com pour plus d'informations 5
5. La pompe a été conçue pour pomper de l’eau propre. Les éléments
suivants peuvent obstruer la pompe ou endommager le circuit de
la pompe :
a. Obstruction physique comme du sable, de la saleté, des débris ou
de la calamine/rouille.
b. Les liquides caustiques comme l’eau salée, la saumure, les rejets
de buanderie ou tout autre liquide contenant des produits
chimiques caustiques et/ou des matières étrangères.
c. Des liquides inflammables ou explosifs comme l’essence, le
carburant, l’huile, le kérosène, etc.
6. Ne permettez pas à la pompe ou à tout composant du système de geler,
puisque cela pourrait endommager la pompe en cours de fonctionnement.
7. Ne faites pas fonctionner la pompe à sec. Cela entraînera la cavitation à
l’intérieur du mécanisme de la pompe et peut endommager la pompe et
la rendre impossible à réparer.
8. Protégez la pompe contre les températures extrêmes et l’humidité pour
prévenir toute blessure corporelle ou tous dommages matériels.
a. Cette unité n’est pas imperméable et n’est pas conçue pour être
utilisée dans des lieux humides comme les douches, les saunas ou
les piscines.
b. Ne la plongez pas dans des liquides.
c. La température ambiante autour du moteur ne doit pas excéder
40 °C (104 °F).
d. N’obstruez pas les ouvertures du moteur afin de prévenir
la surchauffe.
9. Avant de mettre la pompe en marche, fixez fermement le tuyau de
refoulement pour prévenir les coups de fouet et les blessures
corporelles ou tout dommage matériel.
10. Évitez tout contact avec un moteur chaud ou en marche pour prévenir
les brûlures.
11. Afin de prévenir les blessures corporelles ou tout dommage matériel,
relâchez la pression et drainez entièrement le liquide du système avant
d’effectuer un entretien.

8717035 Mini-pompe utilitaire de 115 V V1,0
6 En cas de questions techniques, appelez le 1-800-665-8685
SÉCURITÉ EN ÉLECTRICITÉ
AVERTISSEMENT ! Ne touchez et ne manipulez pas un appareil sous tension
avec une partie du corps qui est mouillée ou humide. La peau humide réduit
la résistance au courant électrique, augmentant ainsi le risque de choc
grave ou mortel.
AVERTISSEMENT ! Pour réduire les risques de choc électrique, assurez-vous
que la fiche est branché dans une prise de courant correctement mise à
la masse.
1. Déconnectez l'appareil de la source d'énergie avant le nettoyage,
l'entretien, le remplacement de pièces ou d'accessoires ou lorsqu'il
n'est pas utilisé.
2. Protégez-vous contre les chocs électriques lorsque vous travaillez en
présence d'équipement électrique. Évitez le contact entre votre corps
et les surfaces reliées à la terre. Il y a un risque plus élevé de choc
électrique si votre corps est mis à la terre.
3. Les appareils ne doivent jamais être exposés à la pluie ou à une forte
humidité. Si l'eau pénètre à l'intérieur d'un appareil, le risque de choc
électrique devient beaucoup plus grand.
4. Ne modifiez aucune partie de l'appareil ou des accessoires. Toutes les
pièces et tous les accessoires sont conçus avec des dispositifs de
sécurité intégrés qui seront compromis s'ils sont modifiés.
5. Assurez-vous que la source d'énergie est conforme aux exigences de
votre équipement (consulter les spécifications).
6. Au moment de câbler un appareil électrique, respectez tous les codes
en matière d'électricité et de sécurité, ainsi que les versions les plus
récentes du Code canadien de l'électricité (CE) et du code du Centre
canadien d'hygiène et de sécurité au travail (CCHST).
7. Les appareils mis à la masse doivent être branchés dans une prise qui
est correctement installée et mise à la masse conformément à tous les
codes et à tous les règlements. Consultez un électricien qualifié si vous
doutez de la mise à la masse appropriée d'une prise. En cas de
défaillance électronique ou de bris de l'appareil, la mise à la masse
procure un trajet de faible résistance pour éloigner l'électricité
de l'utilisateur.
a. Ne retirez jamais la broche de masse et ne modifiez jamais la fiche
puisque cela fera en sorte que l'appareil ne sera plus sécuritaire.

V1,0 Mini-pompe utilitaire de 115 V 8717035
Visitez www.princessauto.com pour plus d'informations 7
b. N'utilisez aucune fiche d'adaptation.
AVERTISSEMENT ! Tout le câblage doit être installé par un
électricien qualifié.
CORDON D'ALIMENTATION
1. Autant que possible, insérez la fiche du cordon d'alimentation
directement dans la source d'énergie. N'utilisez des rallonges ou des
limiteurs de surtension que lorsque le cordon d'alimentation de
l'appareil est trop court pour atteindre la source d'énergie depuis l'aire
de travail.
a. Lorsque vous vous servez d'un appareil électrique à l'extérieur,
employez un cordon prolongateur portant la mention W-A ou W.
Ces rallonges peuvent être utilisées à l'extérieur et elles réduisent
le risque de choc électrique.
b. Servez-vous de l'appareil avec un interrupteur de circuit en cas de
fuite à la terre (GFCI). S'il est absolument nécessaire d'utiliser un
appareil électrique dans un endroit humide, l'emploi d'un tel
interrupteur de circuit diminue le risque de choc électrique.
2. N'utilisez pas cet appareil si le cordon d'alimentation est effilé ou
endommagé, car un choc électrique peut se produire, ce qui pourrait
causer des blessures ou des dommages à la propriété.
a. Avant chaque utilisation, inspectez le cordon d'alimentation de
l'appareil; vérifiez qu'il n'est ni fissuré, ni effiloché et que l'isolant
et la fiche ne sont pas endommagés.
b. Arrêtez d'utiliser l'appareil si le cordon d'alimentation est trop
chaud au toucher.
c. Faites remplacer le cordon d'alimentation par un technicien de
service compétent.
3. Pour réduire le risque de choc électrique, assurez-vous que toutes les
connexions sont sèches et qu'elles ne présentent aucun contact avec le
sol. Ne touchez pas la fiche avec les mains humides.
4. Pour éviter tout dommage au cordon d'alimentation, observez les
précautions suivantes :
a. Ne tirez jamais sur le cordon d'alimentation pour déconnecter la
fiche de la prise.
b. Tenez le cordon à l'écart de la chaleur, de l'huile, des rebords
coupants ou des pièces mobiles.

8717035 Mini-pompe utilitaire de 115 V V1,0
8 En cas de questions techniques, appelez le 1-800-665-8685
c. N'utilisez jamais le cordon d'alimentation pour transporter
l'appareil.
5. Veillez à ce que personne, ni aucun matériel mobile ni des véhicules
n'écrasent les cordons d'alimentation non protégés.
a. Disposez les cordons d'alimentation loin des zones de passage.
b. Placez les cordons d'alimentation à l'intérieur de
conduits renforcés.
c. Placez des planches de chaque côté du cordon d'alimentation pour
créer un couloir protecteur.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a
des dommages. Assurez-vous que tous les articles dans le guide
d’identification sont compris.
GUIDE D’IDENTIFICATION
A Capuchon de balai
B Assemblage de ressort
C Vis de plaque avant
D Joint d’étanchéité
E Orifice de refoulement
F Plaque avant
G Turbine
H Orifice d’entrée

V1,0 8717035
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
Les numéros entrecoupés entre parenthèses (fig. 1-1) se rapportent à un
point précis d'une illustration ou d'une image.
1. Raccordez le tuyau d’entrée fourni (fig. 1-2) à l’orifice d’entrée de la
pompe (H). Raccordez un tuyau de refoulement de 5/8 po (fig. 1-1)
(vendu séparément) à l’orifice de refoulement de la pompe (E). Le tuyau
de refoulement doit être aussi court que possible et ne doit pas
dépasser 25 pi.
2. Installez la pompe sur une surface stable, de niveau, sèche et non
glissante. Assurez-vous que le tuyau d’entrée peut atteindre la source
d’eau (fig. 1-4). Ne dépassez pas la hauteur d’aspiration maximale de 3
pi de la pompe (fig. 1-3).
UTILISATION
AVIS ! La pompe doit être amorcée avant utilisation pour prévenir tout
dommage à son mécanisme.
1. Amorcez la pompe en remplissant la cavité de la pompe avec de l’eau
par l’orifice d’entrée (H). Assurez-vous que la turbine (G) est
entièrement submergée.
2. Plongez le bout du tuyau d’entrée dans la source d’eau. Pour de
meilleurs résultats, ne tordez pas et n’enroulez pas les tuyaux.
fig.
1
