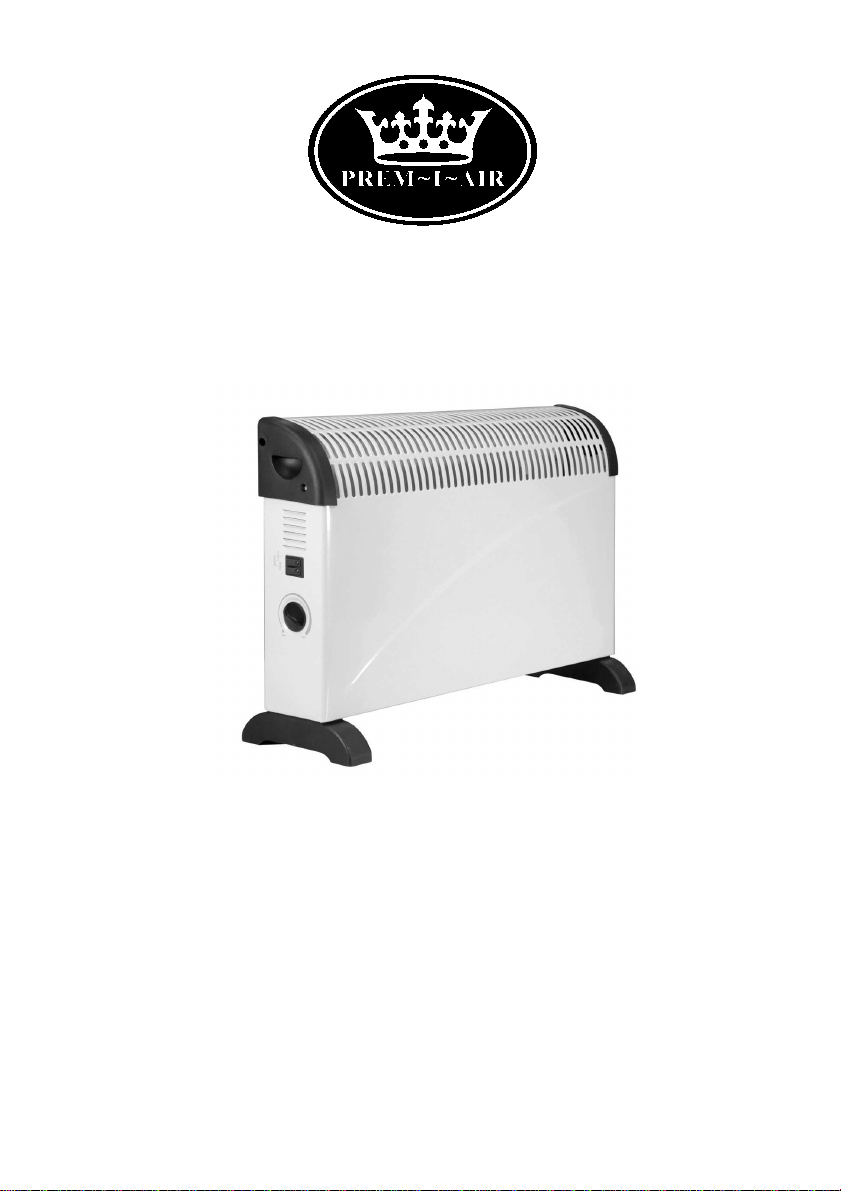

Prem-I-Air EH1434 User manual

EH1434
2 kW Convector Heater
Radiateur Convecteur 2 kW
•3 Heat settings
•Adjustable room
thermostat
•Noiseless operation
•Convenient built-in
carrying handle
•Safety overload cut-out
•3 Vitesses
•Thermostat Réglable
•Fonctionnement Silencieux
•Poignée de Transport
très Pratique
•Coupure de Sécurité
en cas de Surchauffe
Page 1

IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the
user of the product for future reference.
INSTALLATION
For free-standing use: attach the feet to the underneath of
the heater using the four 12 mm (½") screws. The feet at
end of the case.

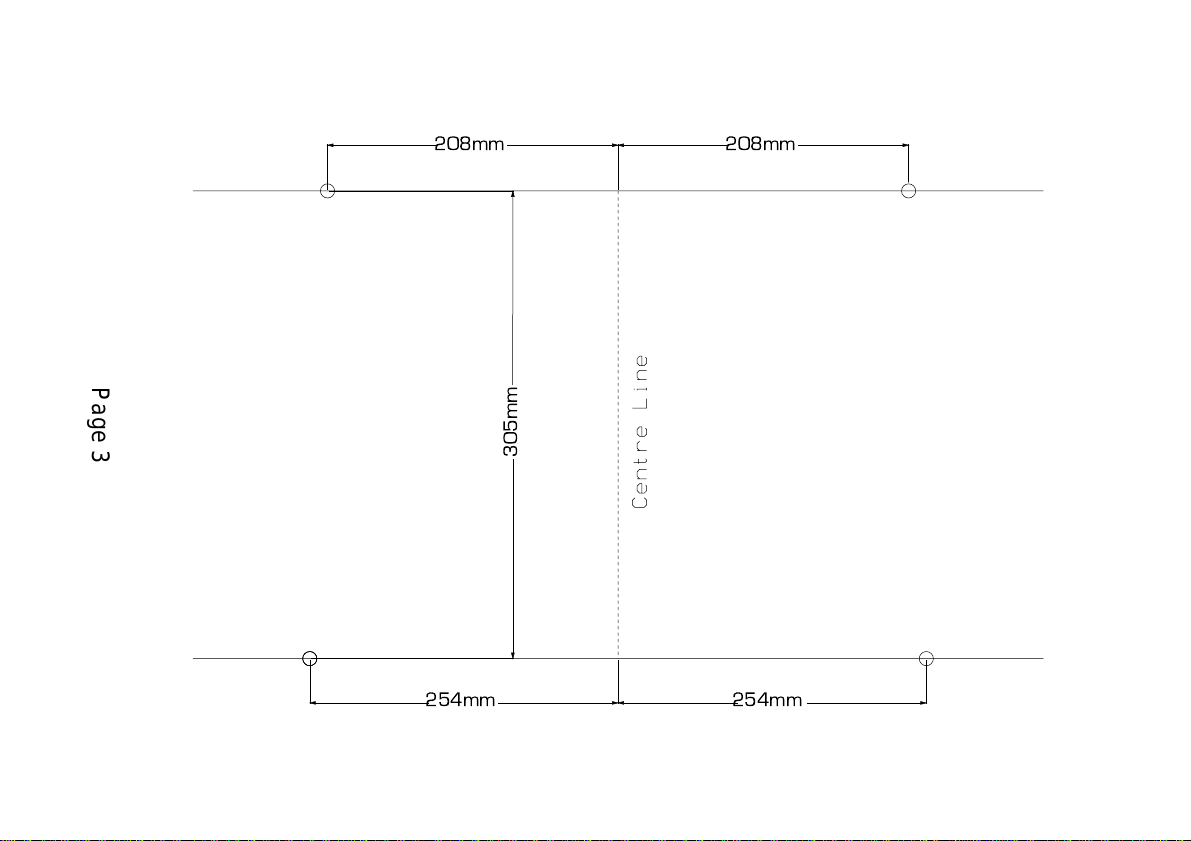

To wall-mount: Referring to the diagram opposite, draw two
horizontal lines on the wall 305 mm (12") apart, the lower line
more than 50 mm (2") from the floor.
•On the upper line, drill holes 208 mm (8¼") from the centre
line, using a 6mm (¼") masonry bit, and insert a wall plug.
•On the lower line, drill holes 254 mm (10") from the centre
line using a 6mm (¼") masonry bit, and insert a wall-plug.
•Fix the two hook-brackets to the upper holes using the 30
mm (1¼") screws.
•Fix the two L-shaped brackets to the underside of the
heater using the 12 mm (½") screws through the round hole
in the bracket - the oval hole in the bracket locates over the
screw that fixes the case together,
•Hang the heater on the hook-brackets using the two slots.
•The L-shaped brackets will now line up with the lower holes
in the wall. Attach to the wall using the other two 30 mm
(1¼") screws.
Page 2

305mm
208mm 208mm
254mm254mm
Page 3

PRODUCT SAFETY
•This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and
understand the hazards involved.
• Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by
children without supervision.
•Place the appliance on a firm flat surface .
•Ensure that there is at least 300mm (1') between the sides
of the appliance and any flammable materials
•Ensure that there is at least 900mm (3') from the top of the
appliance and any flammable materials.
•Do not place on soft surfaces.
•Do not cover. This symbol shown on the casing of
the appliance means that the appliance should not
be covered.
•Do not use with a programmer, timer, remote control
system or other device that switches the heater on auto
matically (because a fire risk exists if the heater is incorrectly
positioned or covered)
•Do not use outdoors.
•Do not use in a moving vehicle, boat or ship.
•Do not use in the immediate surroundings of a bath, a
shower or a swimming pool.
•Do not use in bathrooms, or in wet locations.
•Do not place the mains lead beneath a carpet or rug.
•Do not use the appliance in locations where paint, petrol or
other flammable liquids are used or stored.
•Do not use the appliance without the feet attached.
•Do not locate the appliance immediately below a socket
outlet
Page 4

PAT TESTING
When used in an office environment, this product must be
safety-tested yearly by a qualified electrician (PAT Tested) in
order to comply with the Electricity at Work Regulations.
It is good practice that appliances are regularly PAT tested
when used in a domestic environment.
GENERAL SAFETY REQUIREMENTS
Domestic wiring must be tested periodically by a qualified
electrician at least once every 10 years or at every change
of occupancy. For office and retail premises, and buildings
such as village halls, the wiring must be inspected at least
once every 5 years.
It is recommended that all building be fitted with smoke
alarms (it is mandatory for new buildings).
OPERATION
Plug the mains lead into a 13 Amp mains socket.
If connecting via an extension lead, make sure that the lead
is rated at 10 Amps or more, and that it is fully unwound.
Switch the unit on at the mains socket.
Use the two switches on the side to select the required
operation:
•750 W switch on = Low Heat (750 W)
•1250W switch on = Medium heat (1250 W)
•Both switches on = High Heat (2000 W)
Do not touch the air output grille when the heater is in
operation, because it will be hot and may cause burns.
Unplug the heater from the mains when not in use.
Page 5

USING THE THERMOSTAT
The thermostat can be use to regulate the room
temperature.
Turn both switches on (high heat), and rotate the
temperature control fully clockwise.
The heater will then operate at maximum output. When the
desired temperature is reached, rotate the temperature
control anticlockwise until a click is heard. The heater will
then switch on and off to keep the room at the desired
temperature. The indicator lights in the switches will show
that this is happening.
Any of the heat settings may be used.
If the temperature control is rotated fully anticlockwise to the
snowflake symbol, it will operate as a "frost-stat" and switch
the heater on if the temperature drops below 4°C, preventing
damage by frost.
MAINTENANCE
Before cleaning, turn the heater off, and disconnect from the
mains supply. The heater may then be cleaned using a
damp cloth with a drop of washing-up liquid to remove any
dust or dirt from the case. Do no use stronger detergents or
solvents as these may damage the paint finish.
Using a dry 1" (25mm) paint-brush, remove any dust from
the grilles.
If the mains lead is damaged, it must be replaced by the
manufacturer or and authorised service centre. If the mains
plug needs to be replaced, proceed as follows:
Page 6

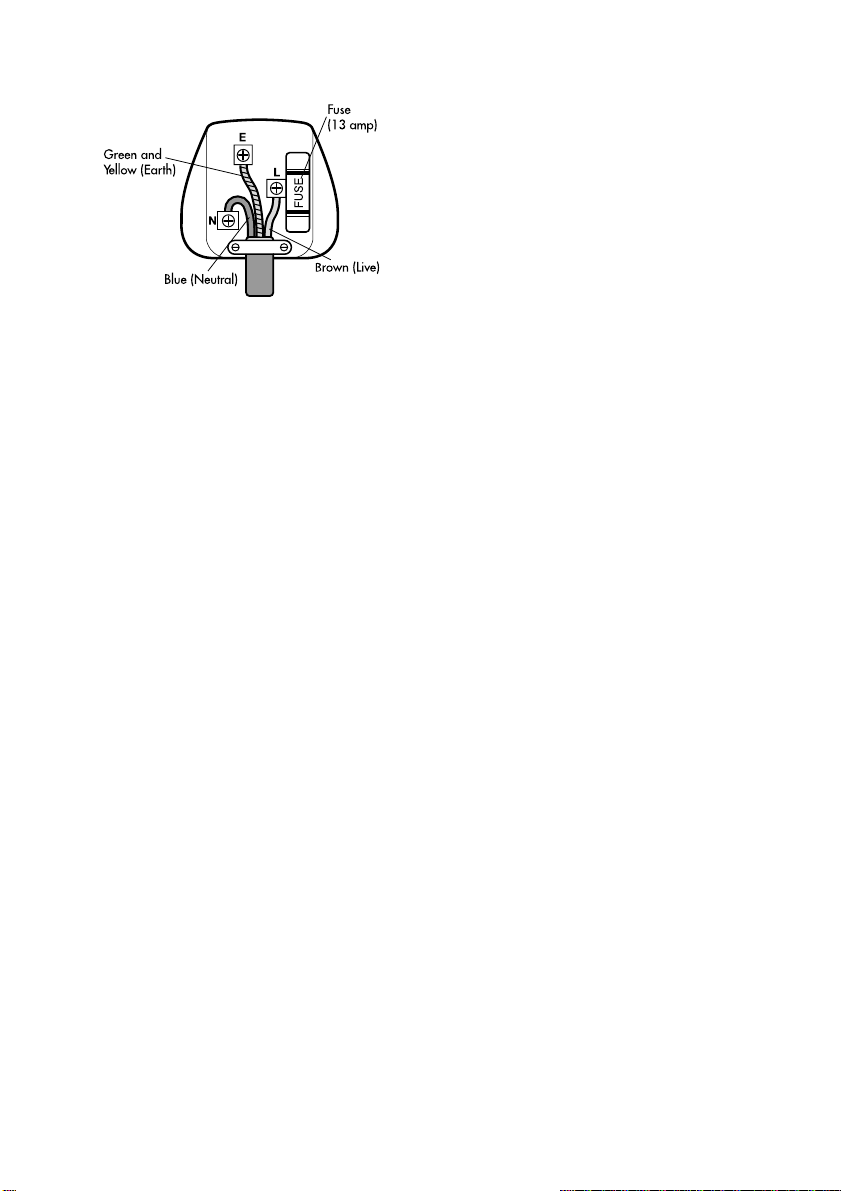

•Connect the brown wire to the
terminal labelled "L".
•Connect the blue wire to the
terminal labelled "N".
•Connect the green/yellow wire
to the terminal labelled with the
earth symbol or "E".
•Make sure that the cord-grip is
positioned correctly (over the
outer sheath of the cable) and it
fully tightened.
OPERATING COSTS
At time of going to press, the average cost of electricity is
£0.12 per unit (kilowatt-hour). The amount you are being
charged will be shown on your electricity bill.
At this cost, the EH1434 will cost 10p per hour to run on the
"low heat " setting, 15p per hour to run on the "medium heat"
setting, and 23p per hour to run on the "high heat" setting
with the thermostat set to its maximum.
If the thermostat is used to regulate the temperature the
operating costs will be lower, depending on the room
temperature.
FAULT-FINDING
The appliance has an overheat protection switch, which
disconnects the power if the element gets too hot. The usual
reason for this is because the air-flow has been obstructed,
or the grilles have been blocked. If the heater ceases to
operate, leave it for 20 minutes to cool down, then check
that the grilles are not being obstructed.
Switch back on, and check that the unit is operating
normally. If not, contact an authorised service agent for
repair.
Page 7

DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic
household waste.
Most local authorities have specific collection system for
appliances and disposal is free of charge to the end-user.
When replacing an existing appliance with a similar new
appliance your retailer may take the old appliance for
disposal.
TECHNICAL SPECIFICATION
Dimensions (floor standing): 585×425×200 mm
Dimensions (wall mounting): 585×425×108 mm
Weight: 2·9 kg
Power supply: 230 V ~
Power consumption: 2000 W
Operating current: 8.7 A
Page 8

SERVICE WARRANTY
Prem-i-Air guarantees the product free from defects in
materials and workmanship for a period of twelve months.
Should this unit be operated under conditions other than
those recommended, at voltages other than the voltage
indicated on the unit, or any attempts made to service or
modify the unit, then the warranty will be rendered void.
The product you buy may sometimes differ slightly from
illustrations. This warranty is in addition to, and does not
affect, your statutory rights.
If you have any problems with this product, please call our
Help Desk on [phone].
Prem-i-Air Appliances Ltd.,
Lancots Lane,
Sutton Oak,
St. Helens,
Merseyside.
WA9 3EX
website: www.prem-i-air.com
Page 9

IMPORTANT
Installateurs et Utilisateurs, veuillez noter:
Vous devez mire attentivement cette notice et la conserver
pour une éventuelle future consultation.
INSTALLATION
•Pour une utilisation autonome au sol: Fixez les pieds sous
le radiateur en utilisant les quatre vis 12mm. Chaque pied se
place à chaque bout du radiateur.
•Pour une installation murale: En vous référant au schéma
fourni, tracez deux lignes horizontales distantes de 305 mm
sur le mur, la ligne du bas devant être tracée à plus de 50
mm du sol.
•Sur la ligne du haut, percez des trous à 208 mm de l'axe
central, en utilisant un foret à maçonnerie de 6 mm puis
insérez une cheville murale.
•Sur la ligne du bas, percez des trous à 254 mm de l'axe
central, en utilisant un foret à maçonnerie de 6 mm puis
insérez une cheville murale.
•Fixez les deux crochets fournis sur les trous supérieurs en
utilisant des vis de 3 0mm.
•Fixez les deux supports en forme de L sur la face inférieure
du radiateur à l'aide des vis 12 mm qui passeront au travers
du trou rond du support − le trou ovale du support qui se
situe au-dessus de la vis maintient le boîtier.
•Accrochez le radiateur sur le support en utilisant les deux
fentes.
•Le support en forme de L doit être aligné avec les trous
inférieurs percés dans le mur.
•Fixez au mur en utilisant les deux autres vis de 30 mm.
Page 10

DIMENSIONS DE PERÇAGE POUR INSTALLATION MURALE
305mm
208mm 208mm
254mm254mm
Axe centrale
Page 11

CONSIGNES DE SECURITE
•Cet appareil peut être utilisé par des enfants âgés de 8 ans
et plus et par des personnes dont les capacités physiques,
sensorielles ou mentales sont diminuées ou manquant
d'expérience ou de connaissances uniquement sous la
surveillance d'un adulte qui leur aura appris à utiliser
l'appareil et leur aura expliqué les risques encourus.
•Les enfants ne doivent pas jouer avec l'appareil.
•Placez l'appareil sur une surface plate.
•Respectez un espace minimum de 300 mm entre les côtés
de l'appareil et tout matériau inflammable.
•Vérifiez qu'il y a une distance minimum de 900 mm entre le
haut du radiateur et les rideaux.
•Ne le placez pas sur une surface molle ou instable.
•Ne le couvrez pas. Un symbole situé sur l'appareil
vous rappelle qu'il ne faut jamais le couvrir.
•N'utilisez pas un programmateur, un temporisateur, une
télécommande ou un autre appareil qui allumerait le
radiateur automatiquement (car un risque d'incendie existe
si le radiateur n'est pas correctement positionné ou s'il est
couvert).
•Pour utilisation à l'intérieur uniquement.
•Ne pas utiliser dans un véhicule en mouvement ou un
bateau.
•Ne pas utiliser dans alentours immédiats d'une salle de
bains, d'une cabine de douche ou d'une piscine.
•Ne pas utiliser dans une salle de bains ou dans une pièce
humide.
•Ne placez pas le cordon d'alimentation sous un tapis ni
une carpette.
•N'utilisez pas le radiateur dans des endroits où de la
peinture, de l'essence ou d'autres liquides inflammables sont
utilisés ou stockés.
•N'utilisez pas l'appareil sans les pieds fournis.
Page 12

•Ne placez pas le radiateur directement sous une prise de
courant.
TEST DE CONFORMITE
Quand cet appareil est utilisé en milieu professionnel, il doit
être contrôlé tous les ans par un électricien qualifié qui
vérifiera la conformité aux normes électriques en vigueur sur
les lieux de travail. Quand cet appareil est utilisé à la maison,
il est bon le faire contrôler régulièrement.
CONSIGNES GENERALES DE SECURITE
Le câblage domestique doit être contrôlé périodiquement par
un électricien qualifié au moins une fois tous les 10 ans ou à
chaque changement d'occupant. En ce qui concerne les
bureaux et locaux commerciaux, et les bâtiments comme les
salles des fêtes, le câblage doit être contrôlé au moins une
fois tous les 5 ans.
Il est fortement conseillé d'équiper les bâtiments de
détecteurs de fumée (ceci est obligatoire pour les nouveaux
bâtiments).
FONCTIONNEMENT
•Branchez le chauffage dans une prise secteur.
Si vous utilisez une rallonge, vérifiez que le câble est calibré
à 10 ampères ou plus, et que la rallonge est complètement
déroulée.
Allumez le radiateur.
Utilisez les deux interrupteurs situés sur le côté de l'appareil
pour sélectionner le fonctionnement souhaité :
•750 W = Chaleur Faible
•1250 W = Chaleur Moyenne
•Les deux interrupteurs sur ON : Chaleur Elevée (2000 W)
Page 13

Ne touchez pas la grille de sortie d'air quand le radiateur est
en fonctionnement, car elle sera chaude et vous pourriez
vous brûler.
Eteignez le radiateur quand vous ne l'utilisez pas.
UTILISATION DU THERMOSTAT
Le thermostat peut être utilisé pour réguler la température
de la pièce.
Enclenchez les deux interrupteurs (chaleur élevée) et
tournez le bouton du thermostat complètement dans le sens
des aiguilles d'une montre.
Le radiateur fonctionnera alors à pleine puissance. Quand la
température désirée est atteinte, tournez le bouton du
thermostat dans le sens inverse des aiguilles d'une montre
jusqu'à ce vous entendiez un clic. Le radiateur s'enclenchera
alors automatiquement pour conserver la température de la
pièce. Le témoin lumineux indique ce qui se passe. Aucun
réglage de chaleur ne doit être utilisé.
Si le thermostat est tourné entièrement dans le sens inverse
des aiguilles d'une montre sur le symbole représentant un
flocon de neige, le radiateur se mettra en fonctionnement si
la température descend ou-dessous de 4°C, pour éviter tout
dommage causé par le gel.
ENTRETIEN
Eteignez le radiateur avant de le nettoyer.
Le radiateur doit être nettoyé en utilisant un chiffon humide
avec une goutte de liquide vaisselle pour enlever la
poussière ou la saleté. N'utilisez pas de détergents forts ni
de solvants car cela abîmerait le plastique. A l'aide d'un
pinceau sec (25 mm), enlevez la poussière des
Page 14

grilles. Si le cordon d'alimentation est endommagé, il doit
être remplacé par un électricien confirmé.
Procédez comme suit:
•Connectez le câble marron sur le bornier libellé ''L''.
•Connectez le câble bleu sur le bornier libellé ''N''.
•Connectez le câble vert/jaune sur le bornier libellé ''E'' ou
portant le symbole terre.
•Vérifiez que le serre-câble est positionné correctement (sur
la gaine extérieure du câble) et qu'il est bien serré.
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen
de l'électricité en France est de 0,14€ par unité
(kilowattheure).
A ce prix, le coût moyen de fonctionnement de l'appareil est
de 0,11€ par heure en mode ''chaleur faible'', 0,17€ par
heure en mode ''chaleur moyenne'' et 0,27€ par heure en
en mode ''chaleur élevée''.
Si le thermostat est utilisé pour réguler la température de la
pièce, le coût de fonctionnement sera nettement inférieur et
dépendra de la surface de la pièce.
DEFAUTS DE FONCTIONNEMENT
Le EH1434 possède une protection en cas de surchauffe qui
déconnecte le courant si l'appareil devient trop chaud. La
raison la plus courante est que les entrées ou sorties d'air
sont obstruées et que les grilles sont bloquées. Si le
radiateur cesse de fonctionner, laissez-lui 20 minutes pour
refroidir puis vérifiez que les grilles ne sont pas obstruées.
Rallumez l'appareil et vérifiez que celui-ci fonctionne
normalement.
Si ce n'est pas le cas, contactez un technicien pour
réparation.
Page 15

CARACTERISTIQUES TECHNIQUES
Dimensions (Installation au Sol) : 585 × 430 × 200 mm
Dimensions (Installation Murale) : 585 × 372 × 108 mm
Poids : 2,9 kg
Alimentation : 230 V
Consommation : 2000 W
Courant de Fonctionnement : 8,7 A
GARANTIE
Prem-I-Air garantit le produit contre tout défaut de matériaux
et de fabrication pour une période de douze mois.
Si vous utilisez cet appareil dans des conditions autres que
celles recommandées, à des tensions autres que celle
indiquée sur l'appareil ou si vous essayez de modifier ou de
réparer l'appareil, la garantie est annulée.
Le produit que vous achetez peut être légèrement différent
de l'illustration. Cette garantie est en sus et n'affecte pas vos
droits statutaires.
Vous pouvez nous contacter au 01.30.34.90.84.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
www.altai.co.uk
Page 16
