Prem-I-Air EH1566 User manual

1
EH1566
400 W Frost Protection Heater
Radiateur 400W Protection Anti Gel

2
IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the user of the product
for future reference.
BEFORE USE
You must inspect the appliance including its cable and plug for any signs of
damage. If the product is damaged, DO NOT use it, and contact your supplier
immediately.
INSTALLATION
The EH1566 must be wall-mounted. Remove the mounting bracket from the
back of the heater. Decide upon the position of the heater, so that it is at least 50
mm (2”) clear of any object to the sides and 150 mm (6”) from the floor. If the
EH1566 is fitted below a shelf, ensure that there is 700 mm (27”) clearance
between the top of the heater and the shelf. Using the bracket as a template, and
using a spirit level to makes sure that the bracket is fitted level, drill two holes in
the wall. Insert a wall-plug into each hole. Fix the bracket to the wall with the four
screws supplied.

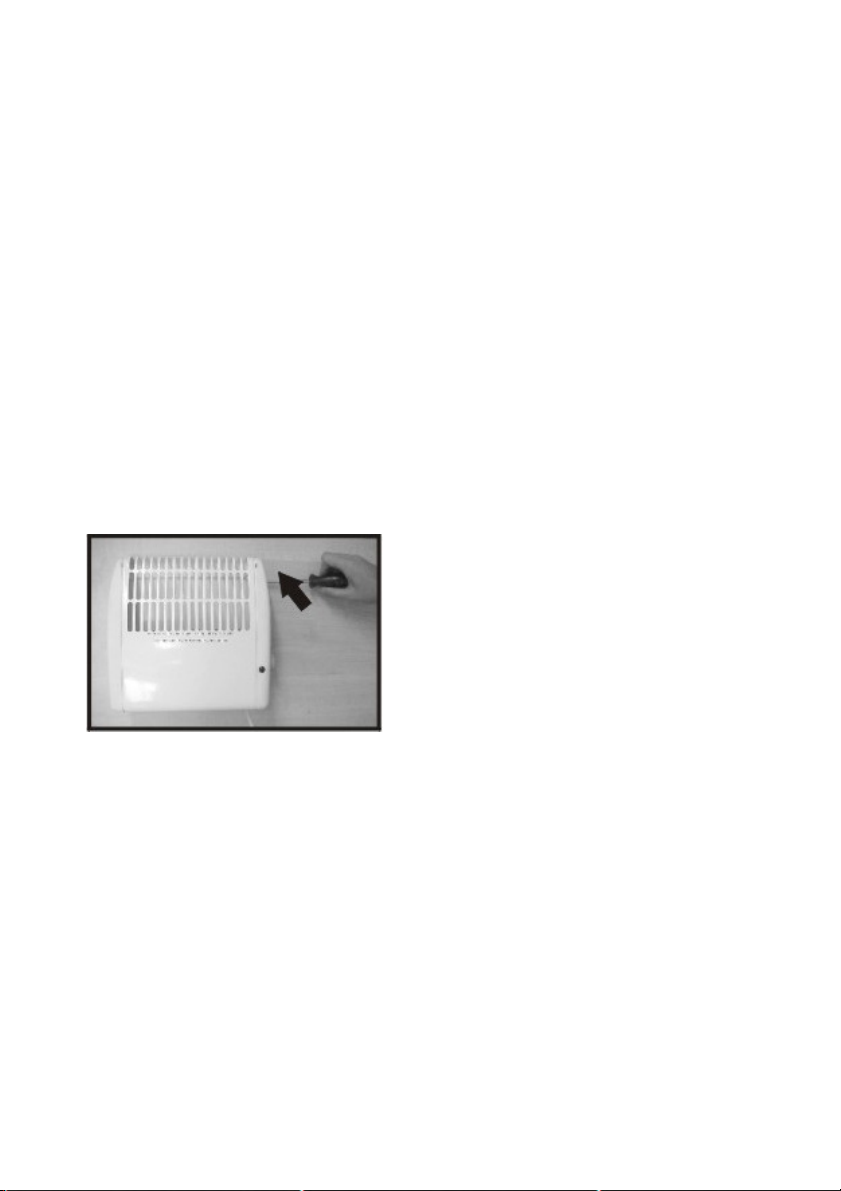

Then hang the heater on the bracket and
secure with the screw at the top right hand
side.
It is recommended that the EH1566 be
connected to the mains supply via a fused
spur, although a 13 A plug and socket may
be used.
PAT TESTING
When used in a workplace, this product must be safety-tested yearly by a
qualified electrician (PAT Tested) in order to comply with the Electricity at Work
Regulations.
We recommend that it is PAT tested regularly when used in a domestic
environment.

3
PRODUCT SAFETY
•This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and
understand the hazards involved.
•Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by children without
supervision.
•Place the EH1566 on a firm flat surface. Ensure that the air inlets (at the
bottom) and the air outlets (at the top) are not obstructed.
•Ensure that curtains are at least 900 mm (3') from the top of the heater
•Leave a gap of at least 50 mm (2") at the sides of the heater.
•Do not place on soft surfaces.
•Do not cover. This symbol shown on the casing of the
heater means that the heater should not be covered.
•For indoor use only.
•Do not use in the immediate surroundings of a bath, a shower or a
swimming pool.
•Do not place the mains lead beneath a carpet or rug.
•Do not use the heater in locations where paint, petrol or other flammable
liquids are used or stored.
•Do not locate the appliance immediately below a socket outlet
GENERAL SAFETY REQUIREMENTS
Domestic wiring must be tested periodically by a qualified electrician at least
once every 10 years or at every change of occupancy.
For office and retail premises, and buildings such as village halls, the wiring must
be inspected at least once every 5 years.
It is recommended that all buildings be fitted with smoke alarms (it is mandatory
for new buildings)
SETTING UP
If not permanently installed, plug the mains lead into a 13 Amp mains socket.
When the heater is first used, rotate the thermostat fully clockwise. Then switch
the heater on. When the room has reached the required temperature rotate the
thermostat anticlockwise until it is heard to click. The thermostat will now
maintain the room at this temperature. Small adjustments to the room
temperature can be made by rotating the thermostat a small amount
anticlockwise (for cooler) or clockwise (for warmer).
When the room temperature has been set, it will not be necessary to adjust the
thermostat again.

4
To use as a frost protection heater, rotate the thermostat fully anticlockwise. The
heater will then switch on at 5ºC ±3º to prevent frost. The area protected by the
heater will depend on where it is mounted and the level of thermal insulation.
Setting the thermostat further clockwise will cause the heater to switch on at a
higher temperature, up to 25ºC ±3º when turned fully clockwise.
OPERATION
Switch the unit on at the fused spur (or mains socket).
Do not touch the case when the heater is in operation, because it will be hot.
Switch off at the fused spur (or mains socket) when not in use.
OPERATING COSTS
At time of going to press, the average cost of electricity is £0.13 per unit (kilowatt-
hour). The amount you are being charged will be shown on your electricity bill.
At this cost, the EH1566 will cost 5.2 p per hour to run with the thermostat set to
its maximum.
MAINTENANCE
Before cleaning, turn the heater off, and disconnect from the mains supply. The
heater may then be cleaned using a damp cloth with a drop of washing-up liquid
to remove any dust or dirt from the case. Do no use stronger detergents or
solvents as these may damage the plastic.
If the mains lead is damaged, it must be replaced by the manufacturer or and
authorised service centre.

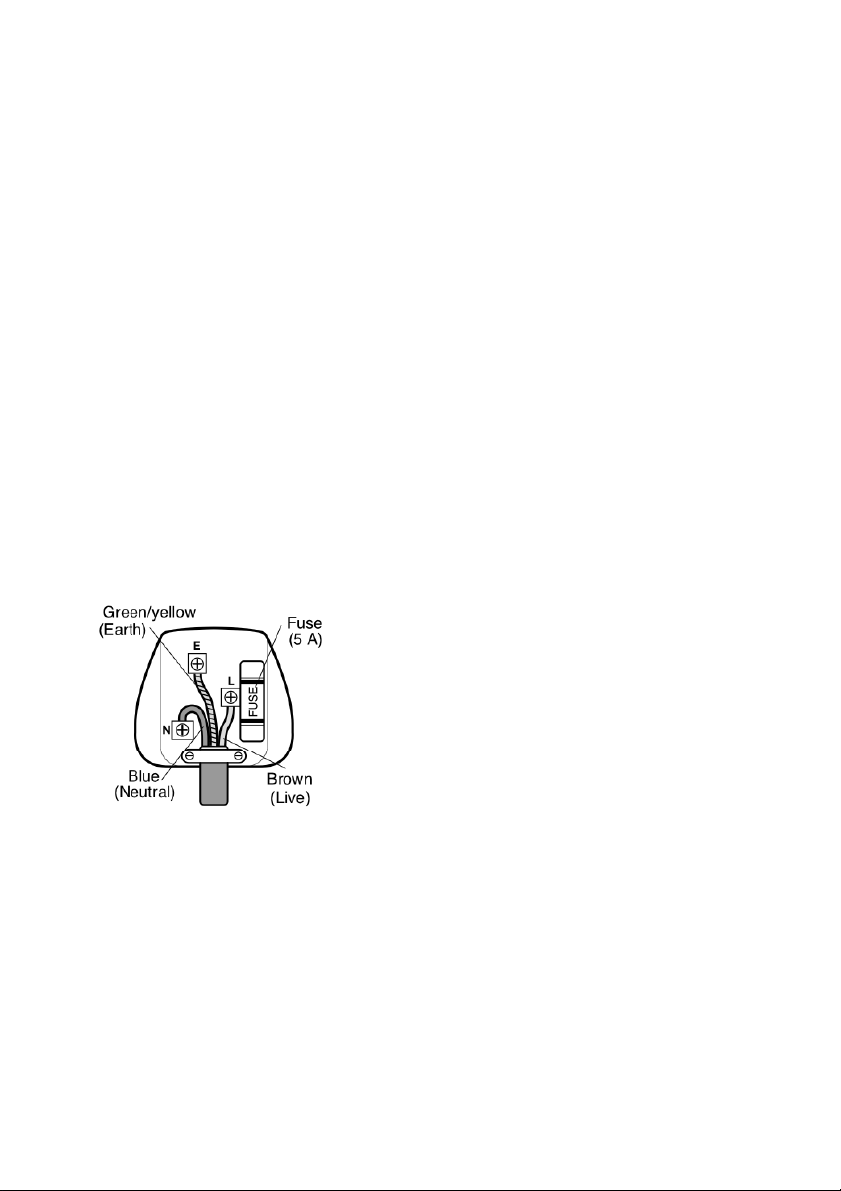

If the mains plug needs to be replaced, proceed
as follows:
•Connect the brown wire to the terminal
labelled "L".
•Connect the blue wire to the terminal
labelled "N".
•Connect the green/yellow wire to the
terminal labelled with the earth symbol or
"E".
•If the plug is fitted with a 13 A fuse,
replace it by a 5 A fuse.
•Make sure that the cord-grip is positioned correctly (over the outer
sheath of the cable) and it fully tightened.

5
FAULT-FINDING
The EH1566 has an overheat protection switch, which disconnects the power if
the element gets too hot. The usual reason for this is because the air-flow has
been obstructed. If the heater ceases to operate, leave it for 20 minutes to cool
down, then check that the grilles are not being obstructed.
Switch back on, and check that the unit is operating normally. If not, contact an
authorised service agent for repair.
DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic household waste.
Most local authorities have specific collection system for appliances and disposal
is free of charge to the end-user.
When replacing an existing appliance with a similar new appliance your retailer
may take the old appliance for disposal.
TECHNICAL SPECIFICATION
Dimensions (wall mounting): 280×112×250 mm
Weight: 0.96 kg
Power supply: 230 V AC
Power consumption: 400 W
Operating current: 1.73 A
IP Rating IP20

6
SERVICE WARRANTY
•Prem-i-Air guarantees the product free from defects in materials and
workmanship for a period of twelve months.
•Should this appliance be operated under conditions other than those
recommended, at voltages other than the voltage indicated on the
appliance, or any attempts made to service or modify the appliance,
then the warranty will be rendered void.
•The product you buy may sometimes differ slightly from illustrations.
This warranty is in addition to, and does not affect, your statutory rights.
•Our guarantee is administered by our retailers.
•If your product arrives damaged, you must contact the retailer from
whom you bought it. The retailer's contact details will be on the invoice
that arrived with the product, or on the e-mail you received when you
placed the order. Do not contact Prem-i-air, only your retailer can
arrange a replacement.
•If your product fails within the guarantee period, firstly read the "fault
finding" section of this manual, because temperature and weather
conditions can affect the performance of certain products. If the product
needs to be repaired or replaced, you must contact the retailer from
whom you bought it.
•The retailer's contact details will be on the invoice that arrived with the
product, or on the e-mail you received when you placed the order.
•If you have just received your product and require technical help in
using it, please call our Help Desk on [phone]
•If you have any other technical queries about the product, please call
our Help Desk on [phone]
Prem-i-Air Appliances Ltd.,
Lancots Lane, Sutton,
St. Helens, Merseyside.
WA9 3EX
website: www.prem-i-air.com

7
IMPORTANT
Installateurs et Utilisateurs, veuillez noter:
Vous devez lire cette notice attentivement et la conserver précieusement pour
une éventuelle future consultation.
AVANT UTILISATION
Vous devez contrôler l'appareil y compris le câble et la prise. Si le produit est
endommagé, NE l'utilisez PAS et contactez immédiatement votre revendeur.
INSTALLATION
Le EH1566 doit être installé sur un mur. Enlevez le support de fixation à l'arrière
du radiateur. Décidez de l'emplacement du chauffage, en respectant une
distance de 50 mm minimum entre tout objet ou meuble et les côtés de l'appareil
et une distance de 150 mm entre le radiateur et le sol. Si le EH1566 est placé
sous une étagère, respectez un espace
minimum de 700mm entre le haut du
radiateur et l'étagère. En utilisant le
support de fixation en guise de gabarit et
un niveau à bulles pour vous assurer que
le support est bien positionné à niveau,
percez deux trous dans le mur. Insérez
une cheville murale dans chaque trou.
Fixez le support au mur grâce aux quatre
vis fournies.

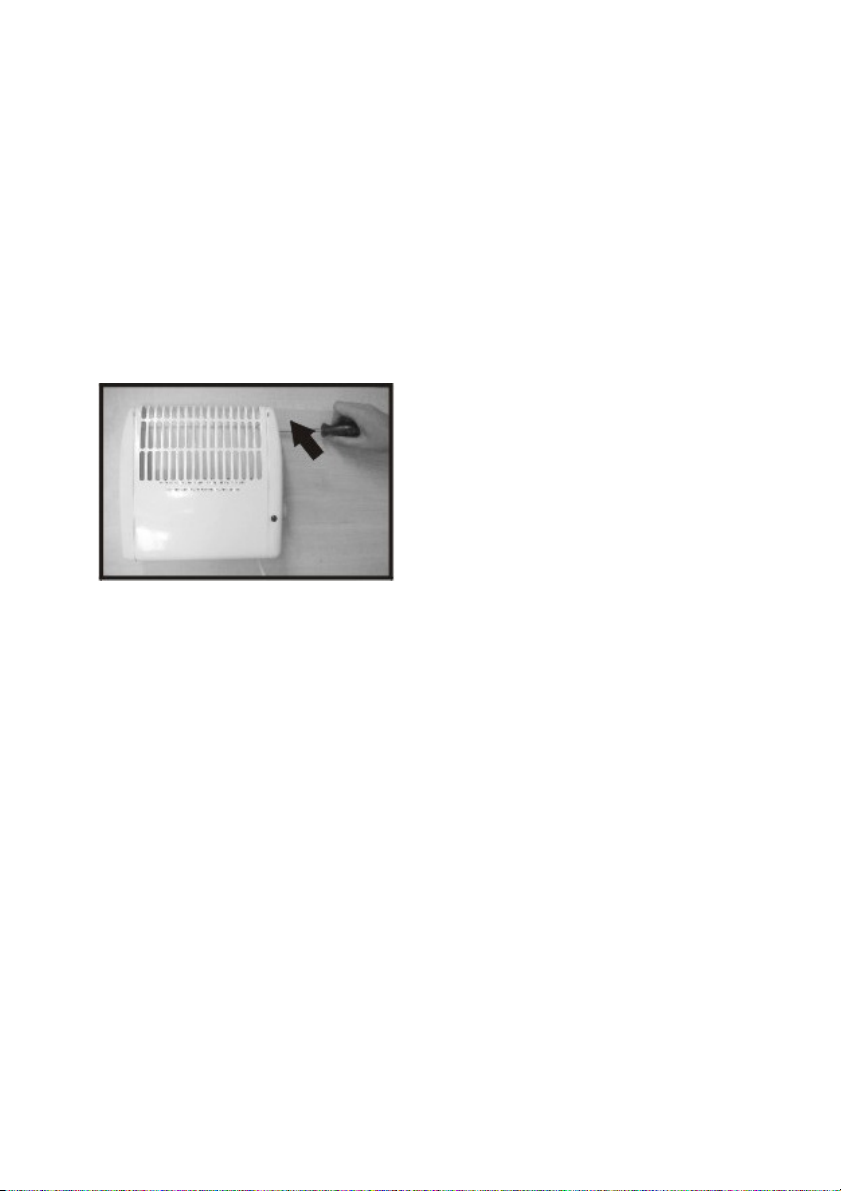

Puis suspendez le radiateur et sécurisez-le grâce à la vis située en haut à
droite.Il est conseillé de brancher le EH1566 sur une prise protégée par un
fusible.
REGLAGE
Si le radiateur n'est pas installé de façon permanente, branchez le cordon
d'alimentation dans une prise secteur.
Quand vous utilisez le radiateur pour la première fois, tournez le thermostat
complètement dans le sens des aiguilles d'une montre.
Puis allumez le radiateur. Quand la pièce a atteint la température désirée,
tournez le thermostat dans le sens inverse des aiguilles d'une montre jusqu'à ce
que vous entendiez un clic. Le thermostat maintiendra la pièce à cette
température. De petits ajustements concernant la température de la pièce
peuvent être faits en tournant le thermostat un petit peu dans le sens inverse des
aiguilles d"une montre (pour baisser la température) ou dans le sens des
aiguilles d'une montre (pour augmenter la température).
Quand la température de la pièce a été réglée, il n'est pas nécessaire d'ajuster à
nouveau le thermostat.

8
Pour l'utiliser comme un appareil de chauffage de protection contre le gel,
tournez le thermostat complètement dans le sens inverse des aiguilles d'une
montre. Le radiateur s'allumera à 5ºC ±3º pour empêcher le gel. La zone
protégée par le radiateur dépendra de l'endroit où il a été installé et du niveau
d'isolation thermique. Régler le thermostat davantage dans le sens des aiguilles
d'une montre fera en sorte que le radiateur s'allumera à une température plus
élevée, jusqu'à 25ºC ±3º quand vous le tournez à fond dans le sens des aiguilles
d'une montre.
FONCTIONNEMENT
Branchez l'appareil sur une prise secteur et allumez-le grâce à l'interrupteur situé
sur le côté du radiateur.
Ne touchez pas le radiateur quand il est en fonctionnement car il est chaud et
vous pourriez vous brûler.
Débranchez le radiateur quand vous ne l'utilisez pas.
CONSIGNES DE SECURITE
•Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et
par des personnes dont les capacités physiques, sensorielles ou
mentales sont diminuées ou manquant d'expérience ou de
connaissances uniquement sous la surveillance d'un adulte qui leur
aura appris à utiliser l'appareil et leur aura expliqué les risques
encourus.
•Les enfants ne doivent pas jouer avec l'appareil.
•Placez le EH1566 sur une surface plate. Vérifiez que les entrés d'air
(en-dessous) et les sorties d'air (au-dessus) ne sont pas obstruées;
•Respectez un espace minimum de 900 mm entre le haut du radiateur et
les rideaux.
•Laissez un espace libre de 50 mm minium de chaque côté du radiateur.
•Si vous l'utilisez en mode autonome, ne l'utilisez jamais sans avoir au
préalable correctement fixé les pieds en plastique.
•Ne le placez pas sur une surface molle ou instable.
•Ne pas couvrir. Ce symbole figurant sur le radiateur
indique que le radiateur ne doit pas être couvert.
•Pour utilisation à l'intérieur uniquement.
•Ne pas utiliser dans les alentours immédiats d'une salle de bains, d'une
cabine de douche ou d'une piscine.
•Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.
•N'utilisez pas le radiateur dans des endroits où sont stockés ou utilisés
de la peinture, de l'essence ou d'autres liquides inflammables.
•N'insérez pas d'objets dans le grilles du radiateur. Cela pourrait
endommager l'appareil et provoquer une surchauffe ou un choc
électrique.
•Ne placez pas le radiateur directement sous une prise de courant.

9
TEST DE CONFORMITE
Si vous utilisez cet appareil sur un lieu de travail, il doit être contrôlé tous les ans
par un électricien qualifié qui vérifiera la conformité aux normes électriques en
vigueur.
Nous vous conseillons de le faire contrôler régulièrement quand vous l'utilisez à
la maison.
EXIGENCES GENERALES DE SECURITE
Le câblage électrique domestique doit être vérifié régulièrement par un
électricien qualifié, au minimum tous les 10 ans ou à chaque changement
d'occupant.
Pour les bureaux, commerces et bâtiments comme la maison du village ou salle
des fêtes, le câblage doit être contrôlé tous les 5 ans.
Il est conseillé d'équiper les bâtiments de détecteurs de fumée (ceci est
obligatoire pour les nouveaux bâtiments)
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen de l'électricité en
France est de 0,13€ par unité (kilowattheure). A ce coût, le EH1566 coûtera
0,03€ par heure si le thermostat est réglé sur le maximum.
ENTRETIEN
Avant le nettoyage, éteignez le radiateur et débranchez-le.
Le radiateur peut être nettoyé à l'aide d'un chiffon humide avec une goutte de
liquide vaisselle pour enlever la poussière ou la saleté. N'utilisez pas de
détergents ni de solvants puissants car cela endommagerait le plastique.
Utilisez un pinceau sec de 25 mm pour enlever la poussière des grilles.
Si le cordon est endommagé, il doit être remplacé par un technicien qualifié. Si la
prise doit être changée, procédez comme suit :
•Connectez le fil marron sur le bornier libellé ''L''
•Connectez le fil bleu sur le bornier connecté ''N''
•Connectez le fil vert/jaune sur le bornier libellé ''E'' ou portant le symbole
terre.
•Vérifiez que le serre-câble est positionné correctement (sur la gaine
extérieure du câble) et bien serré.

10
DEFAUTS DE FONCTIONNEMENT
Le EH1566 possède un système de protection en cas de surchauffe, qui
déconnecte l'appareil si l'élément de chauffage est trop chaud.
La raison la plus courante en cas de surchauffe est que les entrées ou sorties
d'air sont obstruées ou que les grilles sont bloqués. Si le radiateur cesse de
fonctionner, laissez-le refroidir pendant 20 minutes puis vérifiez que les grilles ne
sont pas obstruées.
Remettez-le en fonctionnement et vérifiez que le produit fonctionne à présent
normalement. Si ce n'est pas le cas, contactez un réparateur qualifié et
compétent.
ELIMINATION ET RECYCLAGE
Vous ne devez pas jeter cet appareil avec les ordures ménagères.
La plupart des communes possèdent un système de collecte spécifique et gratuit
pour ce type d'appareils. Dans le cas contraire, renseignez-vous après de votre
mairie.
Quand vous remplacez l'appareil existant par un appareil neuf similaire, votre
revendeur peut se charger du recyclage de l'ancien appareil.
CARACTERISTIQUES TECHNIQUES
Dimensions: 280×112×250 mm
Poids : 0,96 kg
Alimentation : 230 V CA
Consommation : 400 W
Courant de Fonctionnement : 1,73 A
Taux IP IP44

11
GARANTIE
•Prem-I-Air garantit ce produit contre tout défaut de fabrication ou de
matériaux pendant douze mois.
•Si ce radiateur est utilisé dans des conditions autres que celles
recommandées dans cette notice, à des tensions autres que celles
indiquées sur l'appareil, la garantie est annulée. De même, toute tentative de
réparation ou modification annulera la garantie.
•Le produit que vous avez acheté peut différer légèrement de l'illustration.
•Cette garantie est en sus, et n'affecte pas vos droits statutaires.
•Notre garantie est gérée par nos revendeurs.
•Si votre produit arrive endommagé, vous devez contacter votre revendeur
chez lequel vous avez acheté votre produit.
•Les coordonnées du revendeur sont indiquées sur la facture voyageant avec
le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande. Ne contactez pas Prem-i-air, seul votre revendeur peut
s'occuper du remplacement du produit.
•Si votre appareil tombe en panne pendant la période de garantie, veuillez
tout d'abord consulter la section "défauts de fonctionnement" de votre notice
d'utilisation, car la température et les conditions climatiques peuvent affecter
la performance de certains produits.
•Si le produit doit être réparé ou remplacé, vous devez contacter le revendeur
qui vous a vendu l'appareil.
•Les coordonnées du revendeur sont indiquées sur la facture voyageant avec
le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande.
•Si vous avez reçu votre produit et avez besoin d'assistance technique
concernant son utilisation, nous vous remercions de bien vouloir contacter
notre service d'assistance au 01.30.34.48.60.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
website: www.prem-i-air.com
