Prem-I-Air EH1558 User manual

Page 1
EH1558
240 W Radiant Panel Heater
Chauffage Radiant 240W

Page 2
IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the user of the product
for future reference.
BEFORE USE
You must inspect the appliance including its cable and plug for any signs of
damage. If the product is damaged, DO NOT use it, and contact your supplier
immediately.
INSTALLATION
For free-standing use: Attach the two castor-wheel brackets to the underneath
of the heater using the two M5 × 8 mm screws (one in each beacket). Attach the
castor-wheels to each bracket using the dome-nuts provided.
To wall-mount: Referring to the diagram opposite, draw two horizontal lines on
the wall 330 mm (13") apart, the lower line more than 50 mm (2") from the floor.
On the upper line, drill holes 189 mm (7½") from the centre line, using a 6 mm
(¼") masonry bit, and insert a wall plug.
On the lower line, drill holes 275 mm (11") from the centre line using a 6 mm (¼")
masonry bit, and insert a wall-plug.
Attach the two keyhole brackets to the upper holes in the back of the heater
using the four 10 mm self-tapping screws provided.
Fix the two L-shaped brackets to the underside of the heater the two M5 × 8 mm
screws. The screw goes through the ROUND hole in the bracket.
Insert two 25 mm (1”) screws into the upper holes and tighten until a gap of about
1.5 mm (1/16”) remains between the screw head and the wall.
Using the keyhole slots, hang the heater on the upper screws.
The L-shaped brackets will now line up with the lower holes in the wall. Attach to
the wall using the other two 25 mm (1") screws.
If the EH1558 is to be used in a bathroom, then it must be wall mounted,
and connected to the mains supply via a fused spur; and must be installed
by a qualified electrician in accordance with Section 701 of the 17th Edition
of the IEE Wiring Regulations.
PAT TESTING
When used in a workplace, this product must be safety-tested yearly by a
qualified electrician (PAT Tested) in order to comply with the Electricity at Work
Regulations.
We recommend that it is PAT tested regularly when used in a domestic
environment.

Page 3

Page 4
PRODUCT SAFETY
This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without
supervision.
Place the EH1558 on a firm flat surface. Ensure that the air inlets (at the
bottom) and the air outlets (at the top) are not obstructed.
Ensure that curtains are at least 900mm (3') from the top of the heater
Leave a gap of at least 50mm (2") at the sides of the heater.
If used free-standing, do not operate unless the feet are correctly attached.
Do not place on soft surfaces.
Do not cover. This symbol shown on the casing of the heater means
that the heater should not be covered.
For indoor use only.
Do not use in the immediate surroundings of a bath, a shower or a swimming
pool. (refer to Section 701 of the 17th Edition of the IEE Wiring Regulations)
Do not place the mains lead beneath a carpet or rug.
Do not use the heater in locations where paint, petrol or other flammable
liquids are used or stored.
Do not locate the appliance immediately below a socket outlet
GENERAL SAFETY REQUIREMENTS
Domestic wiring must be tested periodically by a qualified electrician at least
once every 10 years or at every change of occupancy.
For office and retail premises, and buildings such as village halls, the wiring must
be inspected at least once every 5 years.
It is recommended that all buildings be fitted with smoke alarms (it is mandatory
for new buildings)
OPERATION
Plug the mains lead into a 13 Amp mains socket.
If connecting via an extension lead, make sure that the lead is rated at 6 Amps,
and that it is fully unwound.
Switch the unit on at the mains socket, and at the switch on the side of the
heater.
Do not touch the case when the heater is in operation, because it will be hot.
Unplug the heater from the mains when not in use.

Page 5
OPERATING COSTS
At time of going to press, the average cost of electricity is £0.13 per unit (kilowatt-
hour). The amount you are being charged will be shown on your electricity bill.
At this cost, the EH1558 will cost £0.03 per hour to run with the thermostat set to
its maximum.
MAINTENANCE
Before cleaning, turn the heater off, and disconnect from the mains supply. The
heater may then be cleaned using a damp cloth with a drop of washing-up liquid
to remove any dust or dirt from the case. Do no use stronger detergents or
solvents as these may damage the plastic.
If the mains lead is damaged, it must be replaced by the manufacturer or and
authorised service centre.

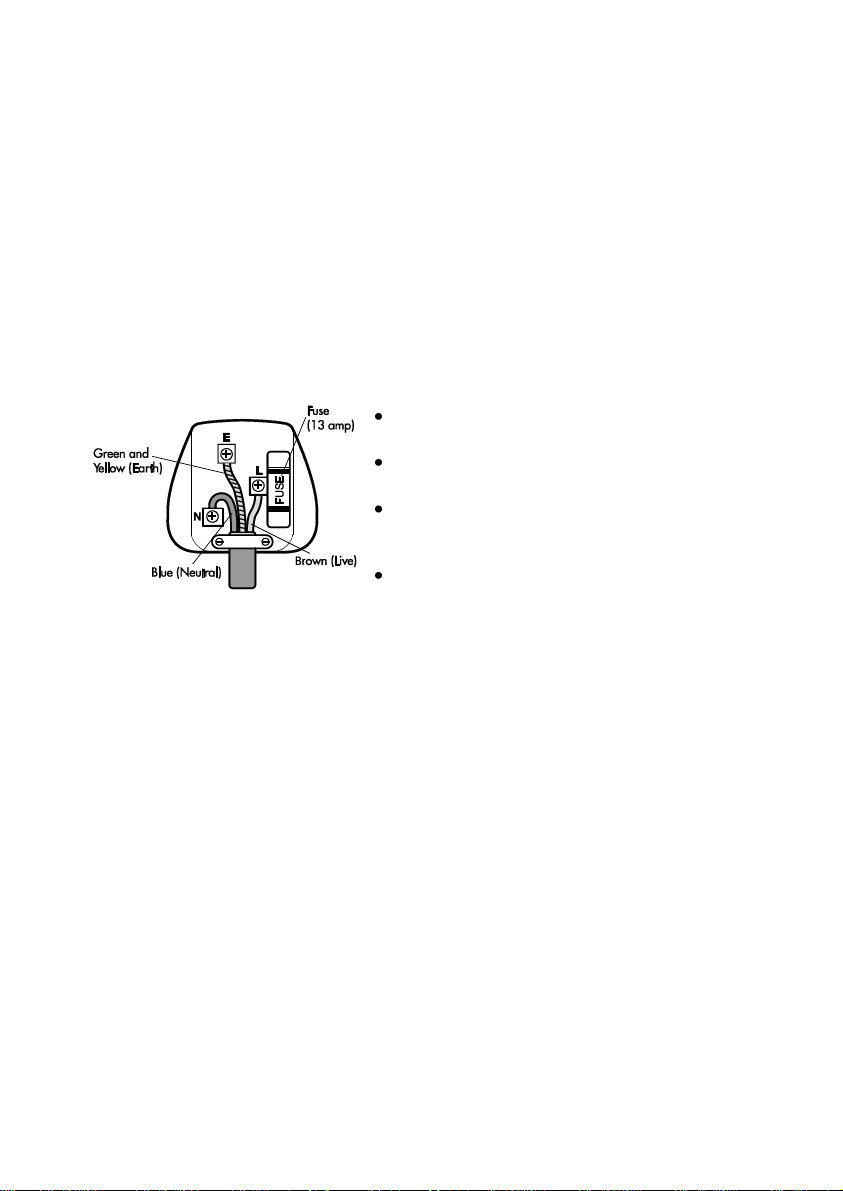

If the mains plug needs to be replaced, proceed as follows:
Connect the brown wire to the terminal
labelled "L".
Connect the blue wire to the terminal
labelled "N".
Connect the green/yellow wire to the
terminal labelled with the earth symbol or
"E".
Make sure that the cord-grip is positioned
correctly (over the outer sheath of the
cable) and it fully tightened.
FAULT-FINDING
The EH1558 has an overheat protection switch, which disconnects the power if
the element gets too hot. The usual reason for this is because the air-flow has
been obstructedIf the heater ceases to operate, leave it for 20 minutes to cool
down, then check that the grilles are not being obstructed.
Switch back on, and check that the unit is operating normally. If not, contact an
authorised service agent for repair.
DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic household waste.
Most local authorities have specific collection system for appliances and disposal
is free of charge to the end-user.
When replacing an existing appliance with a similar new appliance your retailer
may take the old appliance for disposal.

Page 6
TECHNICAL SPECIFICATION
Dimensions (wall mounting): 815×380×25 mm
Dimensions (floor standing): 815×425×150 mm
Weight: 4.8 kg
Power supply: 230 V AC
Power consumption: 240 W
Operating current: 1 A
IP Rating IP44
SERVICE WARRANTY
Prem-i-Air guarantees the product free from defects in materials and
workmanship for a period of twelve months.
Should this appliance be operated under conditions other than those
recommended, at voltages other than the voltage indicated on the appliance,
or any attempts made to service or modify the appliance, then the warranty
will be rendered void.
The product you buy may sometimes differ slightly from illustrations. This
warranty is in addition to, and does not affect, your statutory rights.
Our guarantee is administered by our retailers.
If your product arrives damaged, you must contact the retailer from whom
you bought it. The retailer's contact details will be on the invoice that arrived
with the product, or on the e-mail you received when you placed the order.
Do not contact Prem-i-air, only your retailer can arrange a replacement.
If your product fails within the guarantee period, firstly read the "fault finding"
section of this manual, because temperature and weather conditions can
affect the performance of certain products. If the product needs to be
repaired or replaced, you must contact the retailer from whom you bought it.
The retailer's contact details will be on the invoice that arrived with the
product, or on the e-mail you received when you placed the order.
If you have just received your product and require techical help in using it,
please call our Help Desk on [phone]
If you have any other technical queires about the product, please call our
Help Desk on [phone]
Prem-i-Air Appliances Ltd.,
Lancots Lane, Sutton,
St. Helens, Merseyside.
WA9 3EX
website: www.prem-i-air.com

Page 7
IMPORTANT
Installateurs et Utilisateurs, veuillez noter:
Vous devez lire cette notice attentivement et la conserver précieusement pour
une éventuelle future consultation.
AVANT UTILISATION
Vous devez contrôler l'appareil y compris le câble et la prise. Si le produit est
endommagé, NE l'utilisez PAS et contactez immédiatement votre revendeur.
INSTALLATION
Pour une utilisation autonome: Enlevez la vis qui maintient les deux moitiés du
boîtier ensemble et qui se trouve entre la première et la deuxième fente de
chaque extrémité. Fixez les pieds sous le radiateur en utilisant les quatre vis
12mm. Insérez une vis par le trou dans chaque pied.
Pour une installation murale: En vous référant au diagramme fourni, tracez
deux lignes horizontales distantes de 330 mm sur le mur, la ligne du bas doit être
tracée à plus de 50 mm du sol.
Sur la ligne du haut, percez de chaque côté des trous à 189 mm de l'axe
central, en utilisant un foret à maçonnerie de 6 mm et insérez une cheville
murale.
Sur la ligne du bas, percez de chaque côté des trous à 275 mm de l'axe
central,en utilisant un foret à maçonnerie de 6 mm et insérez une cheville
murale.
Fixez les deux crochets du support sur les trous supérieurs situés à l'arrière
du chauffage en utilisant les 4 vis auto taraudeuses de 10mm.
Fixez les 2 supports en forme de L sur la face inférieure du radiateur en
utilisant les deux vis M5 x 8mm. La vis passe par le trou rond du support.
Insérez deux vis de 25mm dans les trous supérieurs et serrer en laissant un
espace d'environ 1.5mm entre la tête de la vis et le mur.
En utilisant les fentes, accrochez le radiateur sur les vis supérieures.
Les supports en forme de L vont alors s'aligner avec les trous inférieurs
dans le mur. Fixez au mur à l'aide des 2 autres vis 25mm.
Si vous utilisez le EH1558 dans une salle de bains, vous devez
impérativement l'installer au mur et le connecter à une alimentation via un
boîtier de dérivation. L'installation doit être réalisée par un électricien
qualifié en conformité avec les normes européennes en vigueur concernant
le câblage électrique.

Page 8

Page 9
CONSIGNES DE SECURITE
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des
personnes dont les capacités physiques, sensorielles ou mentales sont
diminuées ou manquant d'expérience ou de connaissances uniquement sous la
surveillance d'un adulte qui leur aura appris à utiliser l'appareil et leur aura
expliqué les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil.
Placez le EH1558 sur une surface plate. Vérifiez que les entrés d'air (en-
dessous) et les sorties d'air (au-dessus) ne sont pas obstruées;
Respectez un espace minimum de 900 mm entre le haut du radiateur et les
rideaux.
Laissez un espace libre de 50 mm minium de chaque côté du radiateur.
Si vous l'utilisez en mode autonome, ne l'utilisez jamais sans avoir au préalable
correctement fixé les pieds en plastique.
Ne le placez pas sur une surface molle ou instable.
Ne pas couvrir. Ce symbole figurant sur le radiateur indique que le
radiateur ne doit pas être couvert.
Pour utilisation à l'intérieur uniquement.
Ne pas utiliser dans alentours immédiats d'une salle de bains, d'une cabine de
douche ou d'une piscine.
Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.
N'utilisez pas le radiateur dans des endroits où sont stockés ou utilisés de la
peinture, de l'essence ou d'autres liquides inflammables.
N'insérez pas d'objets dans le grilles du radiateur. Cela pourrait endommager
l'appareil et provoquer une surchauffe ou un choc électrique.
Ne placez pas le radiateur directement sous une prise de courant.
TEST DE CONFORMITE
Si vous utilisez cet appareil sur un lieu de travail, il doit être contrôlé tous les ans
par un électricien qualifié qui vérifiera la conformité aux normes électriques en
vigueur.
Nous vous conseillons de le faire contrôler régulièrement quand vous l'utilisez à
la maison.

Page 10
EXIGENCES GENERALES DE SECURITE
Le câblage électrique domestique doit être vérifié régulièrement par un
électricien qualifié, au minimum tous les 10 ans ou à chaque changement
d'occupant.
Pour les bureaux, commerces et bâtiments comme la maison du village ou salle
des fêtes, le câblage doit être contrôlé tous les 5 ans.
Il est conseillé d'équiper les bâtiments de détecteurs de fumée (ceci est
obligatoire pour les nouveaux bâtiments).
FONCTIONNEMENT
Branchez l'appareil dans une prise murale.
Si vous utilisez une rallonge, vérifiez que le câble est calibré à 6 Ampères et que
la rallonge est complètement déroulée.
Allumez le radiateur grâce à l'interrupteur situé sur le côté de l'appareil.
Ne touchez pas le radiateur quand il est en fonctionnement car il est chaud.
Débranchez l'appareil quand vous ne l'utilisez pas.
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen de l'électricité en
France est de 0,13€ par unité (kilowattheure). A ce coût, le EH1558 coûtera
0,03€ par heure si le thermostat est réglé sur le maximum.
ENTRETIEN
Avant le nettoyage, éteignez le radiateur et débranchez-le.
Le radiateur peut être nettoyé à l'aide d'un chiffon humide avec une goutte de
liquide vaisselle pour enlever la poussière ou la saleté. N'utilisez pas de
détergents ni de solvants puissants car cela endommagerait le plastique.
Utilisez un pinceau sec de 25 mm pour enlever la poussière des grilles.
Si le cordon est endommagé, il doit être remplacé par un technicien qualifié. Si la
prise doit être changée, procédez comme suit :
Connectez le fil marron sur le bornier libellé ''L''
Connectez le fil bleu sur le bornier connecté ''N''
Connectez le fil vert/jaune sur le bornier libellé ''E'' ou portant le symbole
terre.
Vérifiez que le serre-câble est positionné correctement (sur la gaine
extérieure du câble) et bien serré.

Page 11
DEFAUTS DE FONCTIONNEMENT
Le EH1558 possède un système de protection en cas de surchauffe, qui
déconnecte l'appareil si l'élément de chauffage est trop chaud.
La raison la plus courante en cas de surchauffe est que les entrées ou sorties
d'air sont obstruées ou que les grilles sont bloquées. Si le radiateur cesse de
fonctionner, laissez-le refroidir pendant 20 minutes puis vérifiez que les grilles ne
sont pas obstruées.
Remettez-le en fonctionnement et vérifiez que le produit fonctionne à présent
normalement. Si ce n'est pas le cas, contactez un réparateur qualifié et
compétent.
ELIMINATION ET RECYCLAGE
Vous ne devez pas jeter cet appareil avec les ordures ménagères.
La plupart des communes possèdent un système de collecte spécifique et gratuit
pour ce type d'appareils. Dans le cas contraire, renseignez-vous après de votre
mairie.
Quand vous remplacez l'appareil existant par un appareil neuf similaire, votre
revendeur peut se charger du recyclage de l'ancien appareil.
CARACTERISTIQUES TECHNIQUES
Dimensions (installation murale) : 815×380×25 mm
Dimensions (posé au sol) : 815×425×150 mm
Poids : 4,8 kg
Alimentation : 230 V CA
Consommation : 240 W
Courant de Fonctionnement : 1 A
Taux IP IP44

Page 12
GARANTIE
Prem-I-Air garantit ce produit contre tout défaut de fabrication ou de
matériaux pendant douze mois.
Si ce radiateur est utilisé dans des conditions autres que celles
recommandées dans cette notice, à des tensions autres que celles
indiquées sur l'appareil, la garantie est annulée. De même, toute tentative de
réparation ou modification annuleront la garantie.
Le produit que vous avez acheté peut différer légèrement de l'illustration.
Cette garantie est en sus, et n'affecte pas vos droits statutaires.
Notre garantie est gérée par nos revendeurs.
Si votre produit arrive endommagé, vous devez contacter votre revendeur
chez lequel vous avez acheté votre produit.
Les coordonnées du revendeur sont indiqué sur la facture voyageant avec le
produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande. Ne contactez pas Prem-i-air, seul votre revendeur peut
s'occuper du remplacement du produit.
Si votre appareil tombe en panne pendant la période de garantie, veuillez
tout d'abord consulter la section "défauts de fonctionnement" de votre notice
d'utilisation, car la température et les conditions climatiques peuvent affecter
la performance de certains produits.
Si le produit doit être réparé ou remplacé, vous devez contacter le revendeur
qui vous a vendu l'appareil.
Les coordonnées du revendeur sont indiqué sur la facture voyageant avec le
produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande.
Si vous avez reçu votre produit et avez besoin d'assistance technique
concernant son utilisation, nous vous remercions de bien vouloir contacter
notre service d'assistance au 01.30.34.48.60.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
website: www.prem-i-air.com
