Presto DL800S User manual

1)
NOTICE D'INSTALLATION
IT
GB D NL SP
LES ROBINETS PRESTO
www.presto-group.com
PRECAUTIONS D'USAGE (La garantie du produit
est conditionnée par le respect de ces règles)
MONTAGE et MISE EN SERVICE
Pour les produits livrés avec des filtres, ceux-ci
doivent impérativement être montés conformément à
la notice.
Avant la mise en service de nos robinets, quels qu’ils
soient, il est indispensable de purger
soigneusement les canalisations qui peuvent
endommager les mécanismes ou les passages d’eau
(têtes PRESTO® démontables par l’avant).
Pression de service recommandée suivant NF
EN
816 :1 à 5 bar.
NETTOYAGE
Le revêtement chromé des robinetteries PRESTO®
doit être nettoyé exclusivement à l’eau savonneuse.
Proscrire les produits d’entretien abrasifs,
acides, alcalins ou ammoniaqués.
ENTRETIEN
Ne jamais graisser le mécanisme interne,
notamment les calottes et les joints de clapet.
DL800S - NOTICE DE POSE
ET DE MAINTENANCE
5)
2)

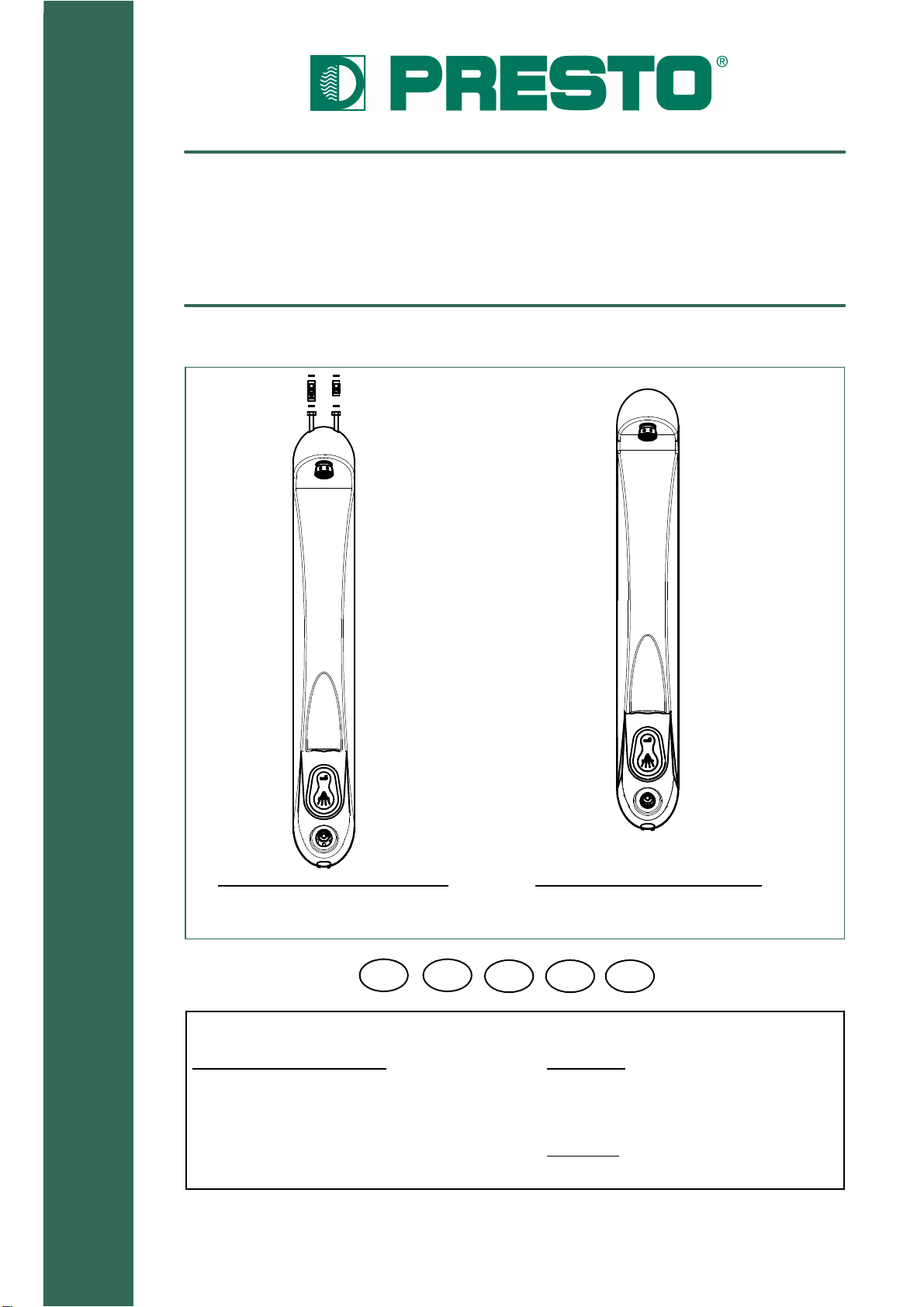

VERSION ARRIVEE SUPERIEURE
27800DL800S avec porte savon
27802DL800S sans porte savon
VERSION ARRIVEE ENCASTREE
27812DL800S avec porte savon
27814DL800S sans porte savon
3) 4)

FRANCAIS
2
2
3
4
1
HEXA 4
580580 96
150
7 Vis pozidriv O 4,5 mm
chevilles fournies
Platine de fixation
au mur
58
180130
G 1/2 "
80
G 1/2"
180
1430
1170
177
de 20 mini à 80 maxi
MONTAGE VERSION
ARRIVEE SUPERIEURE
Robinet d'arrêt + douille
à installer coté Eau Chaude
(livré en pochette)
FROID
CHAUD
6)
7)
11)
10)
12)
8) 9)

FRANCAIS
5
6
7
10
8
9
L'appui provoque l'arrêt de l'écoulement
L'appui sur la partie inférieure déclenche
l'écoulement.
FONCTIONNEMENT
DES COMMANDES
MONTAGE VERSION ARRIVEE ENCASTREE
100à150mm
Mise en service
Purger la canalisation
Raccorder et ouvrir les robinets d’arrêt.
Appuyer à plusieurs reprises sur
les commandes
pour chasser l’air
Régler l’angle du jet
Débit
Livré avec limiteur de débit 10 L/mn
PURGER AVANT INSTALLATION DU PANNEAU
Robinet d'arrêt+douille
à installer coté
eau chaude
(livré en pochette)
3
13)
14)
15)
16)
17)
18)
19)

FRANCAIS
4
REGLAGE ET ENTRETEN DE LA CARTOUCHE THERMOSTATIQUE
Le Mitigeur permet à l’utilisateur de choisir la température d’eau mitigée, entre la
température d’eau froide et la température mitigée préréglée à 38°C.
MODIFICATION DE LA TEMPERATURE MAXI D’UTILISATION
Bague Rouge
+Froid
+Chaud
1
23
4
HEXA 2,5
A la livraison trait noir ou point
O 1,5 aligné à la verticale
•
Tourner l’axe central selon la température désirée : 1 cran = 2°C
•Remonter la manette en conservant le repère ( A ) vertical
A
IL EST DECONSEILLE ET DANGEREUX DE DELIVRER UNE EAU
CHAUDE SANITAIRE A PLUS DE 42°C
COUPURE INSTANTANEE DE L’ALIMENTATION EN EAU CHAUDE EN
CAS DE RUPTURE ACCIDENTELLE DE L’ALIMENTATION EN EAU
FROIDE.
20)
21)
22) 23)
24)
25)
26)

FRANCAIS
MAINTENANCE DE LA CARTOUCHE MITIGEUR THERMOSTATIQUE
Nettoyage ou échange
Démontage :
Fermer les arrivées d’eau
Déposer la manette (Voir ci-dessous)
Démonter, nettoyer et remonter comme indiquer
5
26
7
26
•Remonter la manette en conservant le repère ( A ) vertical
A
6
Butée 38°c
Index sur le dessus
Trait noir ou point Ø 1,5
aligné à la verticale
Plats verticaux
5
27)
28)
29)
32)
30)
31)

FRANCAIS
6

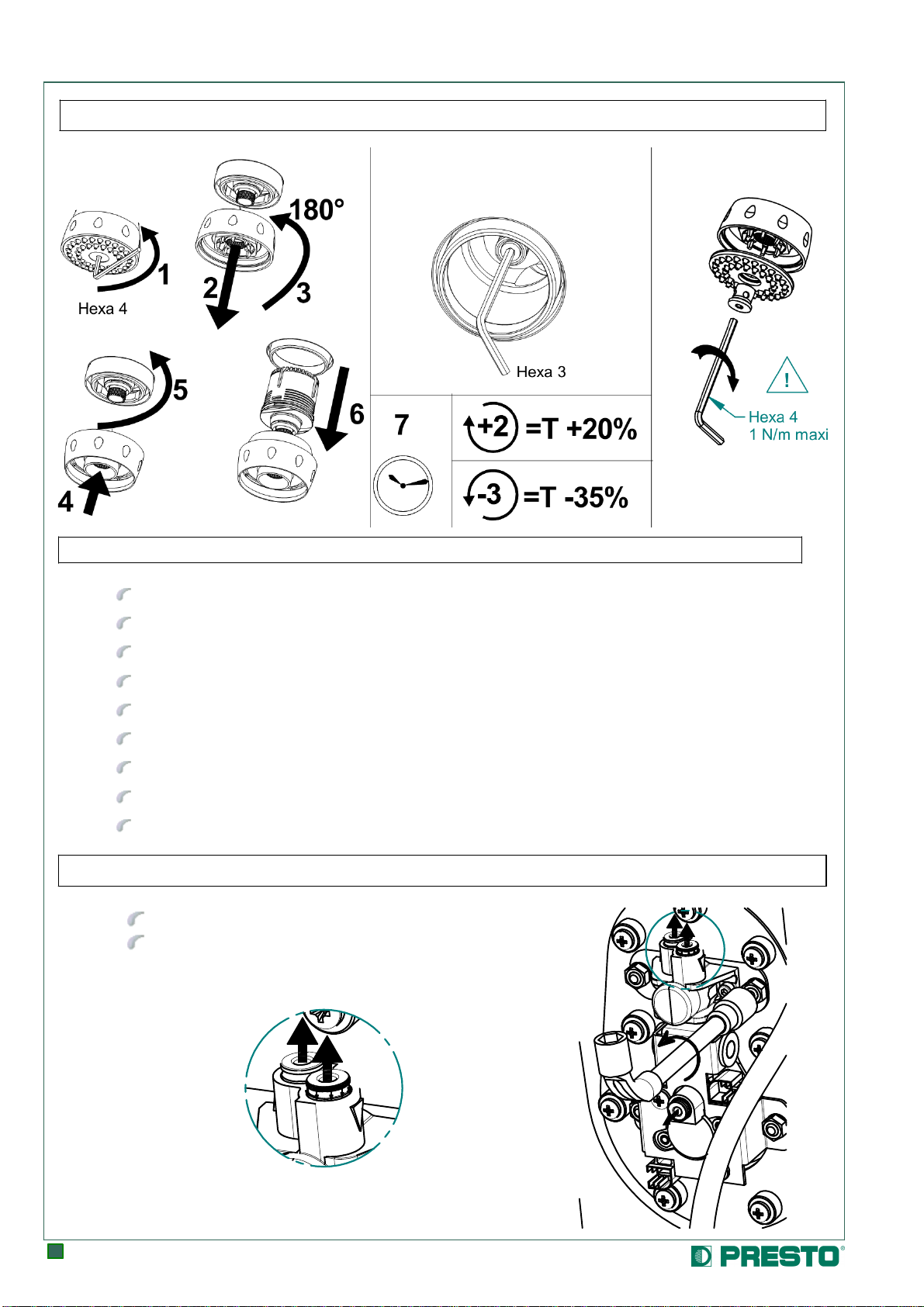

REGLAGE TEMPORISATION
MAINTENANCE DE LA DOUCHE
Réf. : 90207 20 fils freins
Réf. : 90186 20 joints toriques
Réf. : 90184 1 grille + 1 membrane à picots + 1 régulateur de débit 10L/mn
Réf. : 90185 1 grille + 1 membrane à picots
Réf. : 90183 Amorceur douche + 2 vis
Réf. : 90719 Amorceur douche + 2 vis
Réf. : 90145 Régulateur de débit 6 l/mn
Réf. : 90178 Régulateur de débit 8 l/mn
Réf. : 90146 Régulateur de débit 10 l/mn
MAINTENANCE DE L’AMORCEUR ET DU BOUTON D’ARRET
Fermer les arrivées d’eau
Déposer la face avant du panneau
HEXA 10
34)
35)
33)

FRANCAIS
REMONTER EN RESPECTANT LA PROCEDURE INVERSE
FROID CHAUD
CHAUD
FROID
HEXA 3
PLAN DE CABLAGE
CIRCUIT DE COMMANDE
7
36)
9) 8)
37)
9) 8)
Ce document n'est pas contractuel, nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis
.
38)
90183
90719

ENGLISH
1) INSTALLATION INSTRUCTIONS
2) DL800S – INSTALLATION AND MAINTENANCE INSTRUCTIONS
3) TOP INLET VERSION
27800 DL800S with soap holder
27802 DL800S without soap holder
4) BUILT-IN INLET VERSION
27812 DL800S with soap holder
27814 DL800S without soap holder
5) PRECAUTIONS FOR USE (The product guarantee depends on the respect for these rules)
INSTALLATION and START UP
For products delivered with filters, these must be installed in accordance with the instructions.
Before commissioning any of our valves, it is essential to carefully bleed the pipes
that can damage the mechanisms or water passages
(PRESTO® heads that can be dismantled from front).
Recommended operating pressure according to NF EN 816: 1 to 5 bars.
CLEANING
The chrome-plated coating of PRESTO® valves must be cleaned only with soapy water.
Abrasive, acid, alkaline or ammonia-based household products are prohibited.
MAINTENANCE
Never lubricate the internal mechanism, particularly the caps and valve seals.
6) From 20 minimum to 80 maximum
7) 7 pozidriv screws Ø4.5 mm pins supplied
8) HOT
9) COLD
10) Shut-off valve + bushing to be installed on the Hot Water side (delivered in a pouch)
11) Wall attachment plate
12) INSTALLATION OF TOP INLET VERSION
13) INSTALLATION OF BUILT-IN INLET VERSION
14) Shut-off valve + bushing to be installed on the hot water side (delivered in a pouch)
15) DRAIN BEFORE INSTALLING THE PANEL
16) OPERATION OF THE CONTROLS
17) Pressing this causes the flow to stop
18) Pressing on the lower part triggers the flow.
19) Commissioning
Drain the pipe
Connect and open the shut-off valves.
Press several times on the controls to force the air out
Adjust the angle of the jet
Flow
Delivered with a flow limiter 10 l/min
20) ADJUSTMENT AND MAINTENANCE OF THE THERMOSTATIC CARTRIDGE
The Mixing valve allows the user to select the temperature of the lukewarm water, between the cold water temperature and the lukewarm
water temperature preset at 38°C.
MODIFICATION OF THE MAX OPERATING TEMPERATURE
21) On delivery black line or point Ø1.5 vertically aligned
22) + Hot
23) + Cold
24) Red Ring
25)
25)25)
25) • Rotate the centre spindle according to the desired temperature: 1 notch = 2°C
• Raise the lever keeping the mark (A) vertical
26)
26)26)
26) IT IS NOT RECOMMENDED AND DANGEROUS TO DELIVER HOT DOMESTIC SUPPLY WATER AT MORE THAN 42°C
INSTANTANEOUS SHUT-OFF OF THE HOT WATER SUPPLY IN CASE OF ACCIDENTAL RUPTURE OF THE COLD WATER SUPPLY.
27) MAINTENANCE OF THE THERMOSTATIC COMBINATION CARTRIDGE
Clean or replace
Disassembly:
Close the water inlets
Remove the lever (See below)
Remove, clean and reinstall as indicated.
28) Black line or point Ø 1.5 vertically aligned
29) Index on top
30) Stop 38°c
31) Vertical Flats
32)
32)32)
32) • Reinstall the lever by keeping the mark (A) vertical
33) SETTING THE TIME-DELAY
34) MAINTENANCE OF THE SHOWER
Part no. : 90207 20 safety wires
Part no. : 90186 20 O-rings
Part no. : 90184 1 grille + 1 picot membrane + 1 flow regulator 10l/min
Part no. : 90185 1 grille + 1 picot membrane
Part no. : 90183 Shower priming pump + 2 screws
Part no. : 90719 Shower priming pump + 2 screws
Part no. : 90145 Flow regulator 6 l/min
Part no. : 90178 Flow regulator 8 l/min
Part no. : 90146 Flow regulator 10 l/min
35) MAINTENANCE OF THE PRIMING PUMP AND STOP BUTTON
Close the water inlets
Remove the front face of the panel
36) CONTROL CIRCUIT WIRING LAYOUT
37) RASSEMBLE WHILE RESPECTING THE REVERSE PROCEDURE
38) This document is not contractual; we reserve the right to modify the characteristics of our products without notice.
39) PATENTED and REGISTERED MODELS
