ProLights FLATPAR6H SUPERSLIM LEDPAR User manual

MANUALE UTENTE
USER MANUAL
FLATPAR6H
IT - EN
SUpERSLiM LEDpAR

REV.002-03/14
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
FLATpAR6H
• FLATPAR6H
• Cavo di alimentazione
• Staa di ssaggio (2pz.)
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Auto Show
3. 5 Static color
3. 6 Modalità musicale
3. 7 Manual color

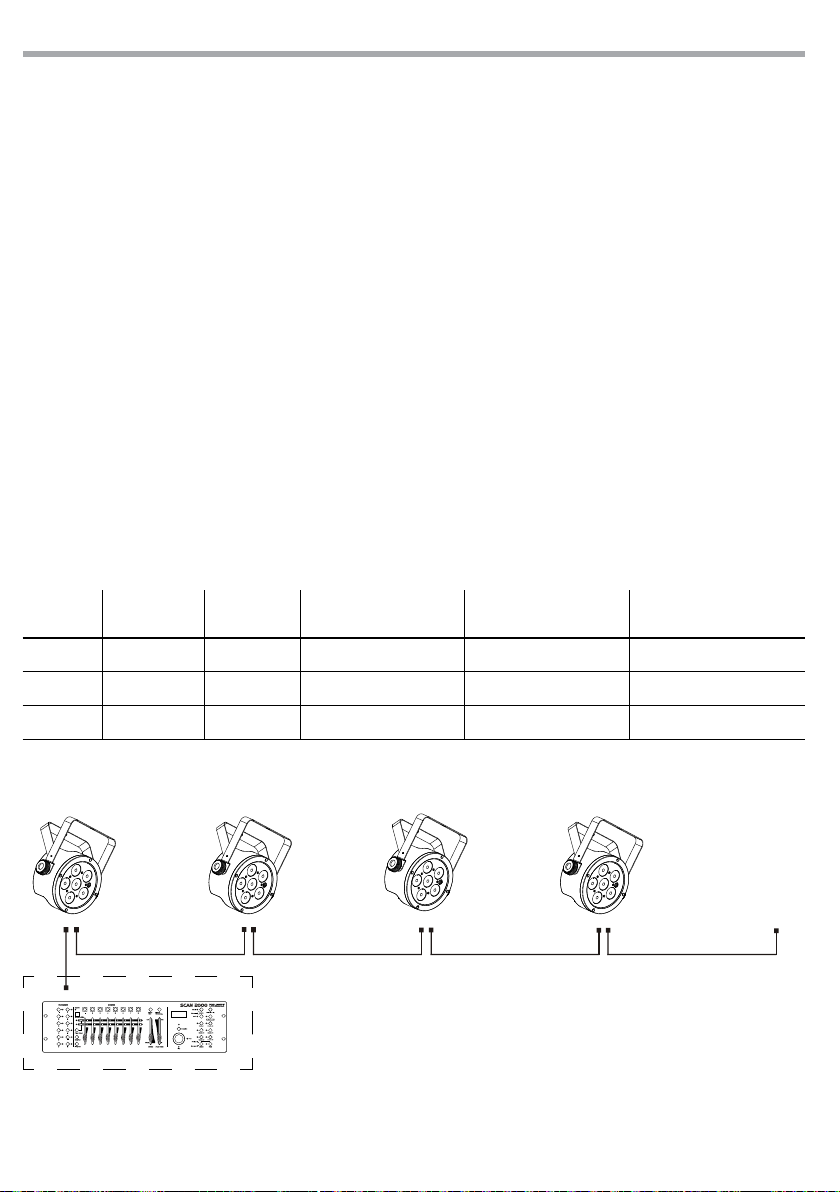

3. 8 Modalità Master/Slave
3. 9 Collegamento
3. 10 Modalità DMX
3. 11 Indirizzamento DMX

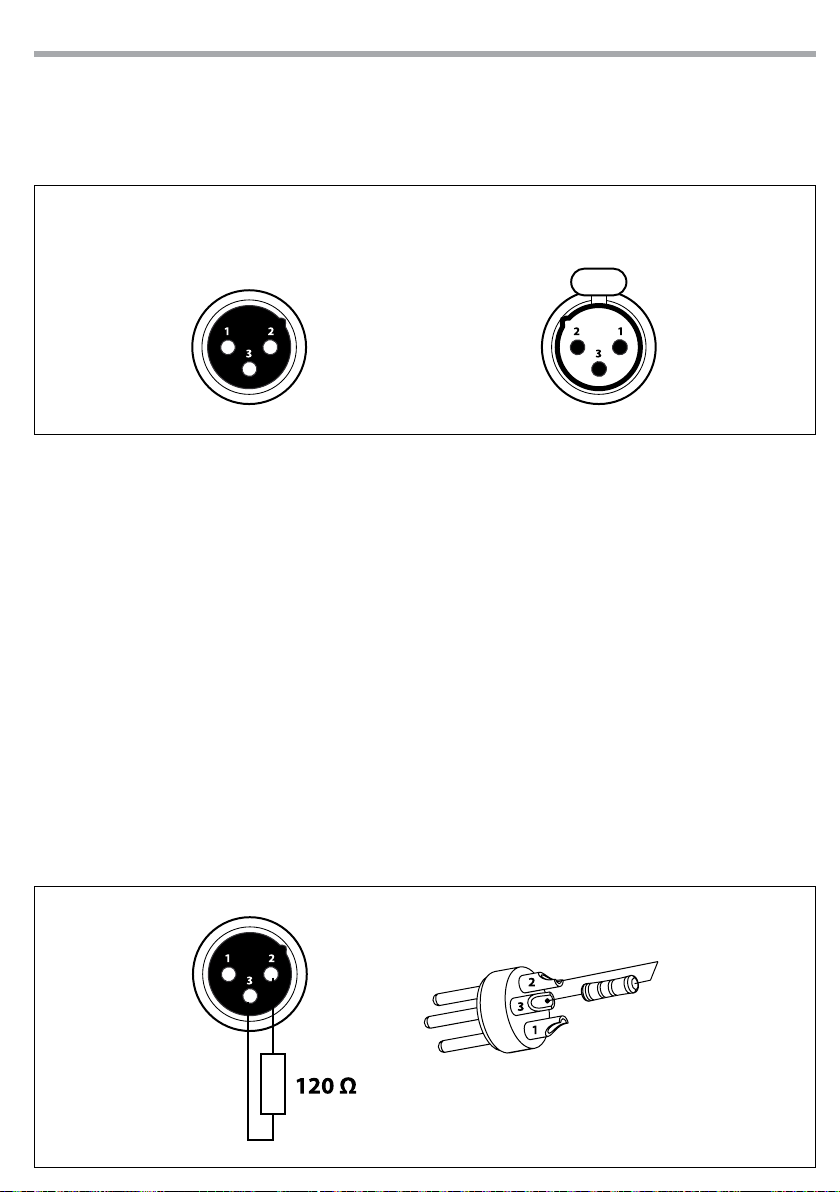

3. 12 Collegamenti della linea DMX
3. 13 Costruzione del terminatore DMX
3. 14 Canali DMX
3. 15 Funzione dimmer
3. 16 Funzionamento tramite il controller IRC
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico

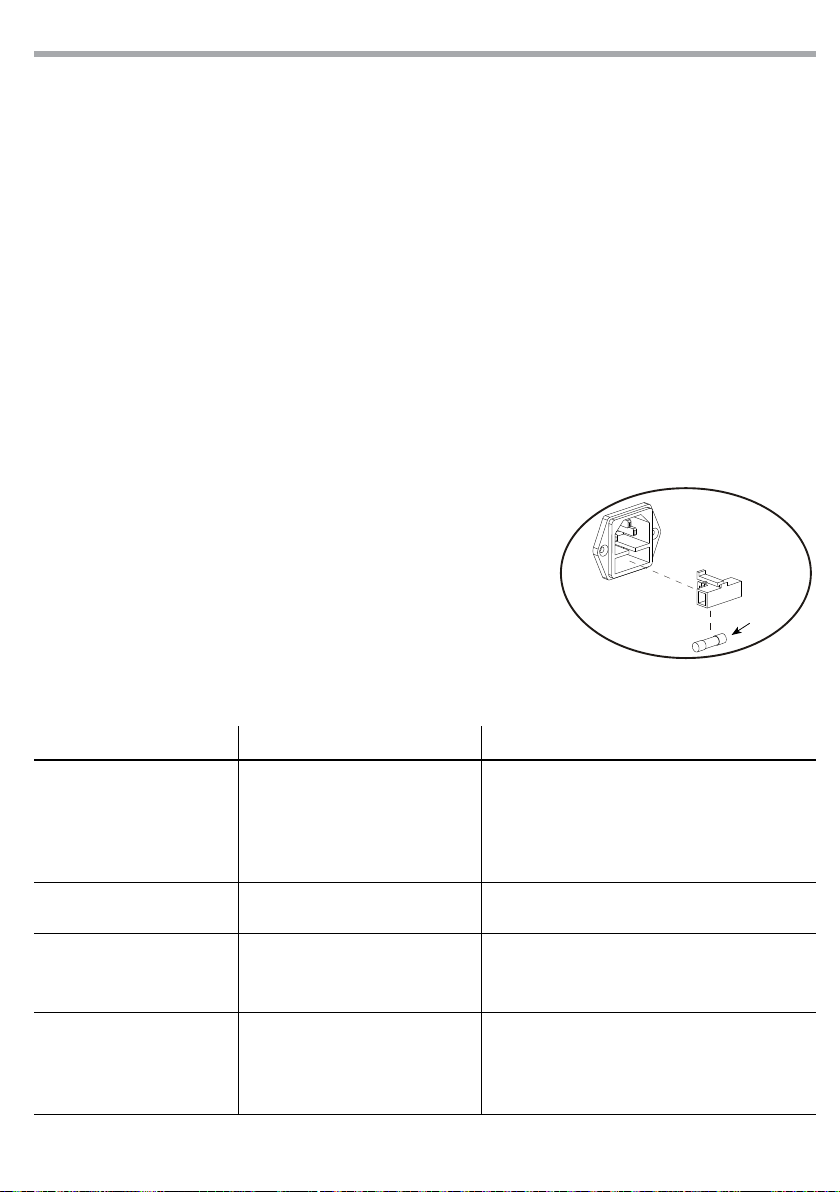

4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
Certificato di garanzia
4
4
5
6
6
7
8
9
9
10
11
11
11
11
11
12
12
12
13
13
14
15
15
17
17
17

FLATpAR6H
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

5
FLATpAR6H
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

FLATpAR6H
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
FLATPAR6H è un ParLED dal corpo supersottile, concepito per iniziare una nuova generazione nella sua
categoria grazie all’innovativa sorgente luminosa a 6 colori, RGBWAP Full Color. FLATPAR6H è stato di-
segnato con le connessioni laterali ed il lato posteriore completamente piatto, per facilitare applicazio-
ni come wall-washer in appoggio a terra.La forma rotonda e la struttura in alluminio pressofuso e vetro
temperato rendono FLATPAR6H esteticamente piacevole ed adatto per applicazoni a vista in ogni tipo di
evento come conferenze, matrimoni, moda e ere.
1.2 SPECIFICHE TECNICHE
Sorgente luminosa e ottica
• 6x 12W RGBWAUV/FC LED ad alta resa luminosa
• Angolo di proiezione: 25°
• Angolo di campo: 44°
• Preset temperatura colore bianco: 3200K~10’000K
• Sistema di sintesi colore: miscelazione RGBWAP/FullColor (>16 milioni di colori)
• Durata media diodi LED: >50.000 ore
Funzionamento ed elettronica
• Pannello di controllo tramite display LED
• Diverse congurazioni DMX disponibili (6, 8, 12 canali) per controllo professionale o semplicato
- 6 canali: RGBWAUV
- 8 canali: dimmer, RGBWAUV, strobe
- 12 canali: dimmer, RGBWAUV, macro, auto, auto speed, dimmer curve
• Modalità IR: Ricevitore Infrarossi incorporato per remote controller
• Modalità Automatica: programmi automatici preimpostati con regolazione velocità
• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità
• Modalità colori statici: riproduzione statica di un colore
• Modalità Master/Slave: per il controllo di più unità collegate in catena
• Passaggio lineare“stepless” dei valori sui canali DMX
• Frequenza dei diodi anti-icker (400Hz) per videoriprese
Corpo e alimentazione
• Corpo in alluminio pressofuso, grado di protezione: IP30
• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-
zione a convezione naturale
• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra
• Alimentazione:100-240V 50/60Hz
• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE
• Assorbimento medio: 47,5W (output no a 16 proiettori)
• Peso: 2 kg
• Dimensioni (LxAxP): 226x245x95 mm

7
FLATpAR6H
Fig.1
1. STAFFA DI MONTAGGIO.
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio.
3. MICROFONO per il comando tramite musica.
4. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.
5. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +.
6. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.
7. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(110-240V~/50-60Hz) tramite il cavo di rete
in dotazione. Accanto alla spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo (T1A 250V).
8. POWER OUT output alimentazione per
connessioni di più unità in serie.
9. SAFETY EYE per l'aggancio al cavo di sicurezza.
Pannello Posteriore
5 7
1
2
3
4
6 8
9
1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

FLATpAR6H
8
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
Il FLATPAR6H può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla dop-
pia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono
dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e suppor-
tare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

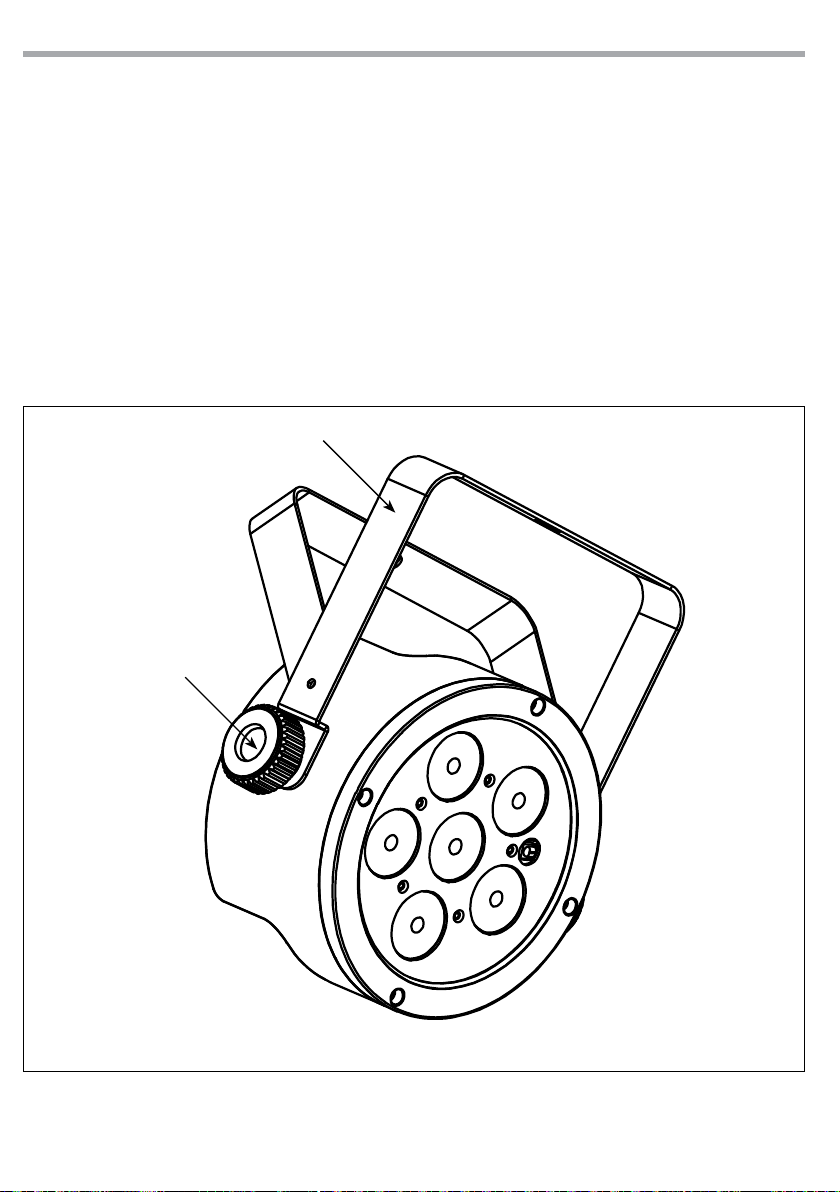

Fig.2
1
2

9
FLATpAR6H
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere il FLATPAR6H, collegare l’estensione POWER IN al cavo di alimentazione e inserire la spina
in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando
luce oppure svolgere autonomamente il suo programma. Per spegnere il FLATPAR6H, staccare la spina
dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da
un interruttore.
3.2 IMPOSTAZIONE BASE
Il FLATPAR6H dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo
(g.3).
Fig.3 - Funzione dei tasti
MENU UP DOWN ENTER
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
MENU UP
DOWNENTER

FLATpAR6H
10
3.3 STRUTTURA MENU
MENU (LEVEL 1) (LEVEL 2) REMARK
1 6 CH d (1-512)
2 8 CH d (1-512)
3 12 CH d (1-512)
4 C-- C 1 C1:R, C2:G, C3:B, C4:A, C5:W,
C 2 C6:P, C7:RG, C8:RB, C9:RA, C10:RW,
C 3 C11:RP, C12:GB, C13:GA, C14:GW, C15:GP,
C 4 C16:BA, C17:BW, C18:BP, C19:AW, C20:AP,
C 5 C21:WP, C22:RGB, C23:RGA, C24:RGW, C25:RGP,
C 6 C26:RBA, C27:RBW, C28:RBP, C29:RAW, C30:RAP,
C 7 C31:RWP, C32:GBA, C33:GBW, C34:GBP, C35:BAW,
C 8 C36:BAP, C37:AWP, C38:BWP, C39:GAW, C40:GAP,
C 9 C41:GWP, C42:RGBA, C43:RGBW, C44:RGBP, C45:RGAW,
C 10 C46:RGAP, C47:RGWP, C48:RBAW, C49:RBAP, C50:RBWP,
C 11 C51:RAWP, C52:GBAW, C53:GBAP, C54:GBWP, C55:GAWP,
... C56:BAWP, C57:RGBAW, C58:RGBAP, C59:RGBWP, C60:RGAWP,
C 63 C61:RBAWP, C62:GBAWP, C63:RGBAWP
5 P-- P 1 P 1: 6 Colors snap
P 2 P 2: 6 Colors fade
P 3 P 3: 63 Colors snap
P 4 P 4: 63 Colors fade
6 S-- S (1-100) Speed: 1-100 (slow-fast)
7 Snd Snd (1-2) Sound1: 6 colors
Sound2: 63colors
8 Sens u (0-100)
9 U-- r(0-255)
g(0-255)
b(0-255)
A(0-255)
W(0-255)
P (0-255)
10 dIM OFF OFF: Dimmer speed o
dIM1 DIM1: Dimmer speed fast
dIM2 DIM2: Dimmer speed middle
dIM3 DIM3: Dimmer speed slow
11 SET On
OFF

11
FLATpAR6H
3.4 AUTOSHOW
Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono-
mamente:
• Premere il tasto MENU no a quando sul display non appare [P--].
• Usare i tasti UP/DOWN per selezionare il programma [P1 - P4].
• L’unità entrerà nella modalità automatica mandando in esecuzione il programma pre-impostato per il
quale è possibile regolare la velocità di esecuzione.
• Per impostare la velocità di esecuzione premere il tasto MENU no a quando sul display non appare
[S--], quindi utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione desiderata [S001 - S100]
(Slow-Fast).
• Premere il tasto ENTER per salvare l’impostazione.
3.5 STATIC COLOR
L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente
procedura:
• Premere il tasto MENU no a quando sul display non appare [C--].
• Utilizzare i tasti UP/DOWN per selezionare uno dei preset [C1 - C63].
• Premere il tasto ENTER per salvare l’impostazione.
3.6 MODALITÀ MUSICALE
• Per entrare nella modalità musicale, premere il tasto MENU no a quando sul display non appare [Snd].
• Utilizzare i tasti UP/DOWN per selezionare la modalità desiderata tra [Snd1] e [Snd2].
• Premere ENTER per confermare la scelta.
• É possibile regolare la sensibilità del microfono integrato premendo MENU no a quando sul display
non [Sens].
• Premere il tasto UP/DOWN per impostare il valore desiderato [u0-u100], e premere il tasto ENTER per
confermare la scelta.
3.7 MANUAL COLOR
Per impostare il bilanciamento personalizzato dei colori far riferimento alla seguente procedura:
• Premere il tasto MENU no a quando sul display non appare [U--], quindi premere il tasto ENTER per
confermare.
• Selezionare il colore [r, g, b, A, W, P] attraverso il tasto ENTER.
• Utilizzare i tasti UP/DOWN per impostare il valore desiderato [000 - 255].
• Premere il tasto ENTER per confermare e passare al successivo colore.
• Continuare no ad ottenere la miscelazione del colore.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.8 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità FLATPAR6H senza un controller. La prima sarà
impostata come master e le altre come slave.
• Servirsi dei connettori DMX del FLATPAR6H e di un cavo XLR per formare una catena di unità. In certe
condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 13.
• Sull’unità master selezionare una delle modalità standalone.
• Impostare sulle unità slave la stessa congurazione canali DMX e lo stesso indirizzo.

FLATpAR6H
12
3.9 COLLEGAMENTO
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.10 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare
[CH6], [CH8] o [CH12], quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d001 - d512]. Tenere premuto per lo
scorrimento veloce.
• Premere ENTER per confermare
Le tabelle a pagina 14 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 poli.
3.11 INDIRIZZAMENTO DMX
Per poter comandare il FLATPAR6H con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sul FLATPAR6H l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start:
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
6 33 33-38 39 45 51
8 33 33-40 41 49 57
12 33 33-44 45 57 69
. . . . . . . . . . . .
DMX512 Controller
Esempio di configurazione a 6 canali DMX
Fig.4
DMX Address: 33 DMX Address: 51DMX Address: 39 DMX Address: 45

13
FLATpAR6H
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Esempio:
connettore XLR a 3 pin
Fig.5
Fig.6
3.12 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.13 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

FLATpAR6H
14
3.14 CANALI DMX
MODE FUNCTION DMX
Value
6 Ch
1RED
0~100% 000 - 255
2GREEN
0~100% 000 - 255
3BLUE
0~100% 000 - 255
4AMBER
0~100% 000 - 255
5WHITE
0~100% 000 - 255
6PURPLE
0~100% 000 - 255
MODE FUNCTION DMX
Value
8 Ch
1DIMMER
0~100% 000 - 255
2RED
0~100% 000 - 255
3GREEN
0~100% 000 - 255
4BLUE
0~100% 000 - 255
5AMBER
0~100% 000 - 255
6WHITE
0~100% 000 - 255
7PURPLE
0~100% 000 - 255
8
STROBE
No function
Strobe Slow to Fast
000 - 010
011 - 255
MODE FUNCTION DMX
Value
12 Ch
1DIMMER
0~100% 000 - 255
2RED
0~100% 000 - 255
3GREEN
0~100% 000 - 255
4BLUE
0~100% 000 - 255
5AMBER
0~100% 000 - 255
6WHITE
0~100% 000 - 255
7PURPLE
0~100% 000 - 255
8
STROBE
No function
Strobe Slow to Fast
000 - 010
011 - 255
9
COLOR
No function
Color Macros
000 - 015
016 - 255
10
AUTO PROGRAMS
No Function
Auto program 1
Auto programs 2
Auto programs 3
Auto programs 4
Sound Show 1 (3 colors)
Sound Show 2 (7 colors)
000 - 010
011 - 050
051 - 100
101 - 150
151 - 200
201 - 225
226 - 255
11 AUTO SPEED
Programs Speed Slow to Fast 000 - 255
12
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode 1 (fast speed)
Dimmer speed mode 2 (middle speed)
Dimmer speed mode 3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

15
FLATpAR6H
3.15 FUNZIONE DIMMER
• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU
ripetutamente no a quando sul display non compare [dIM], quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare [OFF - dIM1 - dIM2 - dIM3].
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di imposta-
zione.
3.16 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC
Per comandare il FLATPAR6H con il telecomando a raggi infrarossi è necessario abilitare la relativa funzio-
ne:
• Premere il tasto MENU no a quando sul display non appare [SET], quindi premere ENTER per confer-
mare.
• Utilizzare i tasti UP/DOWN per selezionare [On] o [OFF] a seconda che si voglia attivare oppure disattivare
il controllo con il telecomando a raggi infrarossi.
• Premere ENTER per confermare la scelta.
NOTA - Assicurarsi di puntare il telecomando direttamente verso il ricevitore dell’unità.
Fig.7
Modalità Automatica
La modalità Automatica consente di eseguire i programmi automatici dell’unità.
Per passare in modalità Automatica:
1. Premere AUTO sul telecomando.
2. Premere + oppure - per scegliere i diversi programmi automatici.
Per regolare la velocità del programma automatico:
3. Premere SPEED sul telecomando.
4. Premere %.
5. Premere + oppure – per aumentare o diminuire la velocità del programma.
IRC REMOTE
BLACK
OUT AUTO
STROBE SPEED
SOUND
SENSI-
TIVITY
%MANUAL FADE
SNAP
RG B
+0
123
456
7 8 9
AUV W

FLATpAR6H
16
Modalità Sound Active
La modalità Sound Active abilita l’unità per il funzionamento a tempo di musica.
Per attivare la modalità Sound Active:
1. Premere SOUND sul telecomando.
Per regolare la sensibilità sonora in modalità Sound Active:
2. Premere SENSITIVITY sul telecomando.
3. Premere %.
4. Premere + oppure - per aumentare o diminuire la sensibilità sonora.
Controllo manuale del colore
Per scegliere un colore specico con il telecomando:
1. Premere MANUAL sul telecomando.
2. Premere un numero da 0 a 9 per scegliere il colore.
Per controllare manualmente la percentuale RGB:
3. Premere MANUAL sul telecomando.
4. Premere R, G o B per scegliere il colore.
5. Premere + oppure - per aumentare o diminuire la percentuale di ciascun colore.
Operazioni varie
Per regolare la velocità di lampeggio stroboscopico del programma:
1. Premere STROBE sul telecomando.
2. Premere + oppure - per aumentare o diminuire la velocità di lampeggio.
3. Premere di nuovo STROBE per disattivare il lampeggio.
Per modicare l’eetto di commutazione del programma:
• Premere FADE/SNAP sul telecomando.
• Fade cambia lentamente l’eetto. Snap cambia rapidamente l’eetto.
Per oscurare le luci:
• Premere BLACK OUT sul telecomando.
• Verranno spente tutte le luci no alla successiva pressione del pulsante.
NOTA - Il telecomando non risponde ad alcun input quando è attivo il Black Out. Se il telecomando non
risponde quando viene premuto un pulsante, provare a premere Black Out; probabilmente il BLACK OUT
era stato attivato involontariamente.

17
FLATpAR6H
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.
4.2 SOSTITUZIONE FUSIBILE
1. Assicurarsi di scollegare il cavo di alimentazione del proiettore
prima di sostituire un fusibile bruciato con uno dello stesso tipo
e valore.
2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il
fusibile bruciato dal suo supporto; sostituire il fusibile con uno
identico per tipologia e valore (T1A 250V).
3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.
4.3 RISOLUZIONE DEI PROBLEMI
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale • Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in
tabella.
Fuse
Fig.7

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

1
FLATpAR6H
Packing content • FLATPAR6H
• Power cord
• Mount bracket (2 pc.)
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Menu structure
3. 4 Auto Show
3. 5 Static color
3. 6 Sound mode
3. 7 Manual color
3. 8 Master/Slave mode
3. 9 Linking
3. 10 DMX mode
3. 11 DMX addressing
3. 12 Connection of the DMX line
3. 13 Construction of the DMX termination
3. 14 DMX control
3. 15 Dimmer
3. 16 Operation through the IRC Controller
4 Maintenance
4. 1 Maintenance and cleaning the unit
4. 2 Fuse replacement
4. 3 Trouble shooting
Warranty
2
2
3
4
4
5
6
7
7
8
9
9
9
9
9
10
10
10
11
11
12
13
13
15
15
15

FLATpAR6H
2
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 45 °C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope.When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Do not touch the product’s housing when operating because it may be very hot.
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
