ProLights LUMIPAR18QTOUR User manual

MANUALE UTENTE
USER MANUAL
LUMIPAR18QTOUR
IT - EN
SUpER-SLiM pARLED

REV.001-09/14
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
LUMipAR18QTOUR
• LUMIPAR18QTOUR
• Staa di ssaggio (2pz.)
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Modalità automatica
3. 5 Modalità static
3. 6 Modalità Master/Slave
3. 7 Collegamento
3. 8 Congurazione canali DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Canali DMX
3. 13 Funzioni dispositivo
3. 14 Informazioni sul dispositivo
3. 15 Bilanciamento biannco
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
Certificato di garanzia
4
4
5
6
6
8
9
10
10
11
12
12
13
13
13
13
15
15
16
17
17
18
19
19
19

LUMipAR18QTOUR
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 40°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

5
LUMipAR18QTOUR
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

LUMipAR18QTOUR
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
LUMIPAR18QTOUR è un ParLED per utilizzo professionale dal corpo super-slim, concepito per essere un
potente wash-light in applicazione Rental/Touring.La sorgente luminosa si compone di 18x10W CREE XML
RGBW/FC LEDs ad alta ecienza, concepita orire una generazione cromatica avanzata, con pieno con-
trollo sulla saturazione e temperatura del colore.
LUMIPAR18QTOUR è un progetto sviluppato per il mercato professionale, orendo una nuova tecnologia
dimmer con rampa super-lineare ed anti-ickering per qualsiasi camera, con regolazione di frequenza
dall’interfaccia utente. Il design ultra-sottile ed il funzionamento privo di ventole, rendono LUMIPAR18Q-
PRO un’innovazione rispetto ai tradizionali proiettori a fusto PAR, orendo una maggiore versatilità, rapi-
dità di montaggio e cablaggio, facilità di trasporto.
1.2 SPECIFICHE TECNICHE
Sorgente luminosa e ottica
• 18 x 10W CREE XML RGBW/FC LED ad alta resa luminosa
• Lux @ 3 m: 9528 lux
• Angolo di proiezione: 15° (25°, 45° optional)
• Angolo di campo: 23°
• Sistema di sintesi colore: miscelazione RGBW/FullColor (>16 milioni di colori)
• Durata media diodi LED: >50.000 ore
Funzionamento ed elettronica
• Interfaccia di controllo mediante display black OLED per esecuzione dei programmi automatici, scelta
dei colori statici, memorizzazione di show personalizzati, calibrazione preset colori
• Diverse congurazioni DMX disponibili (4, 6, 10 canali) per controllo professionale o semplicato
- 4 canali: RGBW
- 6 canali: Dimmer, RGBW, strobe
- 10 canali: Dimmer, RGBW, strobe, color macro, auto programs, auto speed, dimmer mode
• Regolazione curva dimmer: 4 congurazioni selezionabili
• Tecnologia HD-dimming con rampa super-lineare ed anti-ickering con regolazione della frequenza di
aggiornamento dall’interfaccia utente
• Modalità Automatica: programmi automatici preimpostati con regolazione velocità
• Modalità colori statici: riproduzione statica di un colore
• Modalità colori manuali: regolazione manuale di un colore
• Modalità Master/Slave: per il controllo di più unità collegate in catena
• Passaggio lineare“stepless”dei valori sui canali DMX
• Frequenza dei diodi anti-icker (400Hz) per videoriprese
Corpo e alimentazione
• Corpo in alluminio pressofuso, grado di protezione: IP30
• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-
zione a convezione naturale
• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra
• Telaio porta-gelatina incluso
• Alimentazione:100-240V 50/60Hz
• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/5p/Powercon
• Assorbimento medio: 161W (output no a 8 proiettori)

7
LUMipAR18QTOUR
• Peso: 5, 66 kg
• Dimensioni (LxAxP): 349x368x93 mm

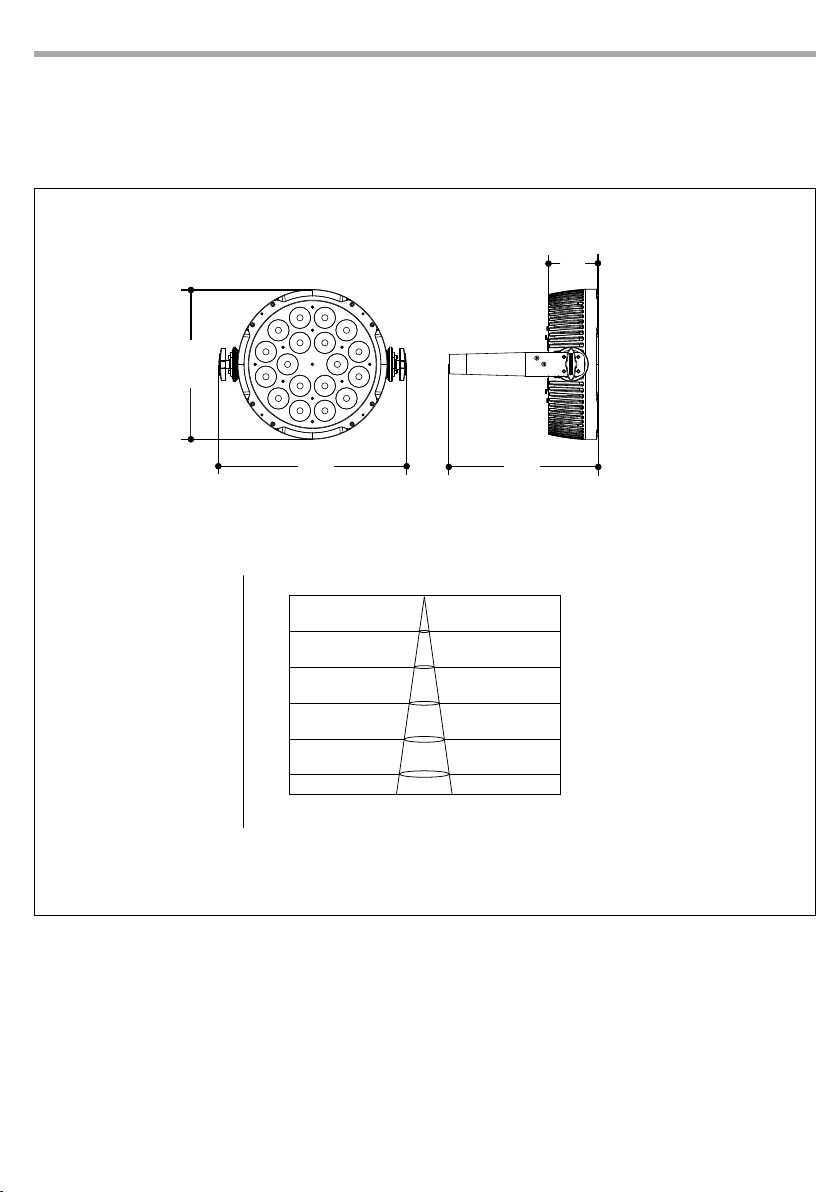

Fig.1
Diagramma di luminosità
Disegno tecnico
93
278
349
Ø 280
Illuminance at a Distance
15°
1.0m
0m
3.0m
5.0m
7.0m
10.0m
0.26m
0.79m
1.31m
1.84m
Lux Center Beam Angle: 15° Beam Width
85747lx
9527lx
3430lx
1750lx
2.63m857.5lx

LUMipAR18QTOUR
8
Fig.2
1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio
3. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
4. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
5. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
6. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
7. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
8. SAFETY EYE per l'aggancio al cavo di sicurezza
9. POWER IN ( PowerCON IN): per il collegamento
ad una presa di rete (100-240V~/50-60Hz)
tramite il cavo rete in dotazione.
10. POWER OUT ( PowerCON OUT): collegamento
per l'alimentazione all'unità successiva.
11. GND POINT usato per la messa a terra del
dispositivo
12. ALLOGGIAMENTO FUSIBILE in caso di rottura
del fusibile, sostituire sempre con uno dello
stesso tipo e dello stesso valore (T2A/250V).

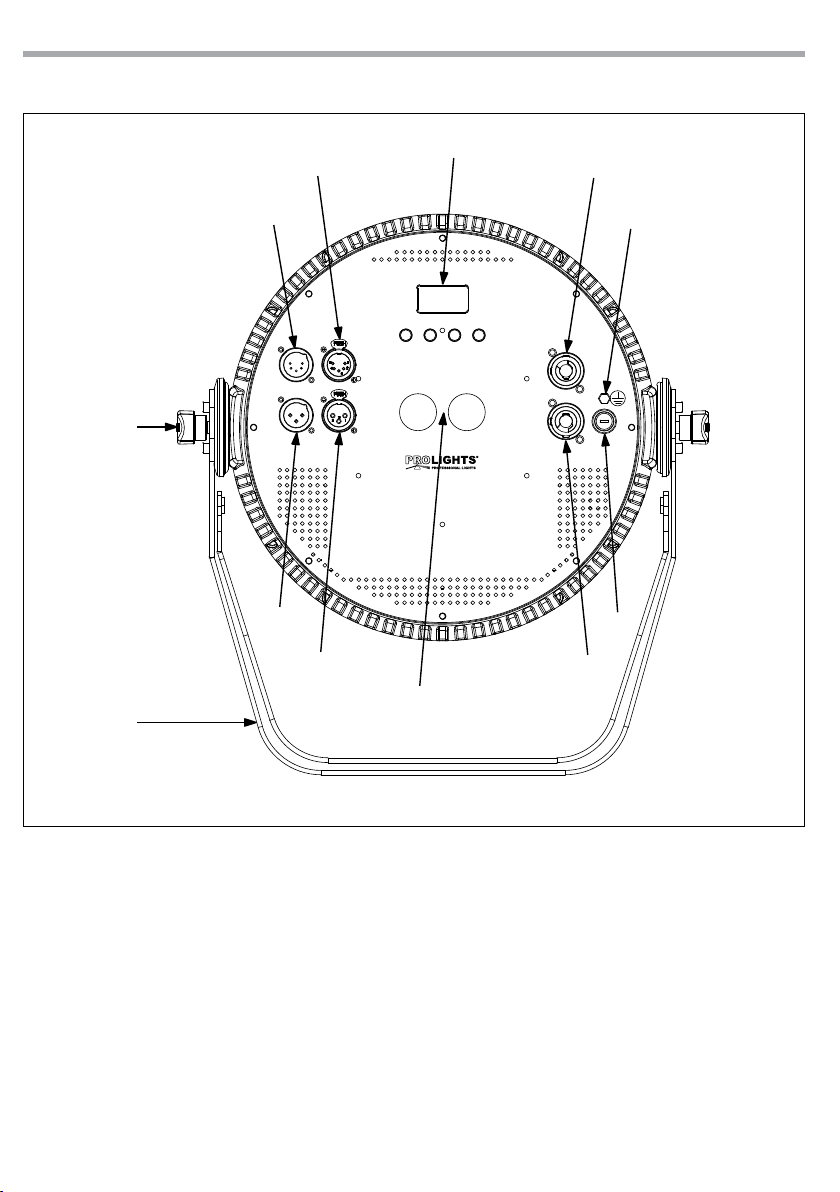

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
Pannello Posteriore
1
2
4
6
8
3
5
7
9
11
12
10
LumiPar18QTour

9
LUMipAR18QTOUR
Fig.3
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
Il LUMIPAR18QTOUR può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio
sulla doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio
occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente
e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (2) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla vite di ssaggio (1).
2
1

LUMipAR18QTOUR
10
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere il LUMIPAR18QTOUR, inserire la spina del cavo di alimentazione in una presa di rete
(100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere
autonomamente il suo programma. Per spegnere il LUMIPAR18QTOUR, staccare la spina dalla presa di rete.
Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.
3.2 IMPOSTAZIONE BASE
Il LUMIPAR18QTOUR dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello
di controllo (g.4).

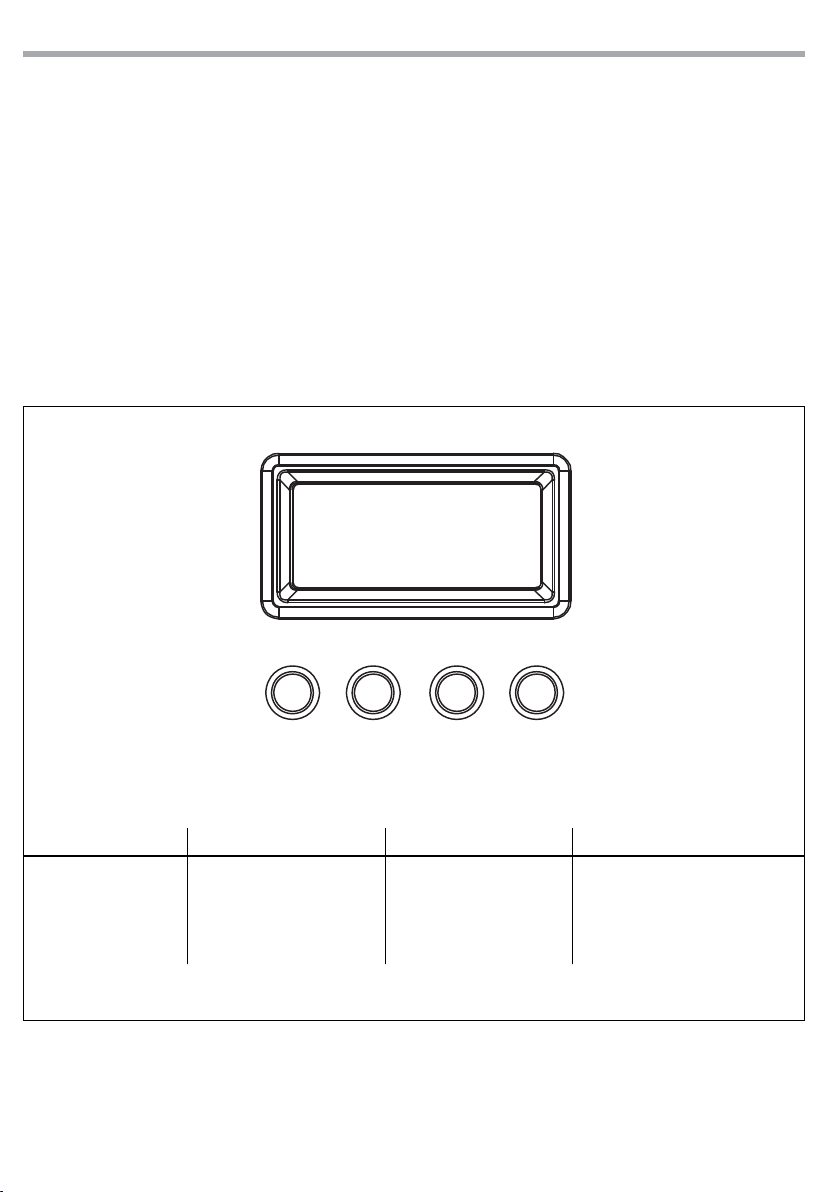

Fig.4 - Funzione dei tasti
MENU UP DOWN ENTER
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
MENU UP DOWN ENTER

11
LUMipAR18QTOUR
3.3 STRUTTURA MENU
MENU
1Auto Show ðAuto 1 ðSpeed (0-100)
Auto 2 ðSpeed (0-100)
Auto 3 ðSpeed (0-100)
Auto 4 ðSpeed (0-100)
Auto 5 ðSpeed (0-100)
2Static ðFixed Color ðR
G
B
W
GB
RB
RG
RGB
RW
GW
BW
RGW
RBW
GBW
RGBW
Manual Color ðR (0-255)
G (0-255)
B (0-255)
W (0-255)
3Dimmer Mode ðO
Dimmer 1
Dimmer 2
Dimmer 3
4Back Light ðOn
10 S
20 S
30 S
5Information ðAuto Test ðTest
Fixture Hours ð9999
Version ðV1.0

LUMipAR18QTOUR
12
6DMX Address ð1 - 512
7DMX Channel ð4 Ch
6 Ch
10 Ch
8Master/Slave ðMaster
Slave
9White Balance ðRðValue (125-255)
GðValue (125-255)
BðValue (125-255)
10 Temperature ð40°C
3.4 MODALITÀ AUTOMATICA
Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono-
mamente:
• Premere il tasto MENU no a quando sul display non appare Auto Show, quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per scorrere al programma show desiderato Auto 1 - 5 e confermare con il
tasto ENTER. L’unità entrerà in modalità automatica mandando in esecuzione lo show selezionato, per
il quale è possibile regolare la velocità di esecuzione (Speed).
• Attraverso i tasti UP/DOWN selezionare la velocità di esecuzione desiderata, slow-fast (0-100).
• Premere ENTER per salvare l’impostazione..
IMPORTANTE - I programmi Auto 1 - 5 sono completamente pre-programmati e non possono essere mo-
dicati. Invece, la modalità Manual Color consente di creare gamme di colori combinando insieme i colori
Red - Green - Blue - White.
• Premere il tasto MENU no a quando sul display non appare Static, quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare Manual Color, quindi premere il tasto ENTER.
• Selezionare il colore (Red - Green - Blue - White) attraverso i tasti UP/DOWN.
• Per confermare premere il tasto ENTER.
• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.5 MODALITÀ STATIC
L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente
procedura:
• Per entrare nella modalità static, premere il tasto MENU ripetutamente no a quando sul display non
appare Static, quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per selezionare la funzione preset color (Fixture Color), quindi premere ENTER
per confermare.
• Selezionare il preset color desiderato (R - G - B - W - GB - RB - RG - RGB - RW - GW - BW - RGW - RBW - GBW - RGBW),
attraverso i tasti UP/DOWN.
• Premere il tasto ENTER per salvare l’impostazione.

13
LUMipAR18QTOUR
3.6 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità LUMIPAR18QTOUR senza un controller. La prima
unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Premere il tasto MENU no a quando sul display non appare Master/Slave, quindi premere il tasto ENTER.
• Premere i tasti UP/DOWN e selezionare la modalità Master/Slave per impostare le unità come master o
slave. Premere il tasto ENTER per confermare.
• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4.
• Servirsi dei connettori DMX del LUMIPAR18QTOUR e di un cavo XLR per formare una catena di unità.
In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 15.
3.7 COLLEGAMENTO
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.8 CONFIGURAZIONE CANALI DMX
Il LUMIPAR18QTOUR dispone di diverse congurazioni dei canali DMX a cui si può accedere dal pannello
di controllo.
• Premere il tasto MENU no a quando sul display non appare DMX channel, quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare la congurazione dei canali DMX che si desidera: 4Ch - 6Ch - 10Ch.
Premere il tasto ENTER per confermare.
Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 e 5 poli.
3.9 INDIRIZZAMENTO DMX
• Per impostare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare DMX address,
quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-510); tenere premuto invece il tasto
UP/DOWN per lo scorrimento veloce.
• Premere il tasto ENTER per confermare l’impostazione.
Per poter comandare il LUMIPAR18QTOUR con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sul LUMIPAR18QTOUR l’indirizzo di start
33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
4 33 33-36 37 41 45
6 33 33-38 39 45 51
10 33 33-42 43 53 63

LUMipAR18QTOUR
14
. . . . . . . . . . . .
DMX512 Controller
DMX Address: 33 DMX Address: 45DMX Address: 37 DMX Address: 41
Fig.5 - Esempio di congurazione a 4 canali DMX

15
LUMipAR18QTOUR
Fig.6
Fig.7

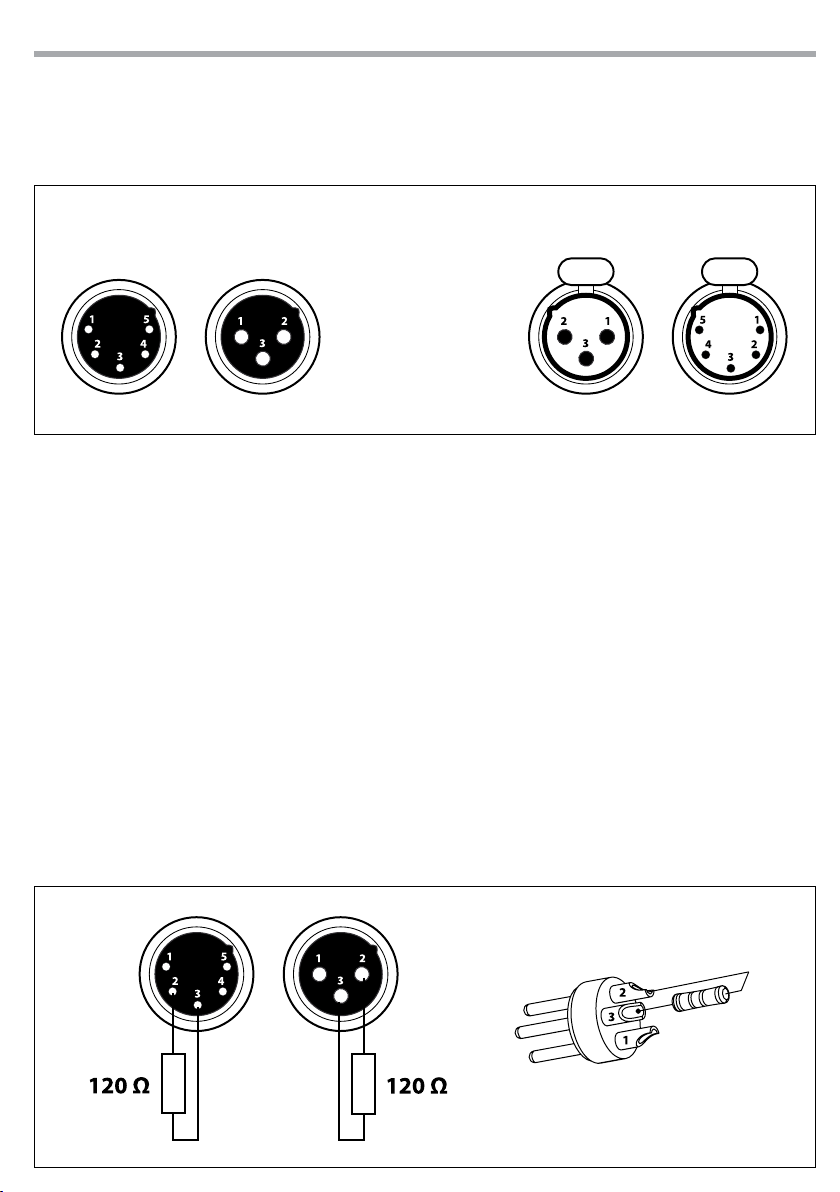

3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nché tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldan-
do una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 3 pin

LUMipAR18QTOUR
16
3.12 CANALI DMX
10 CANALI
MODE FUNCTION DMX
Value
10 Ch
1DIMMER
0~100% 000 - 255
2RED
0~100% 000 - 255
3GREEN
0~100% 000 - 255
4BLUE
0~100% 000 - 255
5WHITE
0~100% 000 - 255
6
STROBE
No function
Strobe Slow to Fast
000 - 010
011 - 255
7
COLOR MACRO + WHITE BALANCE
No Function
R: 100% / G: 0-100% / B: 0%
R: 100-0% / G: 100% / B: 0%
R: 0% / G: 100% / B: 0-100%
R: 0% / G: 100-0% / B: 100%
R: 0-100% / G: 0% / B: 100%
R: 100% / G: 0% / B: 100-0%
R: 100% / G: 0-100% / B: 0-100%
R: 100-0% / G: 100-0% / B: 100%
R: 100% / G: 100% / B: 100% / W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
000 - 010
011 - 030
031 - 050
051 - 070
071 - 090
091 - 110
111 - 130
131 - 150
151 - 170
171 - 200
201 - 205
206 - 210
211 - 215
216 - 220
221 - 225
226 - 230
231 - 235
236 - 240
241 - 245
246 - 250
251 - 255
8
AUTO PROGRAMS
No Function
Auto program 1
Auto program 2
Auto program 3
Auto program 4
Auto program 5
000 - 051
052 - 101
102 - 152
153 - 203
204 - 254
255
6 CANALI
MODE FUNCTION DMX
Value
6 Ch
1DIMMER
0~100% 000 - 255
2RED
0~100% 000 - 255
3GREEN
0~100% 000 - 255
4BLUE
0~100% 000 - 255
5WHITE
0~100% 000 - 255
6
STROBE
No function
Slow to fast
000 - 010
011 - 255
4 CANALI
MODE FUNCTION DMX
Value
4 Ch
1RED
0~100% 000 - 255
2GREEN
0~100% 000 - 255
3BLUE
0~100% 000 - 255
4WHITE
0~100% 000 - 255
MODE FUNCTION DMX
Value
10 Ch
9AUTO SPEED
Slow to fast 000 - 255
10
DIMMER SPEED
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000-051
052-101
102-152
153-203
204-255

17
LUMipAR18QTOUR
3.13 FUNZIONI DISPOSITIVO
Per il LUMIPAR18QTOUR è possibile accedere alle seguenti funzioni dispositivo:
Dimmer
• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto
MENU ripetutamente no a quando sul display non compare Dimmer Mode, quindi premere il tasto
ENTER.
• Premere il tasto UP/DOWN per selezionare O - Dimmer 1 - Dimmer 2 - Dimmer 3.
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
BackLite
• Per regolare il tempo della retroilluminazione display, premere il tasto MENU ripetutamente no a
quando sul display non compare Back Light, quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare On - 10S - 20S - 30S.
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
3.14 INFORMAZIONI SUL DISPOSITIVO
Auto Test
Permette di vericare il corretto funzionamento dell'unità. Per avviare il test procedere nel seguente
modo:
• Premere il tasto MENU ripetutamente no a quando sul display non compare Information quindi
premere ENTER per confermare.
• Selezionare attraverso i tasti UP/DOWN la funzione Auto Test.
• Per confermare e dare l’avvio al test automatico premere il tasto ENTER.
Fixture Hours
Permette di visualizzare le ore di funzionamento del dispositivo.
• Premere il tasto MENU ripetutamente no a quando sul display non compare Information.
• Premere ENTER per confermare.
• Selezionare attraverso i tasti UP/DOWN Fixture Hours, quindi premere ENTER per confermare.
• Il display indicherà le ore di funzionamento.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
Version
Permette di visualizzare la versione rmware del proiettore.
• Premere il tasto MENU ripetutamente no a quando sul display non compare Information.
• Premere ENTER per confermare
• Selezionare con i tasti UP/DOWN la funzione Version e premere ENTER.
• Il display indicherà la versione rmware del proiettore.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
Temperature
Permette di visualizzare la temperatura dell'unità.
• Premere il tasto MENU ripetutamente no a quando sul display non compare Temperature.

LUMipAR18QTOUR
18
3.15 BILANCIAMENTO BIANCO
• Per impostare il bilanciamento del bianco premere il tasto MENU no a quando sul display non appare
White Balance, quindi premere il tasto ENTER.
• Selezionare il colore R, G, B attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.
• Utilizzare i tasti UP/DOWN per impostare il valore desiderato 125 - 255.
• Premere il tasto ENTER per continuare e passare al successivo colore R, G, B.
• Continuare no ad ottenere la miscelazione del colore.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

19
LUMipAR18QTOUR
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.
4.2 SOSTITUZIONE FUSIBILE
1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire
un fusibile bruciato con uno dello stesso tipo.
2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal
suo supporto; sostituire il fusibile con uno identico per tipologia e valore (T2A-
250V).
3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.
4.3 RISOLUZIONE DEI PROBLEMI
Fig.8
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in
tabella.

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it
