ProLights DIAMOND31 User manual

I GB
Manuale Utente
User Manual
DIAMOND31
ENTERTAINMENT
LASER EFFECT

REV.003-10/10

3DIAMOND31
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Tutte le speciche possono essere variate senza alcuna notica.
CONTENUTO DELL’IMBALLO:
• DIAMOND31
• Comando a Filo
• Cavo di alimentazione con spina
• Chiave (per safety switch) (2 p.zi)
• Staa di ssaggio
• Manuale utente
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Sicurezza laser e istruzioni operative
Informazioni generali
1 Descrizione e speciche tecniche
1. 1 Elementi di comando e collegamenti
1. 2 Descrizione
1. 3 Speciche tecniche
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura del menu
3. 4 Funzionamento in modalità musicale
3. 5 Funzionamento in modalità automatica
3. 6 Modalità Slave
3. 7 Collegamento
3. 8 Modalità DMX
3. 9 Indirizzamento DMX
3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
3. 13 Tabella pattern nel canale 3
3. 14 Comando a lo
4 Manutenzione
4. 1 Pulizia sistema ottico e manutenzione
Certicato di garanzia
4
4
5
6
7
9
9
10
11
11
12
12
12
13
13
13
13
14
14
15
16
17
17

DIAMOND314
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto
recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a
terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori
dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico solo per uso professionale.
• Il dispositivo è previsto solo per l’uso interno; evitare l’impiego in:
- luoghi soggetti ad elevata umidità dell’aria;
- luoghi a temperatura superiore ai 40°C o inferiori a 10°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente ma-
nuale, potrebbero vericarsi dai danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• Ogni persona coinvolta con l’installazione e la manutenzione di questo dispositivo deve essere qualica-
ta e seguire le istruzioni di questo manuale.
• Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza)
vigenti nel paese di utilizzo.
• È assolutamente necessario ssare l’unità per mezzo di una fune di sicurezza.
• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50cm e non devono
essere ostruite, in nessun caso, le aperture d’aerazione.
• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.
• Assicurarsi che l’interruttore POWER è impostato su posizione di OFF prima di collegare il dispositivo alla
rete elettrica.
• Non accendere il dispositivo e spegnerlo dopo brevi intervalli in quanto ciò ridurrebbe la vita del diodo
laser.
• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono provo-
care attacchi d’epilessia presso persone fotosensibili o epilettiche.
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

5DIAMOND31
Sicurezza laser e istruzioni operative
• Non utilizzare il proiettore laser senza lettura e comprensione sulla sicurezza laser e sulle istruzioni operative
contenute in questo manuale.
• Il raggio laser può causare danni permanenti agli occhi ed alla pelle.
• Non dirigere il raggio laser su persone o animali.
• Non dirigere il raggio laser su superci altamente riettenti come nestre, specchi e metalli lucidi. Anche la
riessione del laser può essere pericolosa.
• Non guardare mai l’apertura laser o i raggi laser.
• Non sottoporre l’uscita ottica (apertura), ai prodotti chimici di pulizia.
• Non utilizzare il proiettore laser se il corpo di alloggiamento è danneggiato o aperto, o se l’ottica appare in
qualche modo danneggiata.
• Non aprire mai l’alloggiamento del laser. I livelli di potenza del laser possono provocare lesioni alla pelle e
agli occhi.
• In alcuni Stati occorre sottostare a regole speciche per l’impiego di apparecchiature laser. Si prega di chie-
dere informazioni speciche, presso le autorità competenti, prima di adoperare il laser.

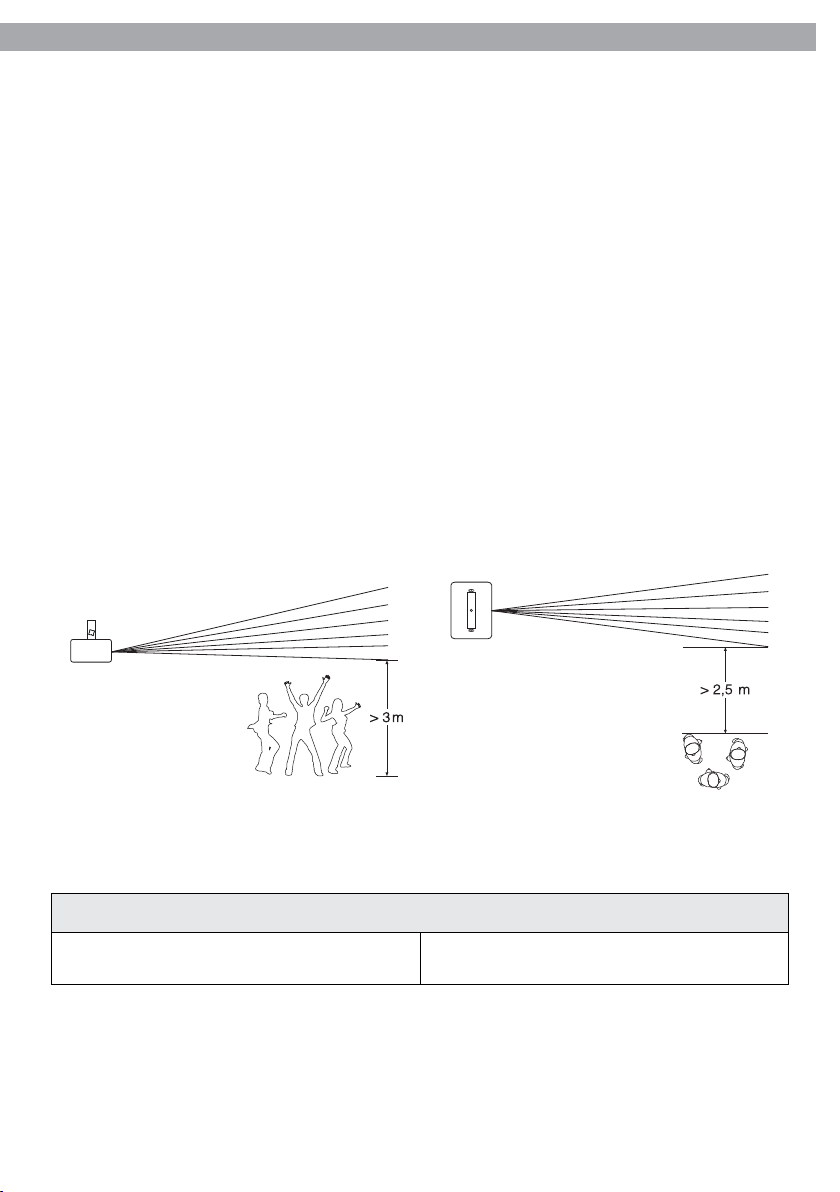

• Secondo le norme internazionali di sicurezza, il proiettore laser deve essere installato in modo che
il raggio laser presenta una distanza minima di 3 m dal pavimento se, sotto il raggio, si trattengono
delle persone. Tuttavia, il dispositivo può essere installato anche in modo che il raggio laser, in senso
orizzontale, sia ad una distanza minima di 2,5 m dalle persone.
IMPORTANTE!
L’unità deve essere installata in modo tale da escludere che si possa guardare direttamente nel raggio la-
ser. Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono evitare
riessi involontari.
Il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.
Per l’utilizzo non autorizzato servirsi dell’interruttore a chiave.
Il presente laser, DIAMOND31, è attribuito alla classe 3B e presenta le seguenti caratteristiche:
POTENZA MAX DEL LASER = 30mW LUNGHEZZA D’ONDA DEL LASER = 532nm (verde)

DIAMOND316
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali
avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8
giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo
integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto
sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato
alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato
di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e
l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risar-
cimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.
Le informazioni riportate in questo manuale sono state attentamente controllate.
Music & Lights S.r.l. non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.
I dispositivi laser con radiazioni accessibili recano etichette in modo da indicare:
- il segnale d’avvertimento laser;
- la classe di appartenenza del dispositivo laser unitamente all’indicazione cautelativa e di avvertimento
pertinente, nonché
- i dati di identicazione e i dati del tipo.
LASER RADIATION
AVOID EXPOSURE TO THE BEAM
CLASS 3B LASER PRODUCT
LASER APERTURE
LASER RADIATION
LASER EMISSION DATA
Laser Classication Class 3B
Green Laser Medium DPSS Nd:YVO4, 532nm
Beam Diameter <5mm at aperture
Pulse Data All pulses < 4Hz (>0.25sec)
Divergence (each beam) <2 mrad
Divergence (total light) <160 degrees
Laser Power Green>30mW

7DIAMOND31
- 1 - DESCRIZIONE E SPECIFICHE TECNICHE
1.1 Elementi di comando e collegamenti
1. STAFFA DI MONTAGGIO.
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio.
3. INDICATORE DEL SEGNALE MUSICALE: il LED
blue si accende se il microfono (18) rileva un
segnale musicale di volume suciente per
comandare il raggio laser.
4. APERTURA RAGGIO LASER.
5. INDICATORE DI FUNZIONAMENTO: quando il
LED rosso è acceso, il dispositivo è in funzione.
6. COMANDO A FILO (in dotazione) (g.2).
7. Tasto MODE per cambiare la modalità di
funzionamento.
8. Tasto FUNCTION per le diverse funzioni.
9. Tasto STAND BY per la funzione Blackout.
10. INDICATORE LED per riconoscere le diverse
modalità di funzionamento.
Fig.1
LASER RADIATION
AVOID EXPOSURE TO THE BEAM
CLASS 3B LASER PRODUCT
LASER RADIATION
35 4 2
1
VISTA FRONTALE
Fig.2
6
78
910

DIAMOND318
11. PRESA DI VENTILAZIONE: apertura per uscita
usso d’aria da non ostruire.
12. LED DISPLAY.

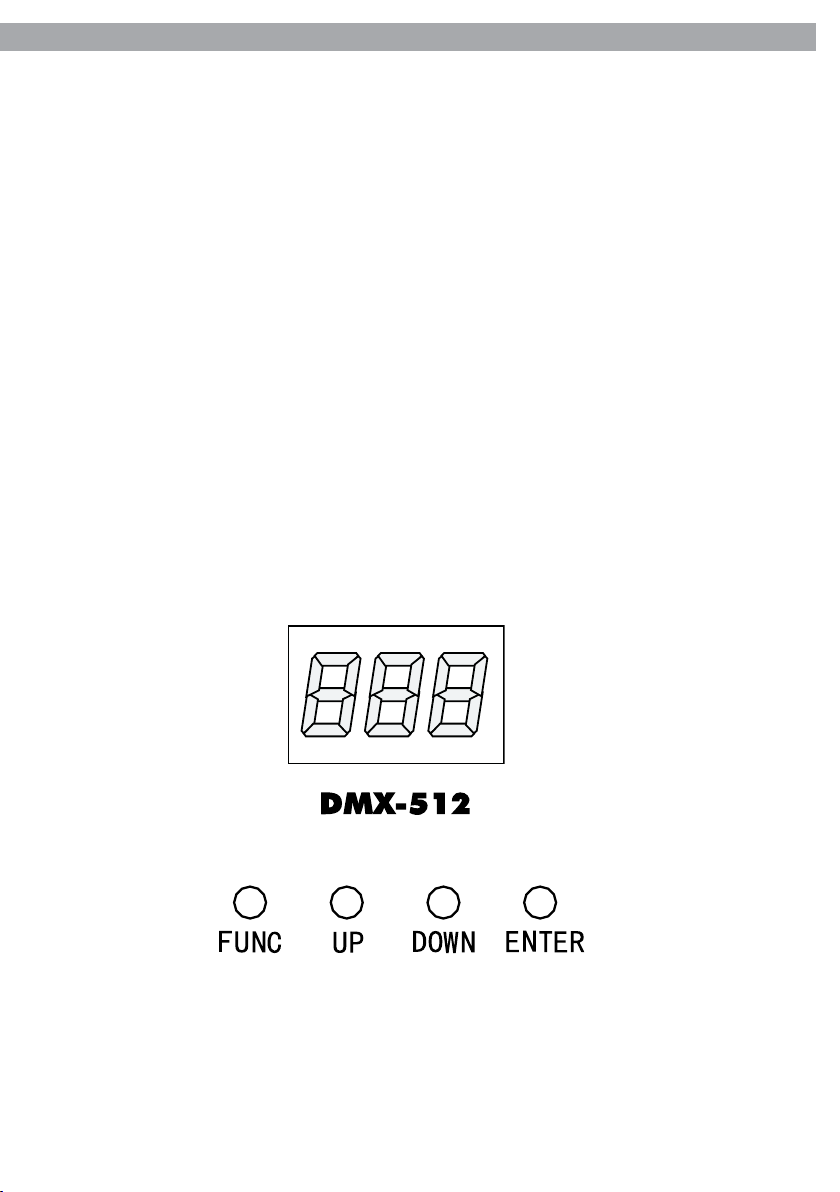

13. PANNELLO DI CONTROLLO con 4 pulsanti per
accesso e gestione delle diverse funzioni.
14. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.
15. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +.
16. INTERRUTTORE ON/OFF.
17. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete
in dotazione. Accanto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
18. MICROFONO per il comando tramite la
musica.
19. REGOLATORE SENSITIVITY per la sensibilità in
caso di comando tramite la musica per mezzo
del microfono integrato.
20. SAFETY SWITCH per attivare/disattivare
il raggio laser (diodo laser). Per ragioni di
sicurezza assicurarsi che la chiave sia utilizzata
solo dall’operatore autorizzato.
21. GND POINT usato per la messa a terra del
dispositivo.
22. PRESA di connessione per il comando a lo.

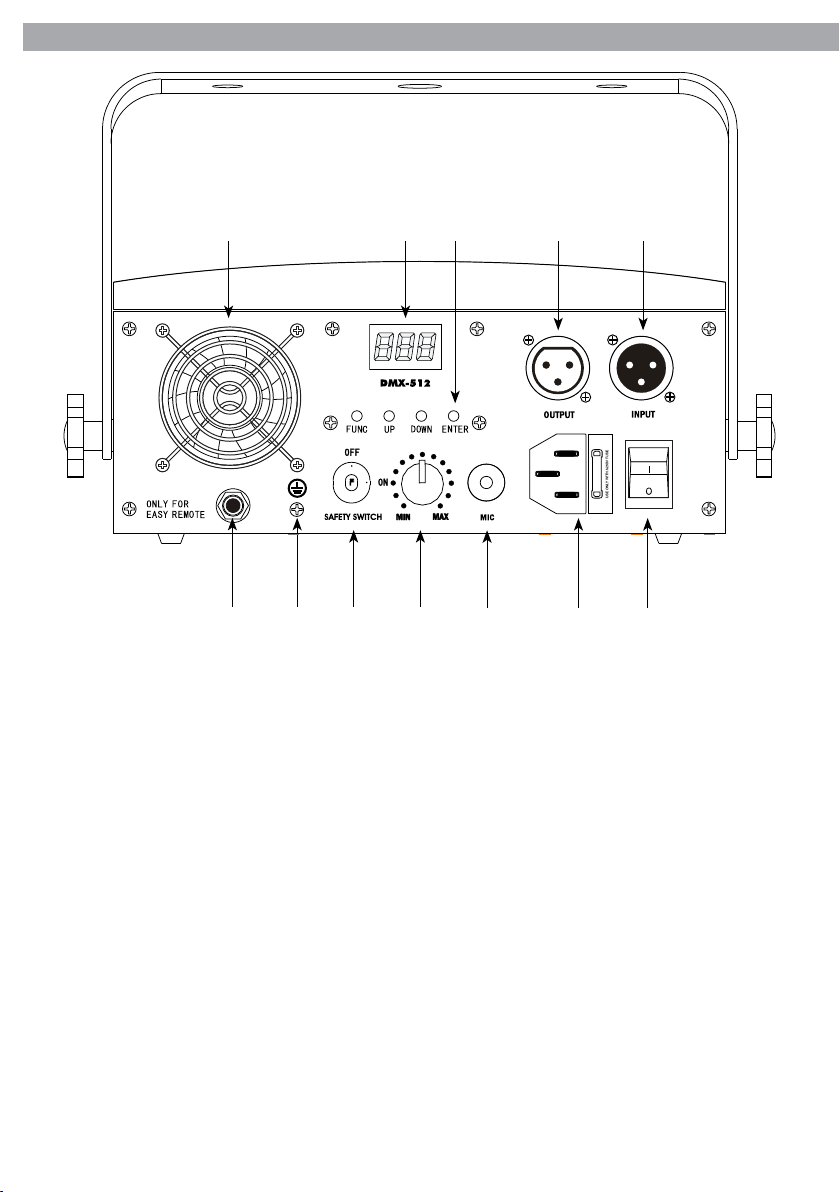

Fig.3PANNELLO POSTERIORE
16
11 15
1718
192021
12 13 14
22

9DIAMOND31
1.2 Descrizione
Prestazioni ed evoluzione tecnologica sono tra le prerogative nella progettazione e nello sviluppo delle
novità Prolights. La serie Diamond di proiettori laser è la più recente evoluzione del segmento destinato al
settore dell’intrattenimento multimediale. Sviluppati per rispondere sia alle necessità dei professionisti più
esigenti che degli appassionati del settore, i nuovi laser Diamond sono realizzati con qualità costruttiva e
soluzioni tecniche in grado di unire performance di spessore a ampia essibilità nel controllo.
La serie comprende sia compatti proiettori mono-cromatici che professionali unità grache a 7 colori, otte-
nuti mediante miscelazione RGB.
Diversi per potenza e contenuti tecnologici, ciascuno dei laser Diamond consente la realizzazione di laser-
show d’impatto, dalla riproduzione di vettori e grache animate alla generazione di fondali scenograci,
no alla creazione di impressionanti sequenze e animazioni interamente in 3D.
I proiettori laser Diamond orono numerose possibilità di funzionamento: protocollo DMX, attivazione
musicale, Master/Slave, esecuzione automatica di articolati show pre-programmati e protocollo ILDA per il
controllo completo delle funzioni tramite i software compatibili ILDA.
I proiettori Diamond sono equipaggiati con i dispositivi previsti dalle normative di sicurezza, ciascuna unità
è dotata di interruttore di sicurezza con chiave, indicatore di emissione Led, connessione per pulsante di
bloccaggio remoto, perno per ancoraggio di sicurezza.
1.3 Speciche tecniche
• Sorgente luminosa: diodo laser 30mW 532nm verde.
• Emissione di radiazioni: Classe 3B.
• Frequenza di scansione: 5kHz.
• Angolo di scansione X/Y: ±20°.
• Modalità di controlllo: protocollo DMX512 con 8/1 canali di funzionamento, Master/Slave, automatico-
musicale con microfono incorporato, automatico con show preprogrammati.
• Software interno: gestione dal display LED a tre caratteri.
• Connessioni: ingresso/uscita XLR 3p.
• Sicurezza: conforme alle normative EN60825-1:1994, sistema di bloccaggio manuale con chiave per
spegnimento di emergenza.
• Alimentazione: AC 230V, 50-60Hz.
• Consumo: 20W.
• Dimensioni: 230x150x235 mm.
• Peso: 2,3 kg.

DIAMOND3110
- 2 - INSTALLAZIONE
2.1 Montaggio
Il DIAMOND31 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla staa
(g.4), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei suppor-
ti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno
10 volte il peso dell’unità.
Inoltre, assicurarsi di rispettare tutte le avvertenza, in materia di sicurezza, per i dispositivi a raggio laser.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare
i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).
Fig.4
1
2

11DIAMOND31
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 Funzionamento
Inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). Accendere il DIAMOND31, con
l’interruttore (11). Si accende il LED rosso (5) di funzionamento. Per azionare il raggio laser, inserire la chiave
in dotazione nella serratura relativa (19) e girare la chiave in posizione ON.
Quando il laser è acceso, il display LED (12), sul pannello posteriore, mostra l’ultima modalità di funziona-
mento confermata con il tasto ENTER.
L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo
programma.
ATTENZIONE. Il raggio laser viene emesso entro 5 secondi dall’accensione dell’unità. Inoltre, il funzionamen-
to di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.
• Il proiettore laser non è progettato per un utilizzo continuato. Al ne di ottimizzare la vita del dispositivo
eettuare regolari pause durante il funzionamento.
• Non accendere e spegnere l’unità in brevi intervalli di tempo.
• Disconnettere l’unità quando non è utilizzata per lunghi periodi di tempo.
• In caso di gravi problemi di funzionamento, smettere di usare il dispositivo e contattare immediatamen-
te un centro di assistenza tecnica autorizzato.
3.2 Impostazione base
Il laser DIAMOND31 dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo
(g.5).
Fig.5
[FUNC]
[ENTER]
[UP]
[DOWN]
Per scegliere la modalità di funzionamento del laser.
Per confermare o modicare tutte le impostazioni del pannello di controllo.
Per cambiare la modalità di funzionamento, le impostazioni o l’indirizzo DMX.

DIAMOND3112
3.4 Funzionamento in modalità musicale
In questa modalità l’unità è impostata come Master. Per entrare nella modalità musicale e comandare il
DIAMOND31 esclusivamente tramite il microfono integrato bisogna procedere come segue:
• Premere il tasto FUNC no a quando sul display non appare [MUS ] (g.6).
• Per confermare premere il tasto ENTER. L’unità entrerà in modalità musicale.
• Impostare il regolatore SENSITIVITY (19) per la sensibilità del microfono in modo tale che il ritmo della
musica venga riprodotto in modo ottimale dai movimenti del raggio laser. La maggiore sensibilità si ha
con il regolatore girato completamente a destra. Quando viene rilevato un segnale musicale il LED blue
(3) si accende.
NOTA. Se si modica il volume dell’impianto di musica occorre adattare anche la sensibilità del microfono
con l’aiuto del relativo regolatore.
ATTENZIONE! Il laser viene automaticamente disattivato se non viene rilevato alcun segnale musicale dopo
5 secondi.
3.5 Funzionamento in modalità automatica
Nella modalità automatica l’unità può svolgere il suo programma Show autonomamente:
• Premere il tasto FUNC no a quando sul display non appare [AUt] (g.7).
• Per confermare premere il tasto ENTER. L’unità entrerà in modalità automatica.
Fig.6
Fig.7
3.3 Struttura del menu
MENU
UP
DOWN
512
001
ENTER
MUS ENTER
AUt ENTER
SLA ENTER
CA8 ENTER
UP
DOWN
Ch8
Ch1
ENTER

13DIAMOND31
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
8 33 33-40 41 49 57
3.7 Collegamento
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria ser-
vendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se-
condaria ecc.
3.8 Modalità DMX
• Per poter entrare nella modalità DMX premere il tasto FUNC no a quando sul display non appare l’indi-
rizzo DMX (g.9).
• Premere il tasto UP e DOWN per selezionare il valore desiderato (001 no a 512); tenere premuto invece
il tasto UP e DOWN per lo scorrimento veloce.
• Al termine dell’impostazione premere il tasto ENTER per confermare.
Fig.8
3.9 Indirizzamento DMX
Per poter comandare il DIAMOND31 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX
per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la fun-
zione del primo canale DMX, si deve impostare sul DIAMOND31 l’indirizzo di start 33. Le altre funzioni del pan-
nello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:
Fig.9

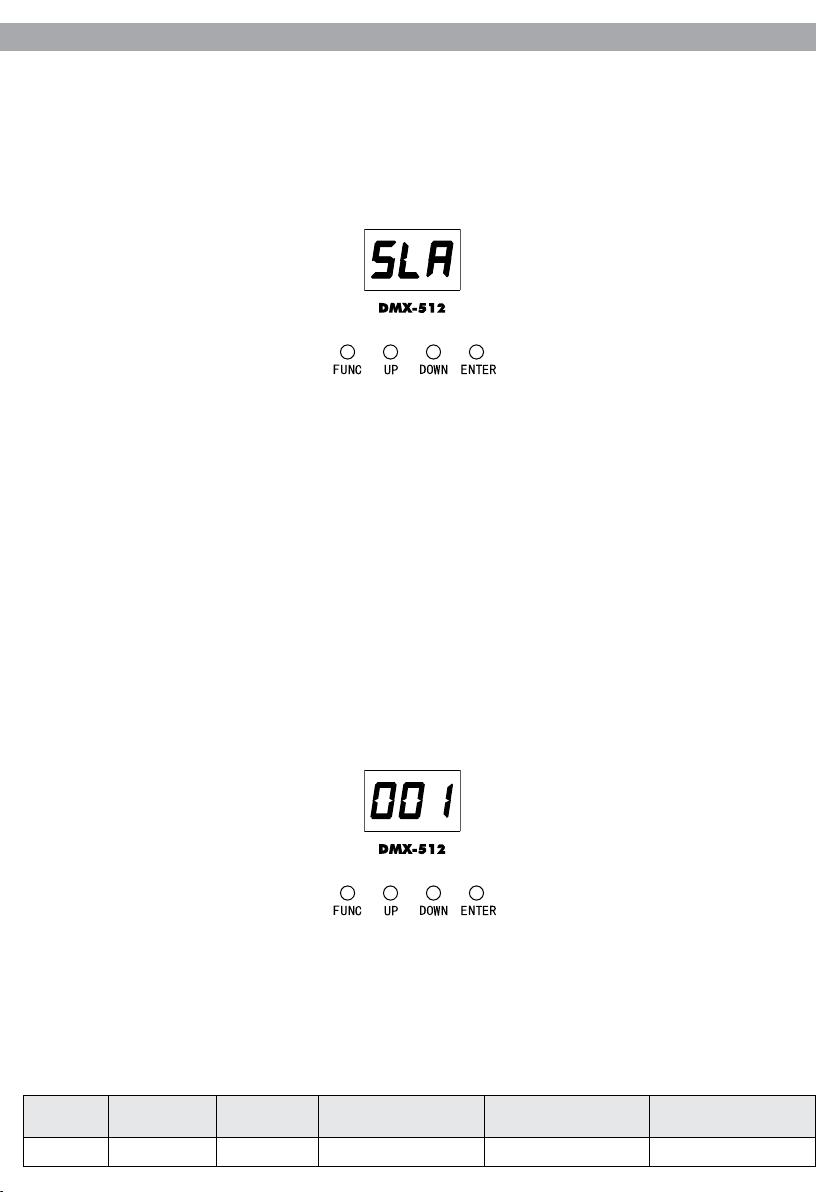

3.6 Modalità Slave
Questa modalità consente di collegare in linea più unità DIAMOND31 senza un controller. La prima unità
sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Premere il tasto FUNC no a quando sul display non appare [SLA ] (g.8).
• Servirsi dei connettori DMX del DIAMOND31 e di un cavo XLR per formare una catena di unità. In certe
condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 14.

DIAMOND3114

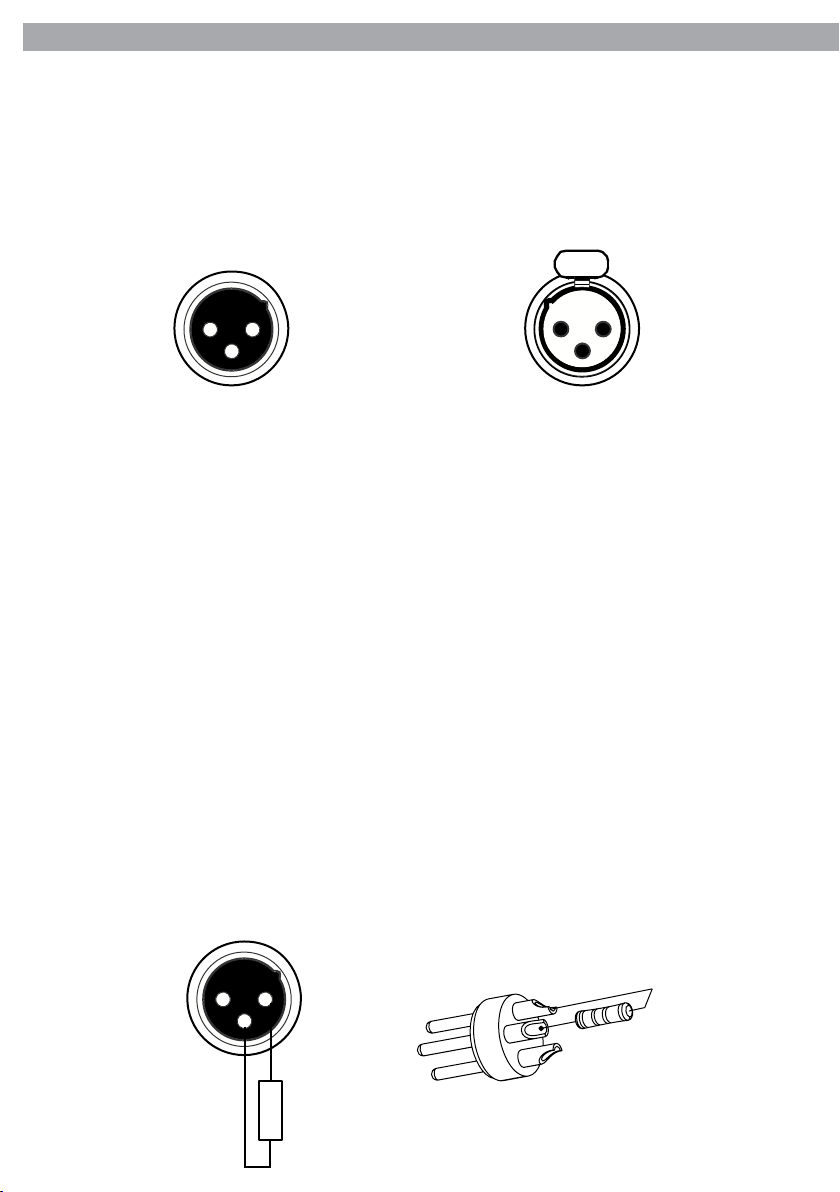

3.10 Collegamenti della linea DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
1
3
21 2
3
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb-
be malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima
unità una terminazione DMX.
3.11 Costruzione del terminatore DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al
segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin o 3 pin,
saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
1 2
3
120 Ω
2
3
1
Esempio:
connettore XLR a 3 pin

15DIAMOND31
3.12 Tabella canali DMX
Channel Function in the 1 channel mode DMX
value
1
Laser Block Out
Auto running Stand Alone Mode
Music control Stand Alone Mode
000-019
020-119
120-255
Channel Function in the 8 channel mode DMX
value
1
Laser Block Out
Music control Stand Alone Mode
Auto running Stand Alone Mode
DMX mode
000-063
064-127
128-191
192-255
2
Pattern Group 1 LINE
Pattern Group 2 TUNNEL
Pattern Group 3 CURVE
Pattern Group 4 CURVE
000-063
064-127
128-191
192-255
3 8 Patterns in each group in Channel 2 000-255
4
Rotation position (Counter-clockwise)
Standard position
Rotating speed (slow - fast)
000-120
121-134
135-255
5Size
Zooming Speed (slow - fast)
000-128
129-255
6Horizontal (Y) Position
X Moving Speed (slow - fast)
000-136
137-255
7Vertical (X) Position
Y Moving Speed (slow - fast)
000-136
137-255
8
Original Pattern
Pattern without Blanking (More Powerful)
Block Out
000-085
086-171
172-255

DIAMOND31
16
3.13 Tabella Pattern nel canale 3
000-031
032-063
064-095
096-127
128-159
160-191
192-223
224-255
Group1 Group2 Group3 Group4 DMX
value

17
DIAMOND31
- 4 - MANUTENZIONE
4.1 Pulizia sistema ottico e manutenzione
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• L’interno del dispositivo deve essere pulito ogni anno utilizzando un aspirapolvere o un getto d’aria.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo
e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un
panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti
delicatamente.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!
Fig.10
3.14 Comando a lo (in dotazione)
Con il comando a lo in dotazione (g.2) si possono controllare diverse funzioni.
• Collegare il comando a lo con la presa REMOTE CONTROL (22).
• L’ingresso DMX (15) non deve essere collegato.
• All’uscita DMX (14) si possono collegare altri DIAMOND31 per movimenti comandati sincronizzati con
l’unità principale.
Anché il DIAMOND31 possa essere controllato dal comando a lo è necessario entrare nella modalità CA8:
• Premere il tasto FUNC no a quando sul display non appare [CA8 ] (g.10).
• Per confermare premere il tasto ENTER in modo che l’unità entri in questa modalità.
Con il tasto STAND BY (9), sul comando si può attivare e disattivare il raggio laser. Il LED (10) rosso acceso
indica che l’unità è nella modalità blackout.
Premere il tasto MODE (7) per selezionare le diverse modalità di funzionamento:
- Tasto MODE con LED (10) spento, l’unità è nella modalità automatico e il tasto FUNCTION (8) riavvia la
sequenza delle animazioni.
- Tasto MODE con LED (10) verde acceso lampeggiante, l’unità è nella modalità automatico musicale e
il tasto FUNCTION non è attivo.
- Tasto MODE con LED (10) verde acceso sso, l’unità è nella modalità automatico con pattern sso e
attraverso il tasto FUNCTION è possibile selezionare il pattern desiderato.
NOTA. La lunghezza del cavo del comando a lo è pari a 5 m.
