QU-AX INDIGO 540454 2D Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.3 Jul 2017
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
INDIGO 540454xx-2D
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 110x55x198H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Uitgerust met zes mobiele leggers en een kleerhanger
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 95 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

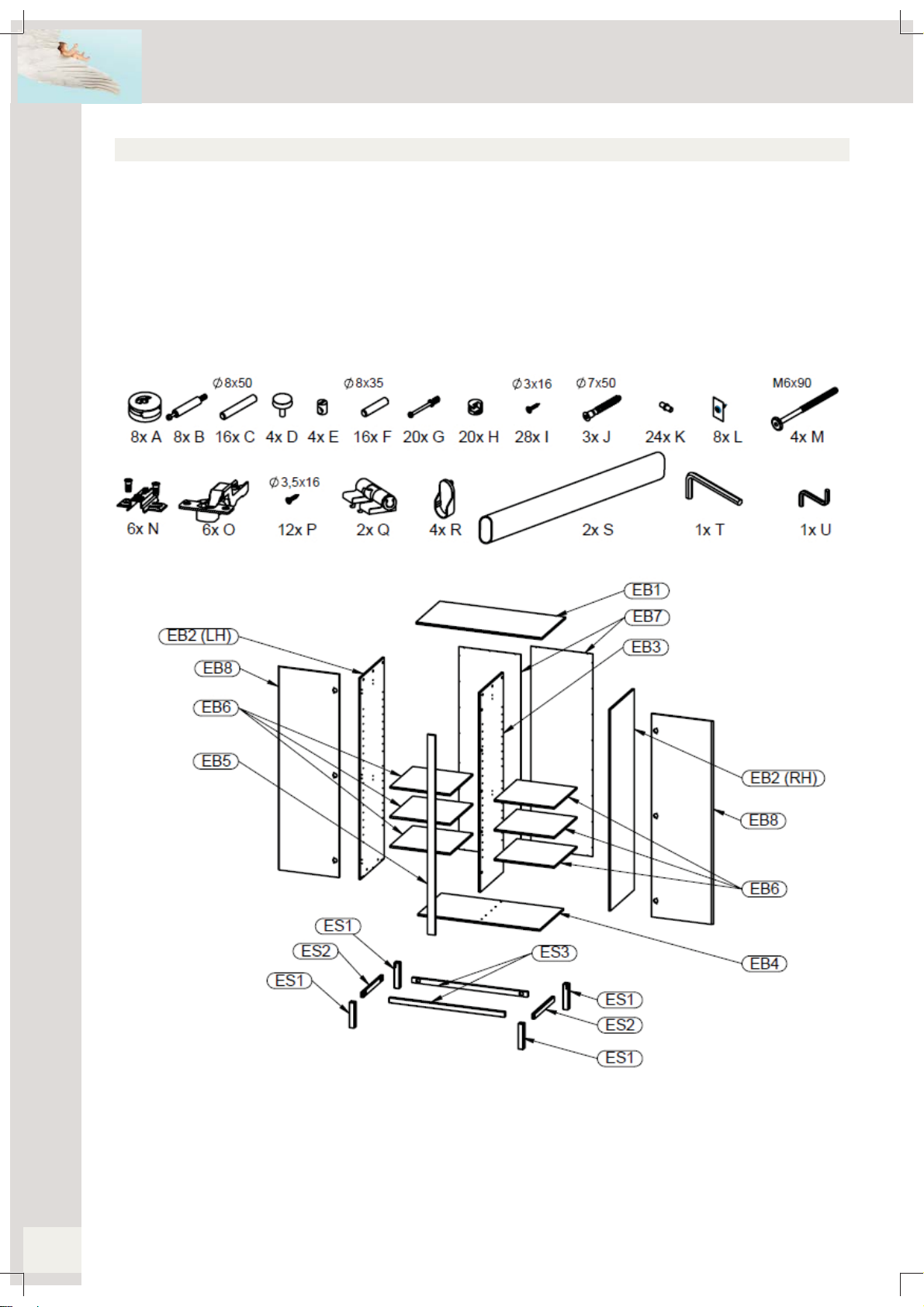

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken A, de vier
poten ES1, acht verbindingsbouten B,zestien houten drevels Cen vier stelvoetjes D.
Duw twee excentrieken (A) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw
twee houten drevels (C) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbin-
dingsbouten (B) vast in de boringen aan de binnenkant van de poten (ES1). Duw de stelvoetjes (D) in de
gaten onderaan de poten. Zie ook hieronder.
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

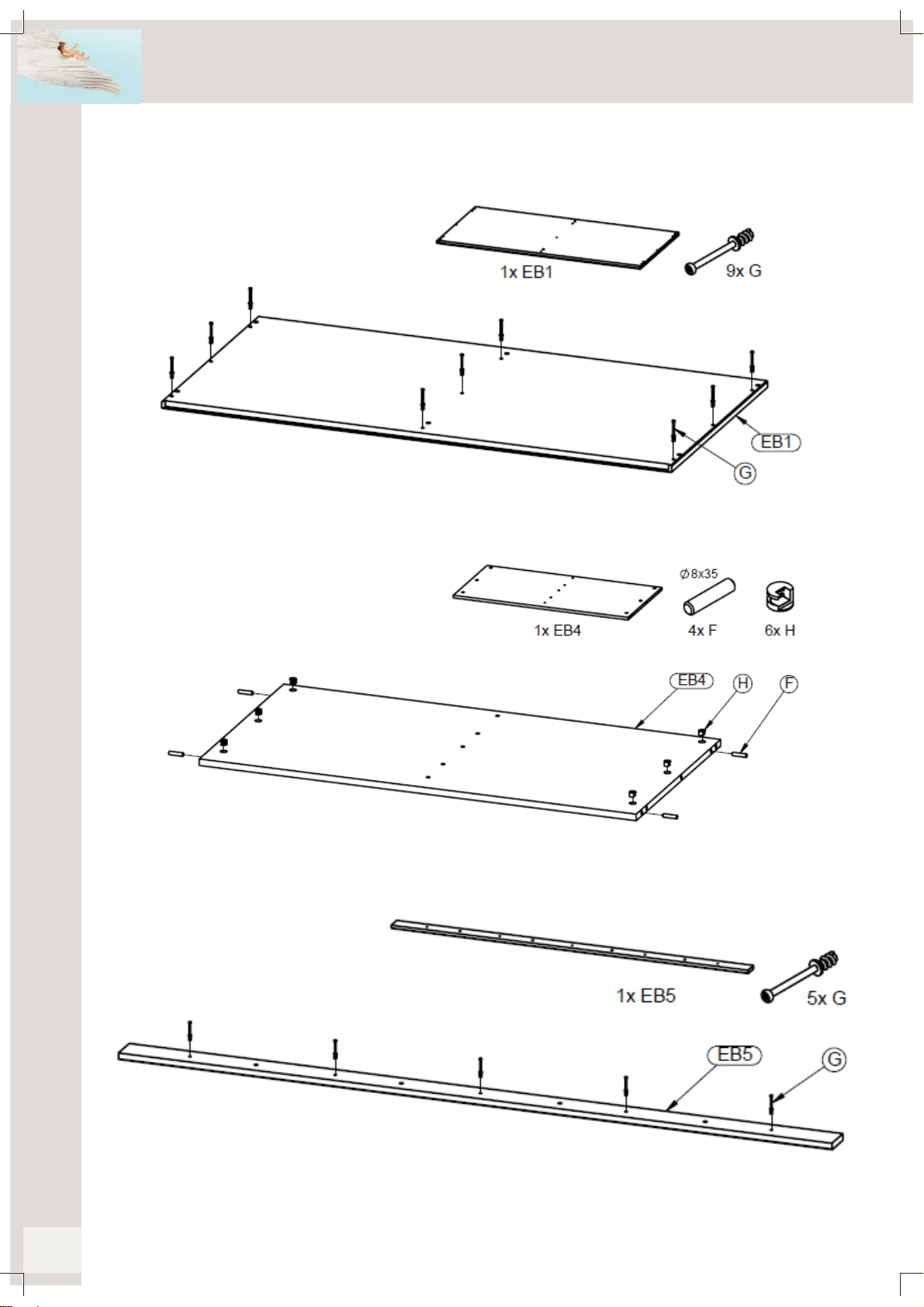

Stap 3 : Gebruik het bovenblad EB1 en negen verbindingsbouten G
Draai negen verbindingsbouten (G) vast in de boringen onderaan het bovenblad (EB1)
Stap 4 : Gebruik de bodem EB4, vier houten drevels Fen zes excentrieken H
Duw twee houten drevels (F) in de boringen op de zijkanten van de bodem (EB4). Duw de excentrieken (H) in de
boringen op de uiteinden van de bodem.
Stap 5 : Gebruik het tussenprofiel EB5 en vijf verbindingsbouten G
Draai de verbindingsbouten (G) vast in de boringen aan de binnenkant van het tussenprofiel (EB5).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

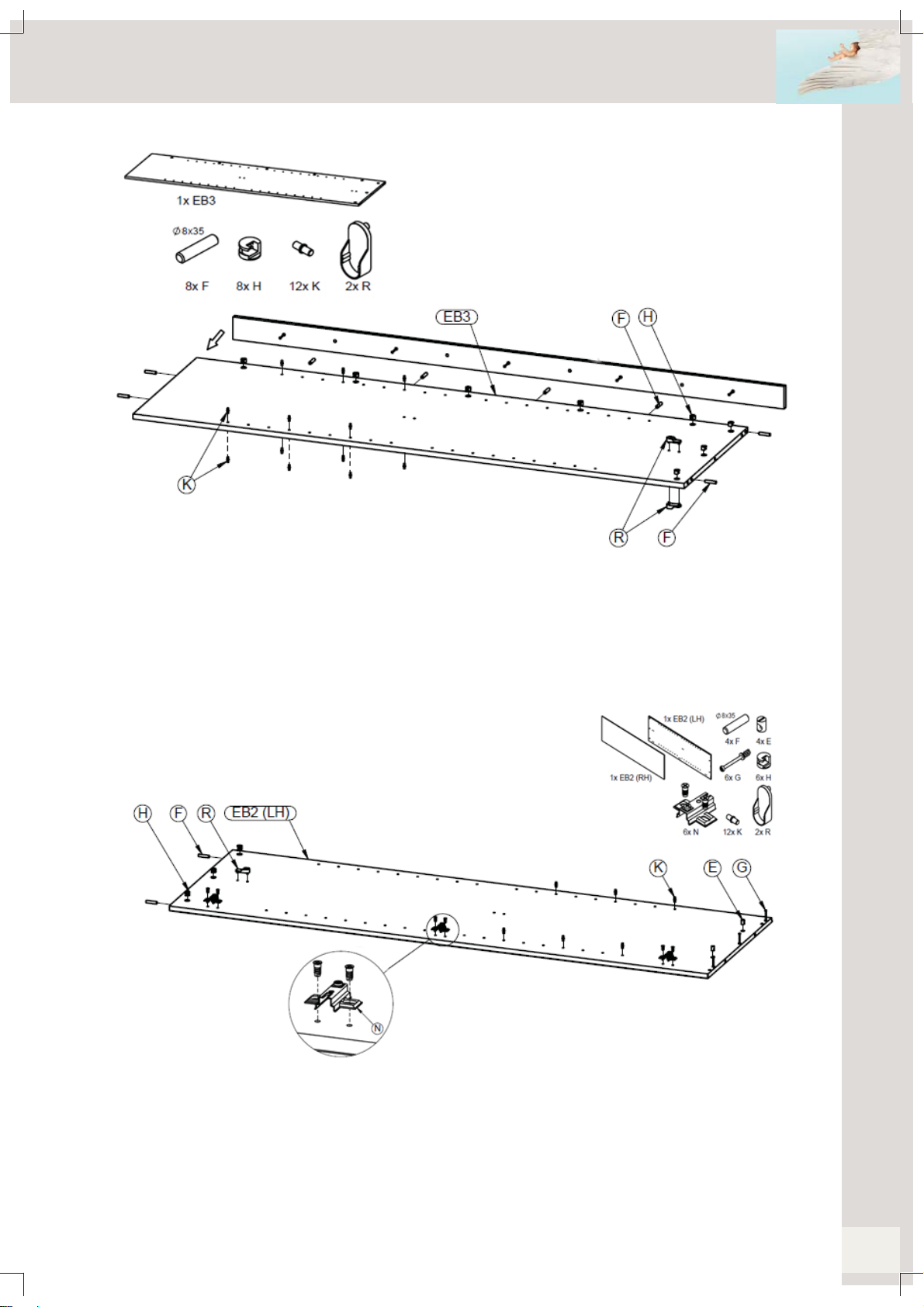

Stap 6 : Gebruik de onderdelen van stap 5, de tussenzijde EB3, acht houten drevels F, acht excentrieken
H, twaalf legboordhouders K en twee kleerroedehouders R
Duw twee houten drevels (F) in de boringen onder en boven de tussenzijde (EB3). Duw vier houten dre-
vels (F) in de boringen op de voorkant van de tussenzijde. Duw drie excentrieken (H) in de boringen boven-
aan de zijde. Duw vijf excentrieken (H) in de boringen vooraan de zijde. Duw zes legplankhouders (K) in
de boringen aan beide kanten van de zijde, let erop dat deze zich op dezelfde hoogte bevinden. Duw de
kleerroedehouders (R) in de boringen bovenaan de zijde.
Stap 7 : Gebruik beide eindzijden EB2 LH en EB2 RH, vier houten drevels F, zes verbindingsbouten G,
vier moeren E, zes excentrieken H, zes scharnierplaatjes N, twaalf legboordhouders Ken twee kleerroe-
dehouders R
Duw twee houten drevels (F) in de boringen bovenaan de zijden (EB2 LH en RH). Duw drie excentrieken
(H) in de boringen bovenaan de zijden. Duw twee moeren (E) in de boringen onderaan de zijden. Draai drie
verbindingsbouten (G) vast in de boringen onderaan de zijden. Bevestig de scharnierplaatjes (N) met de
voorziene schroeven in de boringen onderaan, in het midden en bovenaan de voorkant van de zijden. Duw
zes legplankhouders (K) in de boringen aan de binnenkant van de zijde, let erop dat deze zich op dezelfde
hoogte bevinden. Duw de kleerroedehouders (R) in de boringen bovenaan de zijden.

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

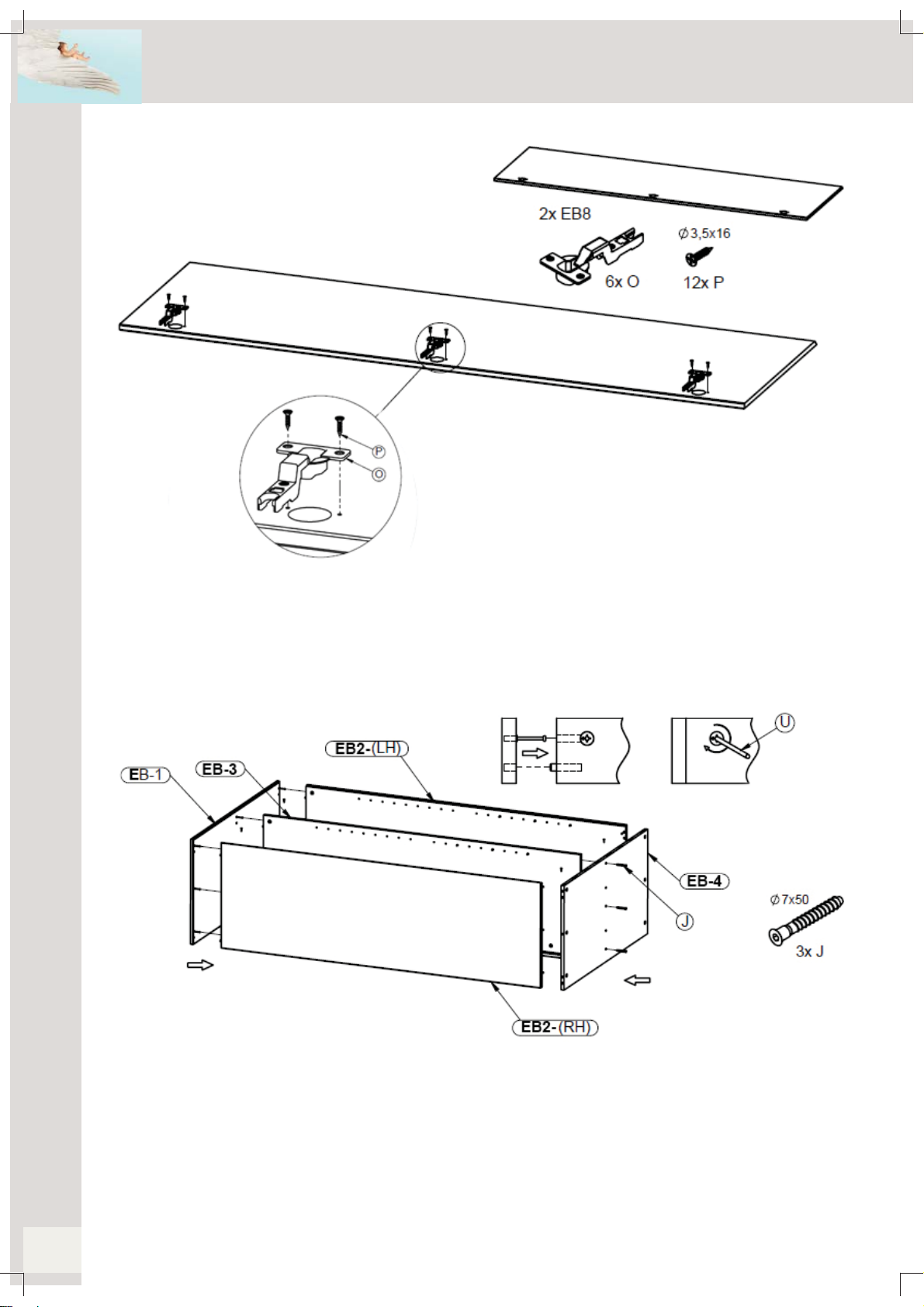

Stap 8 : Gebruik beide deuren EB8, zes scharnieren Oen twaalf houtschroeven P
Duw de scharnieren (O) in de boringen van de deuren (EB8) en draai vast met twee houtschroeven (P).
Stap 9 : Gebruik de onderdelen van stap 3, 4, 6en 7evenals drie houtschroeven J
Duw de eindzijden en de tussenzijde (EB2 RH, EB2 LH en EB3) met hun houten drevels in de boringen en over
de verbindingsbouten van de bodem. Draai de excentrieken vast. Duw drie houtschroeven Jdoor de boringen
van de bodem en draai ze vast in de tussenzijde. Duw het bovenblad (EB1) met zijn verbindingsbouten in de bo-
ringen en over de houten drevels van de zijden. Draai de excentrieken vast.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Stap 10 : Gebruik de onderdelen van stap 9, beide ruggen EB7, achtentwintig houtschroeven Ken acht verbin-
dingsplaatjes L
Plaats de structuur op zijn voorkant op een deken. Plaats de ruggen (EB7) evenwijdig op de achterkant van
de structuur. Kontroleer indien afstand A = B. Plaats de verbindingsplaatjes(L)en schroef de ruggen vast in de
structuur met de houtschroeven (K).

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

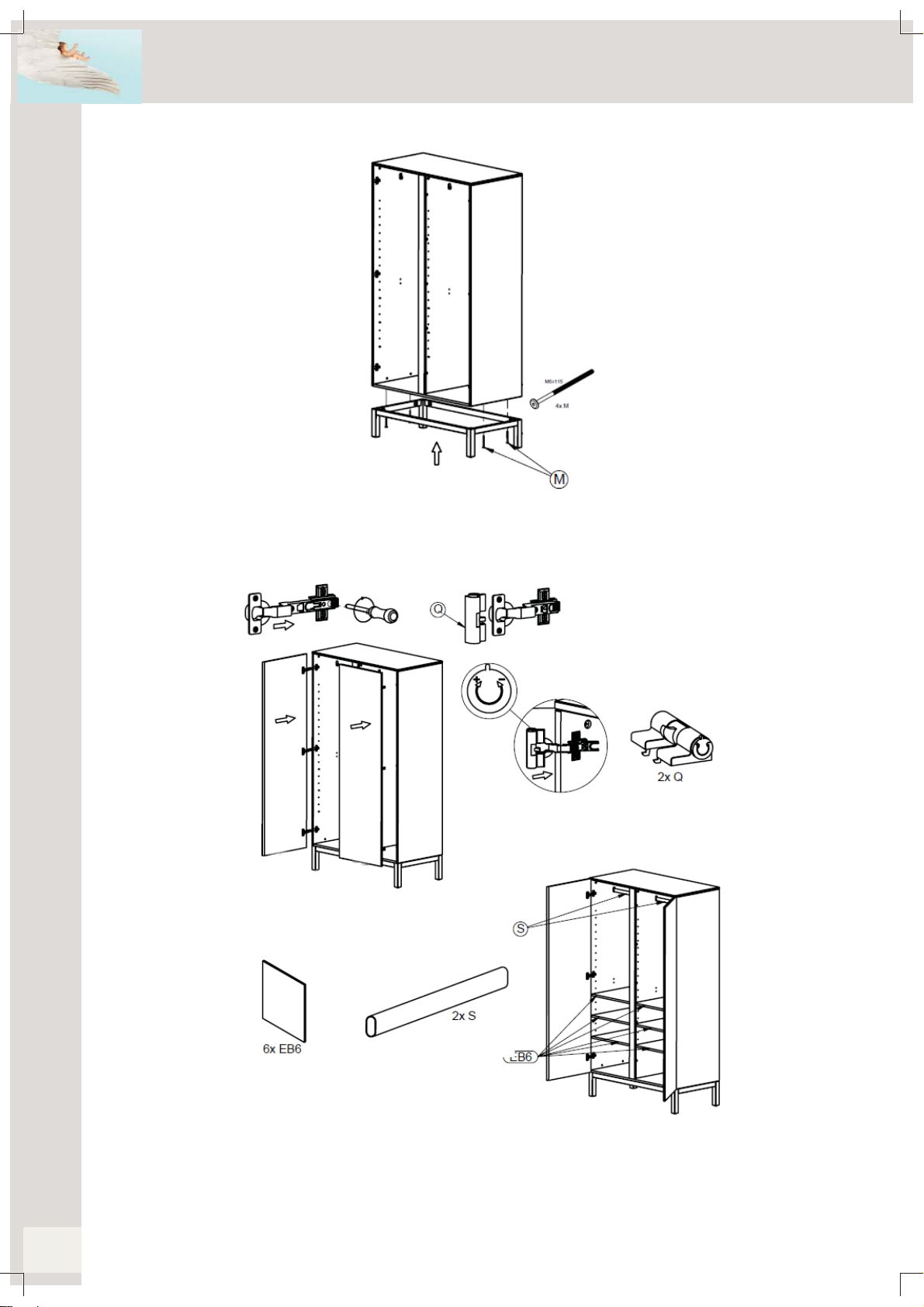

Stap 11 : Gebruik de onderdelen van stap 2en 10 en vier houtschroeven M
Plaats de bovenbouw op de boringen van het onderstel. Duw de houtschroeven (M) door deze boringen en draai
ze vast in de bovenbouw.
Stap 12 : Gebruik de onderdelen van stap 8 en 11, twee deurremmen Q, zes legplanken EB6 en twee kleer-
roedes S
Duw de deuren (EB8) met hun scharnieren op de scharnierplaatjes van de eindzijden en schroef ze vast met
de voorziene bouten. Duw een deurrem (Q) op de middelste scharnieren. Plaats de legplanken (EB6) op hun
legboordhouders en de kleerroedes (S) op hun dragers.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Stap 13 : De deurpositie aanpassen door middel van de scharnieren en hun bevestigingsplaatjes.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 110x55x198H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis de six étagères mobiles et d’un tringle
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 95 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 1 : Utilisez les deux traverses longues ES3, les deux traverses courtes ES2, huit excentriques A, les
quatre pieds ES1, huit boulons de raccord B, seize chevilles en bois C et quatre patins D
Poussez deux excentriques (A) dans les perçages prévus à l’intérieur des traverses (ES2 et ES3). Pous-
sez deux chevilles en bois (C) dans les perçages sur les extrémités des traverses. Fixez deux boulons de
raccord (B) dans les perçages à l’intérieur des pieds (ES1). Pousser les patins (D) dans les trous en bas
des pieds. Voir aussi ci-dessous.
Etape 2 : Utilisez les pièces de l’étape 1
Poussez les pieds (ES1) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois des
traverses courtes (ES2). Serrez les excentriques. Poussez les traverses longues (ES3) avec leurs che-
villes dans les trous et à travers les boulons de raccord d’un piètement. Serrez les excentriques. Poussez
l’autre piètement avec ses boulons dans les trous et à travers les chevilles des traverses longues. Serrez
les excentriques.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 3 : Utilisez le plateau EB1 et neuf boulons de raccord G
Serrez les boulons de raccord (G) dans les perçages en bas du plateau (EB1).
Etape 4 : Utilisez le fond EB4, quatre chevilles en bois Fet six excentriques H
Poussez deux chevilles en bois (F) dans les perçages sur les côtés du fond (EB4). Poussez les excentriques (H)
dans les trous sur les extrémités du fond.
Etape 5 : Utilisez le profil intermédiaire EB5 et cinq boulons de raccord G
Serrez les boulons de raccord (G) dans les perçages en bas du profil (EB5).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 6 : Utilisez les pièces de l’étape 5, le côté intermédiaire EB3, huit chevilles en bois F, huit excen-
triques H, douze supports d’étagère K et deux supports pour la tringle R
Insérez deux chevilles en bois (F) dans les perçages inférieurs et supérieurs du côté intermédiaire (EB3).
Poussez quatre chevilles en bois (F) dans les trous sur le côté avant du côté intermédiaire. Insérez trois
excentriques (H) dans les perçages supérieurs du côté. Poussez cinq excentriques (H) dans les trous sur
le côté. Poussez six supports d’étagère (K) dans les perçages des deux côtés, faire en sorte qu’ils sont à
la même hauteur. Poussez les supports du tringle (R) dans les perçages sur le côté supérieur.
Etape 7 : Utilisez les deux côtés terminaux EB2 LH et EB2 RH, quatre chevilles en bois F, six boulons de
raccord G, quatre écrous E, six excentriques H, six plaquettes de charnière N, douze supports d’étagère
K et deux supports pour la tringle R
Insérez deux chevilles en bois (F) dans les perçages supérieurs des côtés (EB2 LH et RH). Poussez trois
excentriques (H) dans les trous supérieurs des côtés. Poussez deux écrous (E) dans les perçages en bas
des côtés. Fixez trois boulons de raccords (G) dans les trous en bas des côtés. Fixez les plaquettes de
charnière (N) avec les vis prévues dans les perçages en bas, au milieu et en haut de l’avant des côtés.
Poussez six supports d’étagère (K) dans les perçages à l’intérieur des côtés, faire en sorte qu’ils sont à la
même hauteur. Poussez les supports du tringle (R) dans les perçages sur le côté supérieur.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 8 : Utilisez les deux portes EB8, six charnières Oet douze vis à bois P
Poussez les charnières (O) dans les perçages des portes (EB8) et serrez les avec deux vis à bois (P).
Etape 9 : Utilisez les pièces de l’étape 3, 4, 6et 7ainsi que trois vis à bois J
Poussez les côtés terminaux et le côté intermédiaire (EB2 RH, EB2 LH et EB3) avec leurs chevilles en bois
dans les trous et à travers les boulons de raccord du fond. Serrez les excentriques. Poussez trois vis à bois (J) à
travers les trous du fond et serrez les dans ce côté intermédiaire. Poussez le plateau (EB1) avec ses boulons de
raccord dans les perçages et à travers les chevilles en bois des côtés. Serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 10 : Utilisez les pièces de l’étape 9, les deux dos EB7, vingt-huit vis à bois K et huit plaquettes de rac-
cordement L
Placez la structure avec son front sur une couverture. Posez les dos (EB7) parallèlement à l’arrière de la struc-
ture. Vérifier si la distance A = B. Placez les plaquettes de raccordement (L) et fixez les dos fermement dans la
structure avec les vis à bois (K).

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
INDIGO 540454xx-2D Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 11 : Utilisez les pièces des étapes 2et 10 et quatre vis à bois M
Posez la superstructure sur les perçages du piètement. Insérez les vis à bois (M) à travers ces perçages et serrez
les dans la superstructure.
Etape 12 : Utilisez les pièces de l’étape 8 et 11, deux freins de porte Q, six étagères EB6 et deux tringles S
Poussez les portes (EB8) avec leurs charnières sur les plaquettes des côtés terminaux et fixez les avec les
boulons fournis. Poussez un frein de porte (Q) pour les charnières centrales. Placez les tablettes (EB6) sur leurs
supports et les tringles (S) sur leurs supports.
