QU-AX MARIE LUCA User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.4 Feb 2015
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
Nederlands : pagina 2
Français : page 6
Deutsch : Seite 10
English : page 14

Quax®
First dreams
First steps
LEEFTIJD EN GEBRUIK
Monteer de lade zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van deze lade.
Ingebruikname : Controleer alvorens de ingebruikname van de lade of alle onderdelen zich in
goede staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een
kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de
zuigspeen), wat een gevaar voor ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer de lade regelmatig op onderdelen die gebroken, verwrongen of verdwenen
zijn. Bij vaststelling ervan, de lade uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant
of verdeler van deze lade.
Brandgevaar : Plaats de lade niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming,
gasverwarming enz., om brandgevaar te vermijden.
Onderhoud :Reinigdeladeenkelmetzeepofeenandermildschoonmaakmiddelzondertoxische
bestanddelen en met warm water.
www.quax.eu [email protected]
2
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
1. Waarschuwingen
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze lade dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm
EN 716:2008.
Productinformatie
Afmetingen van de gemonteerde lade : 87*78*20H cm
Binnenafmetingen : 82*74*13H cm
Structuur : massieve beuk en mdf
Voorzien van een afdekking
Voorzien van voorgemonteerde wieltjes
Afwerking : nitrocelluloselak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren (xx) : 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato, 20
Licht Shadow, 21 Nebbia, 22 White en 23 Lavandine
Gewicht : 13,30 kg
Garantie
De lade wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

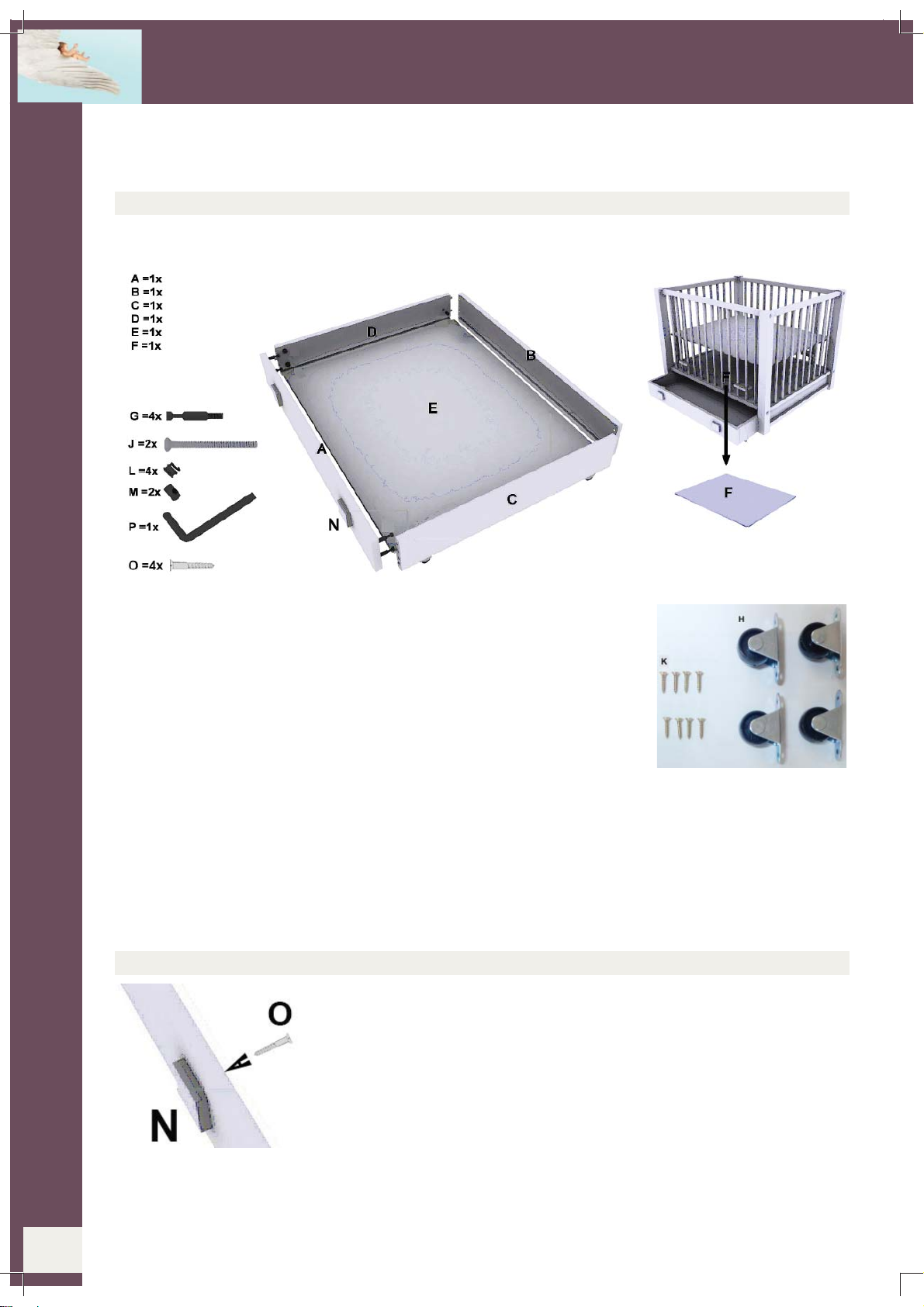

3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
A 1 x ladefront
B 1 x laderug
C 1 x rechterzijde
D 1 x linkerzijde
E 1 x ladebodem
F 1 x afdekplaat voor de lade
H 4 x wiel
K 8 x houtschroef voor wiel 3x16 mm
N2 x handgreep
O 4 x houtschroef voor handgreep 3x25 mm
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
Opgelet : de afdekplaat voor de lade wordt niet gebruikt in de montage van deze mo-
biele lade.
Ze wordt gebruikt als een extra bodem in het park, daarvoor dien je de bodem van het park
los te maken en uit het park te halen. Hiervoor verwijzen we naar de handleiding van het park.
Plaats nu deze afdekplaat in het park en herplaats de parkbodem en vergeet niet deze vast
te maken.
4
4. Het in elkaar zetten van de lade
Stap 1 : Gebruik het ladefront A, de handgrepen Nen de vier houtschroeven O
Plaats beide handgrepen voor de voorziene openingen aan de voorzijde van het ladefront. Duw de houtschroe-
ven langs de achterzijde in dezelfde gaten en schroef vast in de handgrepen.

First steps
First dreams
Quax®
www.quax.eu
[email protected]

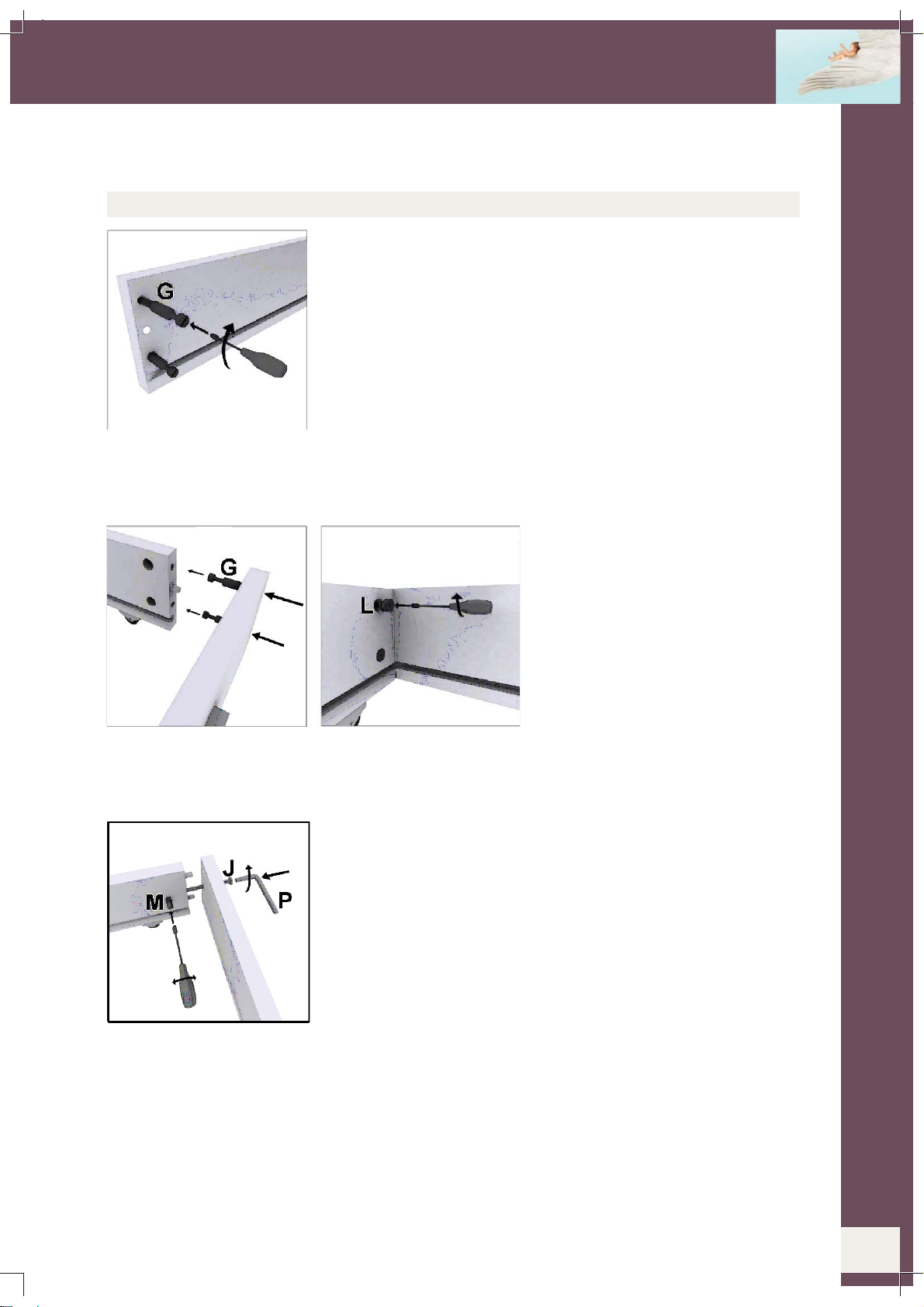

Stap 2 : Gebruik het front van stap 1, de verbindingsbouten Gen een schroevendraaier met kruisgleuf
Plaats aan beide zijden van de binnenkant van het ladefront 2 verbindingsbouten in de voorziene openin-
gen volgens de tekening hierboven. Schroef deze vast met de schroevendraaier.
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
Stap 3 : Gebruik het onderdeel van stap 2, beide ladezijden Cen Den de excentrieken L
Plaats vooraan de binnenkant van de ladezijden 4 excentrieken in de voorziene openingen. Voeg nu het
ladefront samen met de zijden en span de excentrieken aan.
Stap 4 : Gebruik de onderdelen van stap 3, de ladebodem E, de laderug B, de cylindermoeren M, de
bouten J en de zeskantsleutel P
Schuif de ladebodem in de voorziene groeven van de ladezijden en het front. Plaats de cylindermoeren in
de voorziene openingen aan de achterkant van de ladezijden. Plaats nu de laderug op de houten deugels
van de ladezijden, steek de bouten doorheen de voorziene gaten en span de cylindermoe-ren aan.
5
Stap 5 : Gebruik de onderdelen van stap 4, de vier wielen Hen de acht houtschroeven K
Plaats de wielen op de voorziene openingen onderaan de bodem en schroef ze vast met de houtschroe-
ven.

Quax®
First dreams
First steps
AGE ET USAGE
Assemblez le tiroir suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce tiroir.
Mise en service : Avant la mise en service du tiroir, contrôlez si toutes les pièces déta-
chées sont en bon état, sont bien serrées et ne présentent pas de bords tranchants aux-
quels l’enfant pourrait se blesser ou rester accroché par ses vêtements (ou cordelettes,
collier, ruban de la tétine), ce qui comprend un risque de pendaison. Contrôlez tous les
points de jonction.
Inspection : Contrôlez régulièrement le tiroir pour détecter les pièces cassées, tordues
ou manquantes. Si c’est le cas, mettez le tiroir hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le tiroir à proximité d’une source de chaleur, com-
me un chauffage électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le tiroir uniquement avec du savon ou un autre détergent doux sans
composants toxiques et de l’eau chaude.
www.quax.eu [email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
6
1. Avertissements
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
Sécurité
Ce tiroir ne doit pas répondre aux exigences de sécurité décrites dans la norme EN
716:2008.
Information produit
Dimensions du tiroir assemblé : 87*78*20H cm
Dimensions internes : 82*74*13H cm
Structure : hêtre massif et mdf
Muni d’un couvercle
Equipé de roulettes pré-montés
Achèvement : système nitrocellulosique appliqué en 2 couches et testé conformément à
EN 71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato, 20 Licht
Shadow, 21 Nebbia, 22 White et 23 Lavandine
Poids : 13,30 kg
Garantie
Ce tiroir bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
7

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
Contrôlez si vous retrouvez dans l’emballage toutes les pièces mentionnées ci-dessous.
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
A 1 x front de tiroir
B 1 x dos
C 1 x côté droit
D 1 x côté gauche
E 1 x fond
F 1 x couvercle
H 4 x roulettes
K 8 x vis à bois pour roulettes 3*16 mm
N 2 x poignée
O 4 x vis à bois pour poignées 3*25 mm
Attention : le couvercle pour le tiroir n’est pas utilisé dans le montage du tiroir mobil.
Il est utilisé comme un fond supplémentaire pour le parc, il faut donc désserrer le fond existant
du parc et le retirer. Nous vous référerons au manuel du parc pour cet action.
Insérez maintenant le couvercle dans le parc et replacez le fond du parc et n’oubliez pas de
le fixer.
8
4. Montage du tiroir
Etape 1 : Utilisez le front de tiroir A, les poignées Net les quatre vis à bois O
Placez les deux poignées sur les ouvertures à l’avant du front de tiroir. Poussez les vis à bois dans les mêmes
trous mais à l’arrière du front et serrez-les dans les poignées.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
Etape 2 : Utilisez le front de l’étape 1, les boulons de raccord G et un tournevis cruciforme
Insérez deux boulons de raccord dans les ouvertures prévues à chaque côté et à l’intérieur du front suivant
le dessin ci-dessus. Serrez-les avec un tournevis.
Etape 3 : Utilisez la pièce de l’étape précédente, les deux côtés Cet Det les excentriques L
Insérez quatre excentriques dans les ouvertures prévues à l’intérieur et à l’avant des côtés du tiroir. Re-
joignez le front avec le côté et serrez les excentriques.
Etape 4 : Utilisez les pièces de l’étape 3, le fond du tiroir E, le dos B, les écrous cylindriques M, les bou-
lons J et la clef hexagonale P
Insérez le fond dans les rainures prévues dans les côtés et le front. Insérez les écrous cylindriques dans
les ouvertures prévues à l’arrière des côtés. Poussez le dos sur les chevilles en bois des côtes, insérez les
boulons dans les trous du dos et serrez les écrous cylindriques.
9
Etape 5 : Utilisez les pièces de l’étape 4, les quatre roulettes Het les huit vis à bois K
Positionnez les roulettes sur les ouvertures prévues sur le fond et fixez-les avec les vis à bois.

Quax®
First dreams
First steps
ALTER UND BENUTZUNG
Bauen sie diese Schublade zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schublade.
Inbetriebnahme : Überprüfen Sie vor Gebrauch der Schublade, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
das Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie die Schublade regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
der Schublade unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Her-
steller oder beim Vertriebsgesellschaft.
Brandgefahr : Setzen Sie die Schublade zur Vorbeugung der Brandgefahr keiner
Heizquelle, wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie die Schublade nur mit Seife oder einem anderen milden Reini-
gungsmittel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
10
1. Warnungen
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
Sicherheit
Dieser Schublade darf den im Standard EN 716:2008 beschriebenen Sicherheits-
vorschriften nicht entsprichen.
Productinformation
Abmessungen der montierte Schublade : 87*78*20H cm
Innenmaße : 82*74*13H cm cm
Struktur : massiver Buche und Mdf
Ausgestattet mit einem Deckel
Ausgestattet mit vormontierten Rädern
Endbearbeitung: Nitrozellulosesystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato, 20 Licht
Shadow, 21 Nebbia, 22 White und 23 Lavandine
Gewicht : 13,30 kg
Garantie
Für dieser Schulade gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
11

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
A 1 x Frontplatte
B 1 x Rückseite
C 1 x rechte Seite
D 1 x linke Seite
E 1 x Boden
F 1 x Deckel für die Schublade
H 4 x Räder
K 8 x Holzschrauben fur die Räder 3*16 mm
N 2 x Handgriff
O 4 x Holzschrauben fur die Griffe 3*25 mm
Warnung : Der Deckel für die Schubladen wird nicht verwendet in der Montage dieser
mobilen Schublade.
Der Deckel wird wie einer zusätzlicher Boden im Laufgitter verwendet, deshalb lösen Sie den
Boden und ziehen Sie den Boden auf den Laufgitter. Wir verweisen auf das Handbuch des
Laufgitters während der Demontage. Legen Sie dieAbdeckung im Laufgitter und ersetzen Sie
den Boden und vergessen Sie nicht es wieder zu befestigen
12
4. Der Zusammenbau der Schublade
Schritt 1 : Benutzen Sie das Schubladenfront A, die Handgriffe Nund vier Holzschrauben O
Stellen Sie beide Griffe für die Öffnungen an der Vorderseite des Schubladenfronts. Drücken Sie die Holz-
schrauben in die gleichen Löcher auf der Rückseite und anziehen.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
Schritt 2 : Benutzen Sie die Unterteile des Schrittes 1, die Verbindungsbolzen G und einen Kreuzschlitz-
Schraubendreher
Stecken Sie die Verbindungsbolzen in die vorgesehenen Öffnungen an beide Aussenseiten der Front-
platte. Drehen Sie diese fest mit dem Schraubendreher.
Schritt 3 : Benutzen Sie das montierte Unterteil von Schritte 2, beide Seiten Cund D, und die Verbin-
dergehäuse L
Stecken Sie vier Verbindergehäuse in die vorgesehenen Öffnungen auf der Innenseite der Seiten. Fügen
Sie die Frontplatte mit den Seiten zusammen und nun die Verbindergehäuse festziehen.
Schritt 4 : Benutzen Sie die Unterteile des Schrittes 3, den Boden E, die Rücken B, die Zylindermuttern
M, die Bolzen J und den Sechskantschlüssel P
Schieben Sie die Boden in den Rillen der Seiten und Frontplatte. Stecken Sie vier Zylindermuttern in die
vorgesehenen Öffnungen auf der Rückseite des Seitens. Jetzt drücken Sie den Rücken auf die Holzdübel
der Seiten, stecken Sie die Bolzen durch die Löcher und ziehen Sie die Zylindermuttern an.
13
Schritt 5 : Benutzen Sie die Unterteile des Schrittes 4, die vier Räder Hund acht Holzschrauben K
Stellen Sie die Räder vor den vorgesehen Bohrungen auf dem Boden und mit die Holzschrauben anziehen.

Quax®
First dreams
First steps
AGE AND USE
Assemble the drawer following the instructions hereunder.
Do not change the design and the assembly method of this drawer.
Introduction : Before putting into use, check if all parts of the drawer are in good condi-
tion, well tightened, and do not show sharp edges which may injure the child or snag on
its clothing (or cords, necklaces, pacifier ribbons), causing a strangulation hazard. Check
all connection points.
Inspection : Regularly check the drawer for broken, warped or missing parts. No longer
use the drawer whenever such parts are found.
Replacement of parts :Allways use original parts, to obtain from the manufacturer or the
distributor.
Fire hazard : Do not place the drawer near a heat source such as electrical heating, gas
heating, etc. in order to avoid any fire hazard.
Maintenance : Only clean the drawer with soap or any other mild cleaning agent without
toxic components and with warm water.
www.quax.eu [email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
14
1. Warnings
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.

First steps
First dreams
2. Safety and general information
www.quax.eu
[email protected]
Safety
This drawer does not need to meet the safety prescriptions provided in the EN 716:2008
standard.
Productinformation
Dimensions of the assembled drawer : 87*78*20H cm
Internal dimensions : 82*74*13H
Structure : solid beech and mdf
Equipped with a lid
Equipped with pre-mounted wheels
Finish : nitrocellulose system applied in 2 layers tested on EN 71-3 for primer and finish
layer.
Available colors (xx) : 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato, 20 Licht
Shadow, 21 Nebbia, 22 White and 23 Lavandine
Weight : 13,30 kg
Guarantee
This drawer comes with a two-year guarantee on manufacturing defects and proof of
purchase.
Info and Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
General information
[email protected]
Sales
[email protected]
Customer service
[email protected]
Internet
www.quax.eu
Quax®
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
15

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Parts list
www.quax.eu [email protected]
Check whether all parts mentioned below are included in the packaging.
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
A 1 x drawer front
B 1 x back side
C 1 x right side
D 1 x left side
E 1 x bottom
F 1 x lid for the drawer
H 4 x wheel
K 8 x wood screw for the wheels 3*16 mm
N 2 x handles
O 4 x wood screw for the wheels 3*25 mm
Attention : the lid for the drawer is not needed while assembling this mobile drawer.
This lid is used as a supplementary bottom in the playpen, therefore you need to release the
the bottom in the playpen and take it away. Please check the manual of the playpen. Now in-
sert the lid into the playpen, replace the bottom and do not forget to fasten it.
16
4. Assembling the drawer
Step 1 : Use the drawer front A, both handles Nand the four wood screws O
Place both handles on the provided drillings on the frontal side of the drawer front. Push the wood screws in the
same holes at the back and fasten them in the handles.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
MARIE LUCA 01 02 40xx-draw Tiroir mobil pour parc
Mobile drawer for playpen
Mobiele lade voor park (box)
Mobile Schublade für Laufgitter
4. Assembling the drawer
Step 2 : Use the front of step 1, the 22 connectors G and a cross slot screwdriver
Place two connectors in the provided openings on both internal outsides of the front, as per drawing here
above. Tighten the connectors with the screwdriver.
Step 3 : Use the part of step 2, both drawer sides Cand D, and the eccentrics L
Place the eccentrics in the provided openings on the internal outsides of the drawer sides. Join the front
with the sides and fasten the eccentrics.
Step 4 : Use the parts of step 3, the bottom E, the back B, the cylindrical nuts M, the bolts J and the hex-
agonal key P
Slide the drawer bottom into the grooves of the sides and the front. Insert the cylindrical nuts in the holes
on the backside of the drawer sides. Push the back over the wooden dowels of the sides, insert the bolts
in the openings of the back and fasten the cylindrical nuts.
17
Step 5 : Use the parts of step 4, the four wheels Hand eight wood screws K
Place the wheels in front of the provided drillings on the bottom and fix them with the wood screws.
