QU-AX STRIPES 54 04 24 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.1 Feb 2015
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdel-
en zich in goede staat bevinden, goed aangespannen zijn en geen scherpe randen ver-
tonen, waardoor het kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes,
halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Con-
troleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of
verdwenen zijn. Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de
fabrikant of verdeler van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische
verwarming, gas verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel
zonder toxische bestanddelen en met warm water.
2
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
www.quax.eu [email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 100*56*190H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Inbegrepen : 2 mobiele leggers met kleerroede
Beschikbare kleuren (xx) : 14 Milk, 17 Tartufo, 19 Grisato en 21 Nebbia
Nettogewicht : 78 kg
Garantie
Deze kast wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Quax®
First dreams
First steps

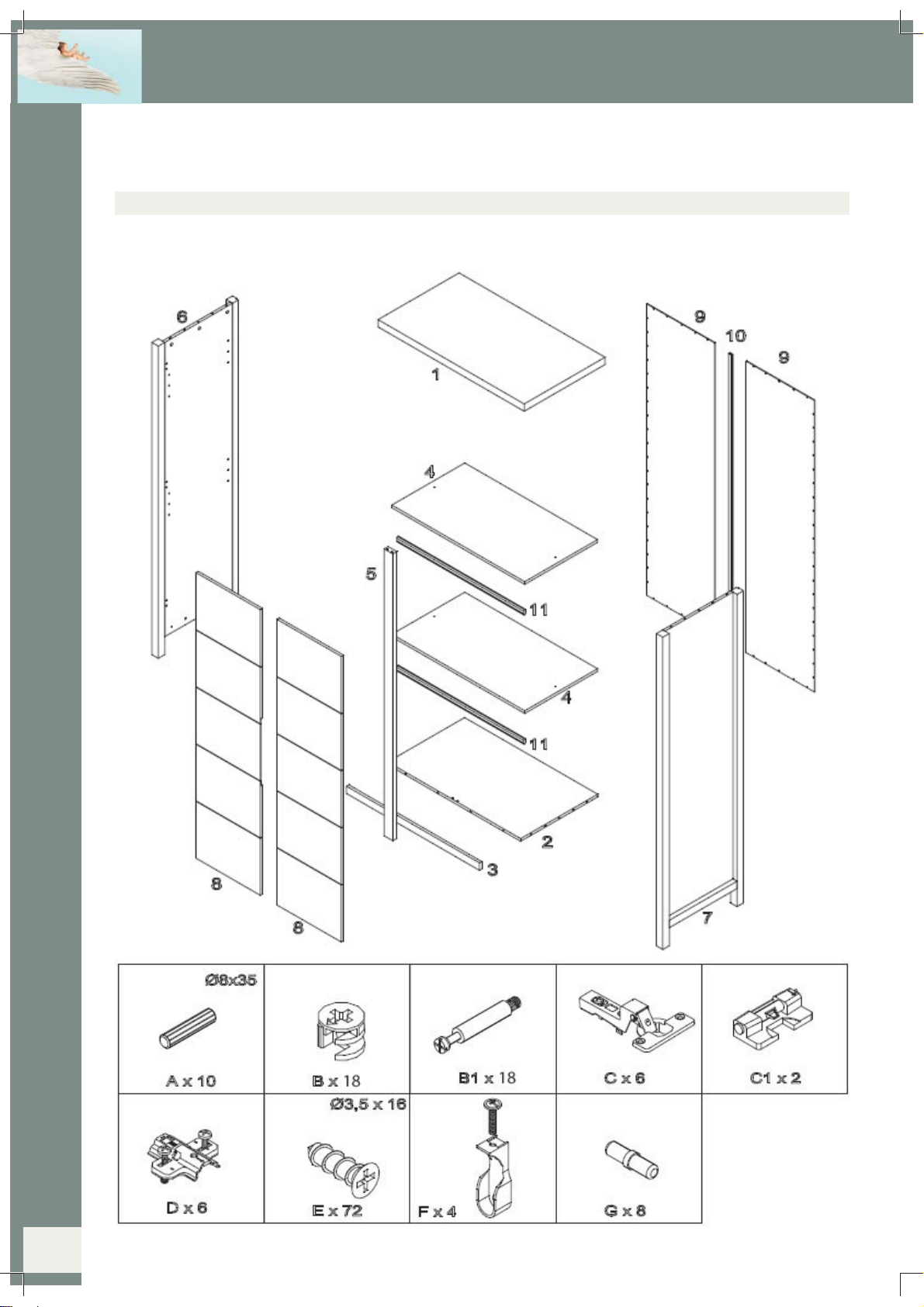

3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
4

First steps
First dreams
Quax®
www.quax.eu
[email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
5

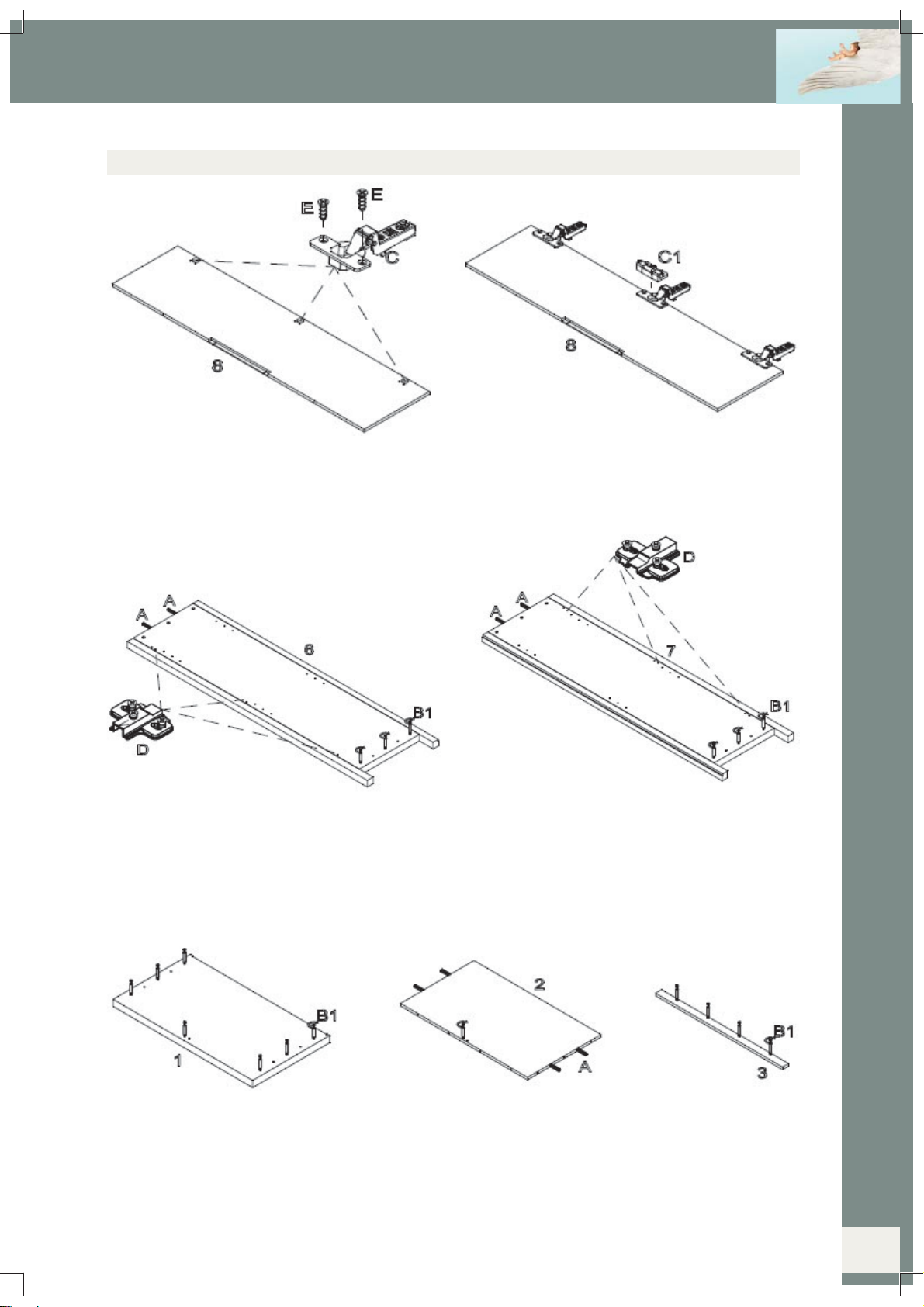

Stap 1 : Gebruik beide deuren 8, zes scharnieren C, de twee deurremmers C1 en twaalf houtschroeven E
Duw de scharnieren (C) in de voorziene openingen van de deuren (8) en schroef deze vast met de hout-
schroeven (E). Duw op de middelste scharnieren van beide deuren een rem (C1).
4. Het in elkaar zetten van de kleerkast
Stap 2 : Gebruik beide zijkanten 6 en 7, zes scharnierplaatjes D, vier houten deugels Aen zes verbin-
dingsbouten B1
Plaats de scharnierplaatjes (D) op de voorziene openingen van de zijkanten (6 en 7) en schroef deze vast
met de voorziene houtschroeven. Duw twee houten deugels (A) per zijkant in de voorziene openingen
bovenaan de zijkanten. Draai drie verbindingsbouten (B1) per zijkant in de voorziene openingen onderaan
de zijkanten.
Stap 3 : Gebruik het bovenblad 1, de bodem 2, het bodemprofiel 3, twaalf verbindingsbouten B1 en vier
houten deugels A
Draai zeven verbindingsbouten (B1) in de voorziene openingen van het bovenblad (1). Draai één verbind-
ingsbout (B1) in de voorziene opening van de bodem (2). Duw vier houtendeugels (A) in de voorziene
openingen links en rechts van de bodem. Draai vier verbindingsbouten (B1) in de voorziene openingen
van het bodemprofiel (3).

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
6
Stap 4 : Gebruik de onderdelen van stap 3en vier ex-
centrieken B
Duw de excentrieken (B) in de voorziene openingen on-
deraan de bodem (2). Duw het bodemprofiel (3) met zijn
verbindingsbouten in de voorziene gaten van de bodem
en draai de excentrieken dicht onder het profiel.
Stap 5 : Gebruik de onderdelen van stap 1en 4en zes excentrieken B
Duw de bodem (2) met zijn houten deugels in de voorziene gaten en over de verbindingsbouten van de
zijkanten (6en 7). Duw de excentrieken (B) in de voorziene openingen onderaan de bodem (2/3) en draai
deze dicht.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Stap 7 : Gebruik de onderdelen van stap 6, de ruggen 9, het verbindingsprofiel 10 en zestig schroeven E
Duw de ruggen (9) in de gleuven van het verbindingsprofiel (10) en leg het geheel op de achterzijde van
de kast. Schroef de ruggen vast met de houtschroeven (E).
7
Stap 6 : Gebruik de onderdelen van stap 3 en 4, het tussenprofiel 5, twee houten deugels Aen acht ex-
centrieken B
Duw twee houten deugels (A) in de voorziene openingen onder- en bovenaan het tussenprofiel (5). Plaats
twee excentrieken (B) in de voorziene openingen onder- en bovenaan het tussenprofiel. Duw het tussen-
profiel over de verbindingsbout en met zijn houten deugel in de opening van de bodem. Hou vast. Duw nu
het bovenblad (1) met zijn verbindingsbouten in de gaten en over de houten deugels van de zijkanten en
het tussenprofiel. Draai nu alle excentrieken dicht.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

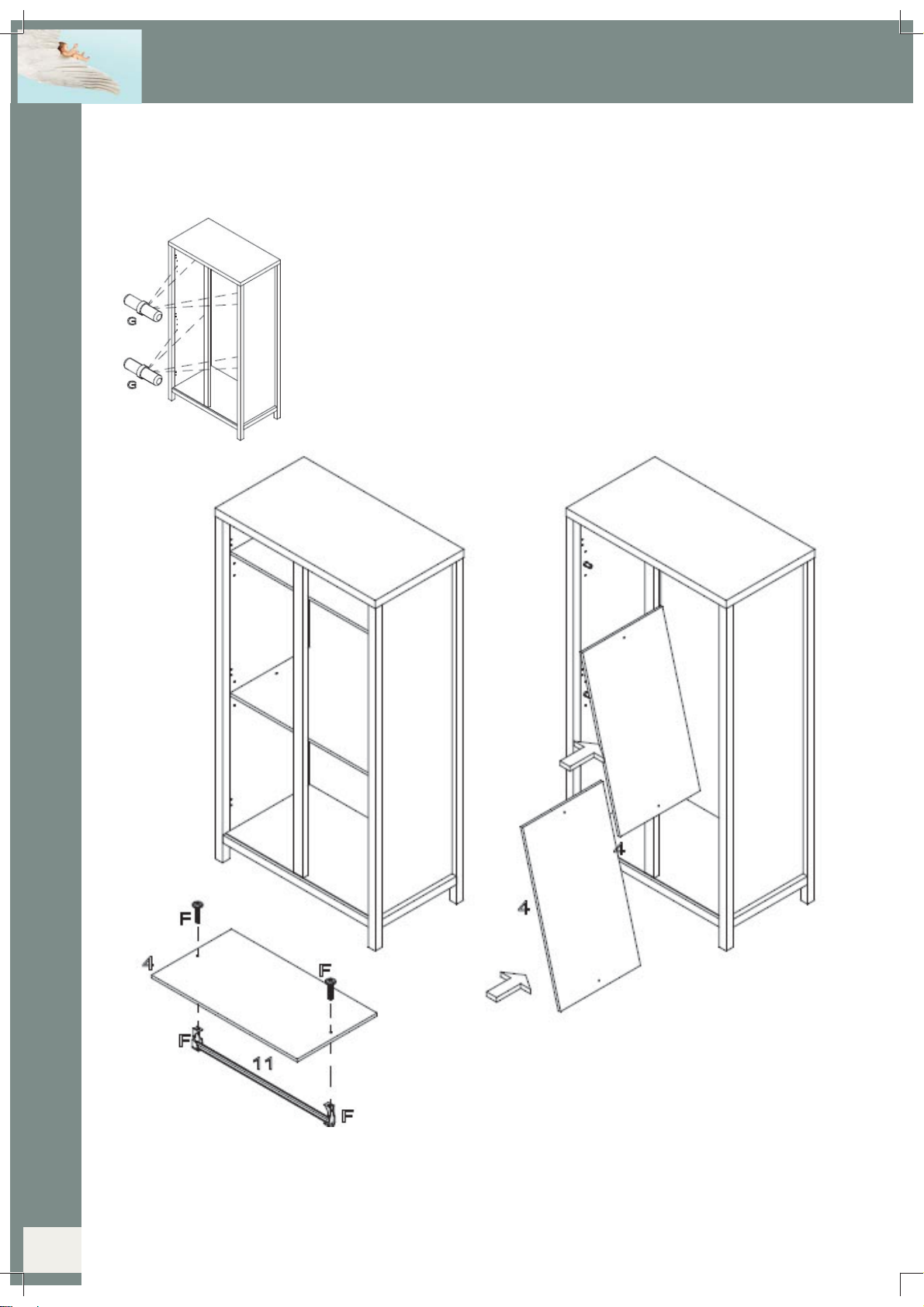

Stap 9 : Gebruik de onderdelen van stap 8, beide legplanken 4, de vier kleerroedehouders Fen beide kleer-
stangen 11
Plaats de kleerstangen (11) tussen hun houders (F). Schroef de vijzen los van de houders. Plaats de kleerstan-
gen voor de voorziene openingen onderaan de leggers (4). Steek de schroeven door de openingen bovenaan
de leggers en schroef ze vast in de houders. Plaats de leggers in de kast en op de boorddragers (G).
8
Stap 8 : Gebruik de onderdelen van stap 7en acht boorddragers G
Duw vier boordragers (G) per legplank in de voorziene openingen en dit op gelijke
hoogte in de zijkanten van de kast.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

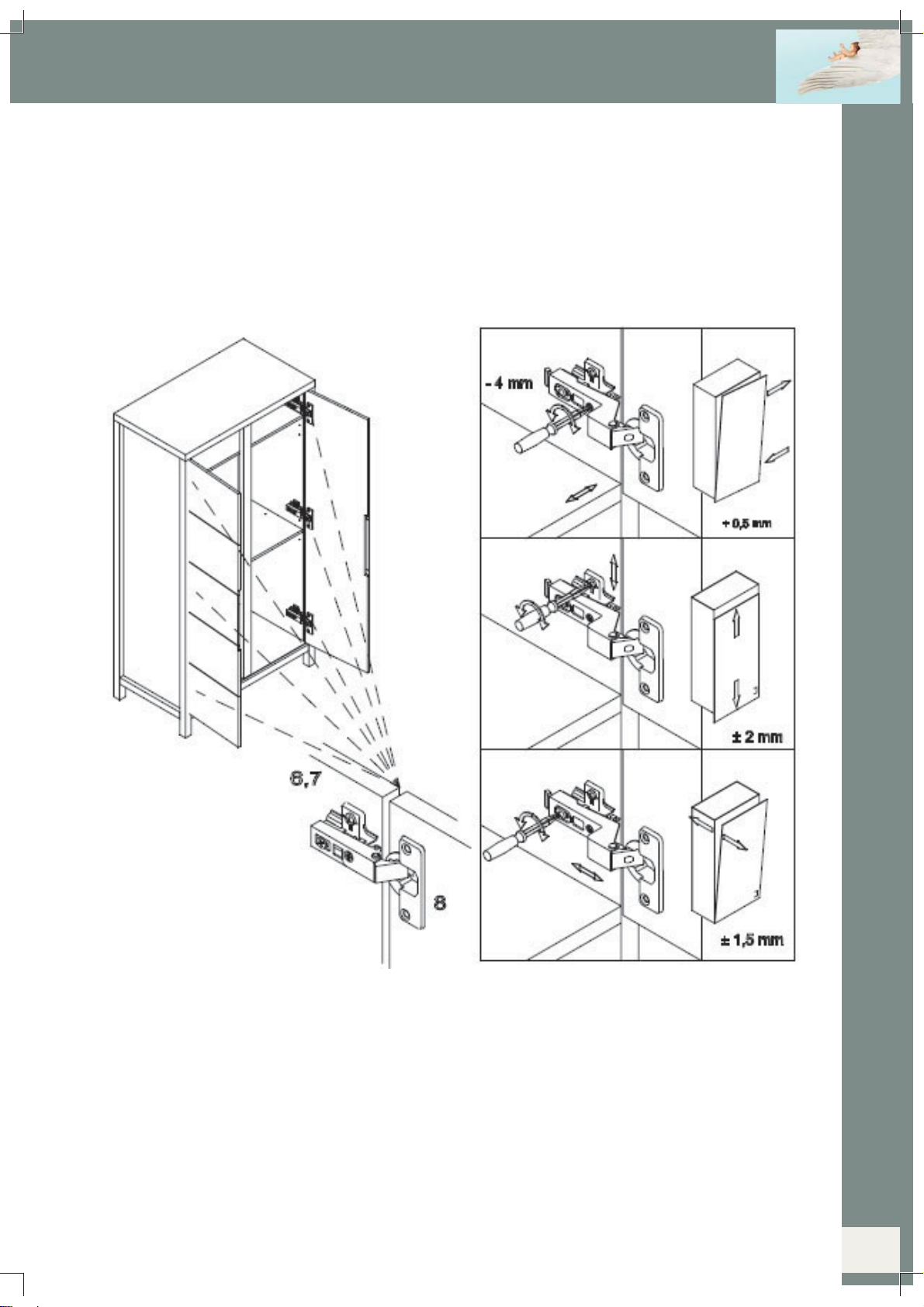

Stap 10 : Gebruik de onderdelen van stap 1 en 9
Plaats de deuren met hun scharnieren op de scharnierplaatjes en schroef deze vast met de voorziene
schroeven. De scharnieren zijn regelbaar links en rechts, in de diepte en de hoogte.
9

Quax®
First dreams
First steps
USAGE
Assemblez l’armoire suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trou-
vent en bon état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient
blesser l’enfant ou accrocher ses vêtements (cordons, colliers ou rubans pour sucettes),
qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tor-
dues ou manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de
forte chaleur, tels que des chauffages électriques, au gaz etc. à proximité immédiate de
l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans élé-
ments toxiques, dilué dans de l’eau tiède.
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
10
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 100*56*190H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Inclusif : deux étagères mobiles avec tringle
Coloris disponibles (xx) : 14 Milk, 17 Tartufo, 19 Grisato et 21 Nebbia
Poids net : 78 kg
Garantie
Cet armoire bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
11

Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
12

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
13
Etape 1 : Utilisez les portes 8, six charnières C, deux freins de portes C1 et douze vis à bois E
Insérez les charnières (C) dans les ouvertures prévues des portes (8) et fixez-les avec les vis à bois (E).
Poussez un frein sur la charnière centrale de chaque porte (C1).
Etape 2 : Utilisez les deux côtés 6 et 7, six plaquettes de charnières D, quatre chevilles en bois Aet six
boulons de raccord B1
Placez les plaquettes de charnières (D) sur les ouvertures prévues des côtés (6 et 7) et fixez-les avec les
vis à bois prévus. Poussez deux chevilles en bois (A) par côté dans les ouvertures prévues en haut des
côtés. Fixez trois boulons de raccord (B1) par côté dans les ouvertures prévues en bas des côtés
Etape 3 : Utilisez le plateau 1, le fond 2, le profil du fond 3, douze boulons de raccord B1 et quatre chevilles
en bois A
Fixez sept boulons de raccord (B1) dans les ouvertures prévues du top (1). Fixez un boulon de rac-
cord (B1) dans l’ ouverture prévue du fond (2). Poussez quatre chevilles en bois (A) dans les ouvertures
prévues à gauche et à droite du fond. Fixez quatre boulons de raccord (B1) dans les ouvertures prévues
du profil du fond (3).
4. Montage de l’armoire

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
14
Etape 4 : Utilisez les pièces de l’étape 3et quatre ex-
centriques B
Poussez les excentriques (B) dans les ouvertures
prévues en bas du fond (2). Poussez le profil du fond
(3) avec ses boulons de raccord dans les ouvertures
prévues du fond et serrez les excentriques en bas du
profil.
Etape 5 : Utilisez les pièces de l’étape 1et 4et six excentriques B
Poussez le fond (2) avec ses chevilles en bois dans les ouvertures prévues et à travers les boulons de
raccord des côtés (6et 7). Insérez les excentriques (B) dans les ouvertures prévues en bas du fond (2/3)
et serrez-les.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
15
Etape 7 : Utilisez les pièces de l’étape 6, les dos 9, le profil de raccord 10 et soixante vis à bois E
Poussezlesdos(9) danslesrainuresdu profilderaccord(10) etplacezl’ensemblesur l’arrière del’armoire.
Fixez le dos avec les vis à bois (E).
Etape 6 : Utilisez les pièces des étapes 3 et 4, le profil intermédiaire 5, deux chevilles en bois Aet huit
excentriques B
Poussez deux chevilles en bois (A) dans les ouvertures prévues en haut et en bas du profil intermédiaire
(5). Insérez deux excentriques (B) dans les ouvertures prévues en haut et en bas du profil intermédiaire.
Poussez le profil à travers le boulon de raccord et avec sa cheville en bois dans l’ouverture du fond. Tenez
le profil. Poussez le plateau (1) avec ses boulons de raccord dans les ouvertures et à travers les chevilles
en bois des côtés et du profil intermédiaire. Serrez maintenant les excentriques.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
16
Etape 9 : Utilisez les pièces de l’étape 8, les deux étagères 4, les quatre supports de tringle Fet les deux tringles
11
Placer les tringles (11) entre leurs supports (F). Dévissez les vis des supports. Placer les tringles devant les
ouvertures prévues en bas des étagères (4). Insérez les vis dans les trous sur le dessus des étagères et fixez-
les dans les supports. Insérez les étagères dans l’armoire et sur leurs supports (G).
Etape 8 : Utilisez les pièces de l’étape 7et huit supports d’étagères G
Poussez quatre supports d’étagères (G) par étagère dans les ouvertures prévues
des côtés et ceci à la même hauteur.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
17
Etape 10 : Utilisez les pièces des étapes 1 et 9
Placez les portes avec leurs charnières sur les plaquettes et fixez-les avec les vis fournies. Les charnières
sont réglables vers la gauche et la droite, en profondeur et en hauteur.

Quax®
First dreams
First steps
BENUTZUNG
Bauen sie die Schrankwand zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schrankwand.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
das Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Schrankwand regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller
oder beim Vertriebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle,
wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmit-
tel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
18
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
1. Warnungen
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 100*56*190H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack
Einbegriffen : mit zwei mobile Einlegeböden mit Kleiderstange
Verfügbare Farben (xx) : 14 Milk, 17 Tartufo, 19 Grisato und 21 Nebbia
Nettogewicht : 78 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
19

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
STRIPES 54 04 24xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
20
