QU-AX INDIGO 54 01 48 Series User manual

First steps
First dreams
Quax®
Handboek - Manuel - Bauanleitung - Manual
V1.0 Jun 2017
Nederlands : pagina 2
Français : page 8
Deutsch : seite 14
English : page 20
EN 716:2008+A1:2013
Répond aux exigences de sécurité
Meets the safety prescriptions
Voldoet aan de veiligheidsvoorschriften Entspricht den beschriebenen Sicherheitsvorschriften
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

Quax®
First dreams
First steps
LEEFTIJD EN GEBRUIK
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische be-
standdelen en met warm water.
www.quax.eu [email protected]
2
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
1. Waarschuwingen
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN
716:2008.
Productinformatie
Afmetingen van het gemonteerde bed : 204x95x64H cm
Aanbevolen afmeting voor de matras : 200*90*17H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : ?? kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

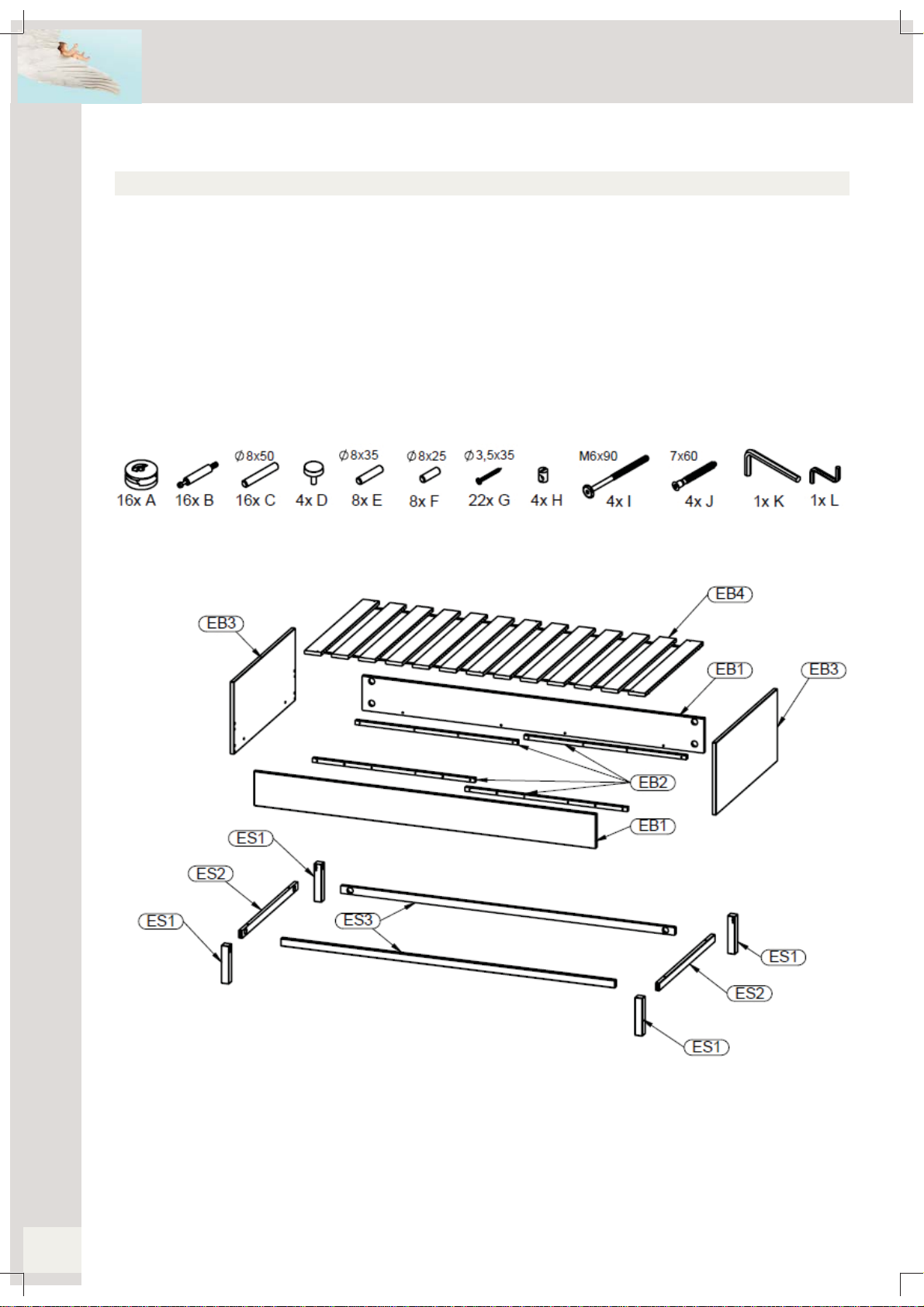

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
4
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

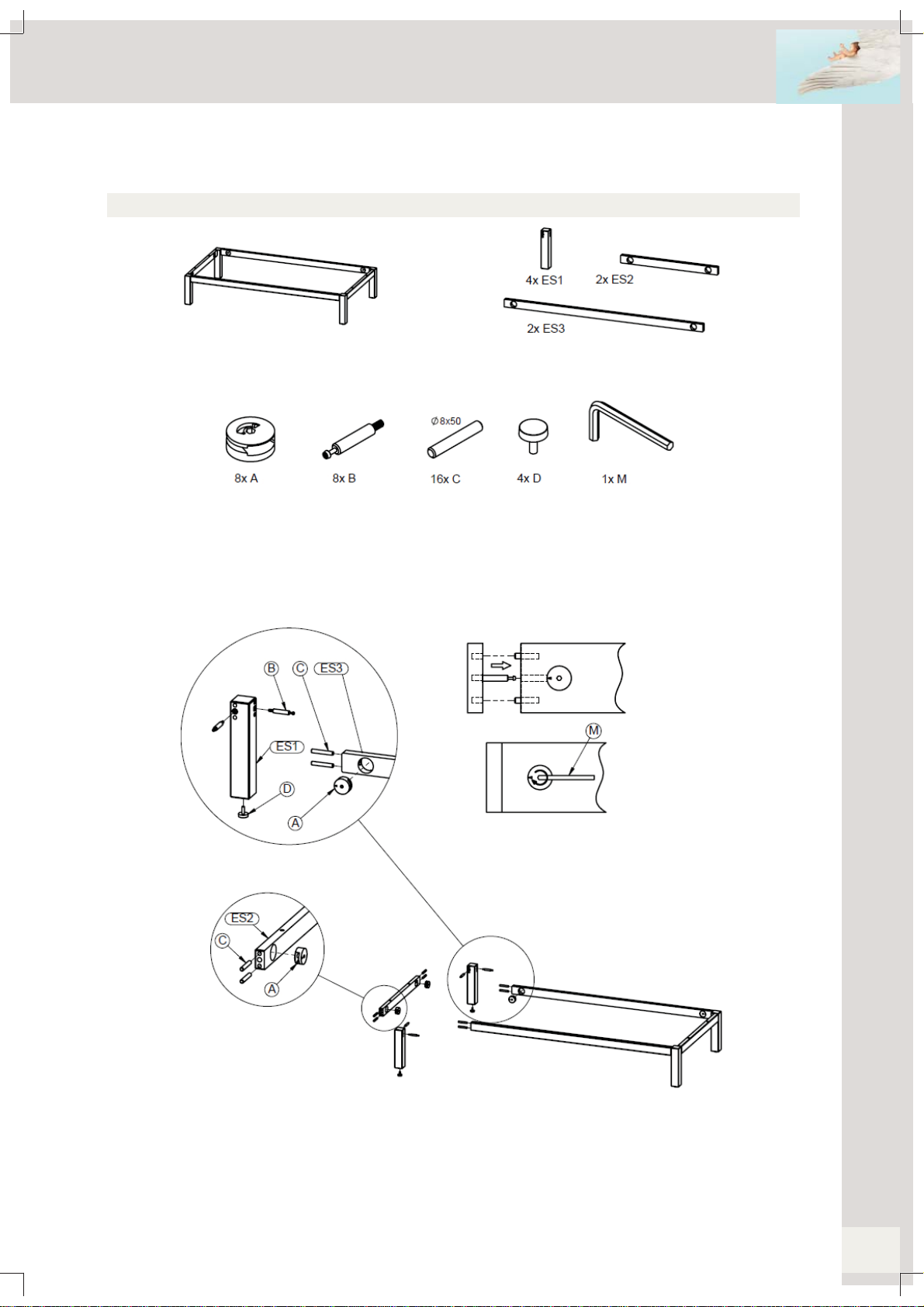

4. Het in elkaar zetten van het junior bed
Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken A, de vier
poten ES1, acht verbindingsbouten B,zestien houten drevels Cen vier stelvoetjes D.
Duw twee excentrieken (A) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw
twee houten drevels (C) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbin-
dingsbouten (B) vast in de boringen aan de binnenkant van de poten (ES1). Duw de stelvoetjes (D) in de
gaten onderaan de poten. Zie ook hieronder.
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 4 : Gebruik beide zijkanten EB2, acht verbindingsbouten B en vier moeren H
Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van iedere zijkant (EB2). Duw twee
moeren (H) in de boringen aan de binnenkant van iedere zijkant.
Stap 3 : Gebruik beide sponden EB1, acht houten drevels E, acht houten drevels F, acht excentrieken A en
zestien houtschroeven G
Duw twee houten drevels (E) in de voorziene boringen van de uiteinden van de sponden (EB1). Duw vier ex-
centrieken (A) in de voorziene boringen aan de binnenkant van de sponden. Duw vier houten drevels (F) in de
voorziene boringen aan de binnenkant van de sponden. Duw de steunprofielen (EB2) op de houten drevels van
de sponden en bevestig met de houtschroeven (G).
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Stap 5 : Gebruik de onderdelen van stap 3en 4
Duw de sponden (EB1) met hun houten drevels in de boringen en over de verbindingsbouten van de zij-
kanten (EB2). Draai de excentrieken vast.
Stap 6 : Gebruik de onderdelen van stap 5, de lattenbodem EB4, zes houtschroeven G, vier houtschro-
even I en vier houtschroeven J
Plaats de bovenbouw op de boringen van het onderstel. Duw de houtschroeven (I) door de boringen van
de poten en draai ze vast in de bovenbouw. Duw de houtschroeven (J) door de boringen van de dwars-
balken en draai ze vast in de bovenbouw. Plaats de lattenbodem (EB4) op de steunprofielen van de spon-
den, duw de houtschroeven (G) door de boringen van de bodem en draai vast in de profielen.
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

Quax®
First dreams
First steps
AGE ET USAGE
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce lit.
Mise en service :Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état,
sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pen-
daison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
www.quax.eu [email protected]
8
1. Avertissements
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR CON-
SULTATION ULTÉRIEURE - A LIRE SOIGNEU-
SEMENT.
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
CelitnedoitpasrépondreauxexigencesdesécuritédécritesdanslanormeEN716:2008.
Information produit
Dimensions du lit assemblé : 204x95x64H cm
Taille recommandée du matelas : 200*90*17H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids net : ?? kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées du lit enfant
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
www.quax.eu [email protected]
10
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
4. Montage du lit junior
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Etape 1 : Utilisez les deux traverses longues ES3, les deux traverses courtes ES2, huit excentriques A, les
quatre pieds ES1, huit boulons de raccord B, seize chevilles en bois C et quatre patins D
Poussez deux excentriques (A) dans les perçages prévus à l’intérieur des traverses (ES2 et ES3). Pous-
sez deux chevilles en bois (C) dans les perçages sur les extrémités des traverses. Fixez deux boulons de
raccord (B) dans les perçages à l’intérieur des pieds (ES1). Pousser les patins (D) dans les trous en bas
des pieds. Voir aussi ci-dessous.
Etape 2 : Utilisez les pièces de l’étape 1
Poussez les pieds (ES1) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois des
traverses courtes (ES2). Serrez les excentriques. Poussez les traverses longues (ES3) avec leurs che-
villes dans les trous et à travers les boulons de raccord d’un piètement. Serrez les excentriques. Poussez
l’autre piètement avec ses boulons dans les trous et à travers les chevilles des traverses longues. Serrez
les excentriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
12
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Etape 4 : Utilisez les côtés EB2, huit boulons de raccord B et quatre écrous H
Fixez quatre boulons de raccord (B) dans les perçages à l’intérieur de chaque côté (EB2). Insérez deux écrous
(H) dans les perçages à l’intérieur de chaque côté.
Etape 3 : Utilisez les longerons EB1, huit chevilles en bois E, huit chevilles en bois F, huit excentriquesA et seize
vis à bois G
Poussez deux chevilles en bois (E) dans les perçages prévus sur les extrémités des longerons (EB1). Insérez
quatre excentriques (A) dans les trous à l’intérieur des longerons. Poussez quatre chevilles en bois (F) dans les
perçages à l’intérieur des longeron. Poussez les profiles de support (EB2) sur les chevilles en bois des longerons
et fixer les avec les vis à bois (G).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Etape 5 : Utilisez les pièces de l’étape 3et 4
Poussez les longerons (EB1) avec leurs chevilles en bois dans les perçages et à travers les boulons de
raccord des côtés (EB2). Serrez les excentriques.
Etape 6 : Utilisez les pièces de l’étape 5, le sommier à lattes EB4, six vis à bois G, quatre vis à bois I et
quatre vis à bois J
Posez la superstructure sur les perçages du piètement. Insérer les vis à bois (I) dans les perçages des
pieds et serrez les dans la superstructure. Poussez les vis à bois (J) dans les perçages des traverses
et serrez les dans la superstructure. Placez le sommier (EB4) sur les profils de support des longerons,
pousser les vis à bois (G) dans les trous du sommier et serrez dans les profils.

Quax®
First dreams
First steps
ALTER UND BENUTZUNG
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.r.
www.quax.eu [email protected]
14
1. Warnungen
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bett darf den im Standard EN 716:2008 beschriebenen Sicherheitsvorschriften
nicht entsprichen.
Productinformation
Abmessungen des montierten Bett : 204x95x64H cm
Empfohlene Größe der Matratze : 200*90*17H cm
Struktur : Mdf und massiver Buche für dem Gestell
Endbearbeitung: Polyurethansystem angebracht in 3 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : check www.quaxpro.eu
Nettogewicht : ?? kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorlage eines Kaufnachweis und die ID-Nummer zu finden auf das Möbel selbst..
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

Quax®Quax®
First dreams
First steps
3. Unterteileliste für das Kinderbett
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
16
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Der Zusammenbau des Juniorenbettes
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Schritt 1 : Benutzen Sie beide lange Traversen ES3, beide kurze Traversen ES2, acht Exzenter A, die vier
Füße ES1, acht Verbindungsbolzen B, sechzehn Holzdübel Cund vier Stellfüße D
Drücken Sie zwei Exzenter (A) in die Bohrungen auf der Innenseite der Traversen (ES2 und ES3). Drück-
en Sie zwei Holzdübel (C) in die Bohrungen an den Enden der Traversen. Zwei Verbindungsbolzen (B)
anziehen in die Bohrungen auf der Innenseite der Füße (ES1). Dücken Sie die Stellfüße in den Löchern an
der Unterseite der Füße. Weiter folgen nachstehend.
Schritt 2 : Benutzen Sie die Bauteilen von Schritt 1
Drücken Sie die Füße (ES1) mit ihren Verbindungsbolzen in die Löcher und über die Holzdübel der kurzen
Traversen (ES2). Die Exzenter anziehen. Drücken Sie die langen Traversen (ES3) mit ihren Holzdübel in
die Löcher und über die Verbindungsbolzen einer Fußgestell. Die Exzenter anziehen. Drücken Sie das
andere Fußgestell mit seinen Bolzen in den Löchern und auf den Holzdübel der langen Querträger. Die
Exzenter anziehen.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Schritt 4 : Benutzen Sie beide Seiten EB2, acht Verbindungsbolzen Bund vier Muttern B H
Acht Verbindungsbolzen (B) anziegen in die Bohrungen an der Innenseite jeder Seite (EB2). Drücken Sie zwei
Müttern (H) in die Bohrungen an der Innenseite jeder Seite.
Schritt 3 : Benutzen Sie die Brette EB1, acht Holzdübeln E, acht Holzdübeln F, acht Exzenter A und sechzehn
Holzschrauben G
Drücken Sie zwei Holzdübel (E) in die vorgesehenen Bohrungen am Enden der Brette (EB1). Drücken Sie vier
Exzenter (A) in die Löcher auf der Innenseite der Brette. Drücken Sie vier Holzdübel (F) in die Löcher auf der
Innenseite der Brette. Drücken Sie die Tragprofile (EB2) auf den Holzdübeln der Brette und sichern mit dem
Holzschrauben (G).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
Schritt 5 : Die Teile benutzen von Schritt 3und 4
Drücken Sie die Brette (EB1) mit ihrem Holzdübel in die Bohrungen und über die Verbindungsbolzen der
Seiten (EB2). Die Exzenter anziehen.
Schritt 6 : Die Teile benutzen von Schritt 5, den Lattenrost EB4, sechs Holzschrauben G, vier Holz-
schrauben I und vier Holzschrauben J
Setzen Sie den Überbau auf die Löcher des Gestells. Drücken Sie die Holzschrauben (I) durch die Bohrun-
gen in den Füßen und in den Überbau anziehen. Drücken Sie die Holzschrauben (J) durch die Bohrungen
in den Querlatten und in den Überbau anziehen. Stellen Sie den Lattenrost (EB4) auf den Tragschienen
der Brette, drücken Sie die Holzschrauben (G) in die Löcher des Bodens und in die Profile anziehen.

Quax®
First dreams
First steps
AGE AND USE
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
Introduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and
do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever
such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order
to avoid any fire hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and
with warm water.
www.quax.eu [email protected]
20
1. Warnings
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
INDIGO 54 01 48xx-JUN Lit junior 200x90 cm
Junior bed 200x90 cm
Junior bed 200x90 cm
Junior Bett 200x90 cm
