QU-AX STRIPES 54 04 25 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.1 Feb 2015
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdel-
en zich in goede staat bevinden, goed aangespannen zijn en geen scherpe randen ver-
tonen, waardoor het kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes,
halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Con-
troleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of
verdwenen zijn. Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de
fabrikant of verdeler van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische
verwarming, gas verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel
zonder toxische bestanddelen en met warm water.
2
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
www.quax.eu [email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 147x56x190H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Inbegrepen : 2 mobiele leggers met kleerroede per kompartiment
Beschikbare kleuren (xx) : 14 Milk, 17 Tartufo, 19 Grisato en 21 Nebbia
Nettogewicht : 96 kg
Garantie
Deze kast wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
4
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

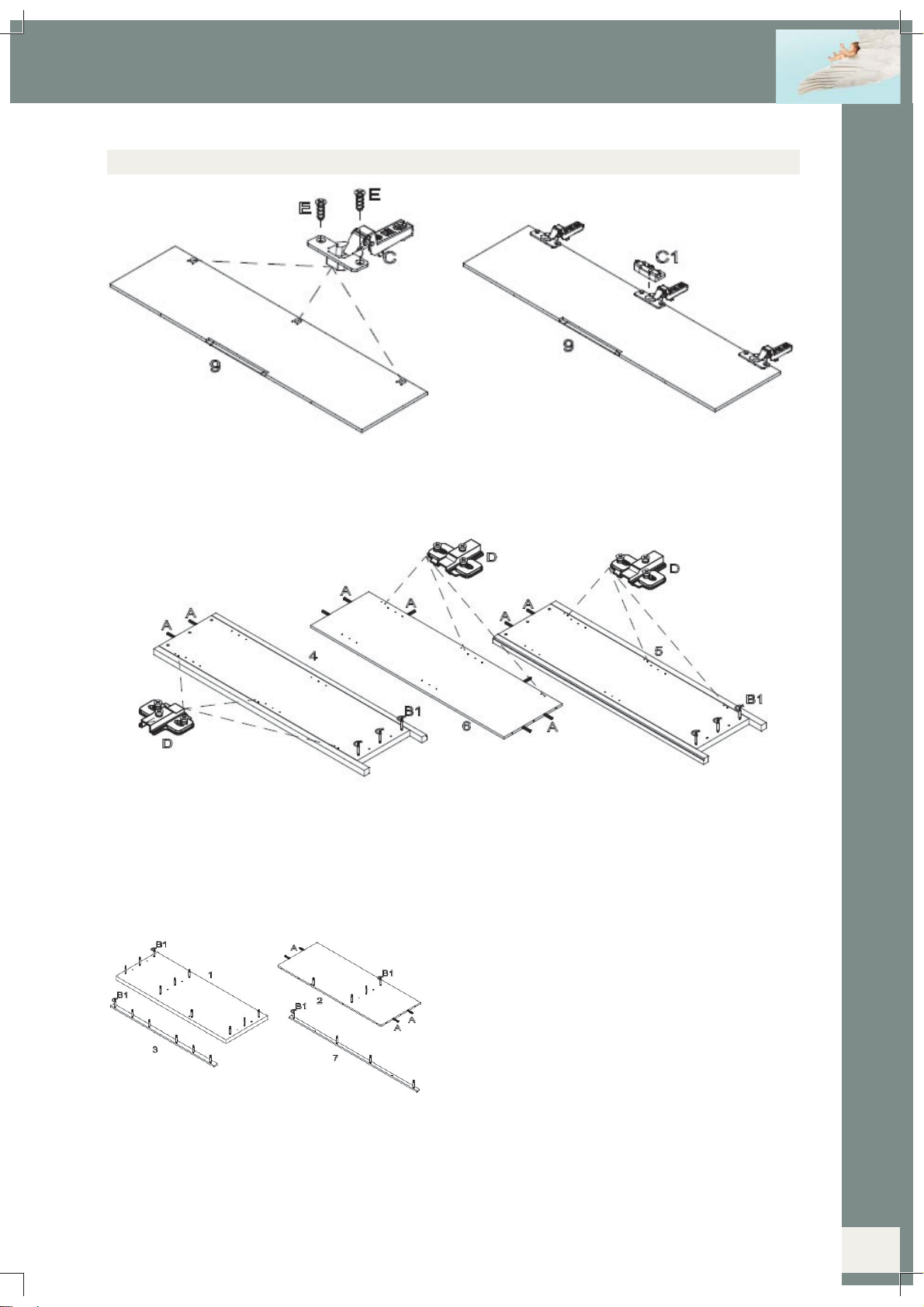

Stap 1 : Gebruik de 3 deuren 9, negen scharnieren C, de 3 deurremmers C1 en achttien houtschroeven E
Duw de scharnieren (C) in de voorziene openingen van de deuren (9) en schroef deze vast met de hout-
schroeven (E). Duw op de middelste scharnier van de deuren een rem (C1).
4. Het in elkaar zetten van de kleerkast
Stap 2 : Gebruik beide zijkanten 4 en 5, de tussenzijde 6, negen scharnierplaatjes D, tien houten deugels
Aen zes verbindingsbouten B1
Plaats de scharnierplaatjes (D) op de voorziene openingen van de zijkanten (4 en 5) en de tussenzijde (6).
Schroef deze vast met de voorziene houtschroeven. Duw twee houten deugels (A) per zijkant in de voor-
ziene openingen bovenaan de zijkanten. D. Duw uw twee houten deugels (A) in de voorziene openingen
boven- en onderaan de tussenzijde (6) en twee in deze van de achterkant. Draai drie verbindingsbouten
(B1) in de voorziene openingen onderaan de zijkanten (4 en 5).
Stap 3 : Gebruik het bovenblad 1, het tussenprofiel 7, de bodem 2, het bodemprofiel 3, vierentwintig
verbindingsbouten B1 en vier houten deugels A
Draai tien verbindingsbouten (B1) in de voorziene openingen van het bovenblad (1). Draai vier verbind-
ingsbouten (B1) in de voorziene openingen van de bodem (2). Duw vier houtendeugels (A) in de voorziene
openingen links en rechts van de bodem. Draai zes verbindingsbouten (B1) in de voorziene openingen van
het bodemprofiel (3). Draai vier verbindingsbouten (B1) in de openingen van het tussenprofiel (7).
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

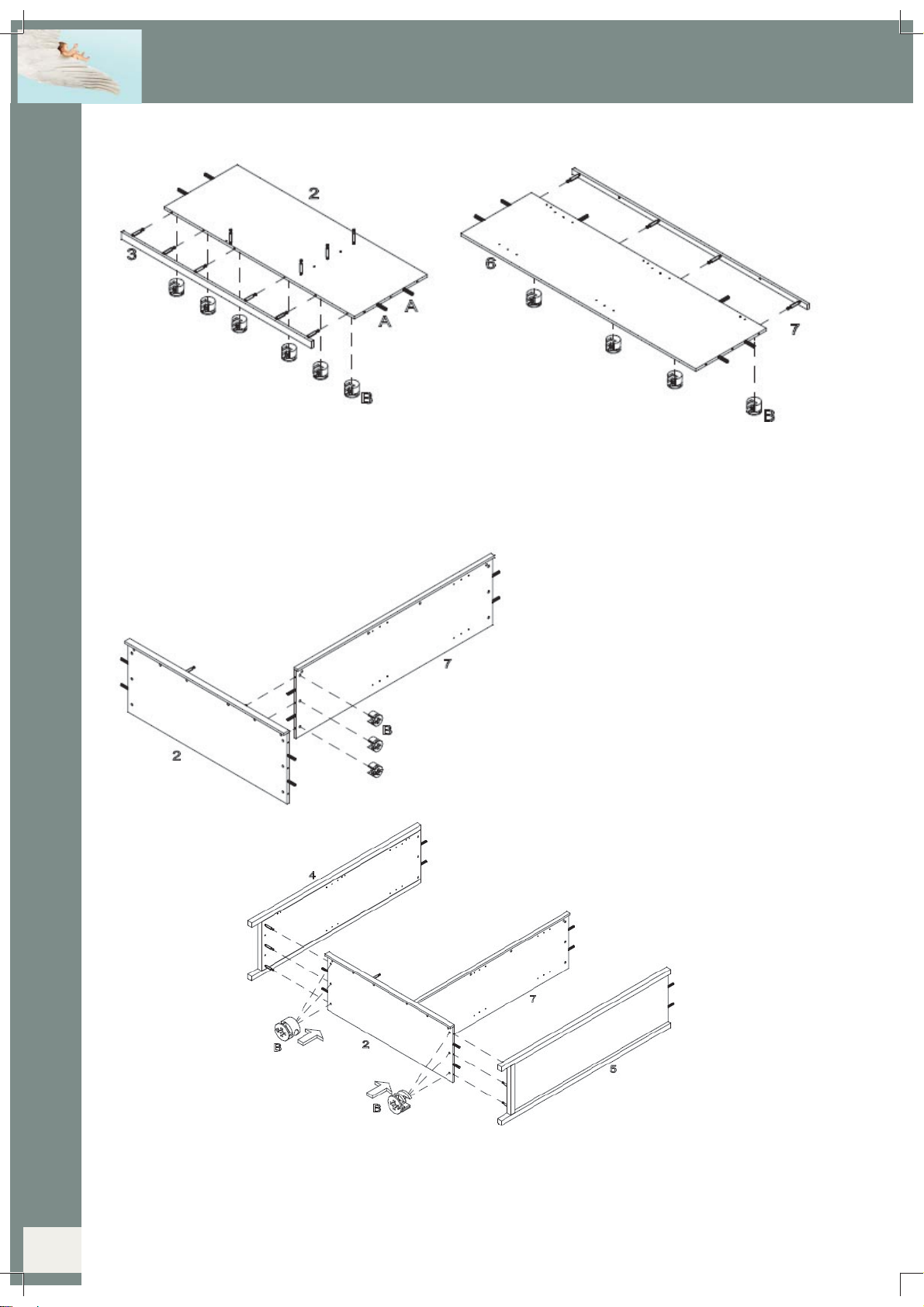

Stap 4 : Gebruik de bodem 2, zijn profiel 3, de tussenzijde 6, haar profiel 7en tien excentrieken B
Duw zes excentrieken (B) in de voorziene openingen onderaan de bodem (2). Duw het bodemprofiel (3) met zijn
verbindingsbouten in de voorziene gaten van de bodem en draai de excentrieken dicht. Duw vier excentrieken
(B) in de voorziene openingen van de tussenzijde (6). Duw het tussenprofiel (7) met zijn verbindingsbouten in de
voorziene gaten vooraan de zijde en draai de excentrieken dicht.
Stap 6 : Gebruik de eindzijden van stap 2en de onderdelen van stap 5en zes excentrieken B
Duw de bodem (2) met zijn houten deugels in de voorziene gaten en over de verbindingsbouten van de
zijkanten (4en 5). Duw de excentrieken (B) in de voorziene openingen onderaan de bodem (2/3) en draai
deze dicht.
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Stap 5 : Gebruik de onderdelen van stap 4en drie
excentrieken B
Duw drie excentrieken (B) in de voorziene openin-
gen onderaan de tussenzijde (6). Duw de tussen-
zijde met zijn houten deugels in de voorziene ga-
ten van de bodem en over de verbindingsbouten.
Draai de excentrieken dicht.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
Stap 8 : Gebruik de onderdelen van stap 7, de ruggen 14, het verbindingsprofiel 15, de resterende schroe-
ven E en de verbindingspluggen H
Verbind twee ruggen (14) met de pluggen (H) en schroef deze vast. Duw de ruggen in de gleuven van het
verbindingsprofiel (15) en leg het geheel op de achterzijde van de kast. Schroef de ruggen vast met de
houtschroeven (E).
7
Stap 7 : Gebruik de top 1, de onderdelen van stap 6, het tussenprofiel 8, twee houten deugels Aen elf
excentrieken B
Duw twee houten deugels (A) in de voorziene openingen onder- en bovenaan het tussenprofiel (8). Plaats
twee excentrieken (B) in de voorziene openingen onder- en bovenaan het tussenprofiel. Duw het tussen-
profiel over de verbindingsbout en met zijn houten deugel in de opening van de bodem. Hou vast. Plaats
negen excentrieken (B) in de voorziene openingen bovenaan alle zijden. Duw nu het bovenblad (1) met
zijn verbindingsbouten in de gaten en over de houten deugels van de zijkanten en het tussenprofiel. Draai
nu alle excentrieken dicht.
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]

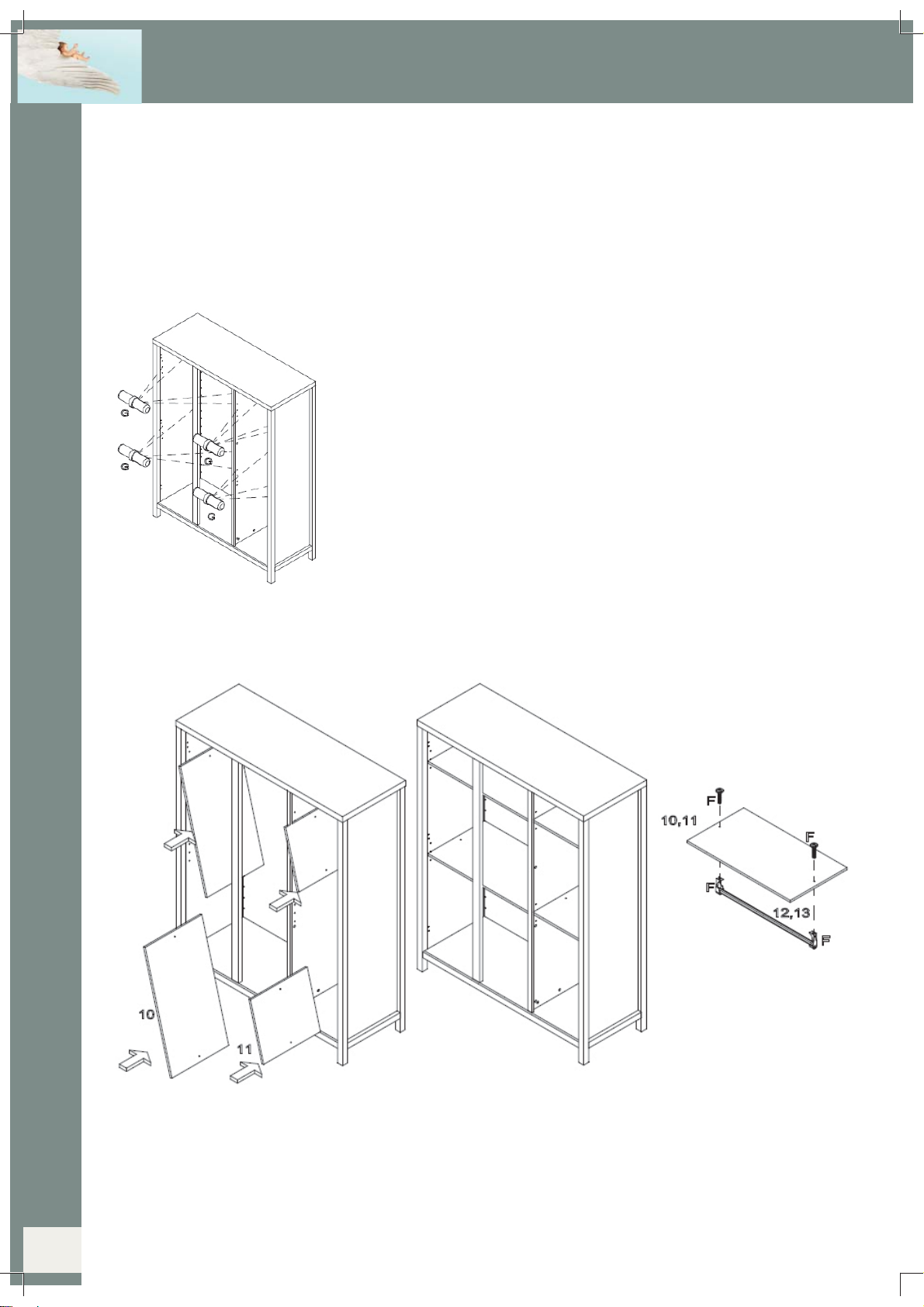

Stap 10 : Gebruik de onderdelen van stap 9, de vier legplanken 10 en 11, de acht kleerroedehouders F, de twee
lange kleerstangen 12 en de twee korte 13
Plaats de kleerstangen (12 en 13) tussen hun houders (F). Schroef de vijzen los van de houders. Plaats de kleer-
stangen voor de voorziene openingen onderaan de leggers (10 en 11). Steek de schroeven door de openingen
bovenaan de leggers en schroef ze vast in de houders. Plaats de leggers in de kast en op de boorddragers (G).
8
Stap 9 : Gebruik de onderdelen van stap 8en zestien boorddragers G
Duw vier boordragers (G) per legplank in de voorziene openingen en dit op
gelijke hoogte in de zijkanten van de kast.
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 11 : Gebruik de onderdelen van stap 1 en 10
Plaats de deuren met hun scharnieren op de scharnierplaatjes en schroef deze vast met de voorziene
schroeven. De scharnieren zijn regelbaar links en rechts, in de diepte en de hoogte.
9
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
USAGE
Assemblez l’armoire suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trou-
vent en bon état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient
blesser l’enfant ou accrocher ses vêtements (cordons, colliers ou rubans pour sucettes),
qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tor-
dues ou manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de
forte chaleur, tels que des chauffages électriques, au gaz etc. à proximité immédiate de
l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans élé-
ments toxiques, dilué dans de l’eau tiède.
www.quax.eu [email protected]
10
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 147x56x190H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Inclusif : deux étagères mobiles avec tringle par compartiment
Coloris disponibles (xx) : 14 Milk, 17 Tartufo, 19 Grisato et 21 Nebbiao
Poids net : 96 kg
Garantie
Cet armoire bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
11
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
12
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
4. Montage de l’armoire
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 1 : Utilisez les trois portes 9, neuf charnières C, trois freins de portes C1 et dix-huit vis à bois E
Insérez les charnières (C) dans les ouvertures prévues des portes (9) et fixez-les avec les vis à bois (E).
Poussez un frein sur la charnière centrale de chaque porte (C1).
Etape 2 : Utilisez les deux côtés 4 et 5, le côté intermédiaire 6,neuf plaquettes de charnières D, dix che-
villes en bois Aet six boulons de raccord B1
Placez les plaquettes de charnières (D) sur les ouvertures prévues des côtés (4 et 5) et celles du côté
intermédiaire (6). Fixez-les avec les vis à bois prévus. Poussez deux chevilles en bois (A) dans les ouver-
tures prévues en haut des côtés. Poussez deux chevilles en bois (A) dans les ouvertures en haut et bas du
côté intermédiaire (6) et deux à l’arrière. Fixez trois boulons de raccord (B1) dans les ouvertures prévues
en bas des côtés
Etape 3 : Utilisez le plateau 1, le profil intermédiaire 7, le fond 2, le profil du fond 3, vingt-quatre boulons
de raccord B1 et quatre chevilles en bois A
Fixez dix boulons de raccord (B1) dans les ouvertures prévues du top (1). Fixez quatre boulons de raccord
(B1) dans les ouvertures du fond (2). Poussez quatre chevilles en bois (A) dans les ouvertures prévues
à gauche et à droite du fond. Fixez six boulons de raccord (B1) dans les ouvertures du profil du fond (3).
Fixez quatre boulons de raccord (B1) dans les ouvertures prévues du profil intermédiaire (7).

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 4 : Utilisez le fond 2, son profil 3, le côté intermédiaire 6, son profil 7et dix excentriques B
Poussez six excentriques (B) dans les ouvertures prévues en bas du fond (2). Poussez le profil du fond (3) avec
ses boulons de raccord dans les ouvertures prévues du fond et serrez les excentriques. Poussez quatre excen-
triques (B) dans les ouvertures prévues du côté intermédiaire (6). Poussez le profil intermédiaire (7) avec ses
boulons de raccord dans les ouvertures à l’avant du côté et serrez les excentriques.
Stap 6 : Utilisez les côtés terminaux de l’étape 2, les pièces de l’étape 5et six excentriques B
Poussez le fond (2) avec ses chevilles en bois dans les ouvertures prévues et à travers les boulons de
raccord des côtés (4et 5). Insérez les excentriques (B) dans les ouvertures prévues en bas du fond (2/3)
et serrez-les.
Etape 5 : Utilisez les pièces de l’étape 4et trois
excentriques B
Poussez trois excentriques (B) dans les ouver-
tures prévues en bas du côté intermédiaire (6).
Poussez le côté intermédiaire avec ses chevilles
en bois dans les ouvertures du fond et à travers
les boulons de raccord. Serrez les excentriques.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 8 : Utilisez les pièces de l’étape 7, les dos 14, le profil de raccord 15, le solde des vis à bois E et
les profil de fixation H
Connectez deux dos (14) avec les plaquettes de fixation (H) et fixez-les. Glissez les dos dans les rainures
du profil de raccord (15) et placez l’ensemble sur l’arrière de l’armoire. Fixez les dos avec les vis à bois (E).
Etape 7 : Utilisez le plateau 1, les pièces de l’étapes 6, le profil intermédiaire 8, deux chevilles en bois A
et onze excentriques B
Poussez deux chevilles en bois (A) dans les ouvertures prévues en haut et en bas du profil intermédiaire
(5). Insérez deux excentriques (B) dans les ouvertures prévues en haut et en bas du profil intermédiaire.
Poussez le profil à travers le boulon de raccord et avec sa cheville en bois dans l’ouverture du fond. Tenez
le profil. Insérez neuf excentriques (B) dans les ouvertures prévues en haut des côtés. Poussez le plateau
(1) avec ses boulons de raccord dans les ouvertures et à travers les chevilles en bois des côtés et du profil
intermédiaire. Serrez maintenant les excentriques.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 10 : Utilisez les pièces de l’étape 9, les quatres étagères 10 et 11, les huit supports de tringle F, les deux
long tringles 12 et les deux tringles courts 13
Placer les tringles (12 et 13) entre leurs supports (F). Dévissez les vis des supports. Placer les tringles devant
les ouvertures prévues en bas des étagères (10 et 11). Insérez les vis dans les trous sur le dessus des étagères
et fixez-les dans les supports. Insérez les étagères dans l’armoire et sur leurs supports (G)..
Etape 9 : Utilisez les pièces de l’étape 8et seize supports d’étagères G
Poussez quatre supports d’étagères (G) par étagère dans les ouvertures
prévues des côtés et ceci à la même hauteur.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 11 : Utilisez les pièces des étapes 1 et 10
Placez les portes avec leurs charnières sur les plaquettes et fixez-les avec les vis fournies. Les charnières
sont réglables vers la gauche et la droite, en profondeur et en hauteur.

Quax®
First dreams
First steps
BENUTZUNG
Bauen sie die Schrankwand zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schrankwand.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
das Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Schrankwand regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller
oder beim Vertriebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle,
wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmit-
tel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
18
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
1. Warnungen
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 147x56x190H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack
Einbegriffen : mit zwei mobile Einlegeböden mit Kleiderstange pro Fach
Verfügbare Farben (xx) : 14 Milk, 17 Tartufo, 19 Grisato und 21 Nebbia
Nettogewicht : 96 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
19
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
20
STRIPES 54 04 25xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
