QU-AX MY HOME 0101D001 User manual

MY HOME 0101D001
Quax
®
Be Inspired
Lit avec liberté de confi guration
Bed with freedom of confi guration
Bed met vrijheid van confi guratie
Bett mit Gestaltungsfreiheit
Handboek
Pagina 2
V1.01 Jun 2019
Manuel
Page 10
Bauanleitung
Seite 18
Manual
Page 26
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Het is belangrijk de bedbodem goed vast te maken aan de bedstructuur
Il est important que le sommier soit bien fi xé à la structure du lit
Es ist wichtig dass den Boden gut an den Bettstruktur befestigt ist
It is important to attach the mattress support to the structure of the bed

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat bevinden,
goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen met
zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor ophanging betekent. Controleer alle
verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststelling
ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasverwarming enz.,
om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen en
met warm water.
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
2

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MY HOME 0101D001
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN 1725:1988.
Productinformatie
Afmetingen van het gemonteerde bed : 206x97x150H cm
Aanbevolen afmeting voor de matras : 200x90 cm
Structuur : massief dennenhout
Afwerking : vernis getest op EN 71-3.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 34 kg
Twee versies in één product
3

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

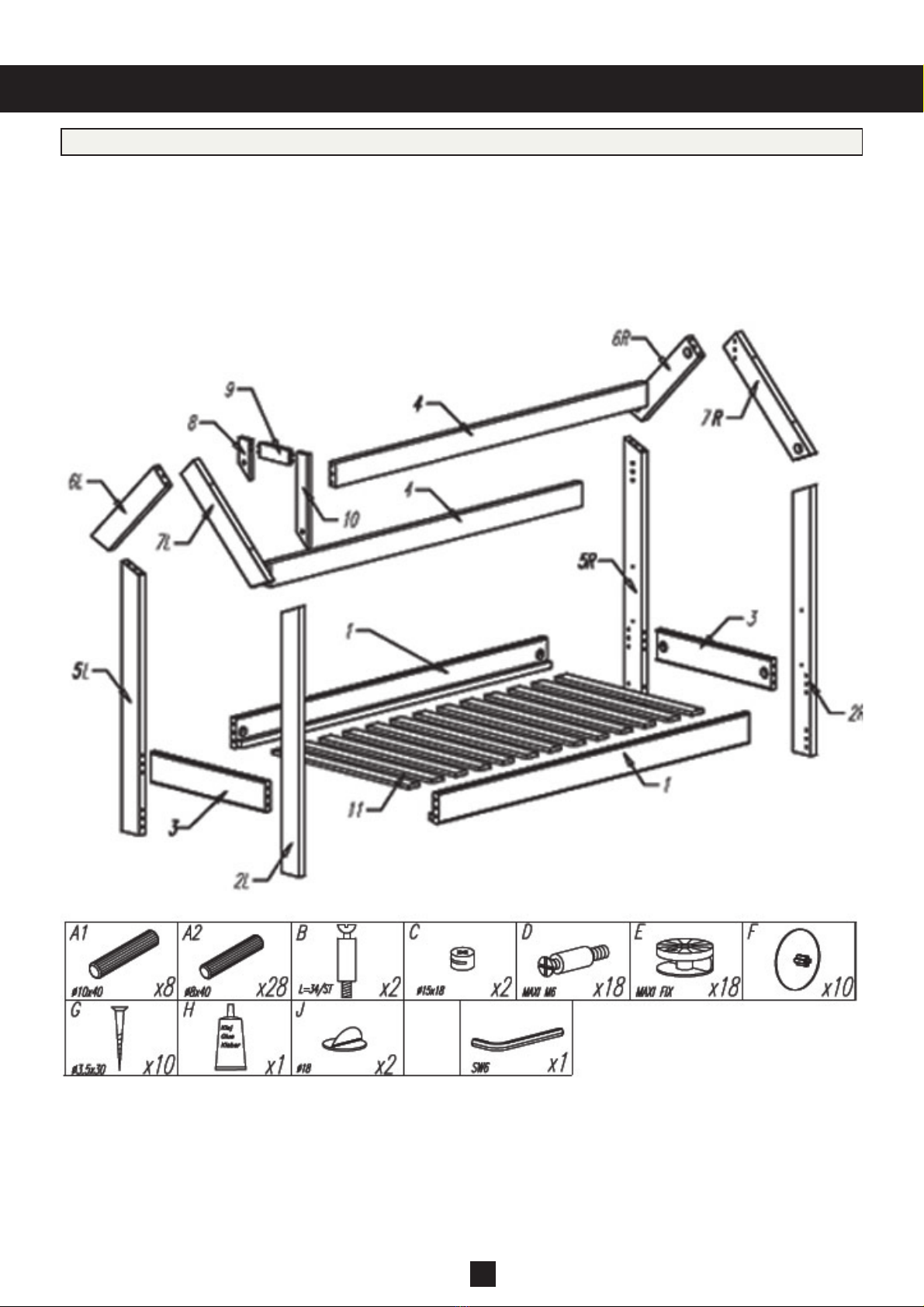

3. Onderdelen
4

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MY HOME 0101D001

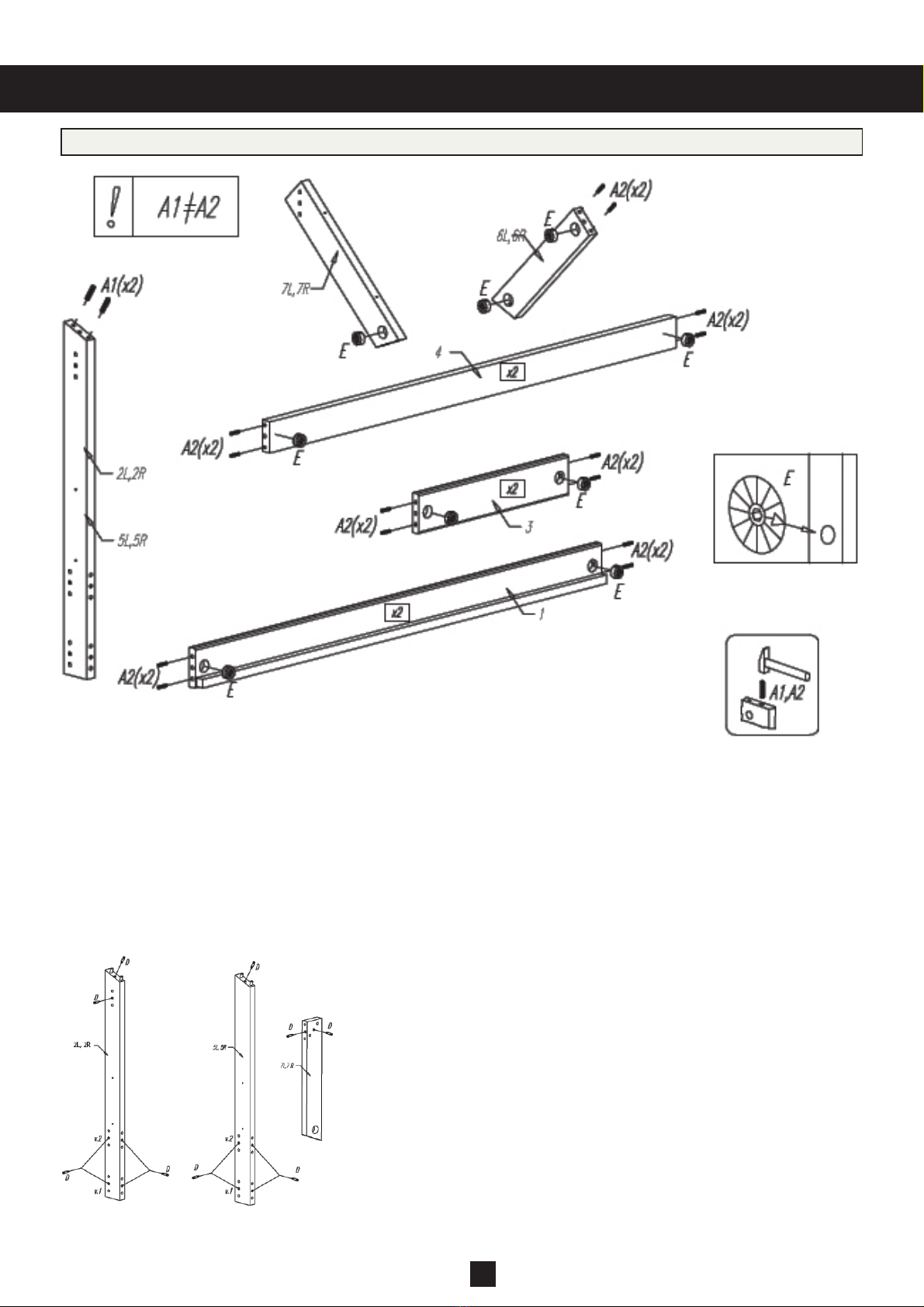

4. Het in elkaar zetten van het bed
Stap 4.1 : Gebruik beide onderste dwarsbalken 1, beide bovenste dwarsbalken 4, beide zijdelingse dwarsbalken 3, beide
voorste dakspanten 7L en 7R, beide achterste dakspanten 6L en 6R, beide voorste staanders 2L en 2R, beide achterste
staanders 5L en 5R, acht houten drevels A1, achtentwintig houten drevels A2 en achttien Maxifi xen E
Duw twee houten drevels (A1) in de buitenste boringen bovenaan de staanders (2L, 2R, 5L en 5R). Duw twee houten
drevels (A2) in de boringen op ieder uiteinde van de dwarsbalken (1 en 4). Duw twee houten drevels (A2) in de boringen
op ieder uiteinde van de zijdelingse dwarsbalken (3). Duw twee houten drevels (A2) in de boringen bovenaan de dak-
spanten (6L en 6R). Duw een maxifi x (E) in de boringen op de uiteinden aan de binnenkant van de dwarsbalken (1 en
4). Duw een maxifi x (E) in de boringen op de uiteinden aan de binnenkant van de zijdelingse dwarsbalken (3). Duw een
maxifi x (E) in de boringen op de uiteinden aan de binnenkant van de dakspanten (6L en 6R). Duw een maxifi x (E) in de
boring op het uiteinde onderaan de binnenkant van de dakspanten (7L en 7R).
Stap 4.2 : Gebruik van stap 4.1 beide voorste staanders 2L en 2R, beide
achterste staanders 5L en 5R, beide voorste dakspanten 7L en 7R, en
achttien verbindingsbouten D
Draai twee verbindingsbouten (D) vast in de centrale boringen bovenaan de
staanders (2L en 2R). Draai een verbindingsbout (D) vast in de centrale bo-
ringen bovenaan de staanders (5L en 5R). Kies nu voor de matras op vloer-
hoogte (V1) of hogerop (V2). Voor versie 1 : Draai twee verbindingsbouten
(D) vast in de centrale boringen onderaan de staanders (2L, 2R, 5L en 5R).
Voor versie 2 : Draai twee verbindingsbouten (D) vast in de tweede rij centrale
boringen onderaan de staanders (2L, 2R, 5L en 5R). Draai twee verbindings-
bouten (D) vast in de centrale boringen bovenaan de dakspanten (7L en 7R).
5

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

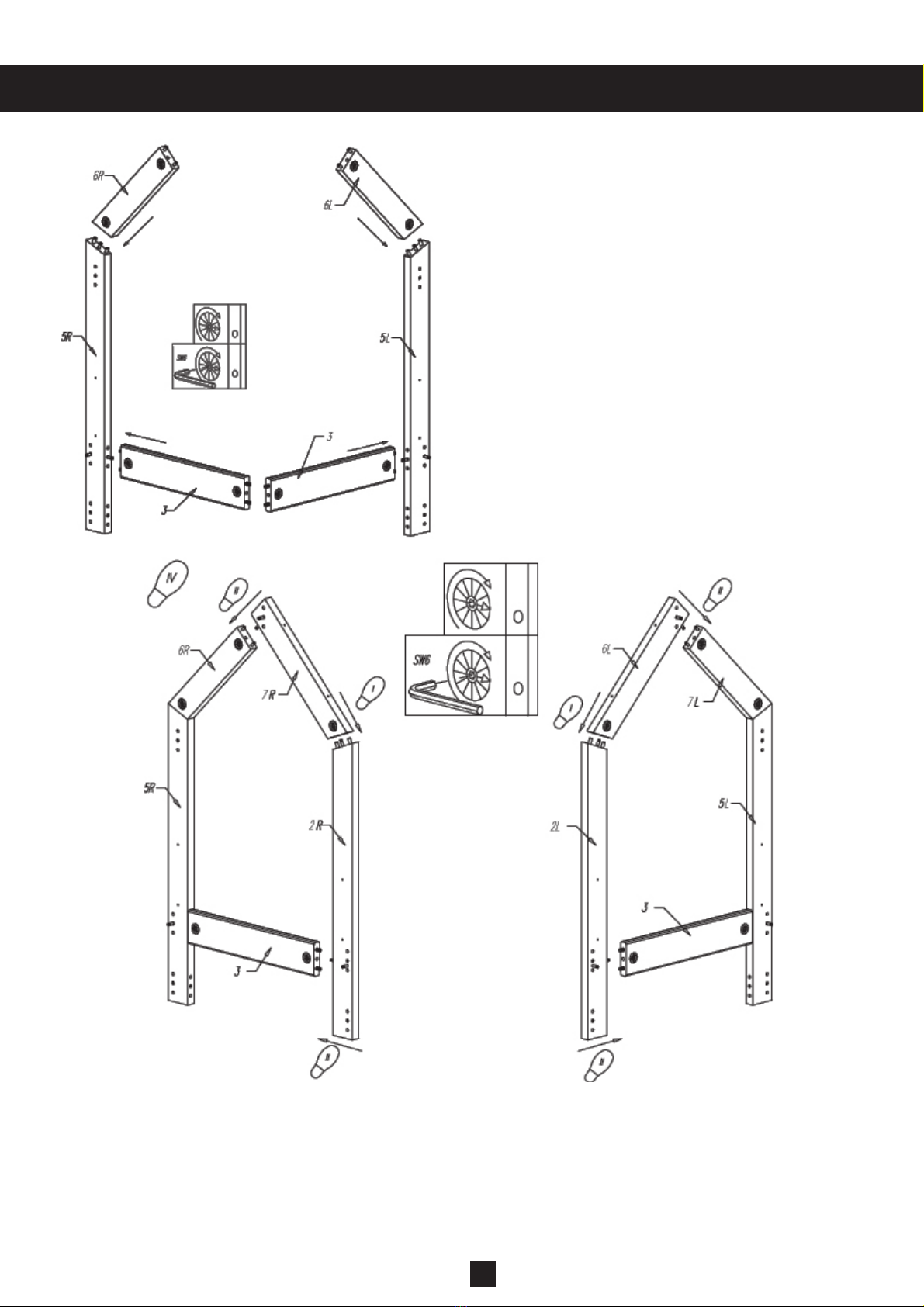

Stap 4.3 : Gebruik van stap 4.2 beide achterste staanders 5L
en 5R. Van stap 4.1 beide achterste dakspanten 6L en 6R en
beide zijdelingse dwarsbalken 3
Duw de dakspanten (6L en 6R) met hun boringen op de
houten drevels en de verbindingsbouten van de staanders
(5L en 5R) en draai de maxifi xen vast. Duw de zijdelingse
dwarsbalken (3) met hun houten drevels in de boringen en
over de verbindingsbouten van de staanders en draai de
maxifi xen vast.
Stap 4.4 : Gebruik van stap 4.2 beide voorste staanders 2L en 2R en beide voorste dakspanten 7L en 7R. Evenals de
onderdelen van stap 4.3
Duw de dakspanten (2L en 2R) met hun boringen op de houten drevels en de verbindingsbouten van de staanders (2L
en 2R) en draai de maxifi xen vast. Duw deze staanders met hun verbindingsbouten in de gaten en over de houten dre-
vels van de achterste staanders en draai de maxifi xen vast.
6

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MY HOME 0101D001
Stap 4.5 : Gebruik van stap 4.1 de dwarsbalken 1 en 4 en de onderdelen van stap 4.4
Duw de dwarsbalken (1 en 4) met hun houten drevels in de boringen en over de verbindingsbouten van het linkse onder-
stel. Draai de maxifi xen vast. Duw het rechtse onderstel met zijn verbindngsbouten in de gaten en over de houten drevels
van de dwarsbalken. Draai de maxifi xen vast.
Stap 4.6 : Gebruik de onderdelen
van stap 4.5 en de twee verbin-
dingsbouten B.
Maak uw keuze (?) indien je de
schouw op de linker- of rechterkant
wil monteren. Draai vervolgens
beide verbindingsbouten (B) vast
in de voorziene boringen van de
gekozen kant.
7

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

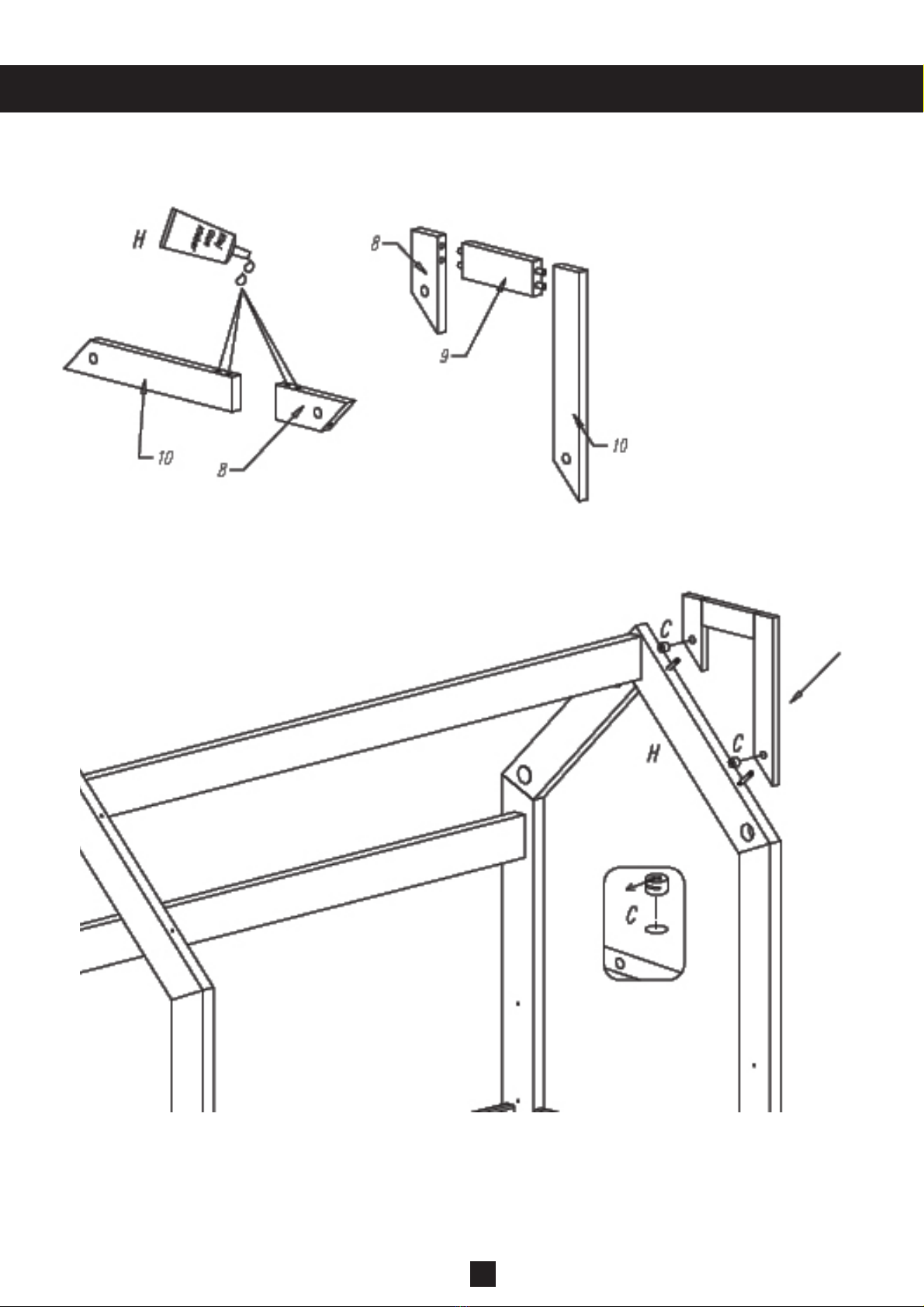

Stap 4.7 : Gebruik de staanders
8 en 10. Evenals de dwarsbalk
9 en de lijm H
Breng wat lijm (H) aan in de bo-
ringen van de staanders (8 en
10). Duw de dwarsbalk (9) met
zijn houten drevels in de gaten
van de staander (10). Duw de
staander (8) op de houten dre-
vels van de dwarsbalk.
Stap 4.8 : Gebruik het gemonteerde bed, de onderdelen van stap 4.7 en de twee minifi xen C
Duw de minifi xen (C) in de boringen aan de binnenkant van de schouw. Duw de schouw op de verbindingsbouten van
de dakspanten en draai de minifi xen vast.
8

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MY HOME 0101D001
Stap 4.9 : Gebruik het gemon-
teerde bed en de afdekappen F
Duw de afdekkappen (F) op de
maxifi xen van de bovenbouw.
Stap 4.10 : Gebruik de onderdelen van stap 4.9, het lattenrooster 11, de houtschroeven G en afdekkappen J.
Plaats het lattenrooster (11) op de steunprofi elen van de dwarsbalken (1). Duw de houtschroeven (G) door de boringen
in het lattenrooster en draai vast in de steunprofi elen. Kleef de afdekkappen (J) op de boringen met de minifi xen.
9

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifi ez jamais le design et le montage de ce lit.
1. AVERTISSEMENTS et UTILISATION
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
IMPORTANT : A CONSERVER POUR CONSULTA-
TIONULTÉRIEURE - A LIRE SOIGNEUSEMENT.
Mise en service : Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état, sont bien
serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester accroché par ses vête-
ments (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pendaison. Contrôlez tous les points de
jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si c’est le cas,
mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le fabricant ou le
distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauff age électrique, un
chauff age au gaz, etc., afi n d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants toxiques et de l’eau
chaude.
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
10

MY HOME 0101D001
2. Sécurité et données générales
Garantie
Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation
d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur le meuble même, les
cartons d’emballage ou bien sur ce manuel.
Info et Contact
Information générale
[email protected]
Vente
[email protected]
Service après vente
[email protected]
Sécurité
Ce lit ne doit pas répondre aux exigences de sécurité décrites dans la norme EN 1725:1988.
Information produit
Dimensions du lit assemblé : 206x97x150H cm
Taille recommandée du matelas : 200x90 cm
Structure : pin massif
Achèvement : vernis testé conformément à EN 71-3.
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids net : 34 kg
Deux versions dans un produit
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
11

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste des pièces détachées
12

MY HOME 0101D001
4. Montage du lit
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Etape 4.1 : Utilisez les deux traverses inférieures 1, les traverses supérieures 4, les deux traverses latérales 3, les deux
poutres avant 7L et 7R, les deux poutres arrière 6L et 6R, les deux montants avant 2L et 2R, les deux montants arrière
5L et 5R, huit chevilles en bois A1 et vingt-huit chevilles en bois A2 et dix-huit Maxifi x E
Poussez deux chevilles en bois (A1) dans les perçages extérieurs situés en haut des montants (2L, 2R, 5L et 5R). Pous-
sez deux chevilles en bois (A2) dans les trous à chaque extrémité des traverses (1 et 4). Enfoncez deux chevilles en bois
(A2) dans les trous à chaque extrémité des traverses latérales (3). Enfoncez deux chevilles en bois (A2) dans les trous
situés en haut des poutres (6L et 6R). Poussez un maxifi x (E) dans les perçages situés aux extrémités intérieures des
traverses (1 et 4). Poussez un maxifi x (E) dans les trous situés aux extrémités à l’intérieur des traverses latérales (3).
Poussez un maxifi x (E) dans les perçages situés aux extrémités intérieures des poutres (6L et 6R). Poussez un maxifi x
(E) dans le trou à l’extrémité inférieure des poutres (7L et 7R).
Etape 4.2 : Utilisez de l’étape 4.1 les deux montants avant 2L et 2R, les deux
montants arrière 5L et 5R, les deux poutres avant 7L et 7R et dix-huit boulons
de raccord D
Serrez deux boulons de raccord (D) dans les perçages centraux en haut des
montants (2L et 2R). Serrez un boulon de raccord (D) dans les trous centraux
au sommet des montants (5L et 5R). Choisissez maintenant la position du
matelas à la hauteur du sol (V1) ou à une hauteur supérieur (V2). Pour la
version 1 : Serrez deux boulons de raccord (D) dans les perçages centraux
en bas des montants (2L, 2R, 5L et 5R). Pour la version 2 : Serrez deux bou-
lons de raccord (D) dans la deuxième rangée de trous centraux en bas des
montants (2L, 2R, 5L et 5R). Serrez deux boulons de connexion (D) dans les
perçages centraux en haut des poutres (7L et 7R).
13

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Etape 4.3 : Utilisez de l’étape 4.2 les deux montants arrière
5L et 5R. De l’étape 4.1 les deux poutres arrière 6L et 6R et
les deux traverses latérales 3
Poussez les poutres (6L et 6R) avec leurs perçages sur les
chevilles en bois et les boulons de raccord des montants (5L
et 5R) et serrez les maxifi x. Poussez les traverses latérales
(3) avec leurs chevilles en bois dans les trous et à traverss
les boulons de raccord des montants et serrez les maxifi x.
Etape 4.4 : Utilisez les deux montants avant 2L et 2R et les deux poutres avant 7L et 7R de l’étape 4.2. Ainsi que les
pièces de l’étape 4.3
Poussez les poutres (2L et 2R) avec leurs trous sur les chevilles en bois et les boulons de raccord des montants (2L et
2R) et serrez les maxifi x. Poussez ces montants avec leurs boulons de raccord dans les trous et à travers les chevilles
en bois des montants arrière et serrez les maxifi x.
14

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Etape 4.5 : Utilisez de l’étape 4.1 les traverses 1 et 4 et les pièces de l’étape 4.4
Poussez les traverses (1 et 4) avec leurs chevilles en bois dans les trous et à travers les boulons de raccord du piètement
gauche. Serrez les maxifi x. Poussez le piètement droite avec ses boulons de raccord dans les perçages et à travers les
chevilles en bois des traverses. Serrer les maxifi x.
Etape 4.6 : Utilisez les pièces de
l’étape 4.5 et les deux boulons de
raccord B.
Faites votre choix (?) si vous
souhaitez monter la cheminée à
gauche ou à droite. Serrez ensuite
les deux boulons de raccord (B)
dans les perçages prévus du côté
choisi.
15

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Etape 4.7 : Utilisez les mon-
tants 8 et 10. Ainsi que la tra-
verse 9 et la colle H
Appliquez de la colle (H) dans
les perçages des montants
(8 et 10). Poussez la traverse
(9) avec ses chevilles en bois
dans les trous du montant (10).
Poussez le montant (8) sur les
chevilles en bois de la traverse.
Etape 4.8 : Utilisez le lit monté, les pièces de l’étape 4.7 et les deux minifi x C
Poussez les minifi x (C) dans les perçages situés à l’intérieur de la cheminée. Poussez la cheminée sur les boulons de
raccord des poutres et serrez les minifi x.
16

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Etape 4.9 : Utilisez le lit monté et
les capuchons F
Poussez les capuchons (F) sur les
maxifi x de la superstructure.
Etape 4.10 : Utilisez les pièces de l’étape 4.9, le sommier à lattes 11, les vis à bois G et les capuchons J.
Placez le sommier à lattes (11) sur les profi ls de support des traverses (1). Poussez les vis à bois (G) dans les perçages
du sommier et serrez-les dans les profi ls. Coller les capuchons (J) sur les trous avec les minifi x.
17

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
1. WARNUNGEN und GEBRAUCH
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befi nden, gut angedreht
sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es mit der Kleidung hängen
bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kontrollieren
Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile. Bei
Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertriebsgesell-
schaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der elektrisch-
en Heizung, Gasheizung usw. aus.
Pfl ege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bestandteile
und mit warmem Wasser.
Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.
Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.
Diese Zusammenbau wird besser mit zwei Personen durchgeführt.
Langsamer Arbeiten und die Zufriedenheit wird besser.
18

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MY HOME 0101D001
2. Sicherheit und Allgemeine Information
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels Vorzeigung
einer Einkaufsnachweis, die Nummer der Produktion und das Datum erwähnt auf das Möbel selbst,
der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Allgemeine Informationen
[email protected]
Verkauf
[email protected]
Kundendienst
[email protected]
Sicherheit
Dieses Bett darf den im Standard EN 1725:1988 beschriebenen Sicherheitsvorschriften nicht
entsprichen.
Productinformation
Abmessungen des montierten Bett : 206x97x150H cm
Empfohlene Größe der Matratze : 200x90 cm
Struktur : massive Kiefer
Endbearbeitung: Firnis geprüft auf EN 71-3.
Verfügbare Farben (xx) : check www.quaxpro.eu
Nettogewicht : 34 kg
Zwei Versionen in einem Produkt
19

MY HOME 0101D001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste der Teile
20
