TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
TRENDY 54 04 46xx
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 110x52x198H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Uitgerust met zes mobiele leggers en een kleerhanger
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 101 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

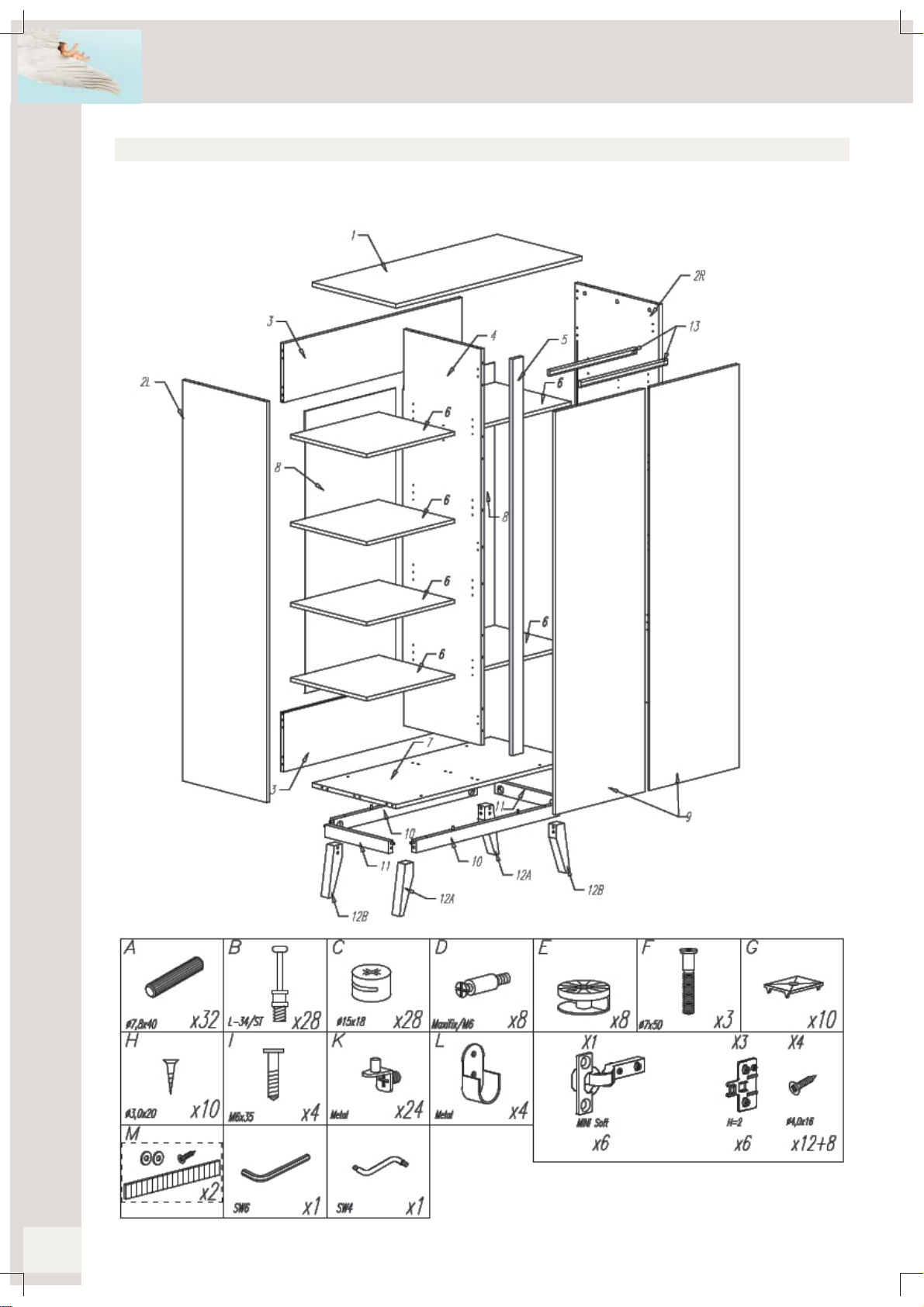

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
TRENDY 54 04 46xx

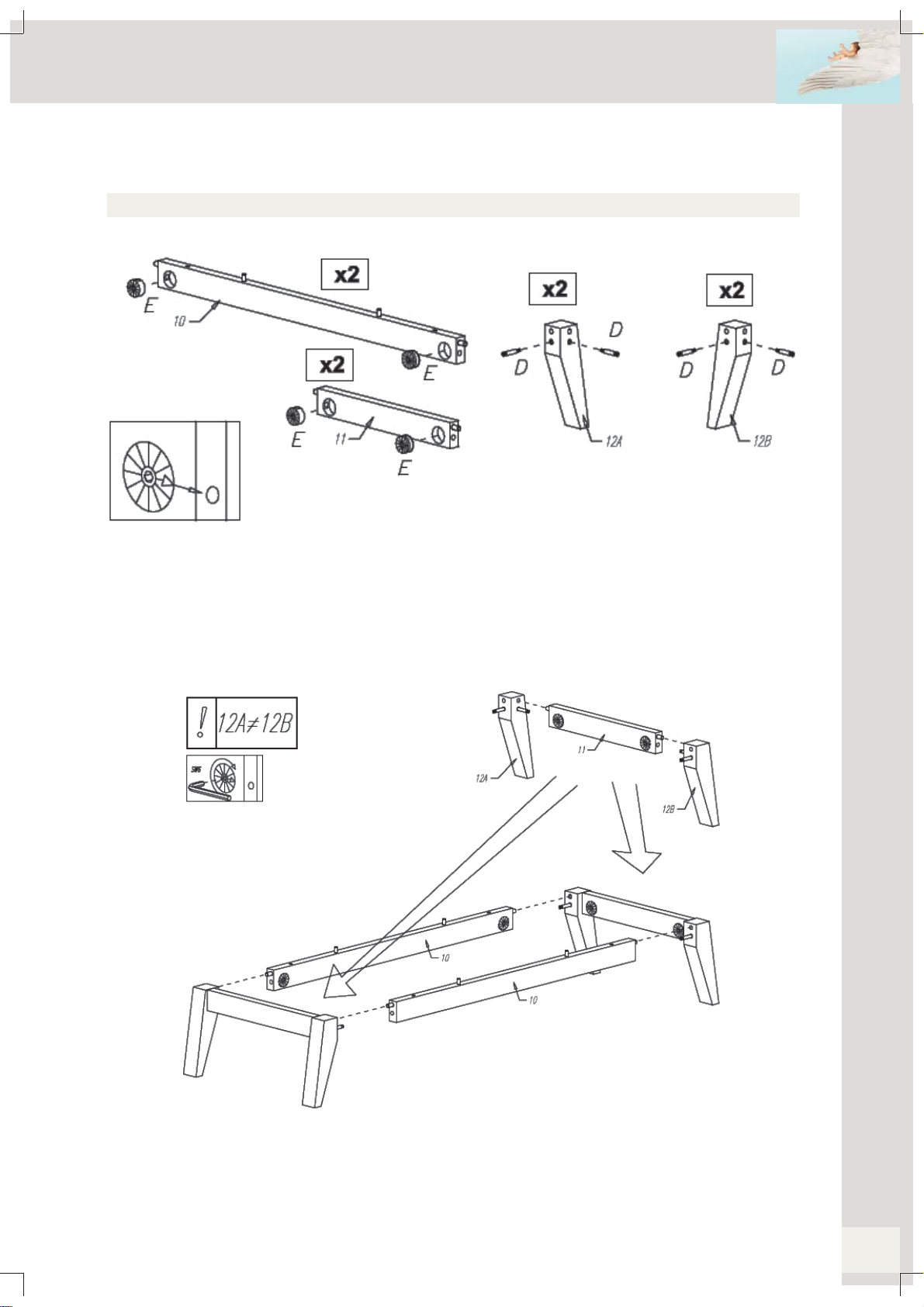

Stap 1 : Gebruik beide lange dwarsbalken 10, beide korte dwarsbalken 11, acht excentrieken E, beide
voorste poten 12A, beide achterste poten 12B en acht verbindingsbouten D
Duw twee excentrieken (E) in de voorziene boringen aan de binnenkant van de lange dwarsbalken (10) en
de korte dwarsbalken (11). Draai twee verbindingsbouten (D) vast in de voorziene boringen aan de binnen-
kant van de poten (12A en 12B).
Stap 2 : Gebruik de onderdelen van stap 1
Duw een voor- (12A) en een achterpoot (12B) met zijn verbindingsbouten in de voorziene boringen en
over de houten deugels van de korte dwarsbalken (11). Draai de excentrieken vast. Duw een pootonder-
stel met zijn verbindingsbouten in de voorziene boringen en over de houten deugels van de lange dwars-
balken (10). Draai de excentrieken vast. Herhaal met het ander pootonderstel.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
TRENDY 54 04 46xx

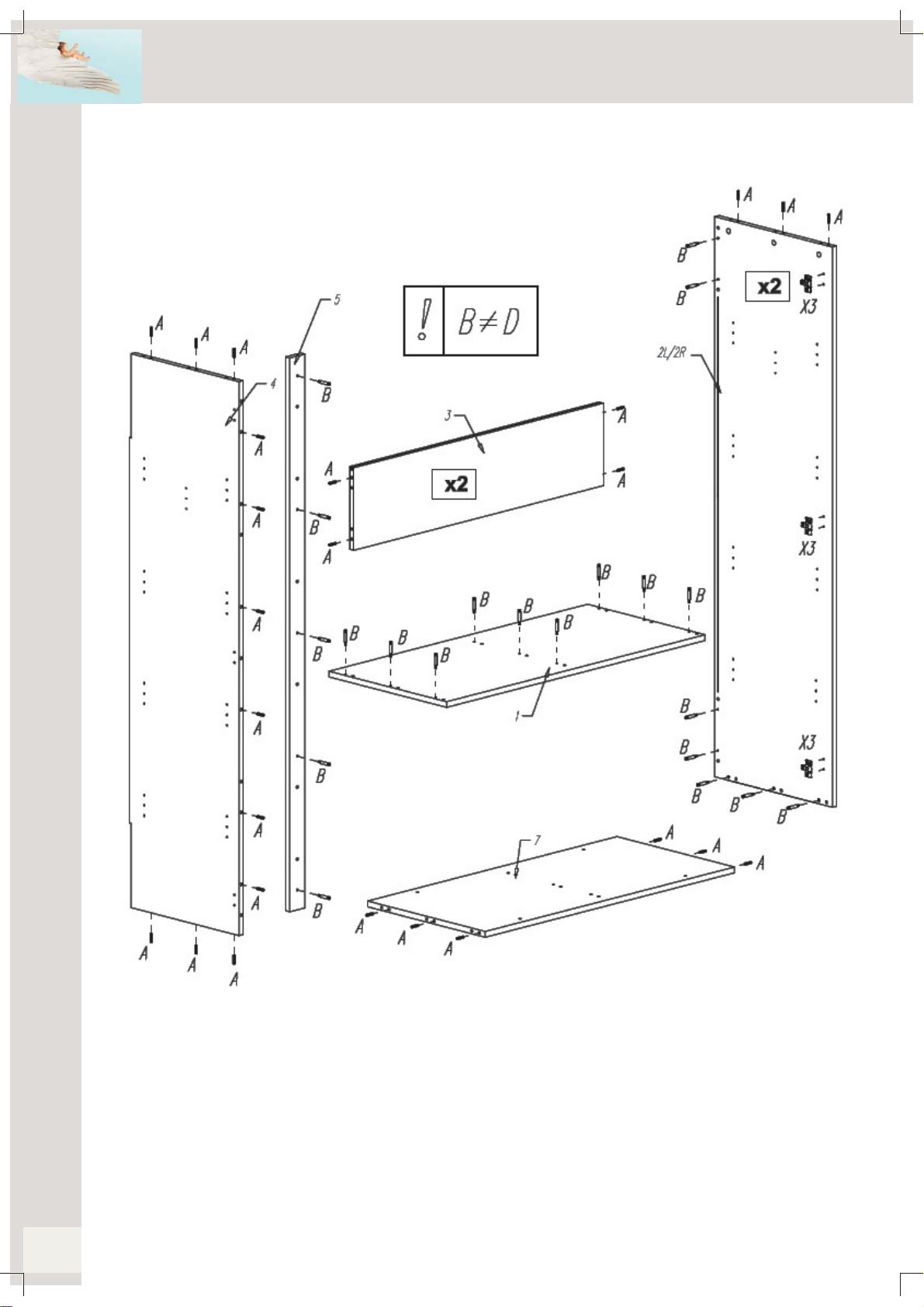

Stap 3 : Gebruik het bovenblad 1, de bodem 7, de eindzijden 2L en 2R, de tussenzijde 4, het tussenprofiel
5, beide rugprofielen 3, achtentwintig verbindingsbouten B, tweeëndertig houten deugels Aen zes scharnier-
plaatjes X3
Draai negen verbindingsbouten (B) vast in de boringen aan de onderkant van het bovenblad (1). Duw zes houten
deugels (A) in de voorziene openingen op de uiteinden van de bodem (7). Draai vijf verbindingsbouten (B) vast in
de boringen op de binnenkant van het tussenprofiel (5). Duw twaalf houten deugels (A) in de voorziene openin-
gen op de uiteinden van de tussenzijde (4). Duw drie houten deugels (A) in de voorziene openingen bovenaan
de eindzijden (2L en 2R). Draai zeven verbindingsbouten (B) vast in de boringen aan de binnenkant van de eind-
zijden. Duw vier houten deugels (A) in de voorziene openingen op de uiteinden van de rugprofielen (3). Duw de
scharnierplaatjes (X3) in de voorziene boringen vooraan de eindzijden.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Stap 4 : Gebruik de onderdelen van stap
3, de beide ruggen 8 en veertien excen-
trieken C
Duw de zes excentrieken (C) in de borin-
gen onderaan de bodem (7). Duw vier ex-
centrieken (C) in de boringen achteraan
de rugprofielen (3). Duw de linker eind-
zijde (2L) met zijn verbindingsbouten in
de boringen en over de houten deugels
van de bodem (7). Span de excentrie-
ken aan. Duw een rugprofiel (3) met zijn
houten deugels in de boringen en over
de verbindingsbouten van de eindzijde.
Span de excentrieken aan. Plaats beide
ruggen (8) in de gleuven van het rugpro-
fiel en de eindzijde. Plaats een rugprofiel
(3) bovenop de ruggen en duw het profiel
met zijn houten deugels in de boringen
en over de verbindingsbouten van de ein-
dzijde. Span de excentrieken aan. Duw
de rechtereindzijde (2R) met zijn verbin-
dingsbouten in de boringen en over de
houten deugels van de bodem en rugpro-
fielen. Span de excentrieken aan.
Stap 5 : Gebruik de onderdelen van stap 4, de
tussenzijde 4 van stap 3en drie houtschroeven F
Duw de tussenzijde (4) met zijn houten deugels
in de voorziene boringen van de bodem (7). Duw
de houtschroeven (F) door de voorziene borin-
gen van de bodem en draai ze vast in de tussen-
zijde. Hou de tussenzijde vast.
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

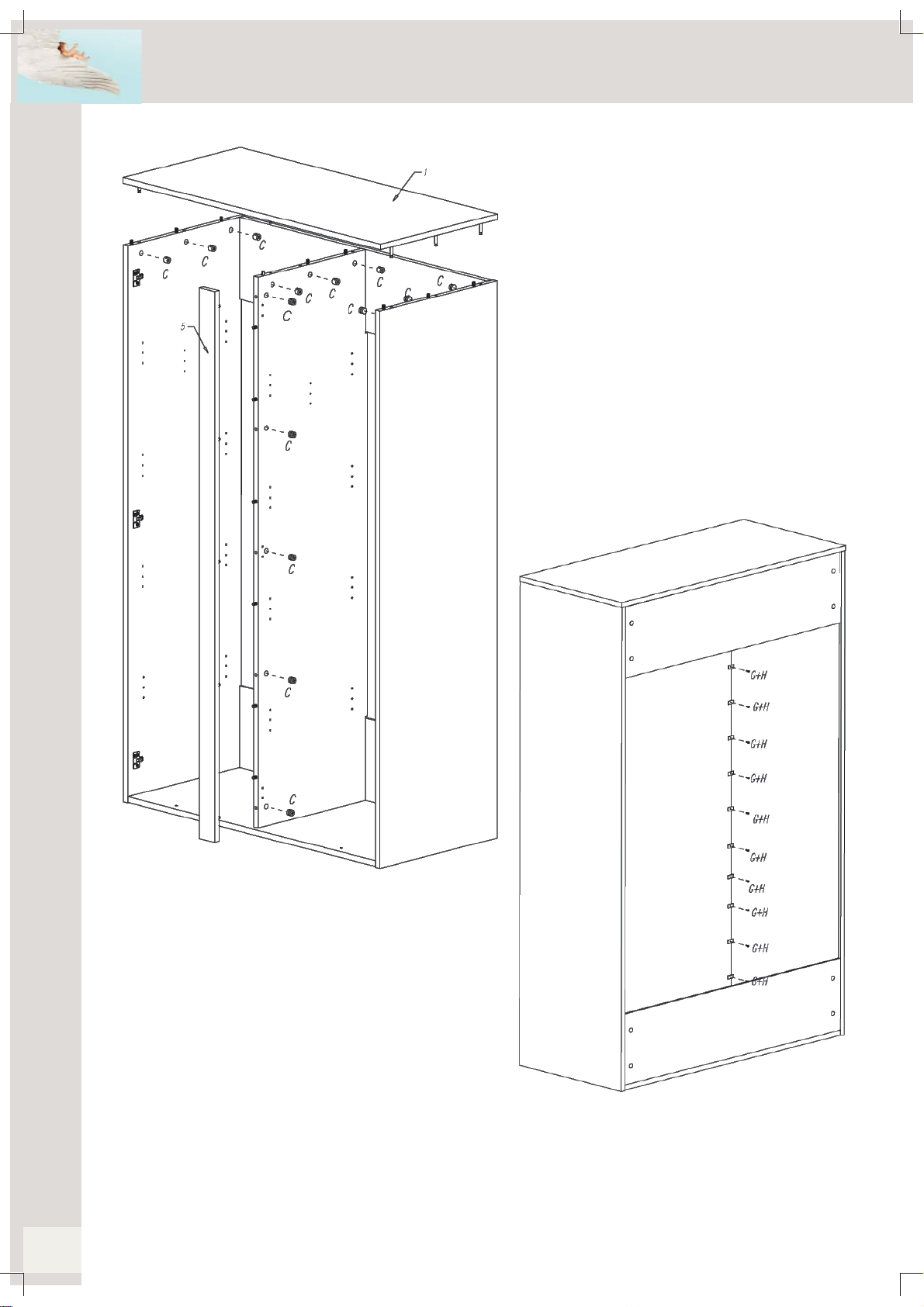

Stap 6 : Gebruik de onderdelen van stap 5, het bovenblad 1
en het tussenprofiel 5van stap 3en veertien excentrieken C
Duw drie excentrieken (C) in de boringen bovenaan de
eind-zijden (2L en 2R). Duw acht excentrieken (C) in de bo-
ringen aan de binnenkant van de tussenzijde (4). Duw het
tussenprofiel (5) met zijn verbindingsbouten in de boringen
en over de houten deugels van de tussenzijde. Span de
excentrieken aan. Duw het bovenblad (1) met zijn verbin-
dingsbouten in de boringen en over de houten deugels van
de zijden. Span de excentrieken aan.
TRENDY 54 04 46xx
Stap 7 : Gebruik de onderdelen van stap 6, tien
verbindingshaken Gen tien houtschroeven H
Duw de verbindingshaken (G) op de rugpanelen
(8). Duw de houtschroeven (H) door de gaten van
de verbindingshaken en draai ze vast in de tus-
senzijde.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 8 : Gebruik de onderdelen van stap 2en 7en vier houtschroeven I
Duw de bovenbouw op de houten deugels van het onderstel. Duw de houtschroeven (I) door de voorziene
boringen van de bodem en draai vast in het onderstel.
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

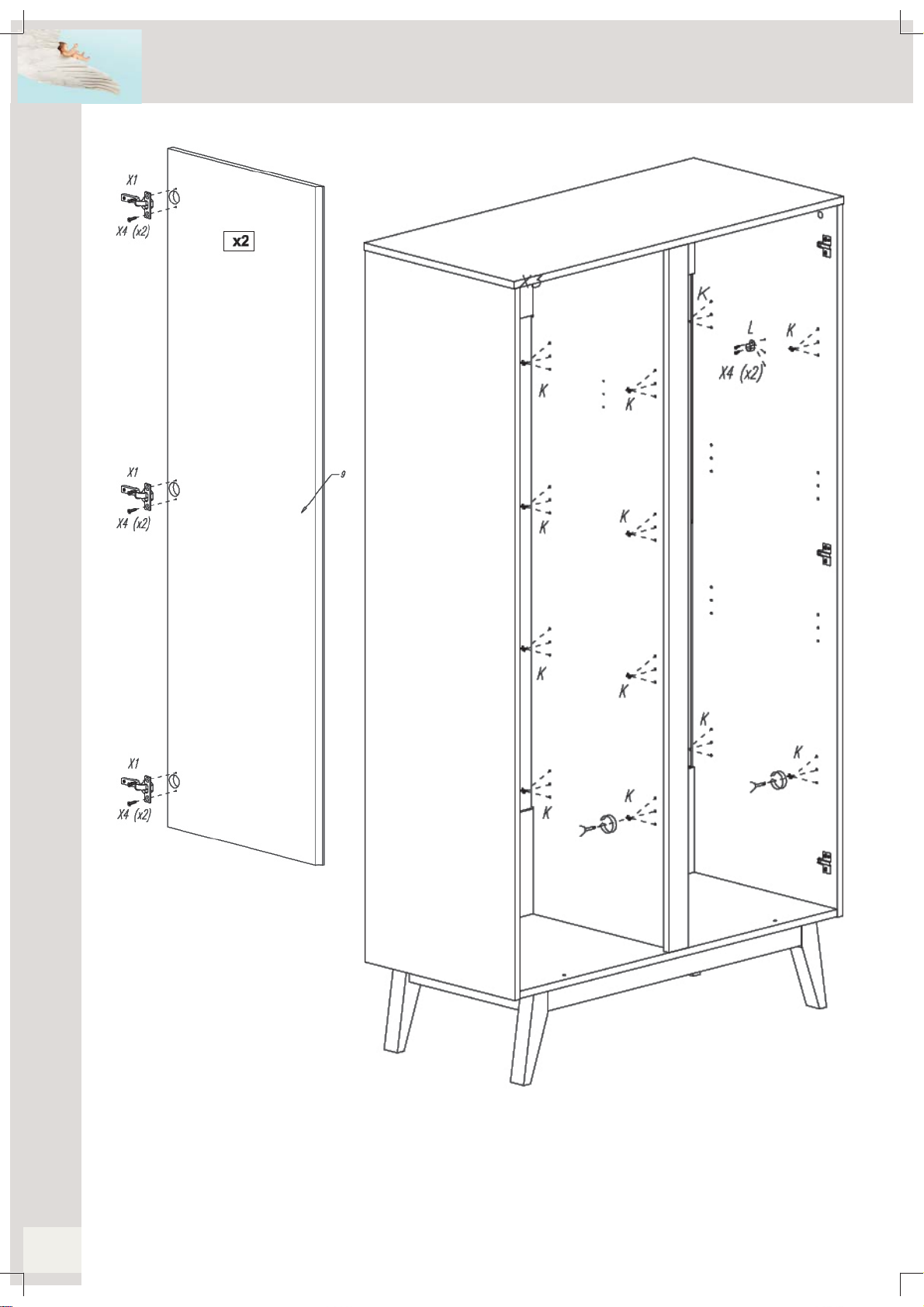

Stap 9 : Gebruik beide deuren 9,
zes scharnieren X1 en twaalf hout-
schroeven X4
Duw de scharnieren (X1) in de
voorziene boringen van de deuren
(9) en draai vast met twee hout-
schroeven (X4).
Stap 10 : Gebruik de onderdelen van stap 8, beide kleerroedehouders L,
twaalf legboordhouders Ken vier houtschroeven X4
Bevestig beide kleerroedehouders (L) door middel van vier houtschroe-
ven (X4). Duw de legboordhouders (K) in de voorziene boringen aan de
binnenkant van de zijden. (Zes posities naar keuze, maar plaats ze op
eenzelfde hoogte).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Stap 11 : Gebruik de onderdelen van stap 9en 10
Schuif de deuren met de scharnieren op de scharnier-
plaatjes en draai ze vast met de voorziene schroeven.
De scharnieren zijn in drie richtingen regelbaar.
Stap 12 : Gebruik de onderdelen van stap 11, de
zes leggers 6en de kleerroede 13
Plaats de legplanken (6) en de kleerroede (13) op
hun respectievelijke dragers.
Stap 13 : Gebruik de onderdelen van stap 12 en twee stuks muurbevestigingsbeslag M
De voorziene schroeven zijn bedoeld om het beslag aan de kast te bevestigen. Kontroleer uw muur en
gebruik aangepaste muurbouten te verkrijgen in de gespecialiseerde detailhandel. Schroef met deze bout
de lip vast in de muur (2). Bevestig vervolgens de lip op de kast (4).

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 110x52x198H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis de six étagères et d’un tringle
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 101 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 1 : Utilisez les deux traverses longues 10, les deux traverses courtes 11, huit excentriques E, les
deux pieds avant 12A et les deux pieds arrière 12B et huit boulons de raccord D
Poussez deux excentriques (E) dans les perçages prévus à l’intérieur des longues barres transversales
(10) et les traverses courtes (11). Fixez deux boulons de raccord (D) dans les perçages à l’intérieur des
pieds (12A et 12B).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez un pied avant (12A) et arrière (12B) avec ses boulons de raccord dans les trous et à travers les
chevilles en bois des traverses courtes (11). Serrez les excentriques. Poussez un piètement avec ses
boulons de raccord dans les trous et sur les chevilles des traverses longues (10). Serrez les excentriques.
Répétez avec l’autre piètement.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 3 : Utilisez le plateau 1, le fond 7,les côtés terminaux 2L et 2R, le côté intermédiaire 4, le profil intermé-
diaire 5,les deux dos intermédiaires 3, vingt-huit boulons de raccord B, trente-deux chevilles en bois A et six
plaquettes de charnière X3
Serrez neuf boulons de raccord (B) dans les perçages en bas du plateau (1). Poussez six chevilles en bois (A)
dans les trous aux extrémités du fond (7). Serrez cinq boulons de raccord (B) dans les perçages à l’intérieur du
profil intermédiaire (5). Poussez douze chevilles en bois (A) dans les trous aux extrémités du côté intermédiaire
(4). Poussez trois chevilles en bois (A) dans les trous en haut des côtés terminaux (2L et 2R). Serrez sept bou-
lons de raccord (B) dans les perçages à l’intérieur des côtés terminaux. Poussez quatre chevilles en bois (A)
dans les trous aux extrémités des dos intermédiaires (3). Poussez les plaquettes de charnières (X3) dans les
trous prévus à l’avant des côtés terminaux.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 4 : Utilisez les pièces de l’étape 3,
les dos 8et quatorze excentriques C
Insérez six excentriques (C) dans les per-
çages en bas du fond (7). Insérez qua-
tre excentriques (C) dans les perçages à
l’arrière des dos intermédiaires (3). Pous-
sez le côté terminal gauche (2L) avec
ses boulons de raccord dans les trous
et à travers les chevilles en bois du fond
(7). Serrez les excentriques. Poussez le
profil intermédiaire (3) avec ses chevilles
en bois dans les trous et à travers les
boulons de raccord du côté. Serrez les
excentriques. Insérer les dos (8) dans
les rainures du dos intermédiaire et du
côté. Placez un dos intermédiaire (3) au-
dessus des dos et poussez le profil avec
ses chevilles en bois dans les trous et à
travers les boulons de raccord du côté.
Serrez les excentriques. Poussez le côté
terminal droite (2R) avec ses boulons de
raccord dans les trous et à travers les
chevilles en bois du fond et des dos in-
termédiaires. Serrez les excentriques.
Etape 5 : Utilisez les pièces de l’étape 4, le côté
intermédiaire 4de l’étape 3et trois vis à bois F
Poussez le côté intérmédiaire (4) avec ces chev-
illes en bois dans les perçages du fond (7). Pous-
sez les vis à bois (F) dans les trous du fond et
serrez les dans le côté intérmédiaire. Tenez le
côté intermédiaire.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 6 : Utilisez les pièces de l’étape 5, le plateau 1et le
profile intermédiaire 5de l’étape 3et quatorze excentriques
C
Poussez trois excentriques (C) dans les perçages en haut
des côtés terminaux (2L et 2R). Poussez huit excentriques
(C) dans les trous à l’intérieur du côté intermédiaire (4).
Poussez le profil intermédiaire (5) avec ses boulons de rac-
cord dans les trous et à travers les chevilles en bois du côté
intermédiaire. Serrez les excentriques. Poussez le plateau
(1) avec ses boulons de raccord dans les trous et à travers
les chevilles en bois des côtés. Serrez les excentriques.
Etape 7 : Utilisez les pièces de l’étape 6, dix cro-
chets Get dix vis à bois H
Poussez les crochets (G) sur les dos (8). Insérez
les vis à bois (H) dans les trous des crochets et
serrez les dans le côté intermédiaire.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 8 : Utilisez les pièces des étapes 2et 7et quatre vis à bois I
Poussez la superstructure sur les chevilles en bois du piètement. Insérer les vis à bois (I) à travers les
perçages du fond et serrez les dans le piètement.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
TRENDY 54 04 46xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 9 : Utilisez les deux portes
9, six charnières X1 et douze vis à
bois X4
Poussez les charnières (X1) dans
les perçages des portes (9) et fixez
les avec deux vis à bois (X4).
Etape 10 : Utilisez les pièces de l’étape 8, les deux support de tringles L,
douze supports d’étagère Ket quatre vis à bois X4
Fixez les deux supports de tringles (L) avec les quatre vis à bois (X4).
Poussez les supports d ‘étagères (K) dans les perçages à l’intérieur des
côtés. (Six positions au choix, mais placez les à la même hauteur).
