QU-AX QUARRE Box 54 05 12 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.0 Jul 2014
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING EN
AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP VER-
STIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN TE VER-
NIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
GEBRUIK
Stel het meubel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKT ACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde meubel : 96*55*60H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Dit meubel staat uit twee samenvoegbare elementen : een verrijdbare koffer en een
tafeltje
Beschikbare kleuren (xx) : 14 Milk, 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia
en 22 White
Nettogewicht : 53 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

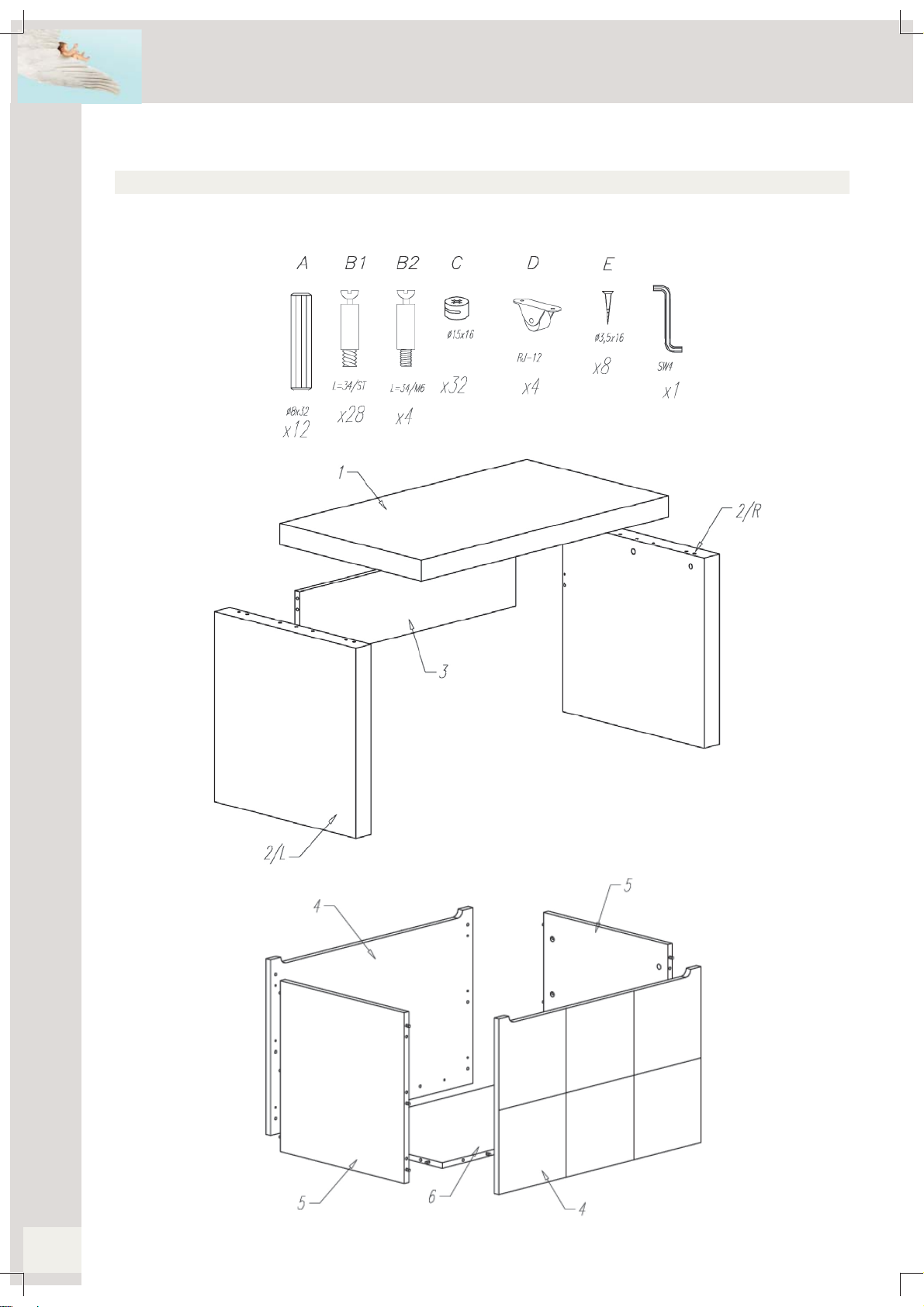

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de tafel
Stap 4.1 : Gebruik het topblad 1 en
zes verbindingsbouten B1
Leg het topblad (1) omgekeerd op
een vlakke ondergrond. Draai de
verbindingsbouten (B1) vast in de
voorziene openingen onderaan het
topblad.
Stap 4.3 : Gebruik beide eindzijden 2/R en 2/L, acht houten deugels A en vier verbindingsbouten B1
Draai twee verbindingsbouten (B1) vast in de voorziene boringen achteraan de binnenkant van de eind-
zijde (2/R). Duw vier houten deugels (A) in de voorziene gaten op de bovenkant van de zijde. Herhaal deze
actie met de eindzijde (2/L).
Stap 4.2 : Gebruik het rugpaneel 3
en acht houten deugels A
Duw twee houten deugels (A) in de
voorziene boringen op de uiteinden
van het rugpaneel (3).
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 4.4 : Gebruik de onderdelen van stap 4.2 en 4.3 en vier excentrieken C
Duw de excentrieken (C) in de voorziene boringen aan de binnenkant van het rugpaneel (3). Duw het rugpaneel
met zijn houten deugels in de boringen en over de verbindingsbouten aan de achterkant van een eindzijde en
span de excentrieken aan. Duw de andere eindzijde met zijn verbindingsbouten in de gaten en over de houten
deugels van het rugpaneel. Span de excentrieken aan.
Stap 4.5 : Gebruik de onderdelen van stap 4.1 en 4.4 en zes excentrieken C
Duw de excentrieken (C) in de voorziene boringen bovenaan de eindzijden (2/R en 2/L). Duw het bovenblad (1)
met zijn verbindingsbouten in de boringen en over de houten deugels van de eindzijden en span de excentrieken
aan.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
5. Het in elkaar zetten van de box
Stap 5.1 : Gebruik beide frontpa-
nelen 4 en achttien verbindings-
bouten B1
Draai negen verbindingsbouten
(B1) vast in de voorziene openin-
gen aan de binnenkant een frontpa-
neel (4). Herhaal de actie met het
andere paneel.
Stap 5.3 : Gebruik de bodem 6, de vier wielen E en acht houtschroeven E
Plaats de wielen (E) bovenop de voorziene boringen onderaan de bodem (6). Duw de houtschroeven (E)
door de openingen in de wielen en draai ze vast in de bodem.
Stap 5.2 : Gebruik beide zijden 5
en vier verbindingsbouten B2
Draai twee verbindingsbouten (B2)
vast in de voorziene boringen on-
deraan een zijde (5). Herhaal de
actie met de andere zijde.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®
First dreams
First steps
Stap 5.4 : Gebruik de onderdelen van stap 5.2 en 5.3 en vier excentrieken C
Duw de excentrieken (C) in de voorziene openingen onderaan de bodem (6). Duw de zijden met hun verbin-
dingsbouten in de boringen en over de houten deugels van de bodem en draai de excentrieken vast.
www.quax.eu [email protected]
8
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 5.5 : Gebruik de onderdelen van stap 5.1 en 5.4 en negen excentrieken C
Duw zes excentrieken (C) in de voorziene boringen aan de binnenkant van de zijden (5). Duw drie ex-
centrieken (C) in de voorziene boringen onderaan de bodem (6). Duw een frontpaneel (4) met zijn verbin-
dingsbouten in de boringen en over de houten deugels van de zijden en de bodem. Span de excentrieken
aan.
Stap 5.6 : Gebruik de onderdelen van stap 5.1 en 5.5 en negen excentrieken C
Draai de konstructie om. Duw zes excentrieken (C) in de voorziene boringen aan de binnenkant van de zi-
jden (5). Duw drie excentrieken (C) in de voorziene boringen onderaan de bodem (6). Duw het resterende
frontpaneel (4) met zijn verbindingsbouten in de boringen en over de houten deugels van de zijden en de
bodem. Span de excentrieken aan.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®
First dreams
First steps
FRANCAIS
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce coffre.
Mise en service : Avant d’utiliser le meuble prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de du coffre.
Nettoyage et entretien : Nettoyez le coffre avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
ACONSERVER DANS UN ENDROITSUR POUR CONSULTATION ULTERIEURE ETALIRE
SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER L’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU DE
LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
10
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du meuble assemblé : 96*55*60H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Ce meuble se compose de deux éléments séparés : un coffre à roulettes et une table
Coloris disponibles (xx) : 14 Milk, 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia et
22 White
Poids net : 53 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
11
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
4. Montage de la table
Etape 4.1 : Utilisez le plateau 1 et
six boulons de raccord B1
Posez le plateau (A) inversé sur
une surface plane. Fixez les bou-
lons de raccord (B1) dans les
ouvertures prévues en bas du top.
Etape 4.3 : Utilisez les côtés 2/R et 2/L, huit chevilles en bois A et quatre boulons de raccord B1
Fixez deux boulons de raccord (B1) dans les ouvertures prévues à l’arrière de l’intérieur du côté (2/R).
Insérez quatre chevilles en bois (A) dans les ouvertures prévues sur le dessus du côté. Répétez cette ac-
tion avec le côté (2/L).
Etape 4.2 : Utilisez le dos 3 et huit
chevilles en bois A
Poussez deux chevilles en bois (A)
dans les ouvertures prévues sur les
extrémités du panneau dorsal (3).
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
Etape 4.4 : Utilisez les pièces de l’étape 4.2 et 4.3 et quatre excentriques C
Insérez les excentriques (C) dans les ouvertures prévues sur la face intérieure du dos (3). Poussez le dos avec
ses chevilles en bois dans les perçages et sur les boulons de raccord à l’arrière d’un côté et serrez les excen-
triques. Poussez l’autre côté avec ses boulons de raccord dans les trous et à travers les chevilles en bois du dos.
Serrez les excentriques.
Etape 4.5 : Utilisez les pièces de l’étape 4.1 et 4.4 et six excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en haut des côtés (2/R et 2/L). Poussez le plateau (1)
avec ses boulons de raccord dans les trous et à travers les chevilles en bois des côtés et serrez les excentriques.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
5. Montage du coffre
Etape 5.1 : Utilisez les deux fronts
4 et dix-huit boulons de raccord B1
Fixez neuf boulons de raccord (B1)
dans les ouvertures prévues à
l’intérieur d’un panneau frontal (4).
Répétez l’action avec l’autre pan-
neau.
Etape 5.3 : Utilisez le fond 6, les quatre roulettes E et huit vis à bois E
Placez les roulettes (E) au-dessus des perçages prévus dans le fond (6). Poussez les vis à bois (E) à trav-
ers les trous dans les roulettes et serrez-les.
Etape 5.2 : Utilisez les deux côtés
5et quatre boulons de raccord B2
Fixez deux boulons de raccord (B2)
dans les trous prévus de la face
inférieur d’un côté (5). Répétez
l’action avec l’autre côté.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®
First dreams
First steps
www.quax.eu [email protected]
16
Etape 5.4 : Utilisez les pièces de l’étape 5.2 et 5.3 et quatre excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en bas du fond (6). Poussez les côtés avec leurs bou-
lons de raccord dans les trous et à travers les chevilles en bois du fond et serrez les excentriques.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
Etape 5.5 : Utilisez les pièces de l’étape 5.1 et 5.4 et neuf excentriques C
Insérez six excentriques (C) dans les ouvertures prévues à l’intérieur des côtés (5). Insérez trois excen-
triques (C) dans les ouvertures prévues en bas du fond (6). Poussez un front (4) avec ses boulons de rac-
cord dans les trous et à travers les chevilles en bois des côtés et du fond. Serrez les excentriques.
Etape 5.6 : Utilisez les pièces de l’étapep 5.1 et 5.5 et neuf excentriques C
Tournez la structure. Insérez six excentriques (C) dans les ouvertures prévues à l’intérieur des côtés (5).
Insérez trois excentriques (C) dans les ouvertures prévues en bas du fond (6). Poussez le front restant (4)
avec ses boulons de raccord dans les trous et à travers les chevilles en bois des côtés et du fond. Serrez
les excentriques.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®
First dreams
First steps
DEUTSCH
BENUTZUNG
Bauen sie dieser Spielwaren-Box zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Box.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung-
srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie der Box regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile.
Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb-
sgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG DIESES
ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU ENTFERNEN
ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
18
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 96*55*60H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack
Dieses Möbel besteht aus zwei separaten Elementen : einem fahrbaren Koffer und einen
Tisch
Verfügbare Farben (xx) : 14 Milk, 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia
und 22 White
Nettogewicht : 53 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
19
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
20
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
QUARRE Box 54 05 12xx Coffre à jouets convertible
Convertible toy box
Omvormbare speelgoedkoffer
Konvertierbaren Spielwaren-Box
