QU-AX QUARRE User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V3.1 Sep 2014
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20

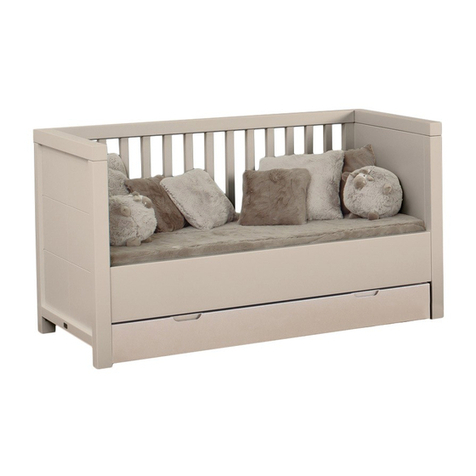

QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
De bedlade is een optie
Le tiroir de lit est une option
Die Schublade ist eine Option
The bed drawer is an option

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
LEEFTIJD EN GEBRUIK
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
www.quax.eu [email protected]
2
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN
716:2008.
Productinformatie
Afmetingen van het gemonteerde bed : 212*102*66H cm
Aanbevolen afmeting voor de matras : 200*90*17H cm
Structuur : massieve beuk en mdf
Afwerking : polyurethaanlak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia en 22
White.
Nettogewicht : 67 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

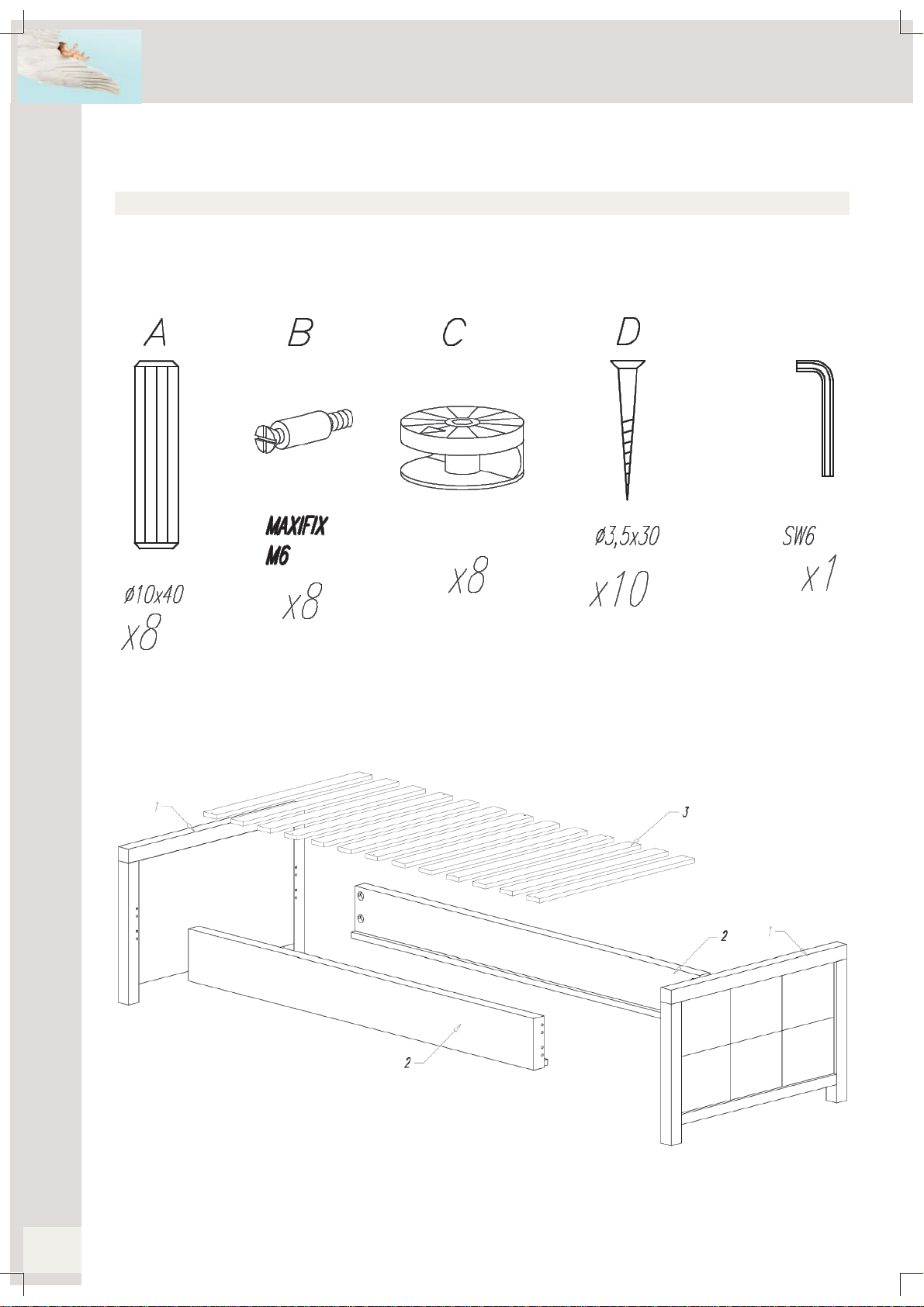

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
4
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
QUARRE 54 01 15xx
4. Het in elkaar zetten van het bed

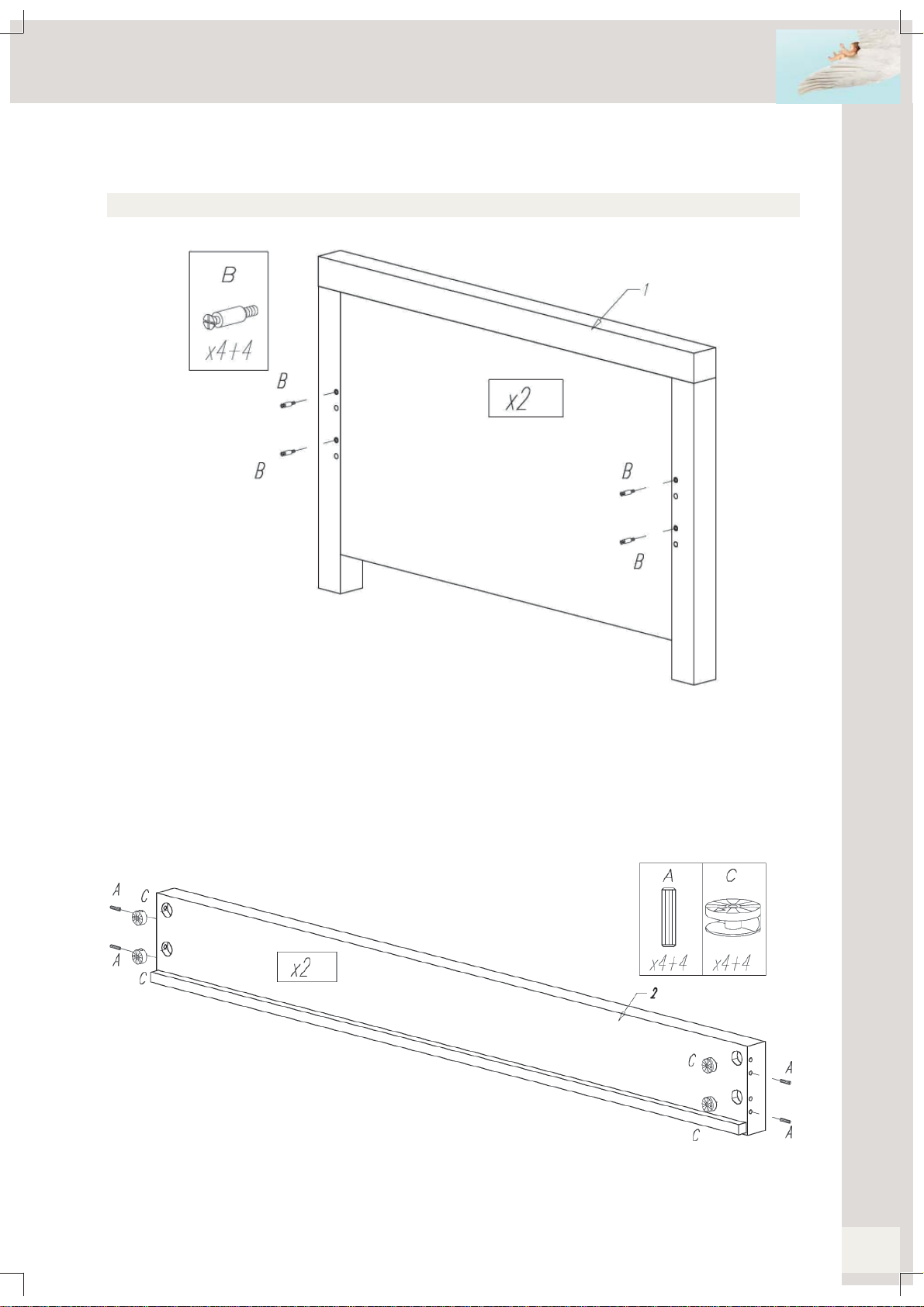

Stap 1 : Gebruik kop- en voeteinde 1en acht verbindingsbouten B
Draai vier verbindingsbouten (B) vast in de voorziene openingen aan de binnenkant van het kop- en
voeteinde (1).
Lit junior
Junior bed
Juniorbed
Juniorbett
Stap 2 : Gebruik beide sponden 2, acht houten deugels Aen acht excentrieken C
Duw vier houten deugels (A) in de voorziene boringen op de uiteinden van de sponden (2). Duw vier ex-
centrieken (C) in de voorziene boringen aan de binnenkant van de sponden.

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

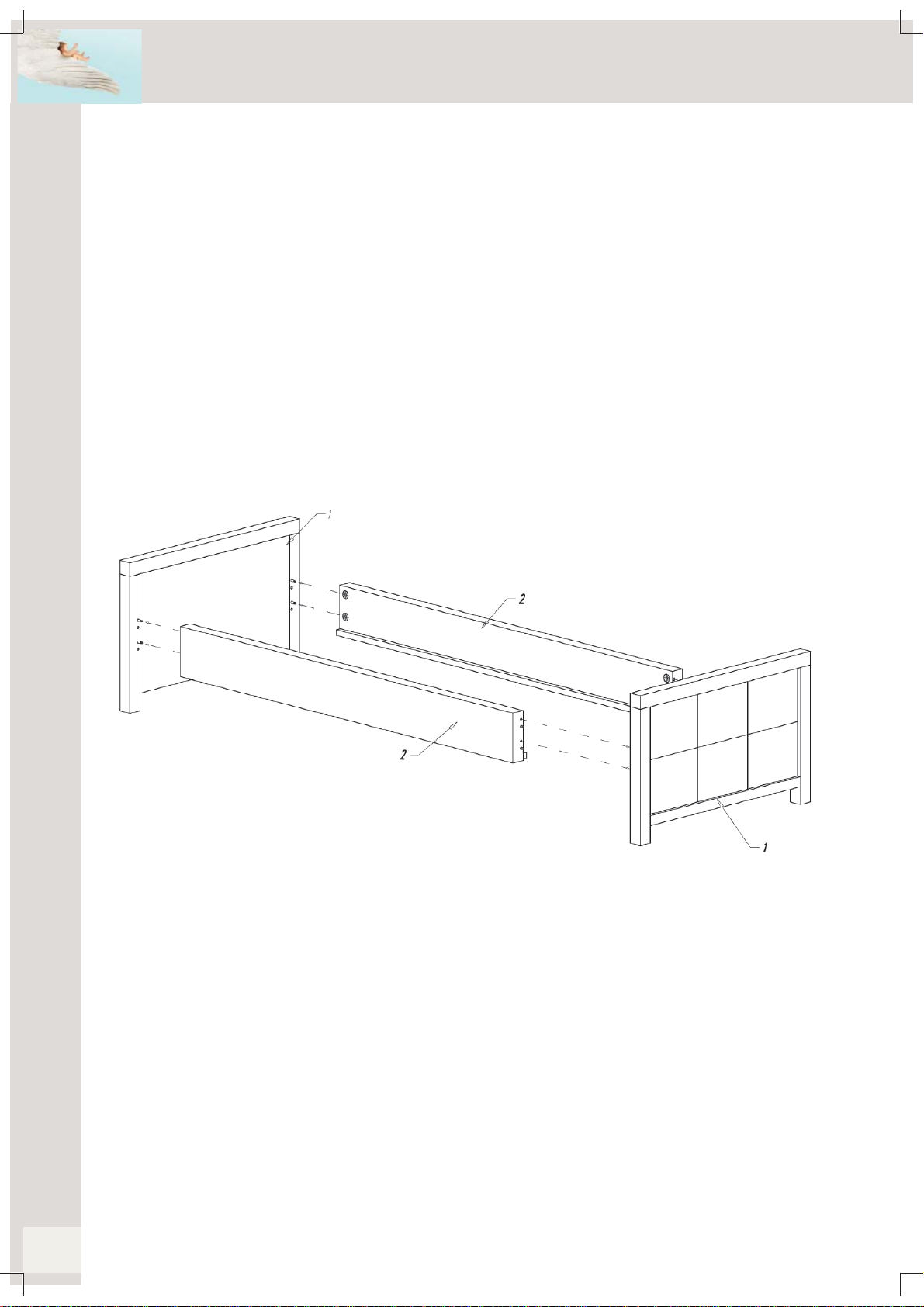

Stap 3 : Gebruik de onderdelen van stap 1en 2
Duw de sponden (2) met hun deugels in de voorziene openingen en over de verbindingsbouten van een
eindpaneel en draai de excentrieken (C) vast. Duw het ander eindpaneel met zijn verbindingsbouten in de
voorziene boringen en over de deugels van de sponden en draai de excentrieken vast.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

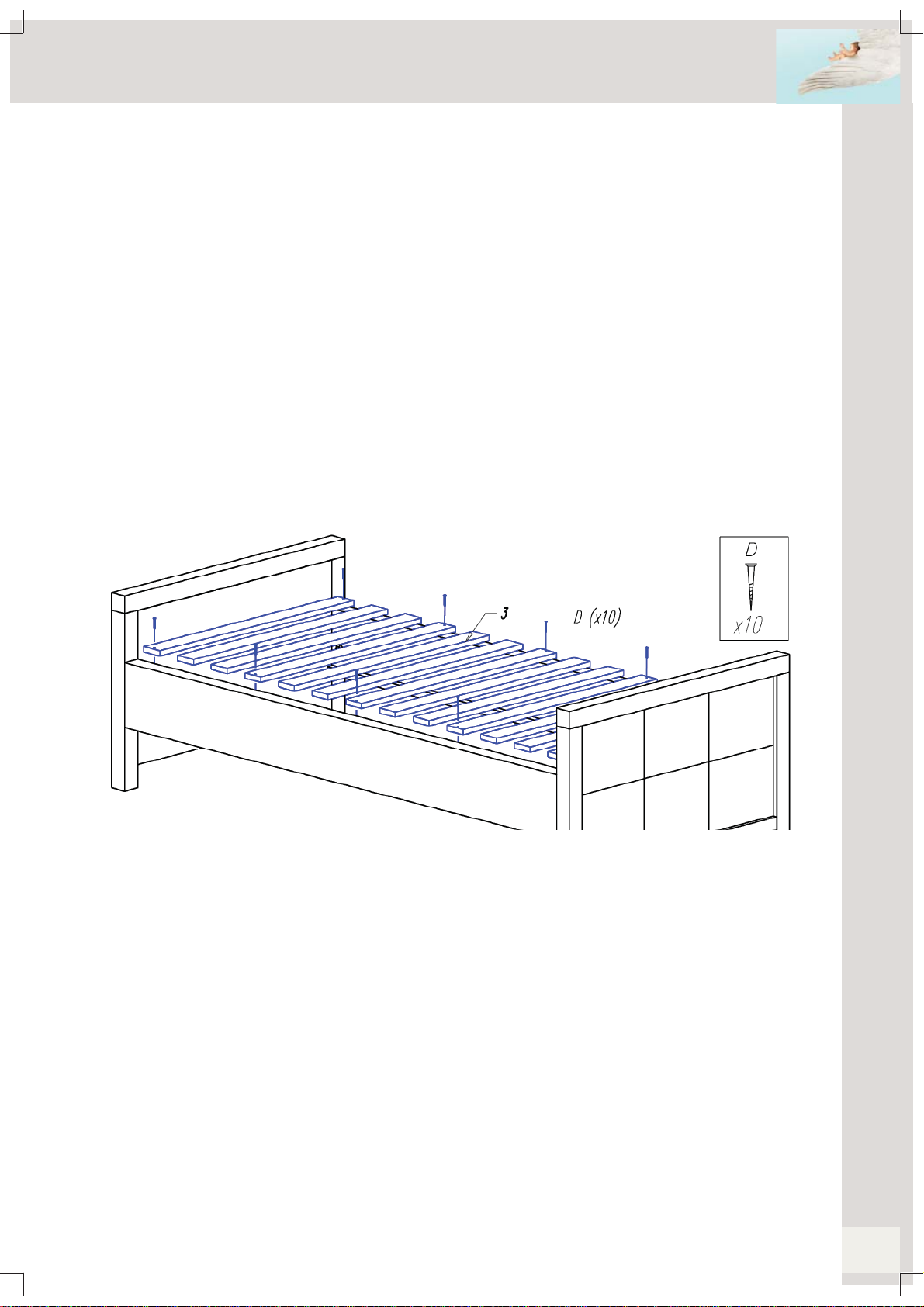

Stap 4 : Gebruik de onderdelen van stap 3, de lattenbodem 3en tien houtschroeven D
Plaats de lattenbodem (3) op de steunprofielen voorzien op de sponden van het bed. Duw de houtschroe-
ven (D) in de voorziene boringen van de lattenbodem en schroef ze vast in de steunprofielen.

Quax®
First dreams
First steps
FRANCAIS
AGE ET USAGE
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce lit.
Mise en service :Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état,
sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pen-
daison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
8
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
CelitnedoitpasrépondreauxexigencesdesécuritédécritesdanslanormeEN716:2008.
Information produit
Dimensions du lit assemblé : 212*102*66H cm
Taille recommandée du matelas : 200*90*17H cm
Structure : hêtre massif et mdf
Achèvement : système polyuréthanique appliqué en 2 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia et 22 White.
Poids net : 67 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
www.quax.eu [email protected]
10
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Etape 1 : Utilisez les piètements 1 et huit boulons de raccord B
Fixez quatre boulons de raccord (B) dans les ouvertures prévues sur le côté intérieur des piètements (1).
Etape 2 : Utilisez les deux longerons 2, huit chevilles en bois Aet huit excentriques C
Poussez quatre chevilles en bois (A) dans les ouvertures prévues aux extrémités des longerons (2). In-
sérez quatre excentriques (C) dans les trous prévus sur le côté intérieur des longerons.
4. Montage du lit

Quax®
First dreams
First steps
www.quax.eu [email protected]
12
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Etape 3 : Utilisez les pièces de l’étape 1et 2
Poussez les longerons (2) avec leurs chevilles en bois dans les perçages et à travers les boulons de raccord
d’un piètement et serrez les excentriques (C). Poussez l’autre piètement avec les boulons de raccord dans
les trous prévus et à travers les chevilles des longerons et serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Etape 4 : Utilisez les pièces de l’étape 3, le sommier 3et dix vis à bois D
Placer le sommier (3) sur les lattes de support prévues sur les longerons du lit. Poussez les vis à bois (D)
dans les ouvertures prévues dans le sommier et vissez-les dans les profils de support.

Quax®
First dreams
First steps
DEUTSCH
ALTER UND BENUTZUNG
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG
DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU
ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
14
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bett darf den im Standard EN 716:2008 beschriebenen Sicherheitsvorschriften
nicht entsprichen.
Productinformation
Abmessungen des montierten Bett : 212*102*66H cm
Empfohlene Größe der Matratze : 200*90*17H cm
Struktur : massiver Buche und Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia und 22
White.
Nettogewicht : 67 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

Quax®Quax®
First dreams
First steps
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
16
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 1 : Benutzen Sie beide Kopfenden 1und acht Verbindungsbolzen B
Vier Verbindungsbolzen (B) anziehen in die vorgesehen Bohrungen am Innenseite der Kopfenden (1).
Schritt 2 : Benutzen Sie beide Bettseiten 2, acht Holzdübel Aund acht Exzenter C
Stecken Sie vier Holzdübel (A) in den vorgesehen Löchern an den Enden der Bettseiten (2). Stecken Sie
vier Exzenter (C) in die vorgesehen Bohrungen auf der Innenseite der Seiten des Bettes.
4. Der Zusammenbau des Bettes

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 3 : Benutzen Sie die Bauteile des Schrittes 1und 2
Drücken Sie die Bettseiten (2) mit ihren Holzdübel in die Löcher und über die Verbindungsbolzen von einer
Kopfende und die Exzenter (C) anziehen. Drücken Sie das andere Gestell mit ihren Verbindungsbolzen in
die vorgesehen Bohrungen und über die Holzdübel der Bettseiten und die Exzenter anziehen.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 4 : Benutzen Sie die Bauteile des Schrittes 3, den Bettboden 3und zehn Holzschrauben D
Legen Sie den Lattenrost (3) auf den am Bettseiten vorgesehen Trägerschienen. Drücken Sie die Holz-
schrauben (D) in die vorgesehen Bohrungen der Lattenrost und in die Trägerschienen anziehen.

Quax®
First dreams
First steps
ENGLISH
AGE AND USE
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
Introduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and
do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever
such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order
to avoid any fire hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and
with warm water.
KEEP IN A SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
www.quax.eu [email protected]
20
QUARRE 54 01 15xx Lit junior
Junior bed
Juniorbed
Juniorbett
