QU-AX LOFT 54F 03 00 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.1 Oct 2018
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

Quax®
First dreams
First steps
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient
elk gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2

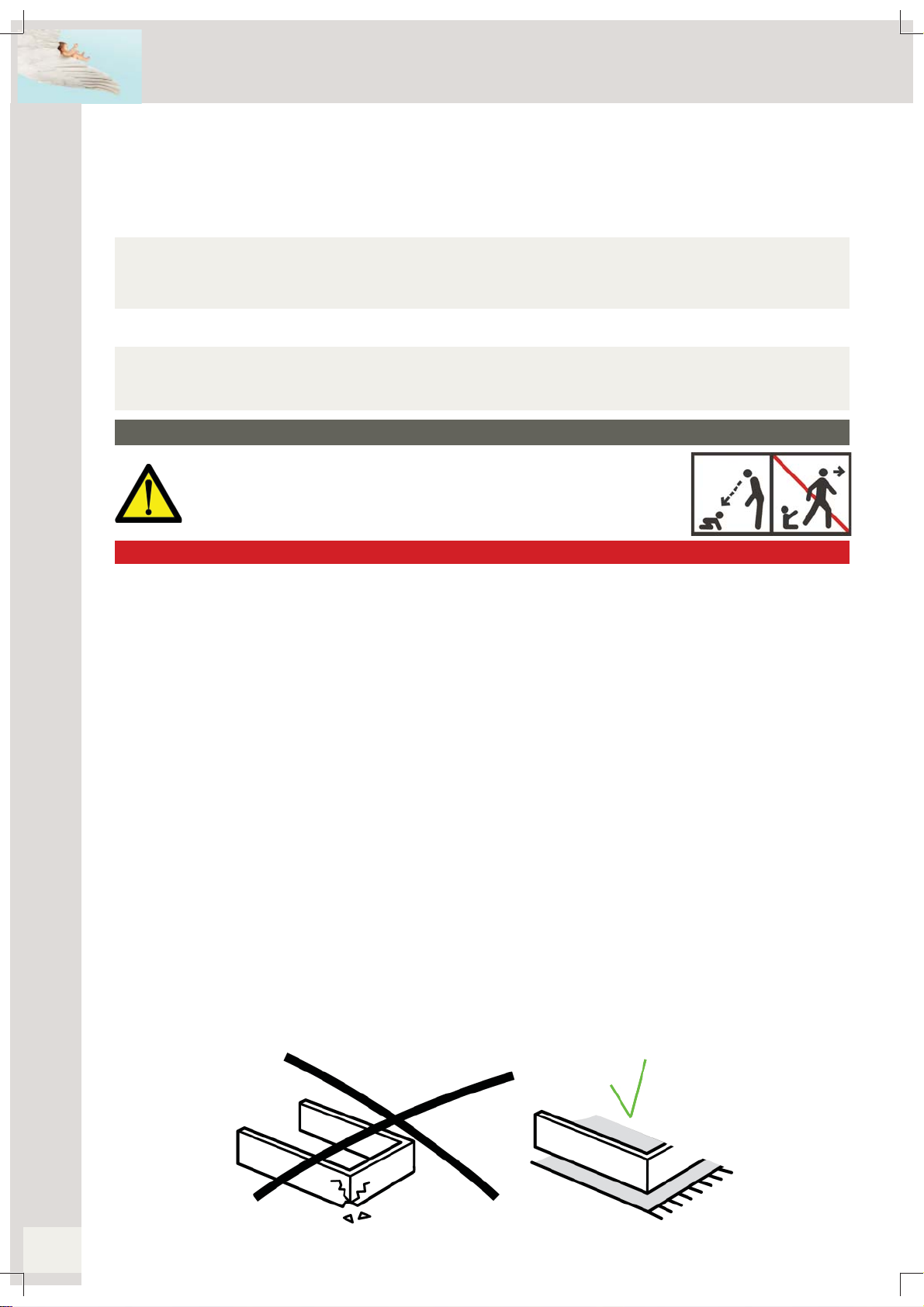

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 86x48x92H cm
Afwerking : de pootjes uit massieve beuk. De bovenbouw in gemelamineerde spaander-
plaat
Twee laden met push-systeem
De commode kan worden uitgerust met een luierextensie code 54F 03 00xE
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 42,60 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de commode
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

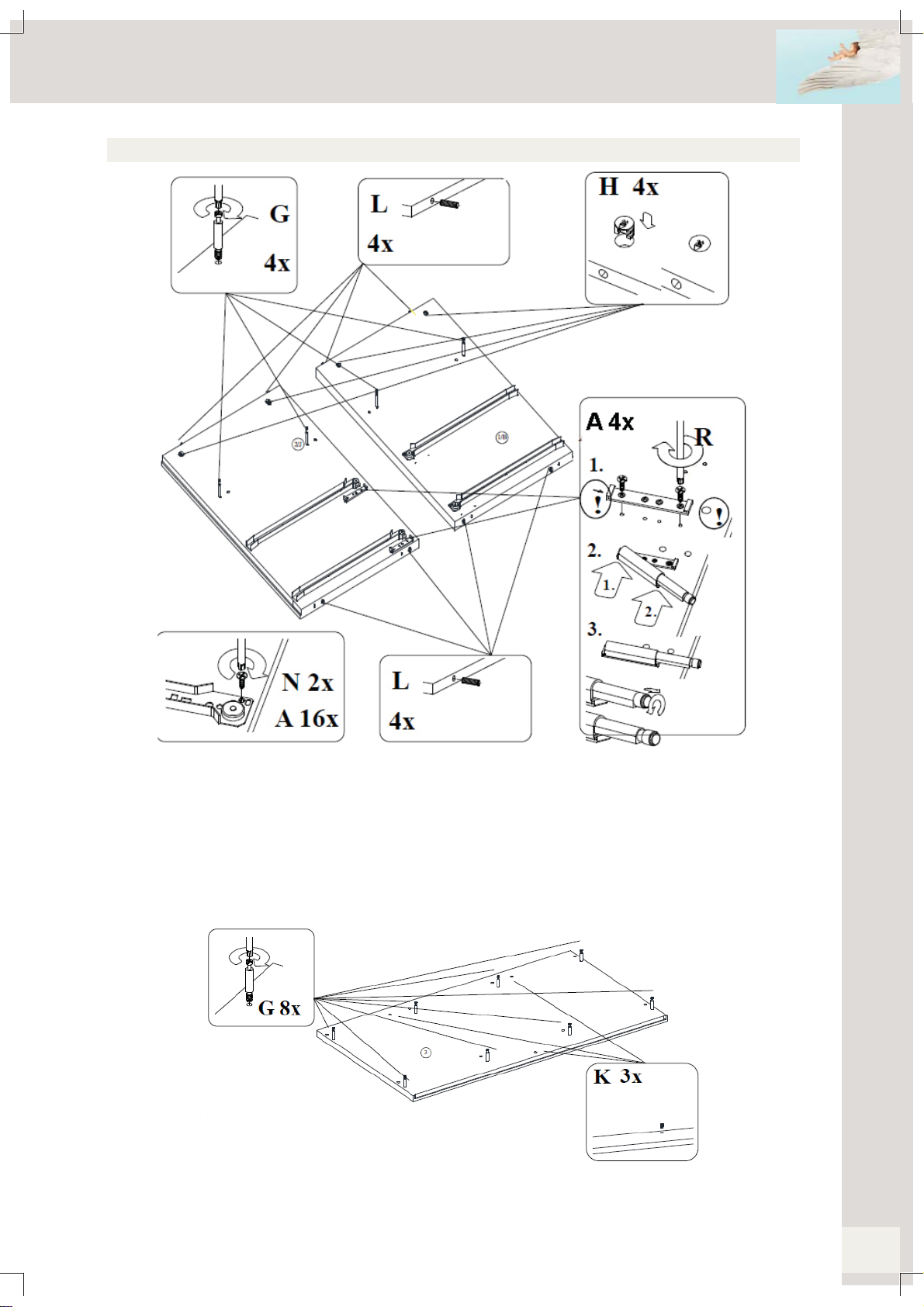

Stap 1 : Gebruik beide eindzijden P1B en P2J, vier geleideronderdelen N, twintig bouten A, acht houten
drevels L, vier verbindingsbouten G, vier excentrieken Hen twee push-systemen R
Plaats de buitengeleiders (N) op de boringen van de eindzijden (P1B en P2J). Bevestig elke geleider met
twee bouten (A). Draai twee verbindingsbouten (G) vast in de boringen in het midden van een zijde. Duw
twee houten drevels (L) in de boringen bovenop en onderaan een zijde. Duw twee excentrieken (H) in de
boringen bovenaan een zijde. Haal de push-systemen (R) uit elkaar. Plaats de bevestigingsplaat op de
boringen onder de geleiders. Bevestig elke bevestigingsplaat met twee bouten (A). Duw het systeem terug
op zijn houder
Stap 2 : Gebruik het bovenblad P3, acht verbindingsbouten Gen drie inslagmoeren K
Draai de verbindingsbouten (G) vast in de boringen onderaan het bovenblad (P5). Duw drie inslagmoeren
(K) in de gaten onderaan de top.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

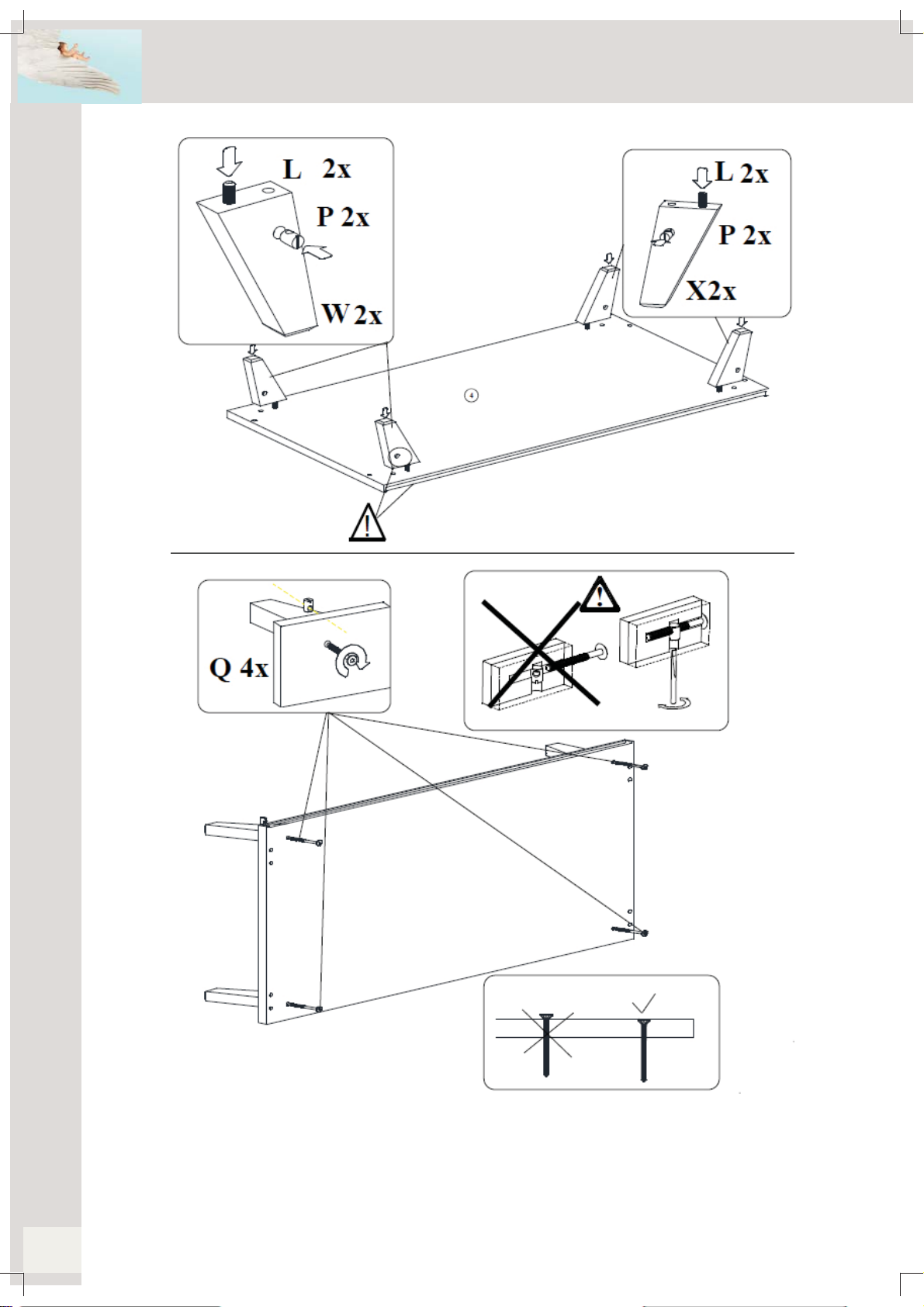

Stap 3 : Gebruik de poten Wen X, de bodem P4, vier houten drevels L, vier cylindrische moeren Pen vier bouten
Q
Duw een houten drevel (L) in de buitenste boring bovenop iedere poot (Wen X). Duw een cylindrische moer (P)
in de boring aan de binnenkant van iedere poot. Opgelet : met het gat in lijn met de boring in de bodem. Plaats
de poten op de boringen onderaan de bodem (P4). Duw de bouten (Q) door de openingen bovenaan de bodem
en bevestig met de cylindrische moeren.
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

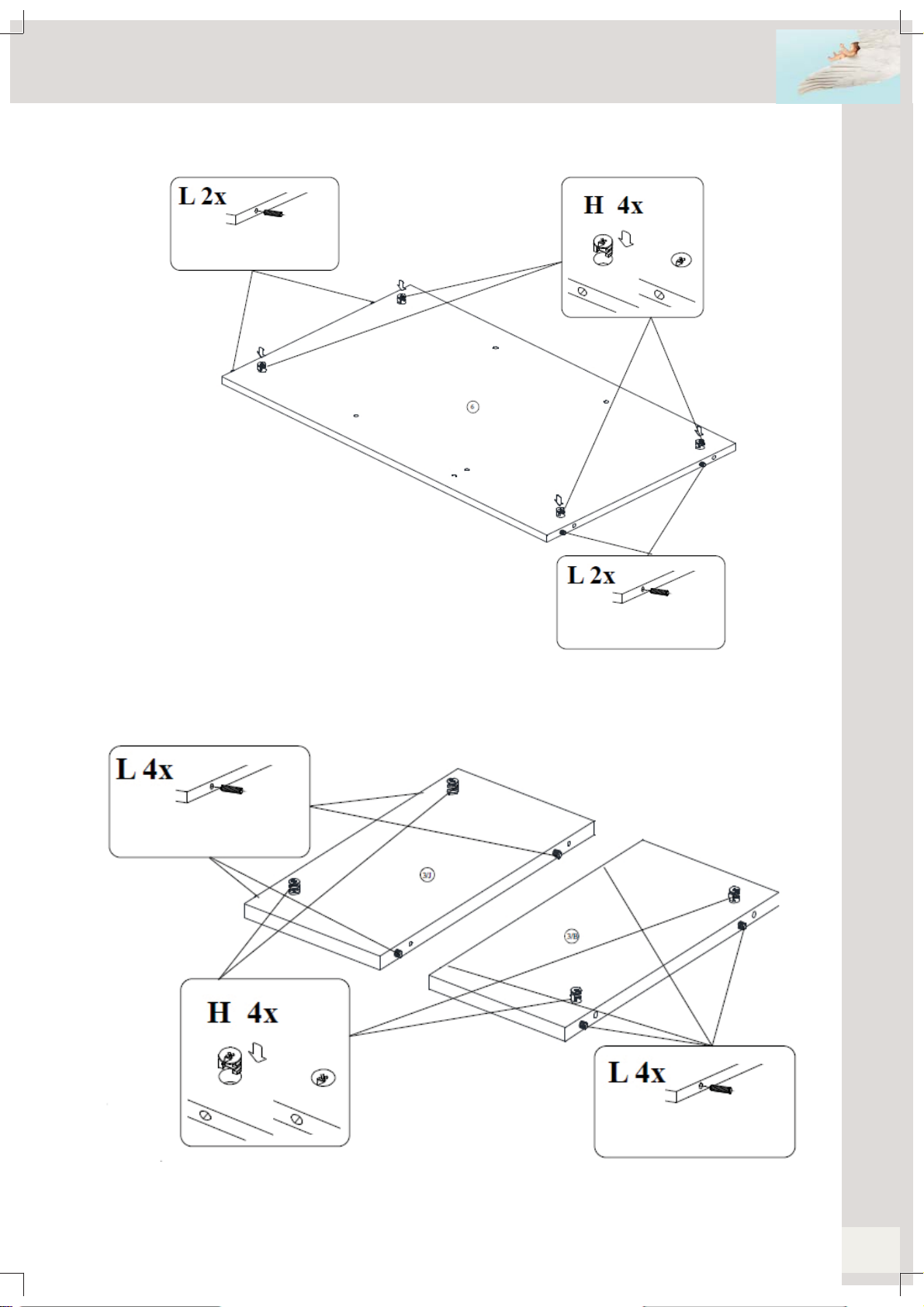

Stap 4 : Gebruik de vaste legplank P5, vier houten drevels Len vier excentrieken H
Duw twee houten drevels (L) in de boringen bovenop en onderaan de legger (P5). Duw twee excentrieken
(H) in de boringen aan de onderdkant van de legger.
Stap 5 : Gebruik beide tussensteunen P6B en P6J, acht houten drevels Len vier excentrieken H
Duw twee houten drevels (L) in de boringen bovenop en onderaan de steunen (P6B en P6J). Duw twee
excentrieken (H) in de boringen bovenaan de binnenkant van de steunen.

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

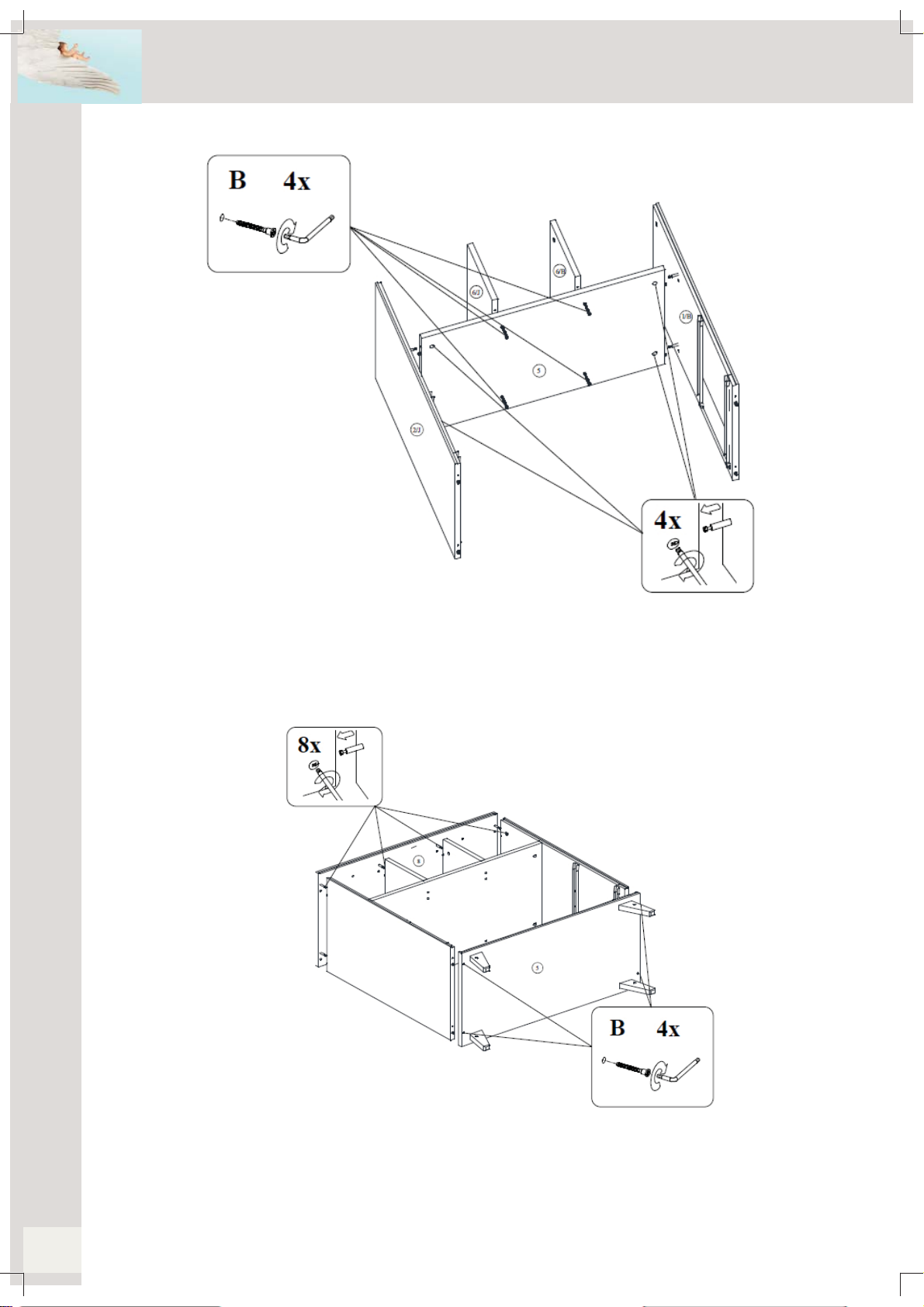

Stap 6 : Gebruik de onderdelen van stap 1- 4en 5evenals vier houtschroeven B
Duw de tussensteunen (P6B en P6J) met hun houten drevels in de boringen van de legplank (P5). Duw vier
houtschroeven (B) door de boringen onderaan de legger en draai ze vast in de steunen. Duw de eindzijden (P1B
en P2J) met hun verbindingsbouten in de boringen en over de houten drevels van de legger en draai de excen-
trieken in de legger vast.
Stap 7 : Gebruik de onderdelen van stap 2- 3en 6evenals vier houtschroeven B
Duw het bovenblad (P3) met zijn verbindingsbouten in de boringen en over de houten drevels van de eindzijden
en de steunen. Draai de excentrieken vast. Duw deze structuur met zijn houten drevels in de boringen van de
bodem. Duw vier houtschroeven (B) door de boringen onderaan de bodem en draai ze vast in de eindzijden.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

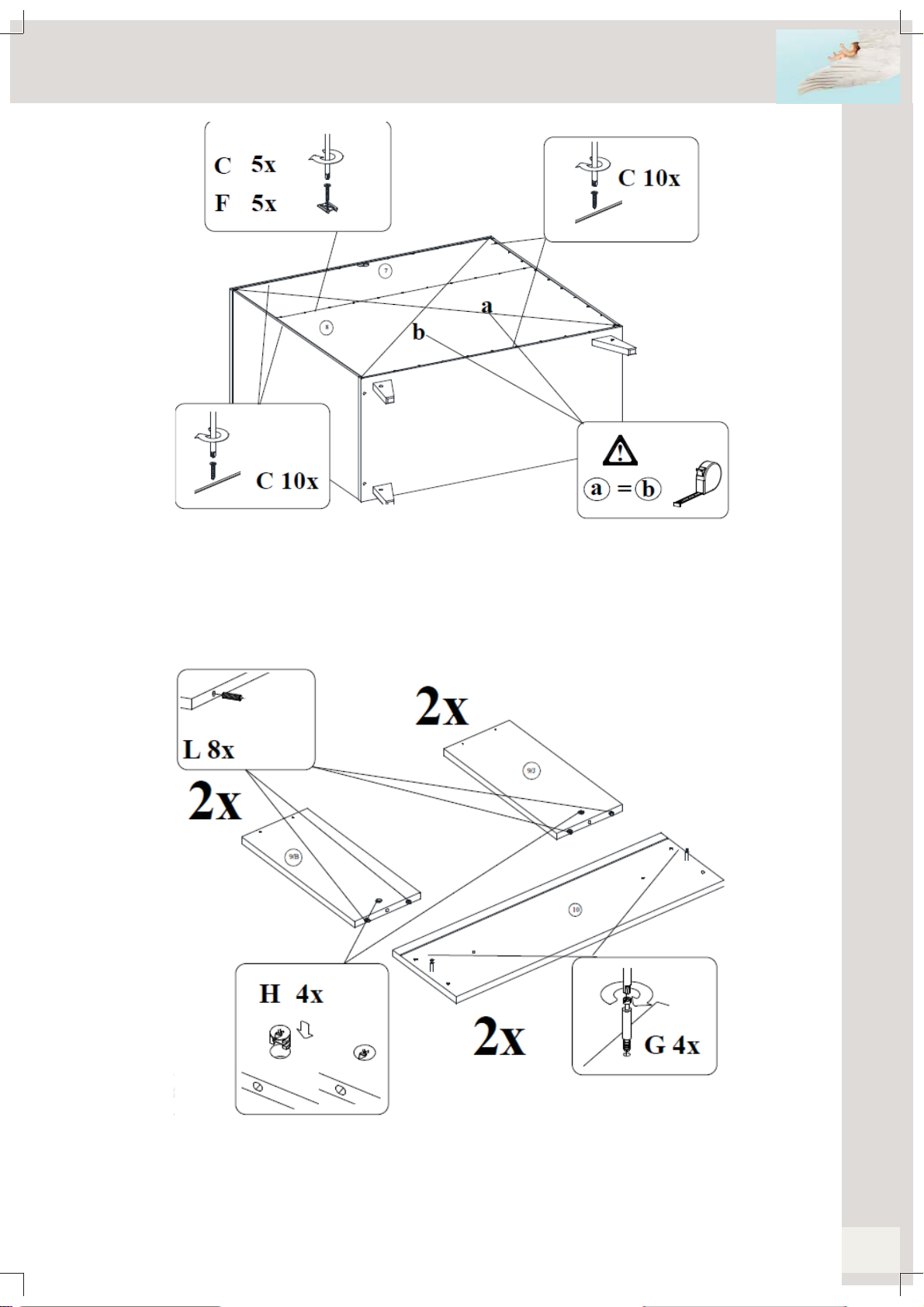

Stap 8 : Gebruik de onderdelen van stap 7, beide ruggen P7 en P8, vijf bevestigingsplaatjes (F) en vijfen-
twintig nagels C
Plaats de kleine rug (P7) in de gleuf van het bovenblad, vervolgens de grote rug (P8) en kontroleer indien
afstand A = B. Verbind de kleine en de grote rug door middel van vijf bevestigingsplaatjes (F) en vijf nagels
(C). Bevestig de ruggen aan de eindzijden en het bovenblad door middel van twintig nagels.
Stap 9 : Gebruik de ladezijden P9B en P9J, beide ladefronten P10, acht houten drevels L, vier verbin-
dingsbouten G en vier excentrieken H
Duw twee houten drevels (L) in de boringen op de voorkant van een ladezijde (P9B en P9J). Duw een
excentriek (H) in de boring vooraan de binnenkant van een ladezijde. Draai twee verbindingsbouten (G)
vast in de boringen aan de binnenkant van de ladefronten (P10).
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

Quax®
First dreams
First steps
10
www.quax.eu [email protected]

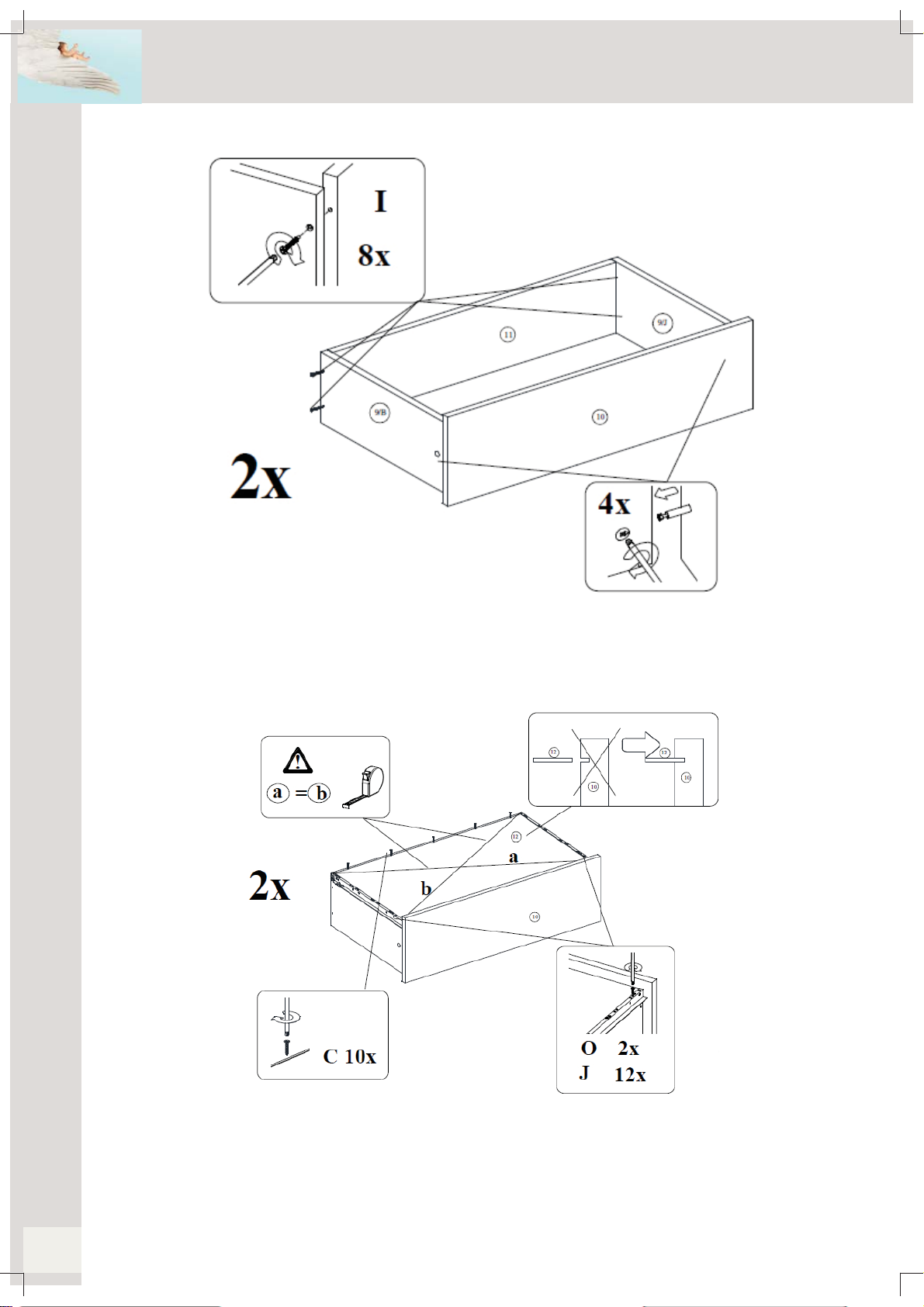

Stap 11 : Gebruik de onderdelen van stap 10, beide ladebodems P12, tien nagels C,vier geleideronderdelen O
en twaalf houtschroeven J
Duw de bodems (P12) in de gleuf van de ladefronten en kontroleer indien afstand A = B. Bevestig de bodems
aan de ruggen middels tien nagels (C). Plaats de ladegeleiders (O) op de boringen van de ladezijden. Bevestig
elke geleider met drie houtschroeven (J).
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Stap 10 : Gebruik de onderdelen van stap 9, beide laderuggen P11 en acht houtschroeven I
Plaats de laderuggen (P11) tussen de ladezijden. Duw de houtschroeven (I) door de boringen achteraan de bui-
tenkant van de ladezijden en draai ze vast in de ruggen. Duw de ladefronten met hun verbindingsbouten in de
boringen en over de houten drevels van de ladezijden. Draai de excentrieken vast.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Stap 12 - Plaatsen van de laden : Gebruik de gemonteerde onderdelen van stap 11
Gelieve te beginnen met de onderste lade. Trek de geleiders uit het meubel, plaats de gemonteerde lade
tegen de achterste stop op de geleiders en duw de lade over de voorste stop van de geleider. Herhaal met
de bovenste lade.
Stap 13 - Muurbevestiging (Facultatief) : Gebruik de gemonteerde commode, de muurplug T, het hoek-
profiel S, de splitschroef V, twee tussenringen D en een houtschroef A
Meet de plaats af die de commode inneemt op de muur. Teken een kruis in het midden van de breedte en
op 40 mm van de bovenkant van de afgetekende commode. Check de diameter van de muurplug (T) en
boor het gat. Bevestig het hoekprofiel (S) met een tussenring (D) en de splitschroef (V). Haal de bovenste
lade uit de commode. Schuif de commode over het hoekprofiel via de opening in de bovenste kleine rug.
Bevestig het profiel aan de commode met een tussenring en een houtschroef (A). Herplaats de lade.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède. Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déverse-
ment doit être immédiatement retiré et nettoyé.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIRE ATTENTIVE-
MENT.
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée : 86x48x92H cm
Finition : les pieds en hêtre massif, la superstructure en panneau aggloméré stratifié.
Deux tiroirs avec système de poussée
Cette commode peut être équipée d’une extension à langer code 54F 03 00xE
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 42,60 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de la commode
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 1 : Utiliser les deux côtés terminaux P1B et P2J, quatre pièces de glissières N, vingt boulons A,
huit chevilles en bois L, quatre boulons de raccord G, quatre excentriques Het deux boutons poussoirs R
Placez les glissières extérieurs (N) sur les perçages des côtés terminaux (P1B et P2J). Fixez chaque glis-
sière avec deux boulons (A). Serrez deux boulons de raccord (G) dans les perçages au milieu d’un côté.
Poussez deux chevilles en bois (L) dans les perçages au-dessus et au-dessous d’un côté. Poussez deux
excentriques (H) dans les perçages au sommet d’un côté. Démontez les boutons poussoirs (R). Placez la
plaquette de montage sur les perçages sous les glissières. Fixez chaque plaquette de fixation avec deux
boulons (A). Repoussez le système sur son support.
Etape 2 : Utilisez le plateau P3, huit boulons de raccord Get trois écrous K
Serrez les boulons de raccord (G) dans les perçages en dessous le plateau (P3). Poussez trois écrous (K)
dans les trous au bas du plateau.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 3 : Utilisez les pieds Wet X, le fond P4, quatre chevilles en bois L, quatre écrous cylindriques Pet quatre
boulons Q
Poussez une cheville en bois (L) dans le perçage extérieur au-dessus de chaque pied (Wet X). Poussez un
écrou cylindrique (P) dans le trou à l’intérieur de chaque jambe. Attention : avec le trou aligné avec le perçage
dans le fond. Placez les pieds sur les perçages en bas du fond (P4). Poussez les boulons (Q) à travers les trous
en haut du fond et fixez-les avec les écrous cylindriques.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 4 : Utilisez l’étagère fixe P5, quatre chevilles en bois Let quatre excentriques H
Poussez deux chevilles en bois (L) dans les perçages en haut et en bas des étagères (P5). Poussez deux
excentriques (H) dans les perçages au dessous de l’étagère.
Etape 5 : Utilisez les deux supports intermédiaires P6B et P6J, huit chevilles en bois Let quatre excen-
triques H
Poussez deux chevilles en bois (L) dans les perçages en haut et en bas des supports (P6B et P6J). Pous-
sez deux excentriques (H) dans les trous en haut de l’intérieur des supports.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 6 : Utilisez les pièces de l’étape 1- 4et 5ainsi que quatre vis à bois B
Poussez les supports intermédiaires (P6B et P6J) avec leurs chevilles en bois dans les perçages de l’étagère
(P5). Poussez quatre vis à bois (B) dans les trous en bas de l’étagère et serrez-les dans les supports. Poussez
les côtes (P1B et P2J) avec leurs boulons de raccord dans les perçages et à travers les chevilles en bois de
l’étagère et serrez les excentriques.
Etape 7 : Utilisez les pièces de l’étape 2- 3et 6ainsi que quatre vis à bois B
Poussez le plateau (P3) avec ses boulons de raccord dans les perçages et à travers les chevilles en bois des
côtés et des supports. Serrez les excentriques. Poussez cette structure avec ses chevilles en bois dans les rous
du fond. Poussez quatre vis à bois (B) dans les trous en bas du fond et vissez-les dans les côtés.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 8 : Utilisez les pièces de l’étape 7, les deux dos P7 et P8, cinq plaquettes de fixation (F) et vingt-
cinq clous C
Placez le petit dos (P7) dans la rainure du plateau, puis le grand dos (P8) et vérifiez si la distance A = B.
Reliez les dos en utilisant cinq plaquettes de fixation (F) et cinq clous (C). Fixez les dos au côtés et au
plateau en utilisant vingt clous.
Etape 9 : Utilisez les côtés de tiroir P9B et P9J, les fronts de tiroirs P10, huit chevilles en bois L, quatre
boulons de raccord G et quatre excentriques H
Poussez deux chevilles en bois (L) dans les perçages du bord frontal d’un côté de tiroir (P9B et P9J).
Poussez un excentrique (H) dans le trou à l’avant de l’intérieur du côté de tiroir. Serrez deux boulons de
raccord (G) dans les trous à l’intérieur des fronts de tiroirs (P10).

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
LOFT 54F 03 00x Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Etape 11 : Utilisez les pièces de l’étape 10, les fonds de tiroirs P12, dix clous C,quatre pièces de glissière Oet
douze vis à bois J
Poussez les fonds (P12) dans la rainure des fronts de tiroir et vérifiez si la distance A = B. Fixez les fonds aux
dos tous les 8 cm à l’aide de dix clous (C). Placez les glissières (O) sur les perçages des côtés. Fixez chaque
glissière avec trois vis à bois (J).
Etape 10 : Utilisez les pièces de l’étape 9, les dos de tiroirs P11 et huit vis à bois I
Placez les dos des tiroirs (P11) entre les côtés du tiroir. Poussez les vis à bois (I) dans les perçages à l’extérieur
des côtés et serrez-les dans les dos. Poussez les fronts de tiroir avec leurs boulons de raccord dans les trous et
à travers les chevilles en bois des côtés du tiroir. Serrez les excentriques.
